Mon premier projet sur-mesure, en Frêne Olivier, beaucoup de collages et de rigueur et les positionnements des pièces d'assemblage. Réflexion sur les jeux de force, les assemblages, un projet qui m'a beaucoup plu.
Je joint le fichier Sketchup pour ceux que ça intéresse.

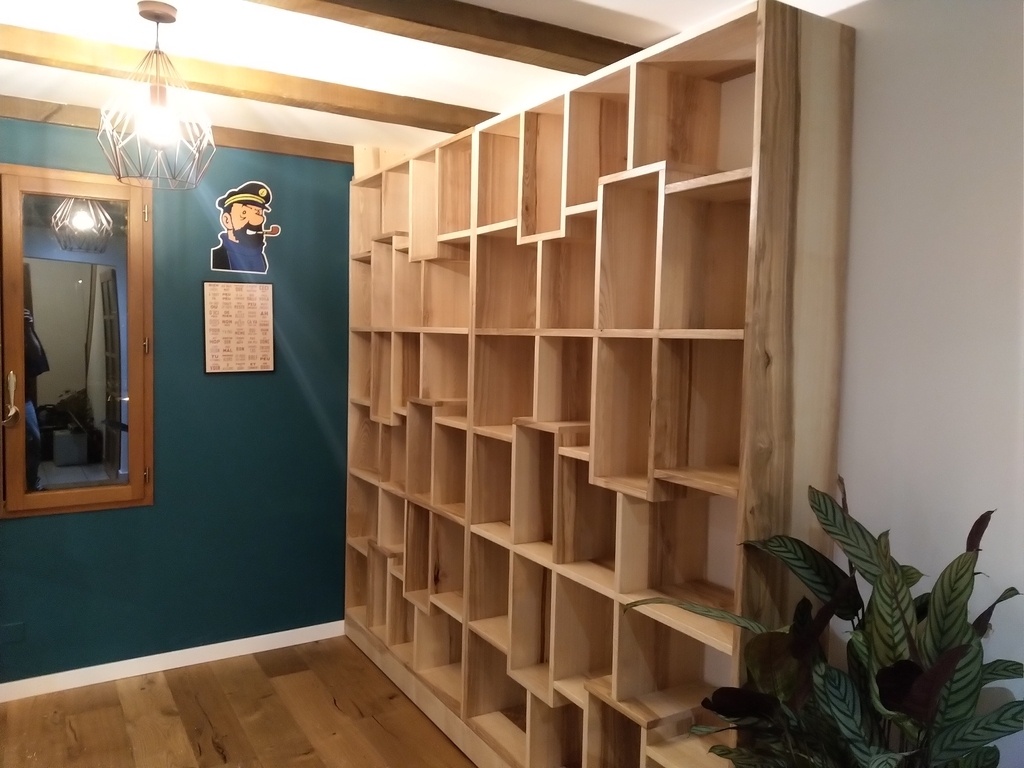

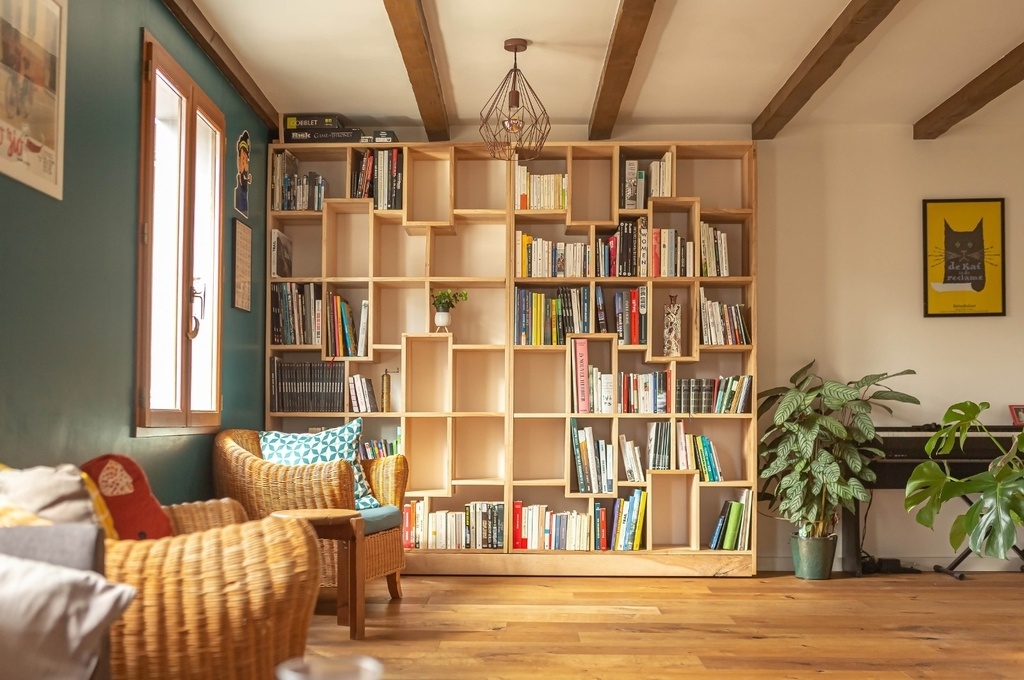

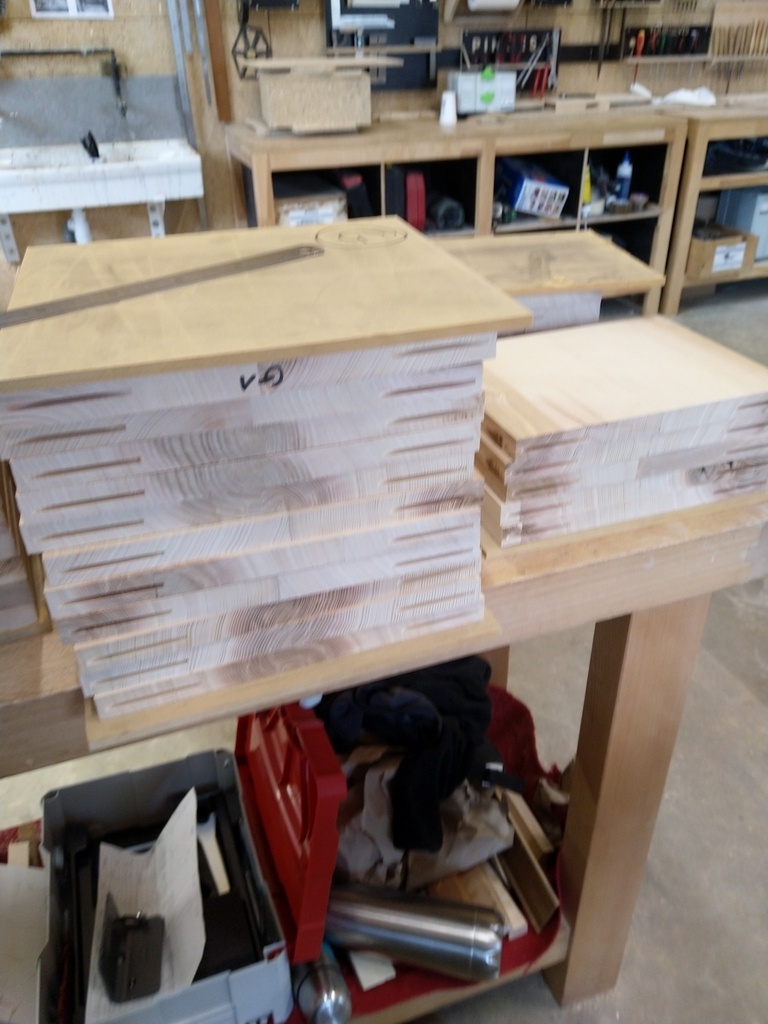

L'ensemble est constitué de deux blocs séparables, les étagères sont assemblées avec Lamello et collées. L'ensemble est ancré au plafond pour éviter le basculement.
Monté sur pieds réglables cachés par une plinthe.
Finition Huile durcissante de chez Nature et Harmonie, mat satiné, en 3 couches
Publications associées
Licence
Voir aussi
Discussions
Bravo c'est TRES beau.
Merci!
Waouh ! Bravo c'est super beau !
Le résultat est super beau, bravo !
Par rapport aux rectangles hauts, la tablette du haut est posée sur les montants, alors que la tablette du bas est montée entre les montants, quelle est la réflexion derrière ce montage ? Esthétique ou structurel ?
Structurel, je me suis dit que si du poids est posé aux niveau des tablettes basses le poids repose sur les lamellos mis a la perpendiculaire, de la colle, et soutenus par le montant dessous. J'ai pensé aux tiroirs massifs où la face est entre les joues car quand on tire c'est l'assemblage qui prend, sinon ça se défairait plus facilement.
Les tablettes reposent sur la structure, pas de risque car elle est soutenu par dessous.
J'espère avoir été compréhensible
Oui, merci :)

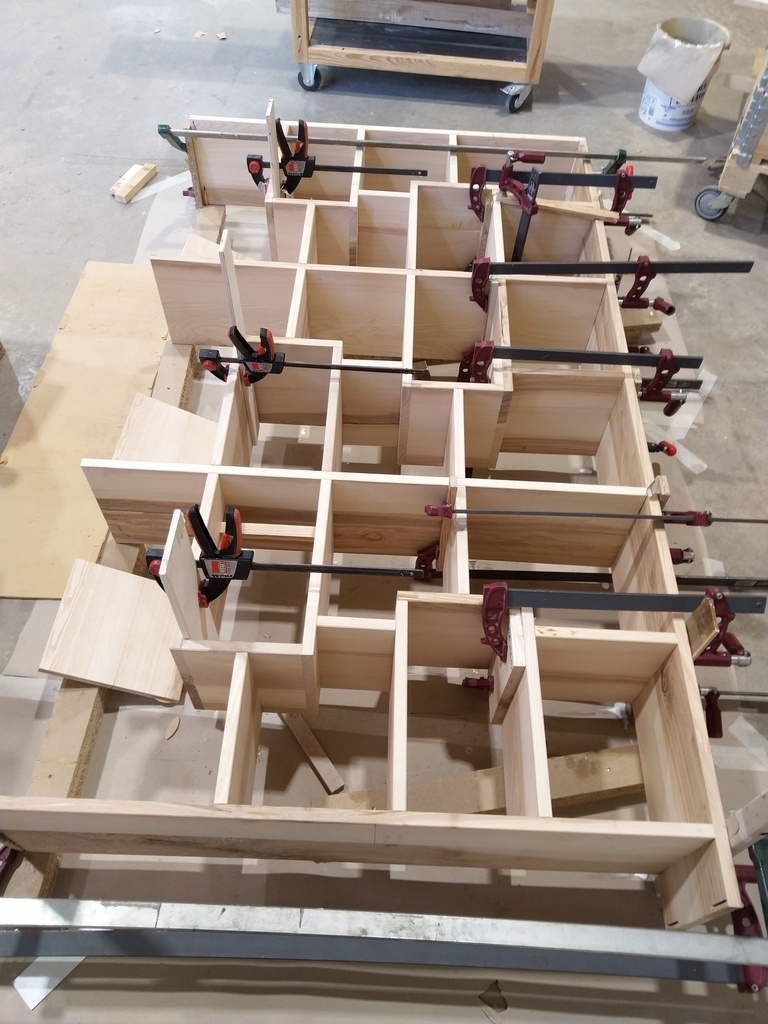

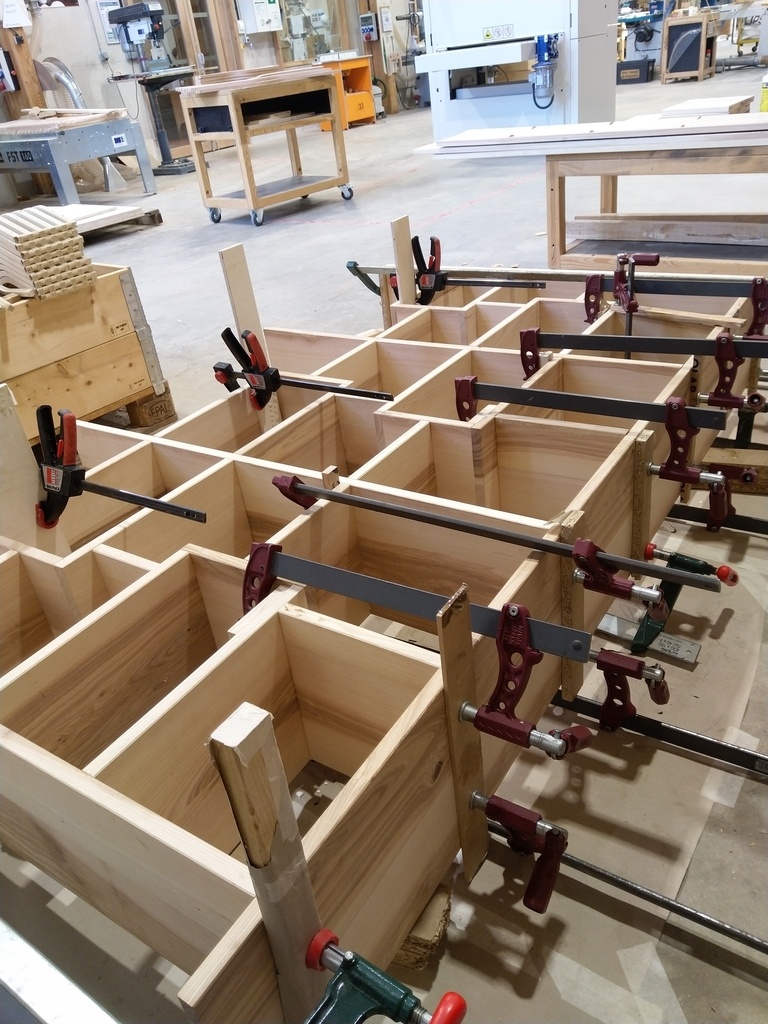

Magnifique, dans quel ordre as tu procédé pour les collages ? Dans ta photo de collage, certains sous ensembles étaient déjà collés (pas de serre joints dans la hauteur sur la photo)
Salut,

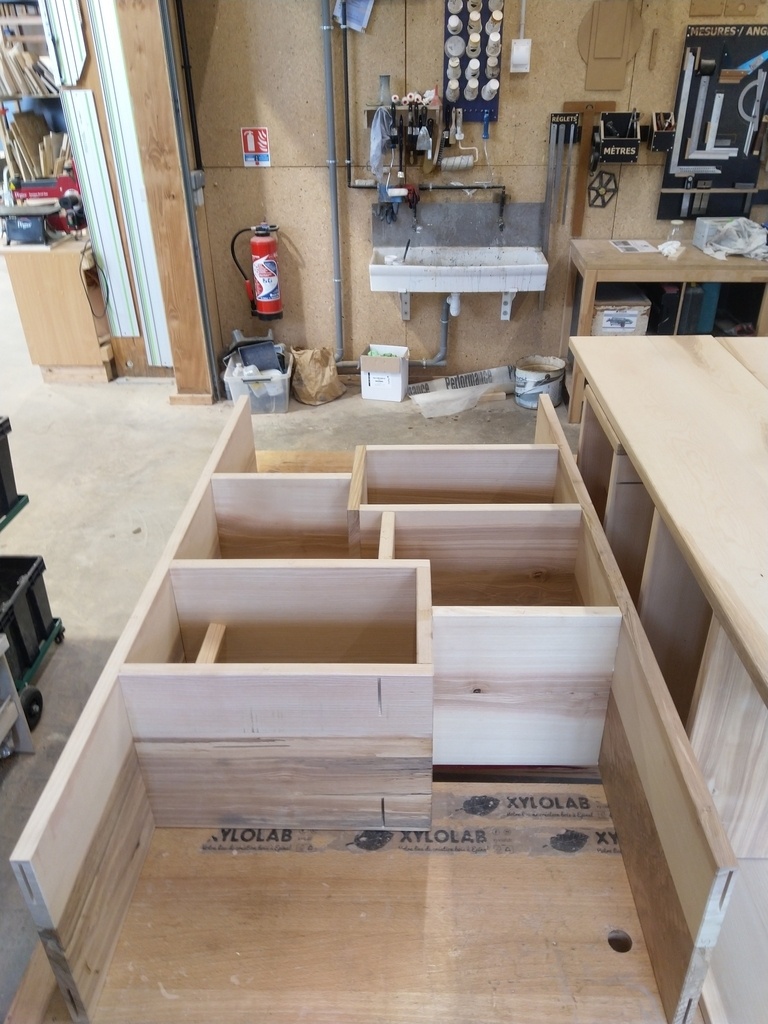

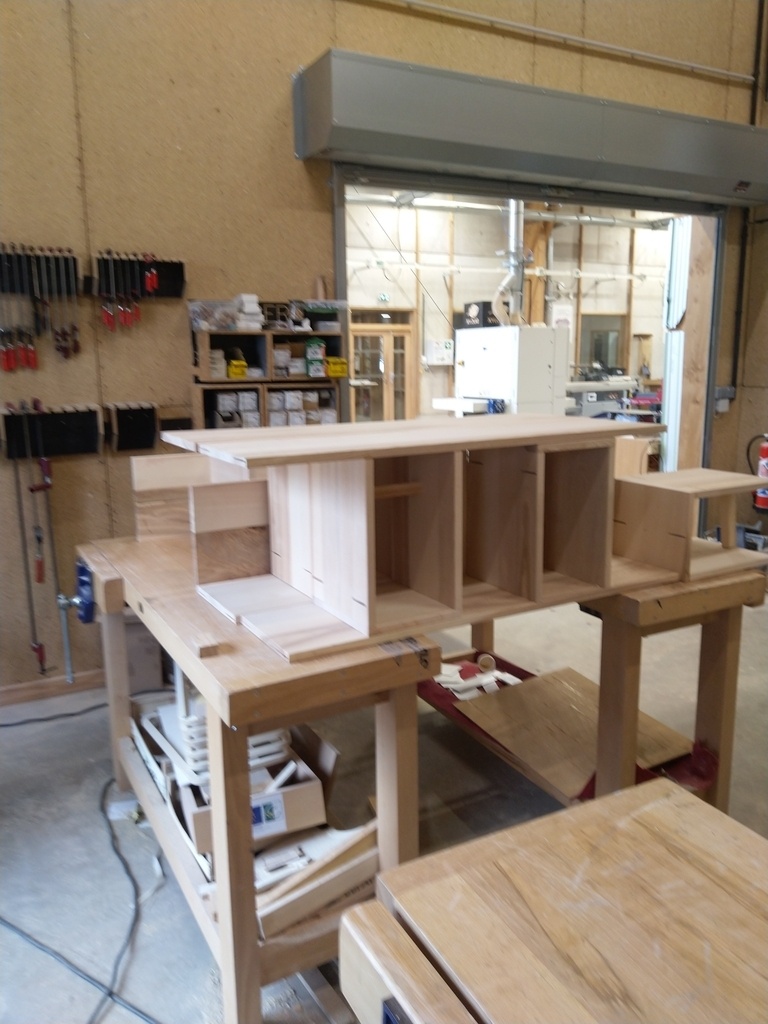

J'ai commencé par faire les "U" , les moitiés de rectangle quoi, un tasseaux dedans pour maintenir la structure en porte à faux,
Ensuite je les ai collé sur mes traverses intermédiaires (elles filent d'un montant extérieur a l'autre),
J'ai joint ces traverses entre elles avec les pièces qui vont dedans pour faire des étages,
Et une fois que j'avais tout l'intérieur, je suis venir coller les joues extérieures l'une après l'autre avec les tabletted manquantes. J'ai fait ça par étape en gros
J'aime bien. Le frêne olivier est très bien mis en valeur. Beau boulot !
Le résultat est vraiment sympa
Bien joué
Superbe projet, j'aime beaucoup. Bravo le résultat en jette !
Bravo Thibaut ! Sandra du Xylolab
Merci Sandra!
Trés beau ;le bois employé met le meuble en valeur
Superbe! De tout coller à l’atelier est certainement plus facile à condition d’avoir l’accès pour la mise en place
.
Bravo en tous cas!
Oui c'est sur on avait bien mesuré avant ! :)
Plus facile à gérer à l’atelier en effet, mais quel poids au final ? Tu as galéré pour la mise en place ?
Deux modules d'environ 200kg je dirai. A 4 ça c'est bien porté, un petit escalier et réfléchir avant de porter, et ça la fait assez facilement au final. C'est deménageable en tout cas c'est prévu pour
J’aime beaucoup. La symétrie des deux blocs me « rassure » face au côté aléatoire des rectangles intérieurs. Et le frêne olivier est bien mis en valeur je trouve.
Question technique pour le soubassement : était-il possible de se passer des pieds réglables et d’ajuster le socle sur place (rabot/cales) ?
Merci.
Très franchement, les pieds m'ont beaucoup posé question. Une autre option aurait été de faire reposer le centre sur de gros carrelets, et de cacher avec la plinthe. J'avais pensé poser un socle et raboter sur place aussi, mais je n'ai pas de rabot électrique, et franchement je ne maîtrise pas assez a la main pour prétendre reprendre sur place avec précision. Les pieds réglables, posés sous les axes de force, étaient encore le plus simple pour moi pour mettre a niveau. Le parquet est neuf en plus, je voulais retoucher le moins possible sur place.
Il y a entre 400-500kg, pas simple de retoucher ça une fois sortie de l'atelier.
Superbe ! Tu parles de la fixation au plafond. C'est le bout de montant qu'on voit en haut à gauche qui est repris sur la poutre ou alors tu as trouvé autre chose ?
C'est ça
D’accord, merci
Bonjour, très beau travail.
Une question : est-ce qu'il y a des tourillons (ou autre chose) pour faire tenir le tout ? (en dehors de la colle).
J'envisage de me lancer dans la construction d'une bibliothèque... et celle-ci pourrait être une bonne 1ère inspiration. :-)
Bonjour,
Oui c'est uniquement collé avec des lamello.
Il y a des vis entre les 2 parties, cachées par les étagères, et de mémoire les grands montants sont aussi vissés avec 2 vis en haut et en bas pour limiter le jeu (seul le montant vu est vissé en biais par la traverse du dessus)
Merci pour les réponses. ETant quasiment néophyte, je n'avais encore très bien compris le système "lamello". :-)
