PierreB74

Enceintes Bibliothèque


Parti du constat que je ne pouvais pas installer un kit de HP (focal) dans mon véhicule (pas le bon diam, pas envie de toucher au câblage pour intégrer les filtres etc, etc..)
Je me suis dit, et si je faisais des enceintes bibliothèques ??

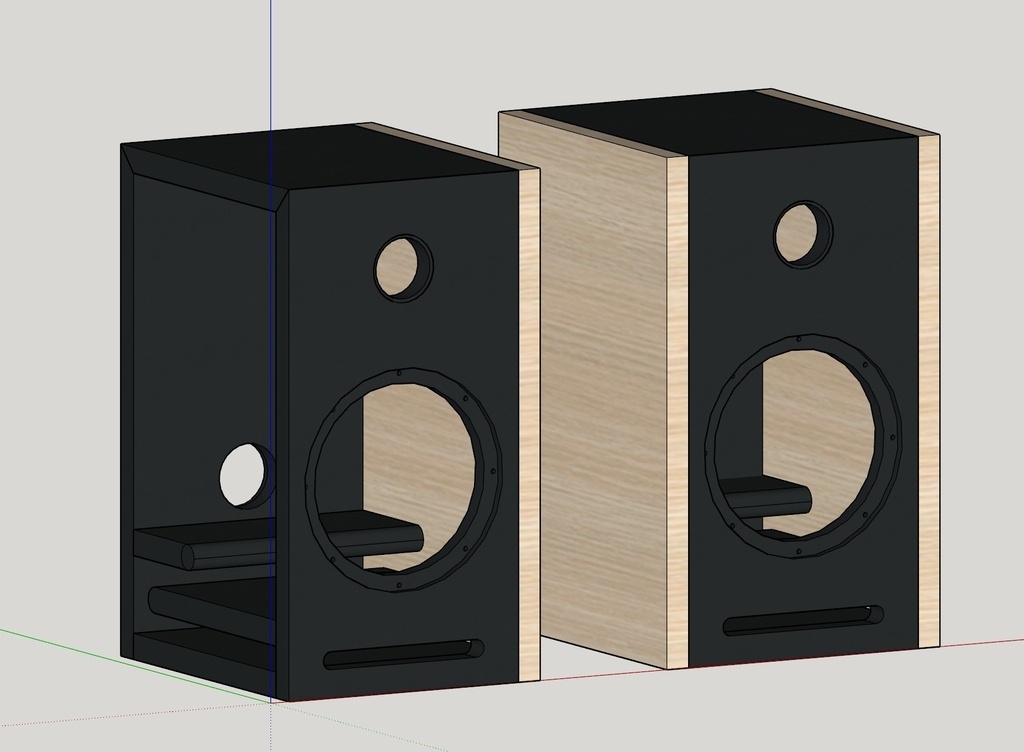

Après une modélisation 3D sur sketchup, petit calcul de volume en s'inspirant de ce qui se fait en biblio et l'idée de mettre un évent "laminaire". Je précise que je n'ai pas de connaissance en acoustique..

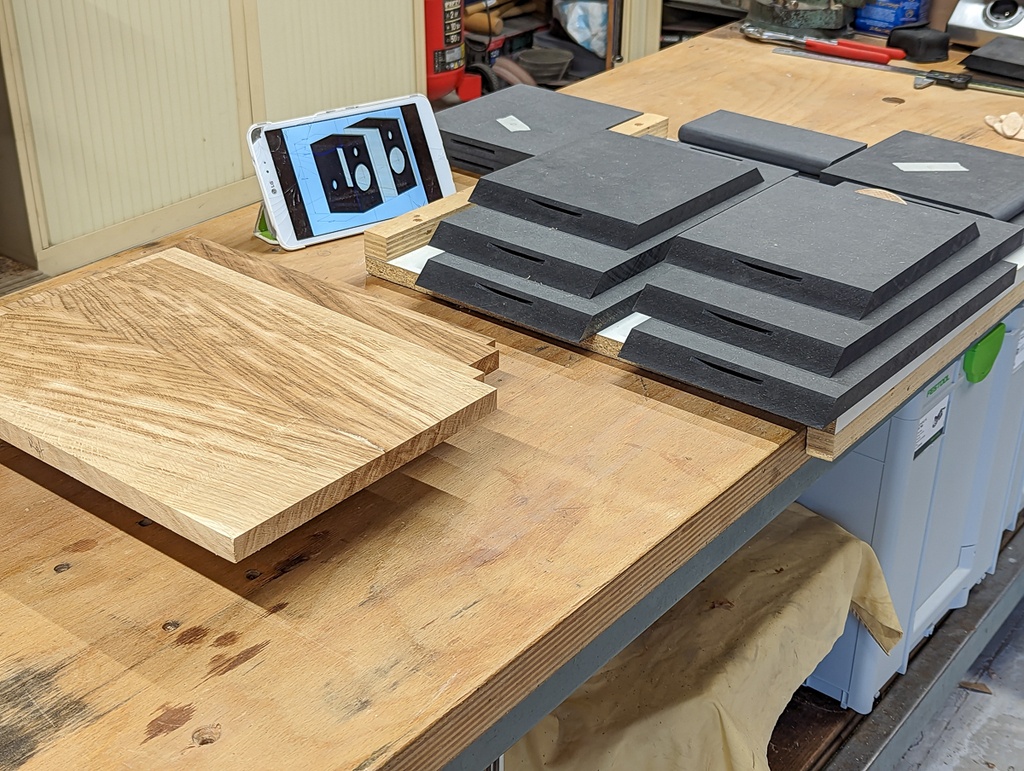

Je m'attaque au débit matière avec ce que j'ai en stock, du valchromat 19mm noir et pour les flancs des enceintes, se sera du chêne massif de 54mm que je vais refendre en 2 (2x13cm de large) pour avoir une symétrie dans le "dessin" des lignes du bois

Quelques difficultés avec le "re-fendage" du chêne en 54mm, je suis pas encore bien à l'aise avec ma kity pour le réglage de la tension de la lame de scie... Pour finir je l'ai tendu quasi au maximum et je n'avais plus de dérive de coupe.

Pour le montage j'ai utilisé des lamello de 20 pour que les coupes à 45° s'ajuste,

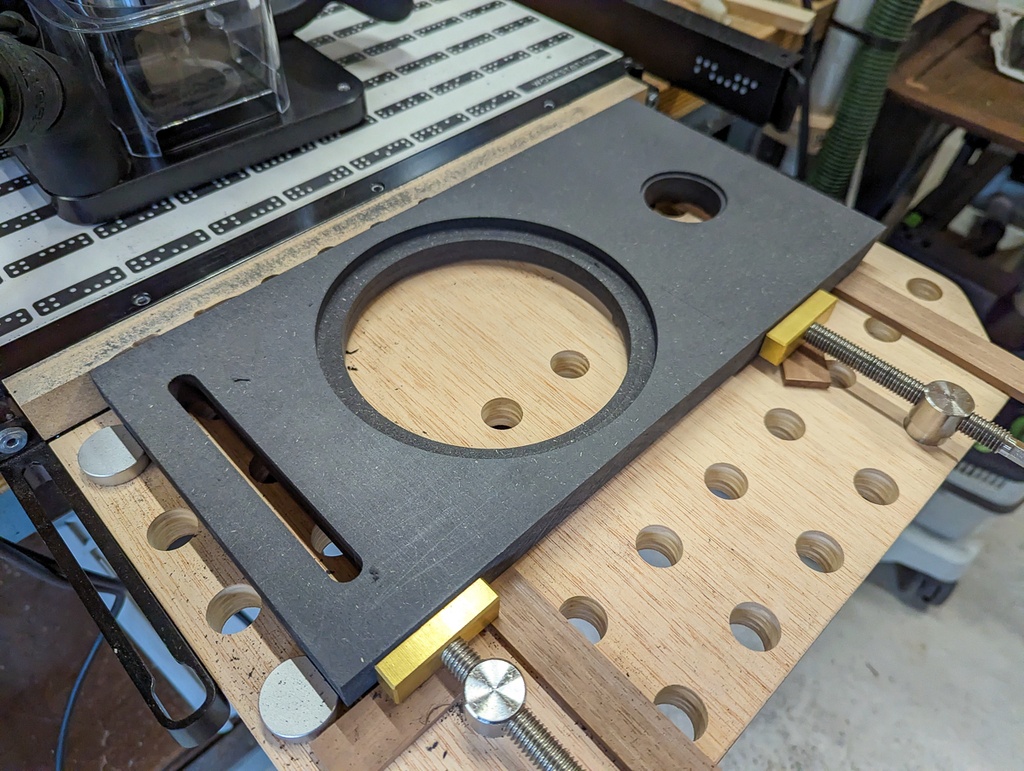

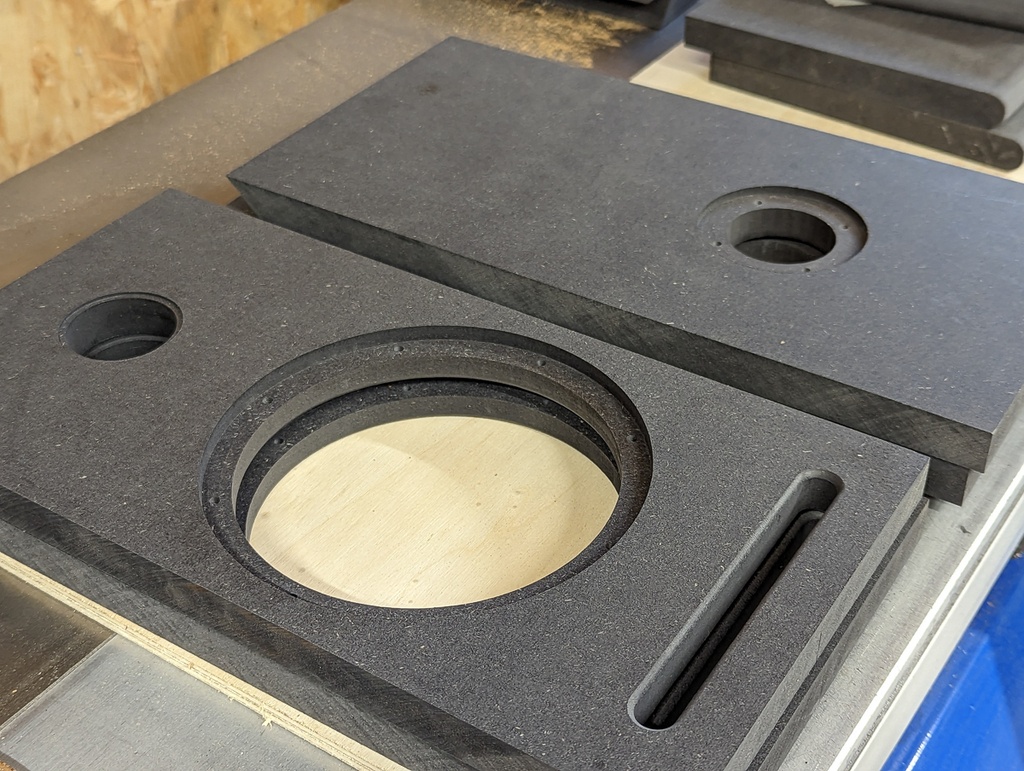

Ensuite usinage des façades, sketchup et exportation des SVG des façades AV/AR pour l'usinage à la shaper.

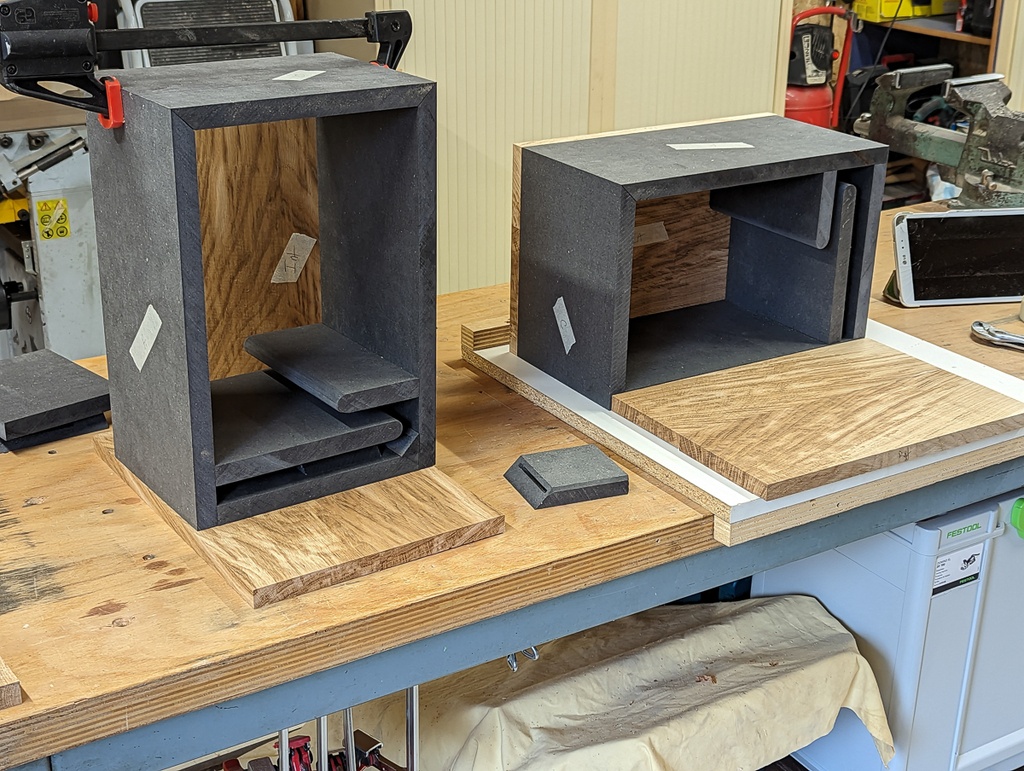

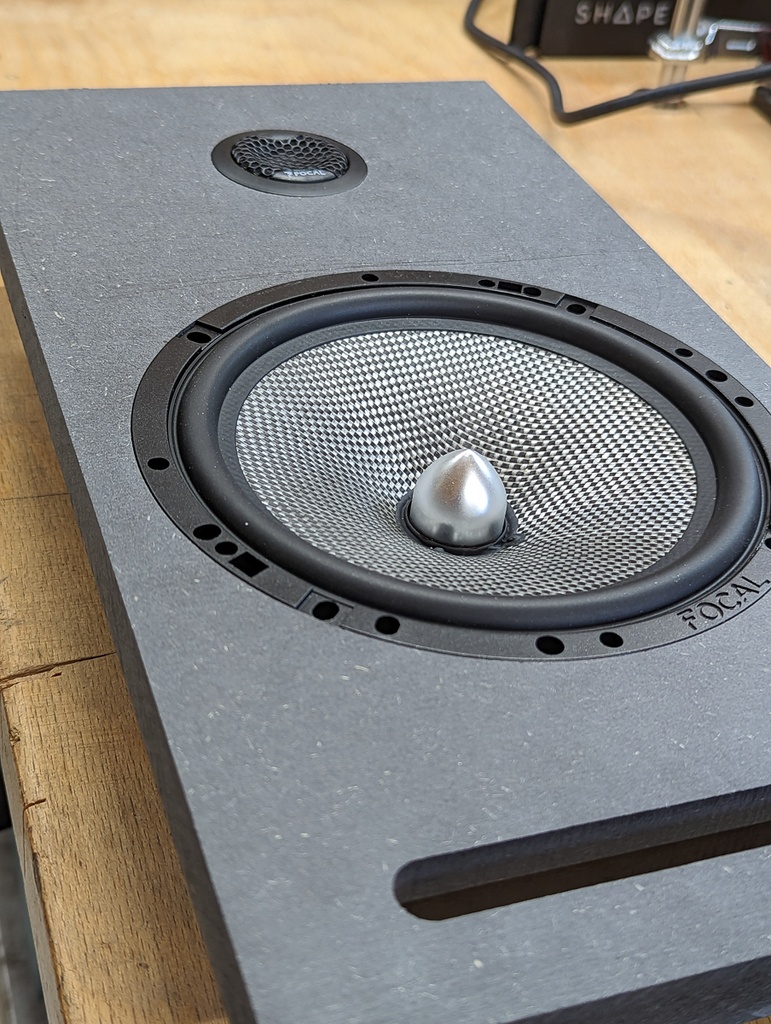

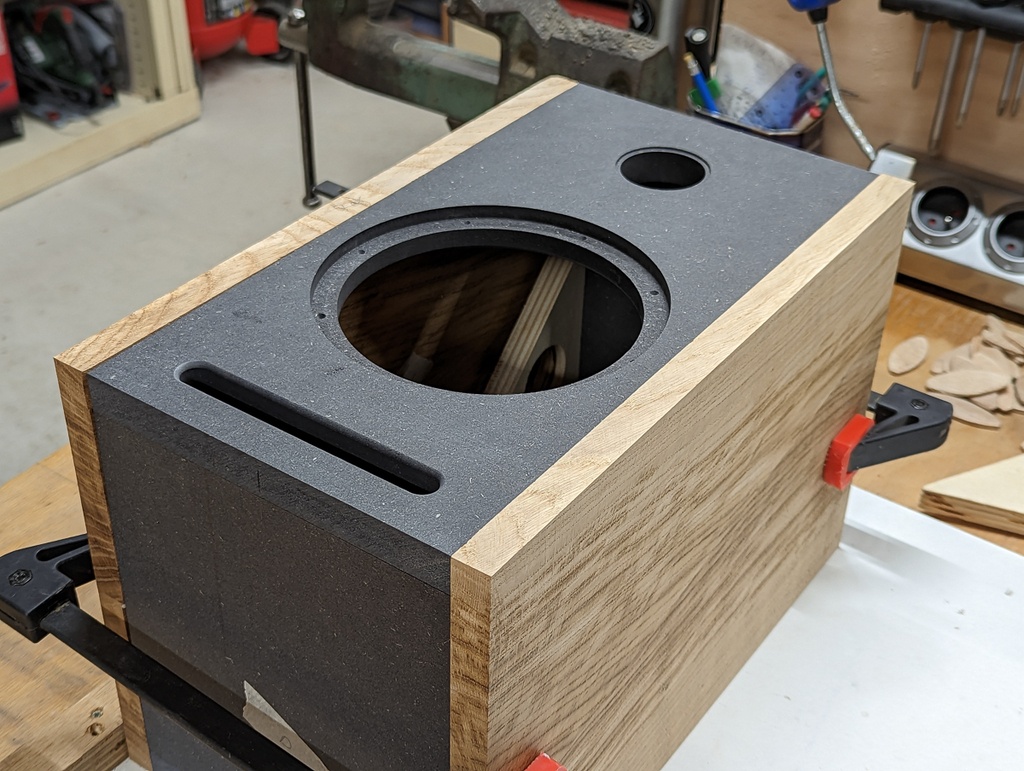

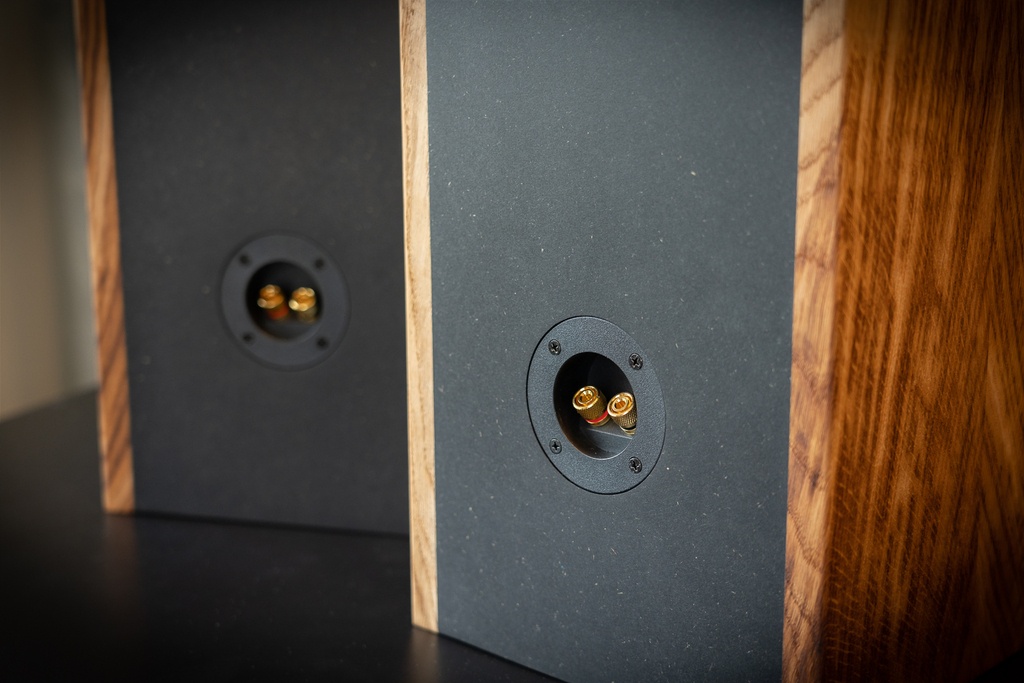

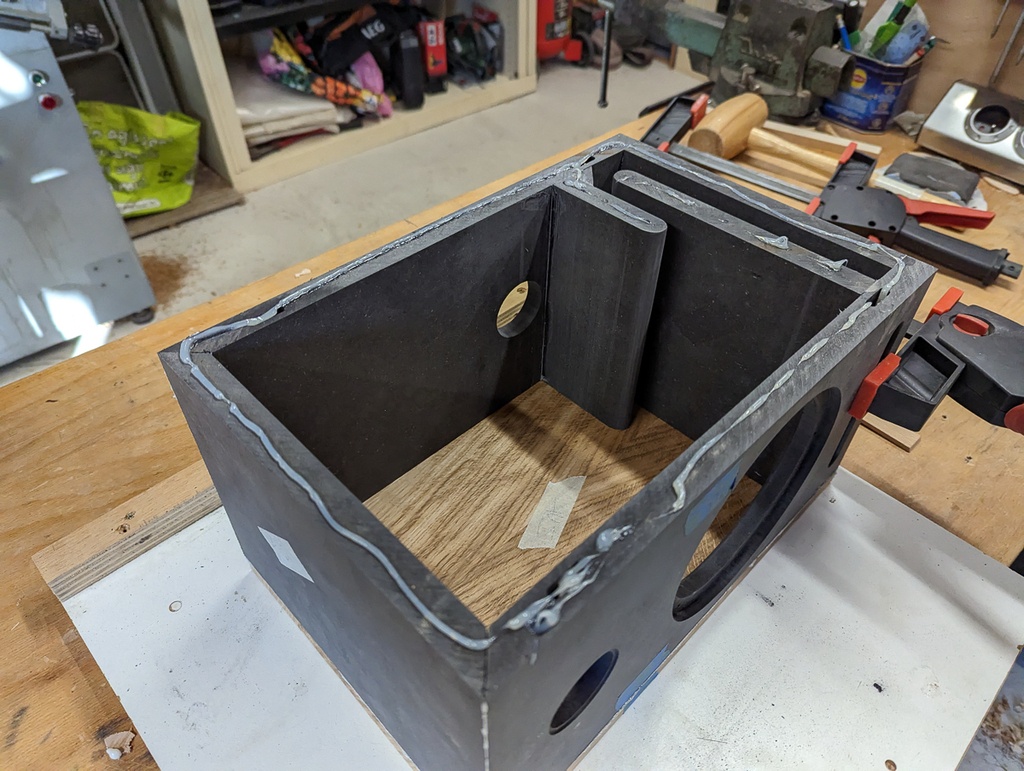

Montage à blanc, collage (à la PU), finition (rubio transparent), montage du bornier, soudures des cables, pose du filtre isolant etc...

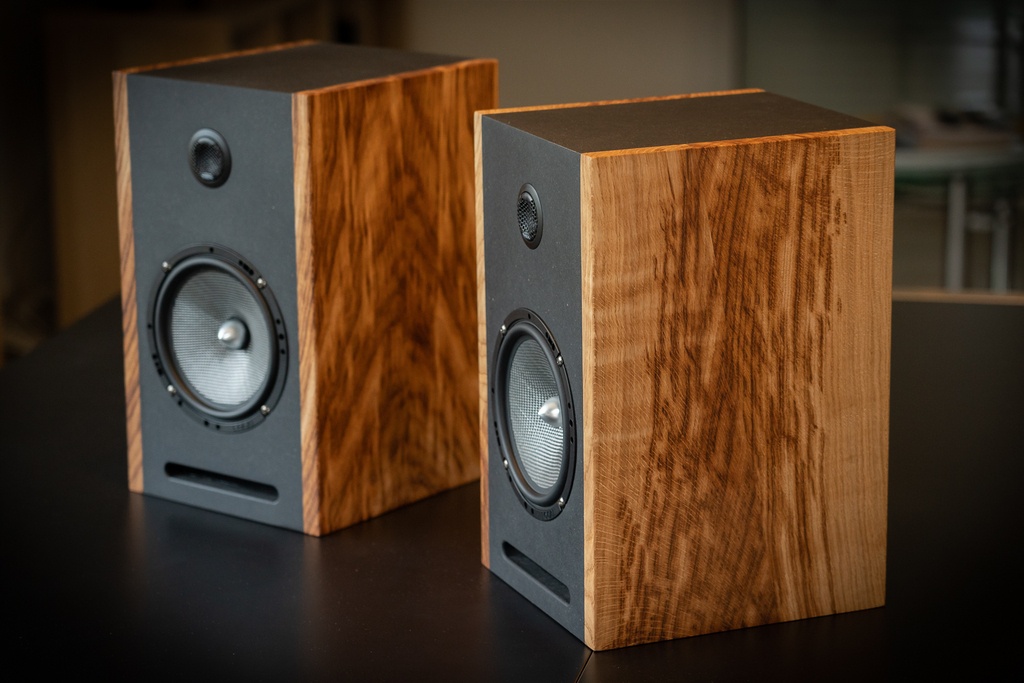

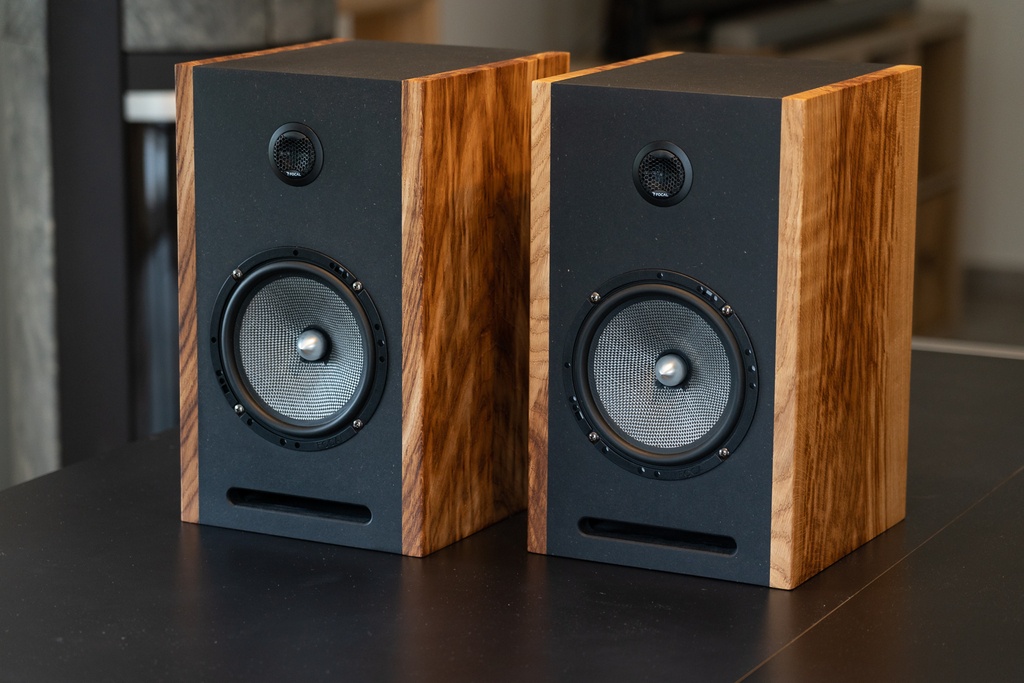

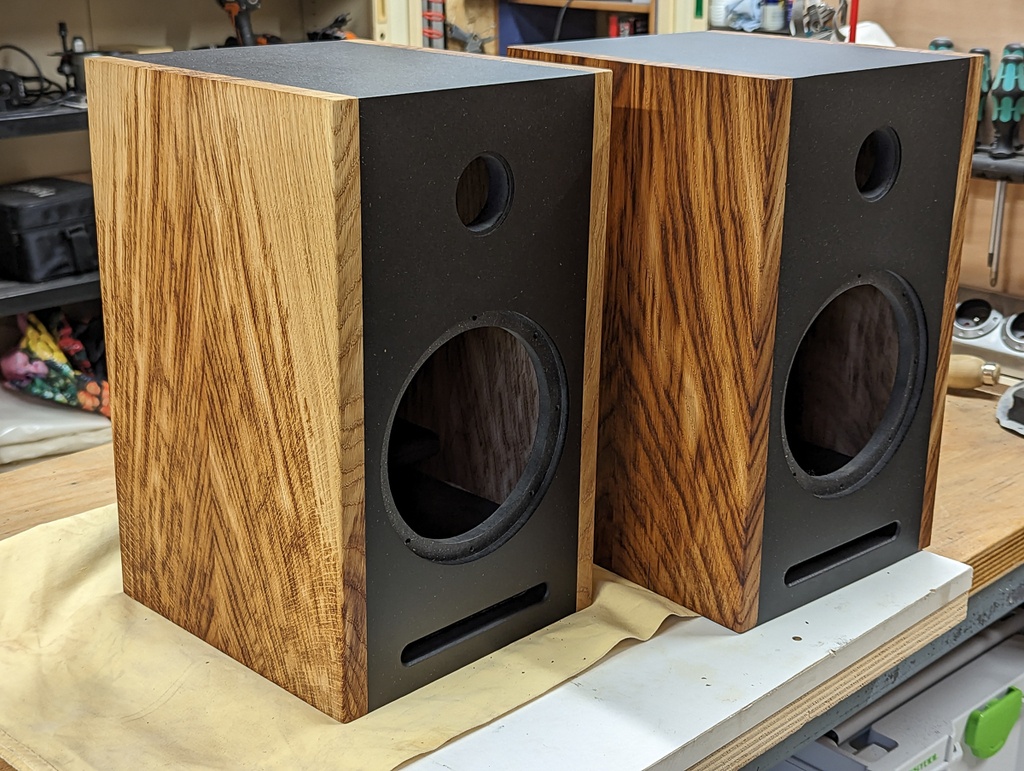

Pour finir je suis très content du résultat "esthétique" et pour ce qui est du rendu sonore, je suis très agréablement surpris du rendu qu'elles ont ! les hps sont neuf et en rodage, mais c'est déjà très bien !
Un projet bien sympa que j'ai pris plaisir à faire

Publications associées


Discussions

PierreB74  a publié la création "Enceintes Bibliothèque".
il y a 1 an
Sarcelle sculptée formation Jean-Michel Lecat
( Modifié )

Bonjour,
de belles enceintes, si en plus tu as du beau son, la paire est faite.

PierreB74

Oui très agréablement surpris et content ! Merci !

LionelDraghi
( Modifié )

Oui, très joli, en particulier la texture du chêne sur les flancs, et une finition qui fait pro!

Tu n'as pas de connaissance en acoustique, mais tu as quand même dimensionné ta charge acoustique y compris ton évent pas complètement au hasard (ce qui serait joueur! :-)

Pas évident je suppose avec des haut-parleurs conçus pour une voiture.

PierreB74

Merci LionelDraghi
Oui je me suis dit qu'il ne fallait pas faire n'importe quoi non plus et j'ai pris des dimenssions d'enceintes de la marque, pour l'event laminaire j'ai fait au feeling avec les epéaisseurs du valchromat.
Je suis preneur de tout conseil pour la prochaine réalisation !:)

mokozore
( Modifié )

J'aime beaucoup tes enceintes. Je suis assez intéressé par la table d'usinage que tu sembles fixer sur le support de la Shaper, est-ce que tu aurais des plans et/ou indication pour la réaliser (et la fixer?)? Merci d'avance :-)

PierreB74

Merci Mokozore :)
J'ai utilisé un partage d'un utilisateur du shaperhub
Lien Shaper
pour les système de fixation j'ai pris ça sur aliexpress, ça fait le boulot

Vianney - VICA
( Modifié )

j'adore le design !

PierreB74

Merci Vianney :)

ebenober
( Modifié )

De bien belles enceintes, bravo !

PierreB74

Merci ebenober :)

PatrickG
( Modifié )

Très jolies !
à propos des dimensions, sur quelle base les calculs des volumes ?
une référence, un lien ?...
J'ai aussi des hauts-parleurs de bonne facture à sortir du placard !...

PierreB74

Non malheureusement j'ai fait au feeling et en comparaison de ce qui existe.
Je n'aurais pas du et préparer ça avant.
Sur le Forum HCFR tu as une section DIY et des gens passionné qui pourront t'aiguiller sur quel choix faire.
Si tu connais bien la référence de tes HP je te conseil de le faire

David19
( Modifié )

Jolie réalisation 👍
Pour le calcul des enceintes en tout genre (volume et type de charge/dimensions, section de l'event si bass reflex comme ici etc...) il y a le site de Pétoin Dominique ou l'on peut faire tout un tas de calcul en ligne. Sinon il y a Winisd en téléchargement mais il ne tourne que sur PC. Dans les 2 cas on peut ajouter des hauts parleurs et tous leurs paramètres dans les banques de données. Ce qui est bien d'ailleurs sur vos modèles je m'aperçois que Focal fournit tous leurs paramètres, ce qui est rare pour être souligné.

PierreB74

Merci David19

Oui en effet j'ai vue dans mes recherche et discussion plus technique sur le forum HCFR le profil et le site de Dominique. C'est encore bien complexe pour moi mais je me penche dessus pour en apprendre plus et faire mieux pour les prochaines ;)

PatrickG

merci pour les références.
j'ai fait un tour sur le site de Dominique et chargé Winisd...
Pour l'instant c'est trop de paramètres à gérer pour mes neurones en vrac (burnout) alors je pense faire comme Pierre... au feeling ! cela permettra à mon petit vélo de pédaler sans dérailler.

PierreB74

PatrickG
Hésite pas à te crée un identifiant sur HCFR, aller dans la section DIY et présenter ton projet, les hps que tu as et si tu as les caractéristiques.
Des personnes pourront t'aider à dimensionner au mieux plutôt que de faire comme moi au feeling et avoir quelques erreurs que j'aurais pu éviter 😅

PatrickG

Aussitôt dit, aussitôt fait ! Merci pour la suggestion.
Je pensais demander de l'aide pour les branchements audio de mon ampli Home cinéma onkyo, mais pour les hp, je vais d'abord essayer de récupérer les infos nécessaires... 🤓

Pascaltech

Finition très pro, bravo !

Necset

Bonjour,
j'ai vu que vous avez modelisé sur skechup, est ce que vous pouriez partager le plan merci .

Deathros

Salut, très belle réalisation ;)
A tout hasard, où achetes tu tes HP et leur accessoires?

d'avance merci

jcb84

A la shaper, c’est triché ! Nan, je plaisante, je suis juste jaloux 👍
