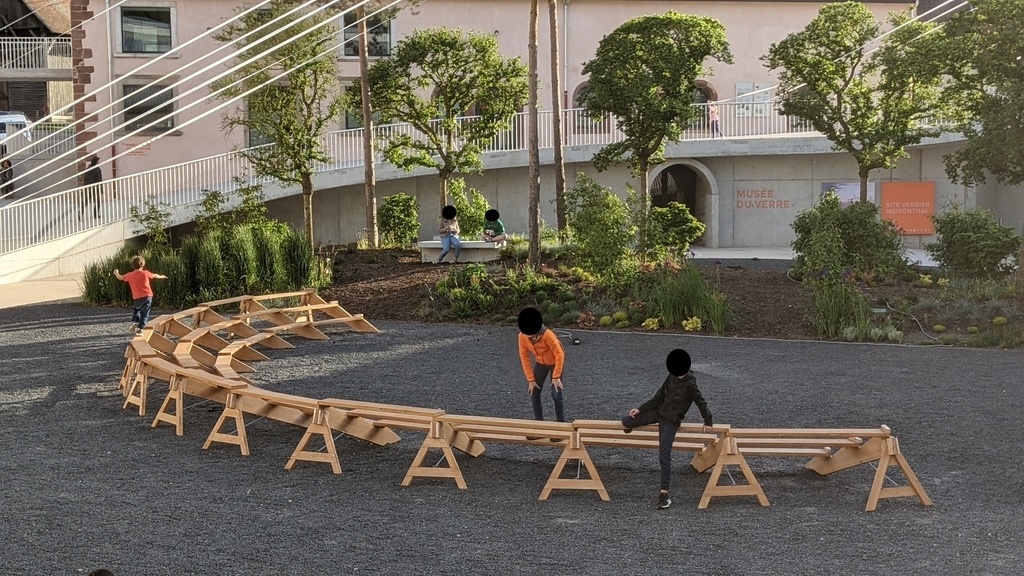

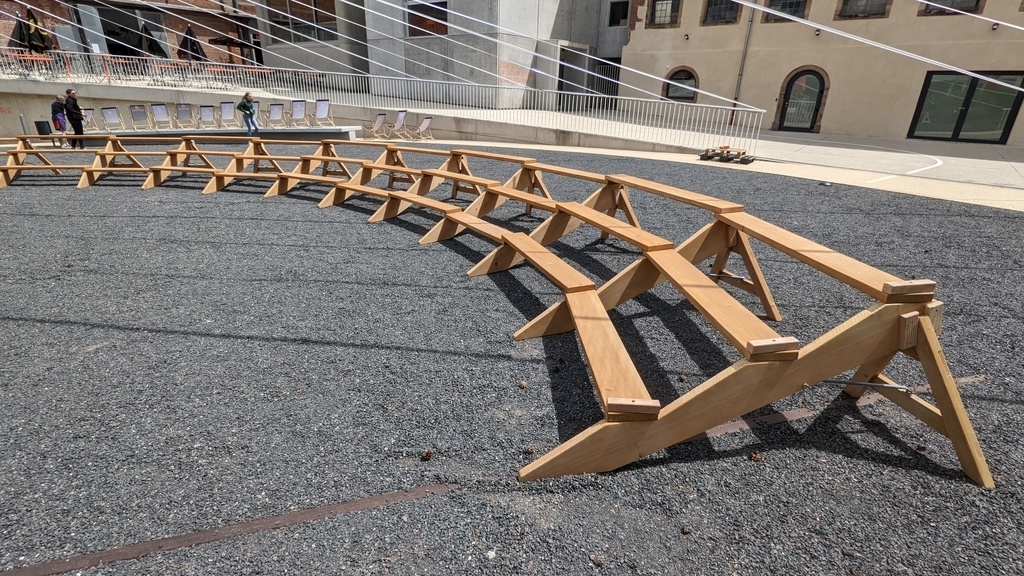

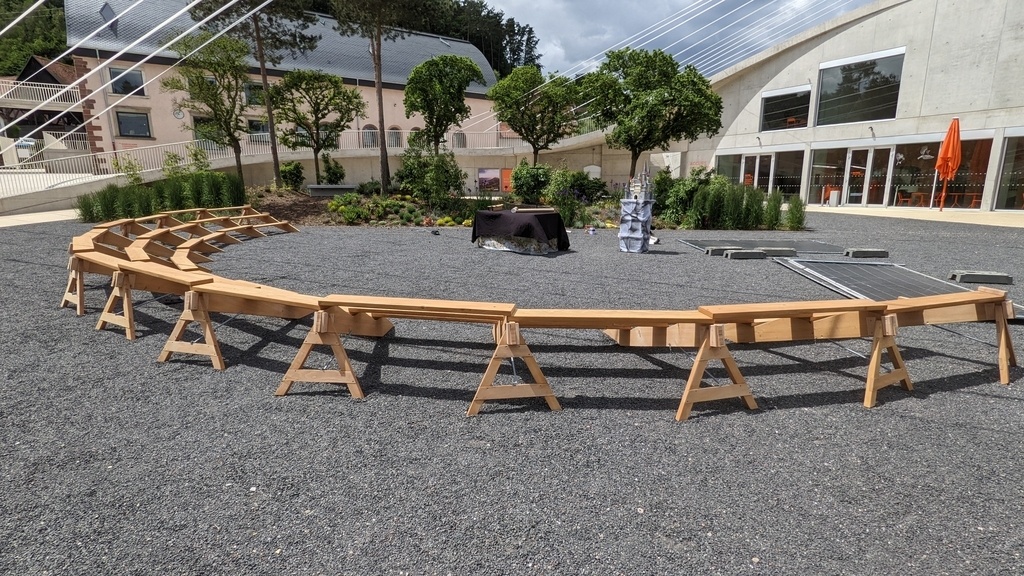

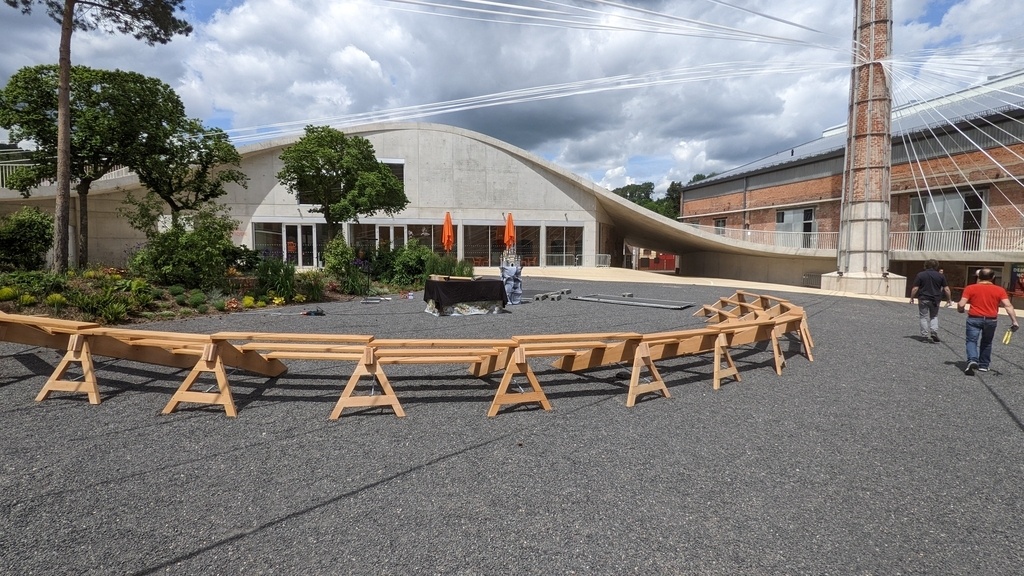

Un lieu culturel aux activités très variées avait besoin d'un gradin facilement démontable et transportable. 30 min de montage pour une personne et au final un gradin à trois niveaux de 150 places. Le montage se fait sans visserie, sans outil. Le gradin est en douglas.

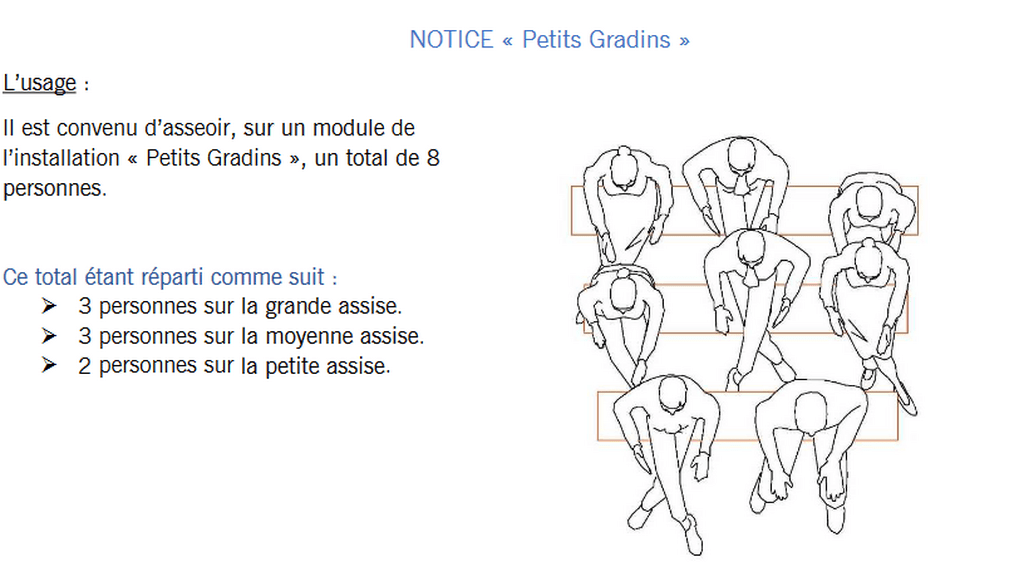

Réalisé à partir des plans en open source partagés par Le Fourneau
( lefourneau.com...ibre-acces.html)
Publications associées
Licence
Autres créations de
Kutschatelier
Voir aussi
Discussions
Meisenthal
Le site verrier, un lieu magique !
Excellent design et belle réalisation!
beau gradin, une assise en plus et que des soucis pompiers, mais la nikel, merci pour le partage
Sympa!
Une fois démonté, ça rentre dans une remorque "classique" ?
Oui facilement, une fois démonté tout est à plat.
cool, vais en parler à mon beau frère et belle soeur qui sont toujours prêts à jouer dans des endroits insolites !
Merci pour le partage
Bien vu, sympa,
Mais où les personnes du 2ème et 3ème rang posent ils les pieds??
Au sol, entre les assises. Pour le 2ème rang l'assise est à 45 cm donc c'est plutôt confortable. Pour la dernière rangée c'est possible avec une hauteur de 65 cm mais en effet pour des enfants ou des gens plus petits il n'y a pas de repose pieds.
a la base c'est pas confort confort mais (bcp) mieux que rien
et normalement il y a de la place, et on arrive a poser un pied sur la planche de devant (voir doc du lien)
Ce type de gradin est vraiment un ideal pour toutes les manifestations en extérieur. Pour info, j'ai déjà utilisé ce type de gradins, et le constructeur avait ajouté une barre d'acier en diamètre 50, reprise par des manchons dans les fermes pour un repose pied entre le 2ème et le 3ème rang, avec également un dossier pour ce dernier. Un vrai + pour le confort du public.
En tout cas très belle réalisation.
En effet, c'est une très bonne idée d'évolution. Merci !
Super rendu, juste quelquechose qui me chiffonne , point de vue sécurité si les gens bougent un peu trop ya pas de risque?
C'est très stable, les pièces font 40 mm d'épaisseur. La faiblesse pourrait venir de l'assemblage entre la traverse et le support en triangle mais comme les deux pièces s'emboitent sur toute la largeur c'est solide. Et sur le lien du Fourneau il y a une note de calcul qui a été réalisée pour valider la conception.
c'est la forme globale en arc de cercle qui donne la stabilité (interdit sur sol non plat, interdit de mettre plusieures travées droite etc)
et dans la notice c'est du 30mm , tu n'as pas osé ? c'est vrai que 40 doit être plus rassurant, bon le support de ferme est donné en métal. je comprends de surdimensionner en bois.
si ils donnent 30 pour le reste ca doit le faire, et au niveau stockage, montage, transport ca doit faire une différence non négligeable
Kutschatelier, oui, enfin la note de calcul pour ceux du Fourneau. A moins de suivre exactemment le plan, la note de calcul est à refaire, et un passage par un bureau de contrôle obligé. Ce qui est le cas ici.(belles réalisations au demeurant
)!
En effet. Après je crois que dans les cas où la dernière rangée de spectateurs ne dépasse pas 1 m, le gradin n'est pas soumis aux règles de conception des tribunes démontables. Mais à vérifier.
on trouve assez facilement de l'info a ce propos, même si il faut trier, après sur festival et évènement il y aura une visite des pompiers et pouvoir fournir un dossier détaillé facilite la communication
google.com/sea...me&ie=UTF-8
Intéressant le produit!
Salut, j'aime beaucoup la simplicité du design. Avez-vous fait passer un bureau de vérification pour valider l'utilisation ?
Alors non je n'ai pas fait passer de bureau d'étude pour cette construction. C'est un type de gradin qui est largement utilisé par les compagnies de théâtre de rue et pour la construction de décor il existe un dossier très bien fait qui résume les différentes normes à prendre en compte :
memento-ensemb...les.fr/accueil/
De plus, pour ce type de gradin un dossier technique a été réalisé par une équipe de technicien pour justement permettre au différents constructeurs de réaliser les leurs dans les règles de l'art (lefourneau.com...ibre-acces.html). Après, une fois installé, c'est plutôt l'organisateur de l'évènement qui va faire passer un bureau de contrôle pour vérifier l'ensemble des installations de la manifestation
