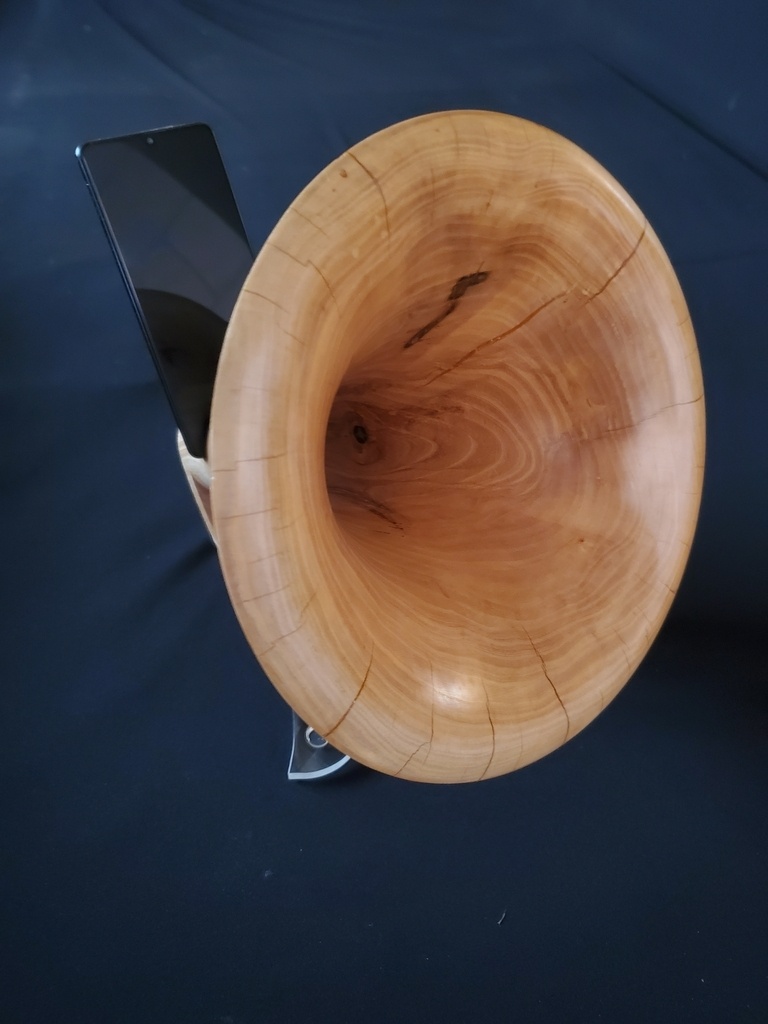

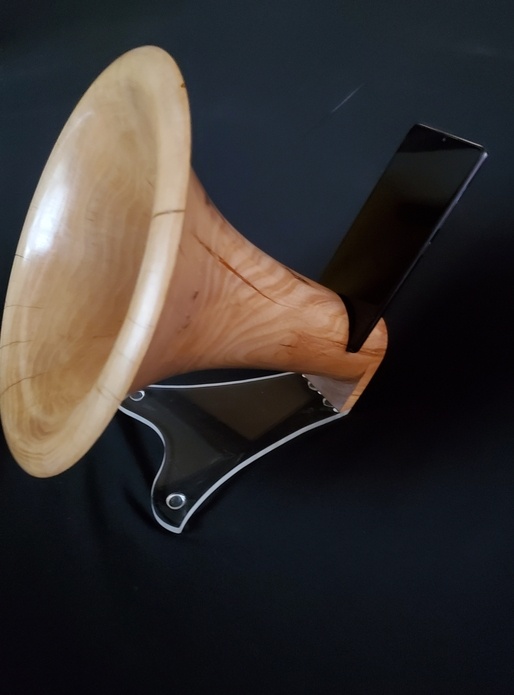

Cet amplificateur passif de téléphone est l’aboutissement d’un gros travail de recherches personnelles.

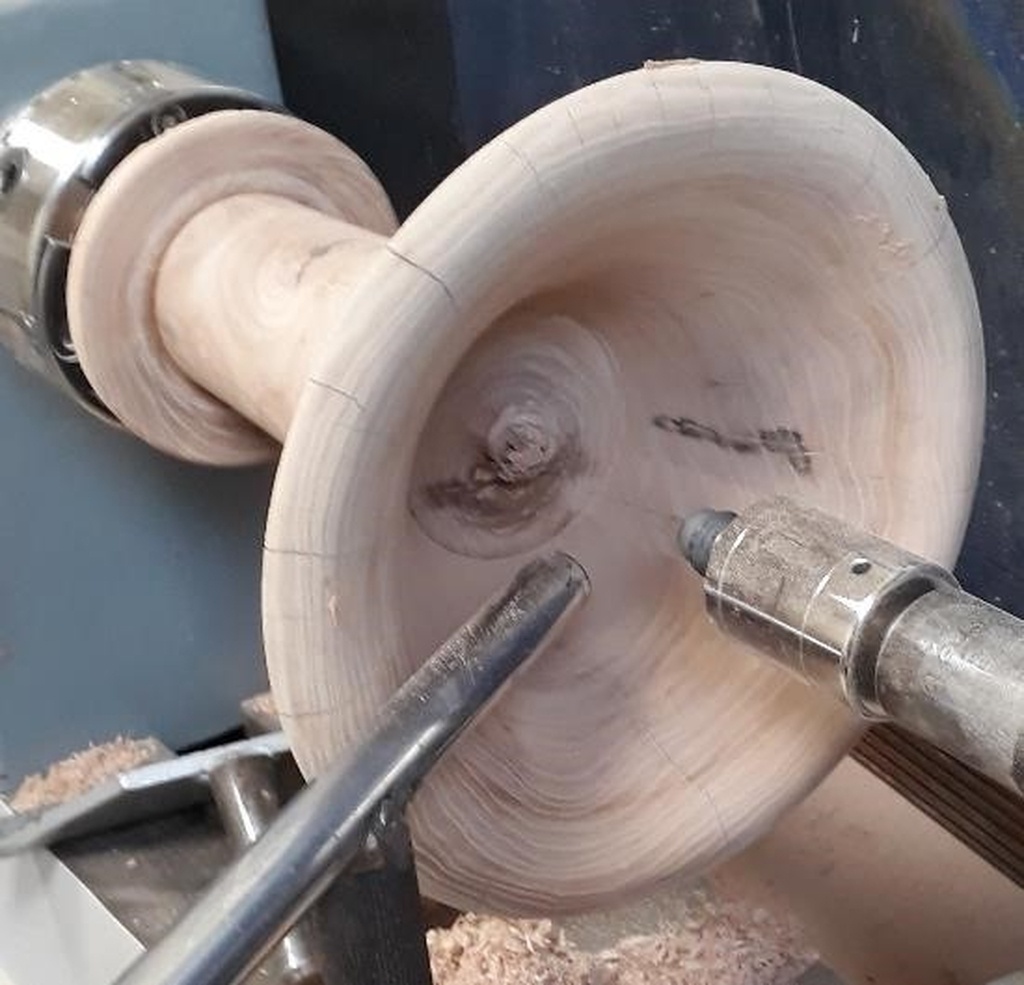

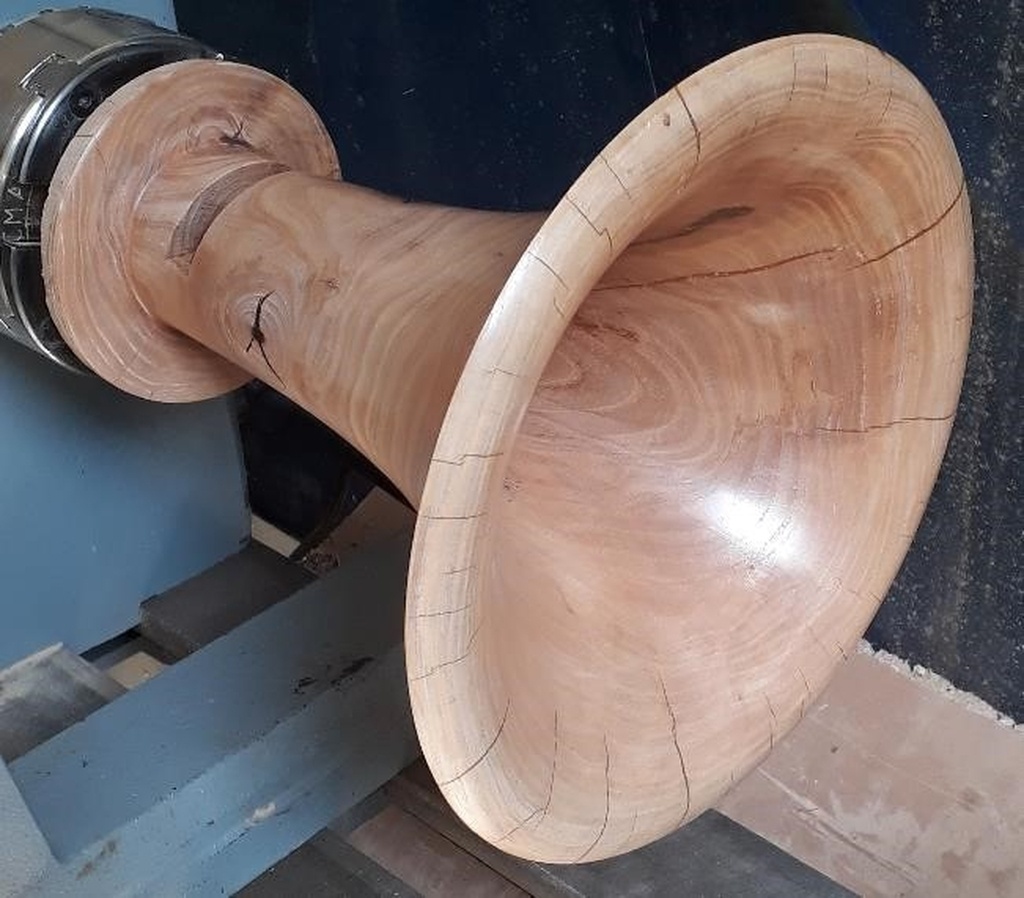

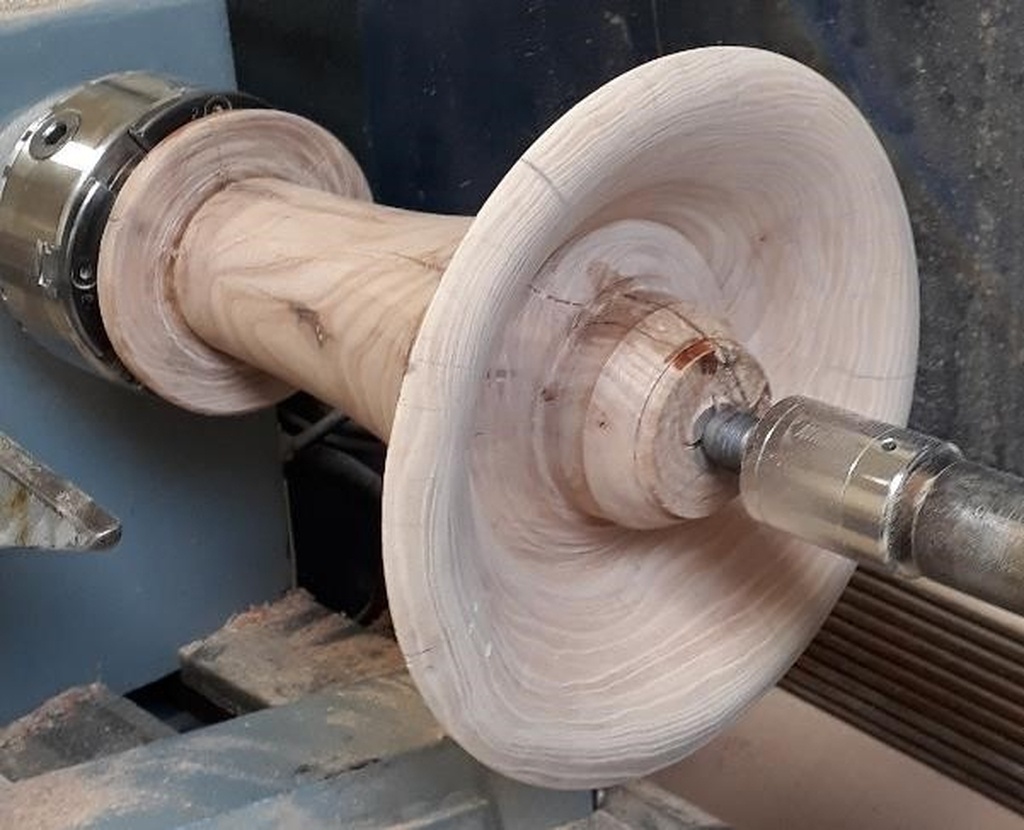

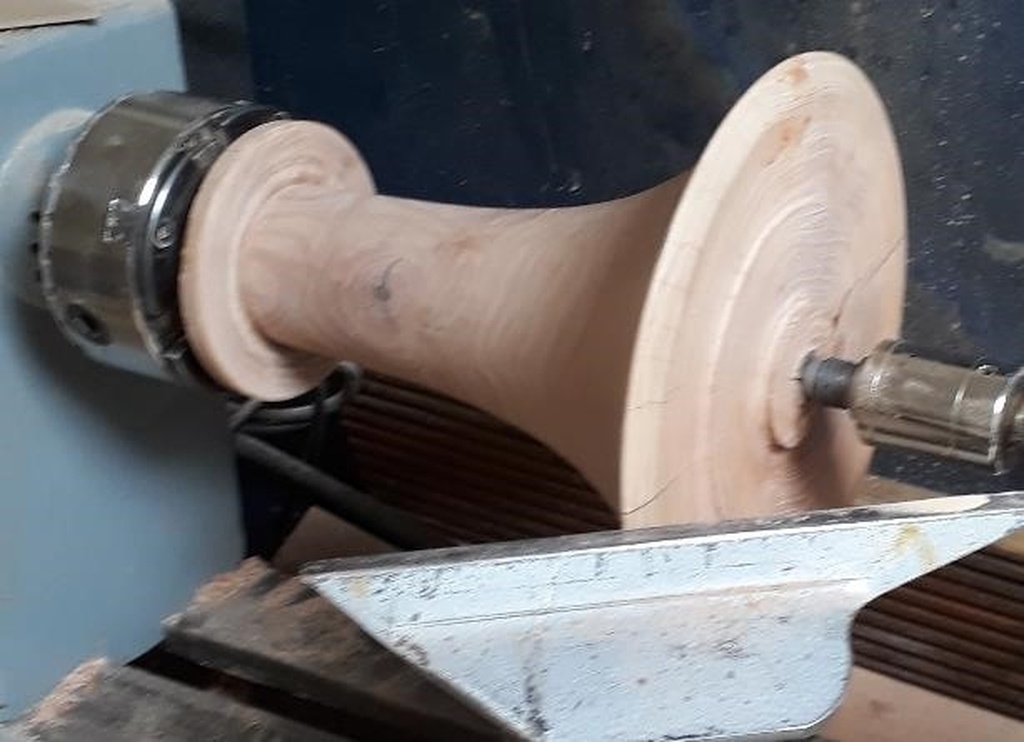

Il est en merisier diamètre 24 cm longueur 25 cm tourné dans un rondin bien sec. (après un remplissage des fissures avec de la résine colorée)

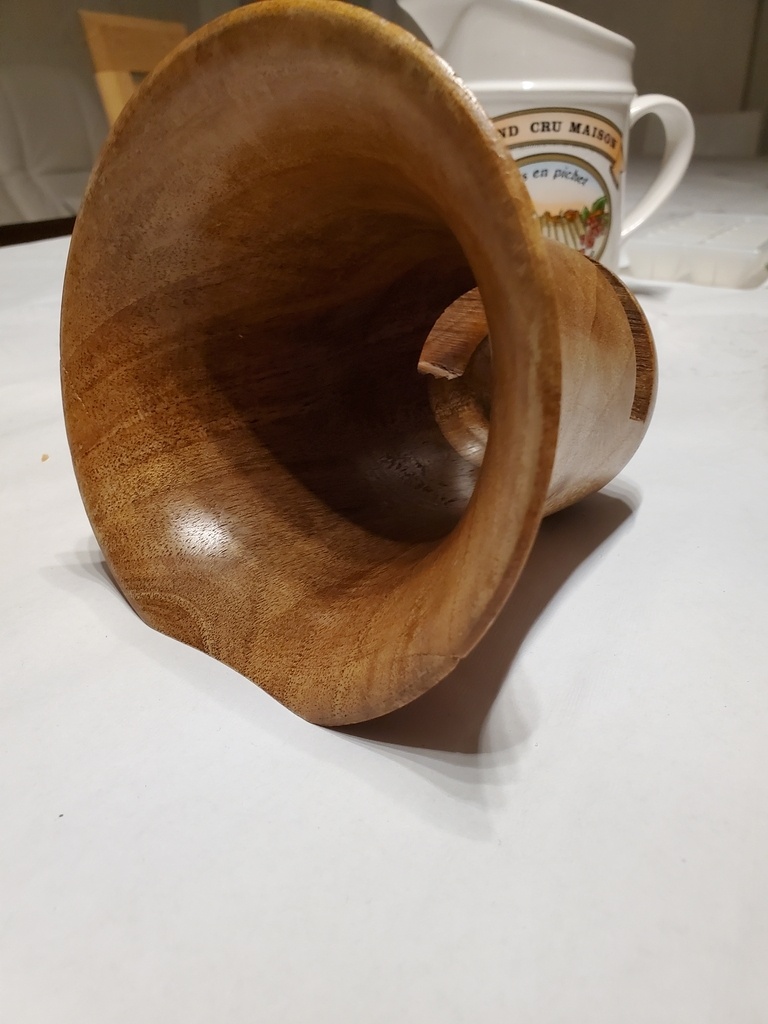

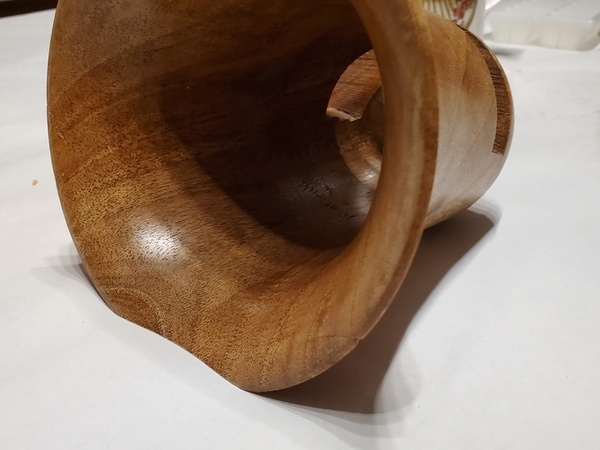

Il y a quelques années j’ai fabriqué un ampli passif de téléphone de façon empirique qui m’a séduit par sa simplicité et son acoustique.
Etant amoureux des gramophones et de l’affiche « La voix de son maître » j’ai essayé de recréer en bois ce pavillon emblématique.
De création en création j’ai été déçu par le résultat phonique de mes réalisations (perte des aigus).
J’ai puisé dans l’immensité d’Internet afin de découvrir ce monde acoustique qui m’était inconnu.
Apres plusieurs semaines de recherches et de nombreuses lectures. J’ai compris que mes créations n’étaient pas assez ouvertes, et que la progression de cette ouverture devait répondre à des critères précis.

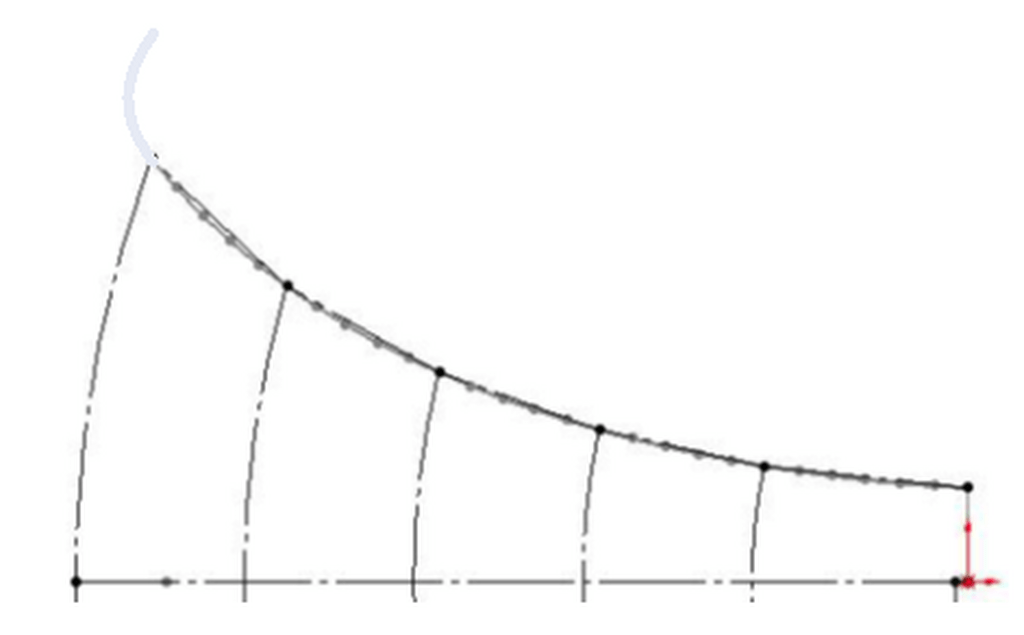

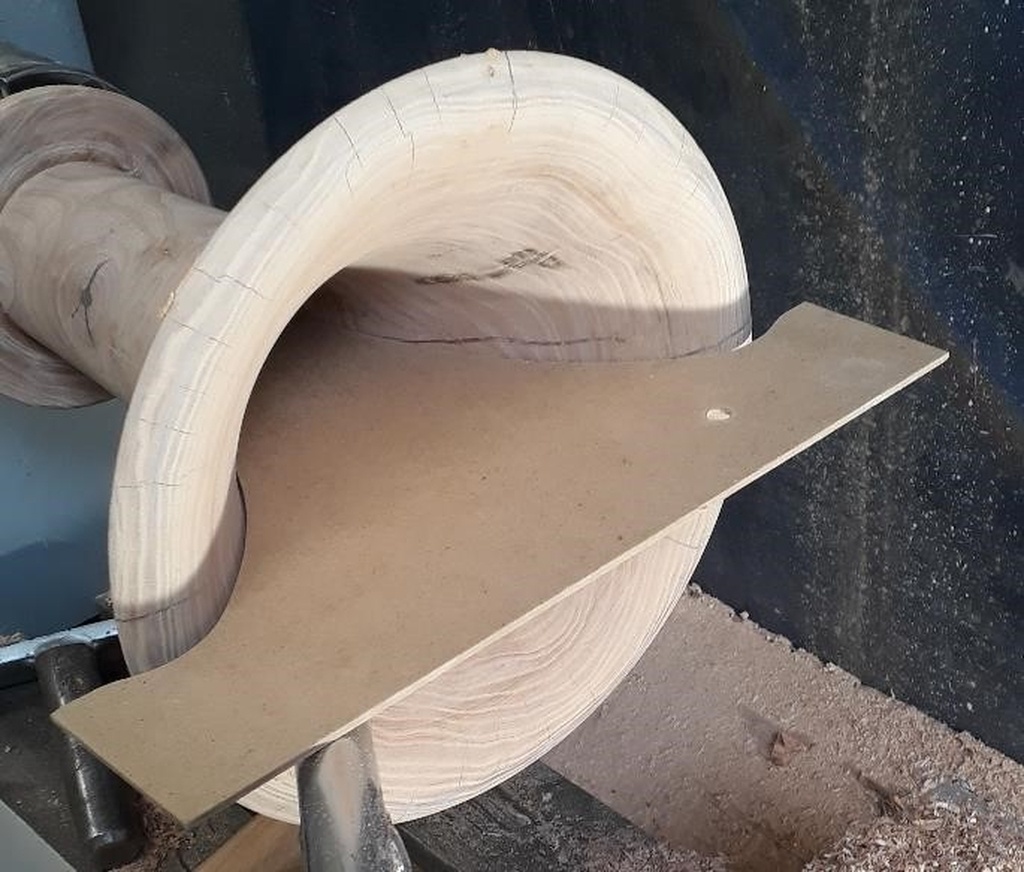

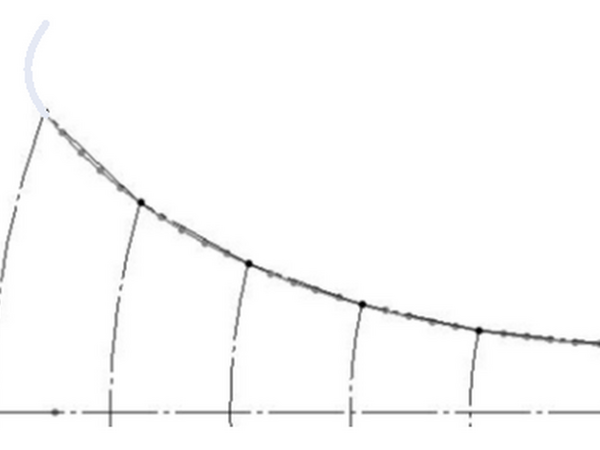

J’ai donc choisi comme base de travail une courbe de pavillon correspondant à une amplification pour 75 Hz avec une progression hyperbolique.
Le sujet _ Pavillons complet pour les nuls page 49
petoindominiqu...hp/pavsujet.php
Courbe sur laquelle j’ai rajouté une prolongation arrondie pour le design et aussi pour permettre l’écoute du son sur 180 degré.

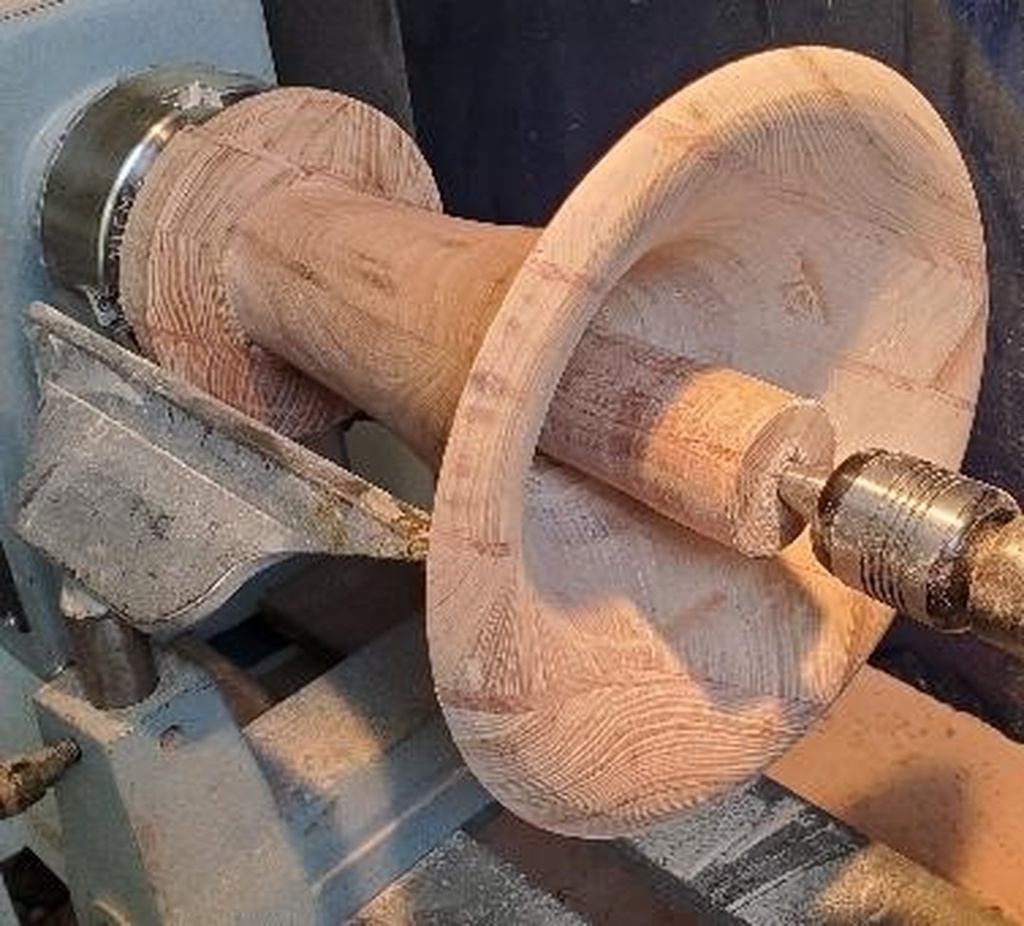

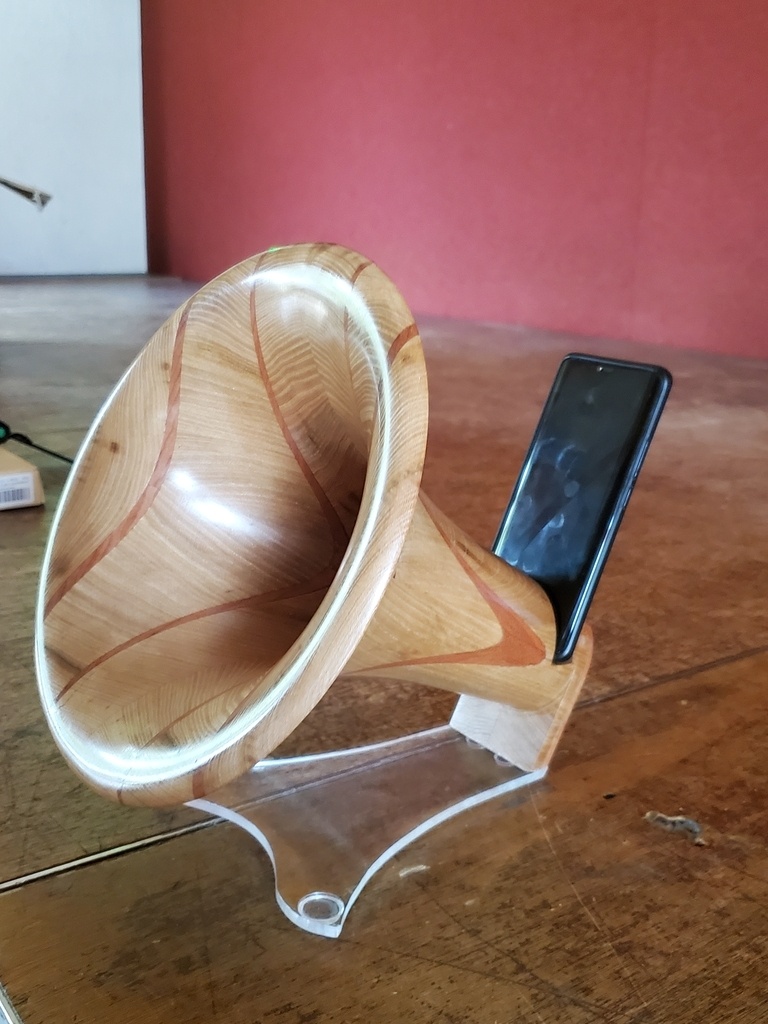

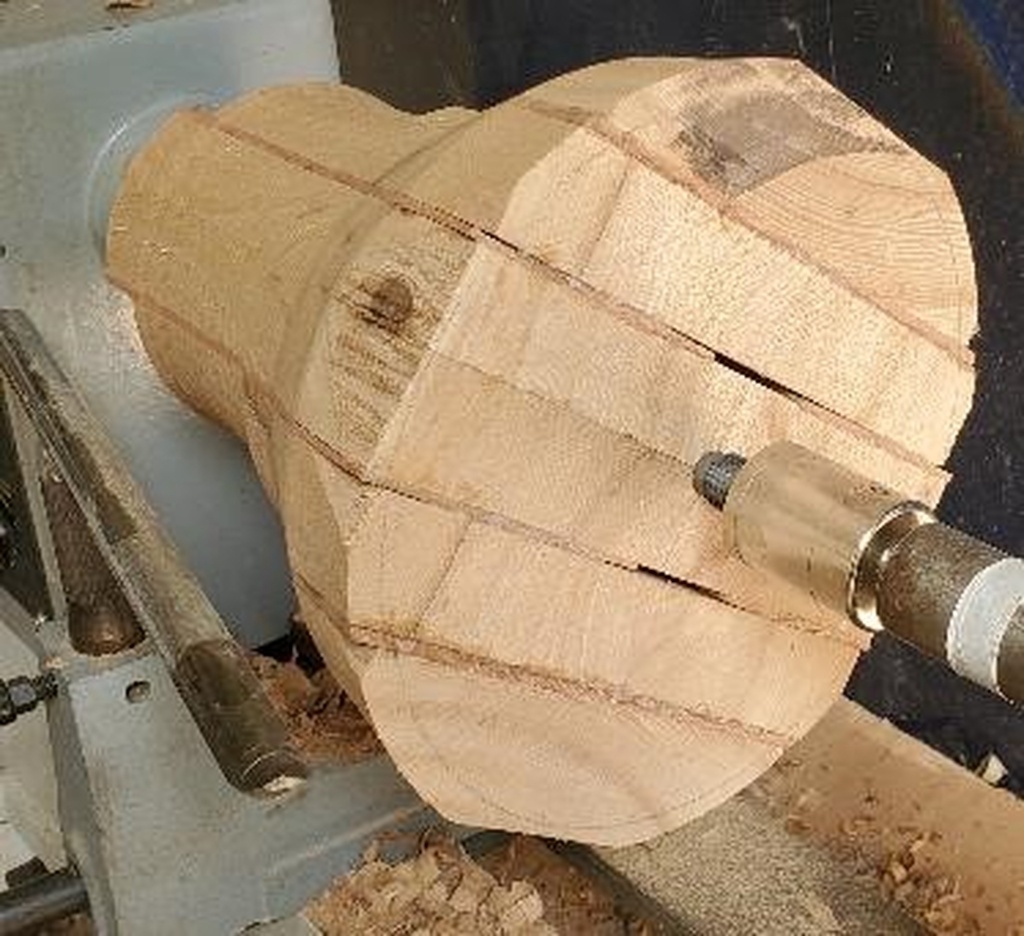

Ayant beaucoup de difficulté pour trouver de beaux morceaux de bois (Diam. 250 x 270) bien sec et sans fissures, je m’oriente vers du segmenté
Le résultat est bluffant dommage que je ne puisse pas vous publier une petite vidéo sonore
Licence
Discussions
Génial l’idée ! Et très bien réalisé
Quand j’aurais du temps je pense m’en inspirer
Magnifique.

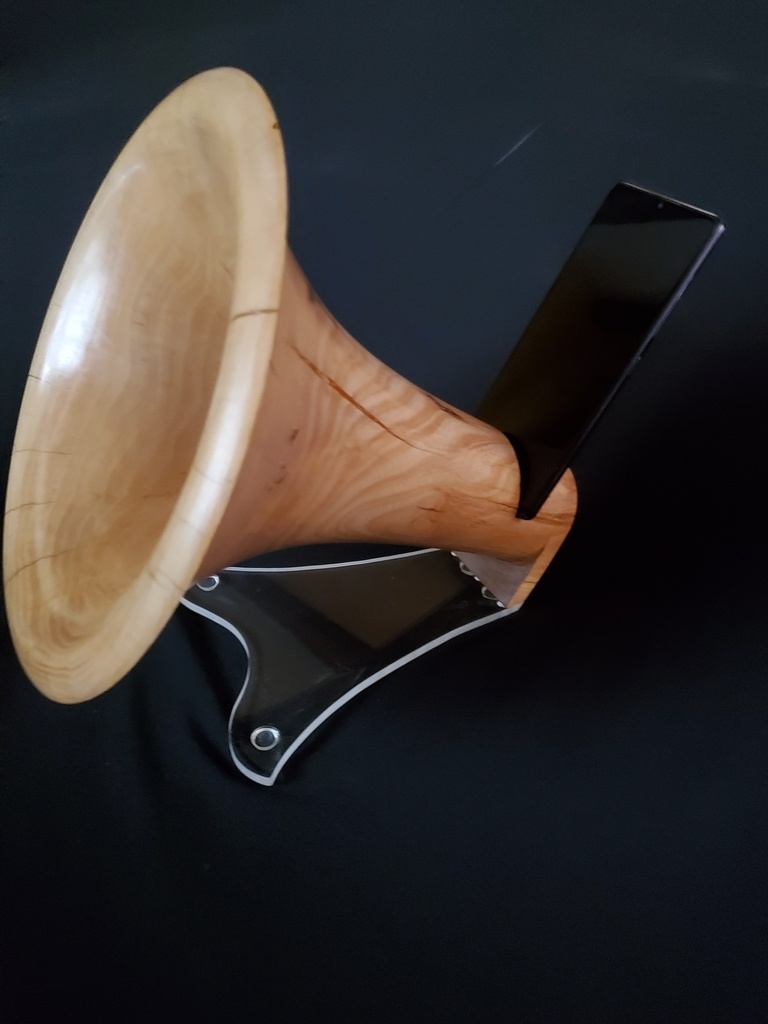

Juste une question :pourquoi un support en plexi dessous, vu le travail déjà effectué ça semble pas être par facilité…

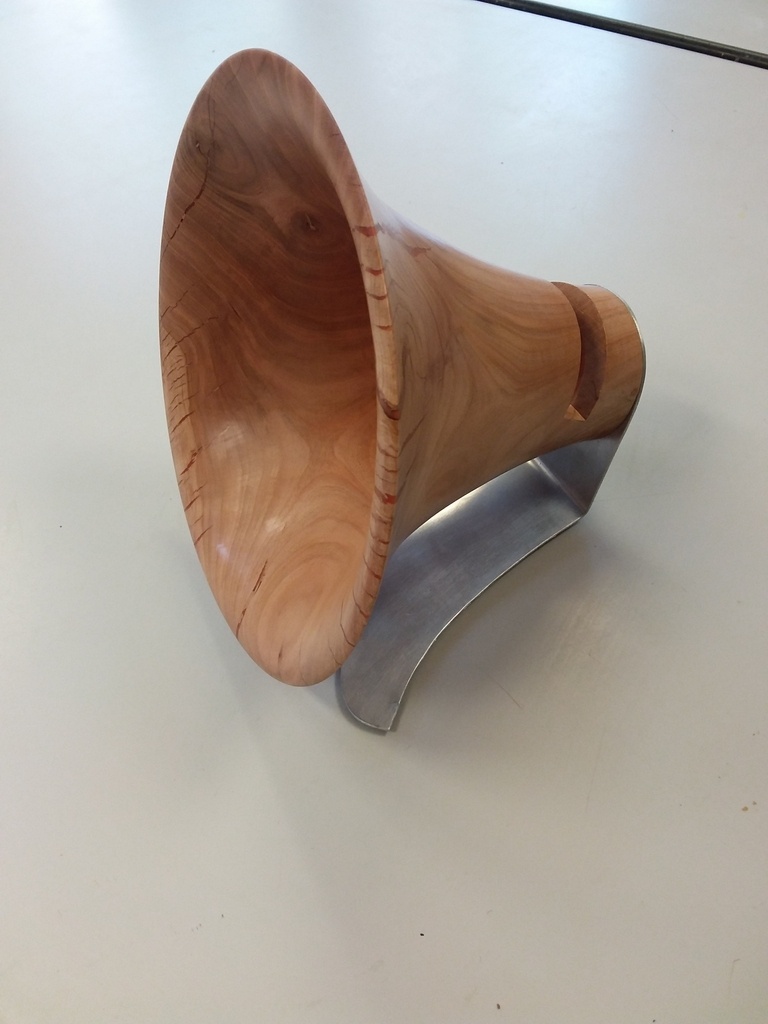

L'idée est de faire disparaître visuellement (autant que possible) le support. J'ai essayé des supports en alu et je n'ai pas été convaincu.
Superbe !
Oui c'est dommage que tu ne puisses pas faire une vidéo !
Oh, ça beau!!!
Et très intéressant, tes recherches sur les formes du pavillon. Cela fait pas mal de temps que je veux en faire un pareil, mais il y a beaucoup de doc technique, et de multiples formes. Si tu dis que celle ci est bonne, alors, je vais m'en inspirer. Merci!
Super boulot de précision,en tournage !
Comme Kentaro, je vais m'inspirer du profil ;-)
Quelle épaisseur de paroi et est-ce un paramètre important ?
Si tu fais une belle base en bois ou métal plutôt que ce plastique, ce sera TOP...
Pour l'extérieur je me suis intéressé à l'esthétique, j'ai recherché la beauté de la courbe.
Pour info le fond fait 15 mm, et le diamètre au fond du trou 38 mm.
Le diamètre ext devant la fente pour le téléphone fait 70 mm et environ 68 mm à l'extrémité.
L'épaisseur de la paroi varie de 15 mm au plus étroit et entre 5 et 8 mm dans la prtie la plus large.
Superbe ! Les pavillons en massif sont magnifiques mais l'effet avec les reconstitués ne sont pas mal non plus...
la sortie son du portable est suffisamment standard ? pas de changement a ce niveau en fonction du téléphone?
belle réalisation merci du partage détaillé très intéressant
Tu as raison les sorties de téléphone ne sont pas standard.
Tu peux avoir
Autres points à prendre en compte
Super
Un objet technique avec de la "gueule".
Très belle réalisation, bravo et merci pour le partage.
Whaouw
ah , enfin un pavillon qui n'est pas au Pif et qui suit une expansion mathématique.
Bravo belle réalisation.
Perso j'avais tenté l'Iwata de JMLC il y a quelques années, mais au vu de la modélisation et de la complexité de la courbe j'ai laissé tombé. C'est jouable avec une CNC.
Du coup je me suis rabattu sur un TAD en 2" TH4001
Superbe.
J'adore ce mariage de technologies moderne et ancienne.
Prochaine étape un gaffophone ?
Surperbe
ne serai-se pas le celui de Gaston Lagaffe.
Coté harmonie ce n'est pas trop cela.
Magnifique, bravo!
