C'est un projet que j'avais en tête depuis quelques années mais comme souvent, par manque de temps, toujours repoussé.
J'ai eu la chance cet été de pouvoir récupérer quelques planches de chêne déclassées et l'occasion était trop belle.

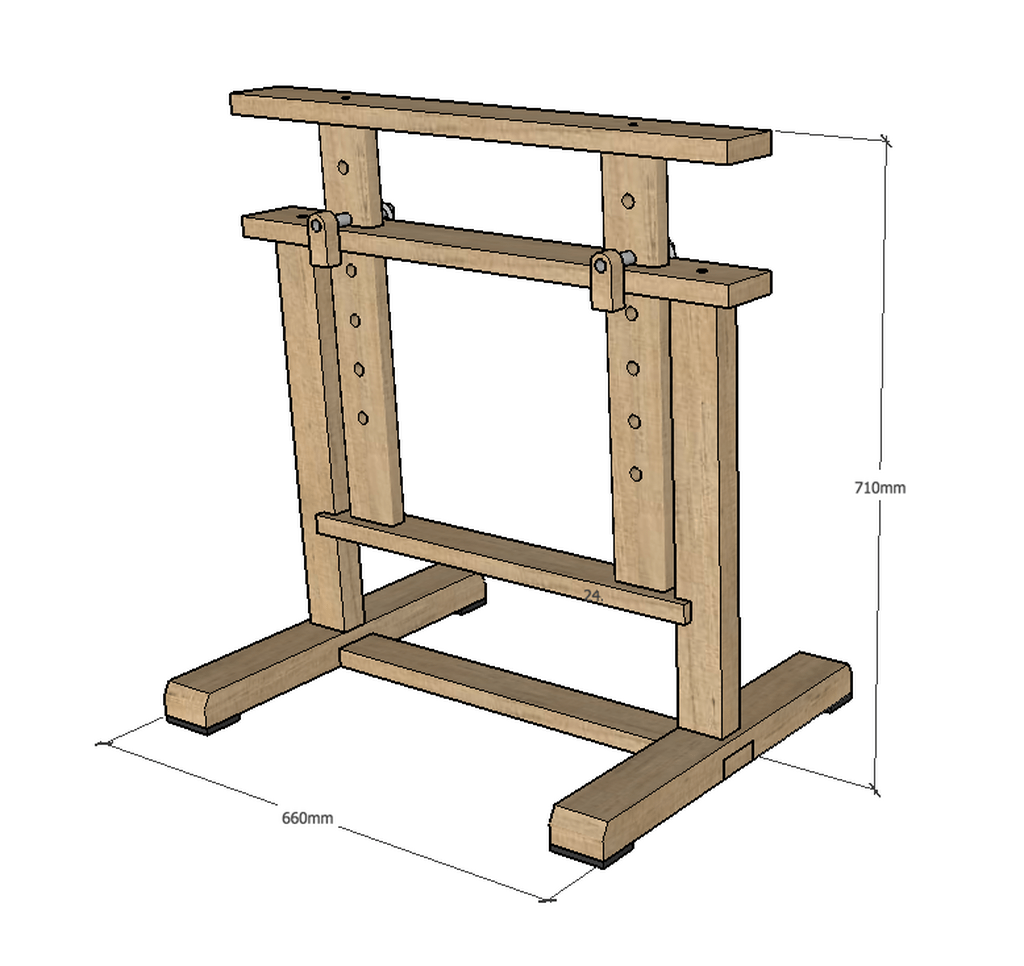

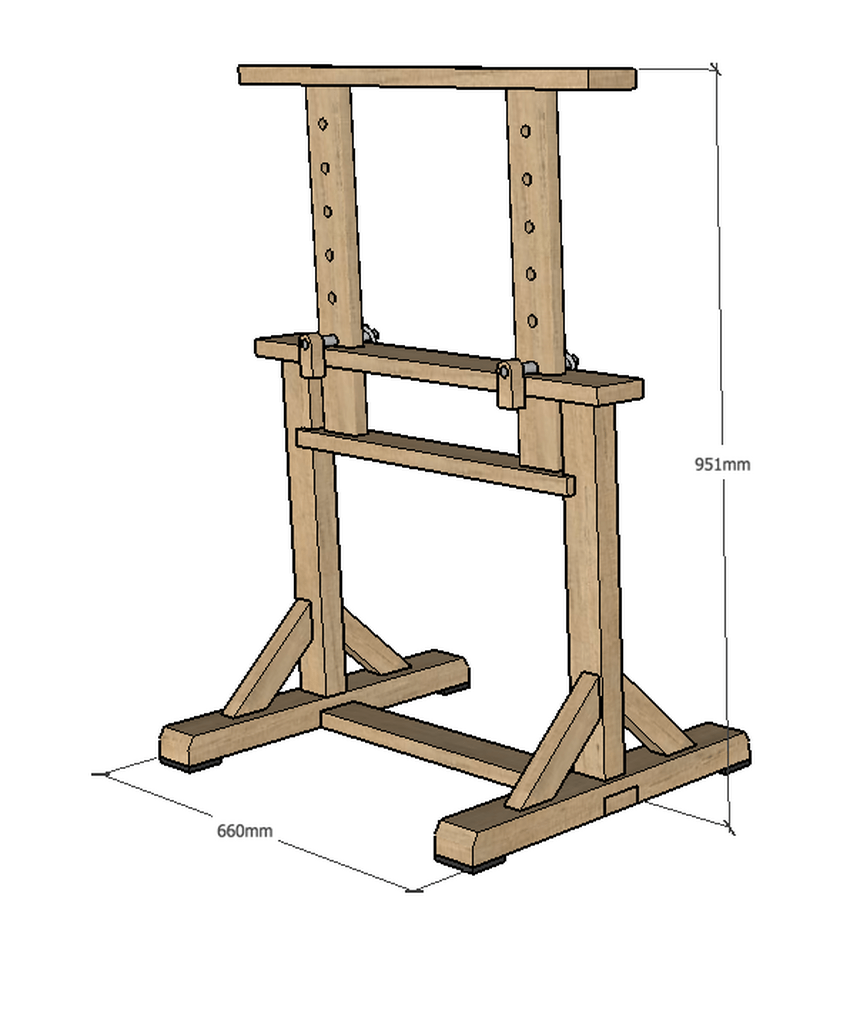

Donc première phase, la conception sous Sketchup.

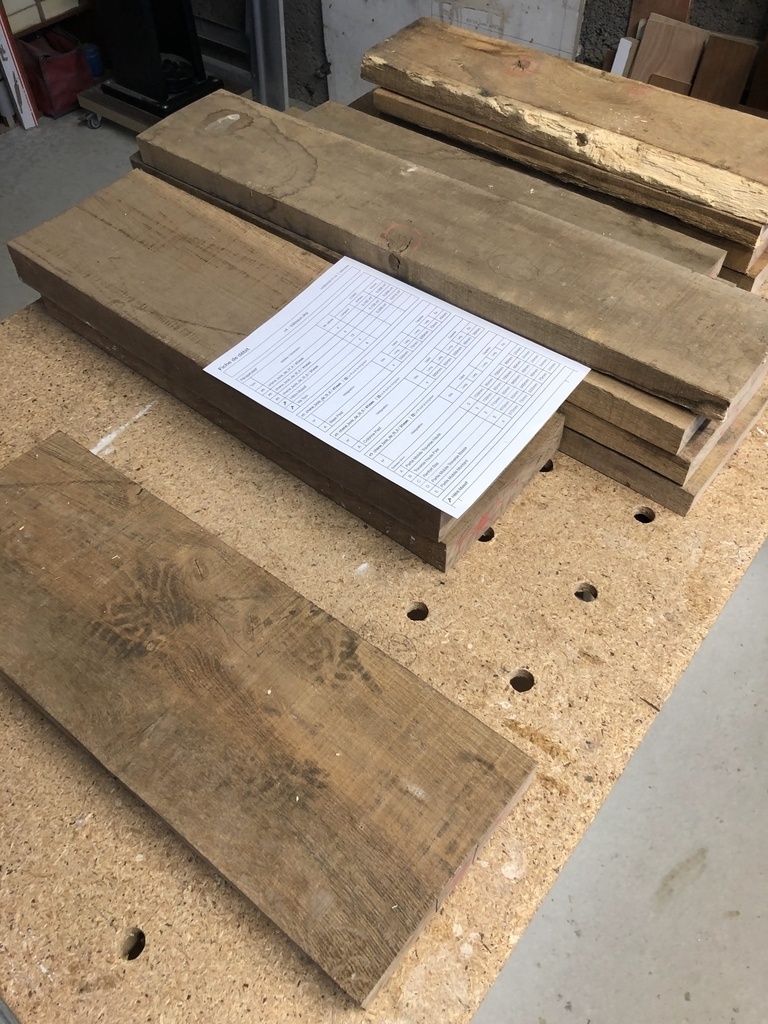

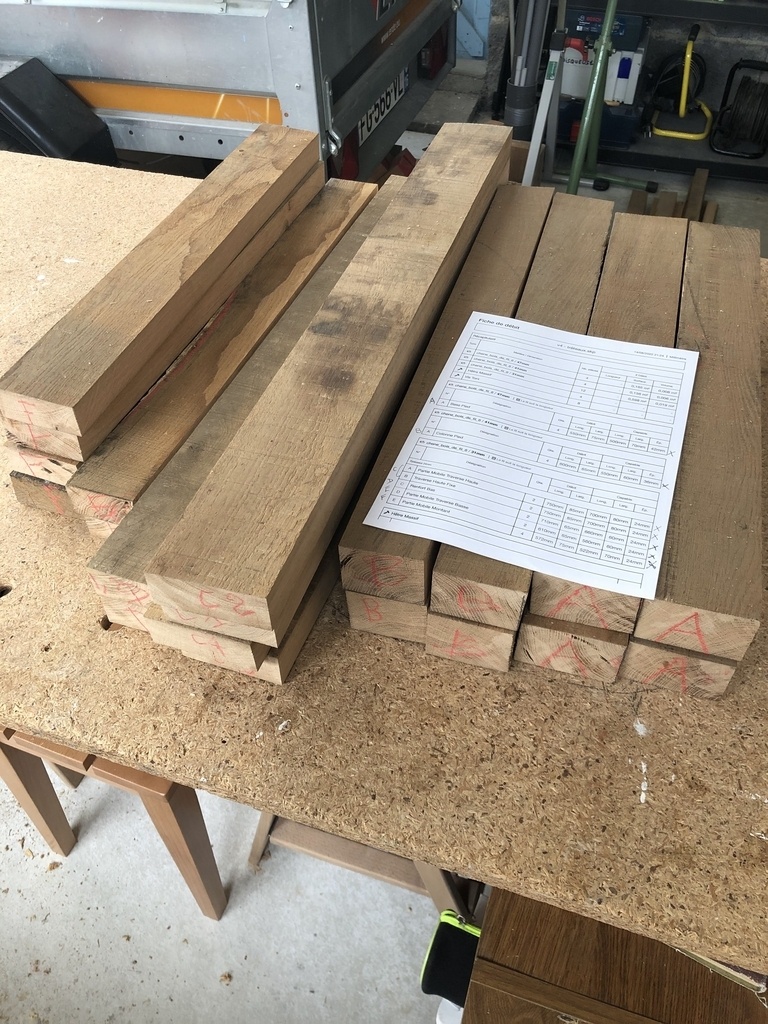

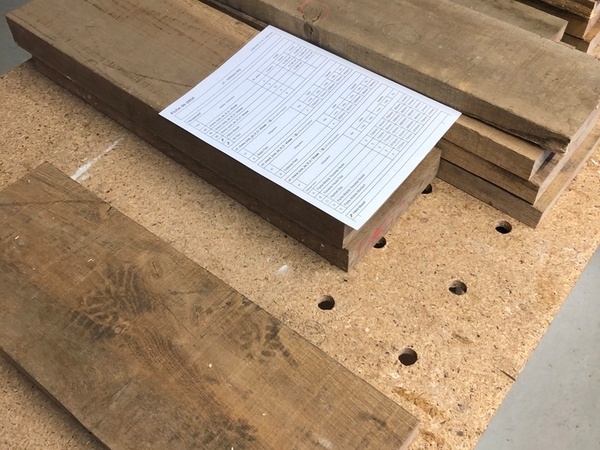

Puis la sélection des planches avec la classique fiche de débit…

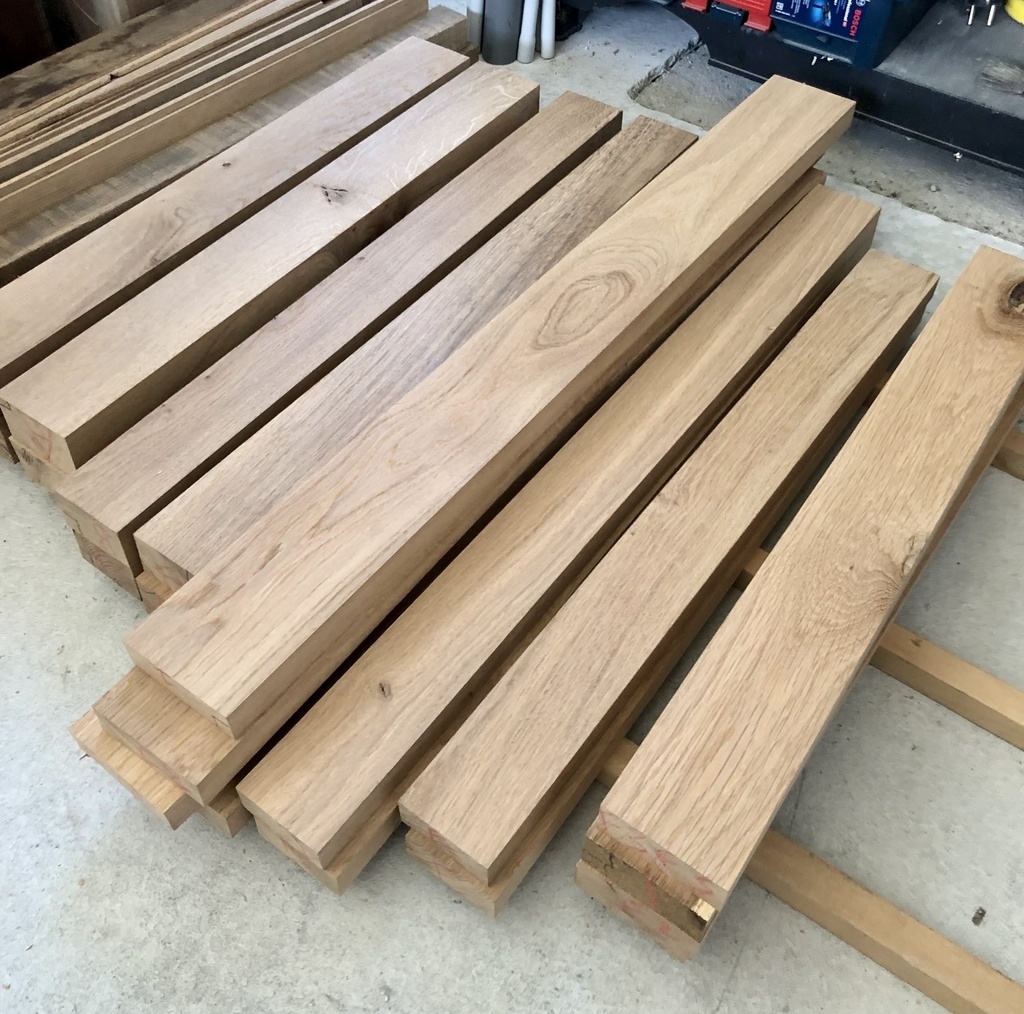

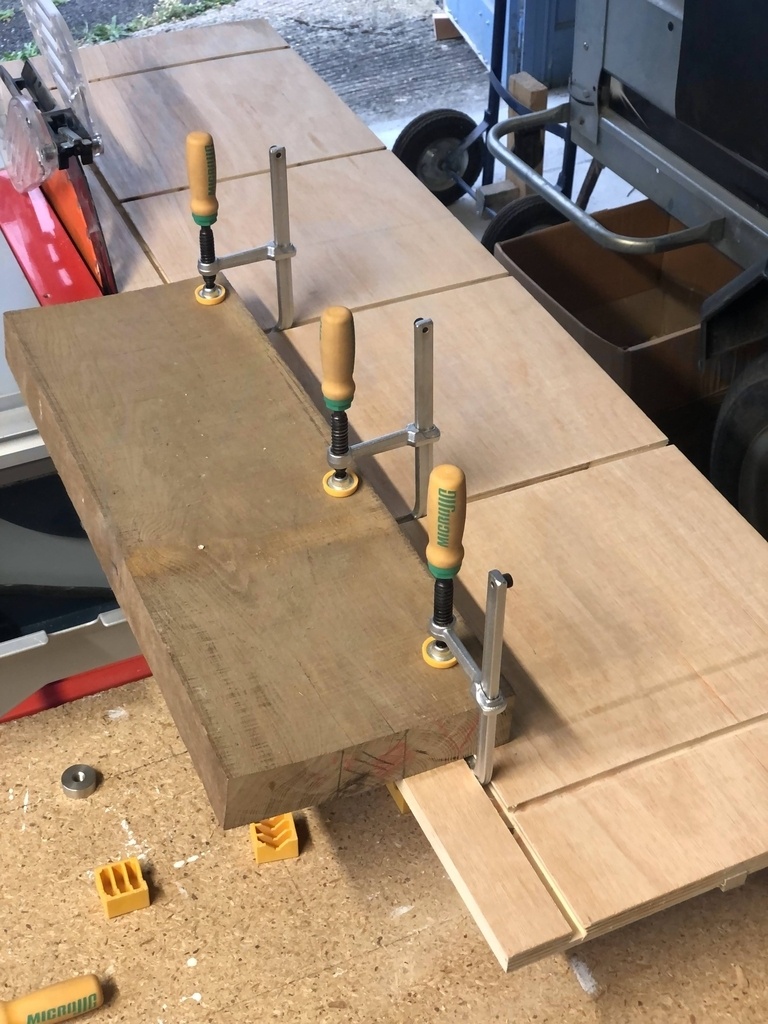

Après avoir repéré les défauts et les contraintes du bois, vient ensuite les phases de délignage et de débit de mes pièces capables.

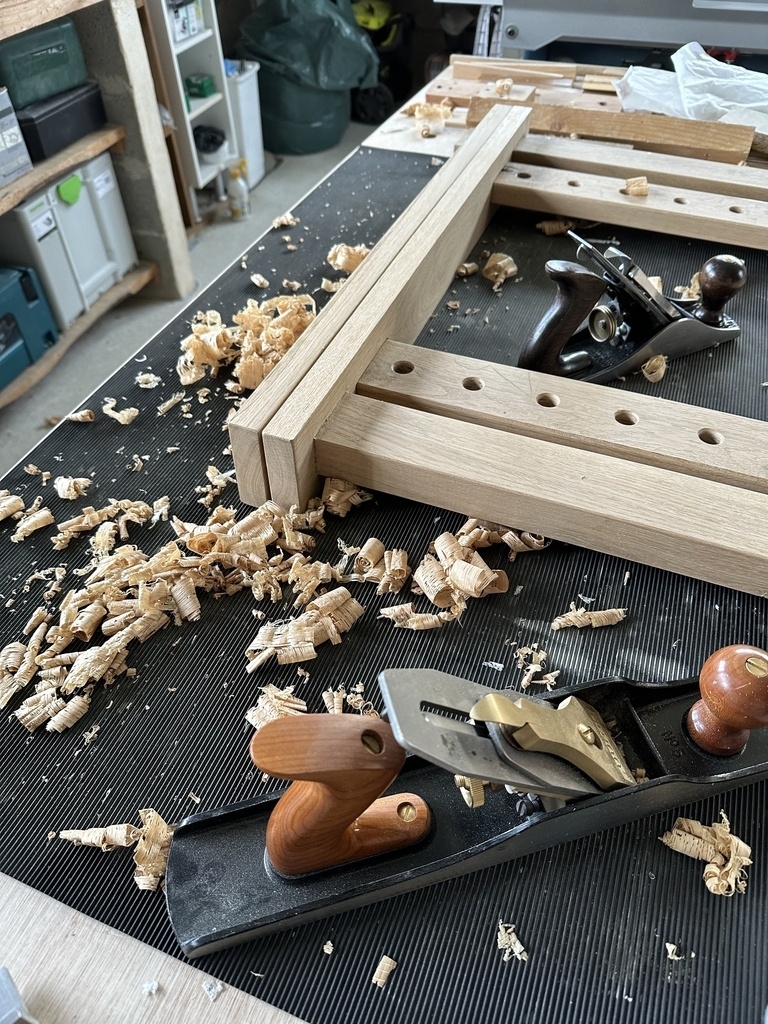

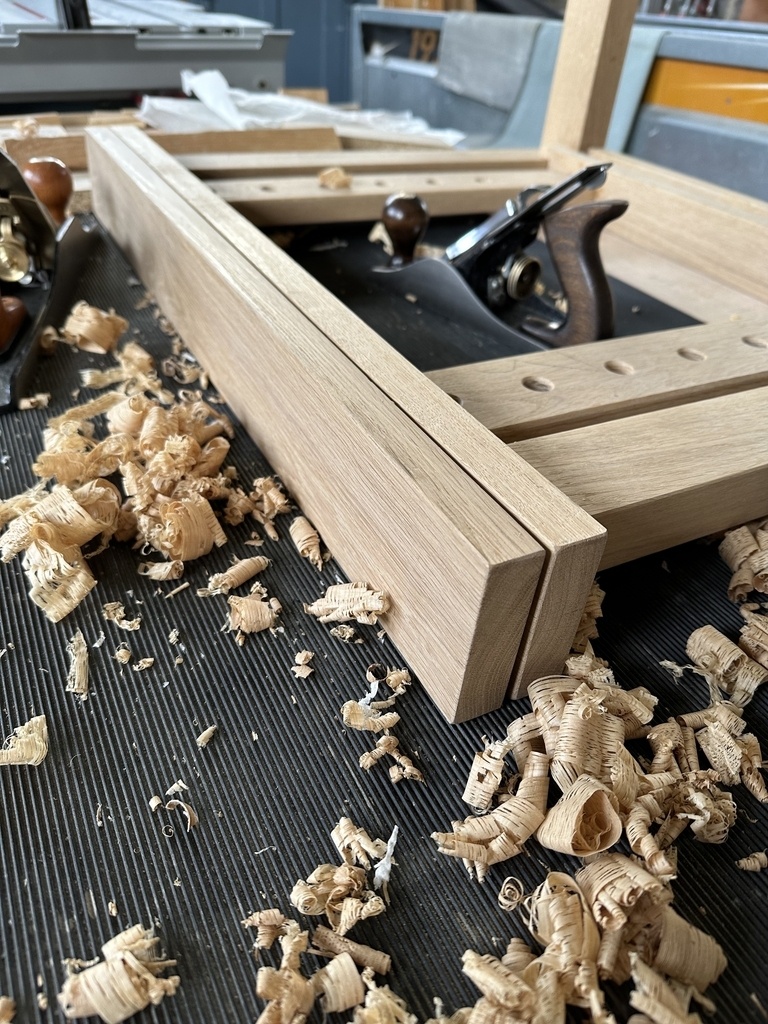

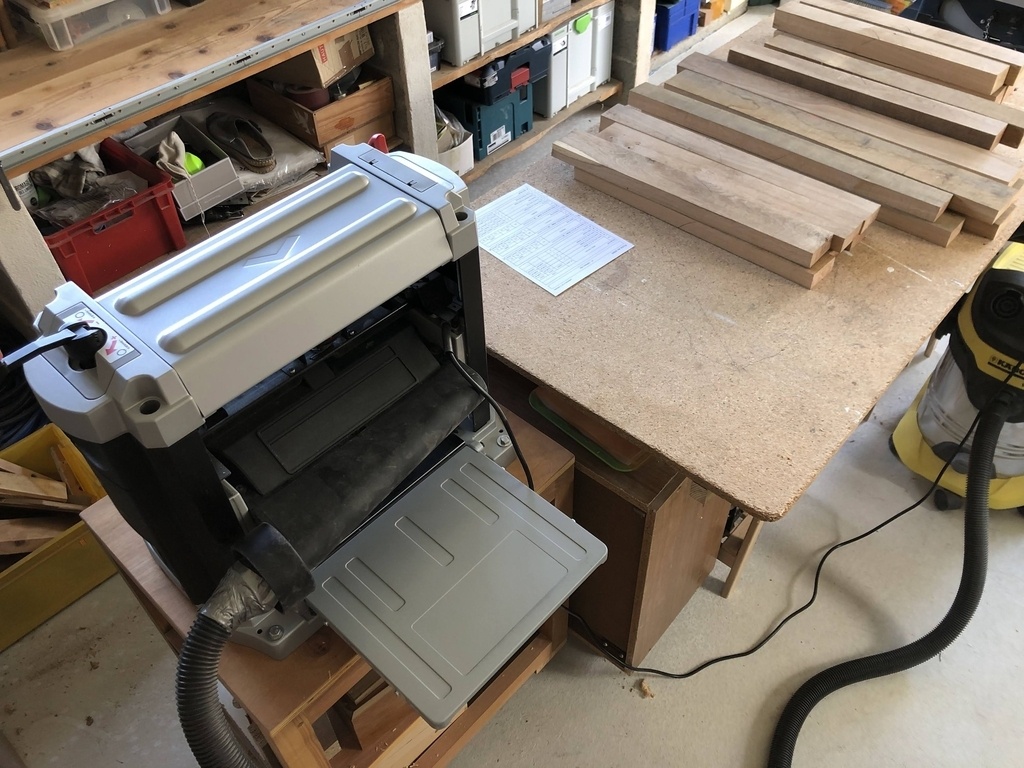

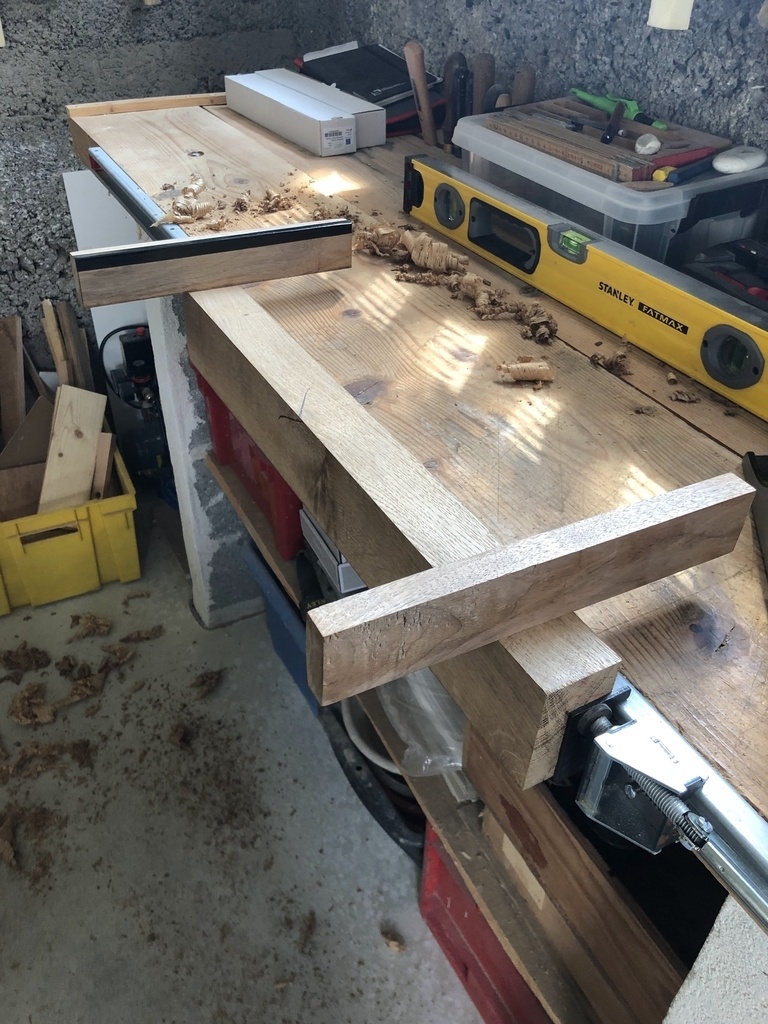

Je n'ai pas de RD donc corroyage à la main puis mise à la largeur et à l'épaisseur avec une raboteuse de chantier (qui va très bien d'ailleurs si on n'est pas trop gourmand sur les passes…)

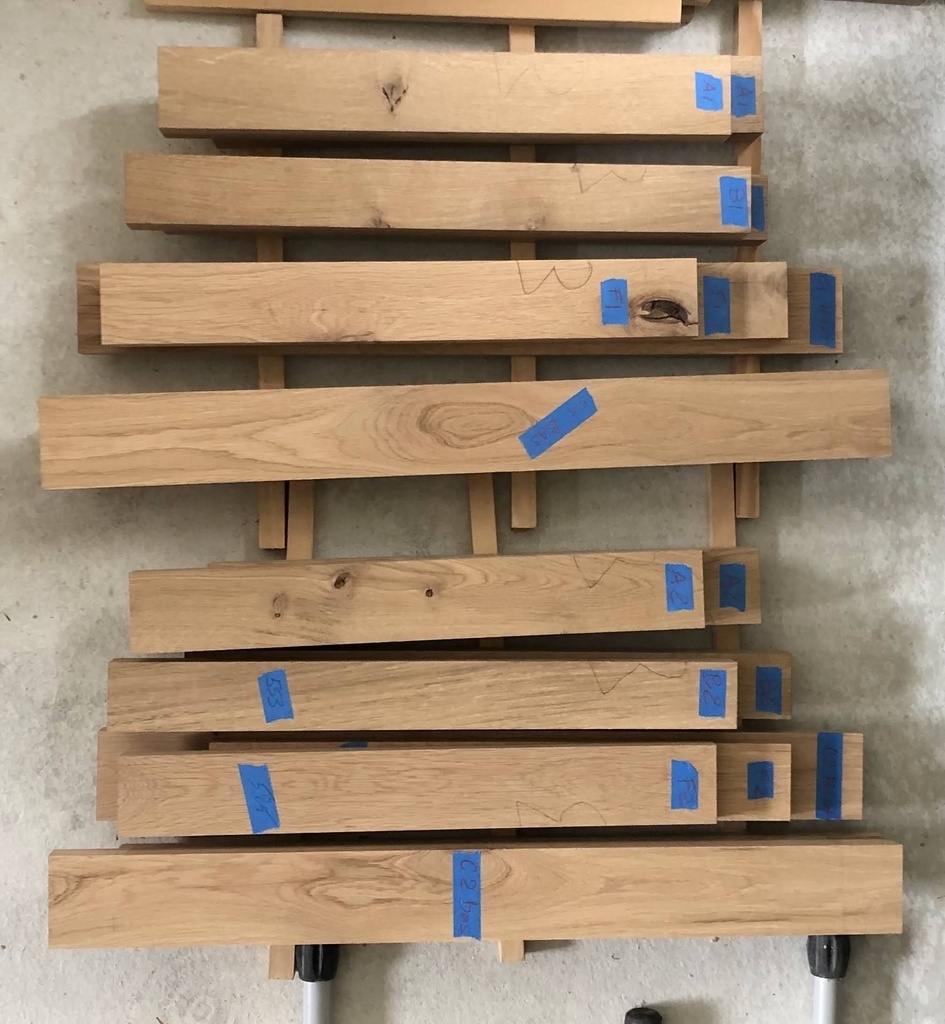

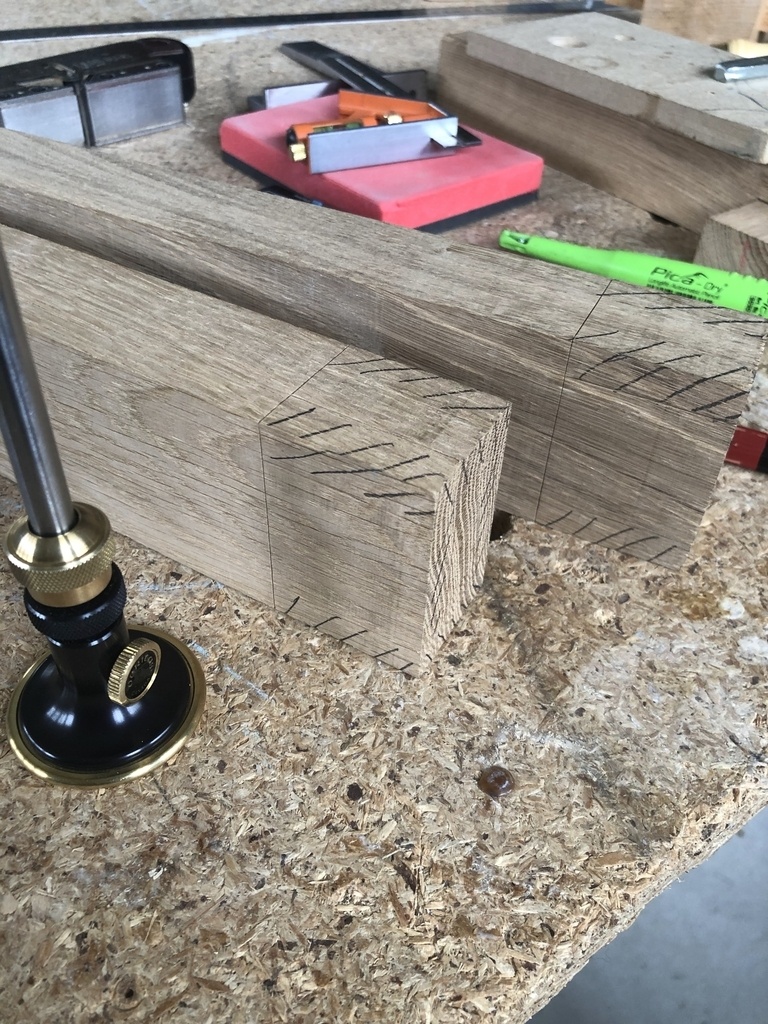

Établissement et repérage des pièces avant de commencer à réaliser les assemblages…

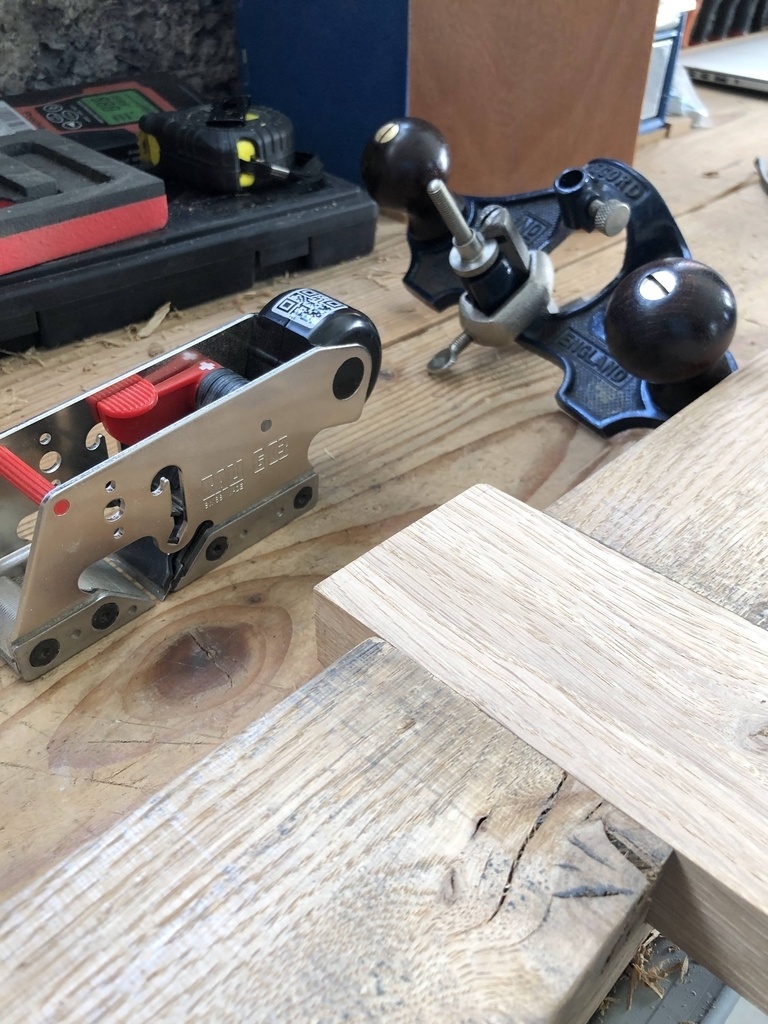

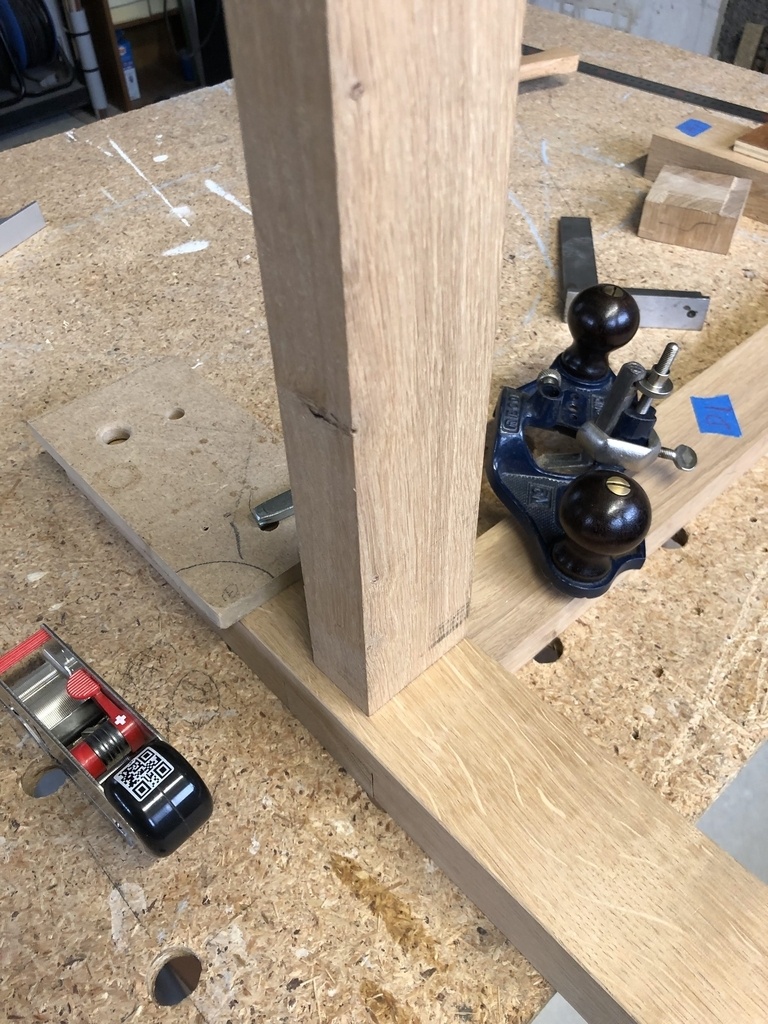

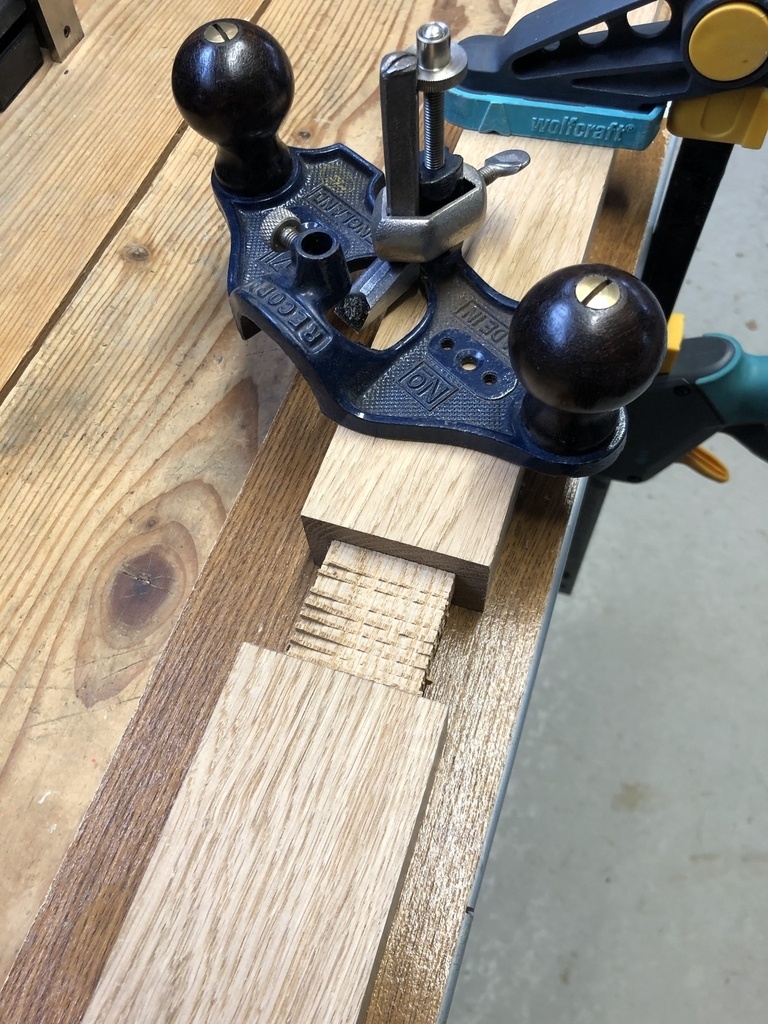

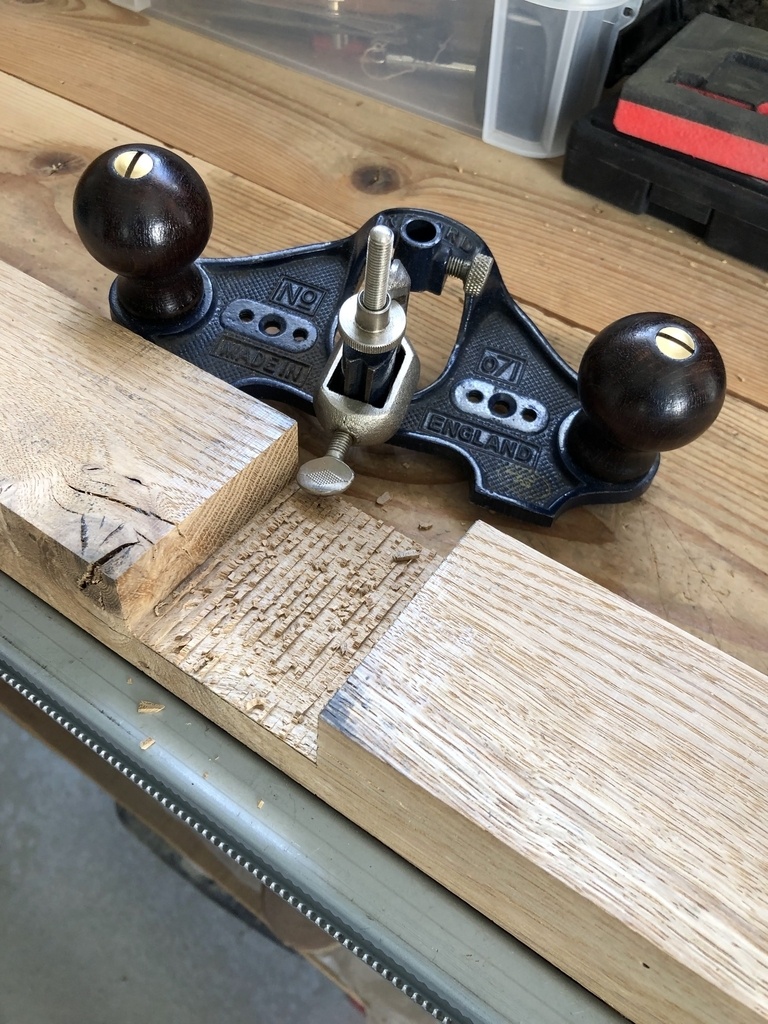

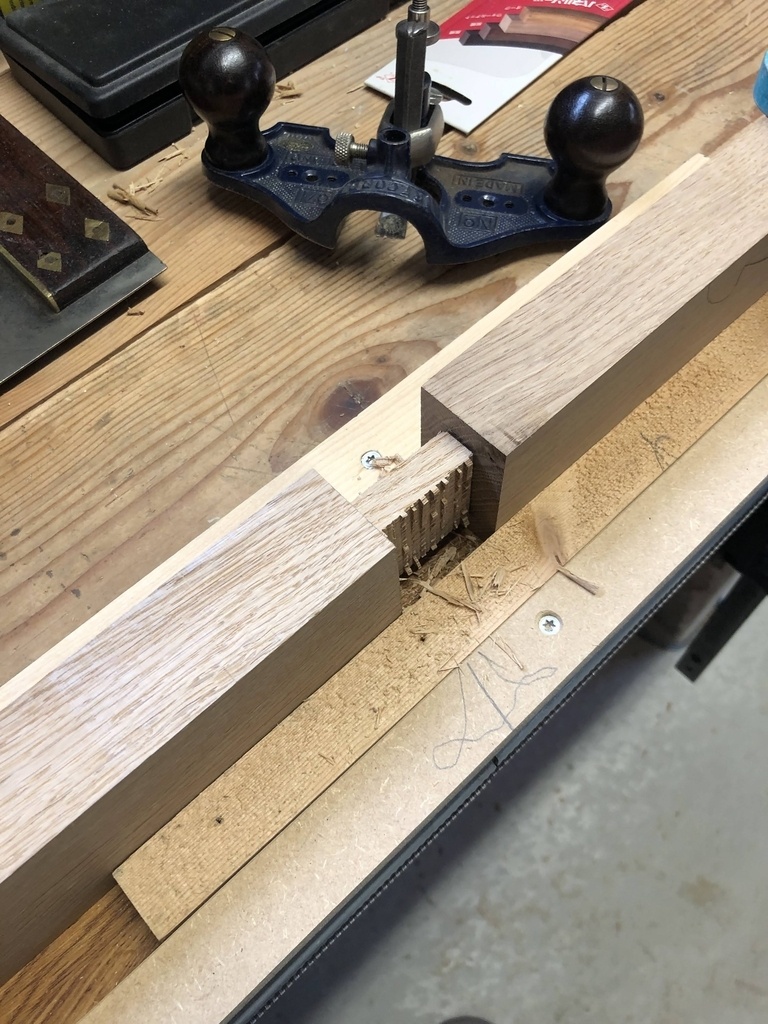

Sur ce projet, j'ai découvert la guimbarde (router plane chez nos amis anglais).
C’est un outil assez efficace et que j'apprécie beaucoup.

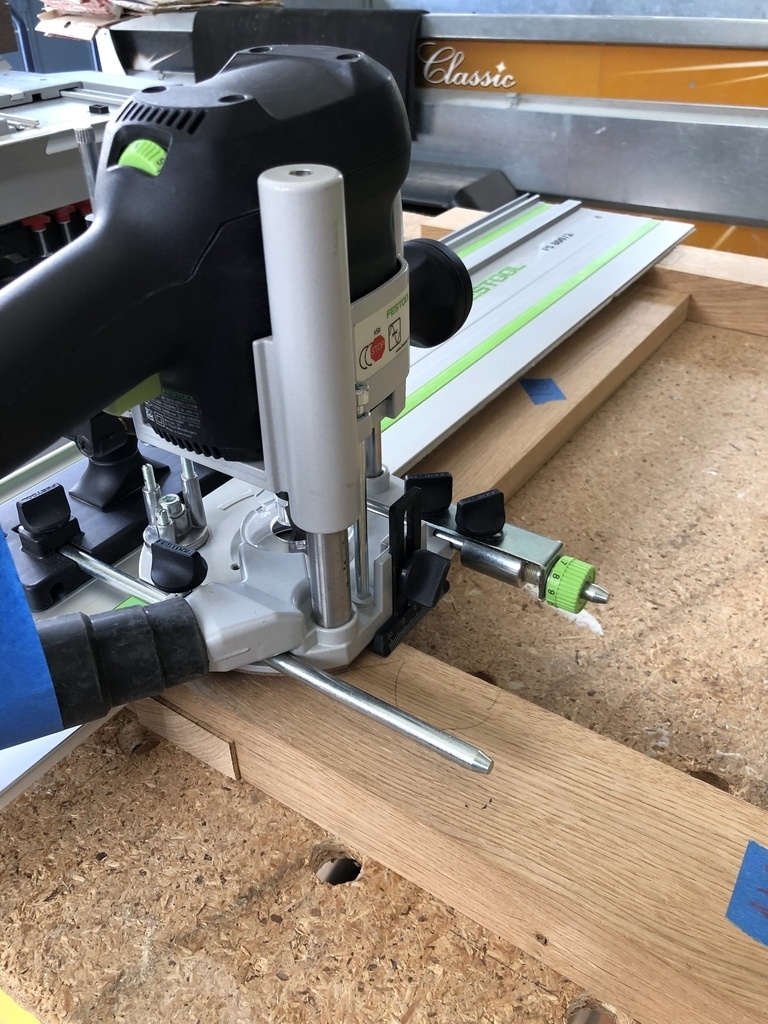

Les mortaises et les évidements ont été réalisés à la défonceuse.

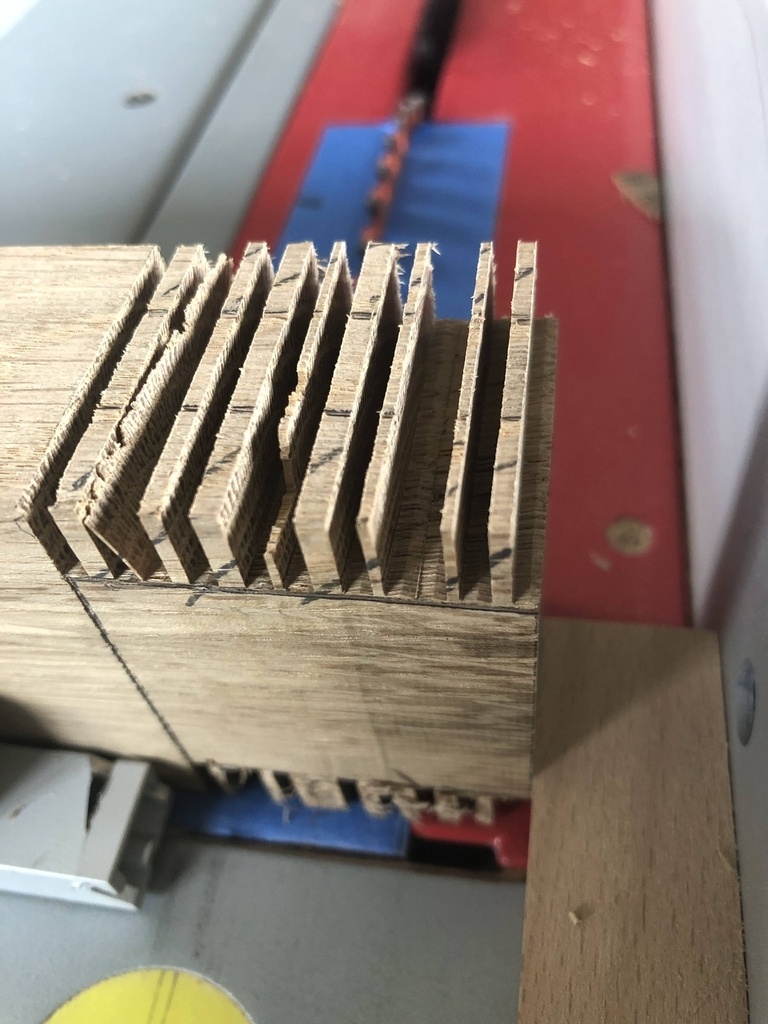

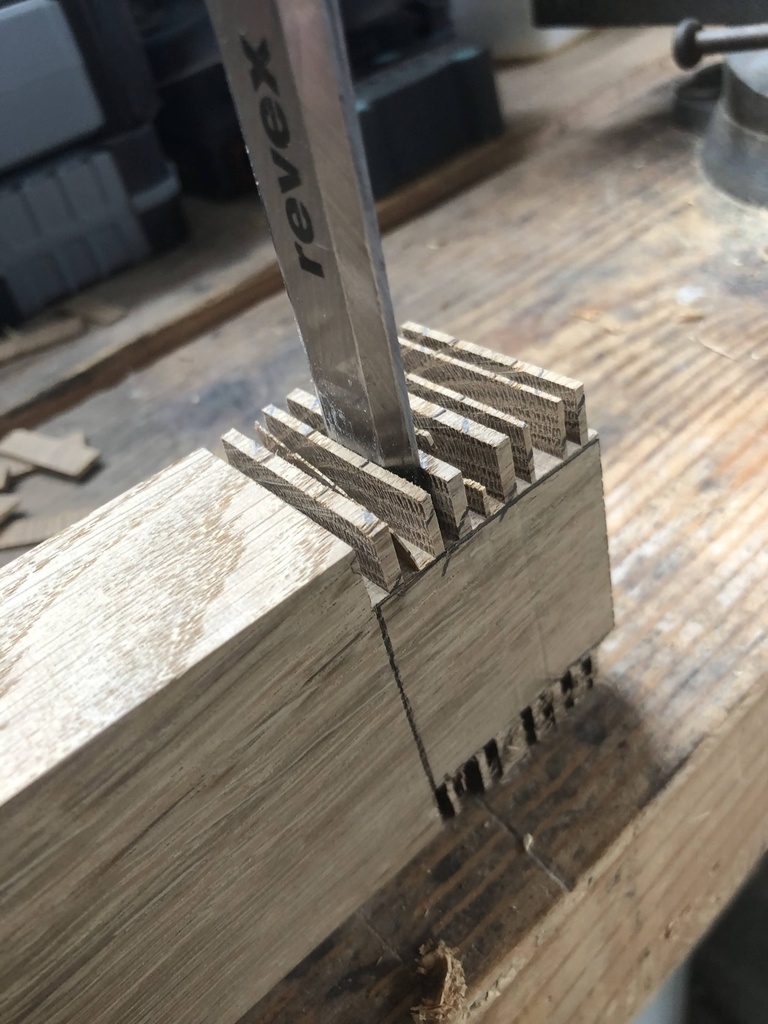

Et les tenons à la scie sous table puis ajustés avec la guimbarde.

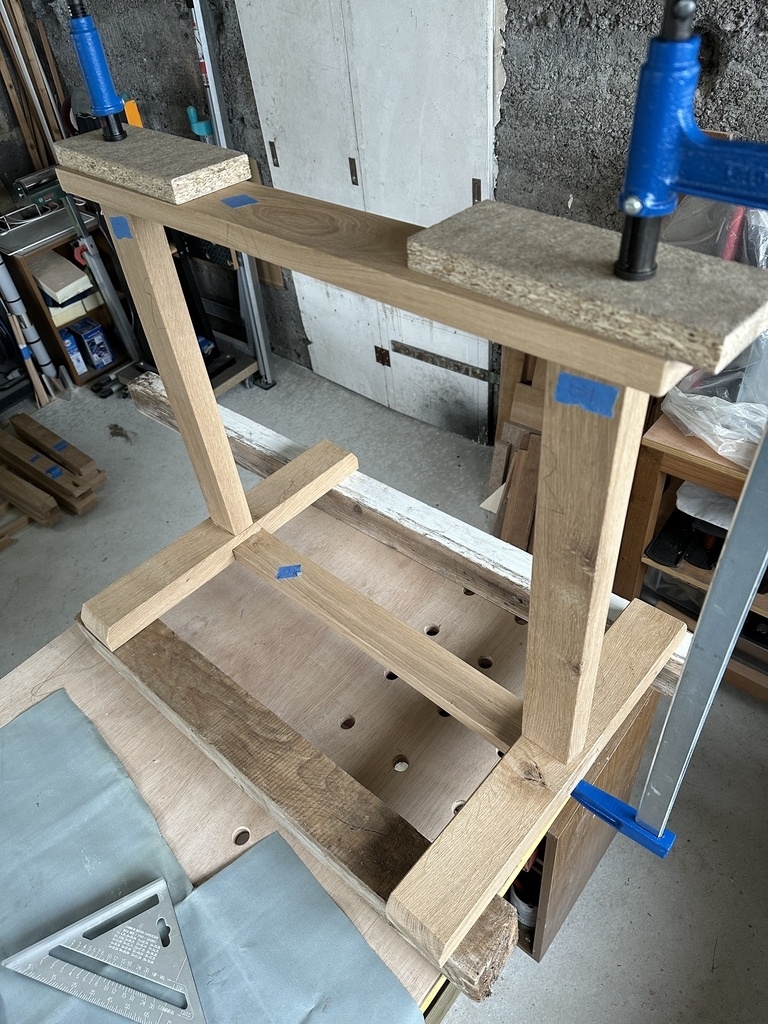

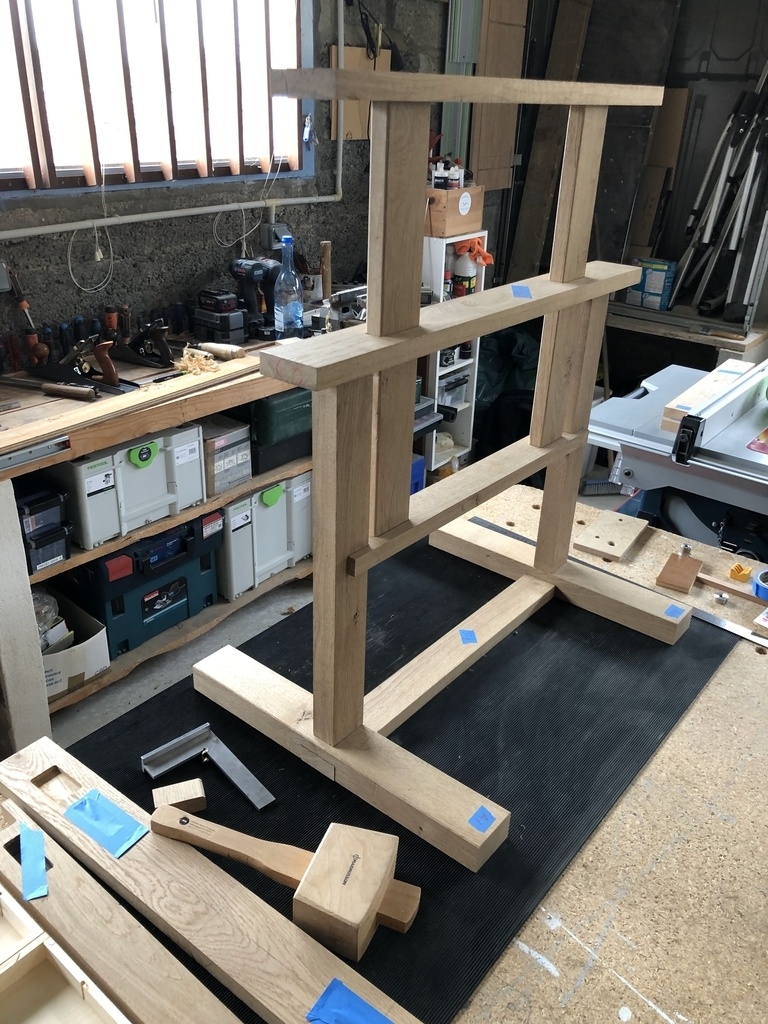

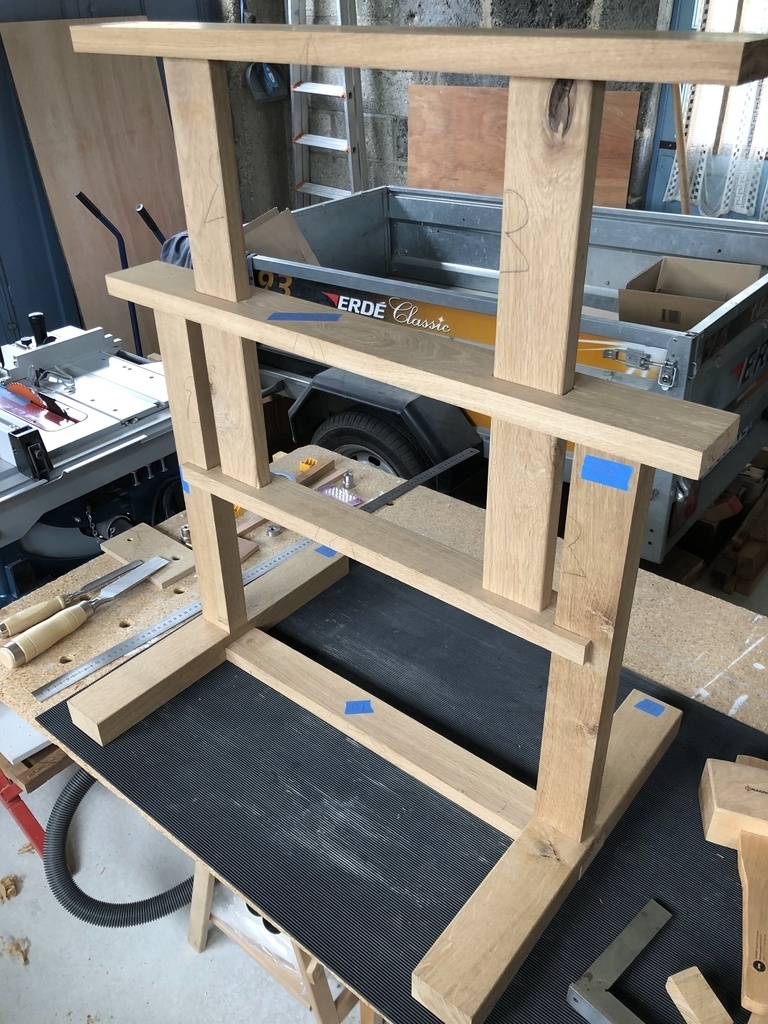

Premier montage à blanc et quelques corrections nécessaires…

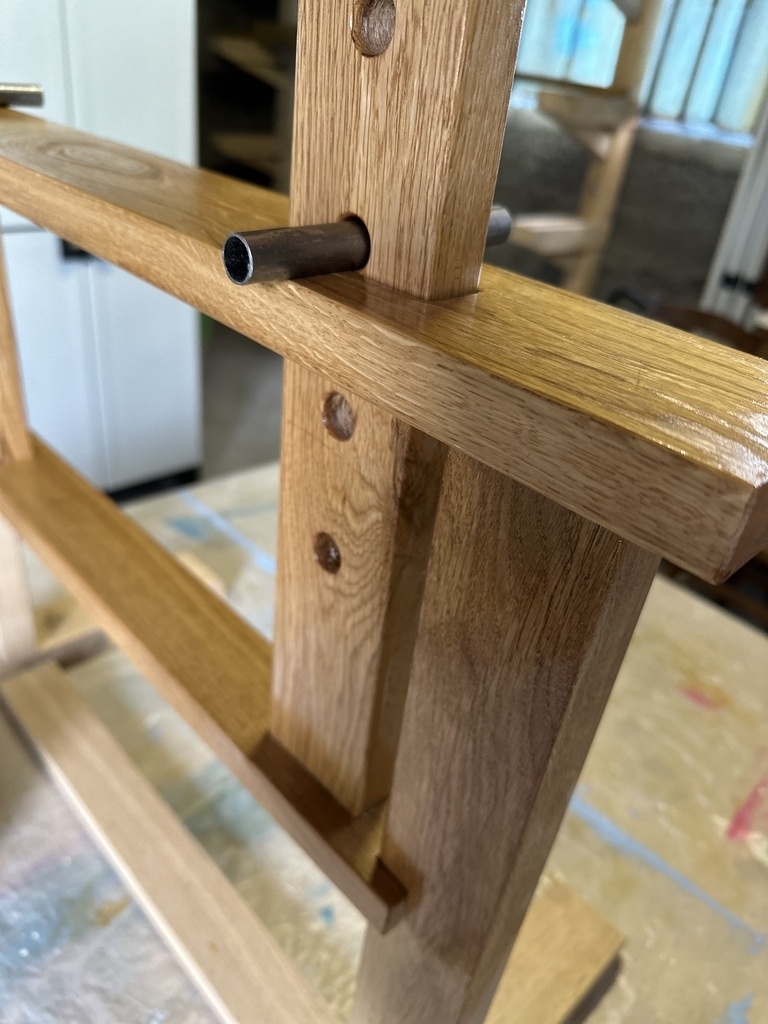

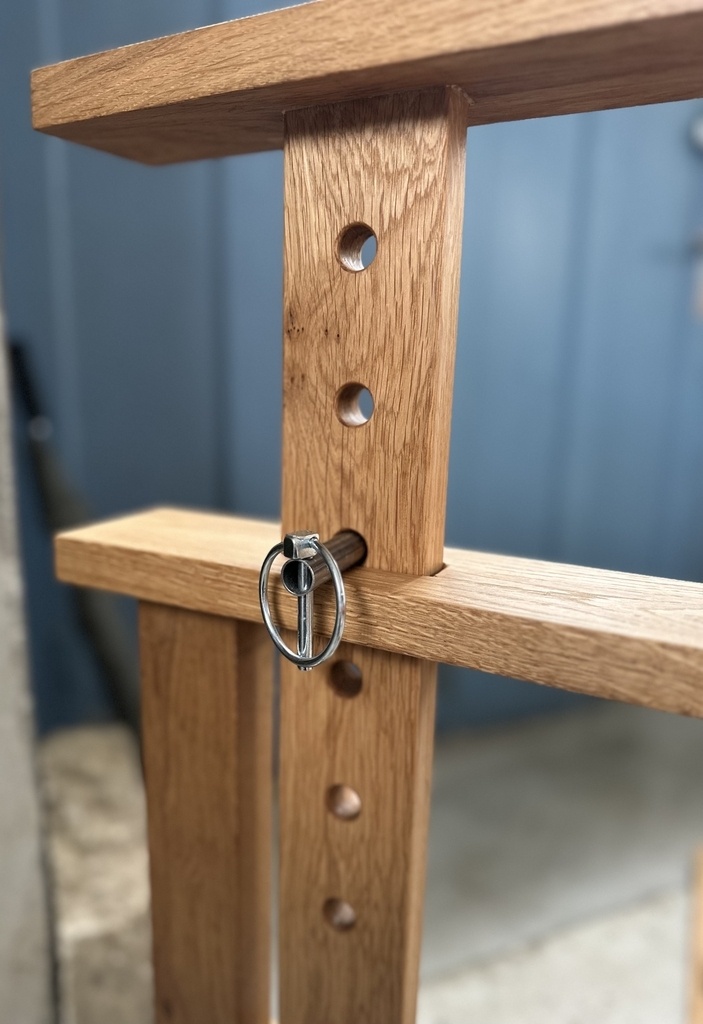

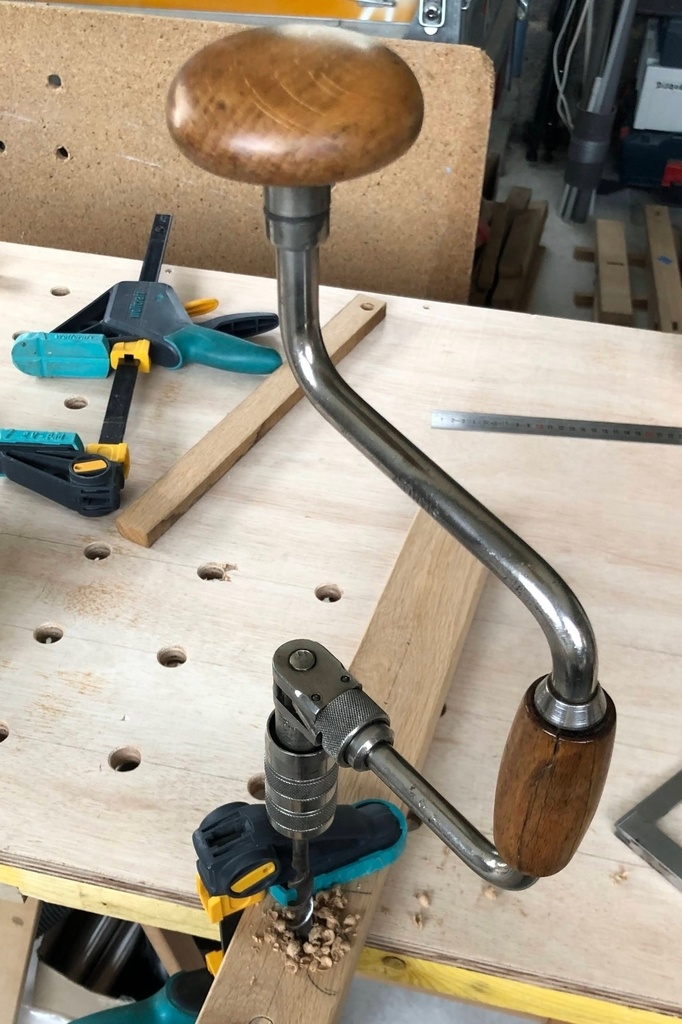

Pour réaliser les trous dans les 2 montants, j'ai utilisé un vilebrequin (merci glaude) avec des mèches que j'avais pris soin de faire affûter chez mon affuteur préféré ;-)

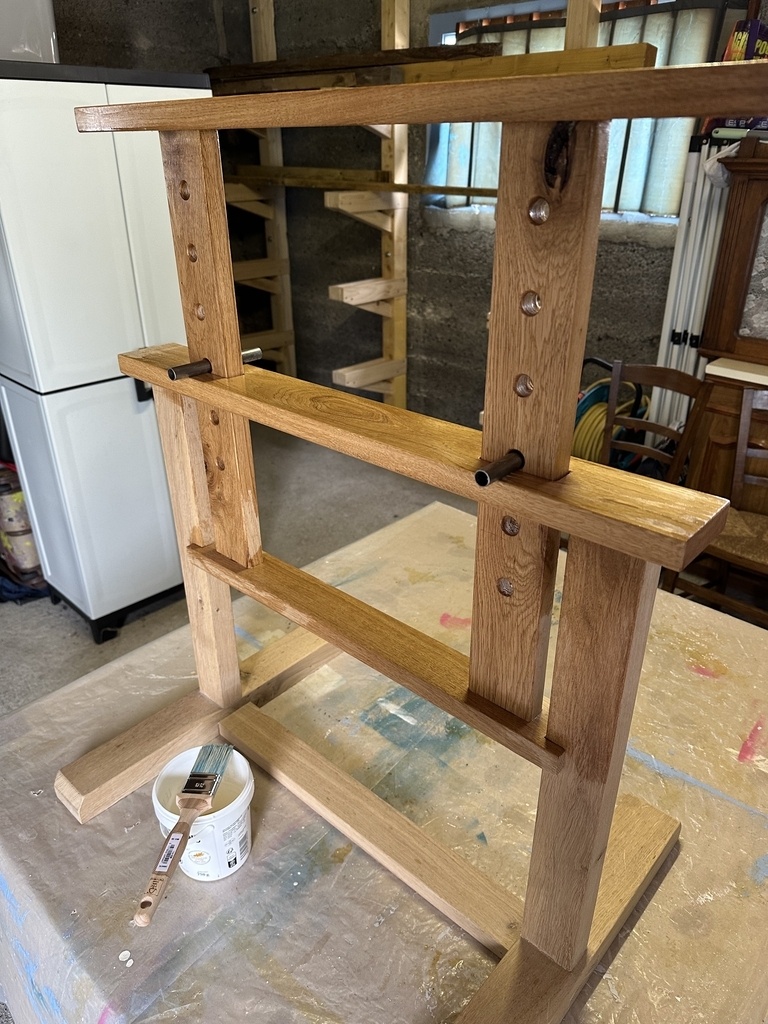

Et pour terminer, j'ai passé une couche d'huile de lin pour protéger le bois.

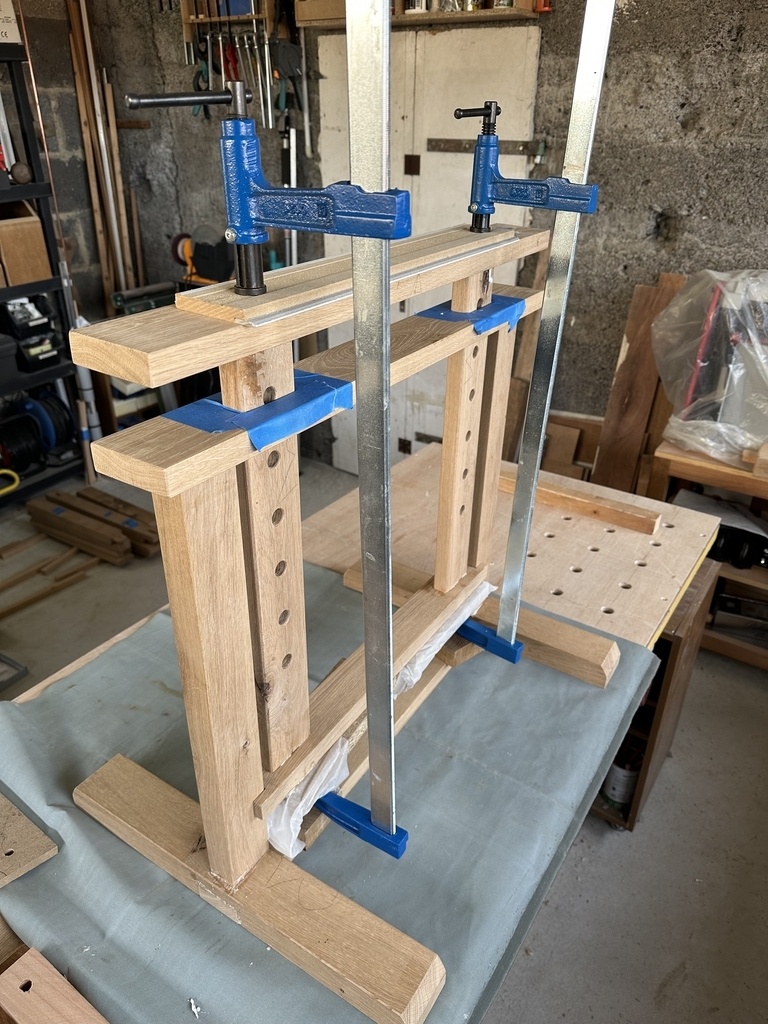

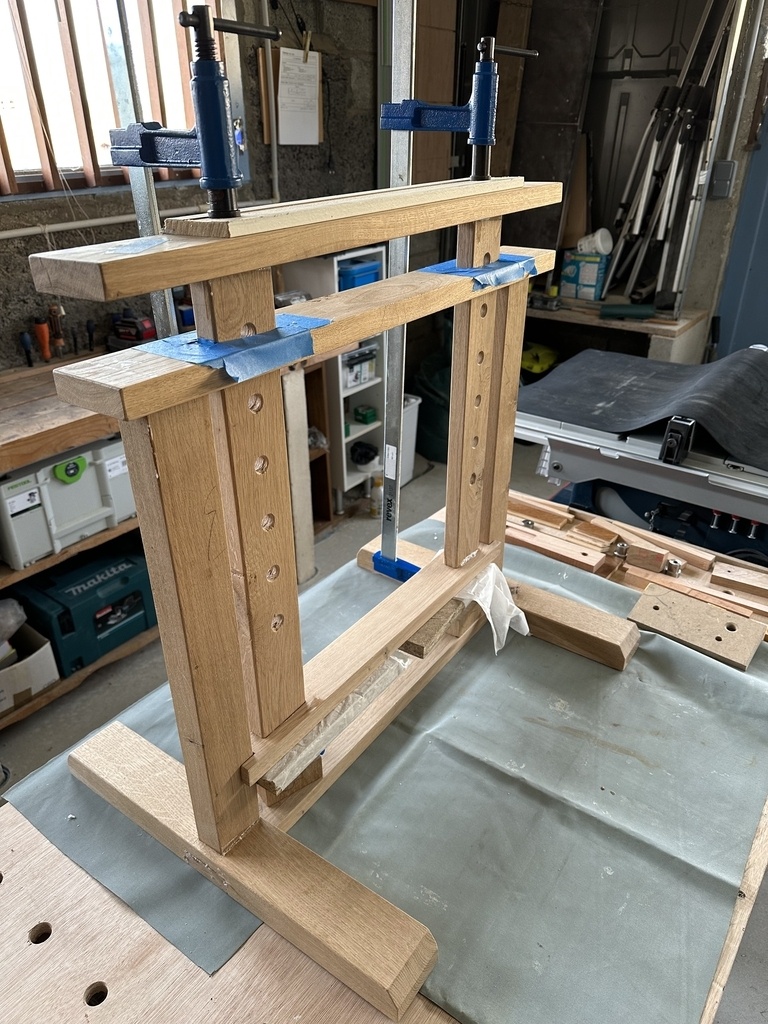

Le collage a été réalisé avec une colle PU

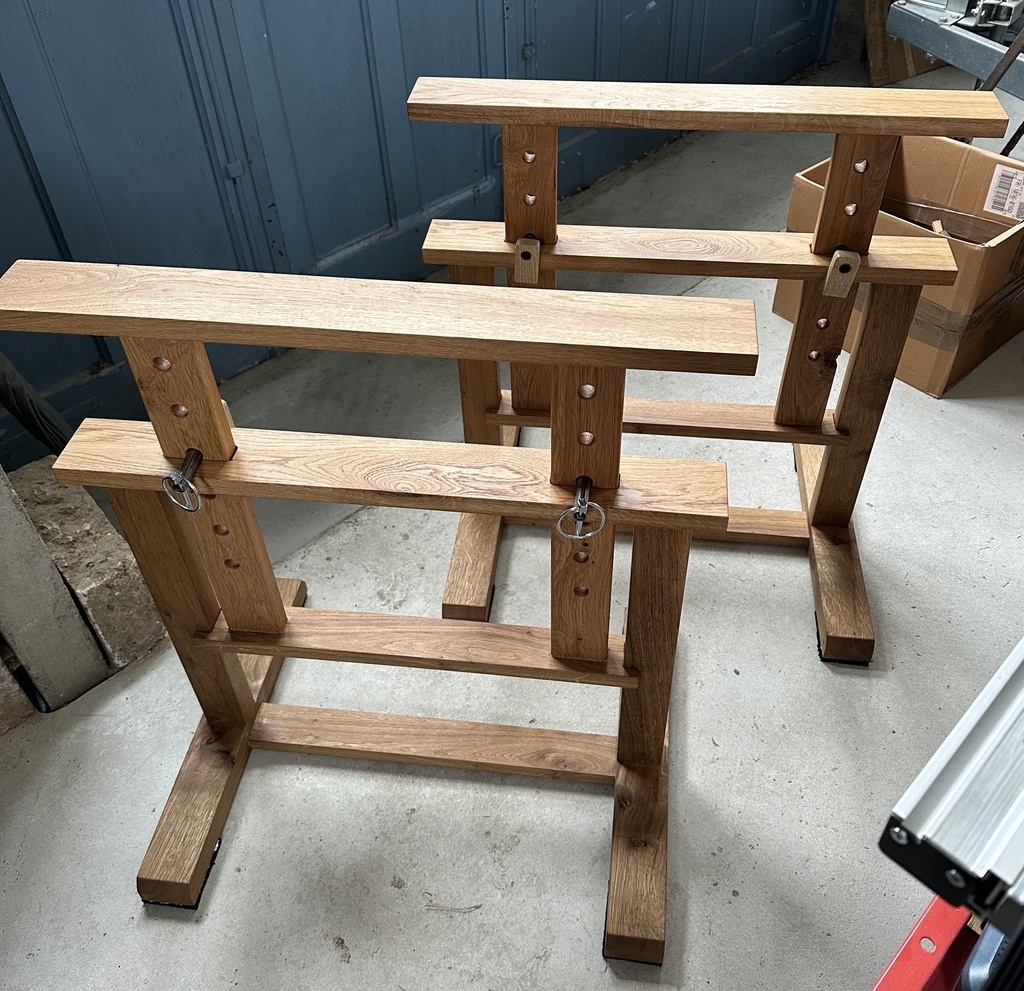

Voilà rien de bien exceptionnel mais je suis plutôt satisfait du résultat.
On verra à l'usage…
… et d'autres infos sur Instagram
instagram.com/xyloweb/
Publications associées
1 retour d'expérience

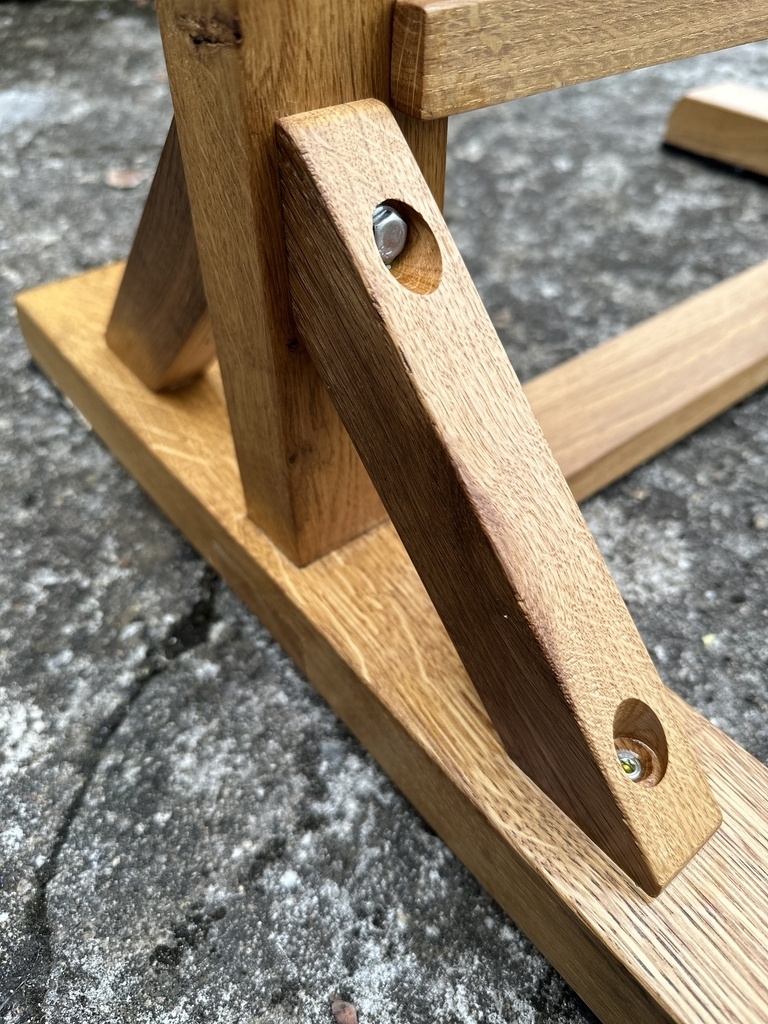

Après quelques mois d'utilisation je me suis vite rendu compte que même si les assemblages sont plutôt efficaces sur ces tréteaux en chêne je trouvais qu'ils manquaient un peu de rigidité.
Ce n'était pas vraiment une surprise car à la base je n'avais pas prévu de renfort au niveau des pieds.

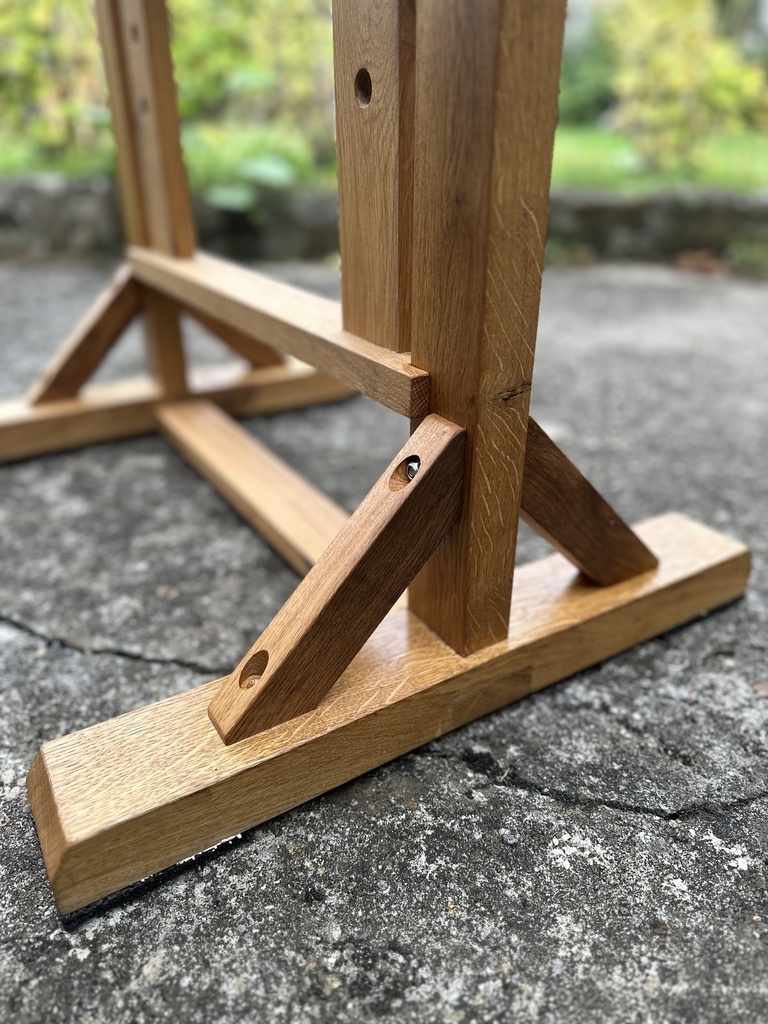

C'est chose faite, je vais pouvoir les charger sans crainte
Licence
Discussions
Beau travail
.
Merci Jean Galmot
Un travail soigné ! J'aurais presque peur de les abîmées, bravo!
Merci Jipeka
Salut.
Joli tréteaux
Ton affûteur préféré ne serait pas affût 16?
C’est bien ça.
Ils méritent à être connus.
Très sérieux, sympathiques et ils font du bon boulot.
xyloweb oui j'y vais régulièrement faire affûter mais outil et leur prend fraises et lames aussi
brie oui j’ai vu qu’ils vendaient du CMT et des lames La Forézienne
Très jolis !
On a le même fournisseur d'outils sur l'adb !
Ah oui je vois…
Bravo et merci pour le pas a pas ainsi que pour les plans ,-)
Merci Dobroo.
Content que mon partage soit apprécié.
Très joli travail quasiment entièrement à la main pour un résultat très propre.
Merci pour le partage détaillé.
Merci à toi bendu33
Joli!
Je crois que j'aurais mis des contreventements en bas des pieds. La fixation des montants sur les traverses des pieds me semble faible, d'autant plus qu'il n'y a plus beaucoup de matière. Un tréteau, il ne faut pas que cela s'écrase sur le coté... Si tu mets un peu de poids sur le tréteau, et que cela balance un peu, cela va faire crac...
Effectivement c’est une option à laquelle j’avais pensé.
En ajoutant tout simplement un triangle au niveau de la base des pieds dans le plan perpendiculaire au plan de la structure principale.
Tu penses peut-être pas à la même chose mais plutôt à un contreventement au niveau de la structure principale pour éviter la déformation du parallélépipède, c’est bien ça ?
Bon en tout cas, tel quel, je ferai un retour d’expérience et je serai peut-être amené à faire une v2
.
xyloweb Oui, je pensais surtout à un triangle perpendiculaire au plan. Un autre triangle pour éviter la déformation du parallélogramme pourrait aussi être utile.
A voir en les utilisant.
Kentaro merci pour tes conseils.
Salut Xyloweb.
Rien de bien exceptionnel ?
C'est un gros boulot et un résultat super.
Bravo !
Cdlt,
Rémy
Merci MRemy
Ils sont très beaux
Belle réalisation mine de rien c'est du travail pour arriver à ce résultat
c'est des tréteaux décoratif ou pour votre atelier ?
Pour l’atelier.
J’avais un stock de chêne déclassé alors je me suis fait plaisir
Comment s'appelle l'outil qui permet de faire les pré-trous en oblique sur la jambe de force ?
J’ai percé avec une mèche Forstner de 16mm en positionnant la pièce à 45 degrés dans un gabarit réalisé spécialement pour cette opération.
Voir instagram.com/...WZjMTM2ODFkZg== pour plus de détail.
xyloweb Ah oui, un contreventement, c'est quand même mieux!
trop beaux tes tréteaux, je n'oserai pas m'en servir dans l'atelier! par contre comme piétement pour un bureau la classe.
Oui tu vois, même avec du chêne déclassé, on peut faire des choses sympa…
