Laikeen

Système de maintien pour petites pièces

Cette création contient 1 retour d'expérience.

Bonjour,

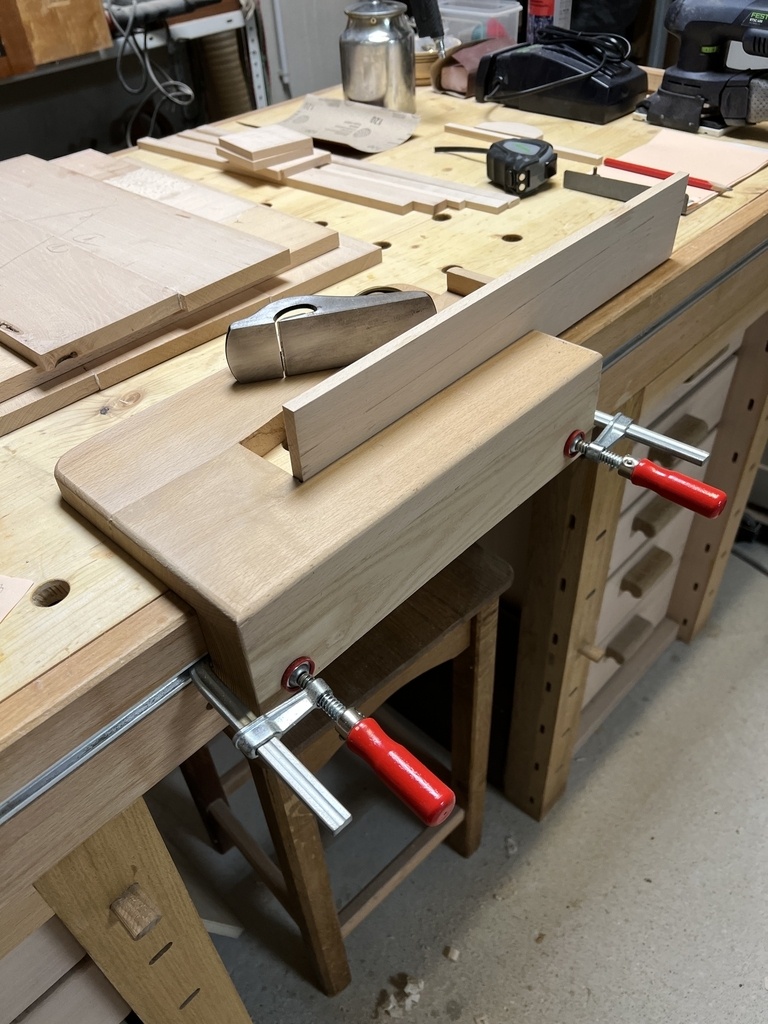

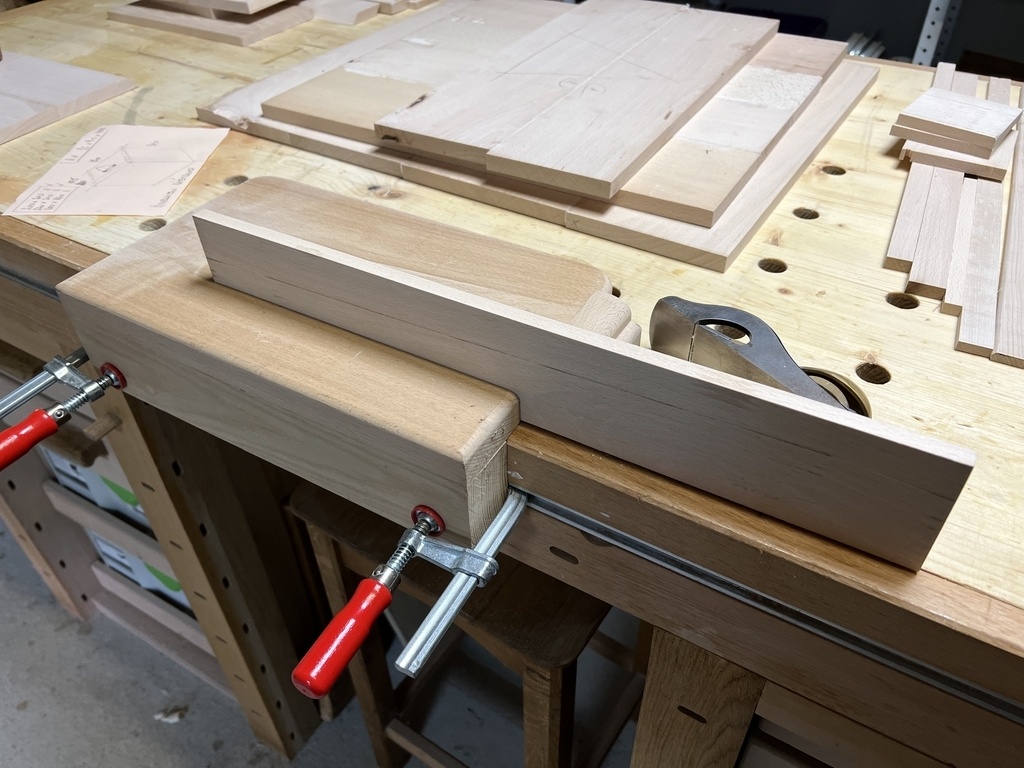

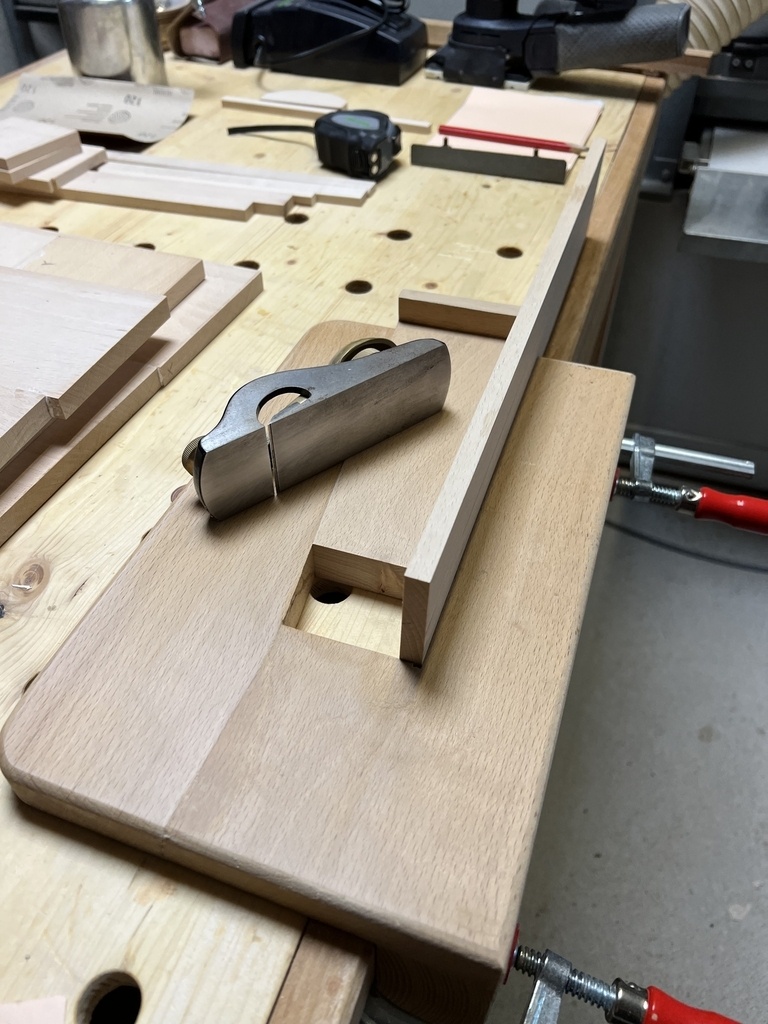

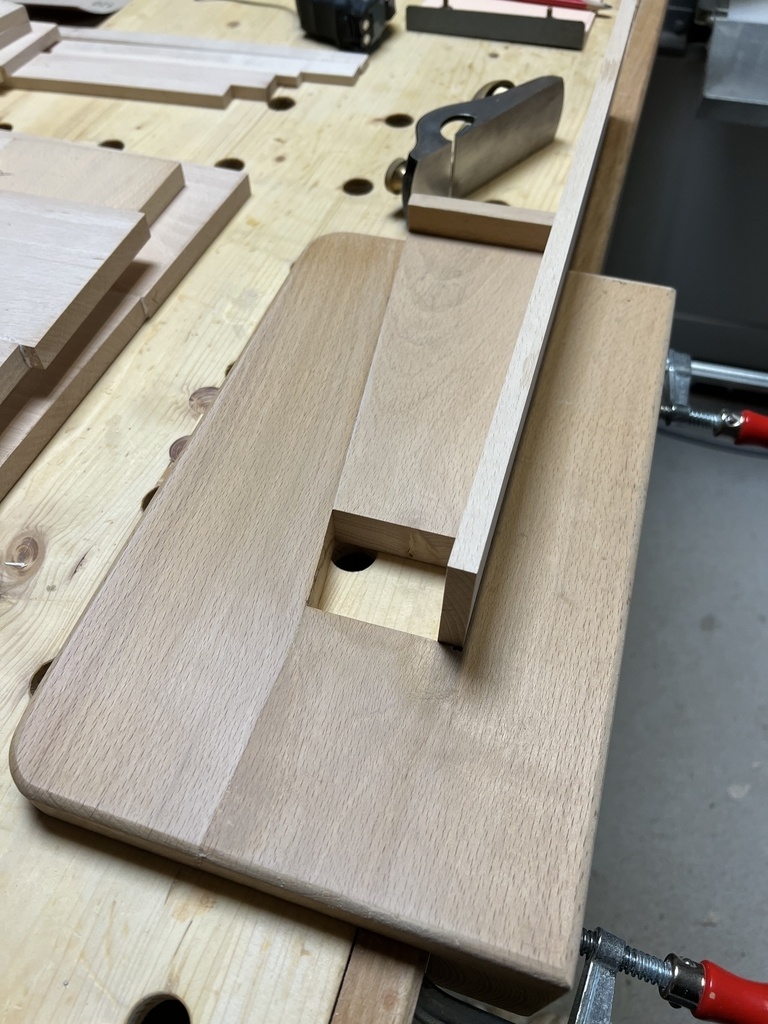

Les photos se passent de commentaires, il s'agit simplement d'un système de maintien pour les petites pièces pour le travail sur les chants.

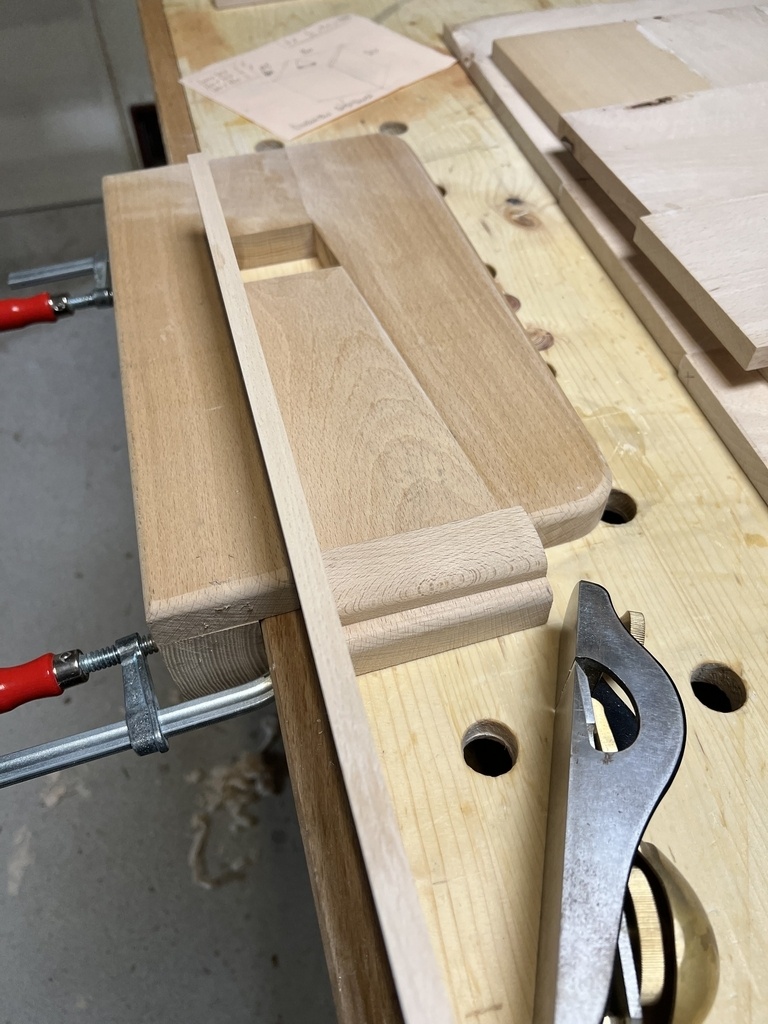

Le maintien de la pièce se fait par coincement avec une pièce biaise

Mis à jour

1 retour d'expérience

Laikeen
( Modifié )

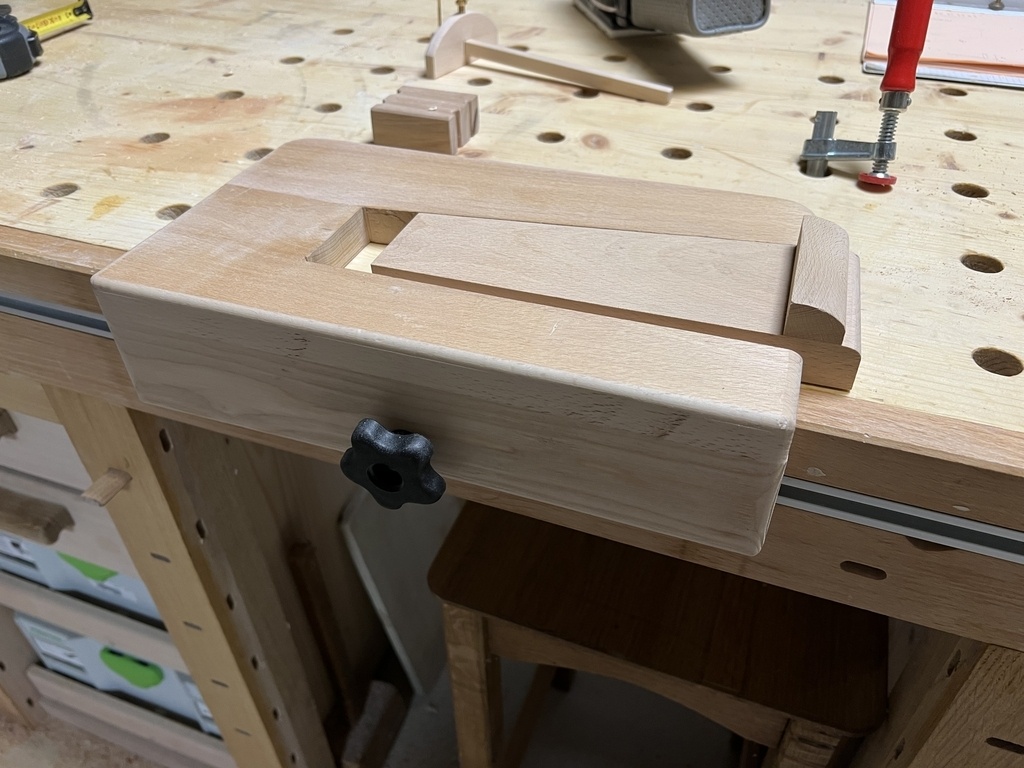

Système de maintien pour petites pièces V2,0

Eh bien, suite a quelques commentaires sur ce système, et bien que je n'ai eu aucun accident ou même incident depuis la publication, j'ai fais une mise a jour.
J'ai dû désépaissir le bloc frontal, je n'avais pas de visserie assez longue...

Désolé, le bouton de serrage est fait à l'imprimante 3D et pas en bois


Discussions

Laikeen a publié la création "Système de maintien pour petites pièces".
il y a 2 ans
Nicodu67

C'est malin !
Je mets l'idée de côté....

JPLegno
( Modifié )

J’aime bien aussi le principe, mais est-ce qu’un serrage par une poignée à excentrique ne gênerait pas moins que les serre-joints ? Je pense à un lardon dans la rainure et une tige filetée qui traverserait le bois qui est en appui contre la rainure.

Laikeen

Bonsoir, merci de vos appréciations;
Je n’ai pas cherché à faire autre chose comme fixation car je l’ai fait dans l’urgence…. Il y a une dizaine d’années et ne l’ ai jamais modifié mais tout est possible

Kentaro
( Modifié )

J'aime bien!

Comme Legno, tu peux essayer de trouver un système de fixation à l'établi moins encombrant et gênant.

sylvainlefrancomtois

+1 tu aurais pu te servir des trous de chiens ! 😉

JPLegno

sylvainlefrancomtois ta traduction : C’est sujet à commentaires déplacés...😜

dependancesbois

Excellent !!!!
J'avais le système de Elokaze dans les tuyaux mais je me demande si je vais pas m'orienter vers ton système en le bloquant dans ma presse !!!!

AvecUnBoutDeBois

Bonne idée. Merci pour le partage.

Mikabois
( Modifié )

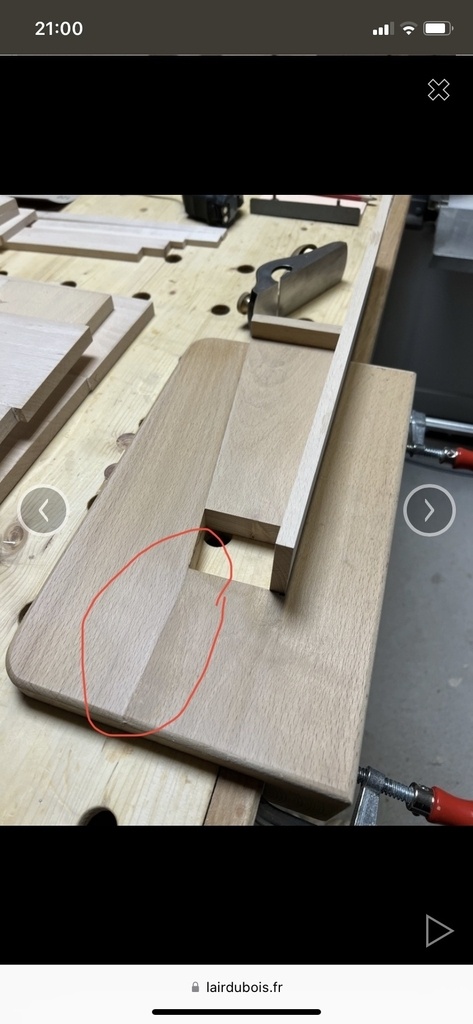

L’idée est pas mal du tout par contre a force j’aurai peur que ça casse au niveau du collage. Sinon vraiment pas bête comme idée. Je garde ça de côté

dneis

Je me suis dit la même chose.
Une tige filetée traversante dans l'épaisseur du plateau permettrait de résoudre le problème.

nicolasmichaleck

Brillant !!!

sylvainlefrancomtois
( Modifié )

👍 les systèmes coincés sont toujours performant et intéressant , Attention toutes fois au bois de fil ! ici même principe lairdubois.fr/...e-et-depaisseur

LionelDraghi
( Modifié )

Je plussoie par principe tout usage d'un coin :-)
En plus ici, c'est une très belle réalisation!

C'est un dispositif "historique" qui était parfois inséré directement dans l'épaisseur de l'établi, pour tenir les pièces horizontalement (comme ici), ou verticalement.
Dans les deux cas, l'accessibilité et la facilité d'usage des presses a fait perdre de la pertinence au dispositif.

Sinon, même remarque que les autres :

  • avec cette disposition des serre-joints, la probabilité d'hématomes (voire d'émasculation) est pour moi d'environ... 100% :-)
    Je te dirais bien que la forme que tu as donné à ton montage permet de le coincer dans une presse, donc pas de soucis, mais justement si tu as une presse le dispositif ne se justifie plus guère, me semble-t-il.
  • le risque de casse soulevé par Mikabois : mais peut-être as-tu inséré une tige filetée ou un tourillon en travers?

Et j'en ajoute une concernant la facilité de "décoinçage" : bien vu le rebord sur l'arrière du coin. Mais je suppose que tu mets un petit coup de maillet pour le décoincer?
Pour éviter, là aussi, un risque de casse, je le placerais plutôt à l'avant, ou sur le dessus, avec un emboitement adapté, de façon que le coup de maillet fasse travailler l'ensemble en compression et pas en arrachement.
Mais c'est de la théorie, je n'ai pas essayé.

Très joli, en tout cas!

LionelDraghi

J'avais pas vu ta réponse précédente ou tu dis que ce montage à dix ans.
Bon ben je crois qu'on peut laisser tomber les remarques sur la solidité :-)

Laikeen
( Modifié )

Bonjour,

pour l'assemblage j'ai inséré un faux tenon, ce qui permet de croiser le sens du fil et d'améliorer nettement la solidité.
Pour ce qui est de l'émasculation... j'ai toujours mon "outillage" sur moi....😉 mais je le modifierai a l'occasion quand j'en aurai le temps... ou que je le prendrai
Je n'utilise pas de presse pour travailler, je bosse surtout sur des petites pièces

LionelDraghi
dependancesbois
( Modifié )

Laikeen
" Pour ce qui est de l'émasculation... j'ai toujours mon "outillage" sur moi....😉 mais je le modifierai a l'occasion quand j'en aurai le temps..."

Euh ....🤔...???

zag89

Bonne idée
Pour faire quelques pièces par an ça me parait suffisamment robuste.Pour coincer une pièce un serrage à la main suffit. J'utilise le même principe mais avec des ronds enfoncés dans les trous de la table de qui permet de faire varier la largeur des pièces.
Et ca évite le problème d'accident de "...censuré..."!!!

MRemy

Bonsoir Laikeen.
Pas bête du tout.
J'aime bien aussi le rail en façade de l'établi. Du coup, pas besoin de presse frontale ?
Cdlt,
Rémy

Laikeen a ajouté un retour d'expérience "Système de maintien pour petites pièces V2,0".
