J'ai au détour de mes trajets en vélo trouvé un vieux cric cassé abandonné là. Je me suis proposé de lui donner sur seconde vie. J'en ai donc extrait la vis et les écrous pour en faire une presse de bout d'établi.

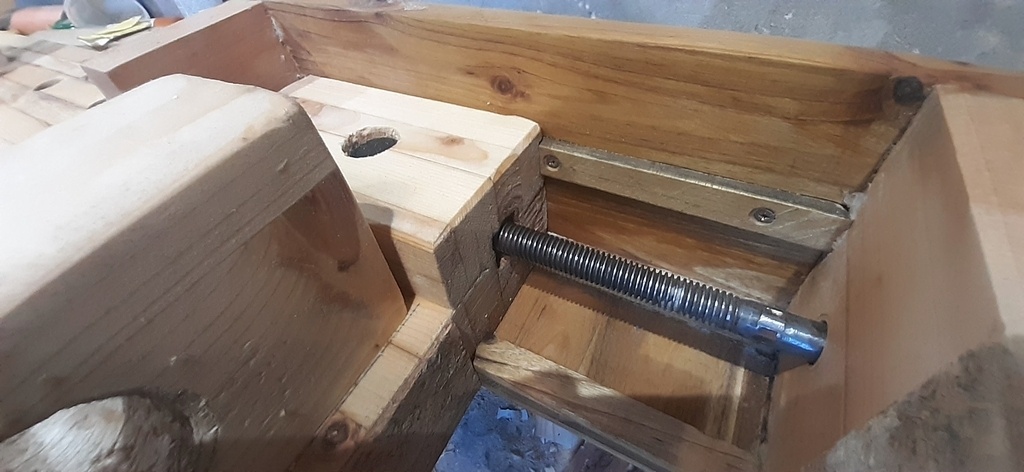

Le principe de cette presse est un chariot (une boite fermée sur 4 côtés) qui va translater horizontalement sur la partie fixe de l'établi (berceau) dans laquelle est inséré l'écrou fileté du cric.

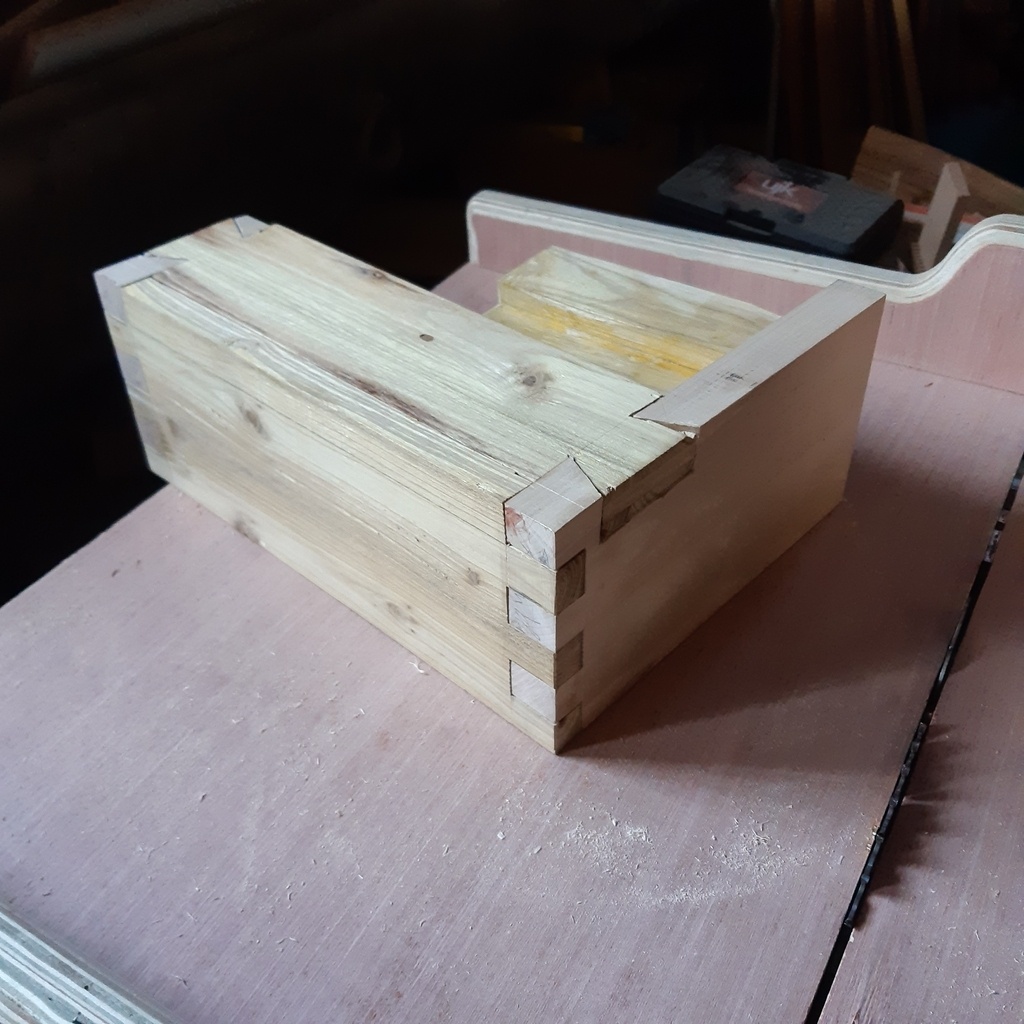

Au niveau des zones de glissement j'ai réalisé des rainures pour maintenir l'axe de translation pour ce qui est de la zone horizontale et maintenir le plan de translation pour ce qui est de la zone verticale. Sur la zone verticale, j'ai réalisé des rainures dans le chariot et le berceau. Deux tasseaux sont vissés après assemblage pour bloquer l’ensemble.

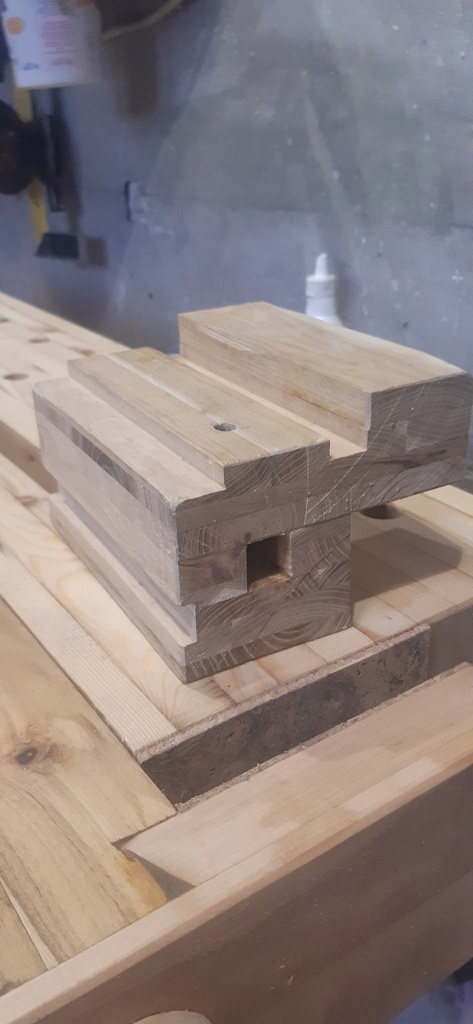

Le bloc présenté sur la photo est une copie de la partie fixe de la presse (berceau) intégrée à l'établi.

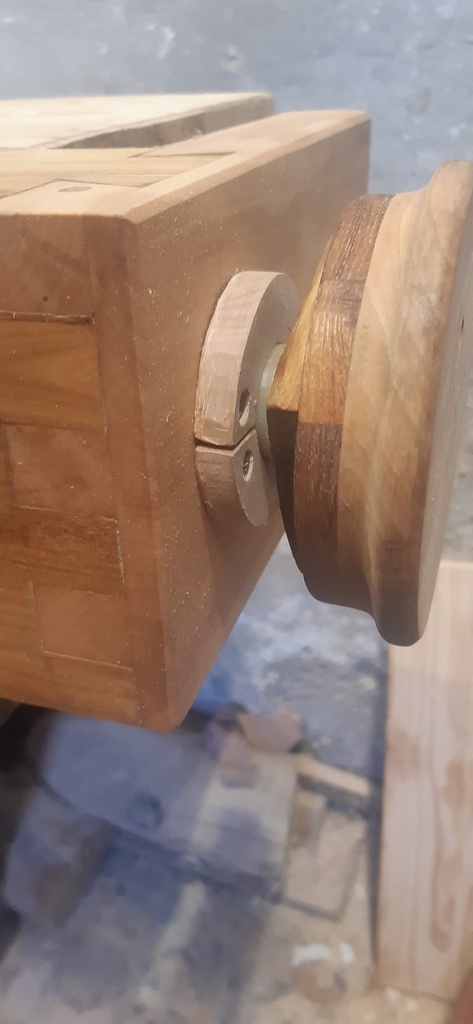

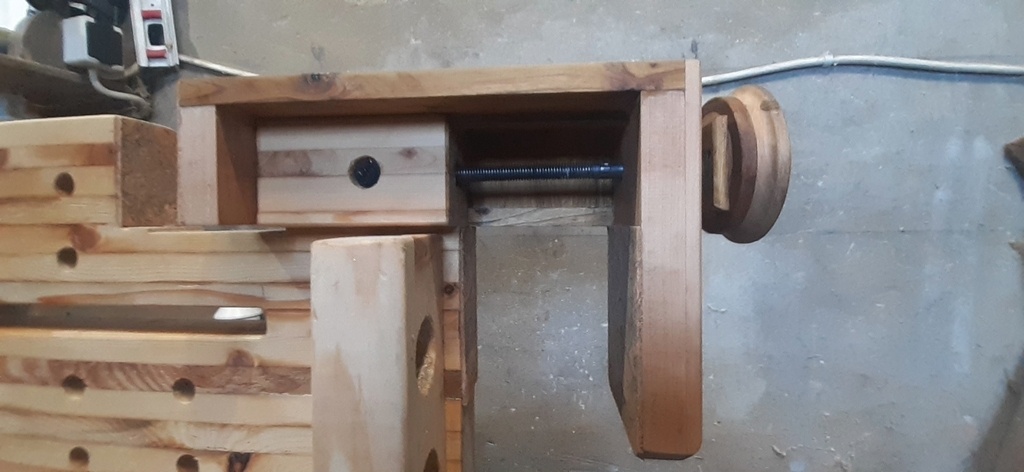

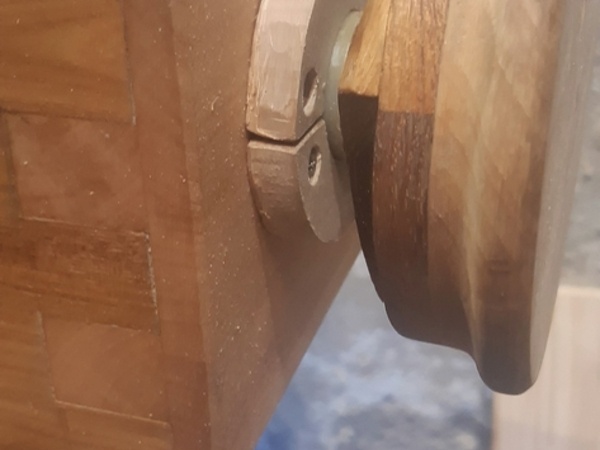

Au niveau de la tête de vis se situe un écrou non fileté bloqué en translation. Ce dernier est intégré au chariot. La tête de vis est intégrée dans un volant de bois.
Ces éléments sont réalisés en acacia et érable.

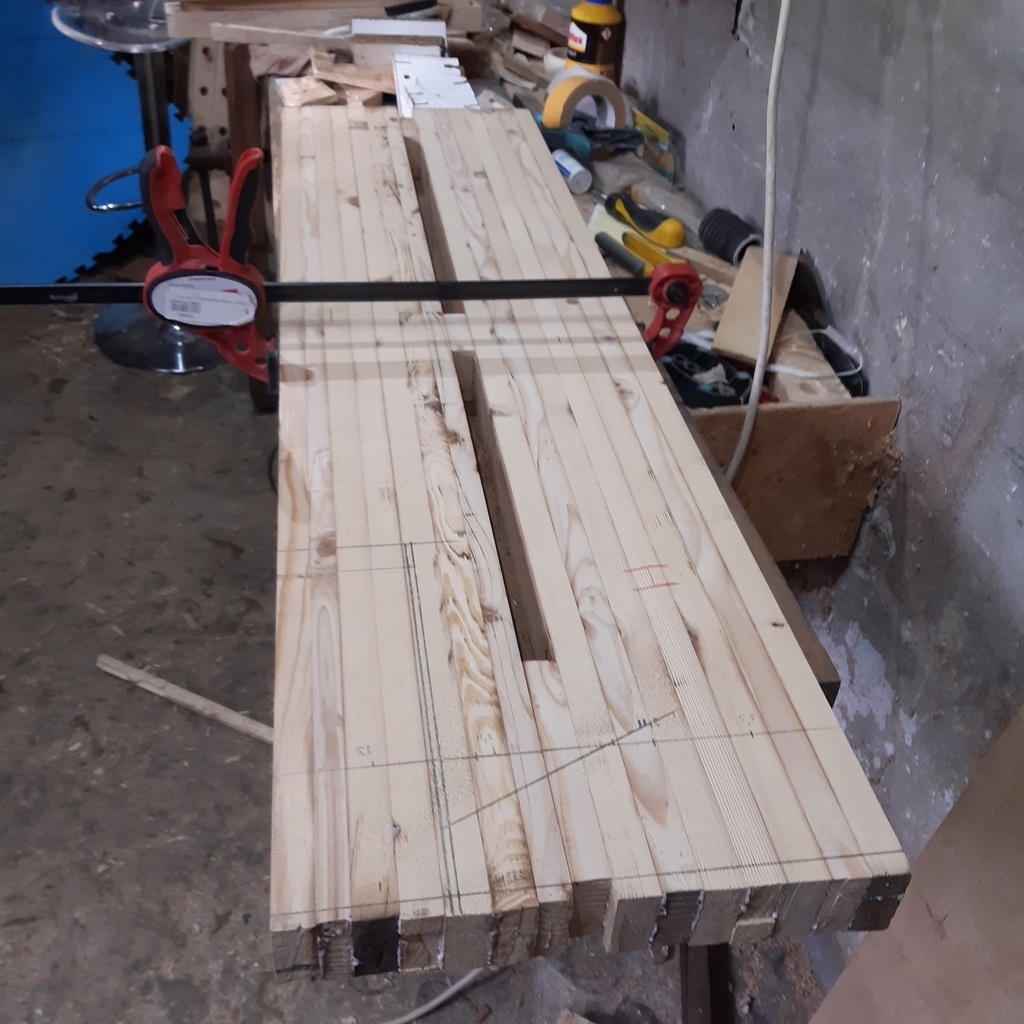

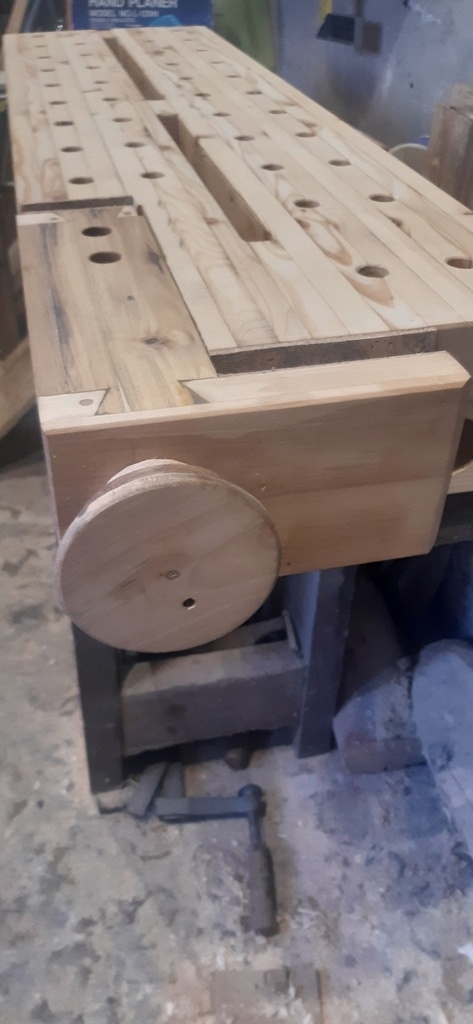

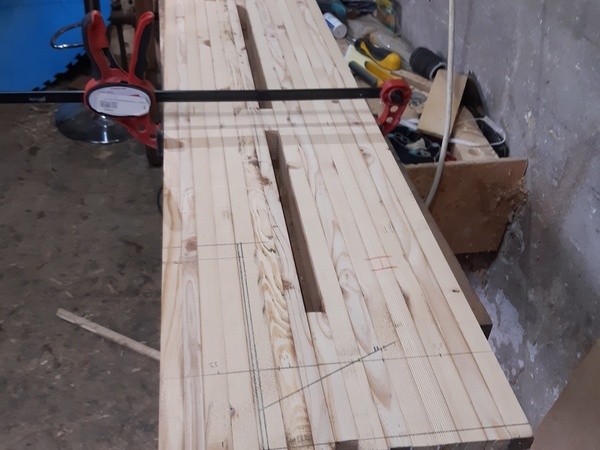

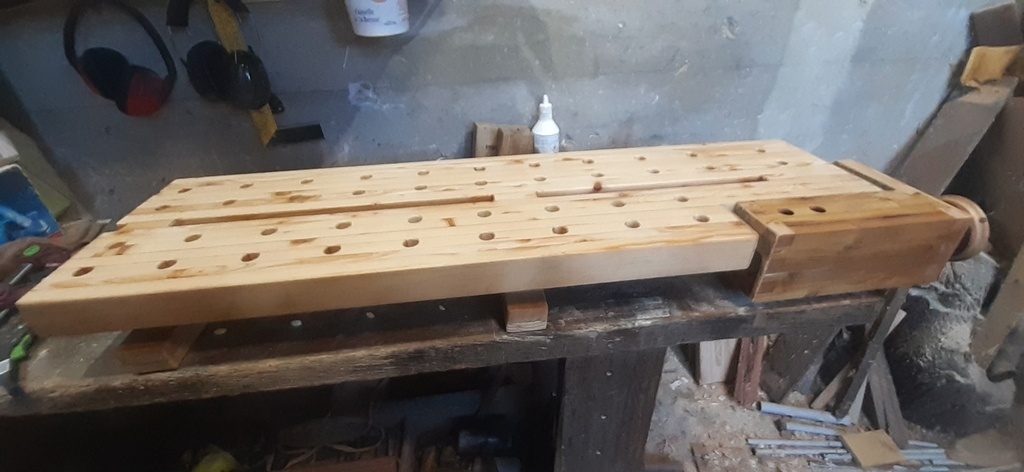

Tout ceci étant fait il a fallu réaliser un établi portatif pour l’accueillir et valider le fonctionnement. J'ai choisi de réaliser un établi portatif à partir de vieux morceaux de parquet de grange surement un peu tendre mais on verra à l'usage. Je ne détaille pas cet élément, les photos parlent d'elles même.
Au final, cela fonctionne plutôt bien même s'il faut être patient lors de la manipulation de cette presse (le pas de la vis est un peu petit). Pour y remédier on peut imaginer deux solutions :
- Intégrer un tirefond au niveau de l'axe de rotation et s'aider d'une visseuse pour les opérations d'approche. Cela serait à mon avis fonctionnel mais je n'ai pas envie de mettre un tire fond à cet endroit (peu esthétique).
- Intégrer une boule sur le volant de la presse. Cela me conviendrait beaucoup mieux mais je ne sais comment la réaliser (pas de tour) ni comment la fixer avec un roulement - je suis preneur de vos conseils avisés et idées sur ce point.
Licence
Discussions
bonjour
pour la boule, il est possible de faire un tour improvisé avec une perceuse montée sur support (pour avoir les mains libres...)
prendre un morceau de carrelet, percer dans l'axe pour insérer une tige filetée, serrer le bois entre deux boulons, monter sur la perceuse...
il est judicieux de casser les angles à la scie, au rabot... pour avoir un octogone, ça ira plus vite et limitera les à-coups, ensuite perceuse en rotation, on attaque doucement avec une râpe demi-ronde pour obtenir la forme désirée. il faut garder la main légère et tenir fermement la râpe (gants cuir, lunettes...) pour éviter les accidents...
ensuite pour fixer la boule sur le volant, boulon rond tête carrée (TRCC) assez long pour que toute la boule soit sur la partie lisse du boulon. rondelle (de chaque coté de la boule) + écrou freiné, couper la partie filetée excédentaire, limer les éventuelles bavure, ça devrait marcher.
pas besoin de roulement, éventuellement un peu de paraffine autour de l'axe...
merci pour ce conseil. je vais essayer à l'occasion.
Bonjour.
Pour les petit pas de vis, il y a la solution du "Quick Release" en anglais (dévissage rapide). En gros, l'idée est de couper l'écrou de serrage en 2 et de monter une section sur une partie mobile de manière ce qu'il soit en prise que lors du serrage.
Il existe plusieurs tuto vidéo. Faire une recherche sur "Quick Release Vice Mechanism".
Easy Quick Release Vice Mechanism
J'ai ca dans ma liste de trucs sympa a réaliser... ;o)
