Après des années à regarder les réalisation des autres avec envie, voici ma première réalisation en solo, dans mon nouvel atelier avec ma nouvelle machine.
Beaucoup de premières fois, quelques conneries mais je suis content du résultat.
A voir dans le temps si c'est fonctionnel.

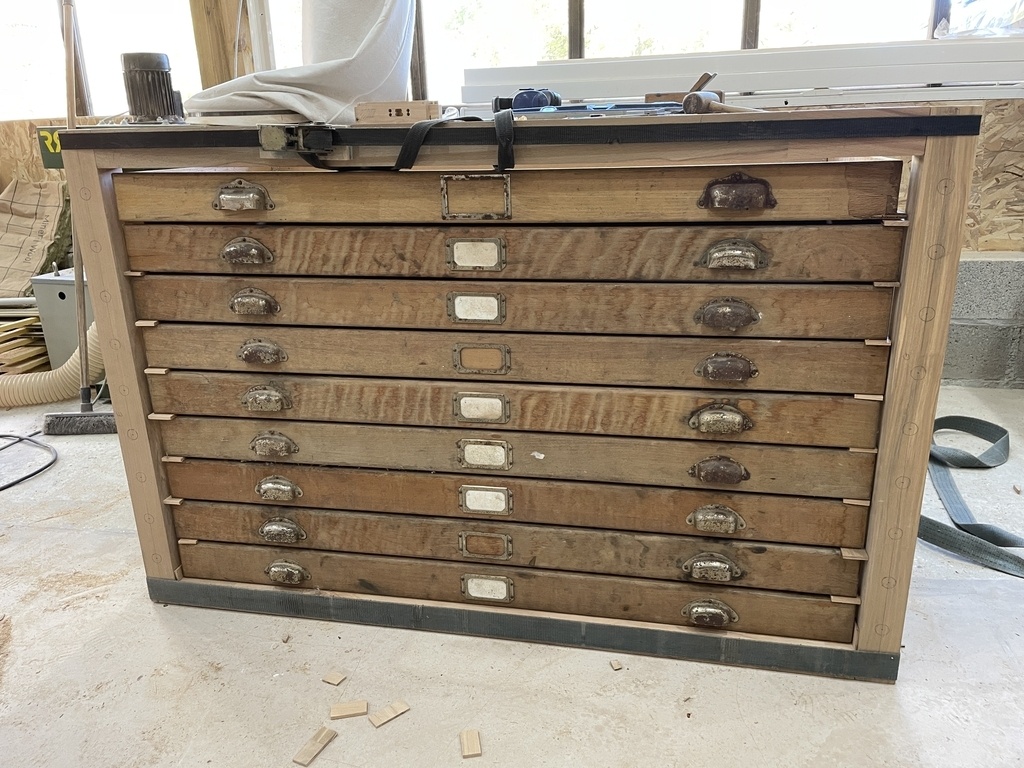

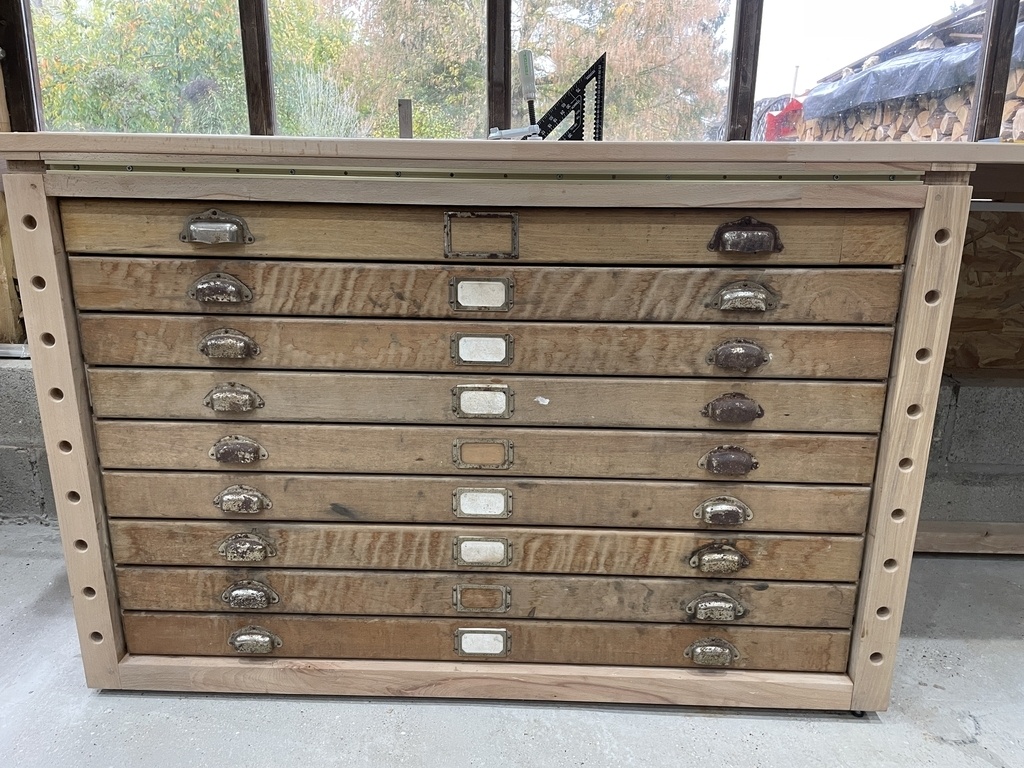

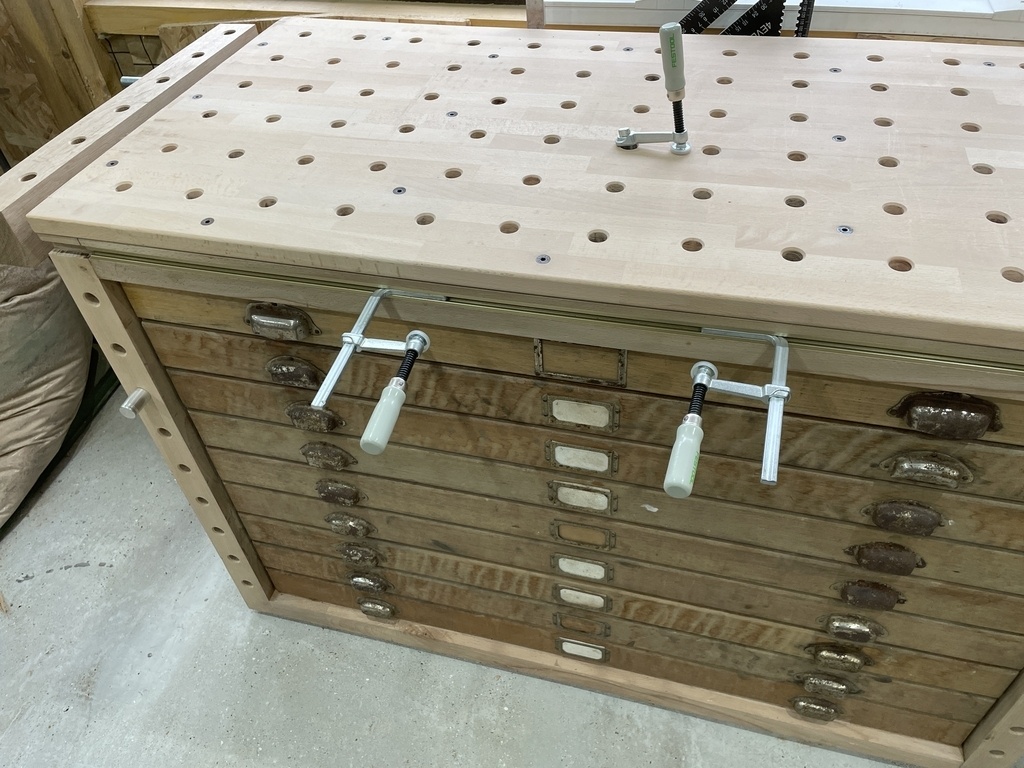

Le design et les choix ont été complétement orientés par un lot de tiroirs grand format que j'ai ramassés sur le trottoir (les gens sont fou !). J'ai tout de suite adoré ses tiroirs type meuble de métier anciens avec porte étiquette juste rouillé comme il faut.
Il y avait 10 tiroirs dont un complétement vrillé et inutilisable et un autre avec une façade abimé.

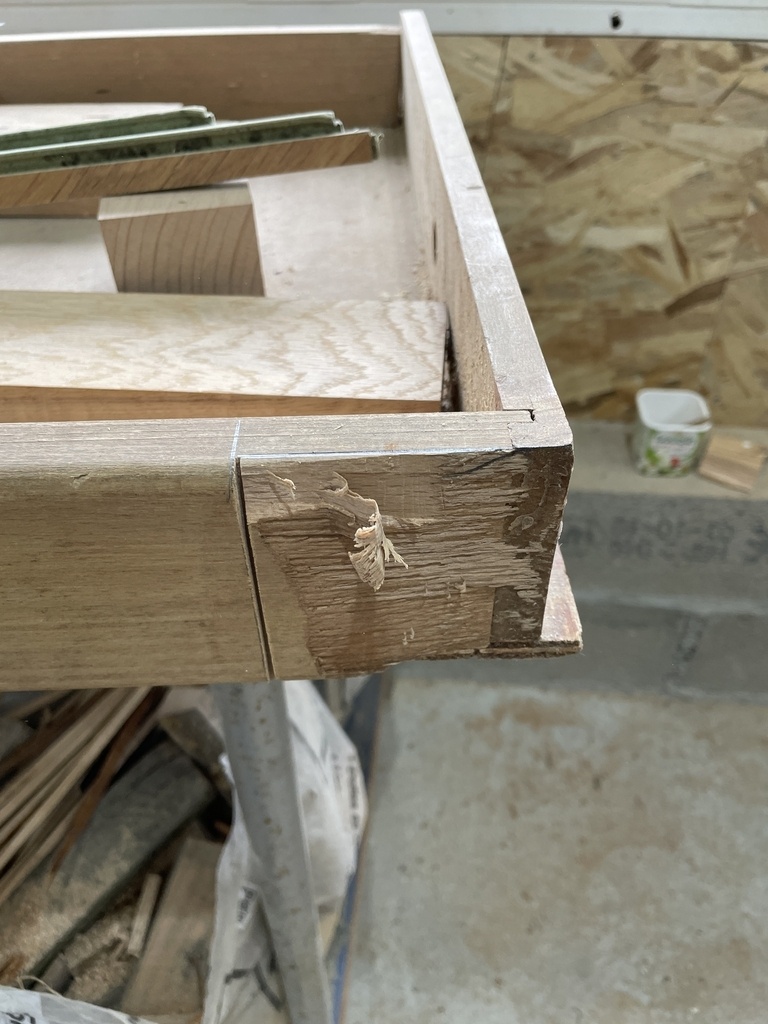

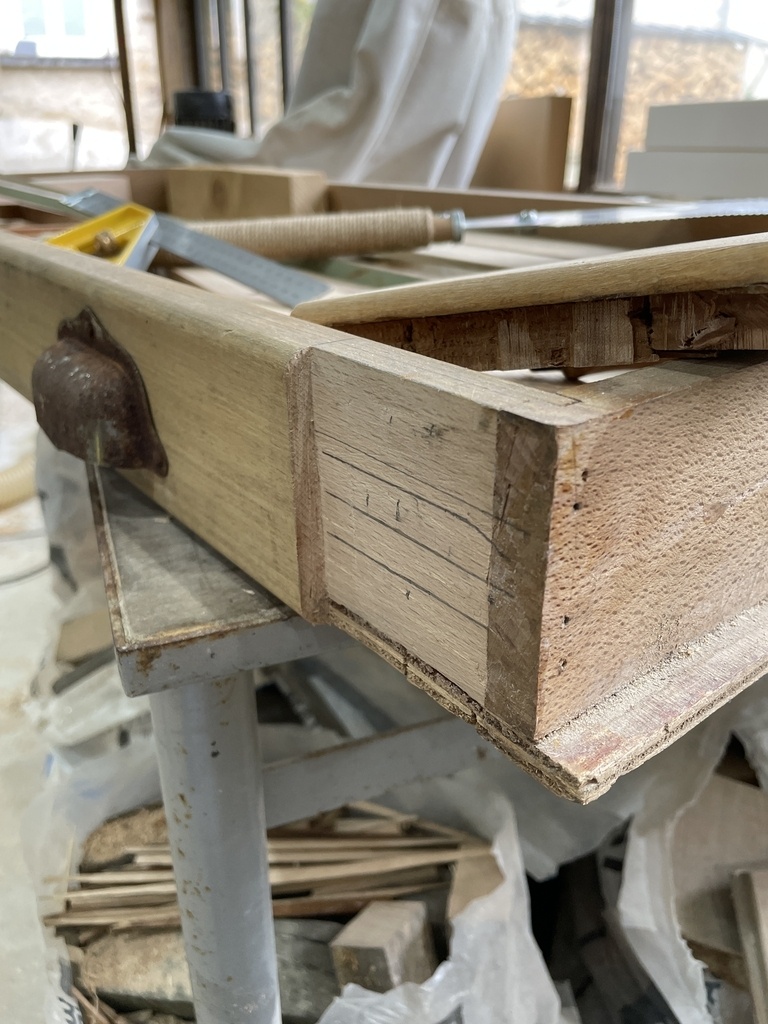

J'ai pu réparer la façade abimé avec le tiroir vrillé et 9 tiroirs c’était parfait pour la hauteur!

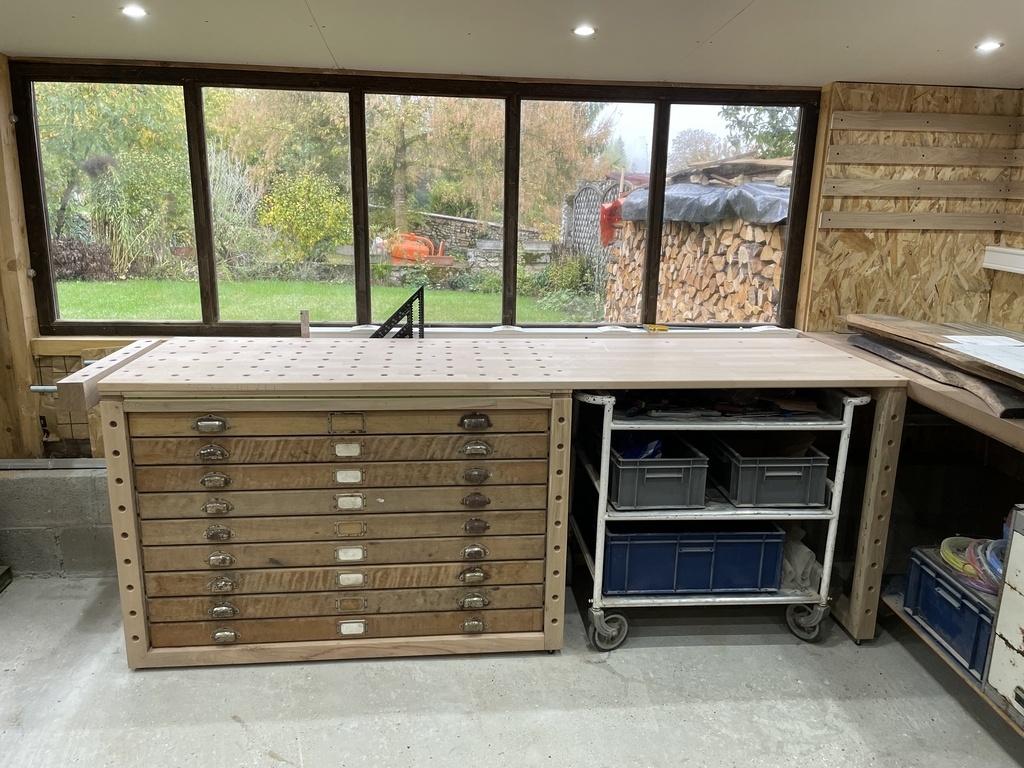

La 2eme contrainte c’était de pouvoir ranger la servante à roulette sous le plateau.
La 3eme contrainte c'est de pouvoir réutiliser pas mal de matériaux de recup que j'avais accumulés:
- Les tiroirs
- Le piétement et les traverses sont fait avec des chevrons en hêtres de récupération
- L'habillage sur les cotés et le fond des tiroirs est réalisé avec des lames de stratifiés motif point de Hongrie également ramassés sur le trottoirs (plusieurs paquets neuf tout emballés: les rainures et languettes en s'emboitaient pas du tout => parquet impossible a poser). Bon plan mais quelle merde à couper le stratifié.
Au final j'ai acheté le plateau en hêtre et le rail en T.

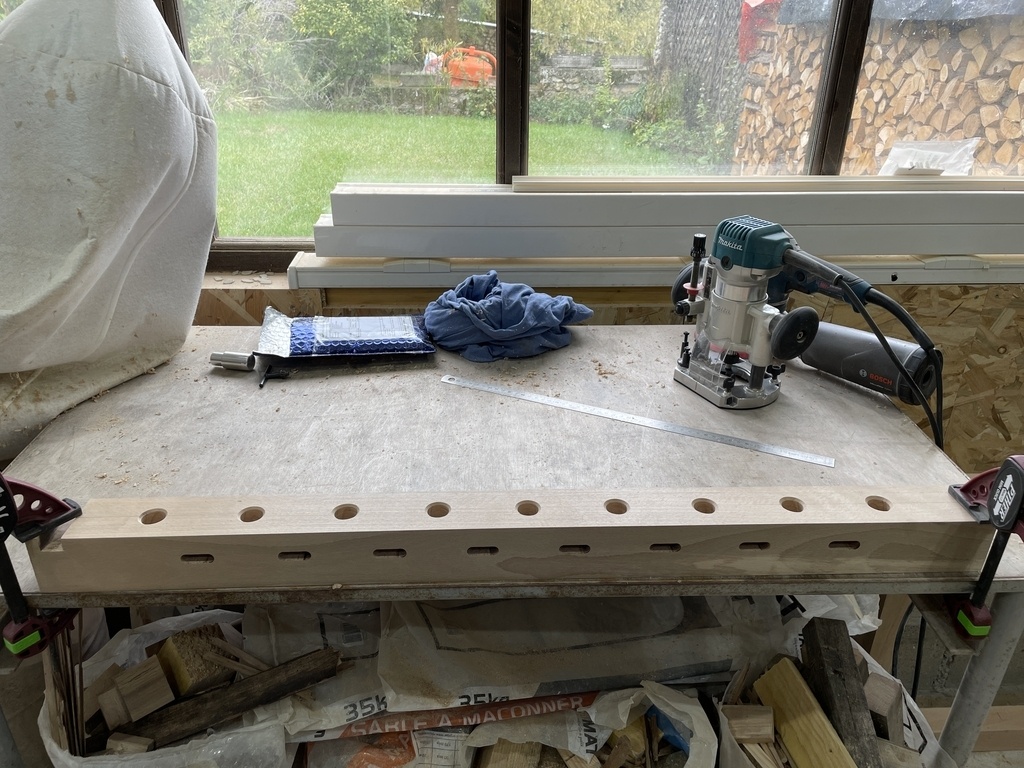

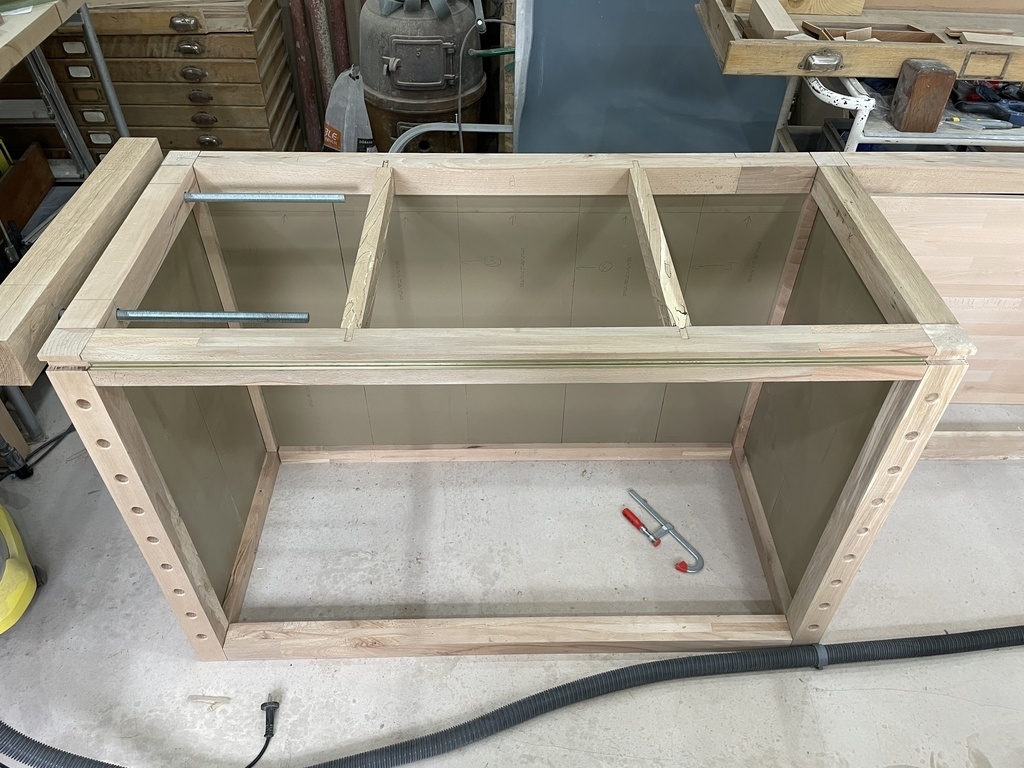

Pour la réalisation, rien de compliqué une fois le plan bien pensé: piétement assemblé tenon mortaise chevillé. Pour les traverses hautes et basses coté tiroirs j'ai recollé 3 épaisseurs avec fausses languettes pour avoir 135cm de longueur.

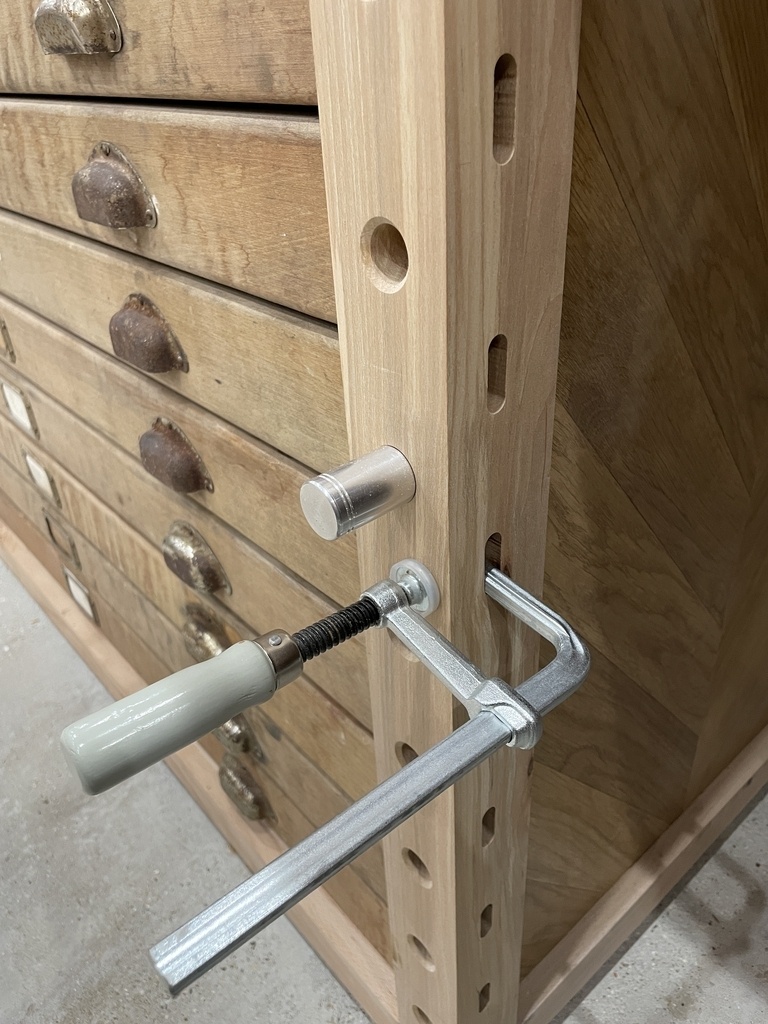

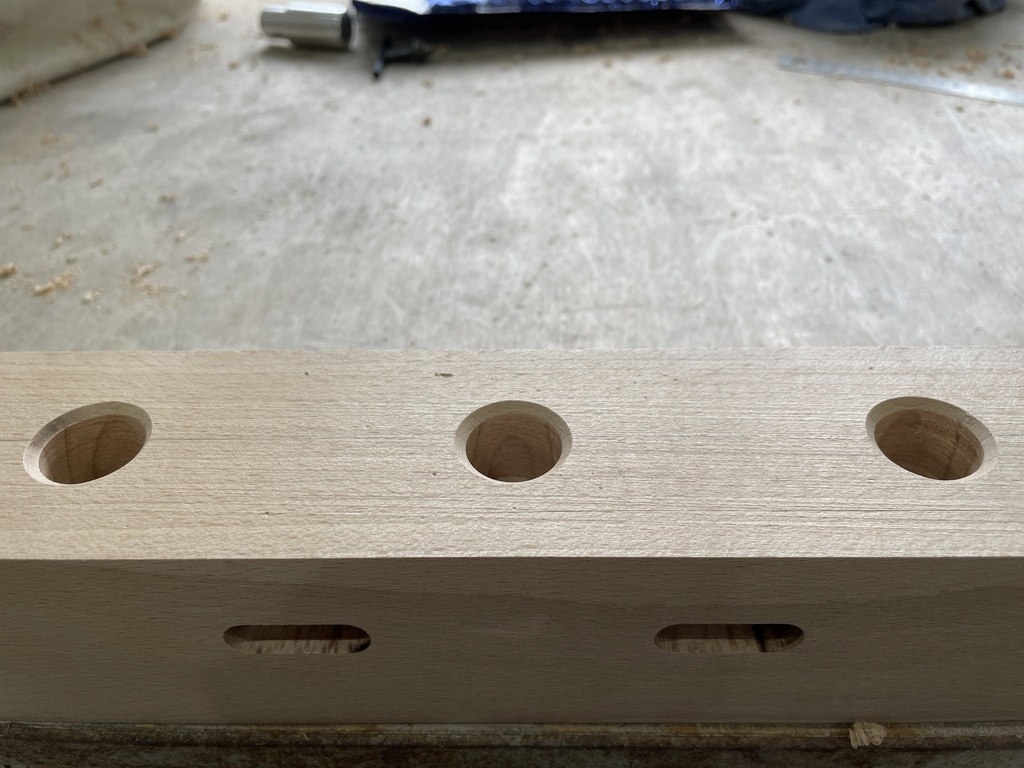

Pas mal de trous ronds et oblongs sur le piétement pour accueillir des bench dogs et des serres joints festool.

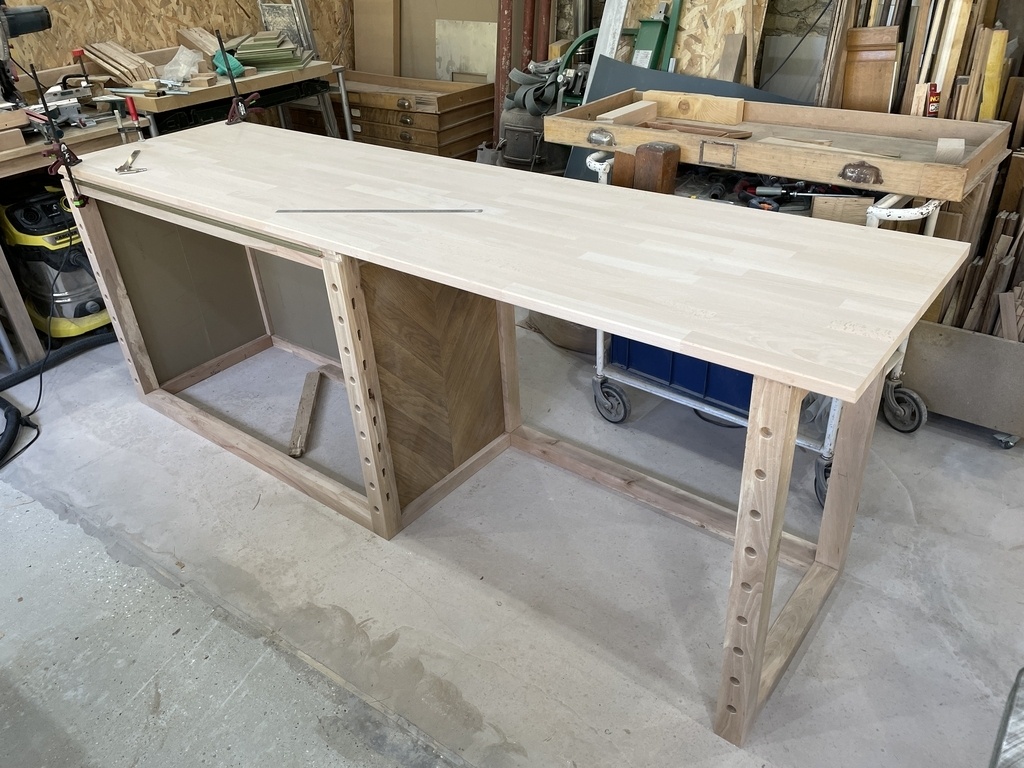

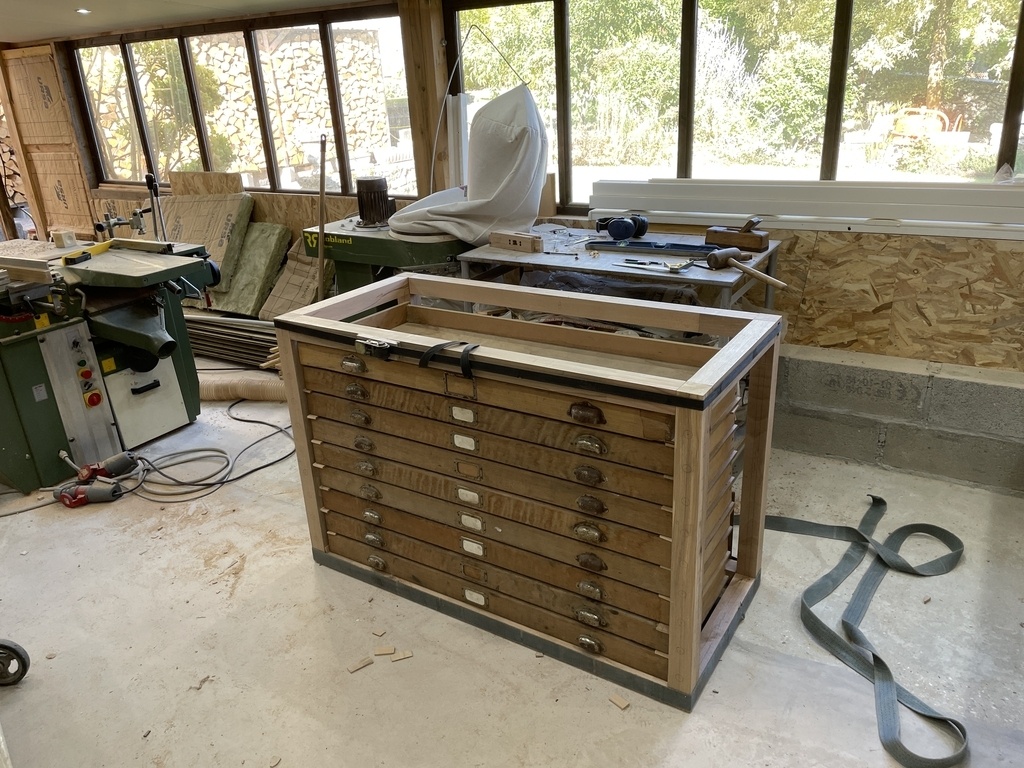

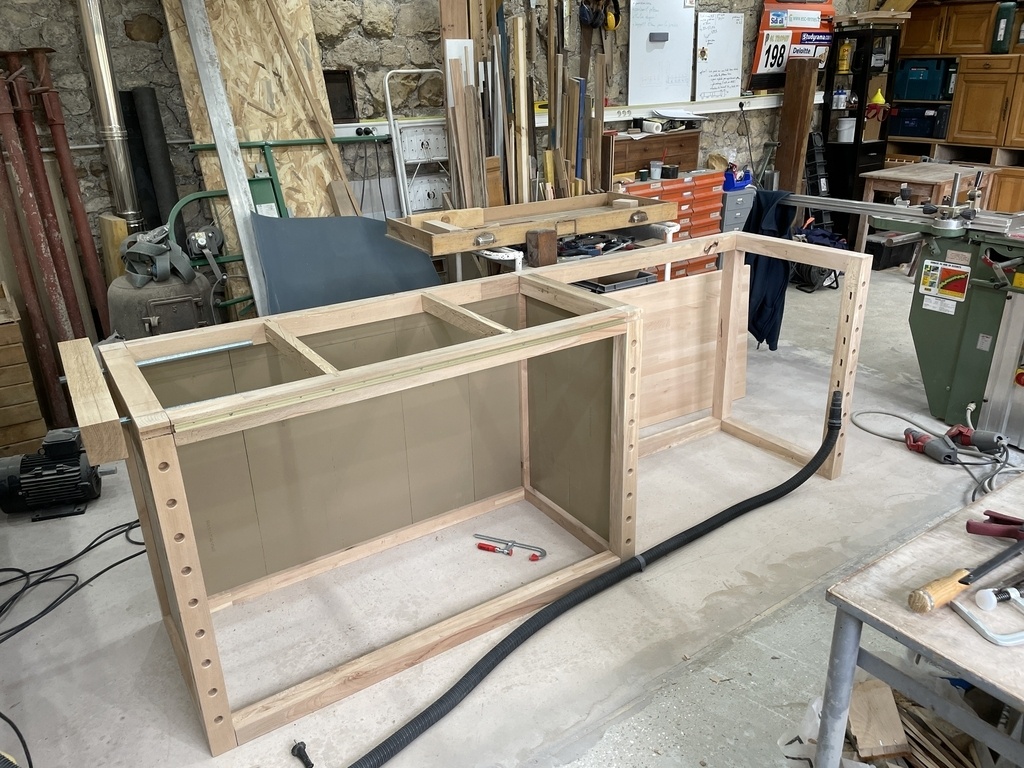

Montage à blanc et essais des tiroirs

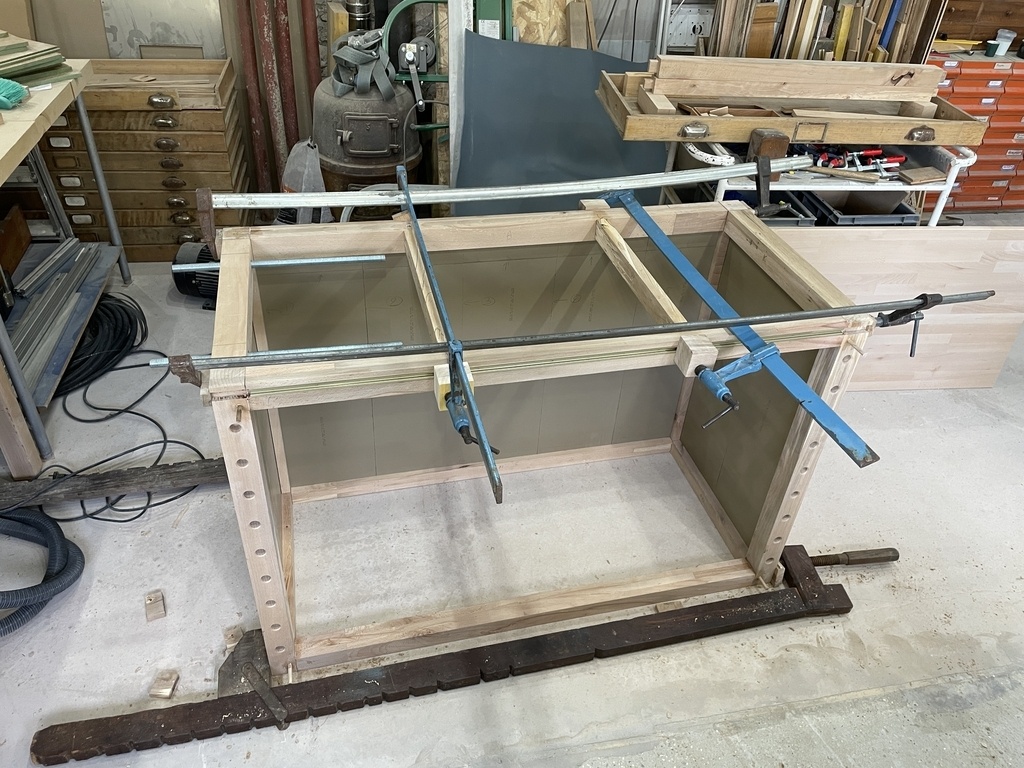

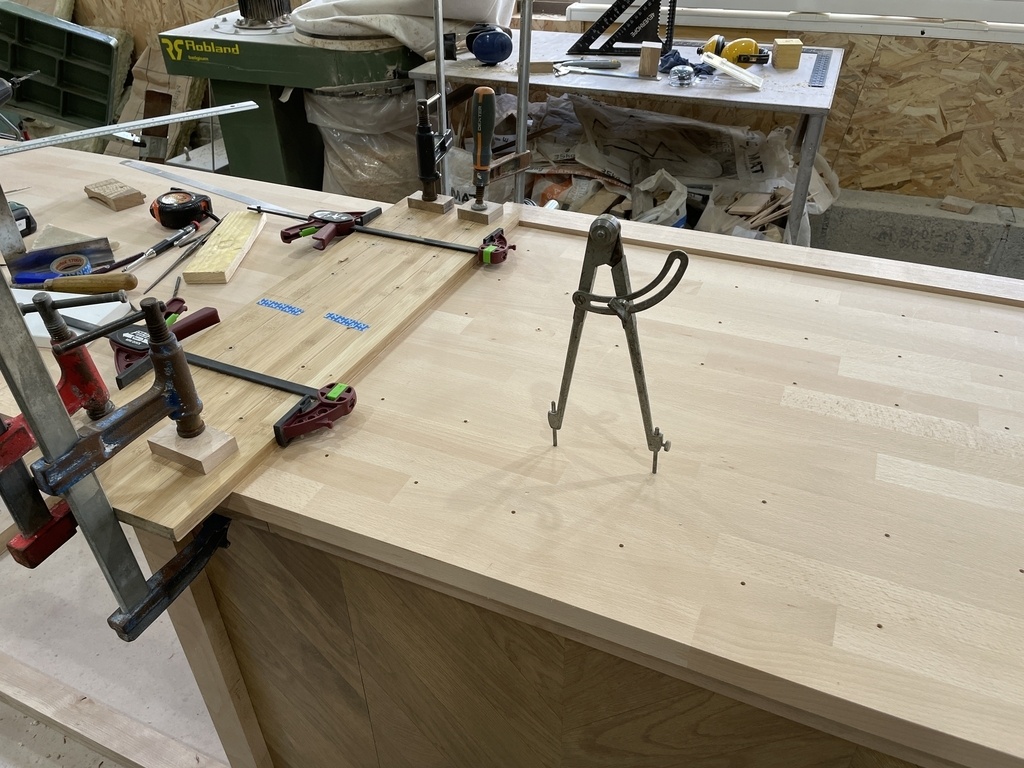

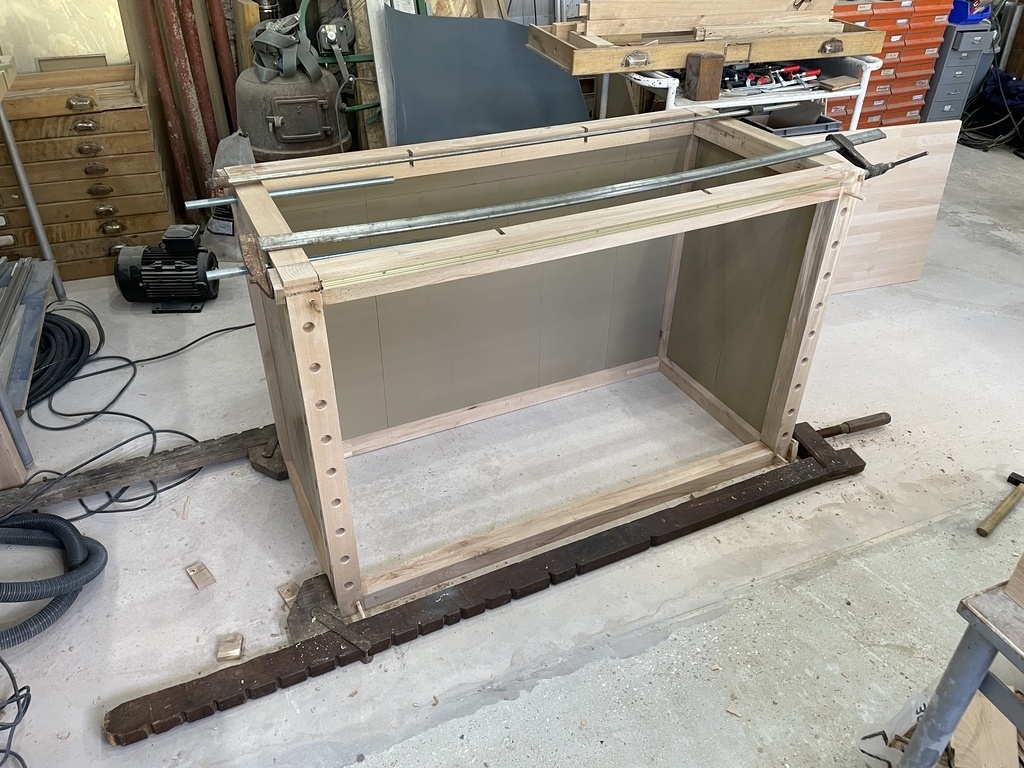

Collage grande longueurs avec en partie des serre joints pas tout jeune prêté pour l'occasion par un voisin. J'ai eu une petite goutte de sueur qui a perlé, ça chante pas mal les serre joints en bois mais tout c'est bien passé.

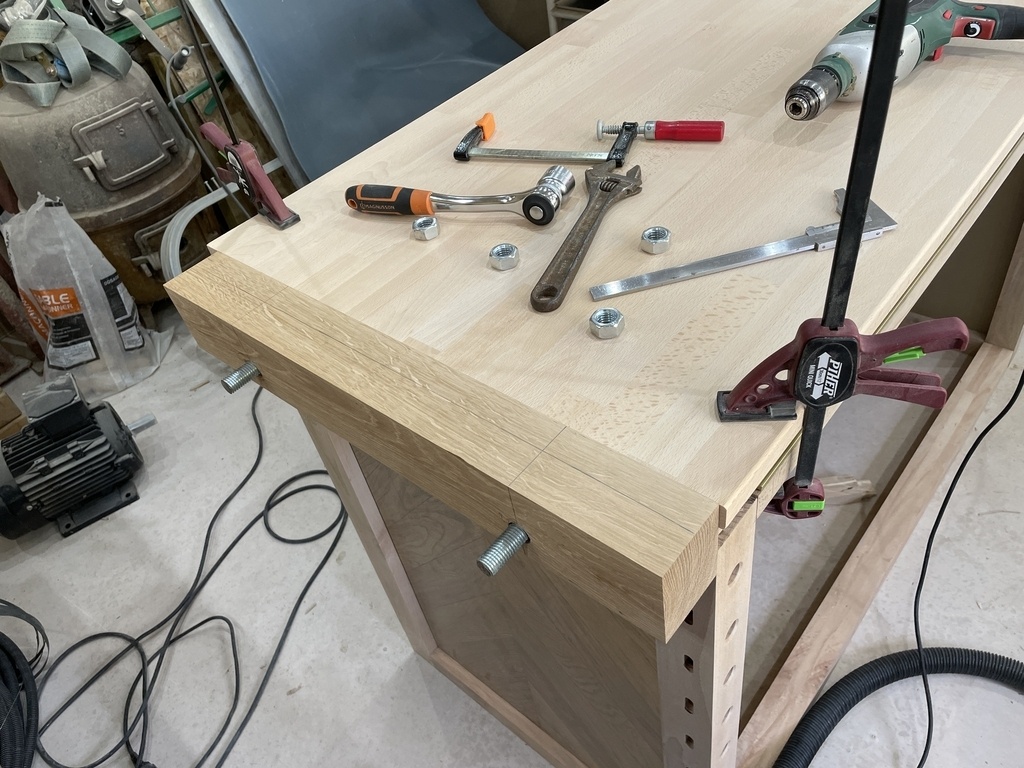

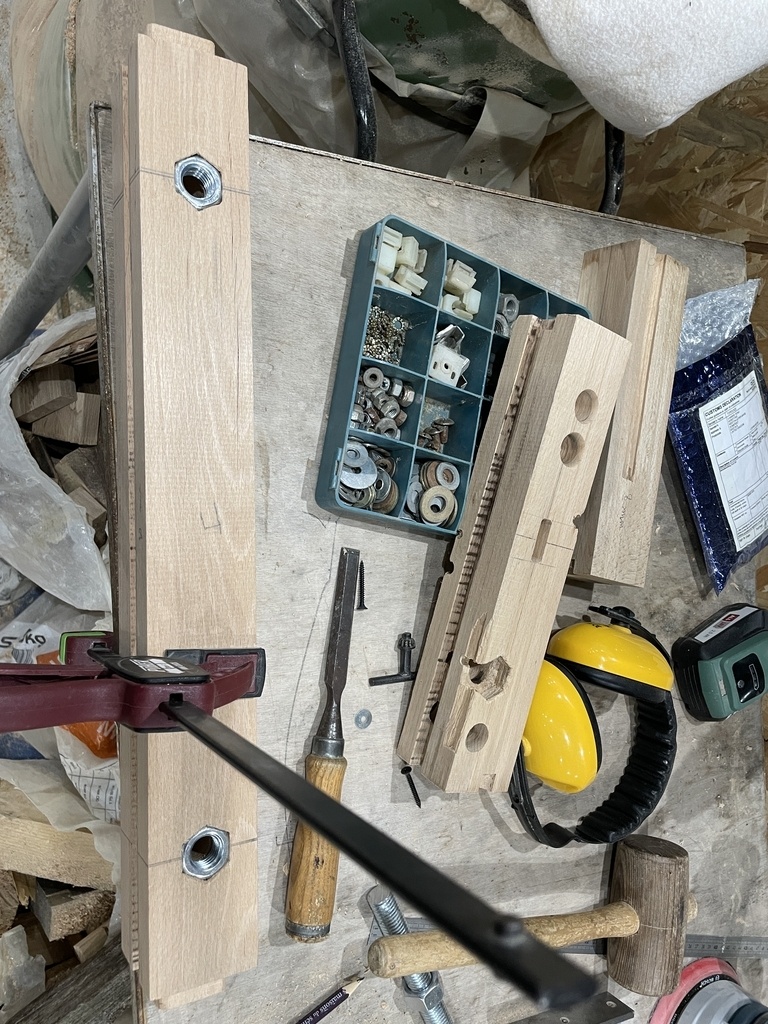

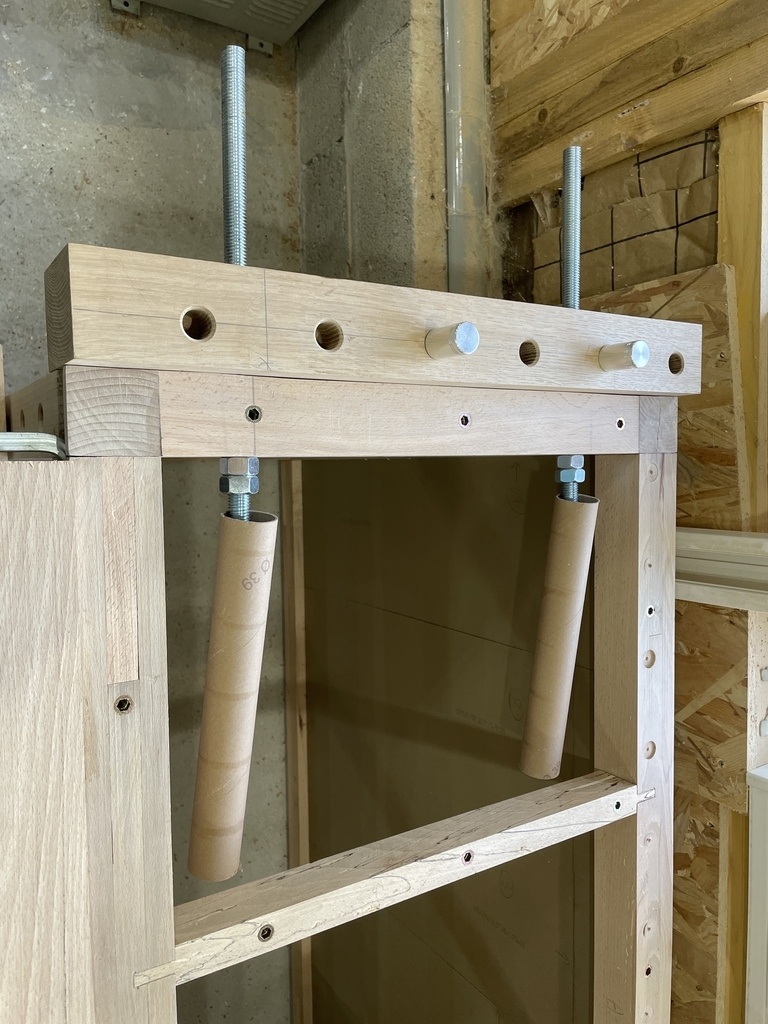

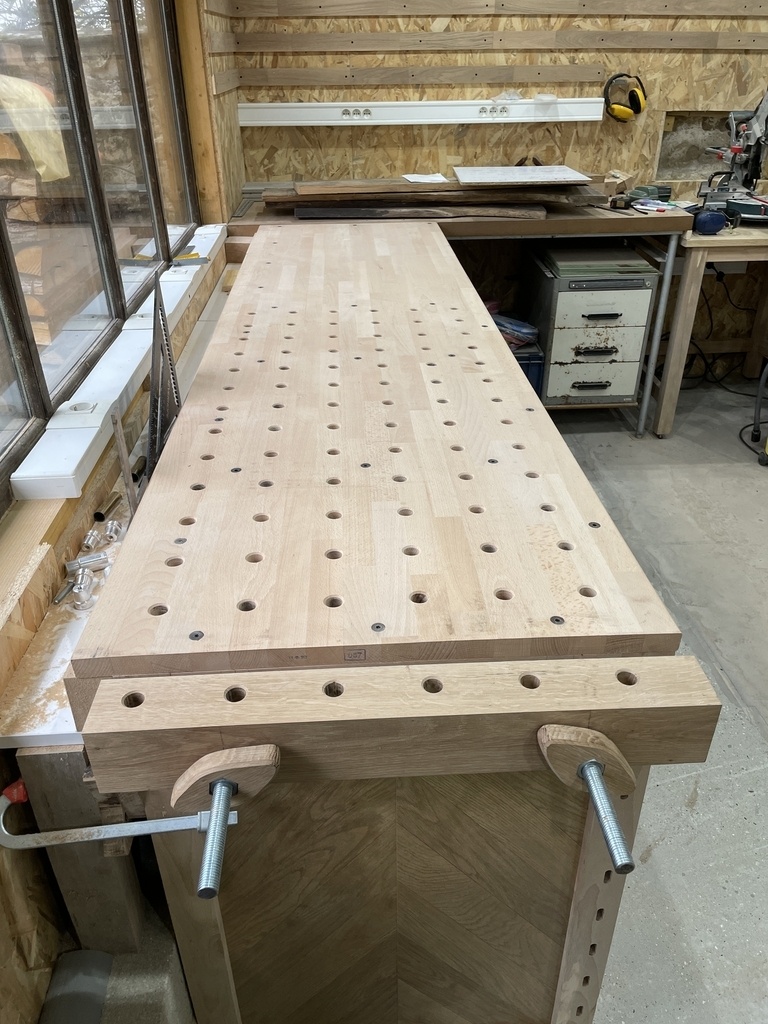

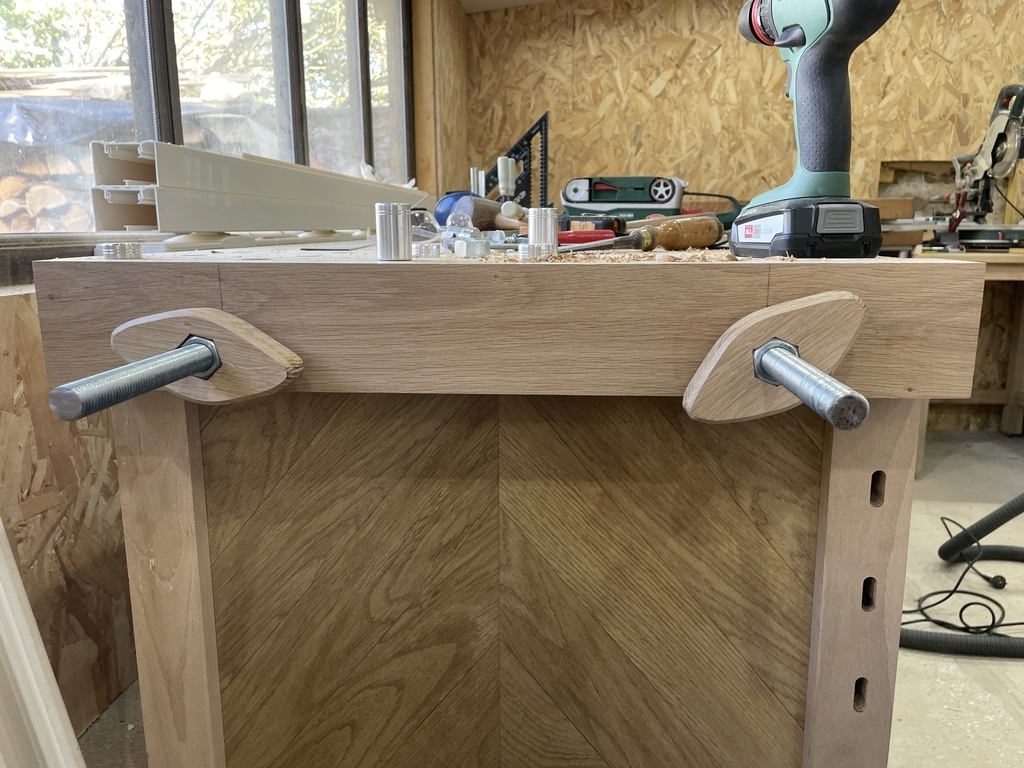

J'ai prévu une presse horizontale en bout de plateau avec des trous pour bench dog réalisé avec des chutes de tiges filetés de 18 et une joue en chêne.

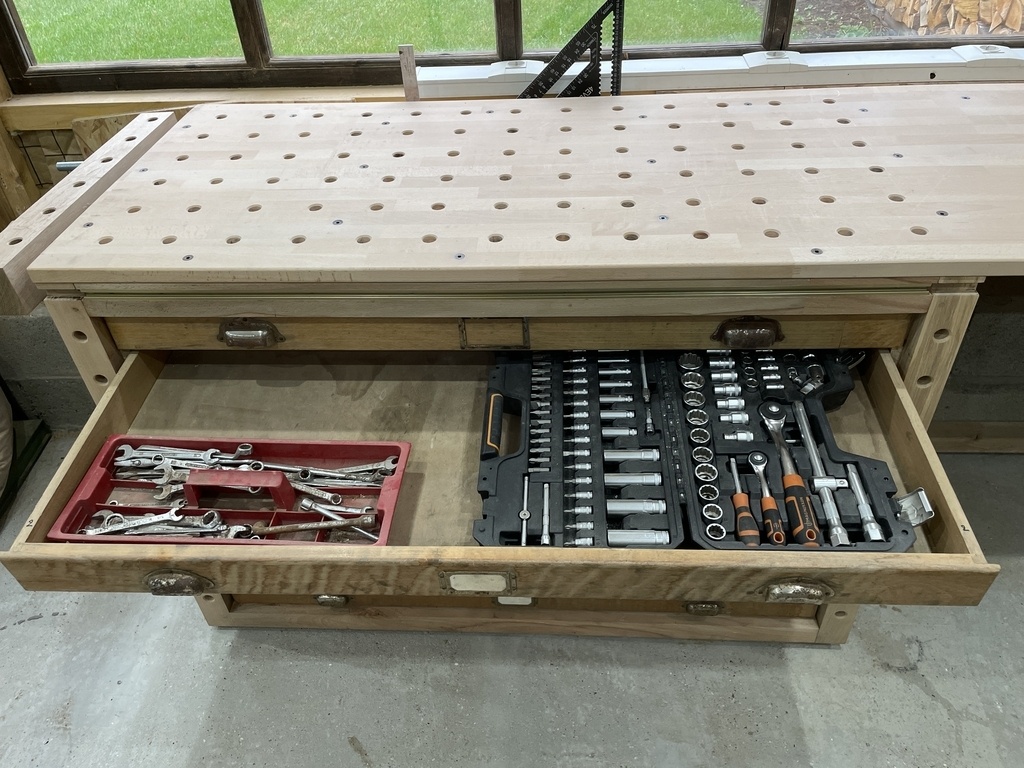

Perçage du plateau à 20mm avec une mèche Forstner Famag (super mèche, perçage comme dans du beurre, sans éclat en sortie).

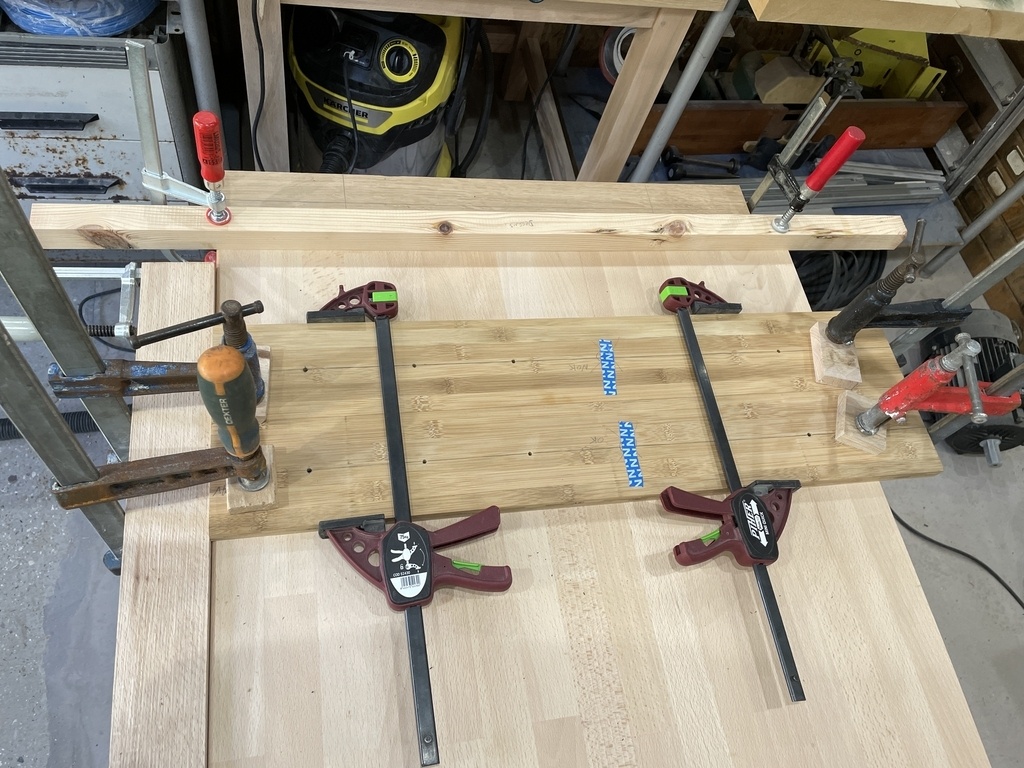

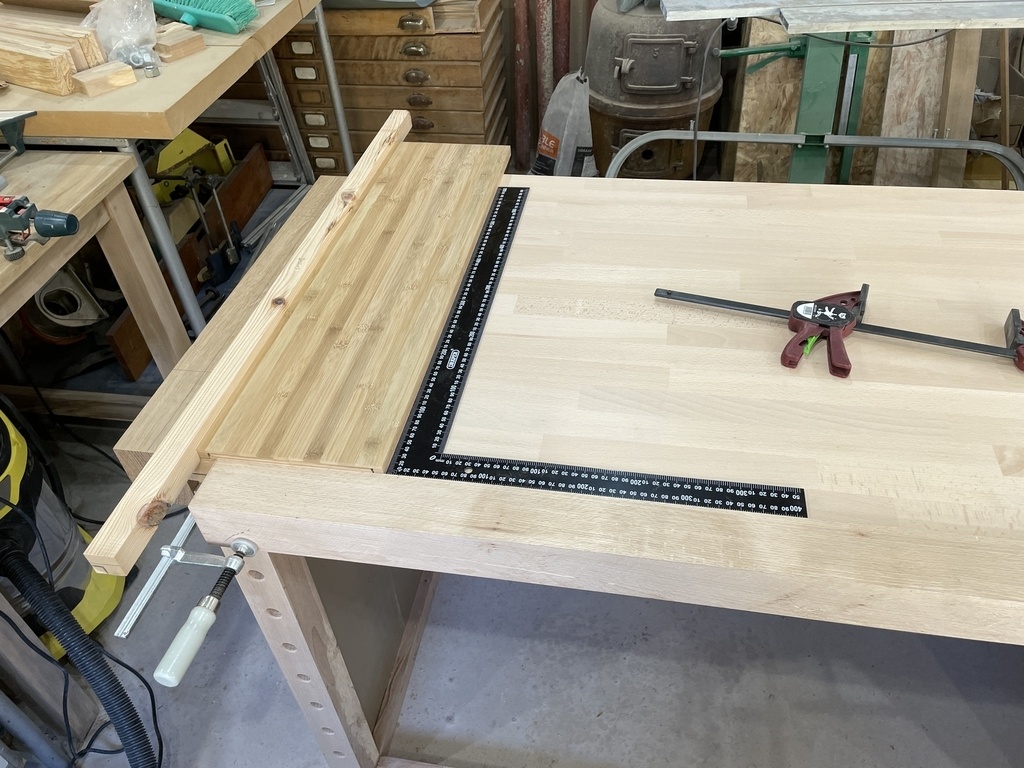

Pré-perçage à 4 mm en utilisant 2 planches comme gabarit de perçage bien calé contre la joue de la presse que j'avais prévu plus haute et contre un chevron perpendiculaire fixé contre le plateau avec des serres joints dans le rail.

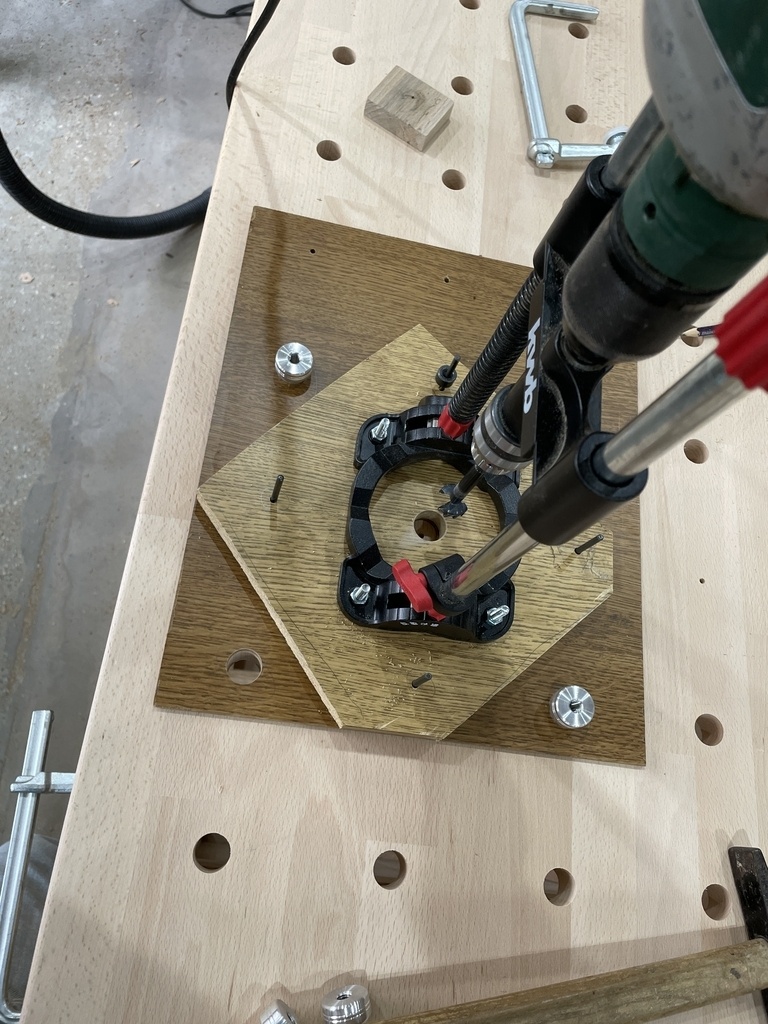

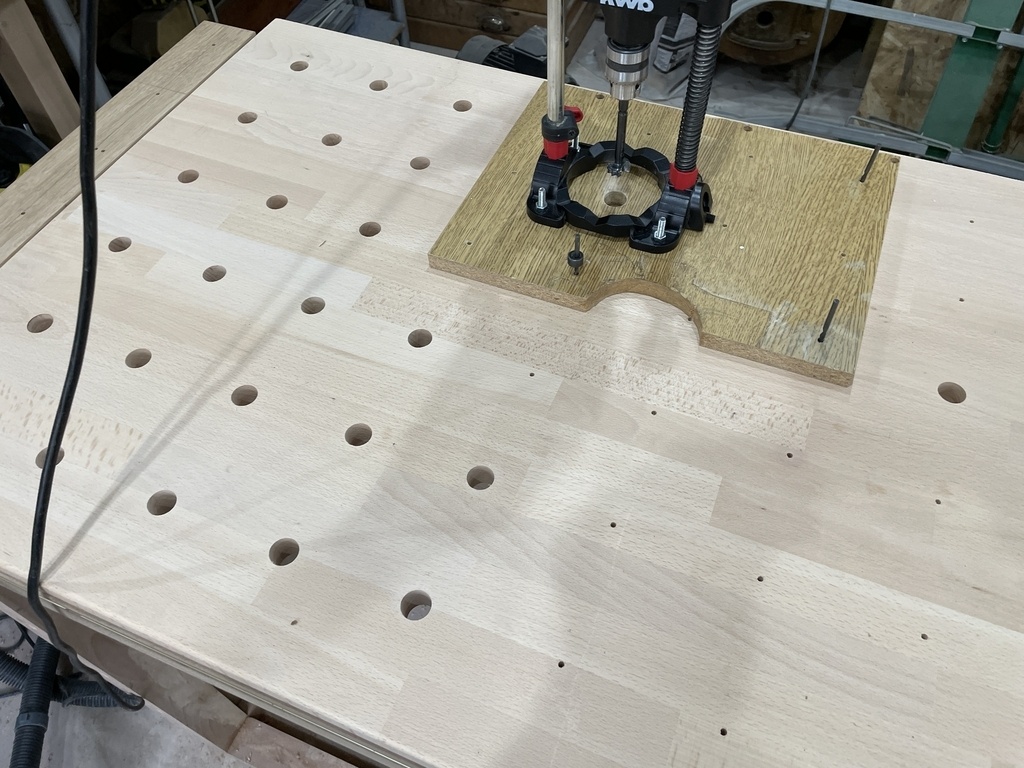

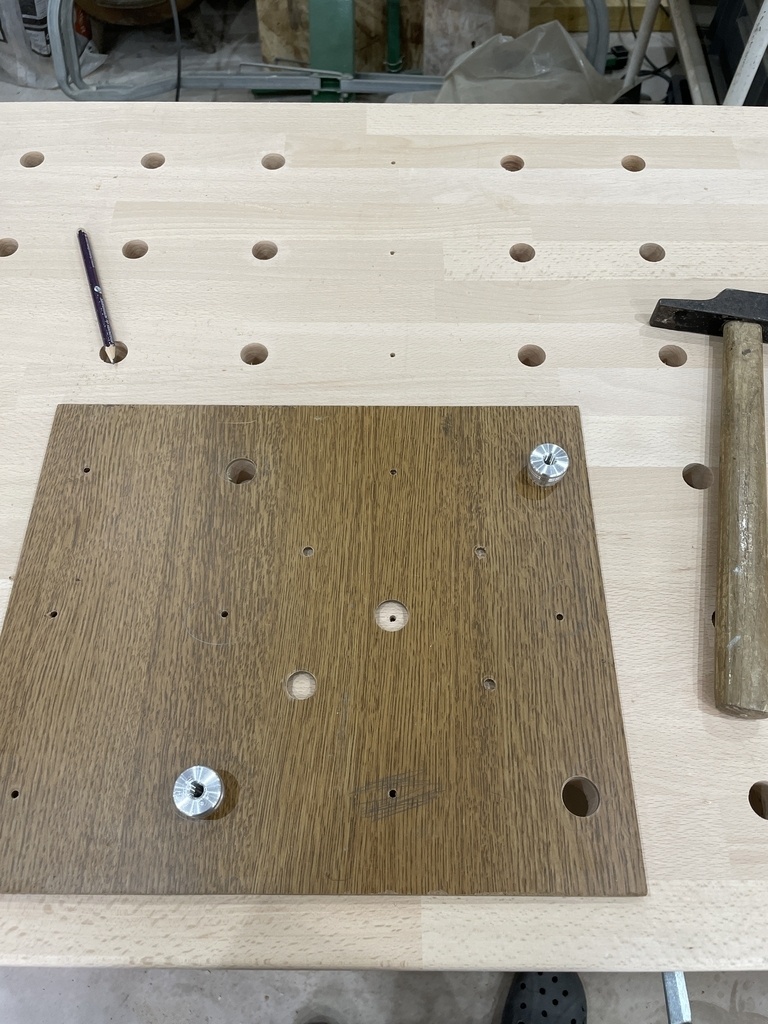

Pour les perçages définitifs utilisation d'un morceau d'isorel avec des trous et des forets de 4mm pour le positionnement et perçage à la forstner avec une colonne pour être bien droit.
Pour les derniers trou c'est utilisé les bench dogs pour positionné le gabarit de perçage dans les trou déjà effectués.

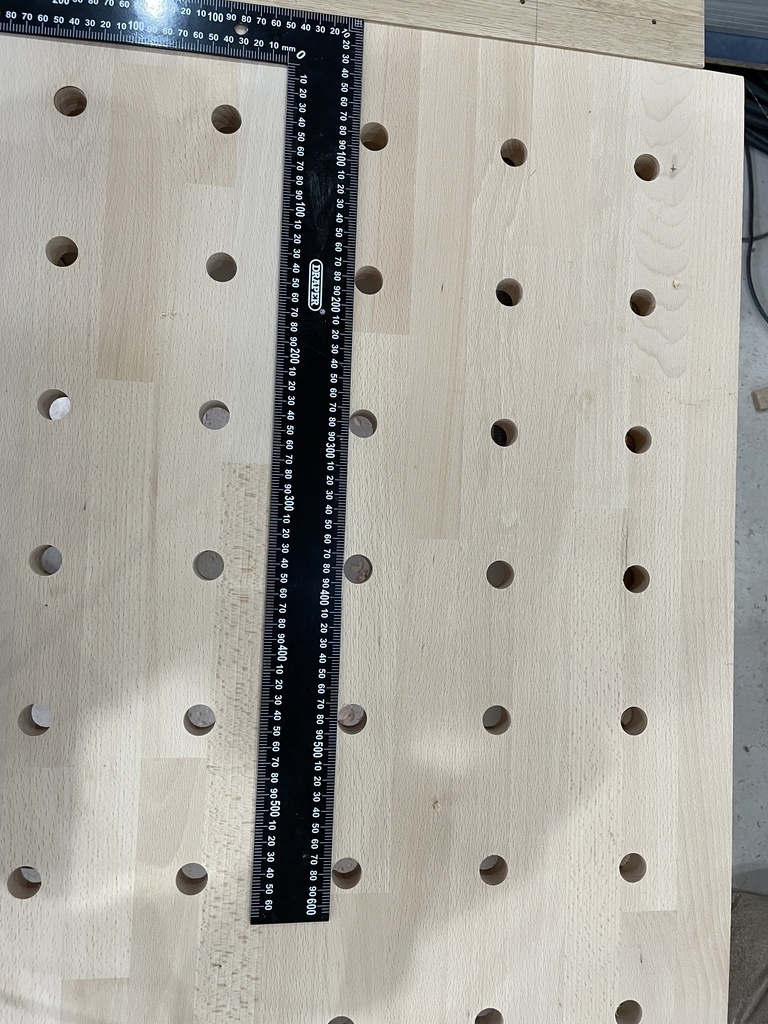

Le résultat est vraiment pas mal en terme de précision même si je ne compte pas l'utiliser pour des coupes à la plongeante.
Le plateau est ensuite visé dans des inserts métalliques M8.

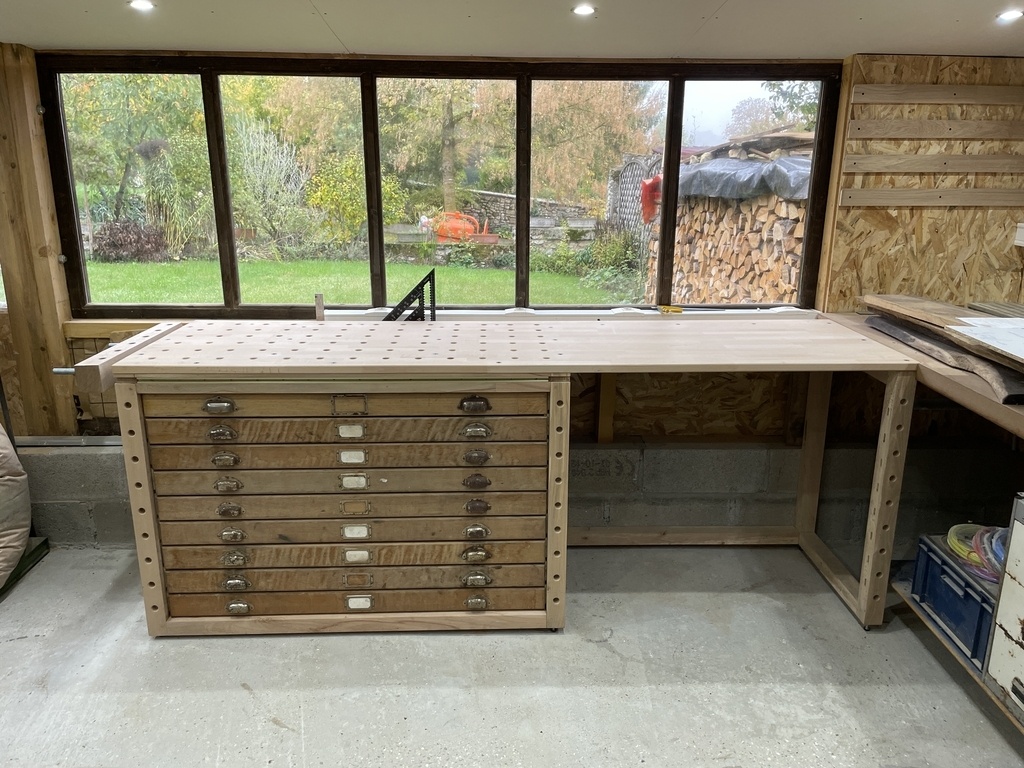

Je suis très content du résultat.
Je tiens à remercier tout ceux qui m'ont aidé en répondant à mes nombreuses questions et tout particulièrement Mikerix68 qui m'a sauvé avec le câblage tout vérolé de ma machine.
Prochaine étape, une porte pour fermer ce nouvel atelier avant l'hiver.
A suivre, pas mal de nouvelles questions
et je l'espère une nouvelle publication très bientôt.
Publications associées
Licence
Discussions
Très beau! Et tu as trouvé ces tiroirs dans la rue ??? Il sont absolument superbes! je suis très jaloux...
Merci! et oui dans la rue. je les adore
Bravo beau résultat, je vois que le combiné fonctionne.
merci Mike. tout fonctionne au top
Très bel etabli ! Et avec de la récup, c'est top.
Merci
Bravo ! De quoi faire du bon boulot.
Merci. du bon boulot, oui je l'espère.
Les tiroirs sont superbes, certes, mais l'atelier et sa luminosité, ça fait rêver !
Merci.
Pour la lumière j'ai 36 spots led pour 40m² et 2 verrières comme celle au dessus de l'etabli. Je vous ferais visiter l'atelier a la fin de son aménagement. Promis
C'est vrai l'atelier a l'air sympa surtout la bonne vue sur le jardin. Pour le meuble ça inspire ! Bonne continuation
Merci. La vue est sympa, parfois je m'assois à l'etabli et je regarde dehors... (le boulot n'avance pas trop
)
Benoit95 : Et tu as bien raison!
J’aime bien aussi regarder dehors quand il pleut. Je me sens bien au sec même si l’endroit est pas top top
Mieux qu'un établi, un vrai beau meuble de métier. Je te suggère d'équiper le tiroir du haut de mini compartiments pour y mettre un panel de vis que tu auras toujours sous la main, très pratique pour tes fabrications.
Faudra peut être à la longue remplacer les ''molettes'' de serrage de la presse par d'autres plus solides. Si tu peux trouver de la tige filetée au pas carré plus adapté à cet usage.
Merci Boisenformes.
J'ai prévu de mettre justement de la visserie dans les tiroirs, des fraises de défonceuses ...
Le tiroir du haut reçoit la poussière et les copeaux qui tombe par les trous de 20mm. Je n'y met donc presque rien, juste des petits serre joints qui ne pose pas de problème quand j'aspire le tiroir.
Pour la presse j'ai très longuement hésité à partir sur de la tige trapézoïdale et de beaux volants fonte ou alu mais j'ai renoncé à cause du cout notamment par ce qu'il fallait faire réusiné les volants et/ou les tiges. J'ai eu un devis a 164€ pour des volants Alu et 290€ pour des volants en fonte (juste pour l'usiange j'ai trouvé ca exorbitant).
J'ai utilisé de la tige filetée et des écrous que j'avais déjà (cout 0 euro) en me disant que j'allais déjà tester comme ca et voir à l'usage.
Apres je peux changer assez facilement la tige et faire exactement le meme système avec du trapézoïdale en achetant tige et écrou (les écrous de ce type sont super cher également) et en gardant le meme principe de volant bois.
Si vous avez des idées je suis preneur!
J'ai équipé mon tiroir avec ça, il existe plusieurs dimensions de cases de mêmes tailles ou panachées: manutan.fr/fr/...tBoCR4YQAvD_BwE
+1 pour la malette à douille Magnusson ouverte dans le tiroir !
J'adore cette malette. Elle est tellement ergonomique, tout tient en place sans forcer, ça s'ouvre à une main, et c'est globalement qualitatif !
Moi je trouve pas ça si pénible à ouvrir ^^ Après j'ai été habitué à des mallettes tellement plus chiantes à ranger que là c'est très bien pour moi :p
Bravo , belle intégration d'un meuble de métier. Cela donne envie de travailler.
Merci. y’a plus qu’à …
Bravo c'est superbe tu vas pouvoir t'éclater sur cet établi. Et moi aussi je suis jaloux de cette vue que tu as...
Merci
Super boulot, j'adore le côté vintage récup.Bravo
merci
Bravo ! Je suis également jaloux des tiroirs et surtout de la vue. Quel plaisir ça doit être de travailler à l'atelier
merci. J’ai attendu cet atelier pendant 8ans!

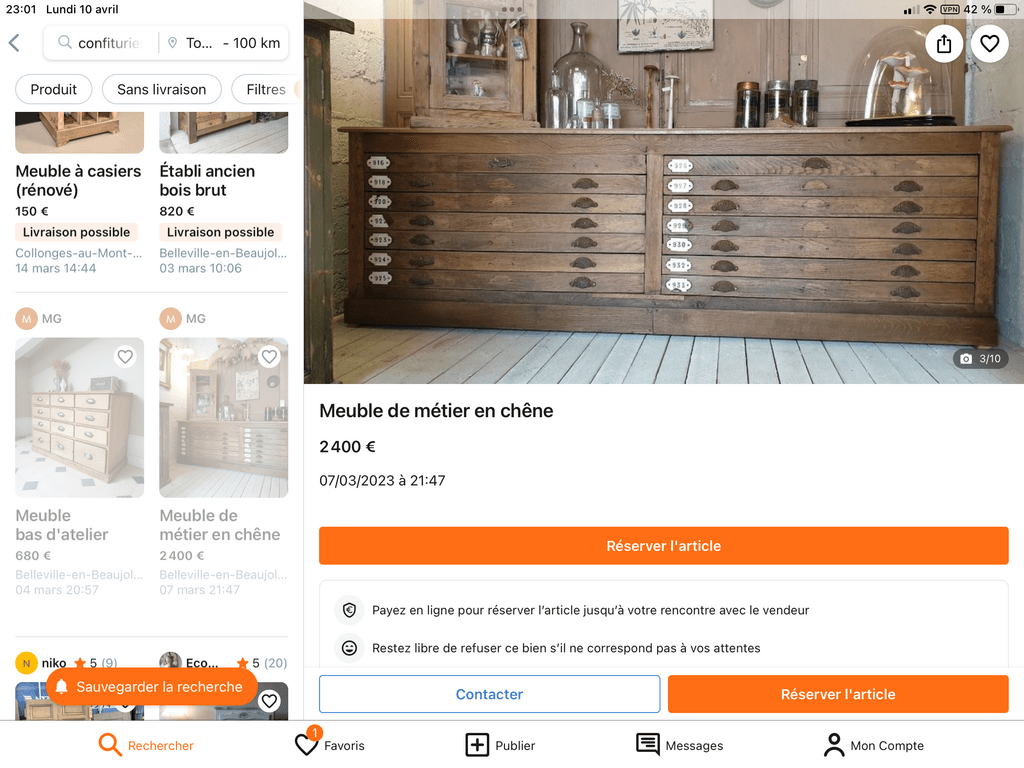

Les tiroirs viennent très probablement d'un meuble de cartographe, type cadastre de la mairie.
Pour la presse, avez vous utilisé un type de vis particulier ? Ou bien des tiges filetées toutes bêtes ? Merci d'avance et bravo pour la réalisation !
merci. tige filetées de 18 toute bête.
Bravo pour ce joli meuble !
L'idée de récupérer ces beaux tiroirs est tout simplement génial !
Là encore, ça donne des idées.
Merci :)
Tu as ramassé de l’or sur le trottoir
ahaha oui effectivement. les miens sont en hêtre et il n’y avait pas le meuble.
Et t'en a fait un bijoux .Super travail
