zewez

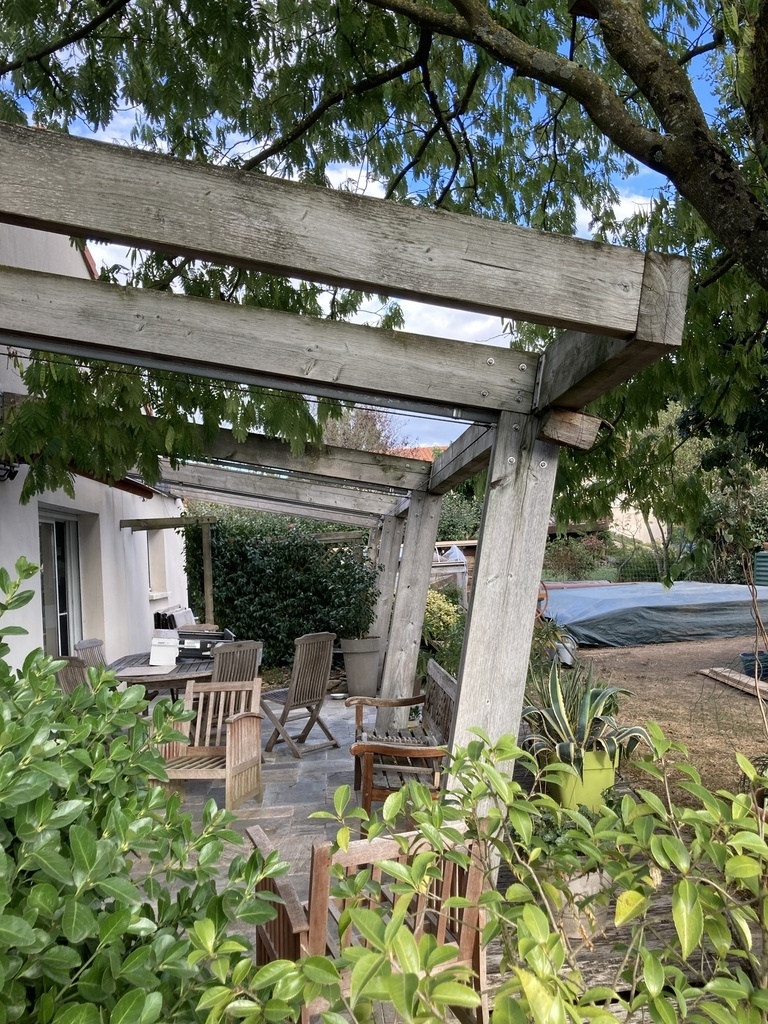

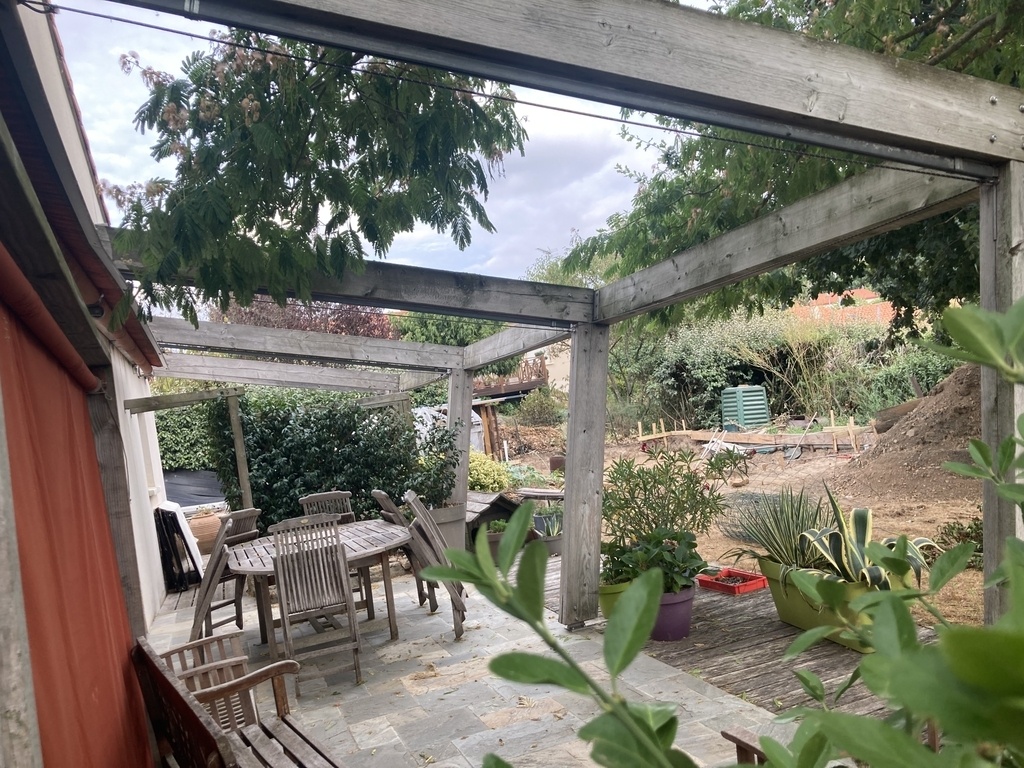

Pergola en douglas

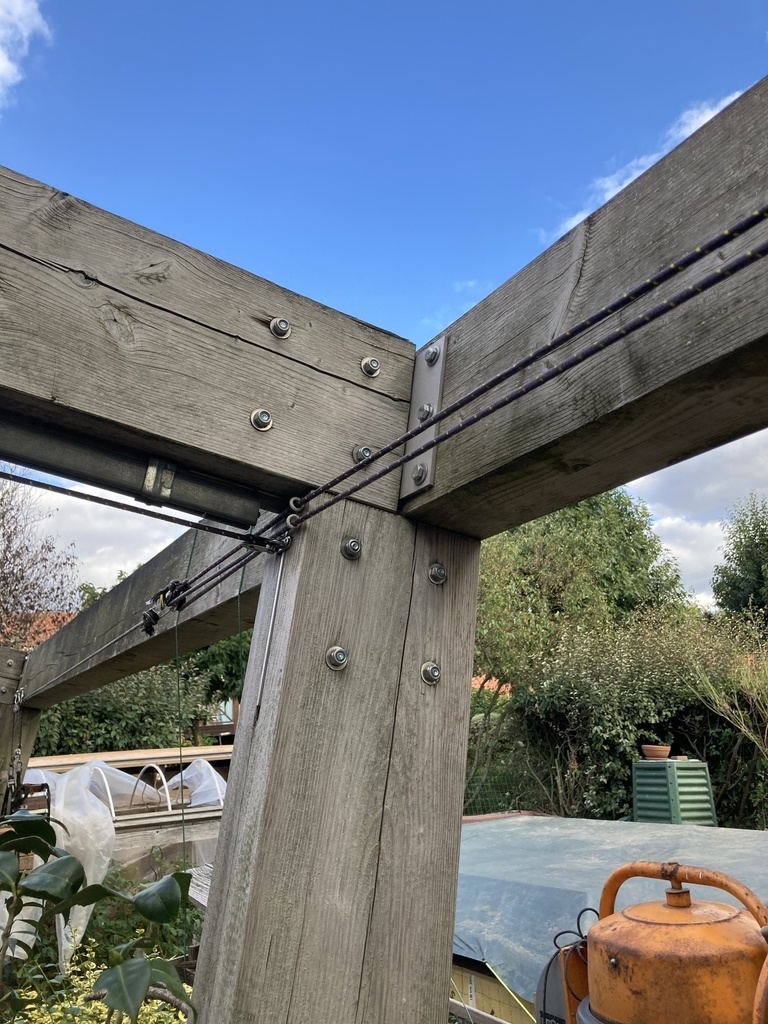

Pergola en douglas et assemblage avec des ferrures en inox (ep 6mm) sur mesure (faites par le ferronnier de ma commune)
Les Poutres sont en douglas contrecollées de dimensions 240x120mm achetées chez rullier bois (bressuire 79)

La plus longue fait 12m de long.

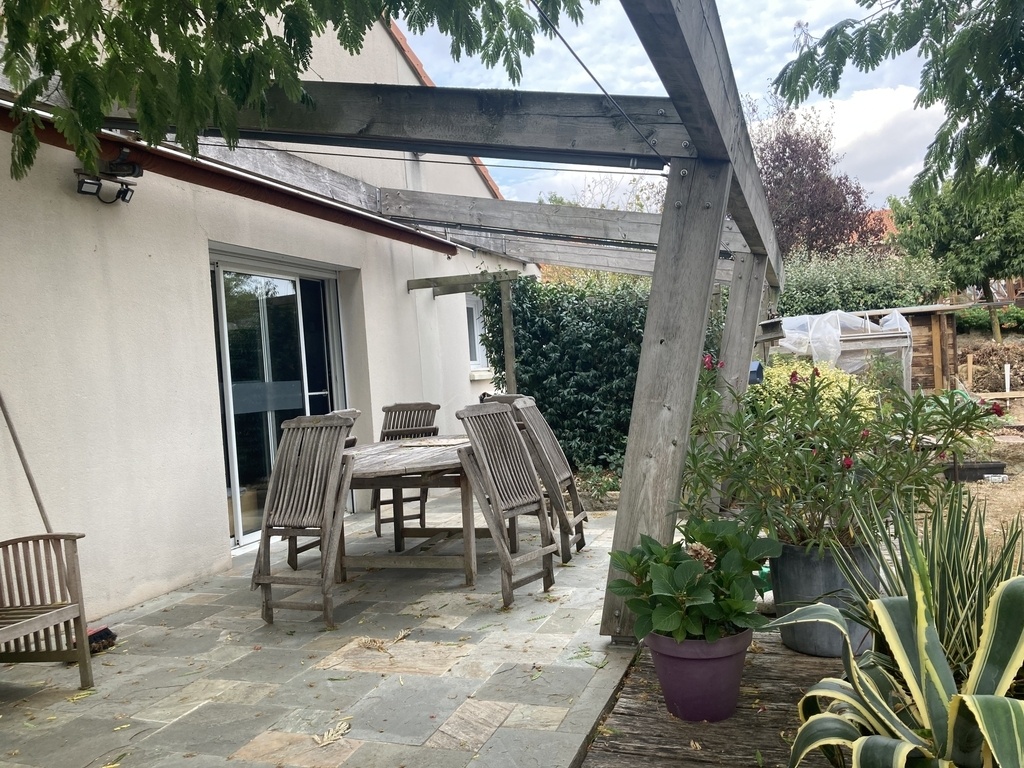

L’angle est droit entre le poteau et la poutre supérieure pour avoir l’effet penchée (hips)

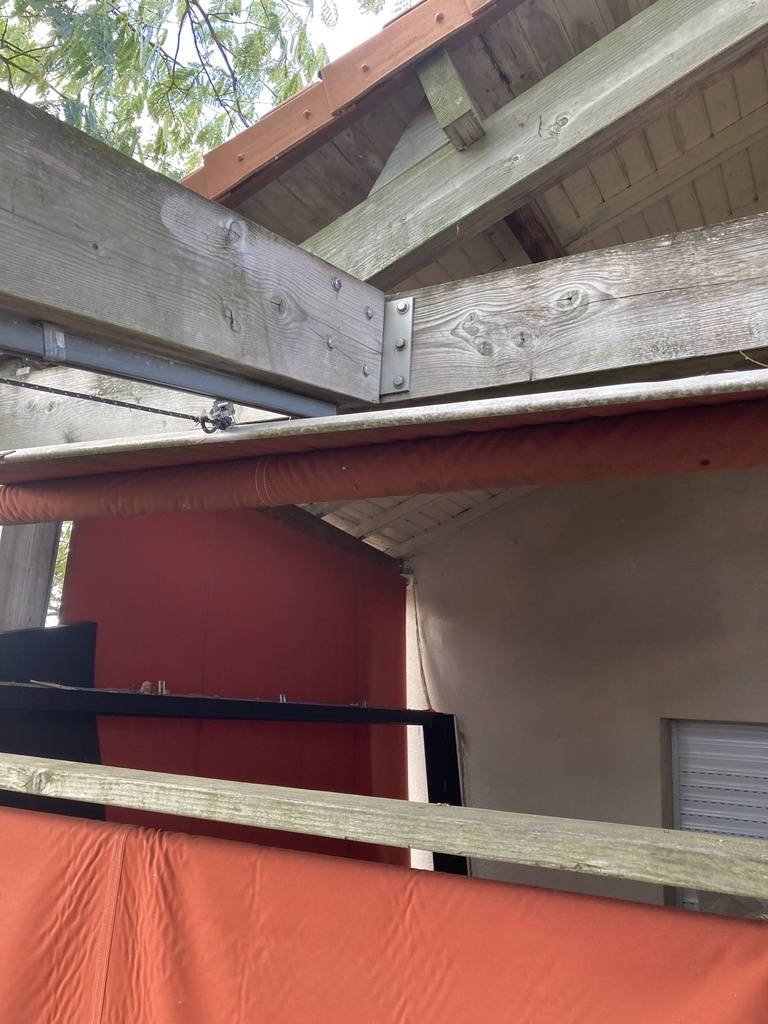

Une banne est accrochée en dessous et coulisse dans des rails.
Un système de poulie et de poids permettent de la maintenir tendue.

Les entailles pour passer les ferrures ont été faite à la tronçonneuse.


Discussions

zewez  a publié la création "Pergola en douglas".
il y a 2 ans
Fabien R

C’est original et bien vu.

Terkou

Sympa le système mais pourquoi des poutres si épaisse?

zewez

Pour un effet esthétique et pour supporter un toit en verre.
Mais pour l’instant je ne trouve pas d’artisan qui accepte de s’engager (la grosse excuse est la garantie décennale)
Je vais finir par le faire moi même.

Kentaro

Style Brutaliste. J'aime bien.

Benjamin Diot

Hello j'aime bien la tringlerie et l'aspect, ça fait penser à un bateau bien charpenté.

Quelques questions:

  • Vu la teinte j'imagine que tu n'as rien mis dessus, de quand date la pose à peu près?
  • Est ce que tu as dimensionné les bois ou est ce que tu as fait qui peut le plus peut le moins?
  • Pour les ferrures inox: tu as mis des boulons inox aussi? D'ailleurs, en parlant assemblage, tu as dimensionné ou juste à la louche? Les boulons c'est du ptiot genre diamétre 14 non?
  • En tout cas je veux bien un retour de vieillissement d'ici 10 ans.

Curieux de voir le plan de collage du CC douglas au vieillissement...

Sinon pour la couverture tu as pensé au polycarbonate translucide? ça nécessitera soit un pannage en plus, soit un chevronnage, c'est peut être pas ce que tu recherche...

zewez

coucou, oui pas de traitement (seulement de l'anti-mousse de temps en temps),et en effet pas de dimensionnement, je voulais un truc assez mastoc et il n'y a pas beaucoup de dimension de disponible. les ferrures ne sont pas calculées non plus, j'ai regardé sur une charpente industrielle d'une salle de sport, et j'ai mis pareil. toute la visserie est en inox.
Pour le vieillissement, il faut que je retrouve la date du montage.. (mais c'est plus de 7 ans)

zewez

j'ai retrouvé la date de fabrication: Mai 2016 (donc 6,5 ans)
