Fabrication d'un jeu de quoridor (100% outils manuels)


C'est un jeu de stratégie qui se joue à 2 ou 4 joueurs, composé d'un plateau de 81 cases (9x9), 20 barrières et un pion par joueur.
Pour la règle du jeu, cliquer ici.
Pour le plateau, j'ai découpé dans de l'érable un carré de 26 cm de côté et 2 cm d'épaisseur.
Pour éviter le tuilage sur une telle largeur, j'intègrerai en travers du fil du bois, deux raidisseurs en châtaignier.
Contrairement à un damier ou un échiquier, où le plateau est lisse, ici les cases sont séparées par des rainures dans lesquelles le joueur pourra insérer les barrières.

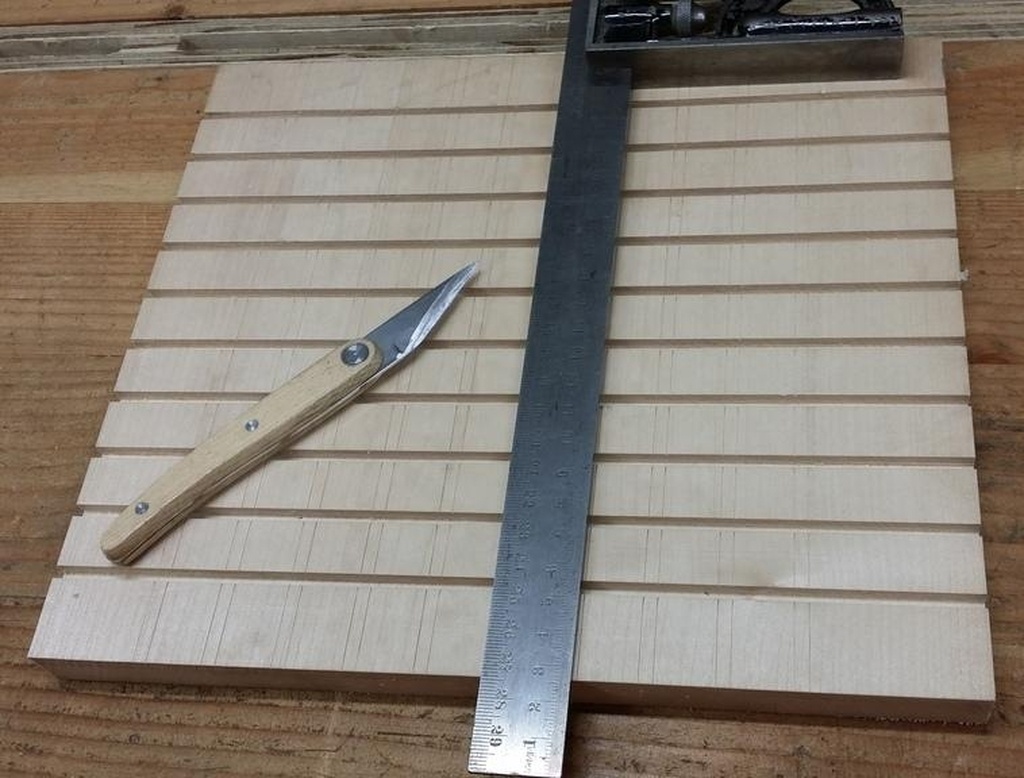

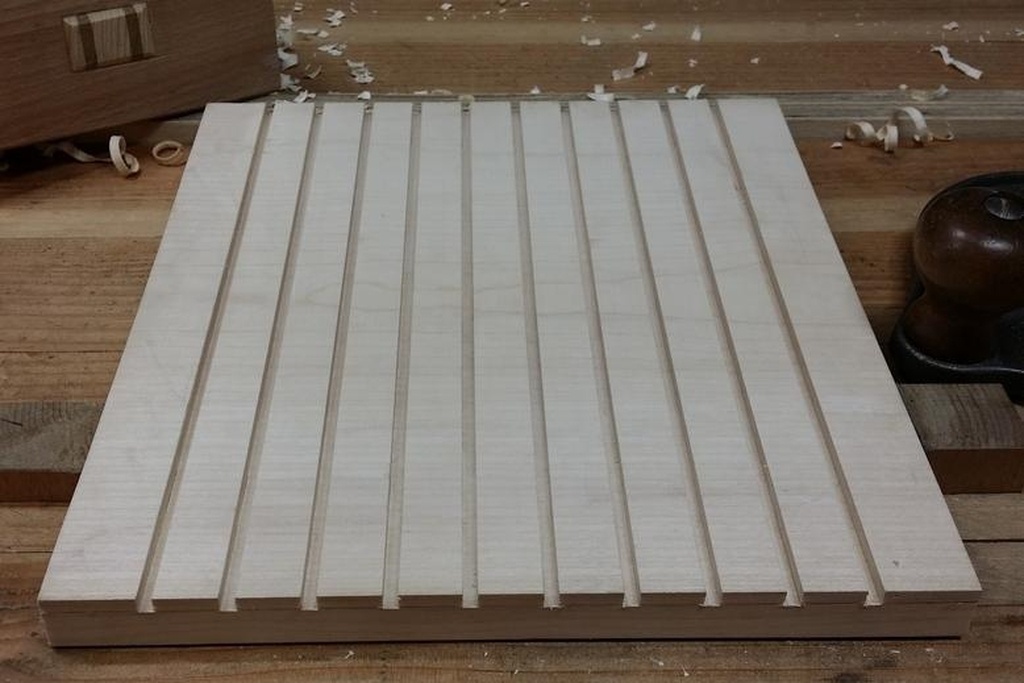

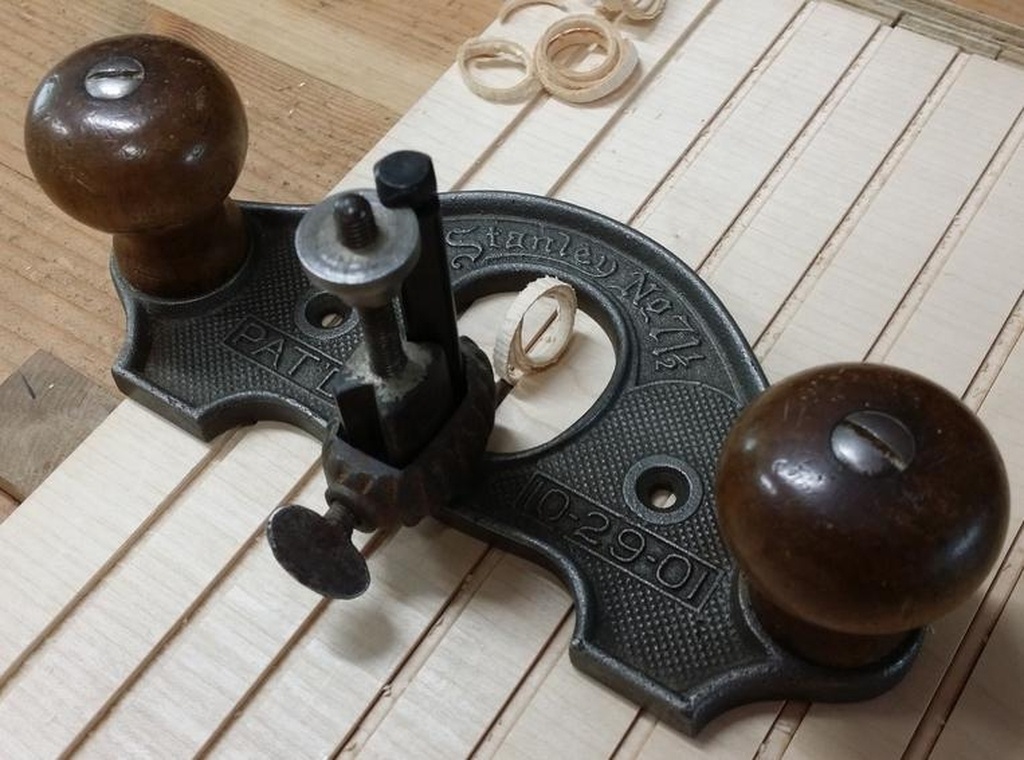

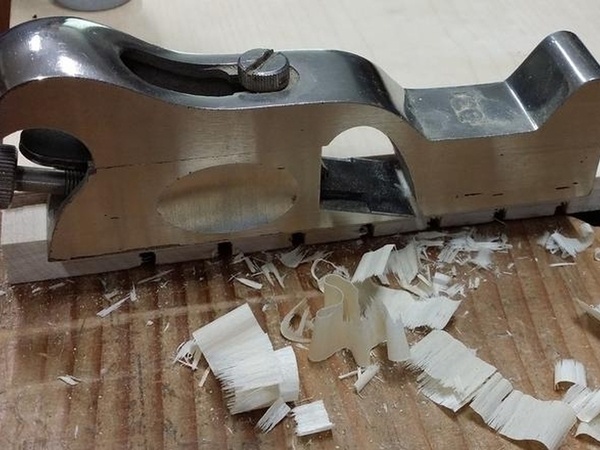

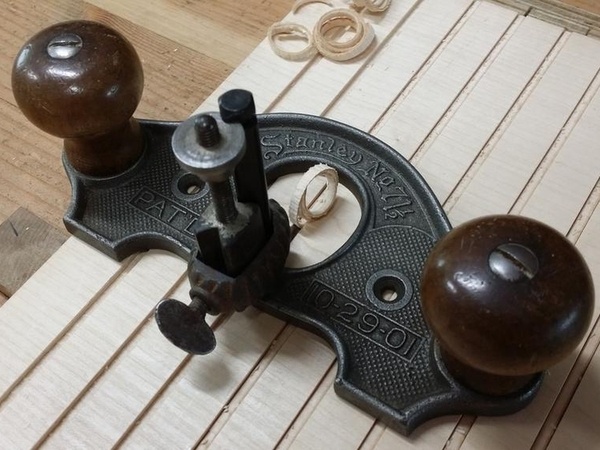

J'attaque par la partie la plus délicate. Pour minimiser les risques d'arrachements, je fais d'abord les rainures en travers du fil du bois. Je marque d'abord chaque entaille au tranchet, puis je fais une première passe avec la guimbarde, en ôtant un copeau assez fin (désolé, j'étais tellement concentré sur la réalisation qu'au début je n'ai pas pensé à prendre de photos...).

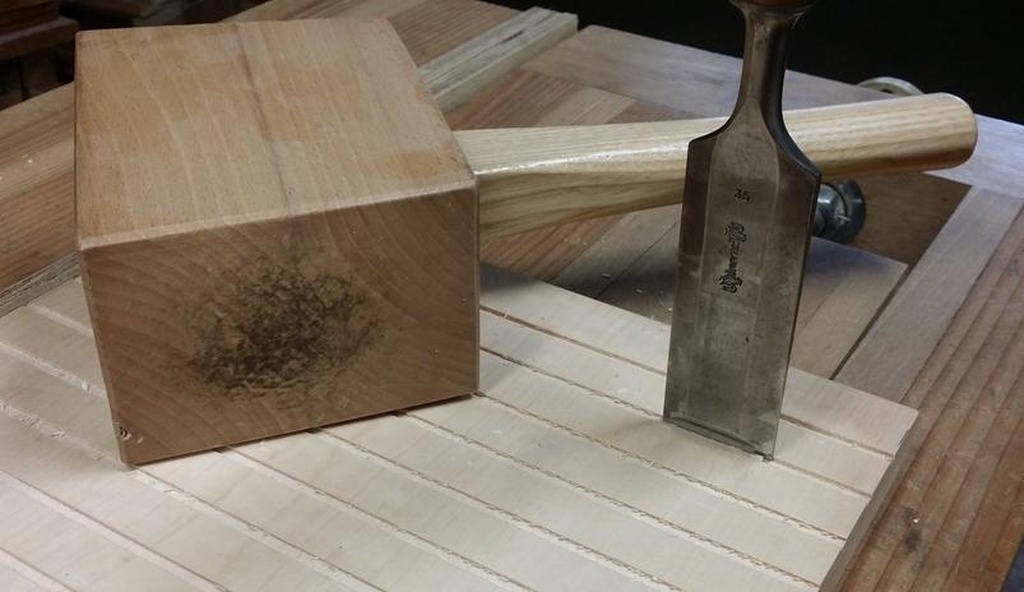

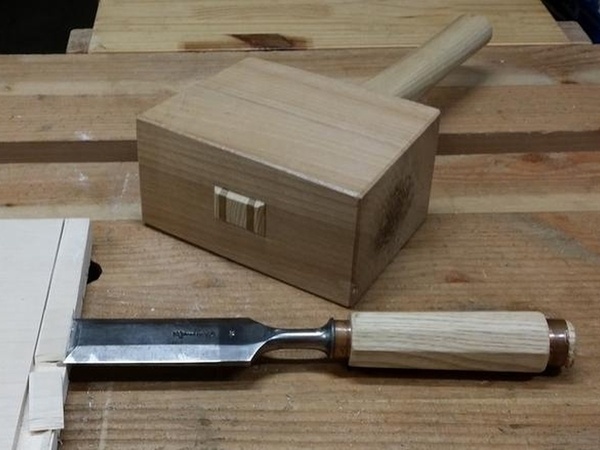

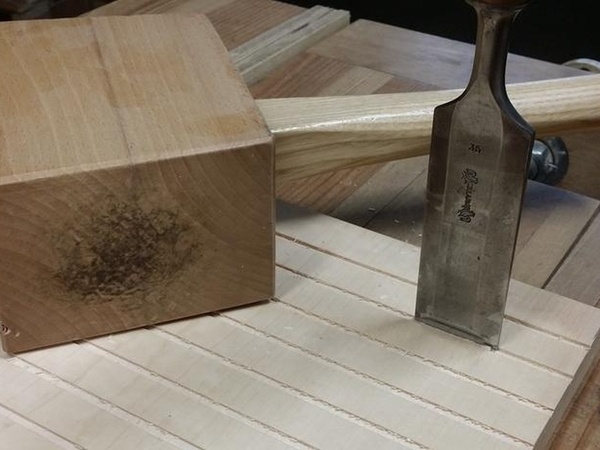

Ensuite, je peux marquer plus profondément les parois de la rainure avec un ciseau large.

Pour les passes suivantes, le copeau peut être plus épais.

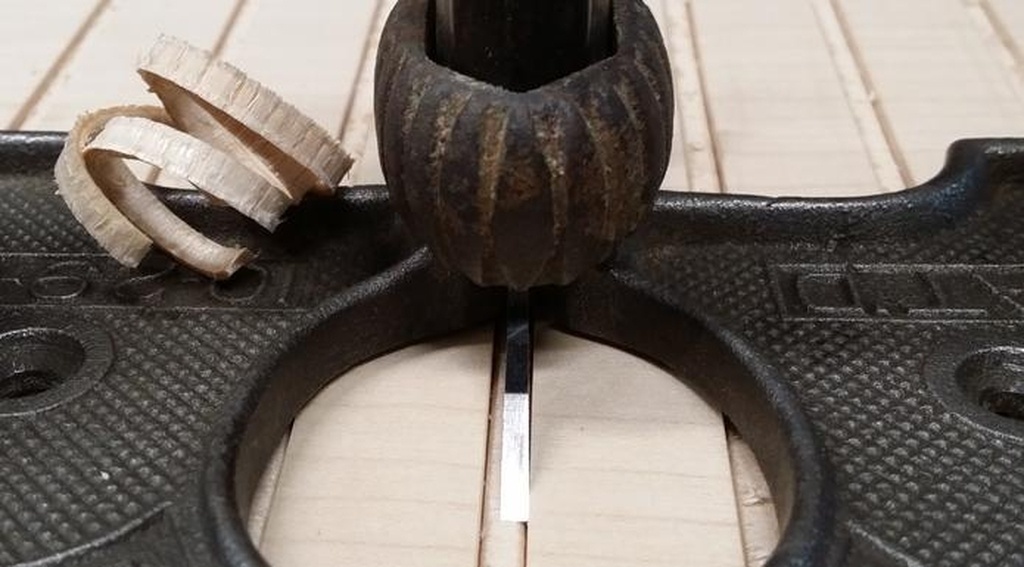

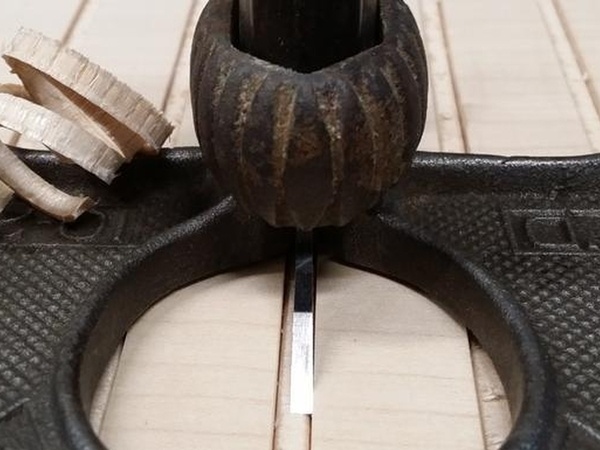

J'emploie un fer très étroit : du 3/32 (2,36 mm).

Je répète l'opération jusqu'à atteindre 5 mm de profondeur. Ouf, il n'y a eu aucun arrachement.

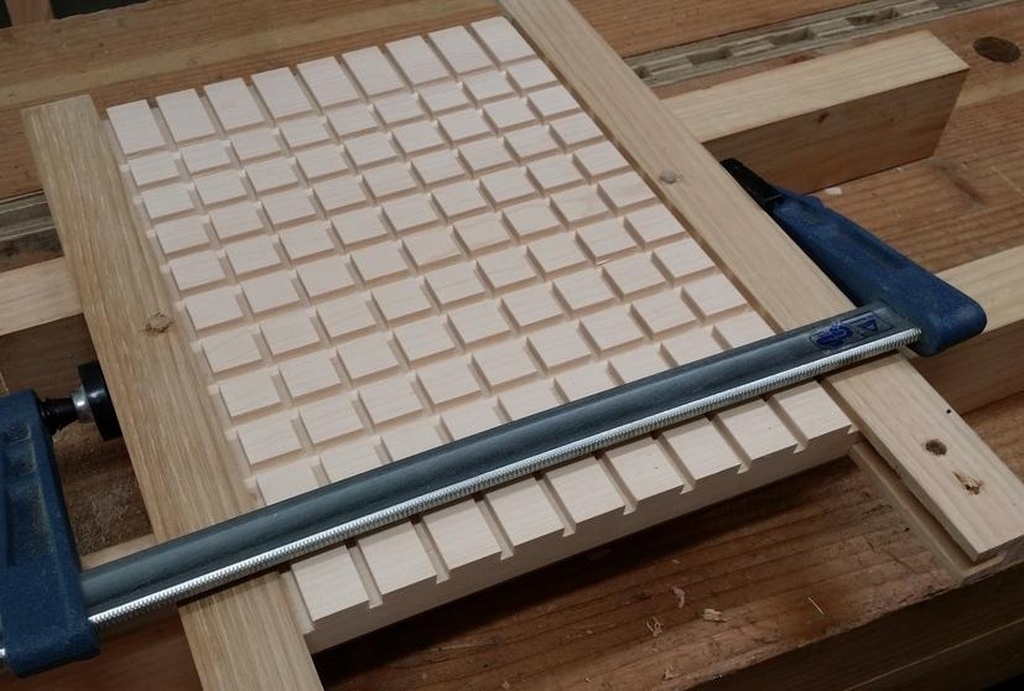

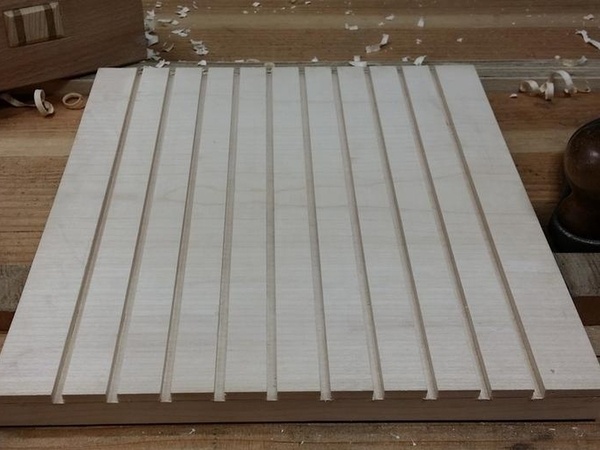

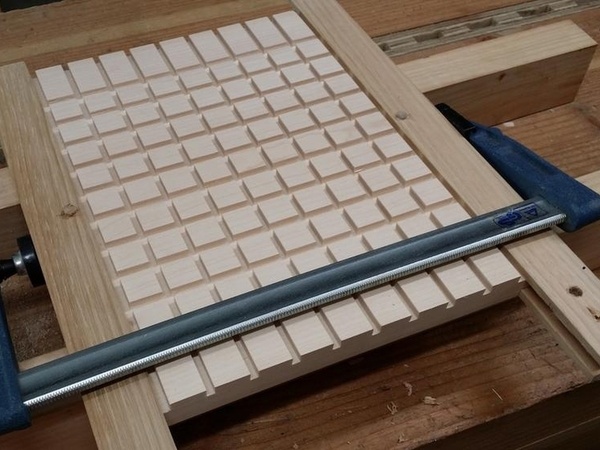

Et je recommence, maintenant dans le sens du fil du bois, avec moins de risques d'arrachements.

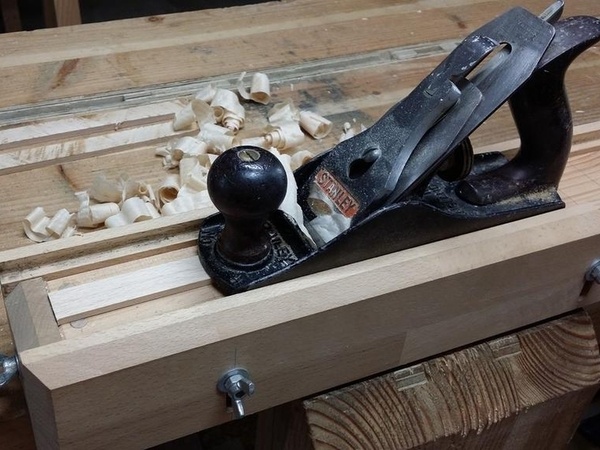

Pour fabriquer les barrières, j'ai raboté deux petites barres en hêtre, de 20 mm de large (correspondant à la hauteur finale de cette barrière dans le jeu), et de 12 mm d'épaisseur.

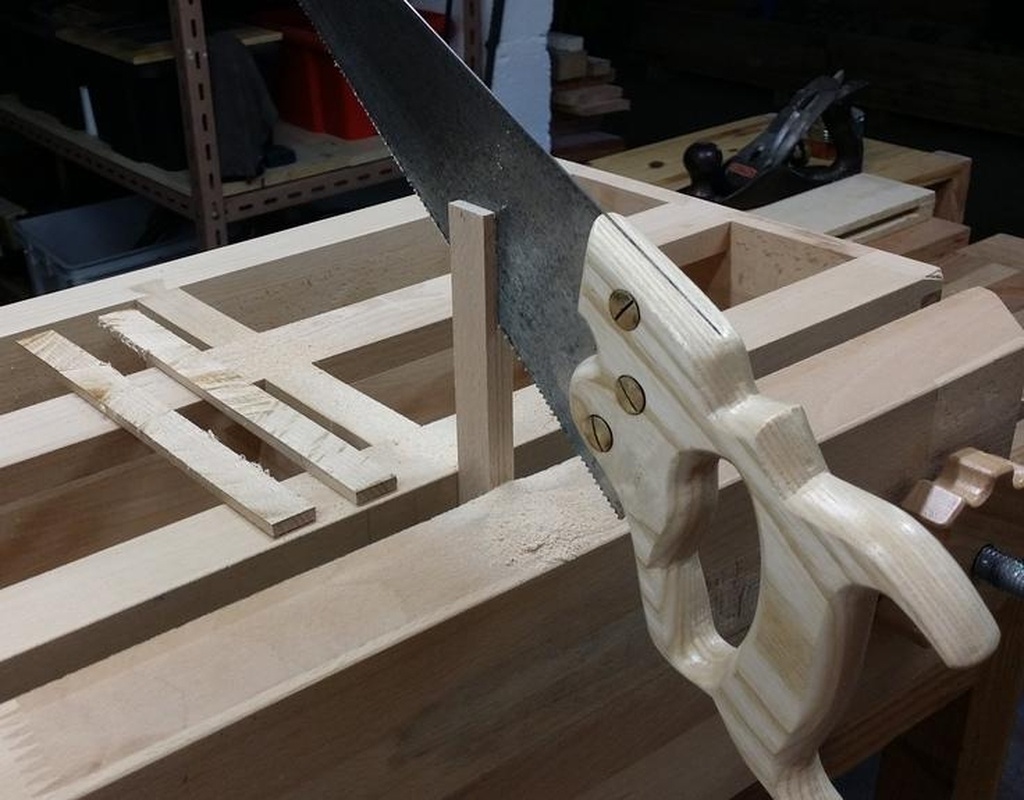

Je refends ensuite ces 12 mm à l'égoïne.

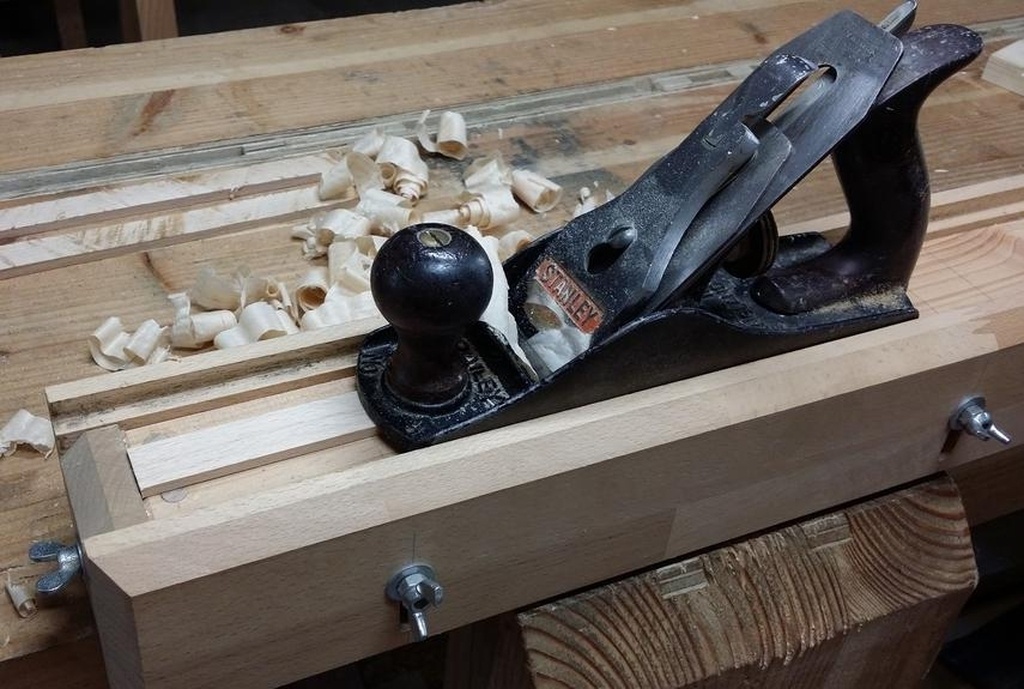

Enfin, je rabote la face sciée à l'épaisseur finale : un peu moins de 4 mm (qui est la largeur des rainures).

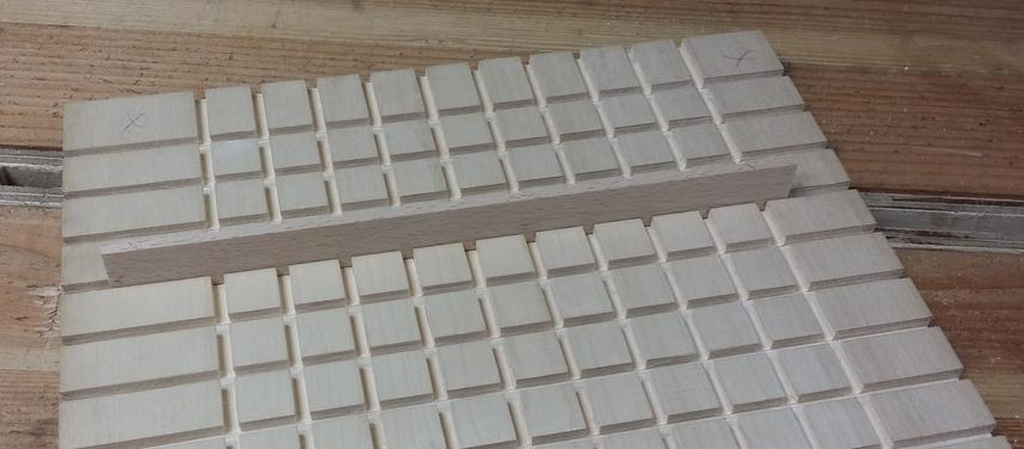

Je vérifie que la première barre réalisée passe dans toutes les rainures du plateau (ce qui permet aussi de contrôler qu'elles sont bien régulières), puis je rabote les autres.

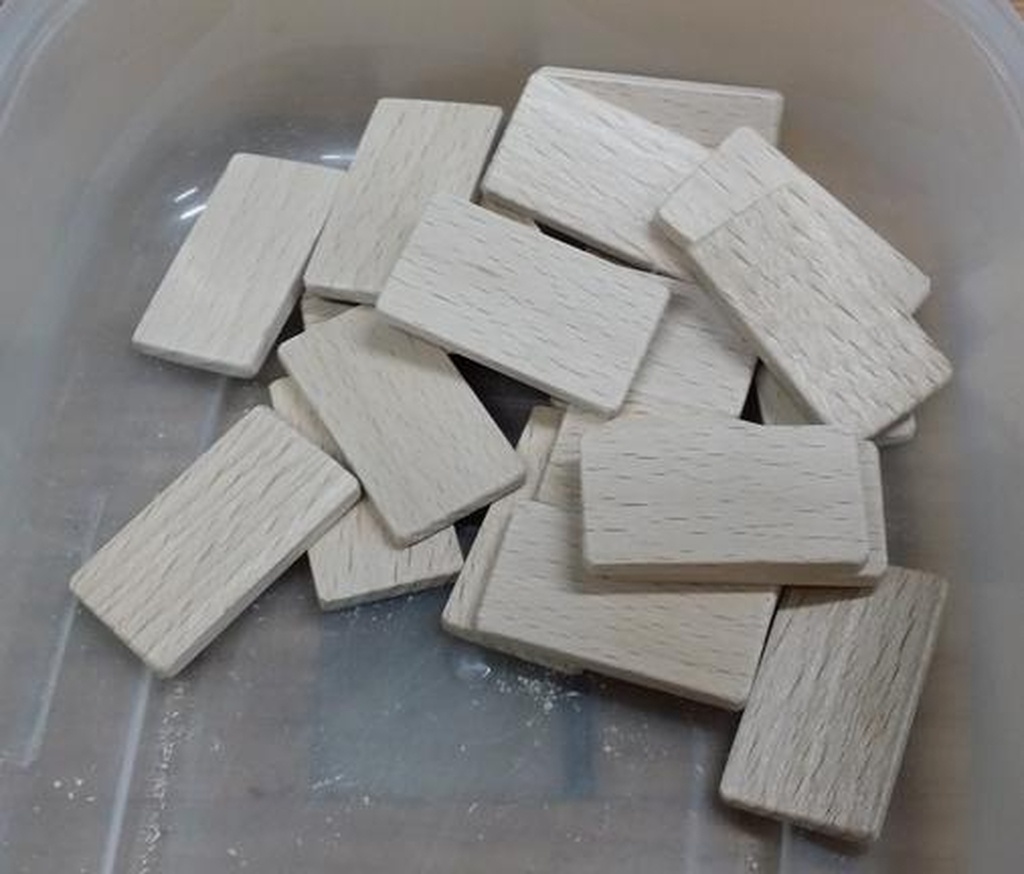

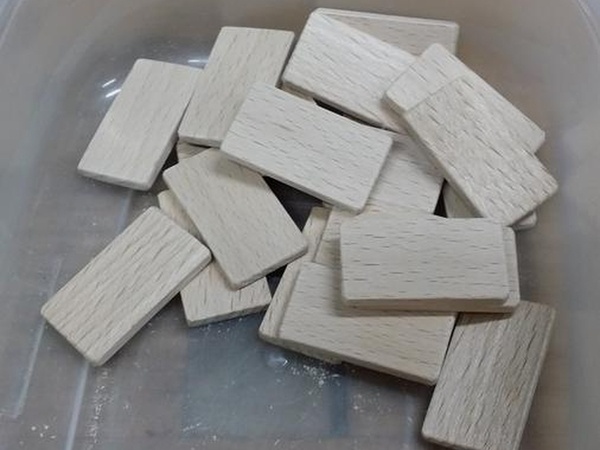

Il n'y a plus qu'à découper les 20 barrières (leur longueur correspondant à deux cases du plateau).

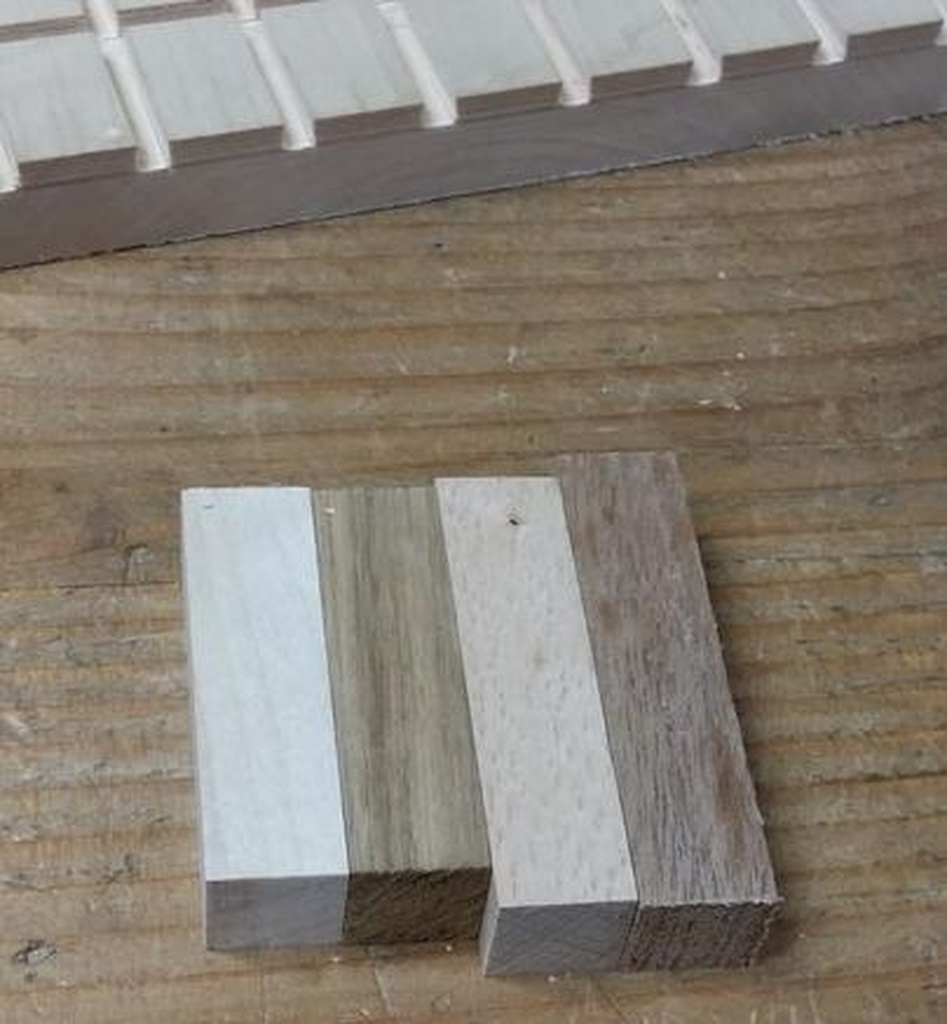

Pour les pions, je déteste teinter le bois. Alors je choisis 4 essences le plus différentes possible.

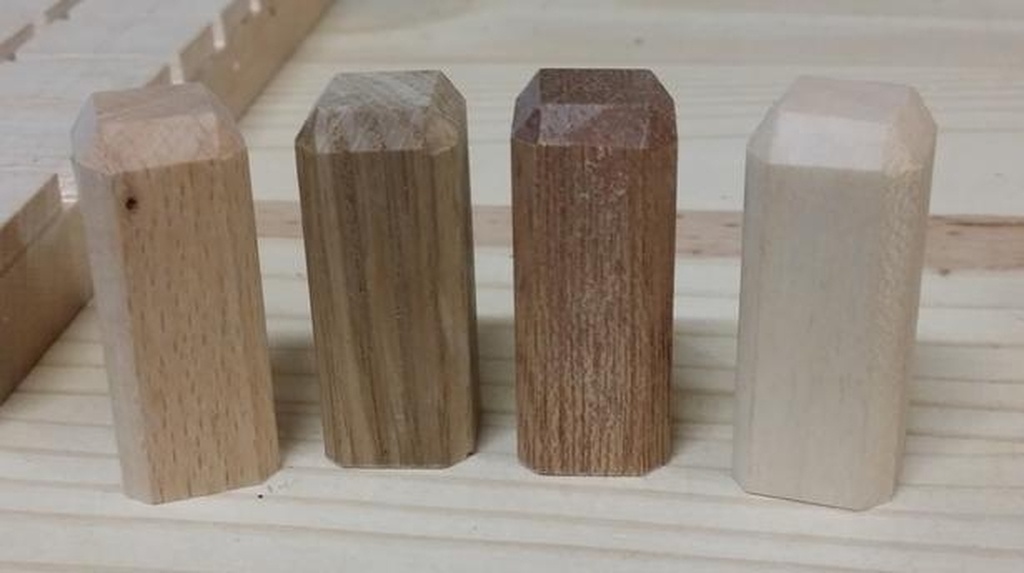

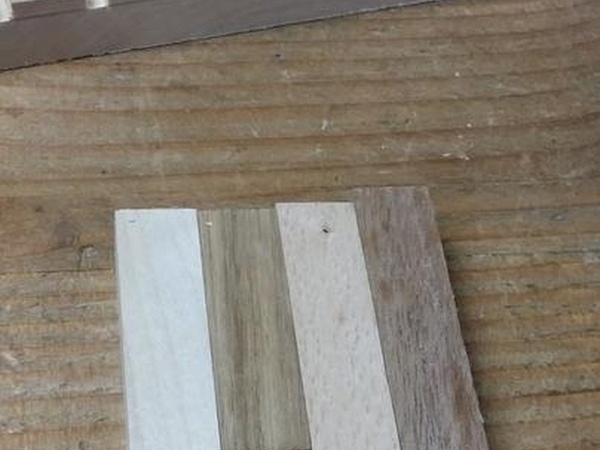

De gauche à droite : érable, chêne, hêtre, niangon (exotique rouge).

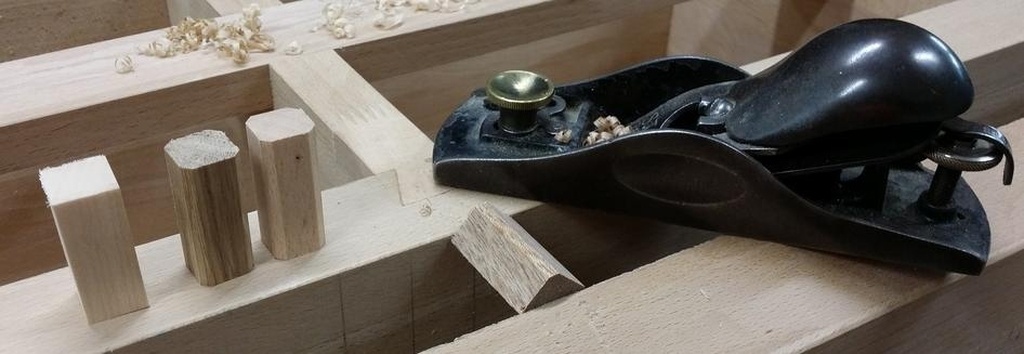

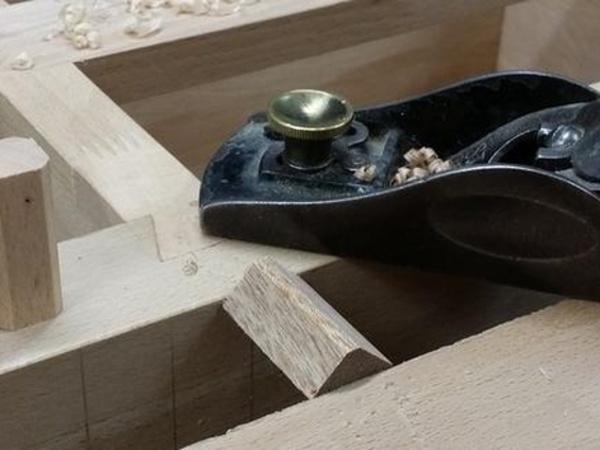

Je taille un chanfrein au rabot de paume.

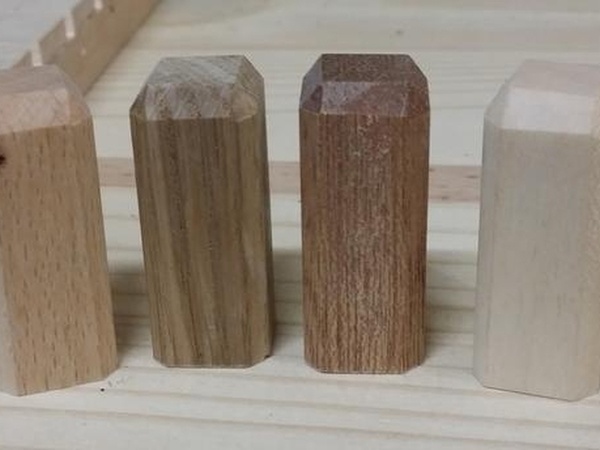

Sur cette photo, on voit mieux les différences de couleur et de grain.

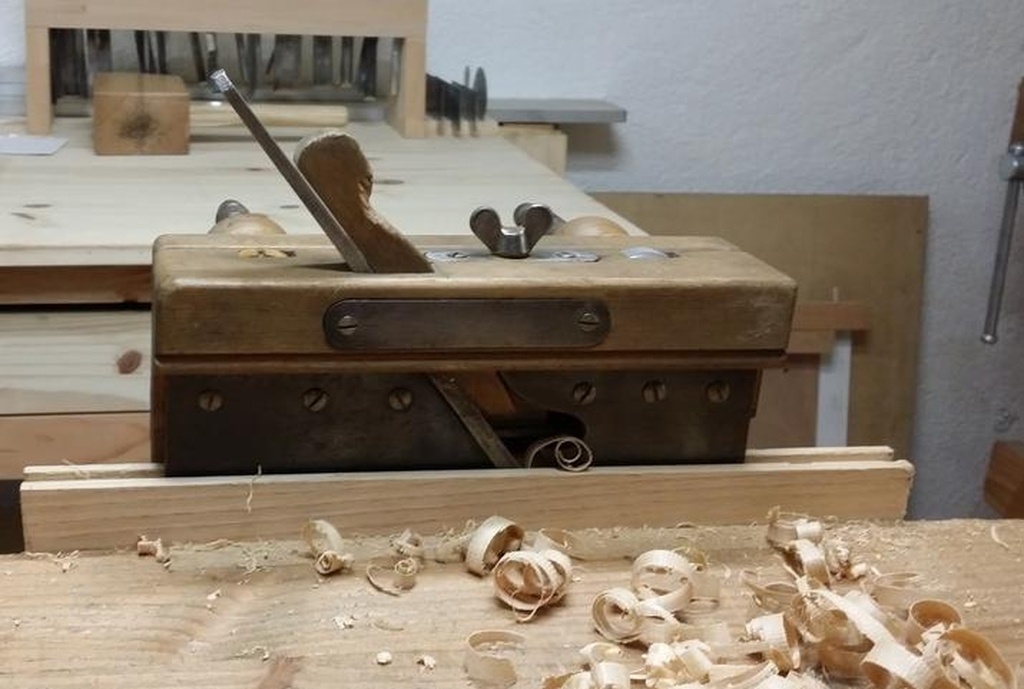

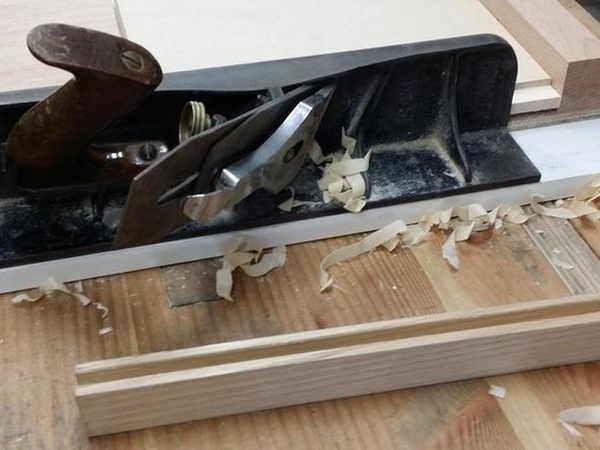

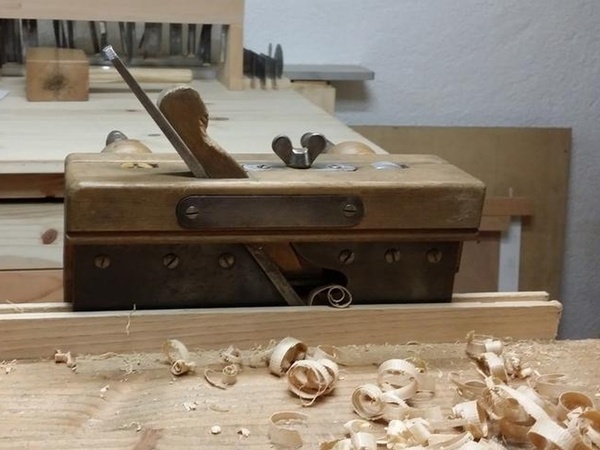

Dans deux morceaux en châtaignier, j'effectue une rainure au bouvet.

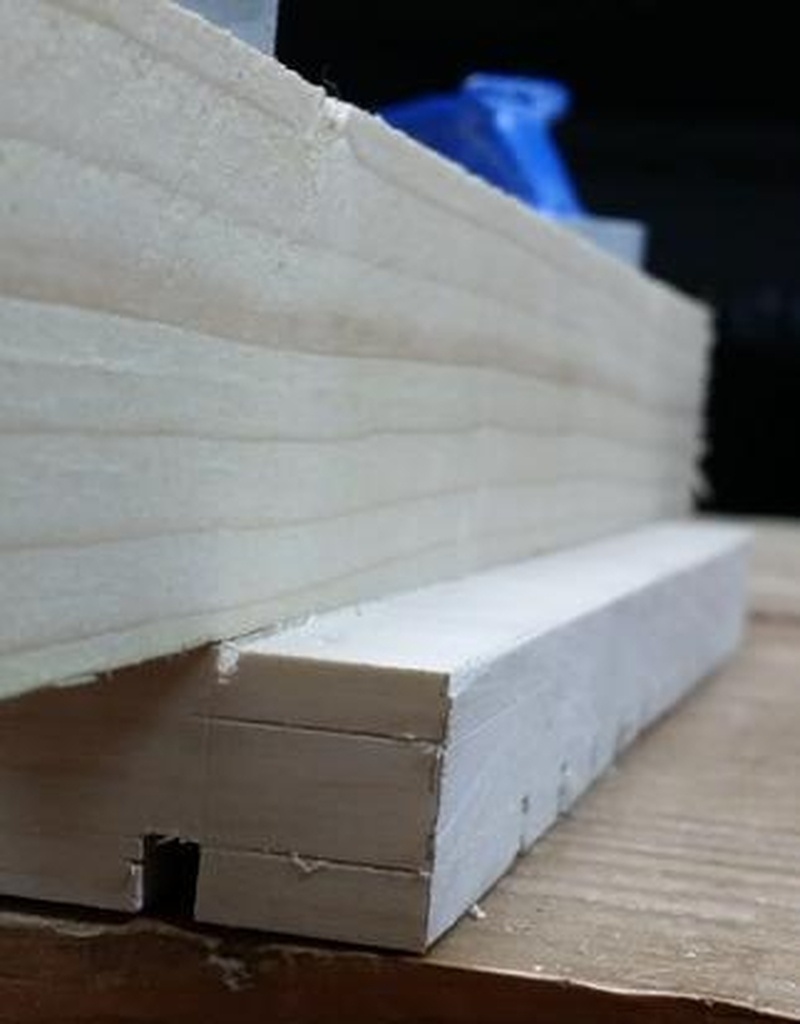

Pour réaliser la languette en travers du fil sur le plateau, je vais effectuer d'abord une entaille à la scie.

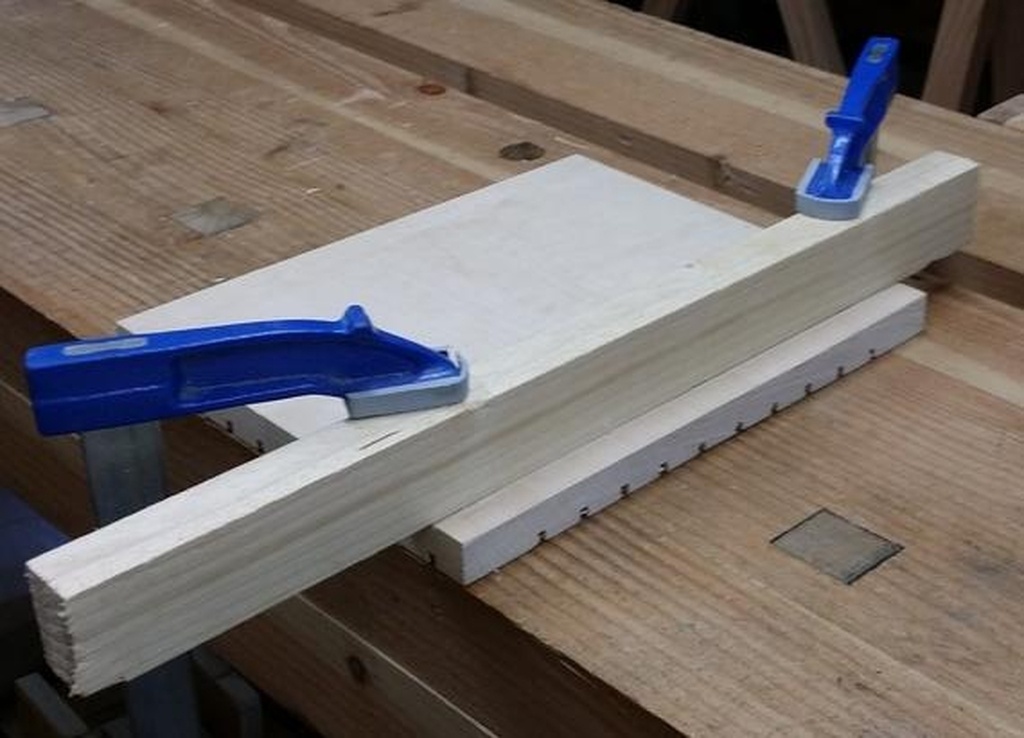

Je place un tasseau assez haut, contre lequel j'appuierai la lame, pour me permettre d'être bien d'aplomb et rectiligne.

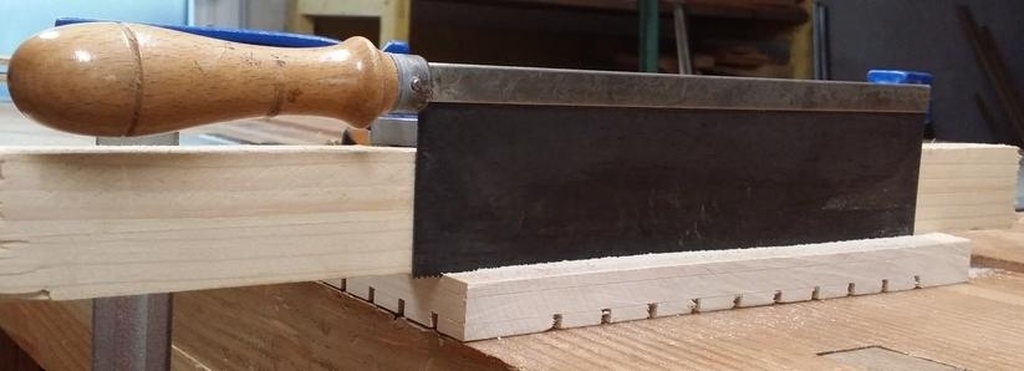

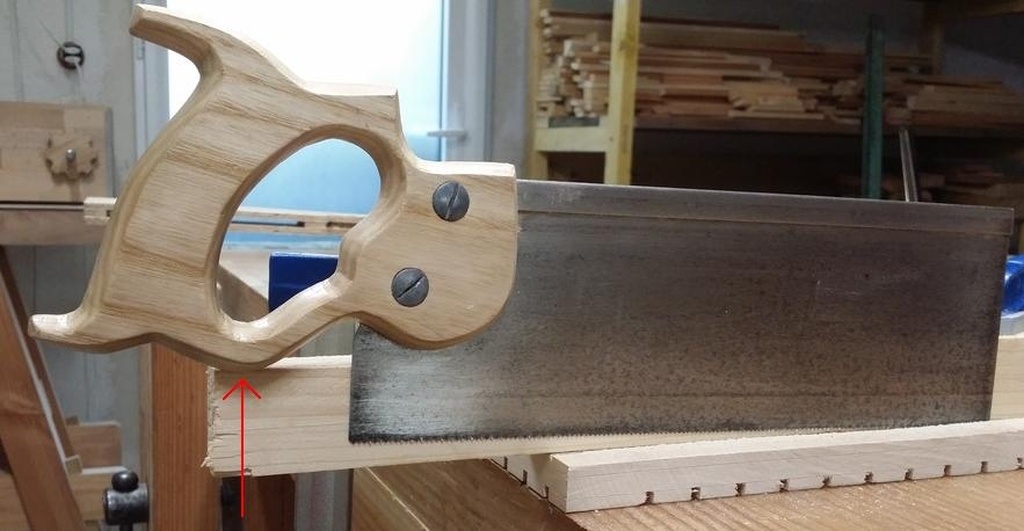

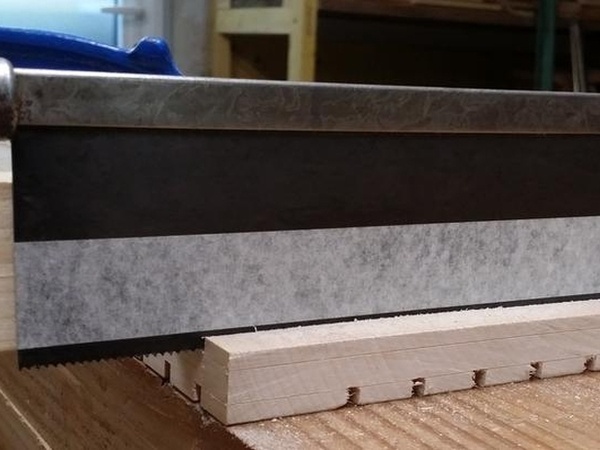

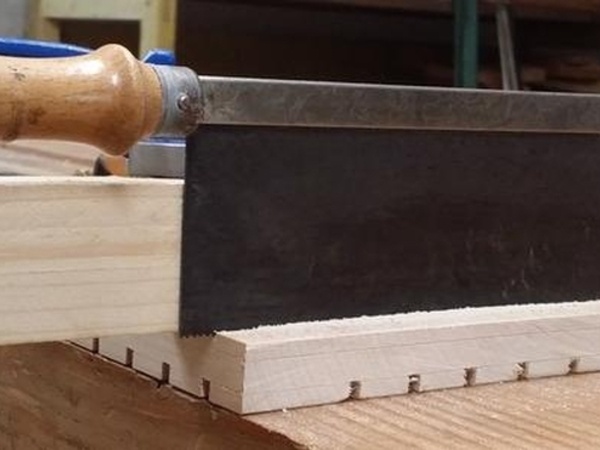

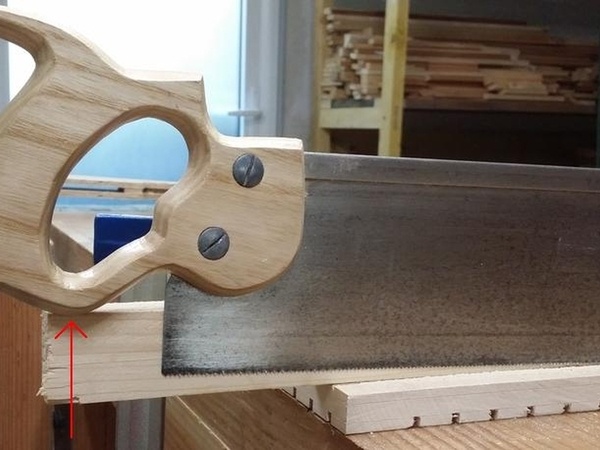

Pas de chance : on voit à l'endroit de la flèche rouge que la poignée de la scie à dos empêche des dents de toucher le plateau...

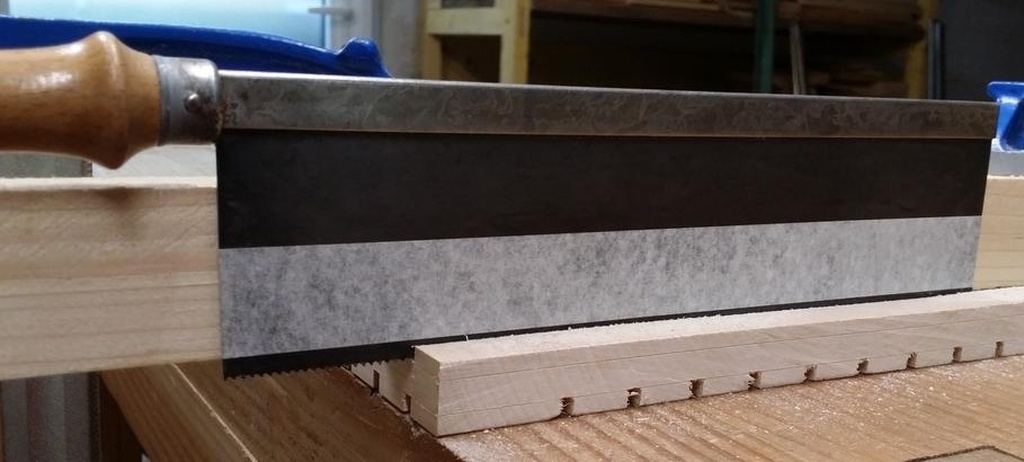

Heureusement, j'ai une gentle saw (j'ignore s'il y a un nom équivalent en français) qui n'a pas ce problème.

Un adhésif de masquage me permet de contrôler la profondeur de coupe.

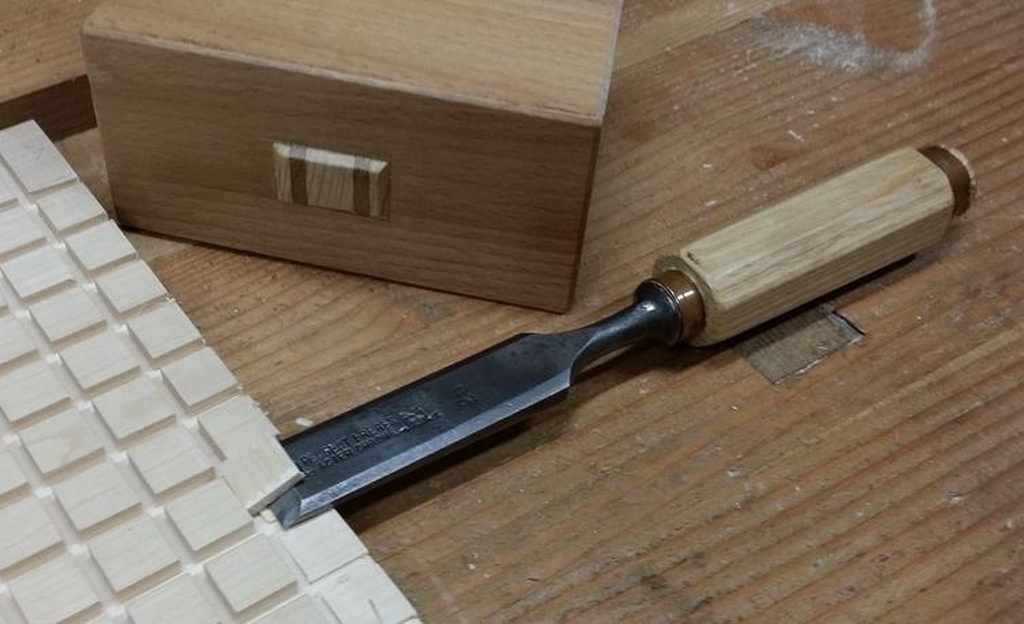

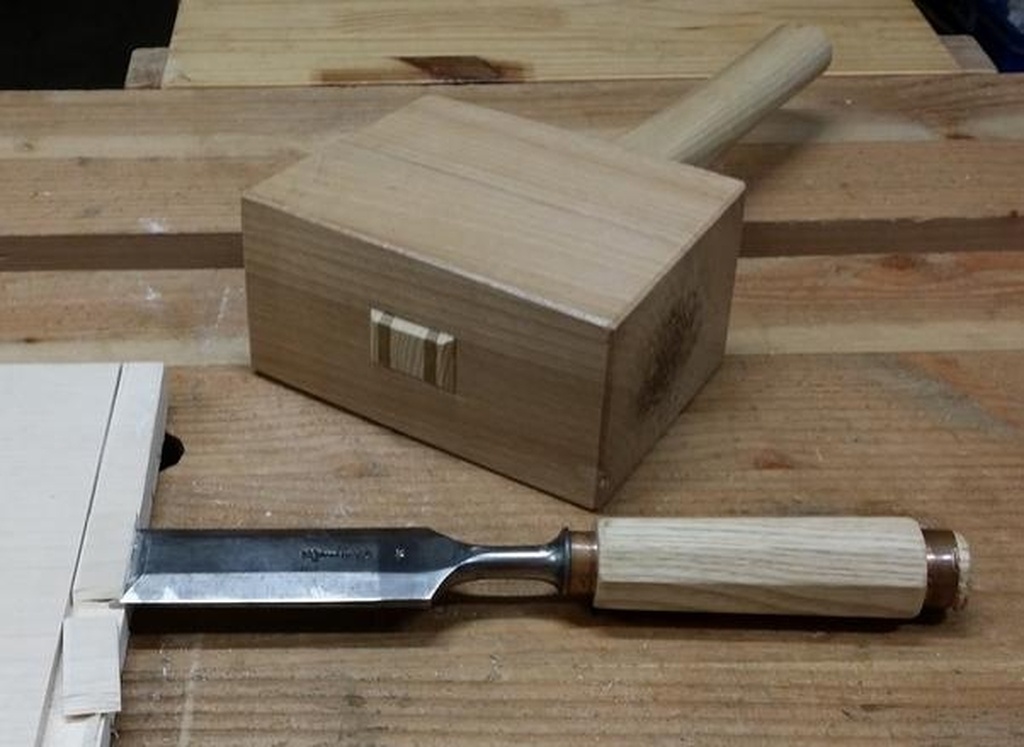

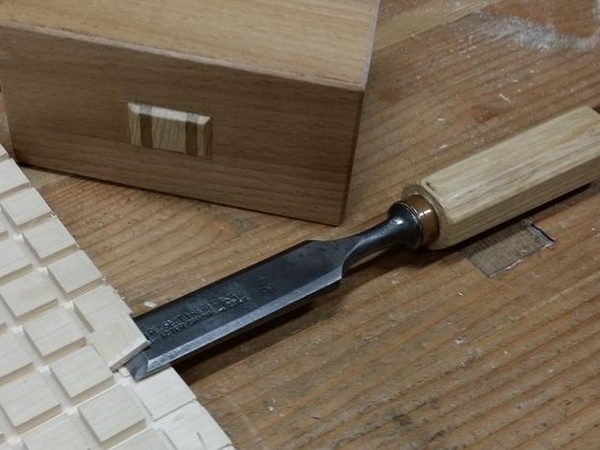

Je fais sauter le plus gros avec un ciseau large.

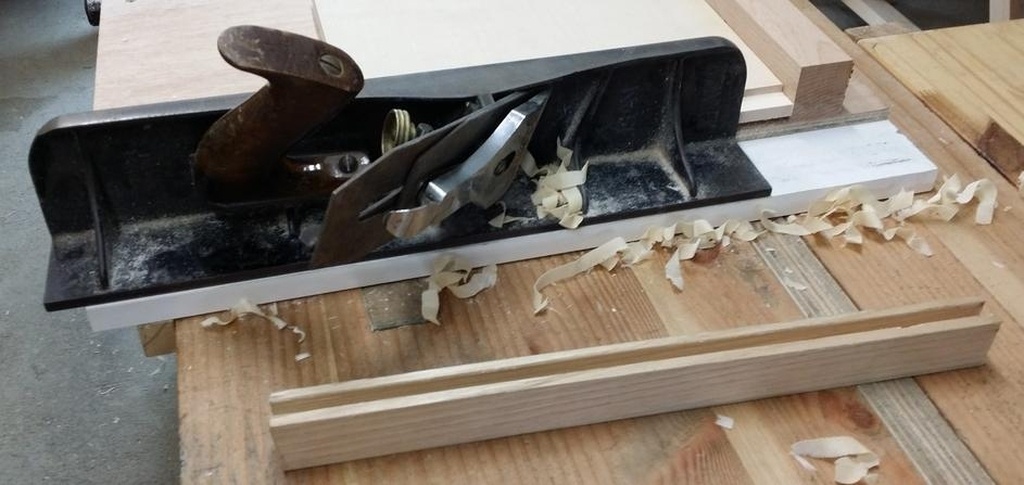

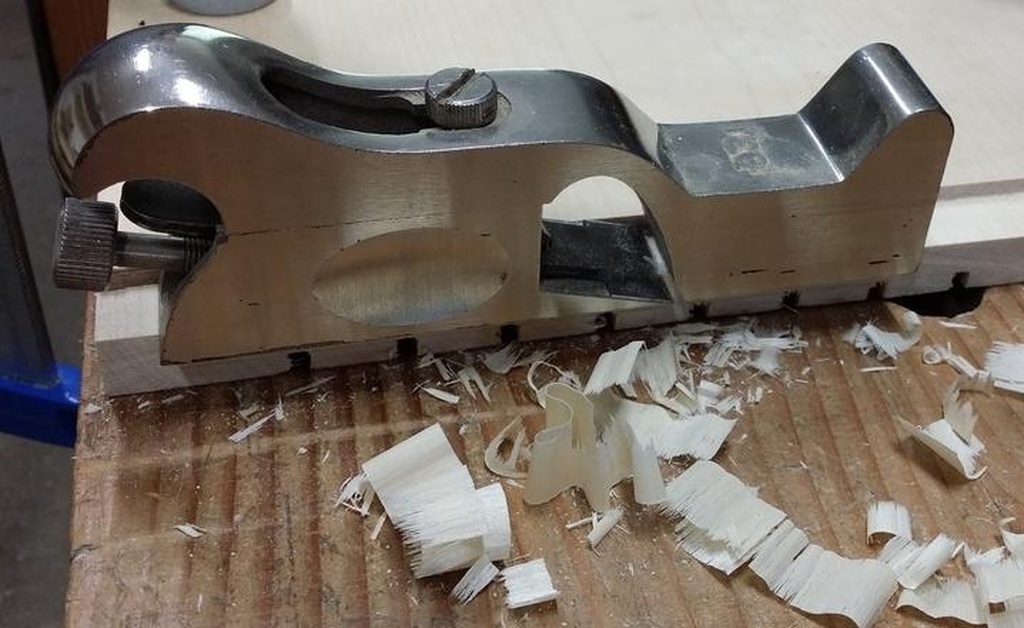

Et je termine au guillaume, un Stanley n°93.

Même opération sur l'autre face du plateau. Ici, je suis guidé par les rainures existantes.

Il reste à ajuster la profondeur de la languette sur la planche à recaler, pour qu'elle vienne buter au fond de la rainure.

La joue supérieure du raidisseur en châtaignier, sur la face visible du plateau, laisse un espace équivalent à la largeur des rainures entre les cases.
Comme il y a 9 cases, cela laisse 10 encoches devant le joueur, permettant d'y ranger les 10 barrières dont il dispose en début de partie.
Le raidisseur est maintenu sur la languette par un seul tourillon placé en son centre. Cela permettra au plateau de se dilater/rétracter sans problème.

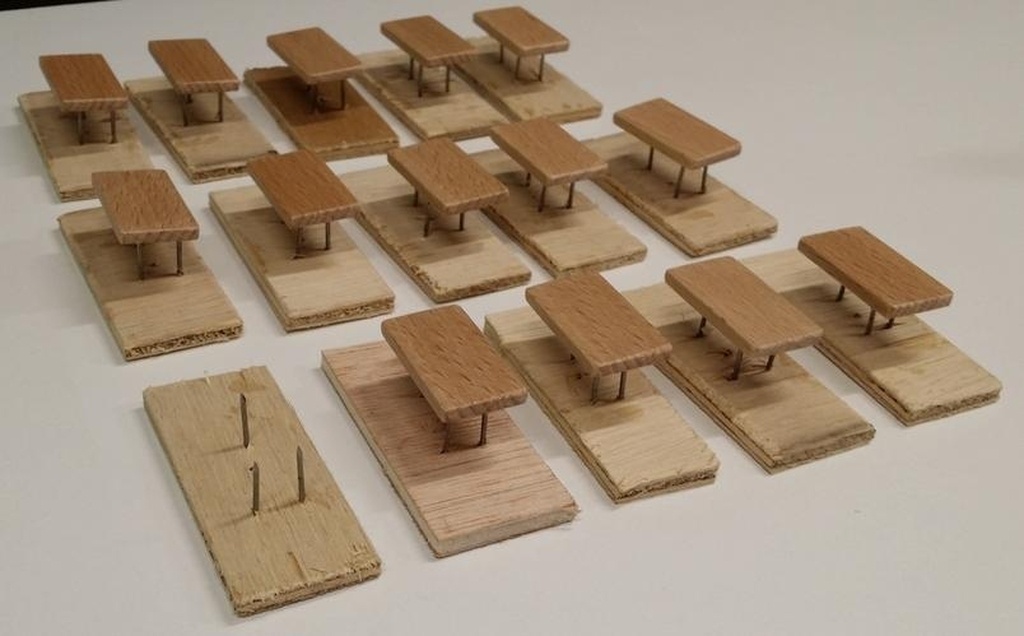

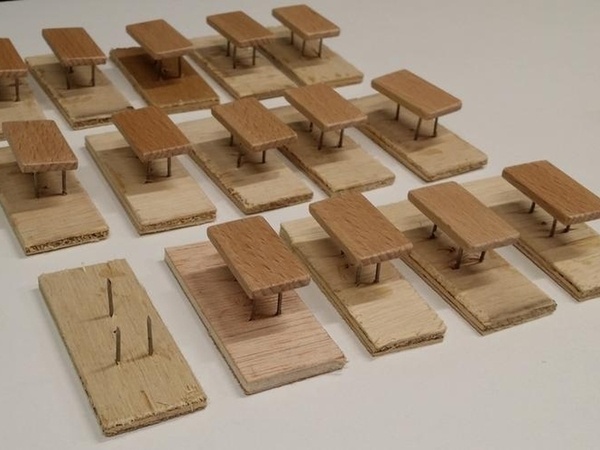

Pour vernir les 20 barrières avec une seule passe par couche, comme toutes les faces sont visibles, je les dépose sur des cales comportant des clous.
Aucune trace n'est visible sur la face reposant juste sur les 3 pointes.

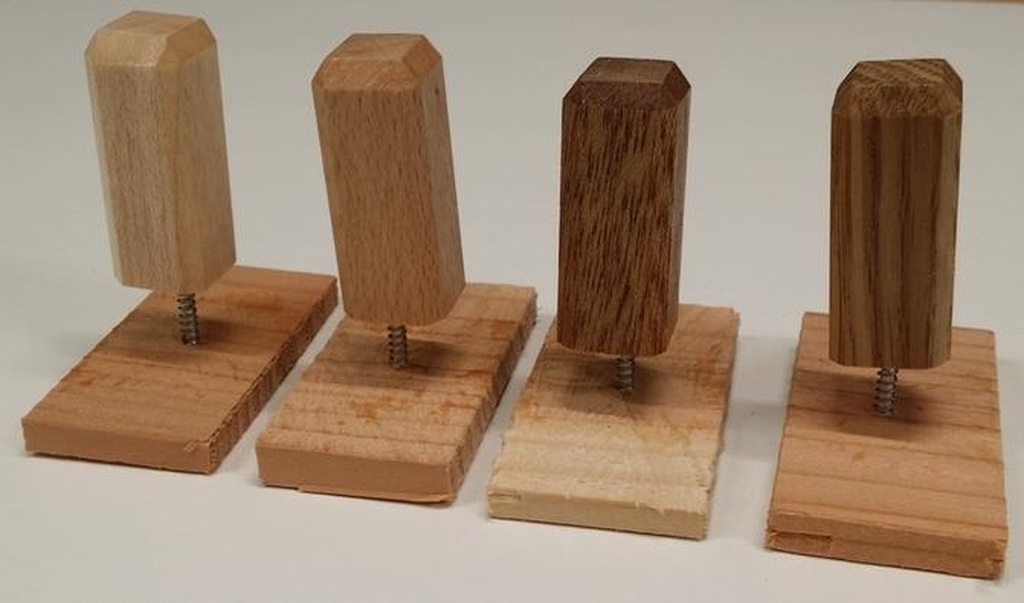

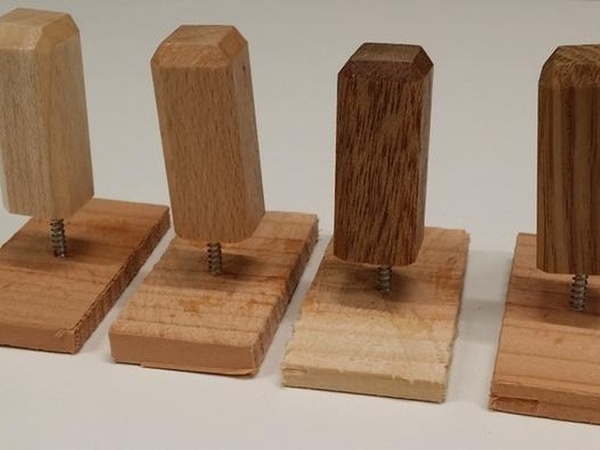

Pour les 4 pions, c'est plus simple. Je peux insérer une vis dans la base, qui ne sera pas visible.

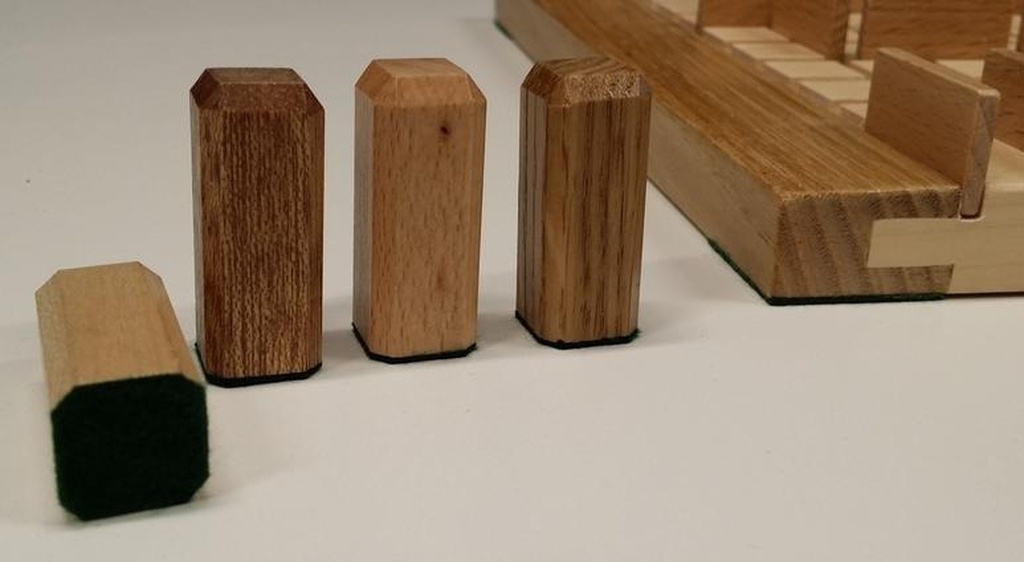

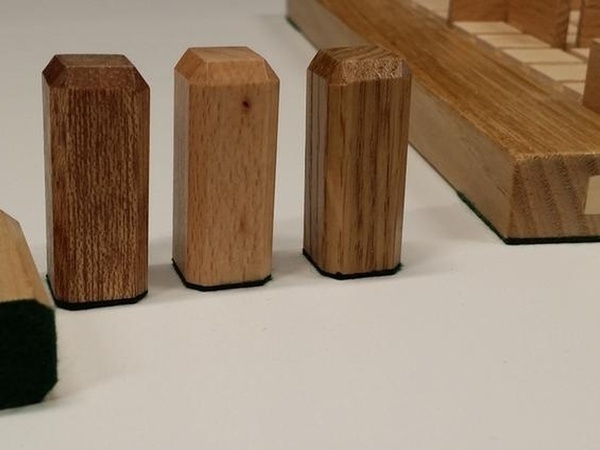

Une fois les pions vernis, je colle un bout de feutrine sur leur base, ainsi que sous les 4 coins du plateau.

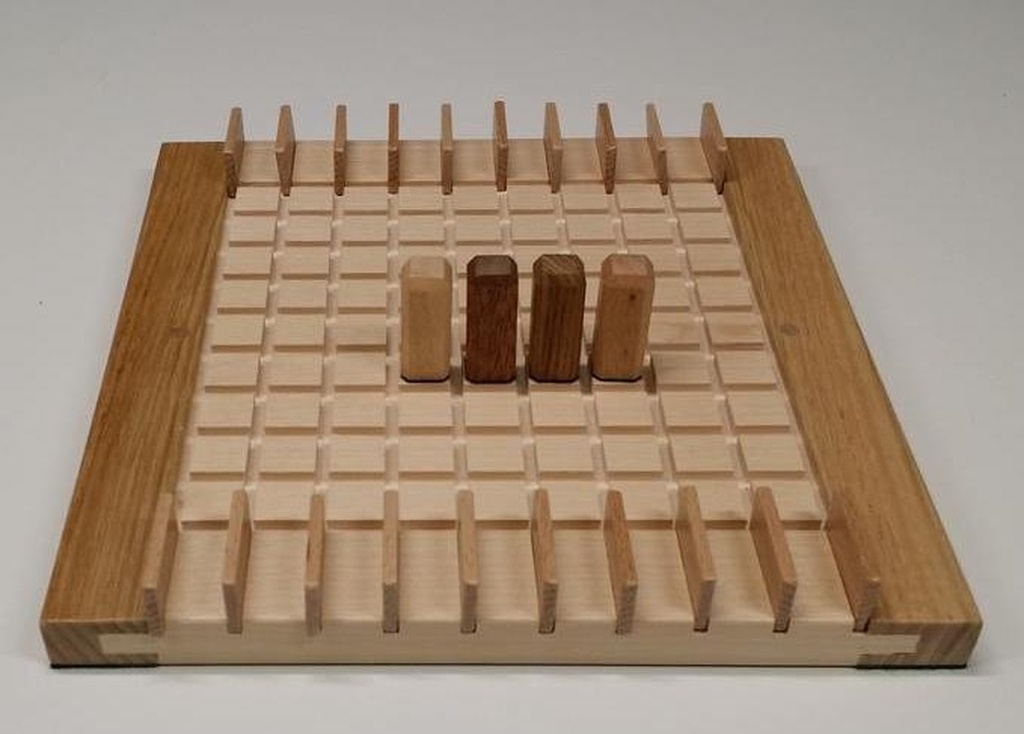

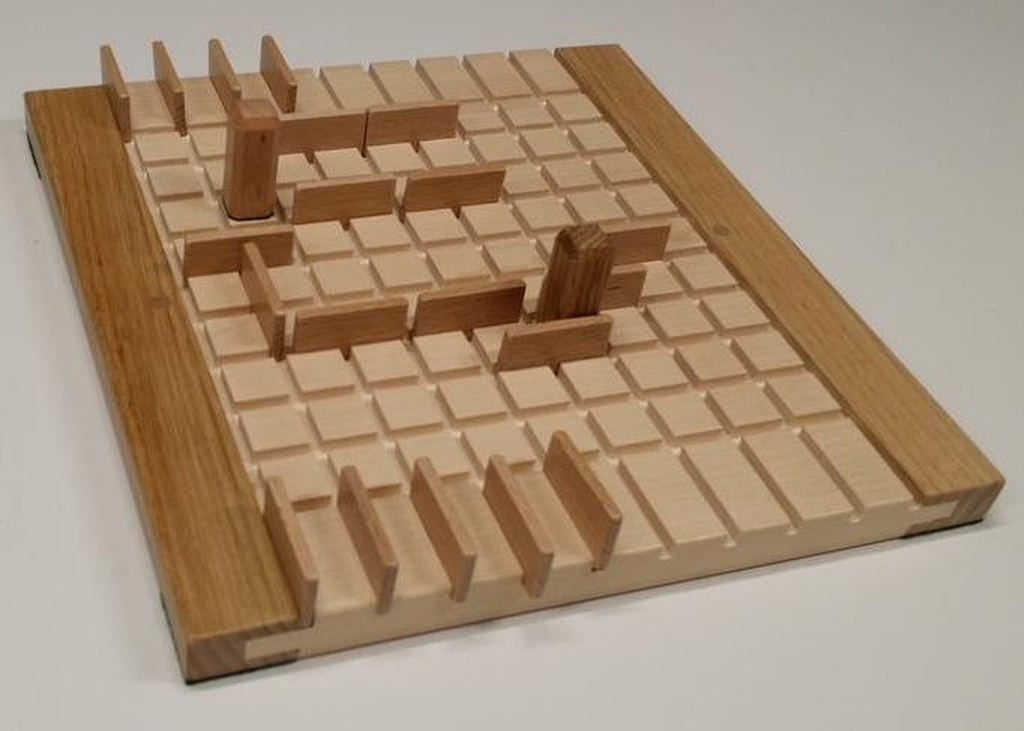

Il n'y a plus qu'à jouer !


Discussions

domi49 a publié la création "Fabrication d'un jeu de quoridor (100% outils manuels)".
il y a 2 ans
vtc86

Superbe ! J'adore les projets avec outils manuels :-) et ça a l'air cool comme jeu. Ça donne envie d'en fabriquer un juste pour essayer

AvecUnBoutDeBois

Belle réalisation, très soignée. 👏
Merci, pour le partage, et aussi, de nous faire découvrir ce jeu.

Neiru
( Modifié )

Merci pour ce pas à pas détaillé.
Pour les rainures, pourquoi ne pas avoir marqué directement au ciseau large, ou encore avoir fait a la scie + calle comme les languettes ?

domi49

Effectivement, j'aurais pu faire comme ça aussi.
Comme souvent, il y a plusieurs manière d'arriver au même résultat.

PLab

ah ouiiii avec ma version CNC c'est moins classe lol

xyloweb
( Modifié )

Et en plus tu as pris le temps de faire pas mal de photos !
Merci pour le partage.

Juste une question, la guimbarde tu l’as guidée ?

domi49

J'ai pris l'habitude de prendre des photos parce que je me trouve génial mon petit-fils n'est pas toujours là quand je réalise certaines choses, et qu'il aime bien comprendre comment je fais.
Et puis comme maintenant je suis à la retraite, si je ne suis pas bien riche en argent, je suis enfin très riche en temps, et c'est beaucoup plus important :-)

Pour la guimbarde, je l'ai juste contrôlée avec les poignées. Mais ça va, je ne suis pas encore atteint de la maladie de Parkinson, malgré mon grand âge ;-) Et puis si on peut faire facilement des dégâts avec une défonceuse, il y a moins de risques avec une guimbarde !

xyloweb
( Modifié )

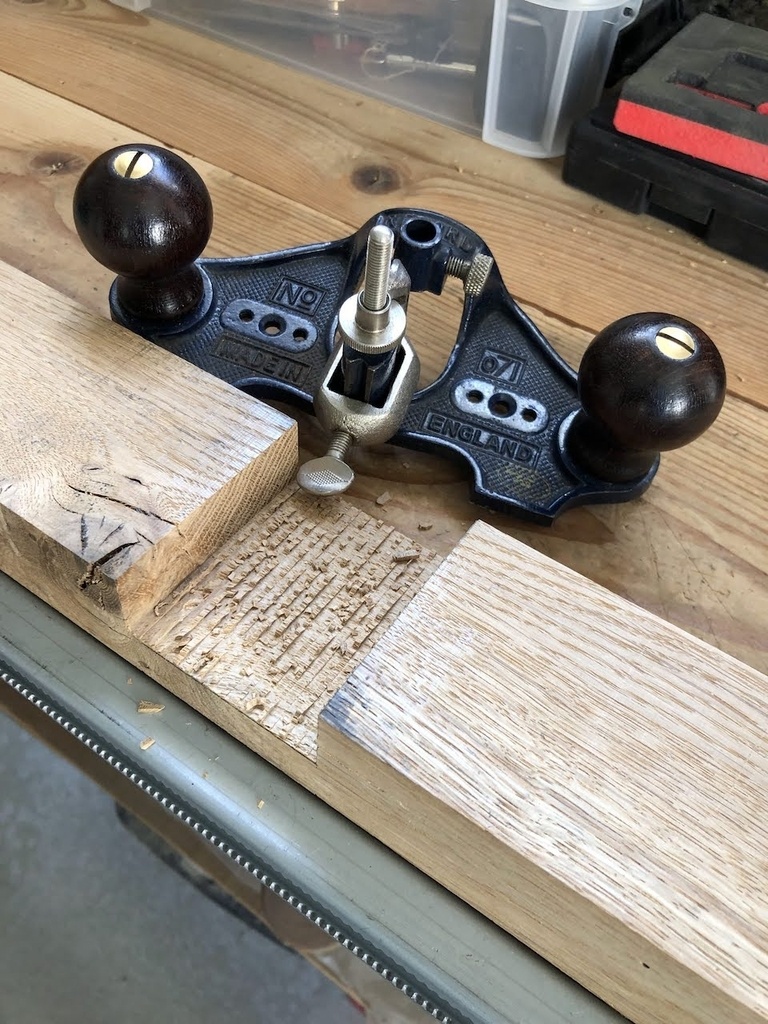

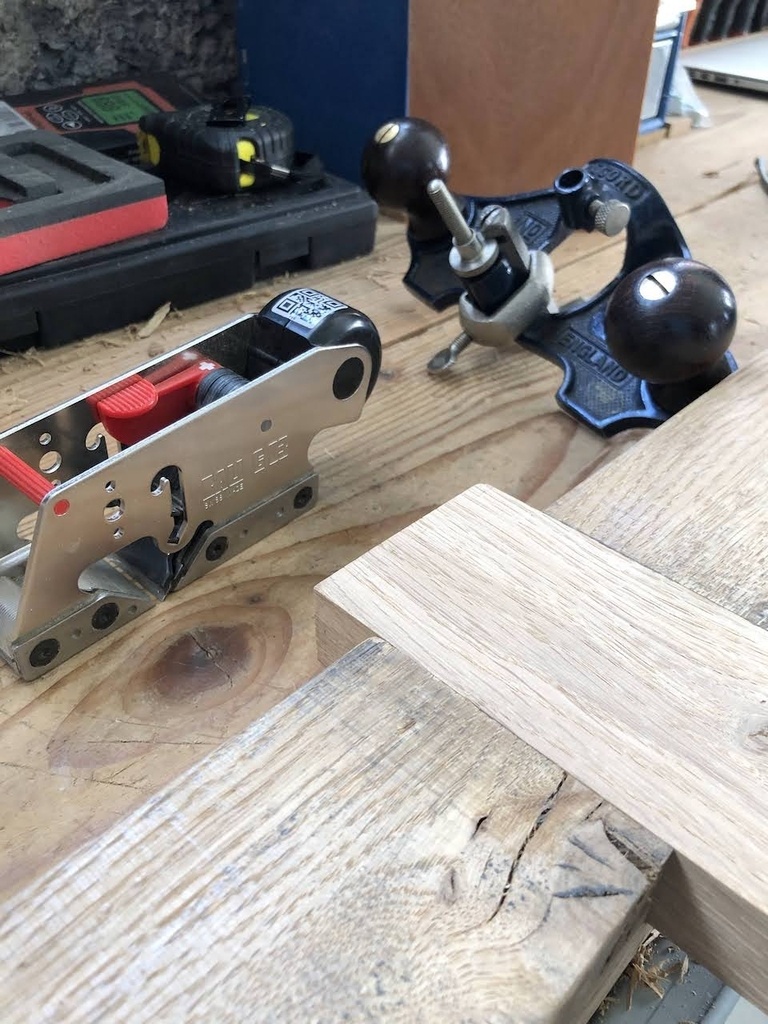

domi49 j'ai utilisé cet après-midi pour la première fois une guimbarde que j'avais eu la chance d'acquérir sur eBay UK. Bien sûr je suis passé par une séance d'affûtage digne de ce nom… avant de pouvoir l'utiliser.

En fait, c'est génial comme outil, une fois que l'on a pigé son fonctionnement et ses limites 😉

PS : j'ai du retourner la molette de réglage de profondeur car sinon, pas assez profond pour la rainure de 24mm.

sylvainlefrancomtois

xyloweb C'est l’ancêtre de la défonceuse ! très utilisée à l'époque pour les fonds d'entailles d'escalier entre autre !

xyloweb

sylvainlefrancomtois oui d’ailleurs chez nos amis British on parle de Router Plane…

Santé !

Je devrais me mettre à travailler à la main. ça me permettrait de prendre plus de temps pour réfléchir et arrêter de gâcher des heures de travail par un usinage foireux en fin de journée.

Passé cette divagation un tantinet égocentrique, super réalisation. Bravo ! J'ai hâte de voir la suite :)

Si tu te fais des truc du genre, il faudrait peut-être trouver des bois avec des différences plus prononcées.

Jean Galmot
( Modifié )

Superbe. J'aime bien la photo de la salle de classe😋.

CyrildeVienne

Super beau et présentation très explicite. Merci et bravo

Regisc

Je ne connaissais pas ce jeu non plus. Grand respect pour ces boiseux qui on la connaissance et la compétance d'utilisation de ces merveilleux outils a main. Bravo pour cette belle réalisation!!

dependancesbois

C'est fou comme le fait que ce soit fait aux outils à main rend le jeu plus intéressant !
Hop dans la liste.

Arvinomalo
( Modifié )

Bonjour
Superbe comme travail !
Pourriez vous me préciser la taille des barrieres du coup
20mm (hauteur )* 4mm (epaisseur) x ? (Entre 180 et 200 ?)
Merci d'avance pour votre réponse !

domi49

Les barrières font effectivement 4 mm d'épaisseur sur 20 mm de haut, et 36 mm de long (ce qui correspond à deux cases + la rainure qui les sépare).
