Bonsoir à vous tous
j'ai pour une demande d'ami remit en route ma fileteuse
cette machine que j'avais pensée et qu'un copain qui bricole la ferraille et les soudures
a fini par ce faire.

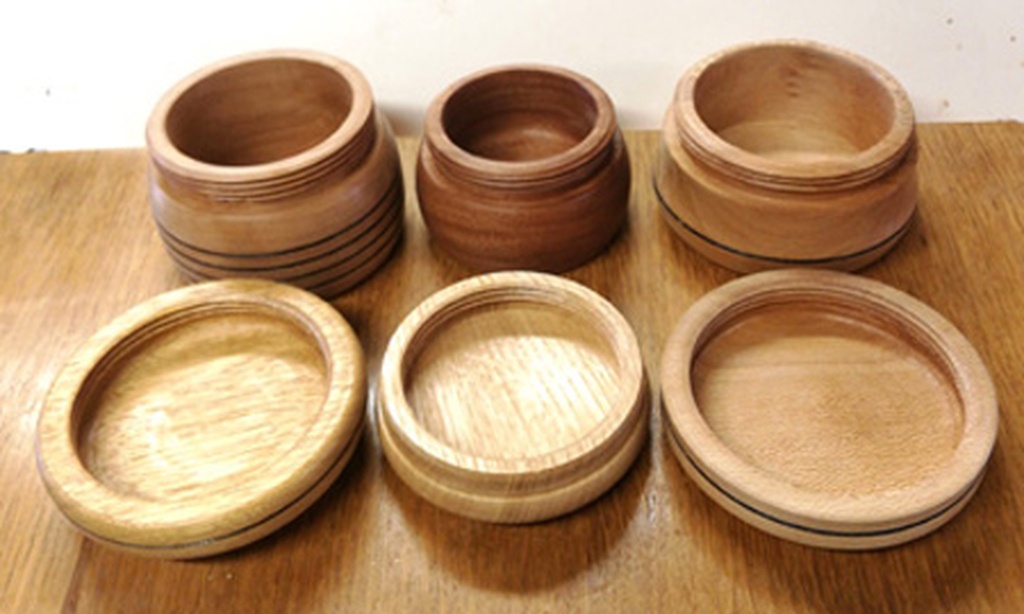

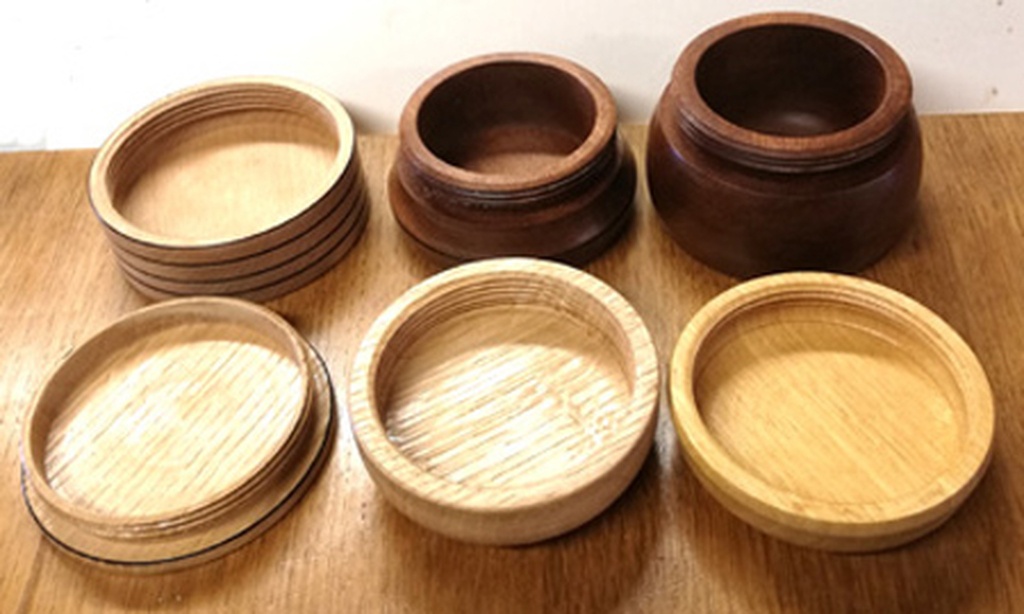

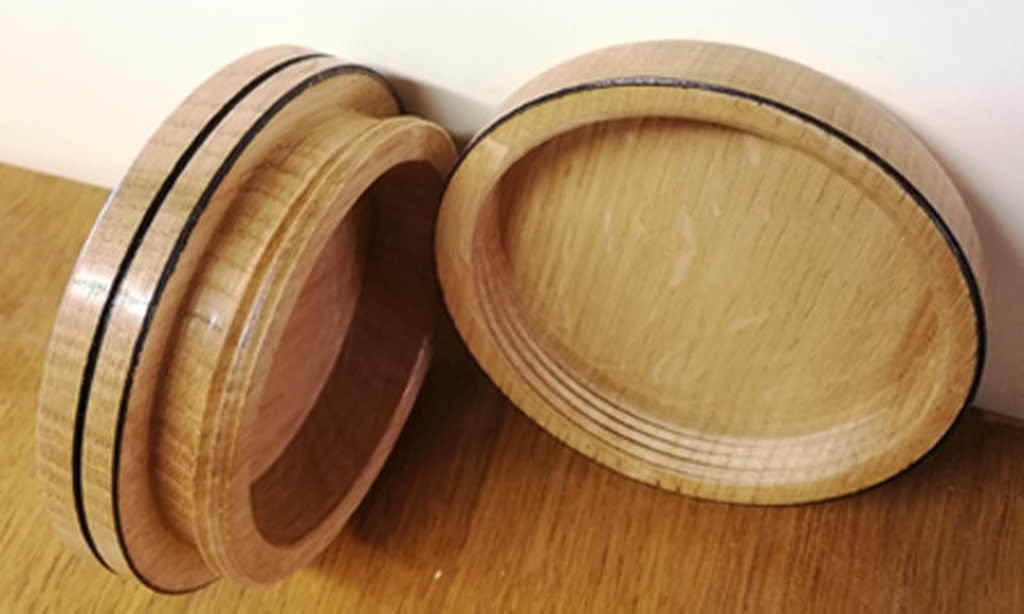

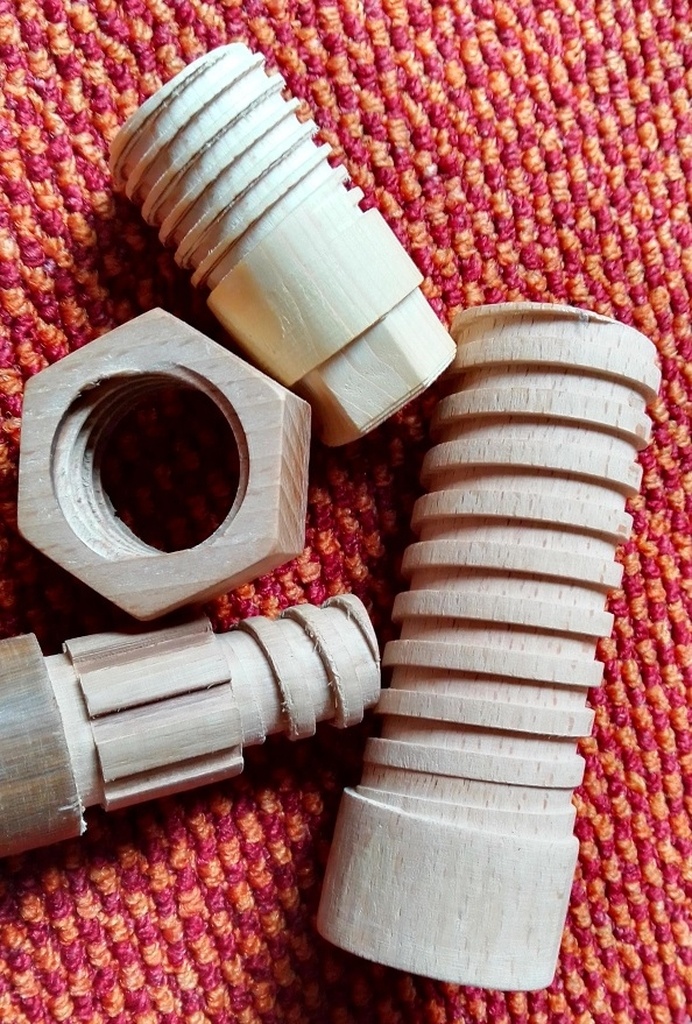

j'ai fais des essais dans plusieurs essence différentes
Hêtre, Chëne, movingui, le kotibé, le merisier, le platane,ect..

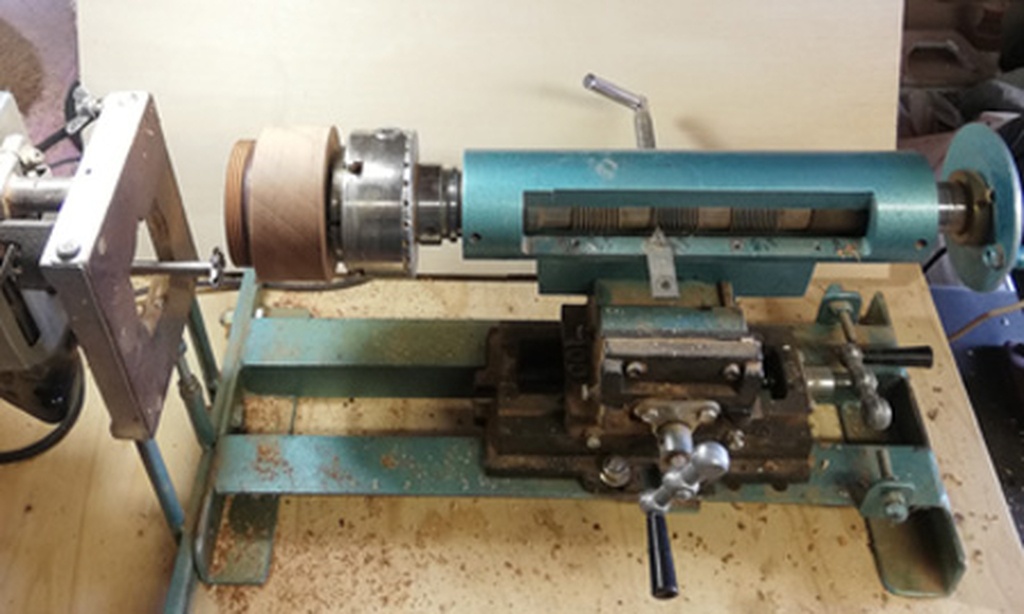

en ce qui concerne la machine
machine autonome qui fonctionne avec une défonceuse de 1500 W.

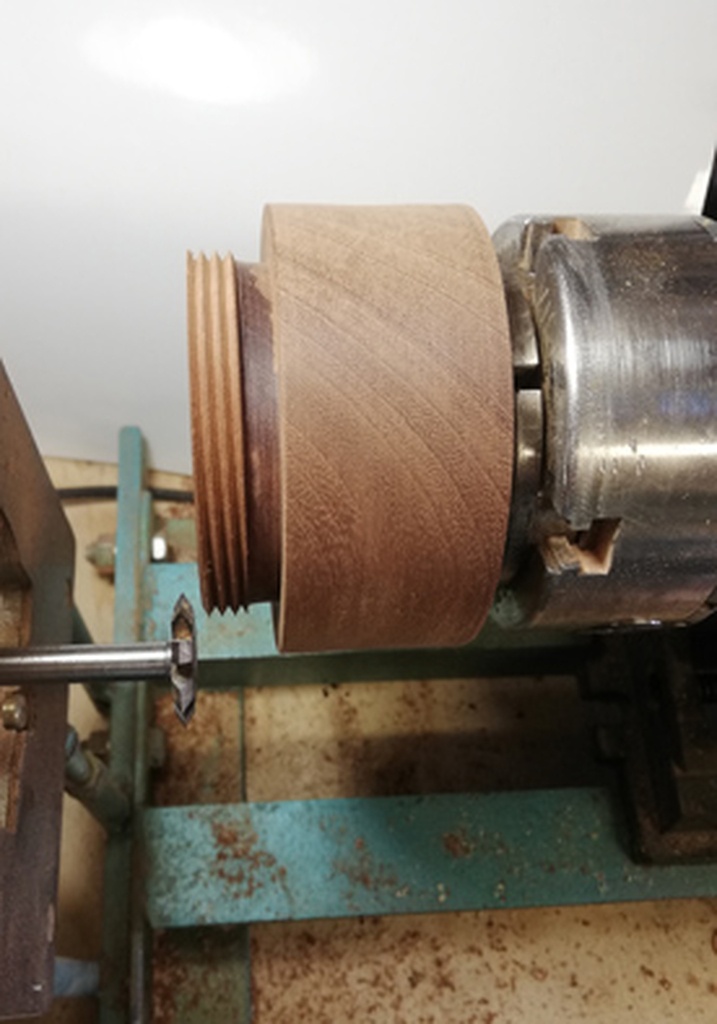

l’embout de l'arbre est M33x3.5 ce qui donne la possibilité de monter un mandrin de tour sans démonter la pièce, cela a l'avantage de garder le rond parfait de la pièce en bois à filetée
j'ai choisi de faire 4 pas seulement mais je ne peux pas fileter sur de grand longueur.
le déplacement de l'ensemble ce fait avec un système table croisée acheté au camion
donc je n'ai pas une grande précision mais le jeu est rattraper au serrage du couvercle.
Licence
Discussions
Excellent! Comment as tu fais les 4 "vis mère" ?
J'adore ce genre de boite, mais avec le filetage la c'est encore mieux.
Bravo pour la machine, c'est super ingénieux. félicitation autant pour les boite que pour la machine.l'imagination n'a aucune limite, et pouvoir réaliser c'est vraiment top .
Merci pour le partage Roger.
Bravo pour ton ingéniosité et ton talent.
Bonjour à tous
merci de l’intérêt que vous portez à ma réalisation.
Bernard le fidèle
pour répondre à Kentaro

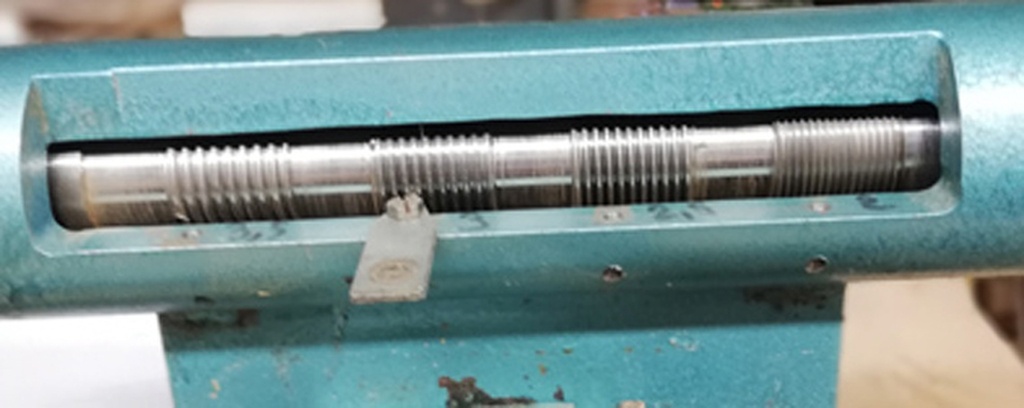

voici en image la vis mère de ma machine.
seulement 4 pas sur le même arbre et seulement pour réaliser que des filetage cours.
puisque mon but était de faire des boites avec une fermeture à vis.
J'ai aussi une question pour Michael45
si 45 correspond au département, moi aussi je suis du Loiret.
si tu veux que l'on communique envois un message par mail et n'oubli pas ton téléphone pour que je te contacte au sujet de ton projet
rogervuillermoz Merci pour la photo! la vis mère a été usinée sur un tour à métaux, je suppose. Je me disais qu'en enroulant/fixant un câble du bon diamètre en spirale autour d'un axe, on doit pouvoir faire un guide qui tient la route, analogue à une filetage. Pas très précis, mais suffisant pour ce genre de pas de vis.
Kentaro
Oui j'ai un copain (tourneur fraiseur sur métaux)avant son départ à la retraite a contribué largement à la réussite de ce projet.
je ne pré tans pas avoir une précisions au delà du 1/10
avec un pied à coulisse au 1/50
mais cela est suffisant
ce qui compte est la prise de mesure en fond de filet pour que tout ce passe bien.
par contre je ne comprends pas bien ton enroulement avec un câble
rogervuillermoz 1/10 sur du bois, c'est déjà plus que très bien...
Un cable enroulé sur un axe, qui reprend la forme du filetage, comme celui qui est tourné. La "flêche" suit alors l'espace entre deux spires du cable. Je vais faire un essai...
Pas simple comme solution pour l'avance, mais l'important c'est que ça fonctionne ! J'aurais plutôt utilisé comme vis mère le déplacement de la table croisée en multipliant / démultipliant le rapport de rotation par chaine et pignons (l'arbre de la table entrainant en rotation l'arbre du mandrin).
Belle réalisation !
Les tours anciens fonctionnaient sur ce même principe :
forum-outils-a...6-Tour-bois.htm
C'est vrai que ça marche toujours (c'est le principal !) et que ce sont de belles pièces de musée, mais faut admettre que c'est maintenant à des années lumière des possibilités et de la souplesse du numérique, même de construction "amateur" ... et fini les machines spécifiques pour un type de travail.
Bonsoir
Merci beaucoup pour ce lien des tours anciens
effectivement sa ressemble étrangement à ma modeste fabrication mais le principes est bons.
