Pour ceux qui ne connaissent pas déjà les casse-têtes de type Burr (croix du charpentier, etc.), voici deux liens très complets :

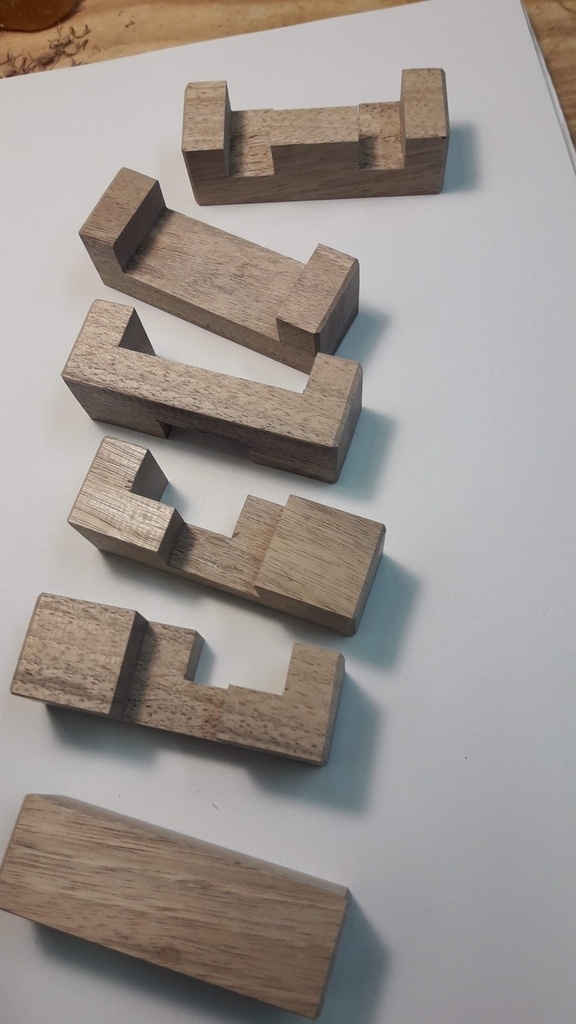

Il s'agit de 6 pièces en bois, typiquement de dimensions 2x2x6 (mais aussi parfois 2x2x8) qui s’emboîtent pour former au final un objet symétrique, avec deux pièces dans chacun des trois axes. Il y a de multiples combinaisons de six pièces possibles (voir les sites ci-dessus). Pour ma part, j'ai choisi ce sous-ensemble :

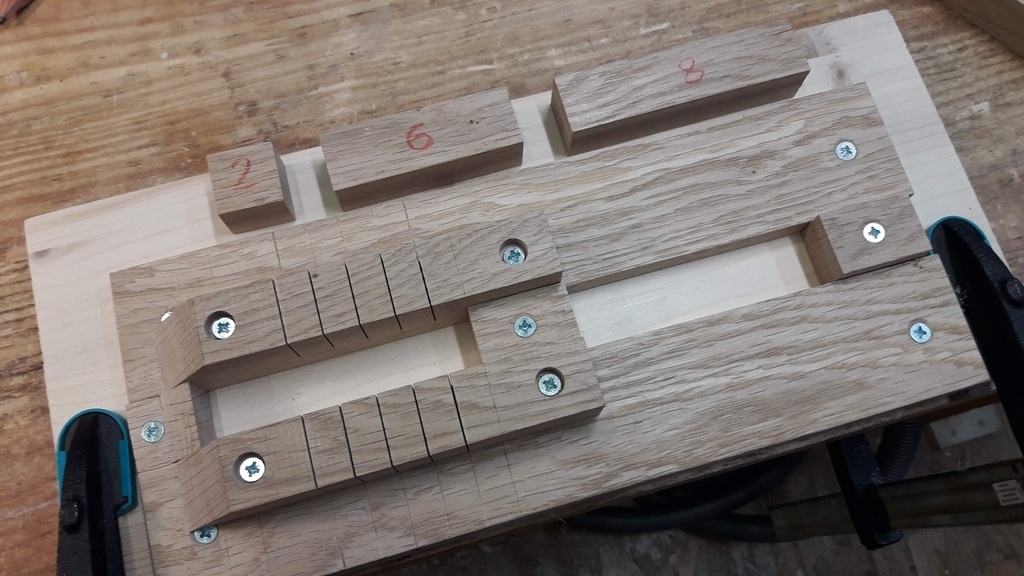

Je souhaitais construire ce casse-tête entièrement avec des outils à main et pour cela j'ai construit ce gabarit :

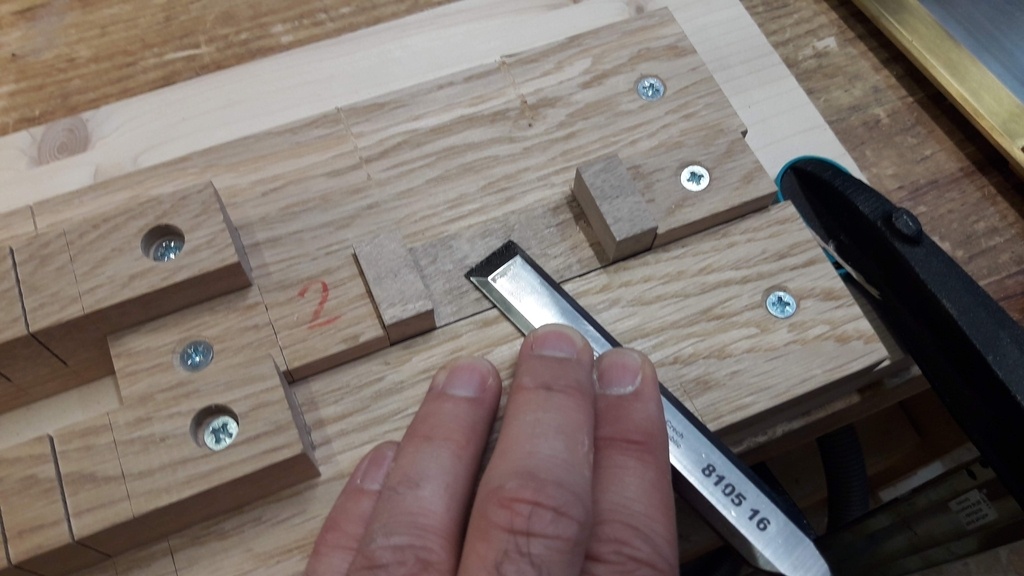

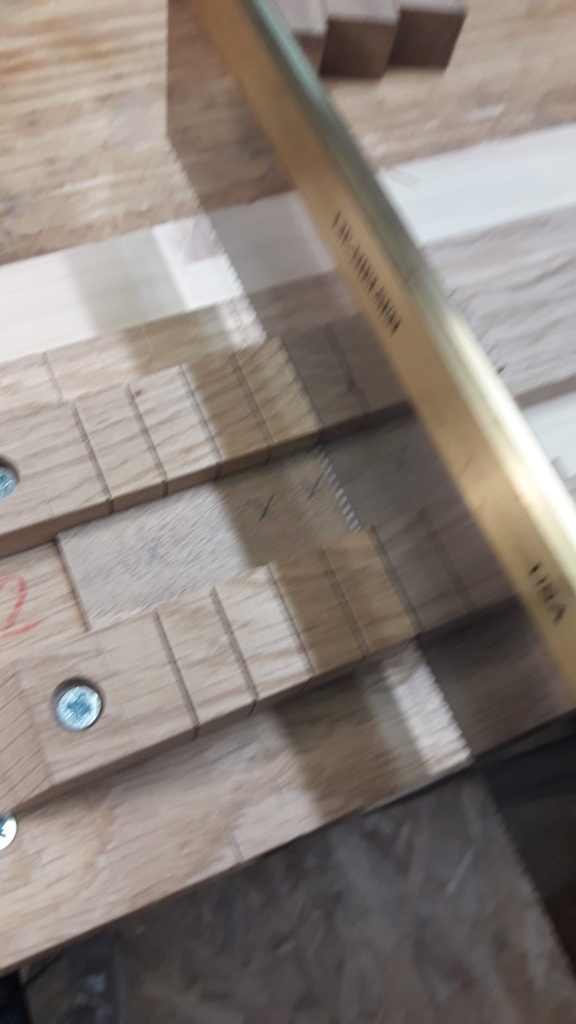

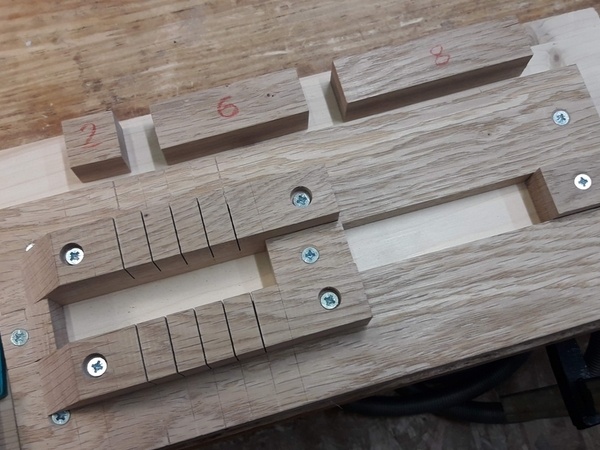

Le gabarit possède deux emplacements de dimension 2x8 (pour une certaine unité, ici 12,5 mm dans mon cas). La partie gauche permet d'entailler les pièces sur une profondeur d'une unité. La partie droite permet d'araser au ciseau. L'idée est que les deux pièces de bois à l'avant et à l'arrière du gabarit ont une unité d'épaisseur. Ainsi, cela permet d'arrêter la scie ou de poser le ciseau précisément. Deux photos valent mieux qu'un long discours :
(désolé pour la mauvaise qualité de la première photo).
Sur ces photos, on voit qu'une petite pièce de bois marquée 2 permet de réduire les emplacements à 2x6 plutôt que 2x8.

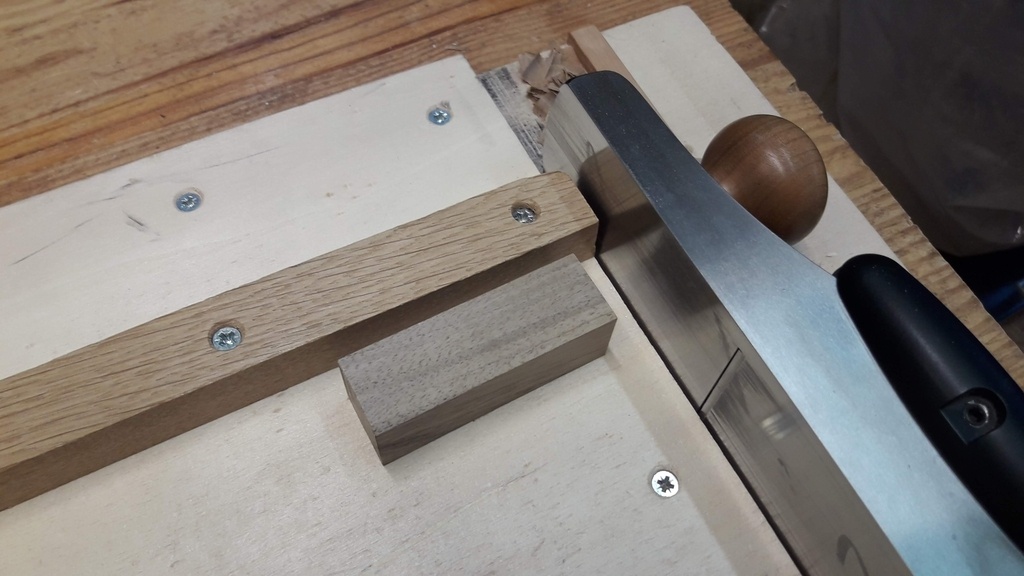

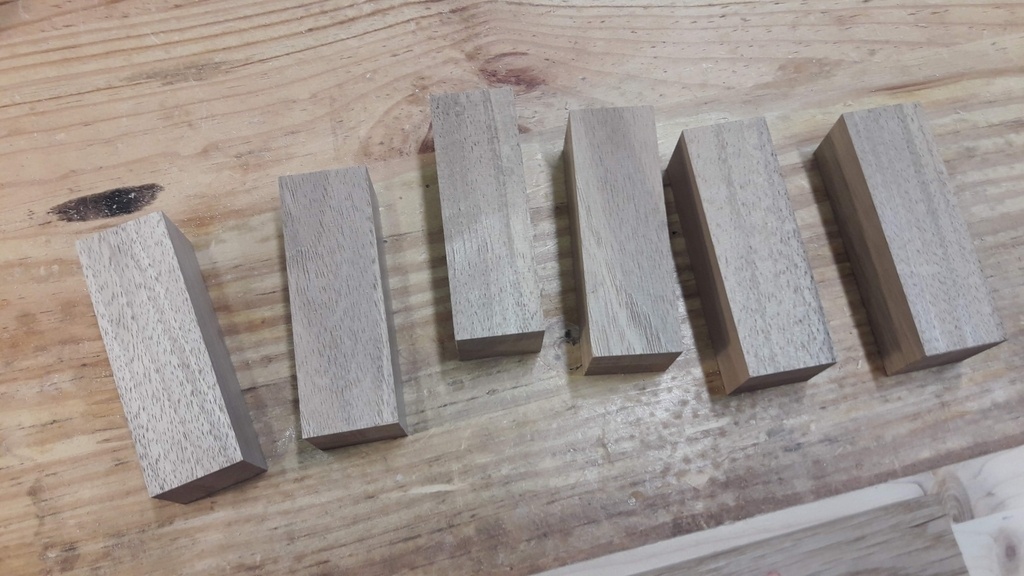

Pour construire les parallélépipèdes initialement, j'ai notamment utilisé une planche à recaler :
Ensuite, le principe est assez simple :

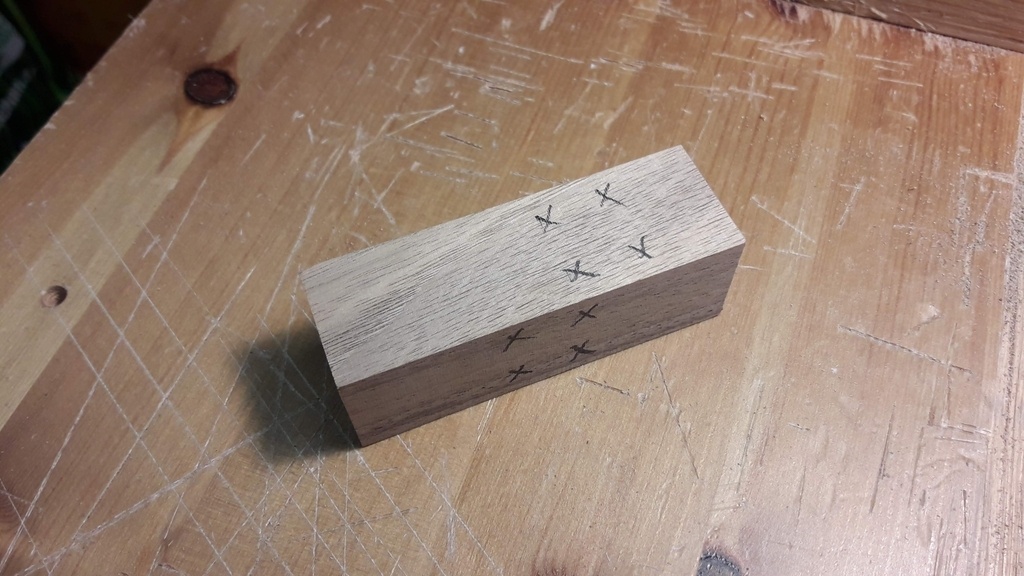

- marquer les éléments à évider
- entailler avec le gabarit

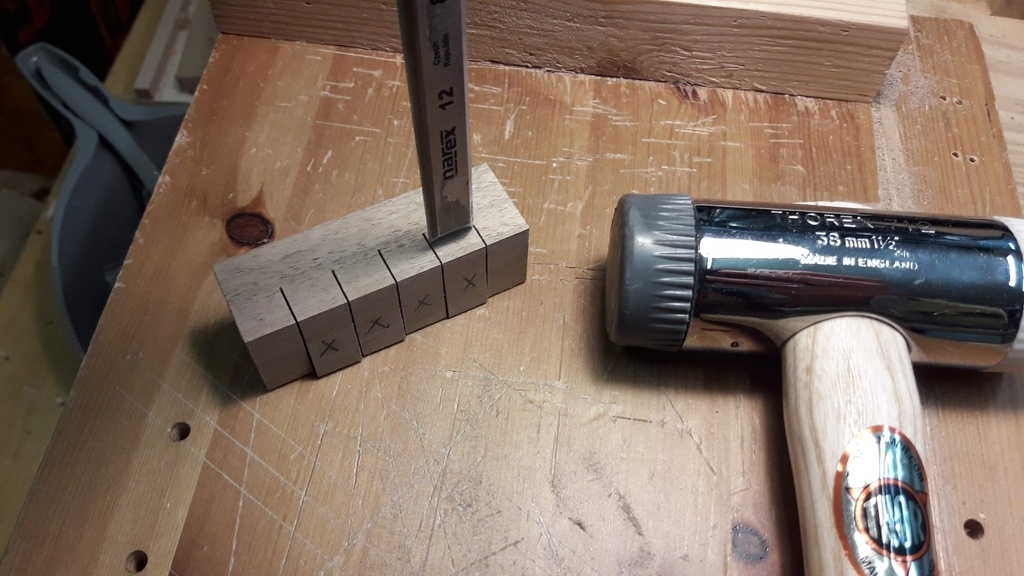

- enlever le plus gros au ciseau
- araser avec le gabarit

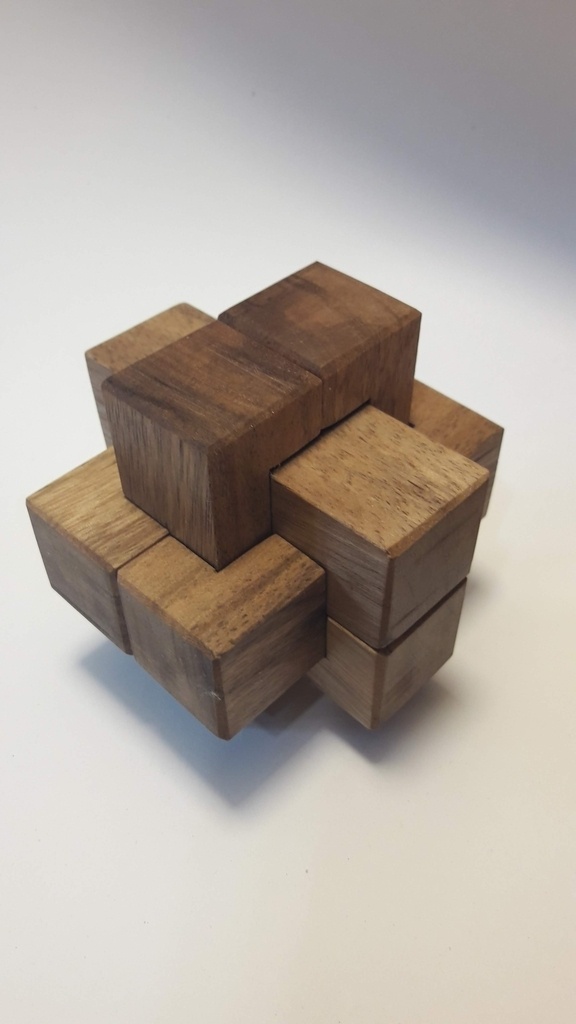

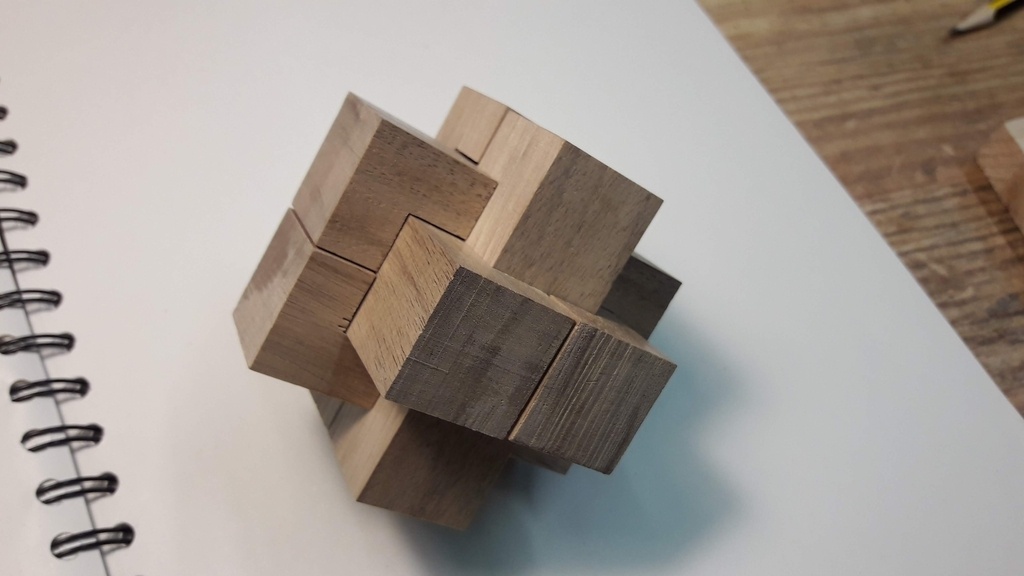

Le résultat est tout à fait correct : les pièces s'emboîtent bien, sans trop de jeu.

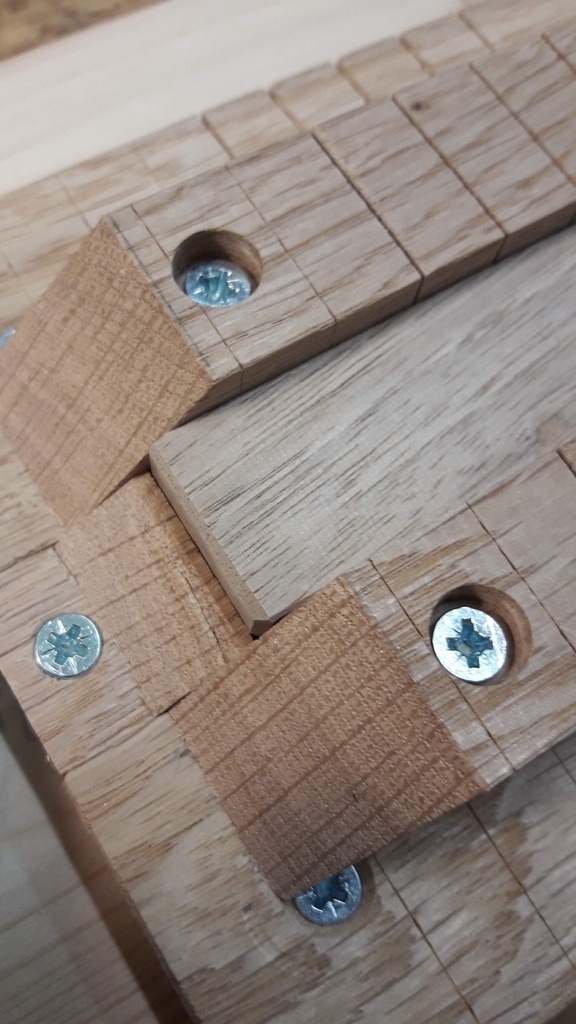

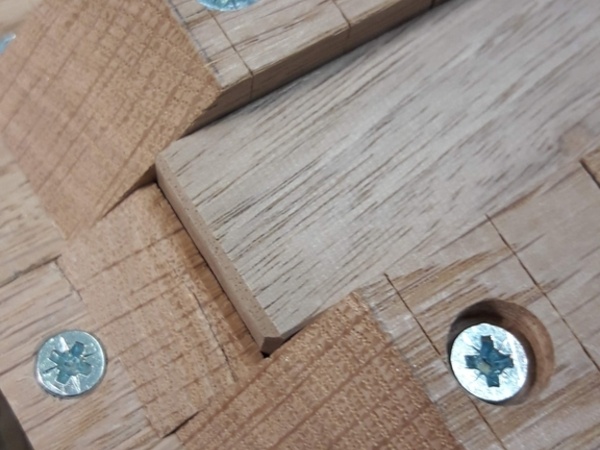

Pour terminer, on peut faire un petit chanfrein sur les deux extrémités des pièces. C'est à cela que sert la partie la plus à gauche du gabarit.

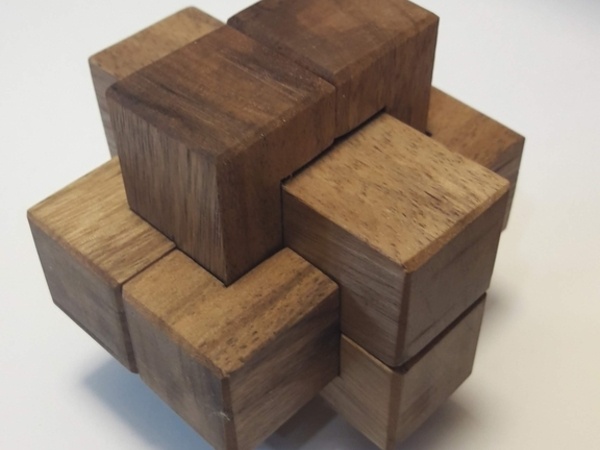

Puis enfin poncer et appliquer une finition (ici dans mon cas de l'huile de lin bouillie pour des pièces en noyer européen).
Si vous avez d'autres approches pour construire de tels casse-têtes avec des outils à main, je suis preneur et je vous remercie par avance.
