Rack bois


J'ai rentré 2m3 d'érable pour réaliser une grande bibliothéque.
Ayant d'autres urgences, ce bois était rangés sous mon abris de voiture, prenant la place d'une de mes voitures. Madame souhaitant que cet endroit retrouve son utilité première, je me suis inspiré de la réalisation de Atelier Floky pour partir sur ce principe de rack a bois réalisé sur la base de poutre en bois et de tube en acier.

Pour cette réalisation j'ai récupéré de vieilles poutres en chêne de 10x10 servant a soutenir un ancien plancher (bourrées de clous).
Les tubes sont des 30mm par 2 mm d'épaisseur. Ils sont super rigide.
J'en ai fait des sections de 60 cm.

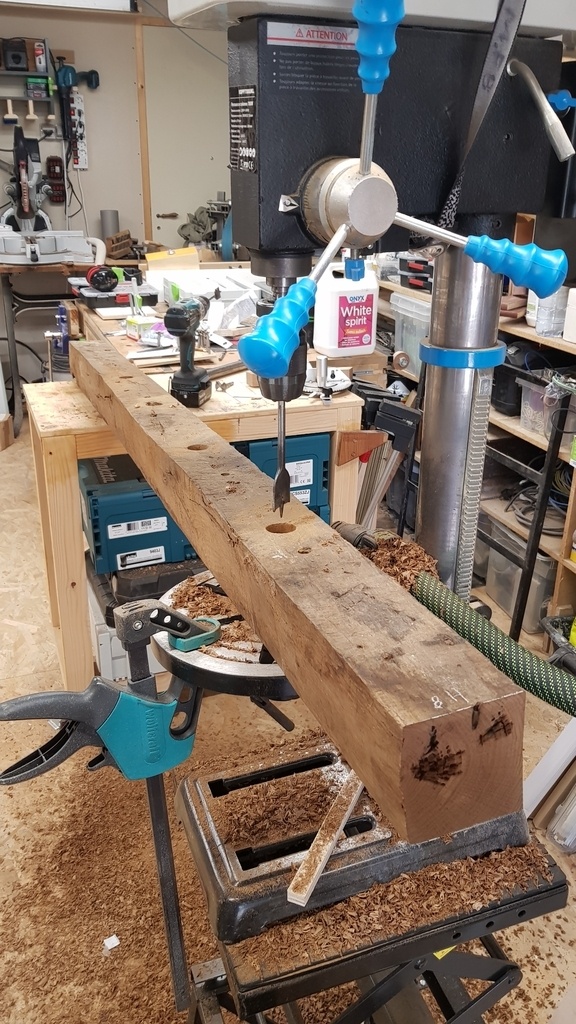

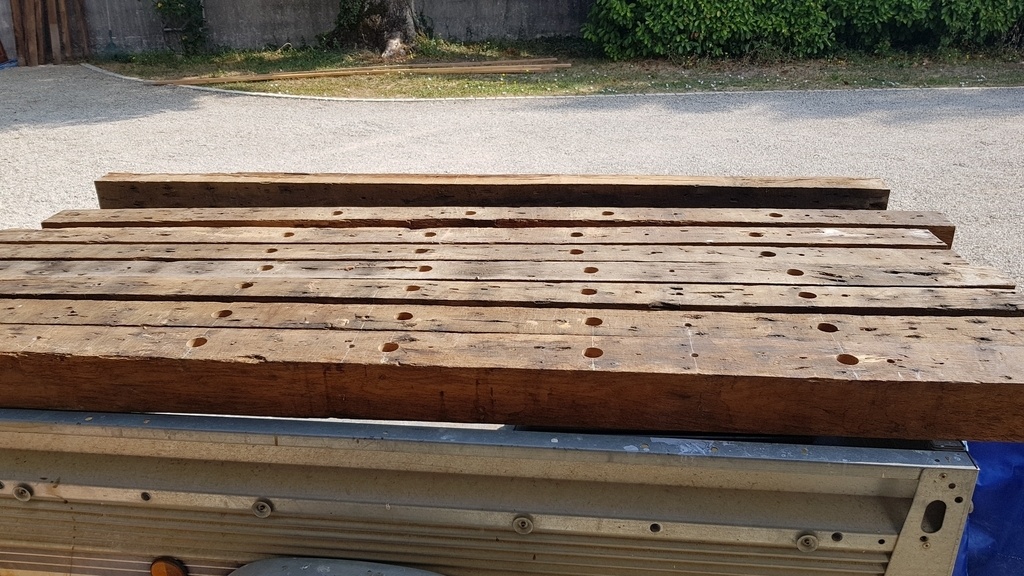

Ces planches sont dégauchies sur une face afin d'obtenir une face de référence pour la réalisations des trous des tubes.
Chaque tube sera orienté à 5° vers le haut afin de compenser un potentiel fléchissement des tubes.
Dans les fait j'aurais pu me contenter de 2.5°.

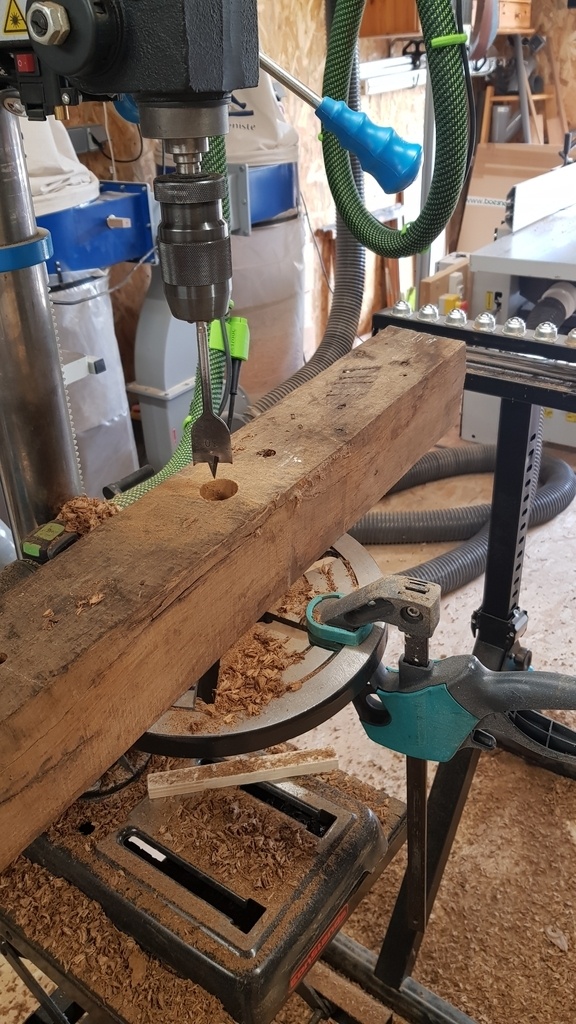

Opération réalisée a la PAC et avec une mèche plate de 30 mmm.

Les poutres sont fixées a la tiges fileté de 10mm au scellement chimique.

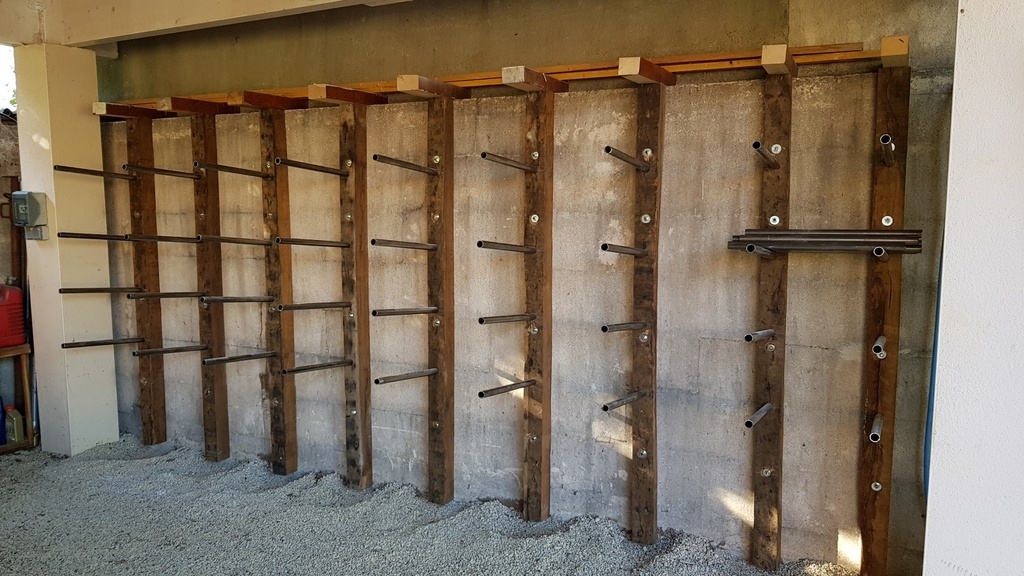

J'ai mis 4 tiges par poutres. Il y a 9 poutres au total.
J'ai espacé de 50 cm.
Une tige fileté prenant 900 kg en cisaillement, et en ayant installé 36, je devrait avoir un peu de marge ...

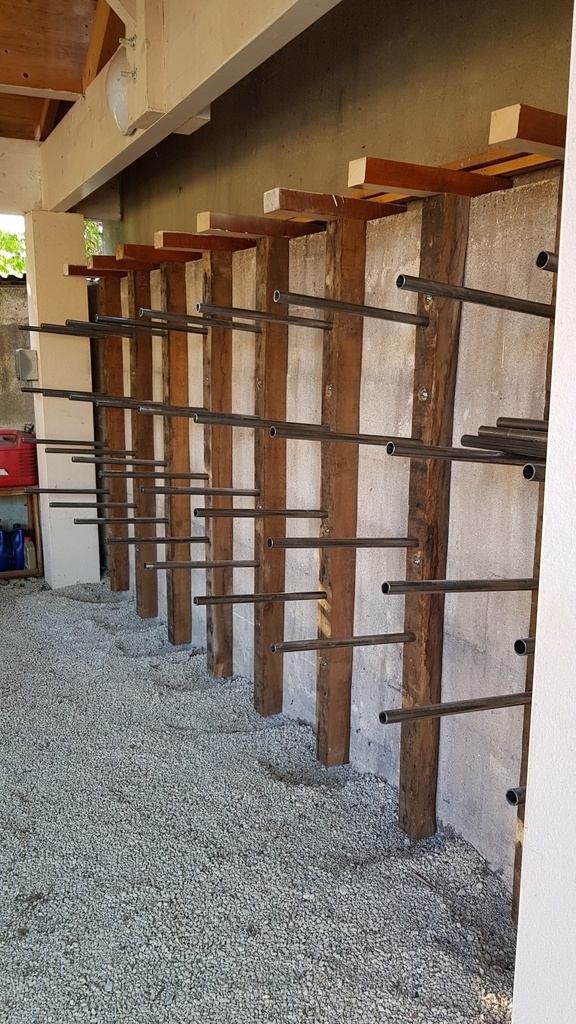

Mon mur n'étant pas droit, j'ai marqué la position des tiges filetés et des tubes sur les poutres au laser, une fois que j'avait fixé les poutres temporairement avec la première série de fixation en haut des poutres.

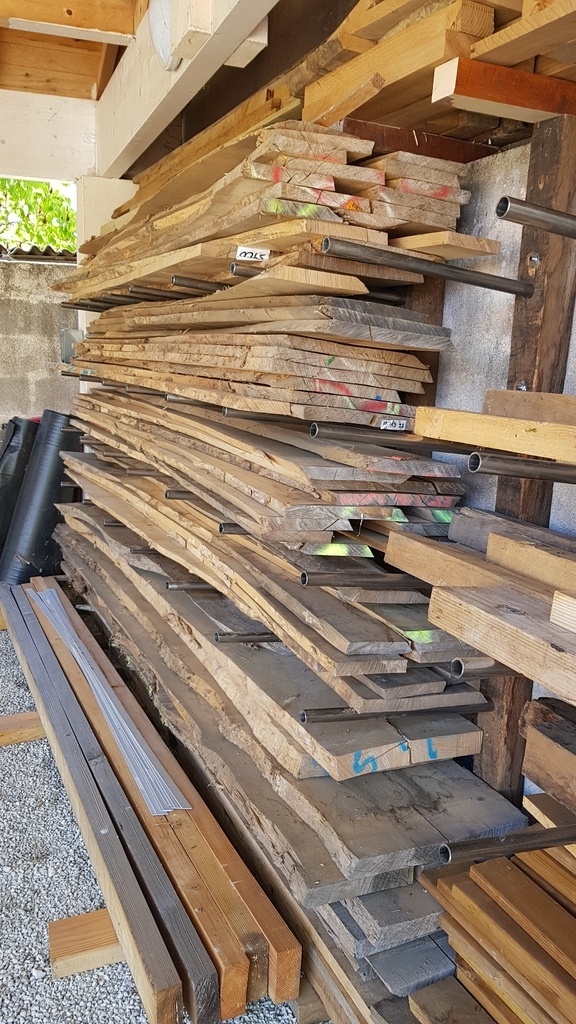

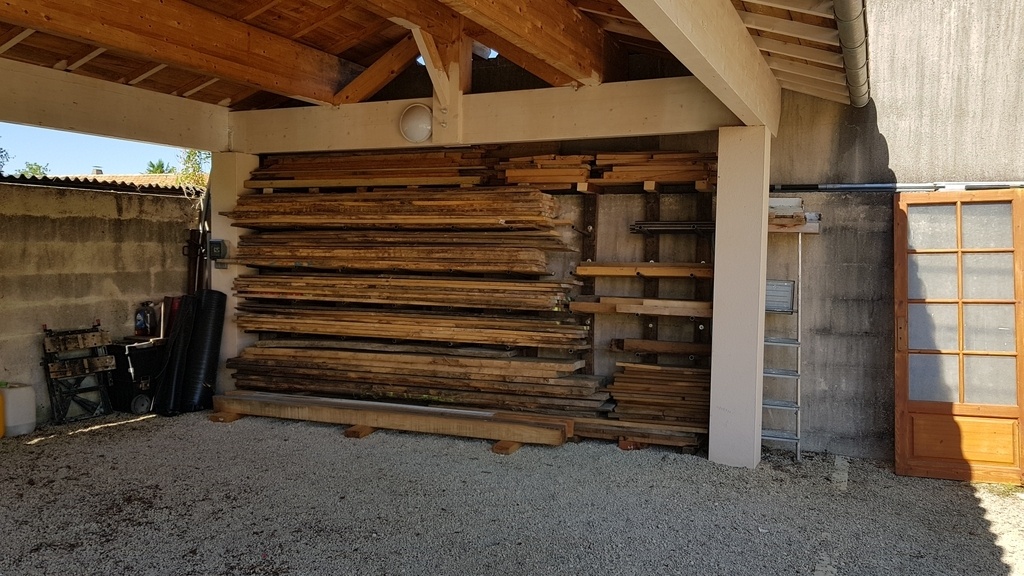

Une fois le rangement des planches fait, ça ne bouge pas ...
Avant de tout installé je me suis amusé a marcher sur les premiers tubes en sautant dessus (en bout de tube), et ça ne fléchit même pas (je dépasse le petit quintal ...)
