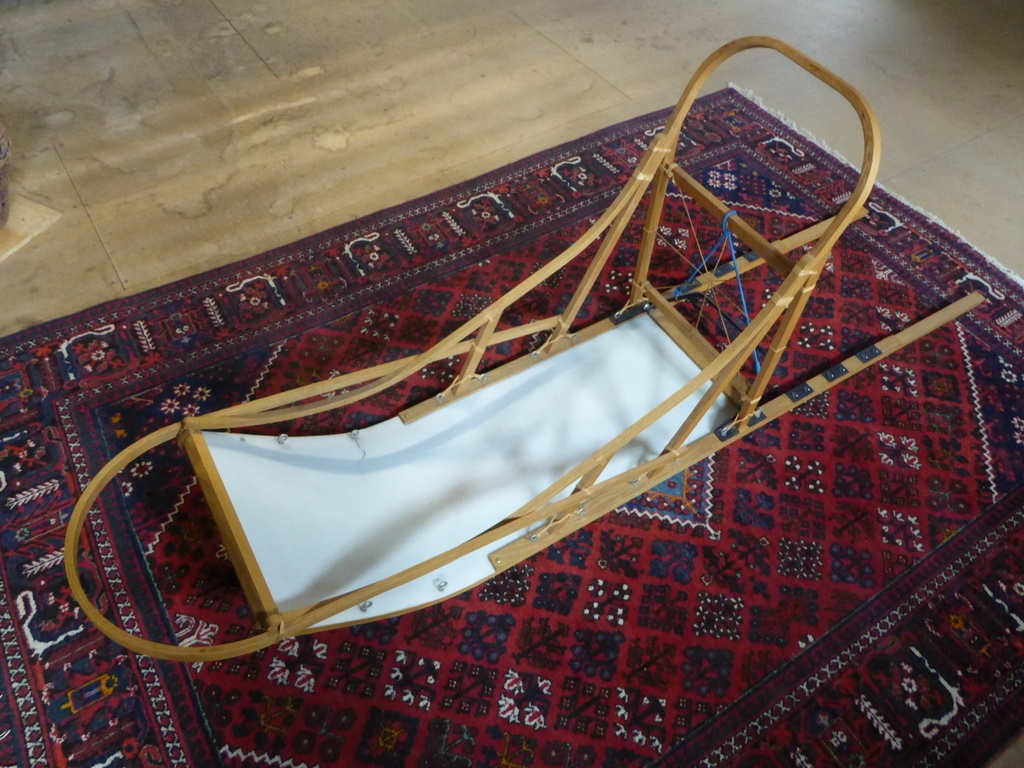

Réalisation ancienne que je partage, un traîneau de randonnée dit aussi toboggan, pour musher.
J'en avais réalisé 4 à l'époque et il me reste celui-ci dans mon grenier comme souvenir.
Évidemment avec le temps le plastique du toboggan c'est cassé, mais le bois lui n'a pas bougé.
Quelques détails de réalisation :
- tenons-mortaises débouchants

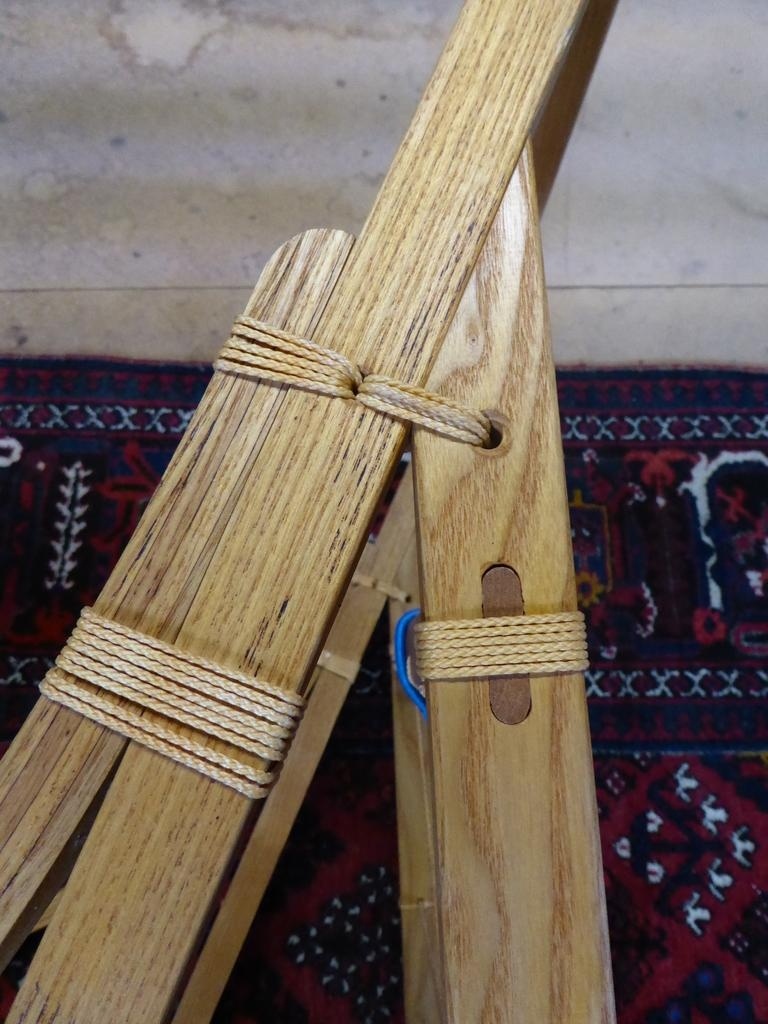

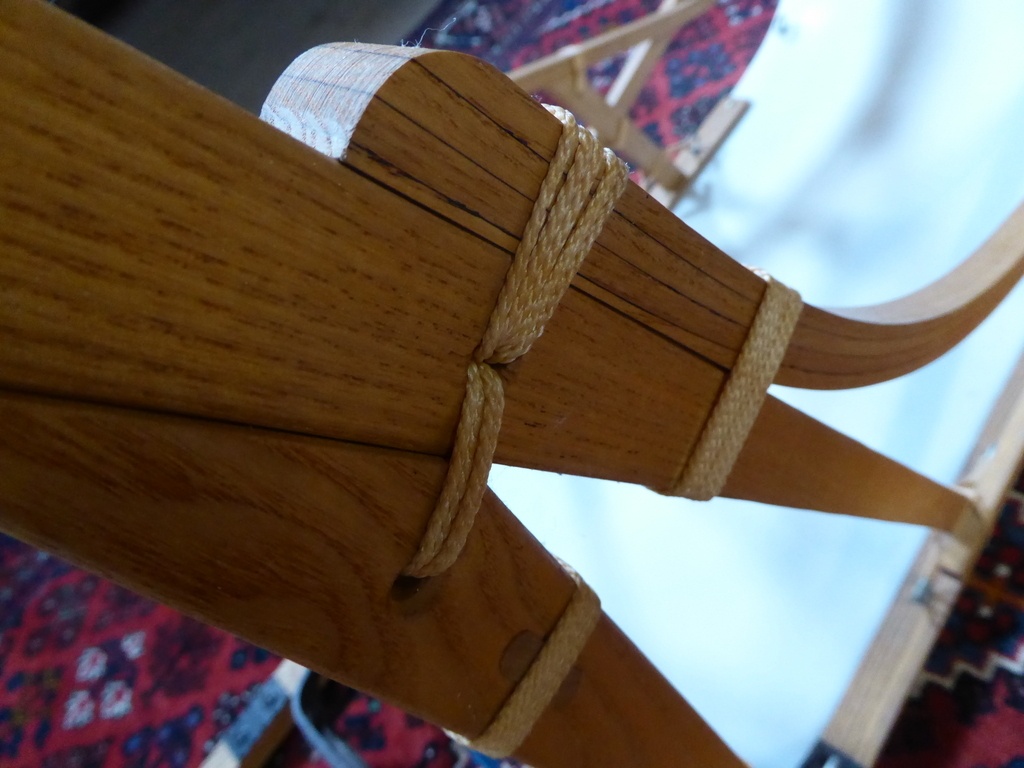

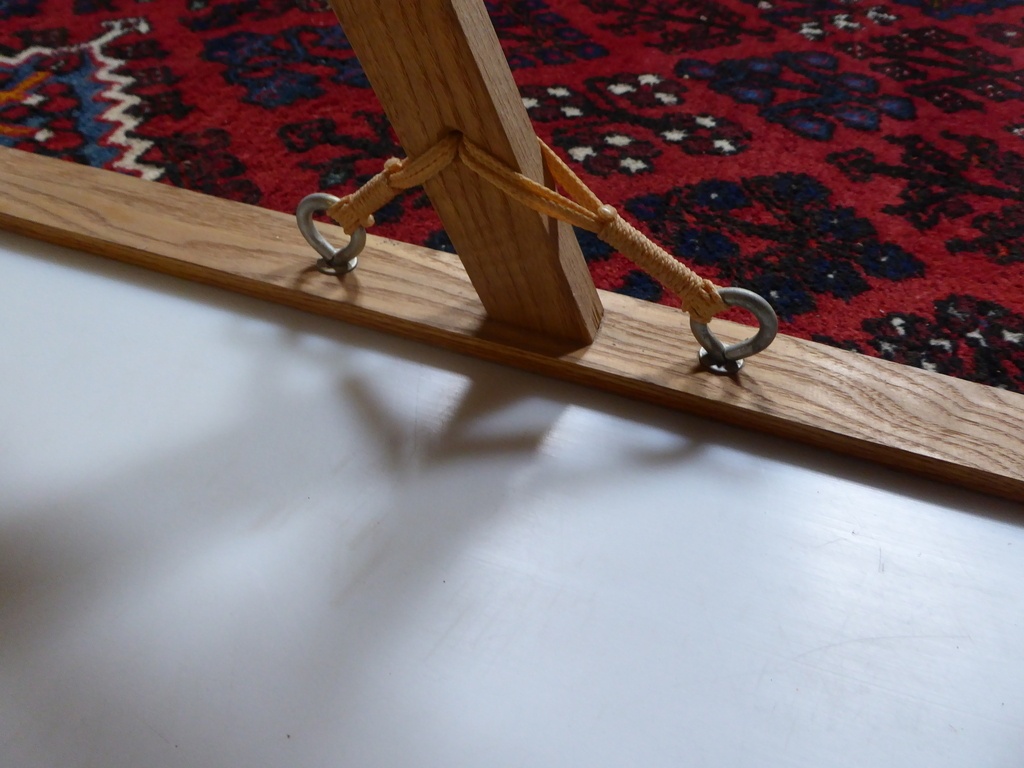

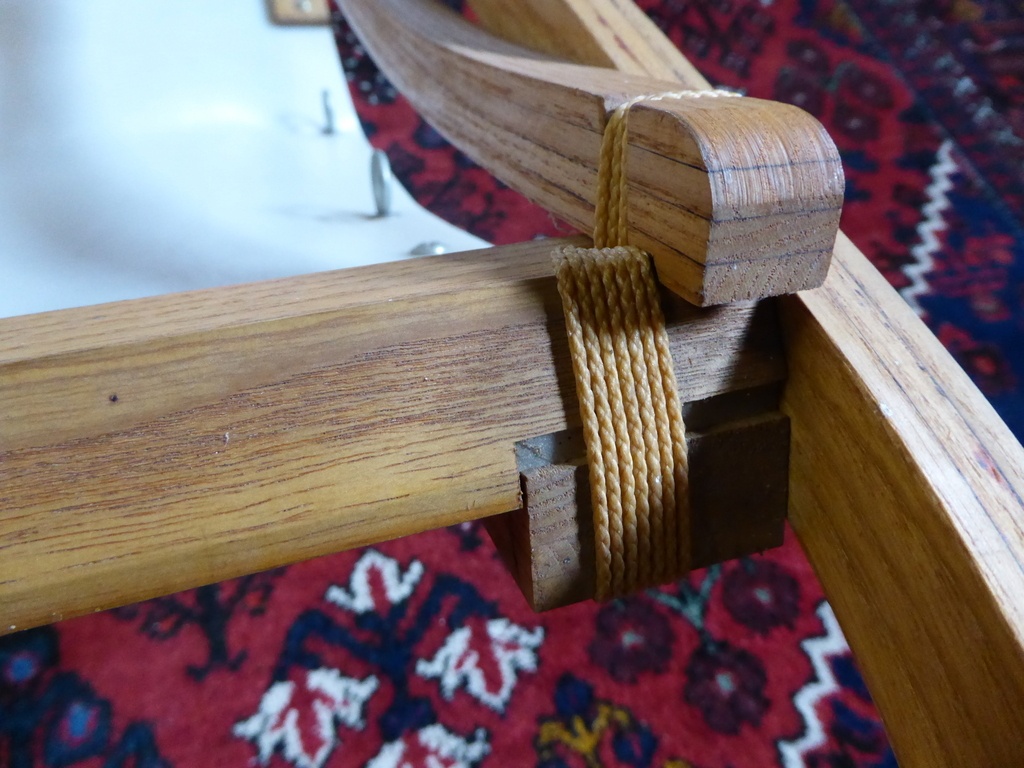

- cordelette de 2 mm pour les jonctions des pièces, cordelette enduite de vernis après mise en place

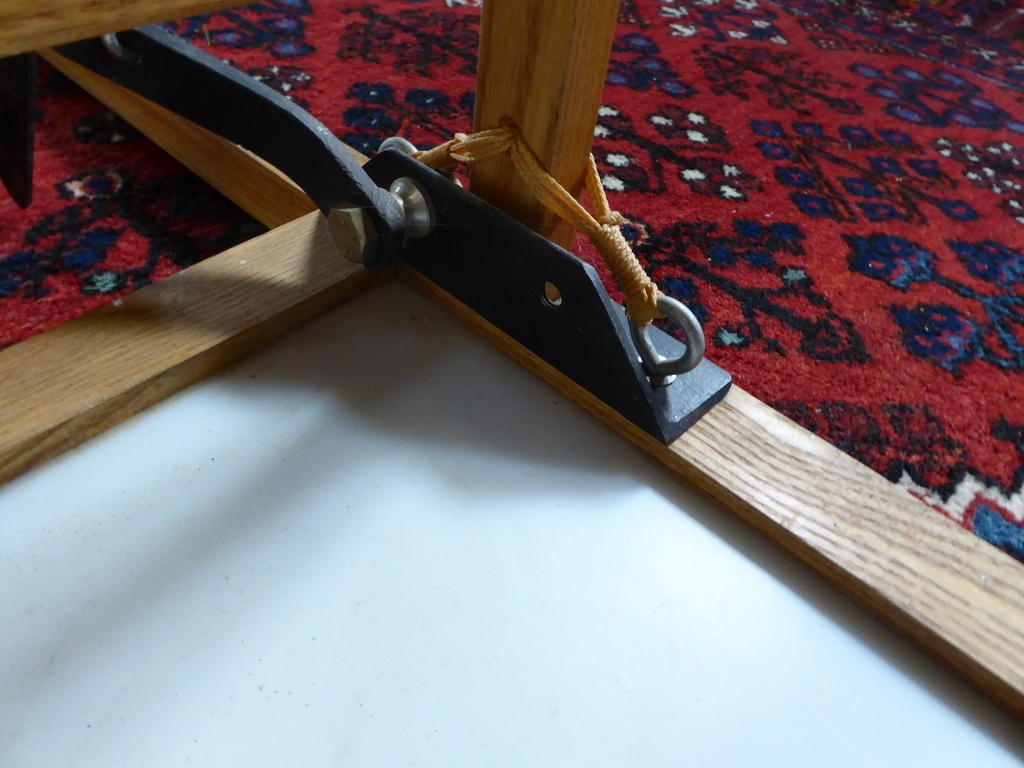

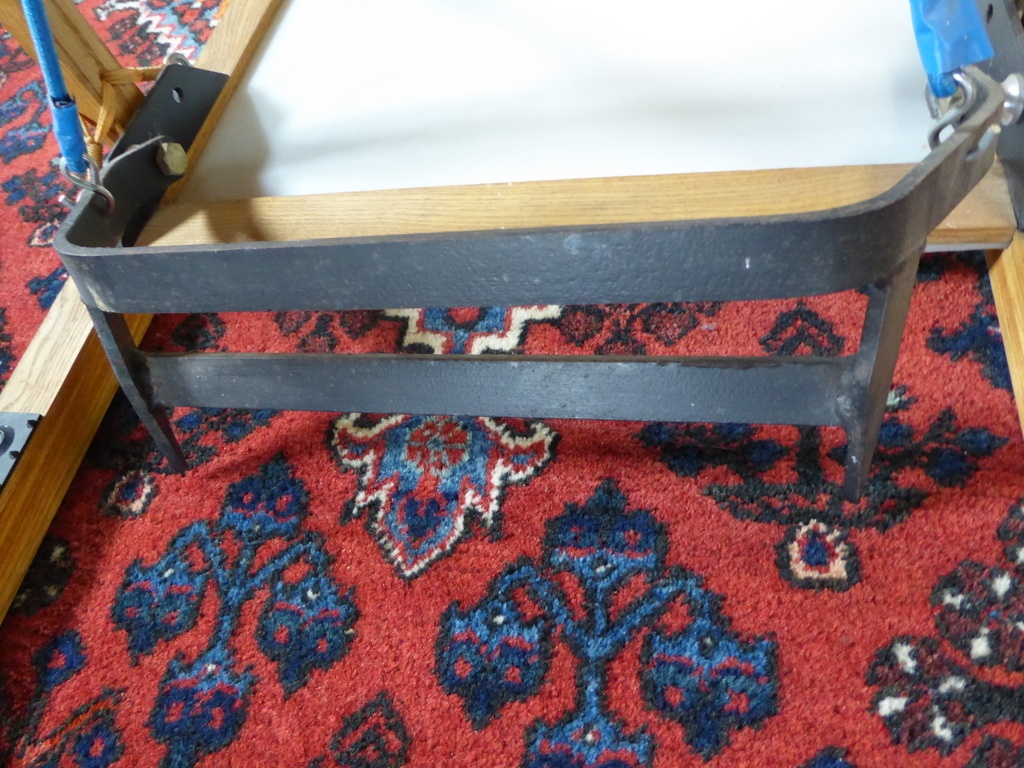

- frein à pied très méchant, ben oui sont un peu violents les Huskys enfin les miens étaient "rudes"
- 100% frêne de qualité
- lattes de 4 et 5 mm d'épaisseur de largeur variable selon la pièce
- les formes faites en ferraille par un ami pour le collage/serrage des pièces courbes lamellées-collées
- pas d'étuvage ( même si après collage la courbure de la pièce faite n'est pas exactement la même que celle de la forme, ce n'est pas grave car il faut de la souplesse partout )
- pas de colle dans les tenons-mortaises ce sont les liens qui font tout le boulot de retenue
- colle noire pour le lamellé-collé supérieur et à expansion pour les patins
( je ne me rappelle plus des marques ) - toutes les lattes ont été collées une par une ( oui c'est très très long ! )
- toutes les formes en lamellé-collé une fois réalisées ont été passées sur la dégauchisseuse puis dans la raboteuse ( oui même le guidon et la partie avant, d'abord un côté puis pivotement à l'intérieur de la dégau puis sortie par l'autre montant ...)

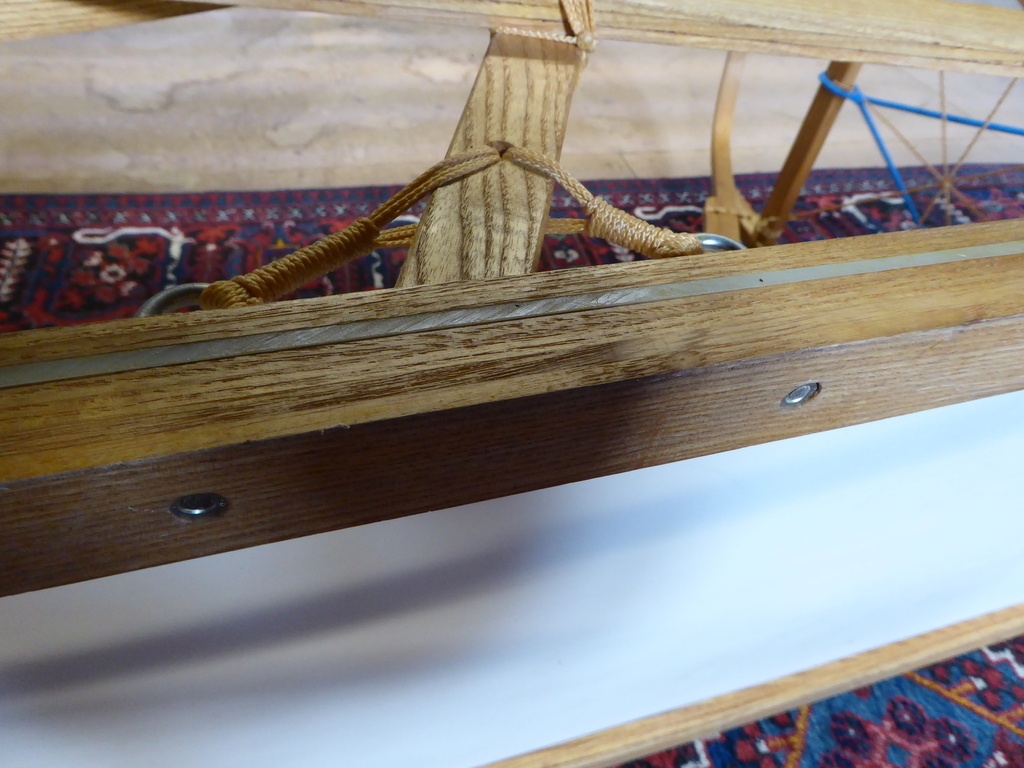

- il manque sur ce traîneau les semelles d'usure ( un profilé aluminium en queue
d'aronde vissé tout le long et un patin d'usure en polyéthylène )
PS : si un jour on vous demande d'en faire un comme ça, ouch gare c'est un boulot de dingue !
Quelques détails supplémentaires :

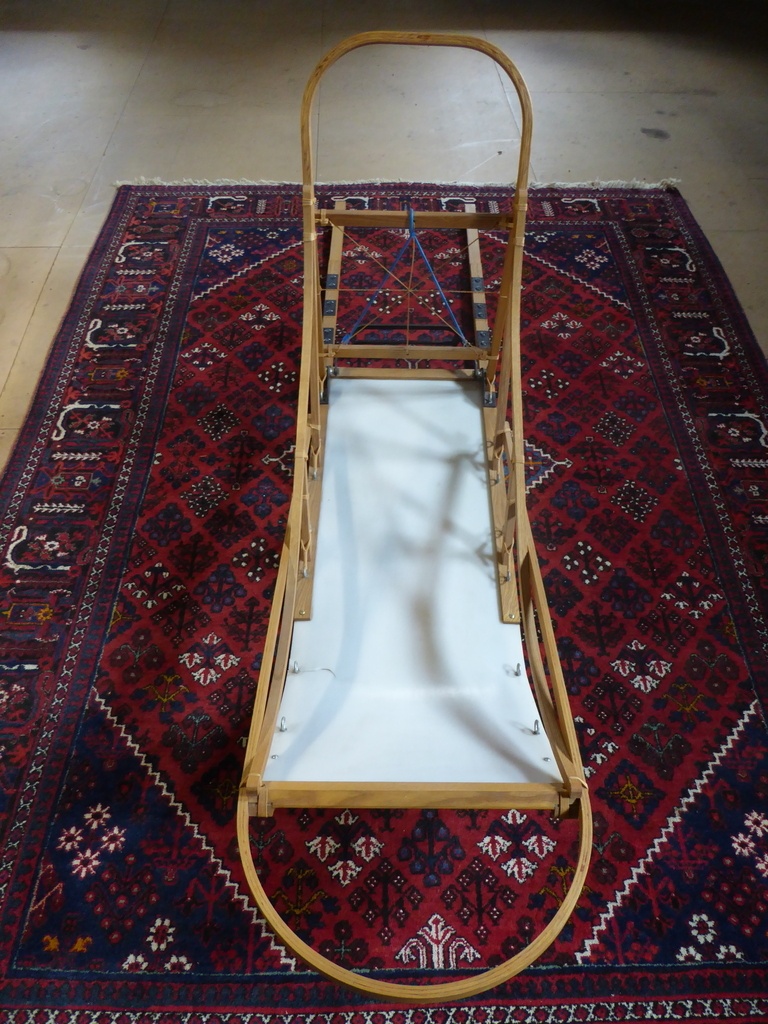

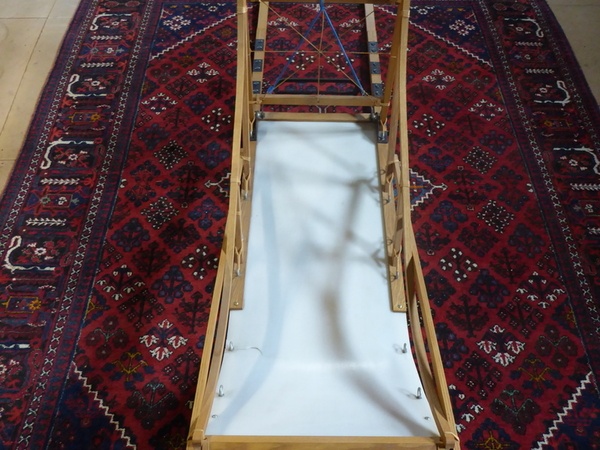

Longueur hors tout : 255 cm, largeur : 54 cm, hauteur : 92 cm
Traîneau composé de 25 lamelles de largeurs variables ( 19 de 5 mm et 6 de 4 mm d'épaisseur ) et de 6 pièces de bois massif.

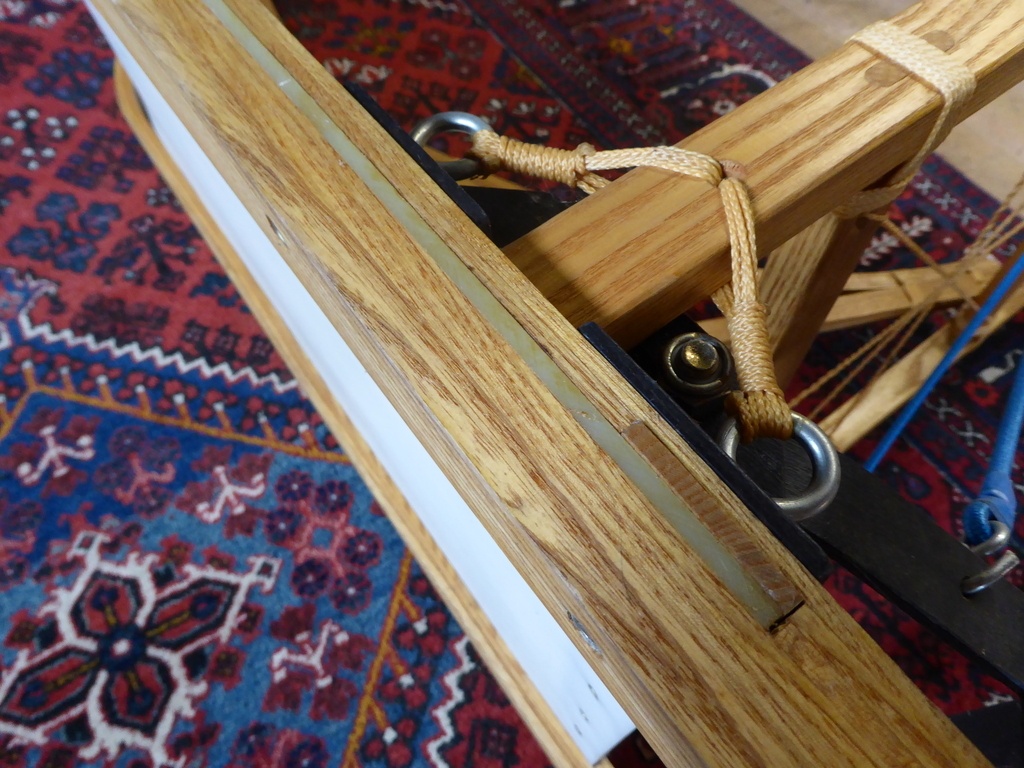

Un patin fait 38 mm de large et 32 mm d'épaisseur au plus épais, composé de bas en haut de 4 lamelles de 5 mm et de 3 lamelles de 4 mm dont une interrompue pour le renfort arrière de fin du toboggan.
Le guidon de 20 x 28 mm composé de 4 lamelles de 5 mm.
Un longeron latéral fait 20 x 19 mm composé de 4 lamelles de 5 mm.
Le brush bow ( pare-choc ) fait 297 cm de longueur déployée, composé de 3 lamelles de 5 mm pour une section de 15 x 27 mm.
Les 4 morceaux qui supportent le guidon sont de section 20 x 32 mm
Publications associées
Licence
Discussions
Oh qu'il est beau!! j'en veux un!
Superbe ! Très belle réalisation et beau savoir faire, quel plaisir de fabriquer ce genre d'objets !
Merci, et en effet ce fut un sacré challenge que j'ai réalisé avec un copain qui a fait toute la partie métallique y compris les gabarits.
Très beau !!!
Merci, je ne me suis jamais résolu à vendre cet exemplaire alors que c'était prévu à l'origine.
Intéressante réalisation, c'est toujours très instructif de voir des solutions d'assemblage adaptées aux contraintes particulières de l'ouvrage. Merci du partage!
On a du mal à se rendre compte de l'échelle, il fait combien en encombrement ? Et une idée des sections stp?
Mais dans tous les cas, sacré boulot !
Et pourquoi avoir collé chaque lamelle une par une et pas un lamellé collé en une fois ?
J'ai mis à jour la présentation avec les diverses dimensions.
Concernant le collage lamelle par lamelle c'est d'une part pour ne prendre aucun risque de défaut de collage, ce qui fut le cas pour les 4 traîneaux réalisés soit 100 lamelles, et aussi parce que c'est de la colle polyuréthane à prise rapide pour les patins + les réservations que l'on peut voir sur une photo qui compliquent le collage.
