VPO

Console façades texturées

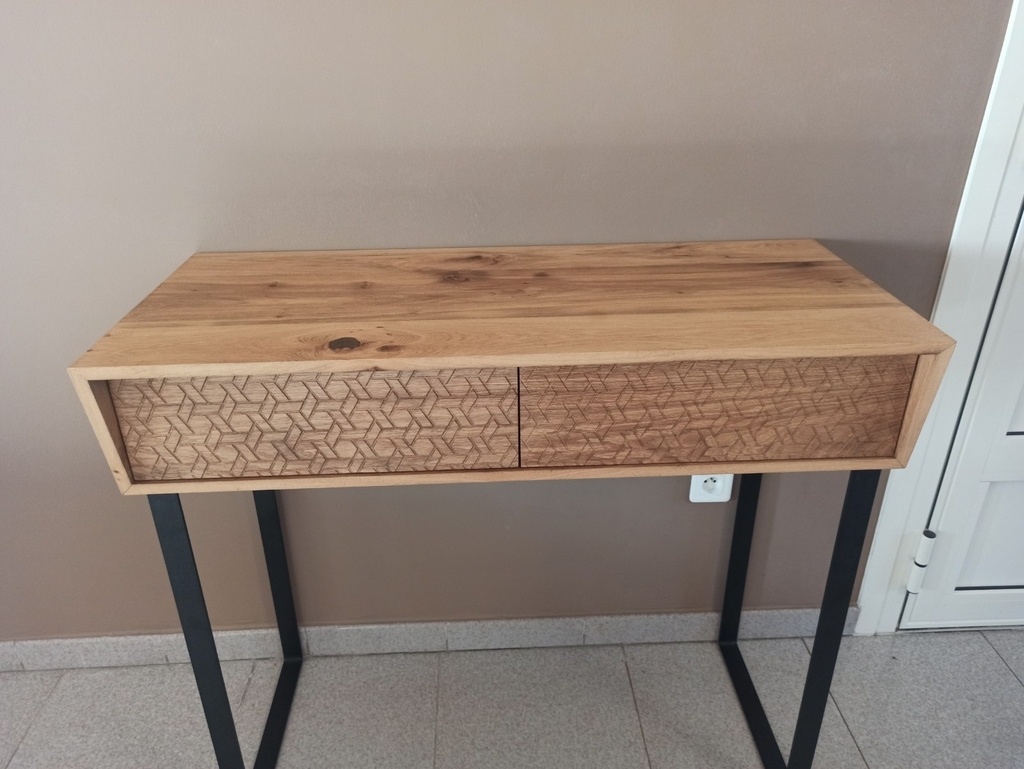

Je vous présente ma console en chêne commencée fin 2021 (oui je ne suis pas rapide...)

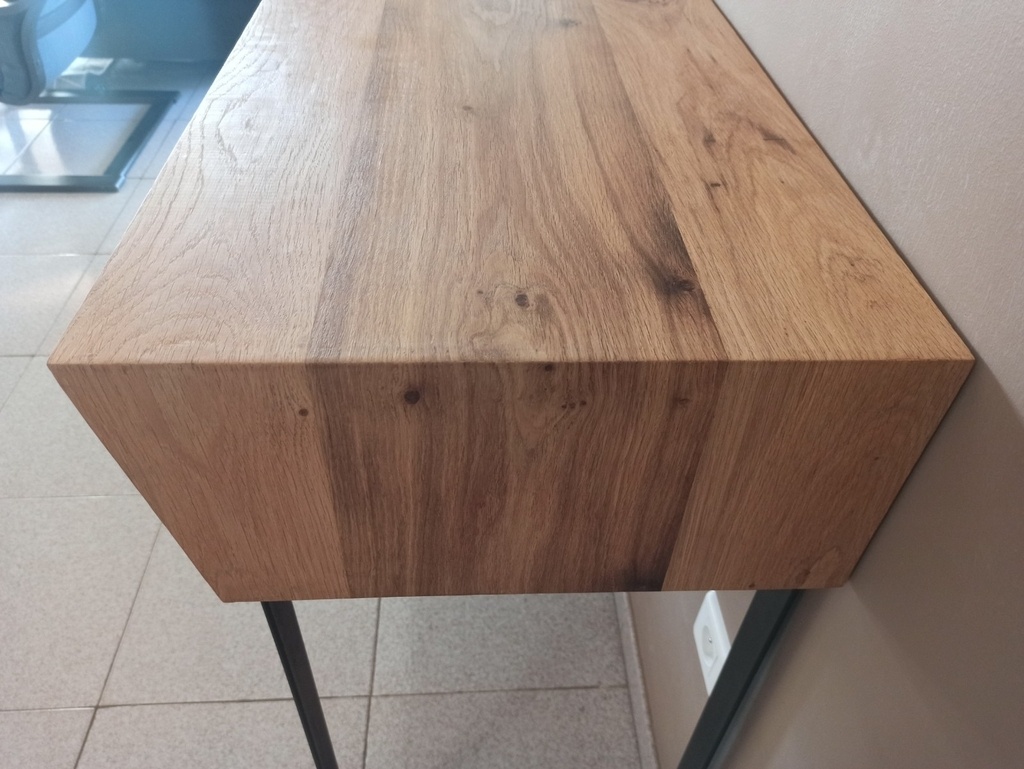

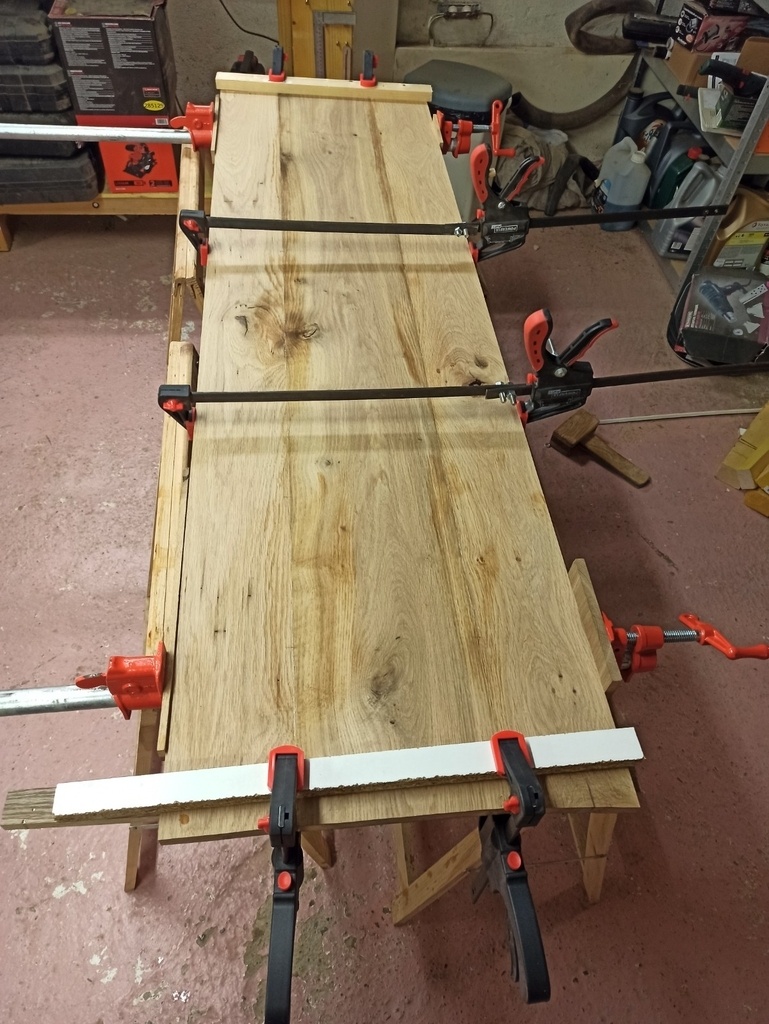

La première difficulté a été de trouver dans mon stock des planches permettant d'avoir un panneau d'environ 140 cm de long afin d'avoir la continuité entre le dessus et les joues de la console. Panneaux assemblés aux lamellos.

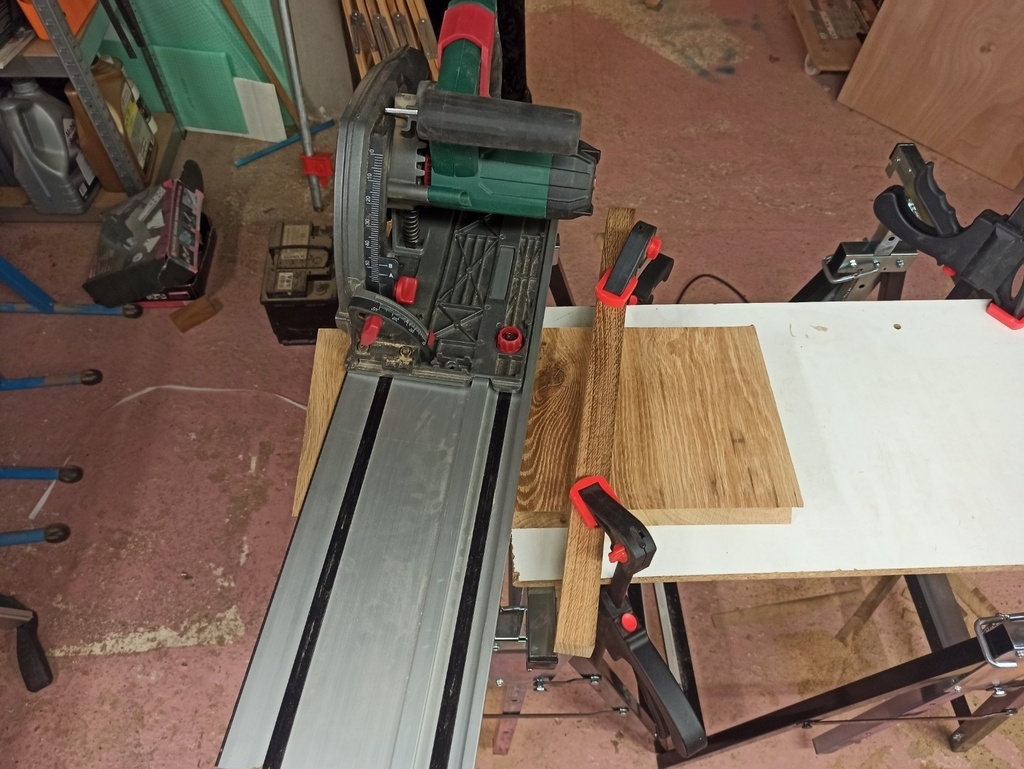

Les panneaux ont ensuite été découpés à 45° à la scie sur rail pour les parties supérieure et inférieure. Les coupes à 45° des joues ont été faites à la scie sous table pour avoir plus de précision.

Pour les découpes verticales (10°), on inverse : découpes des joues à la scie sur rail et découpe des panneaux à la scie sous table.

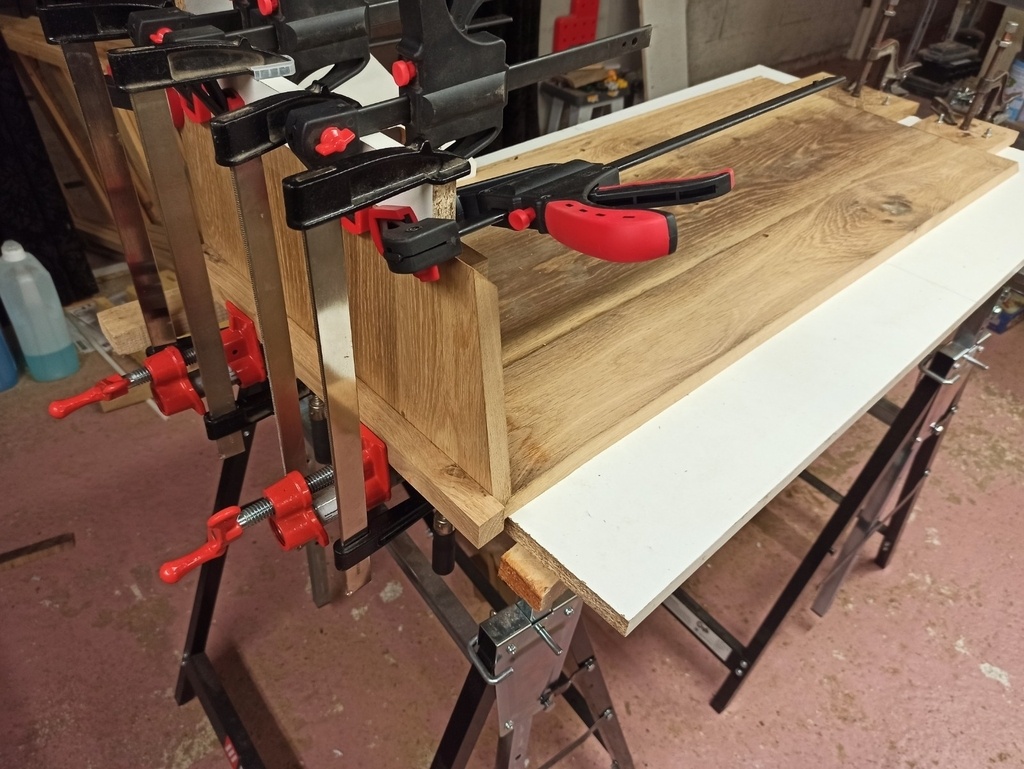

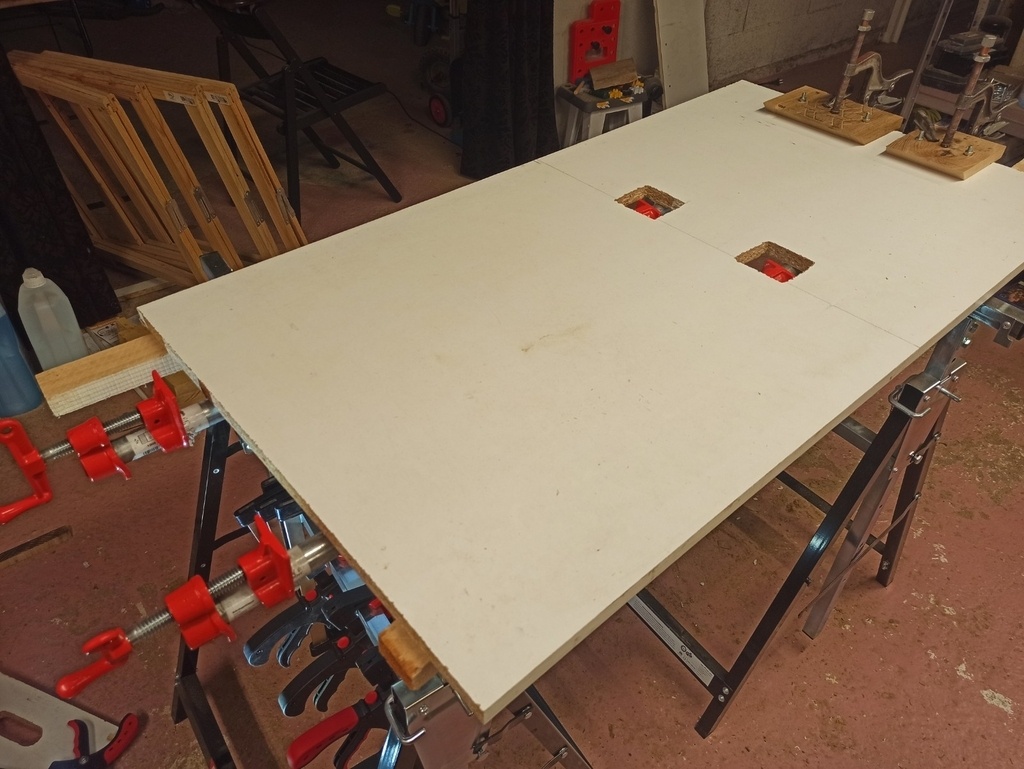

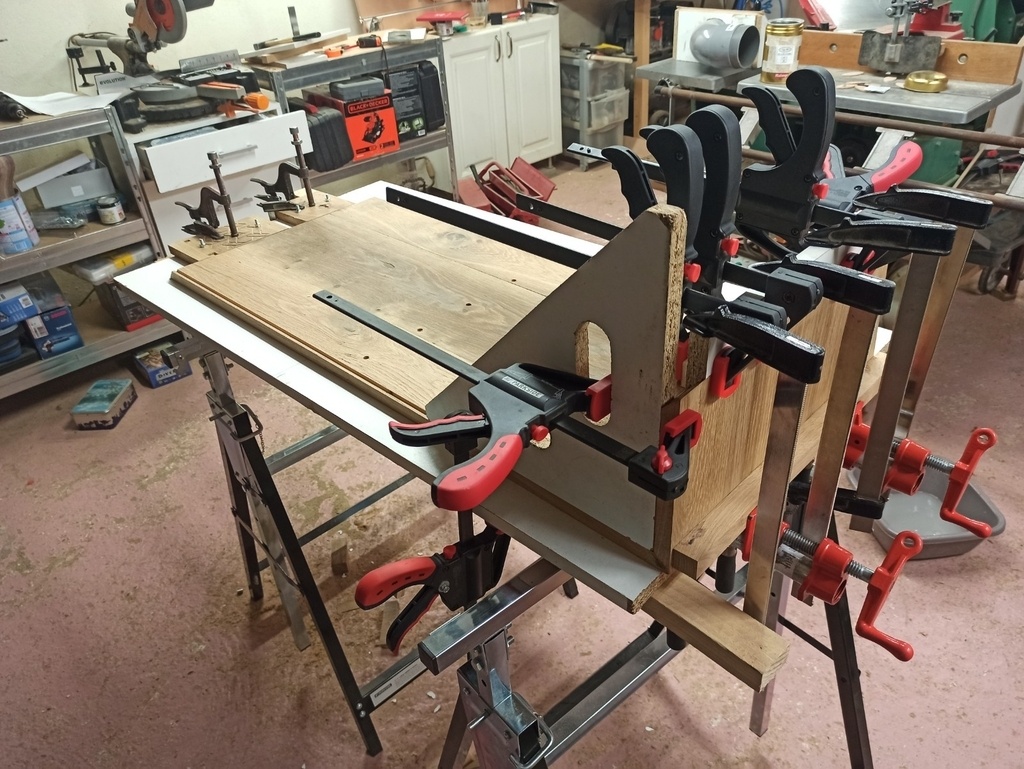

Une fois tous les éléments à la bonne dimension et les découpes pour les lamellos réalisées, j'ai dû ruser pour l'assemblage des joues car mes serre-joints dormants ne sont pas assez grand. j'ai donc réalisé le montage ci-dessous qui a bien fonctionné. Les efforts de serrage sont transférés sur le panneaux en melaminé.

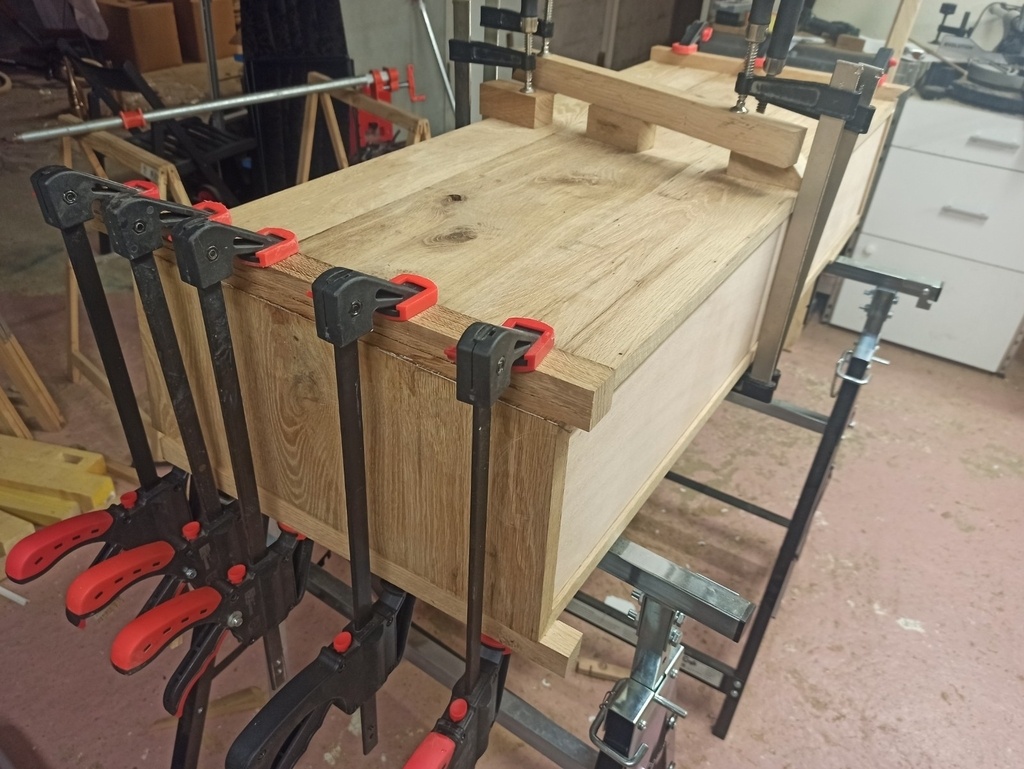

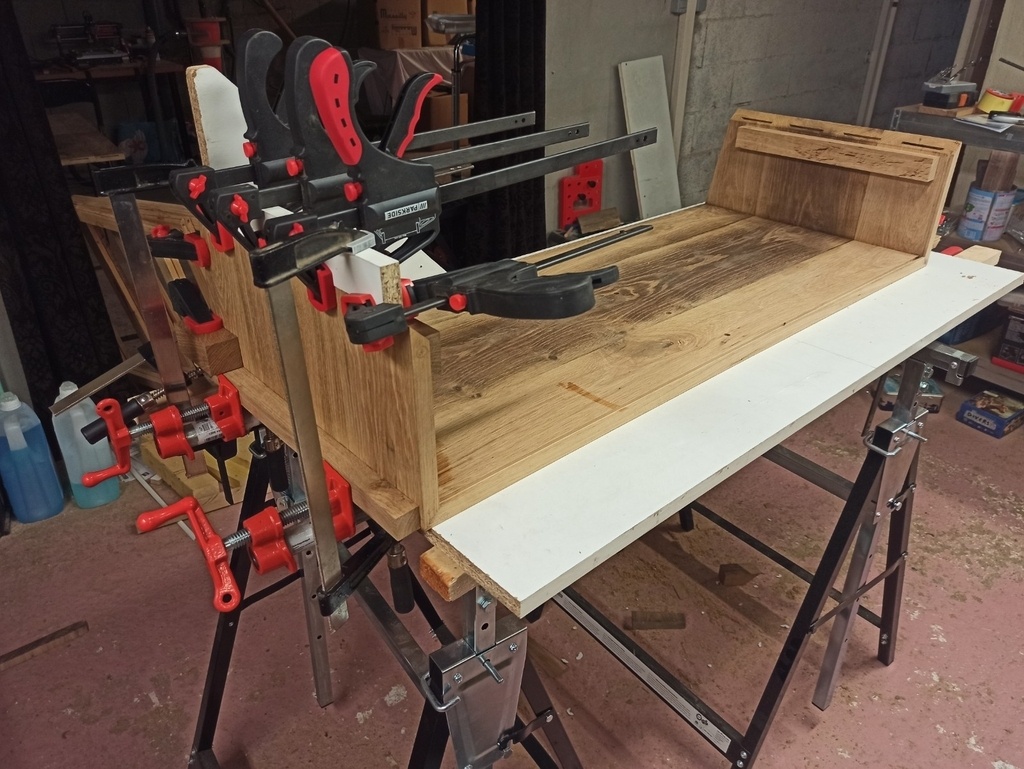

J'ai utilisé la même astuce pour l'autre joue puis j'ai assemblé le dessous avec la partie centrale et les fonds en CP.

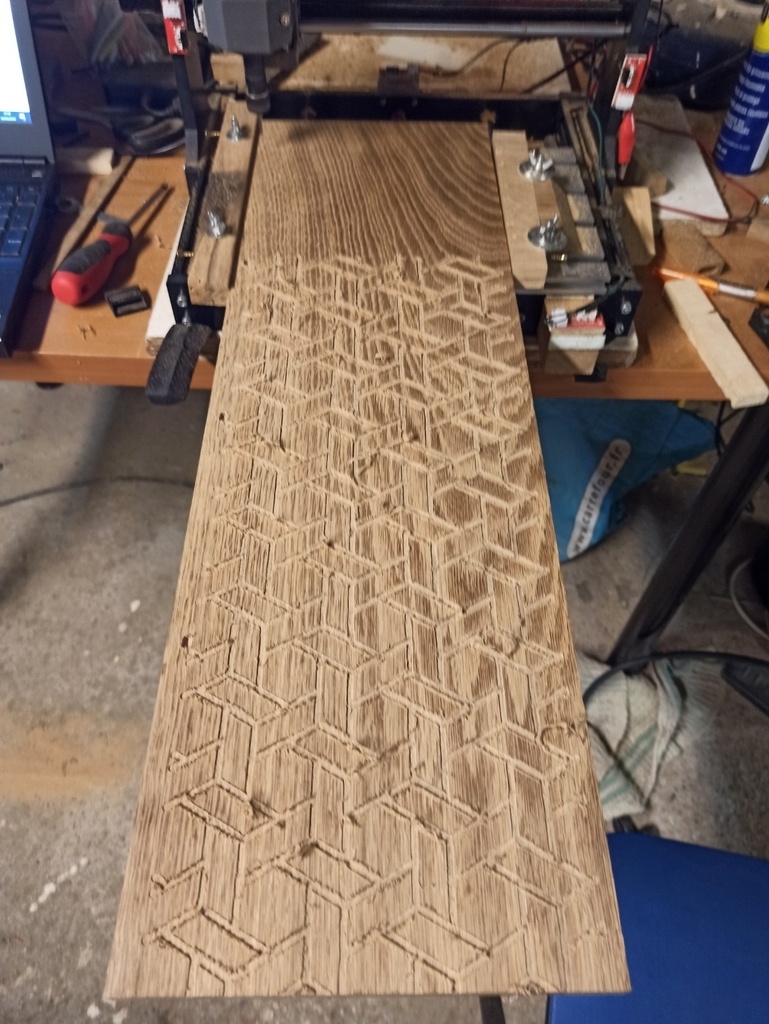

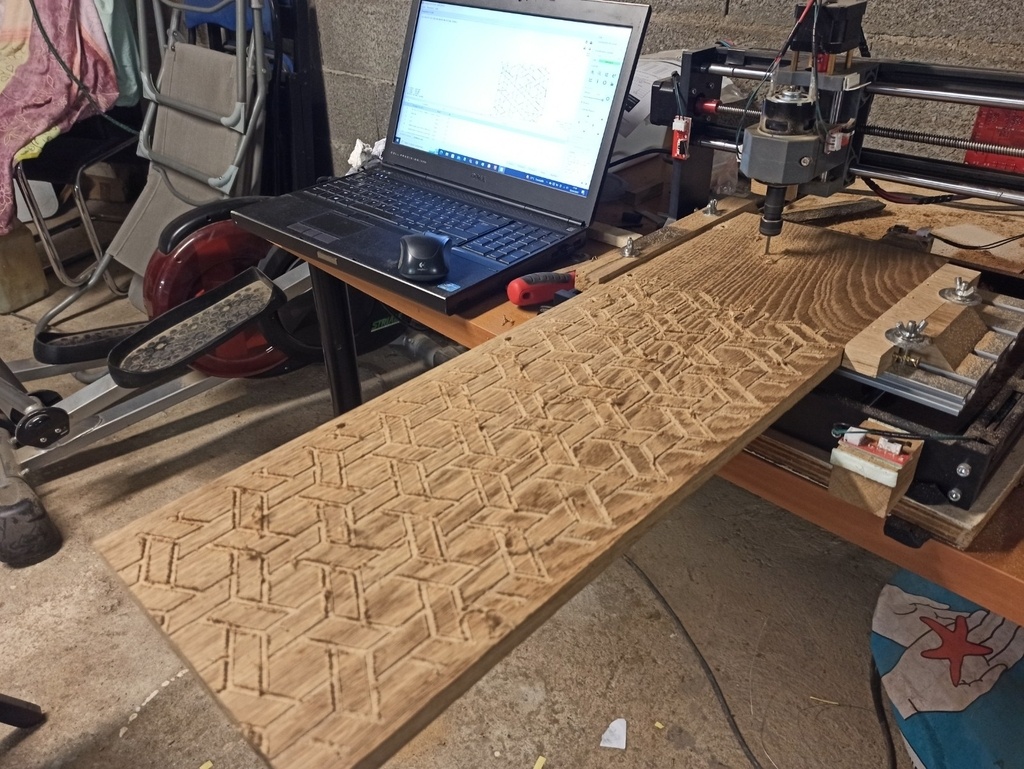

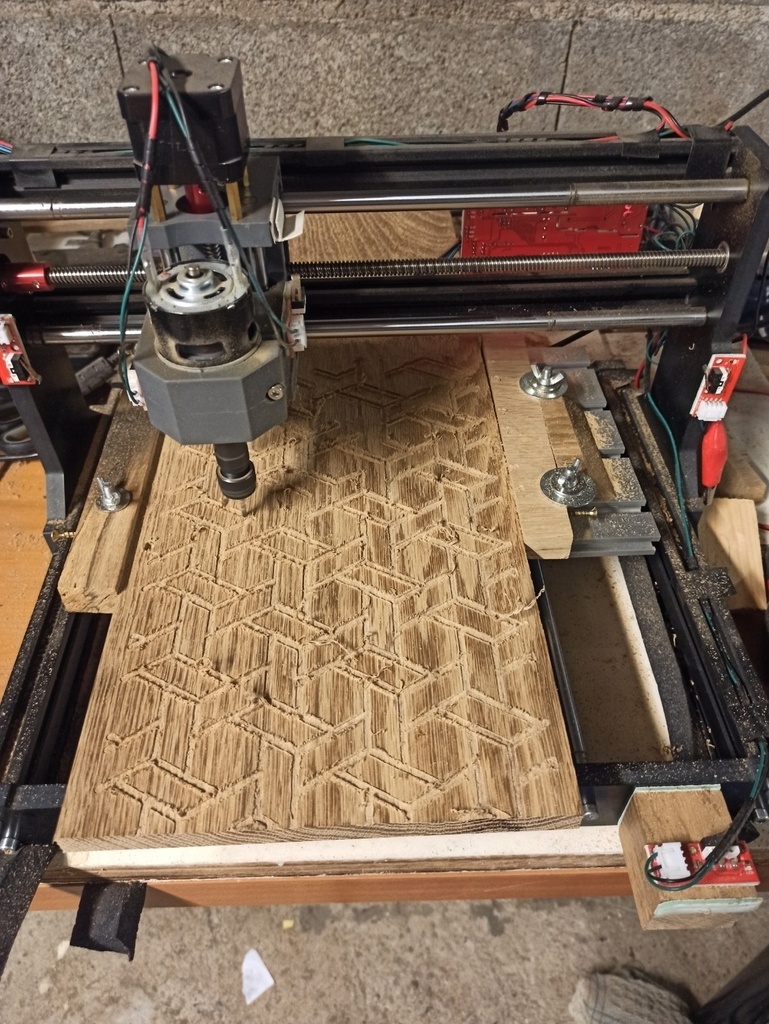

Les façades de tiroirs sont réalisées avec une petite CNC 3018. L'esquisse du motif a été réalisée sur Solidworks et le Gcode avec Fusion 360.

Afin de pallier aux capacités très limités de ma CNC, j'ai réalisé l'usinage de chaque façade en 4 opérations avec une poche sur le côté pour retrouver l'origine entre chaque usinage.

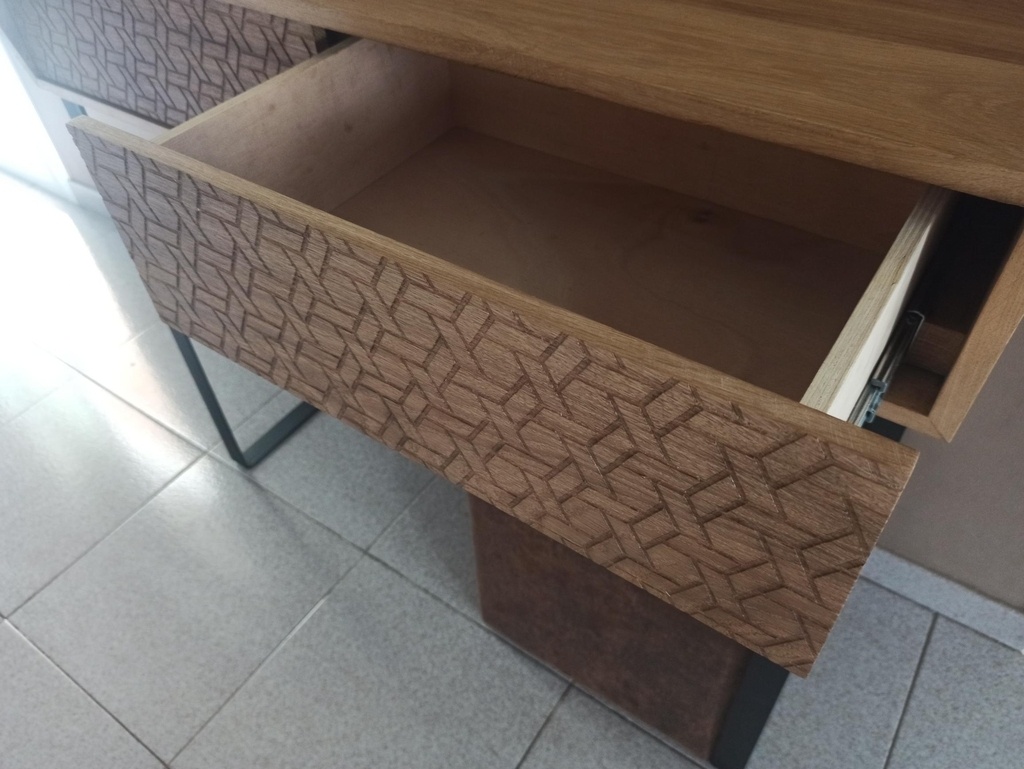

Les tiroirs sont en CP, et les glissières sont des push-to-open.

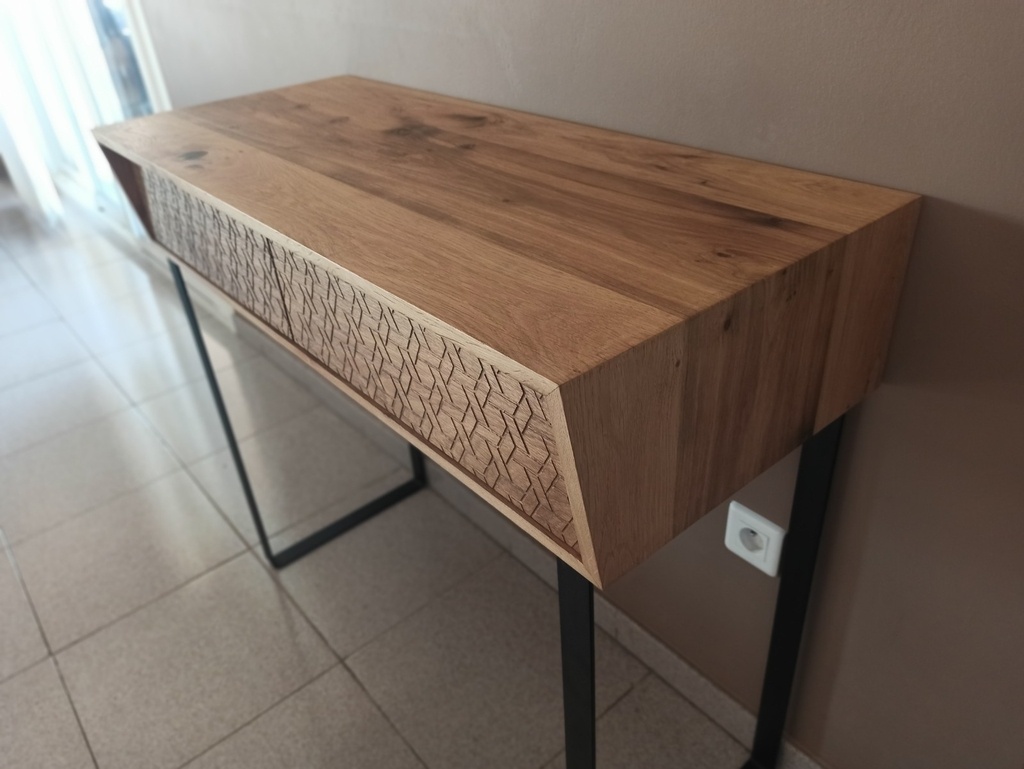

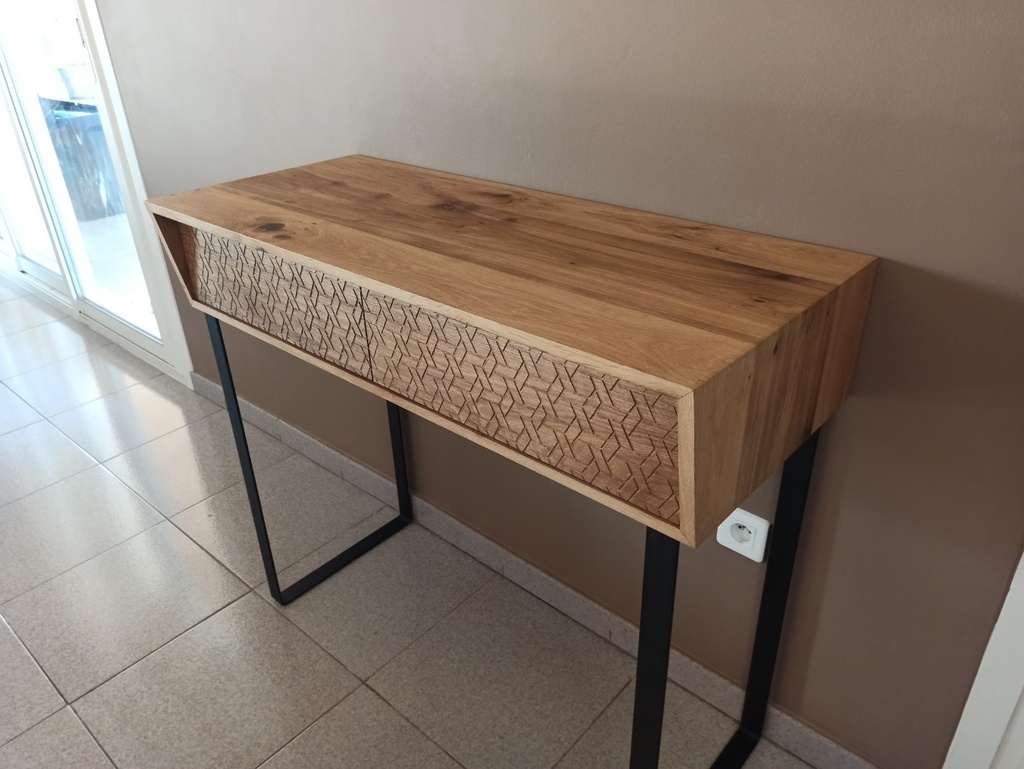

Le résultat me convient sauf les pieds qui ont été achetés en GSB et qui ne sont pas assez rigide. La console bouge lorsque l'on ouvre les tiroirs, je vais devoir la fixer au mur...


Discussions

VPO  a publié la création "Console façades texturées".
il y a 2 ans
Aurik
( Modifié )

J'aime beaucoup le motif sur le devant. Je me permets d'en inspirer pour mes cuillères😉

VPO

Avec plaisir !

Aurik

Bon pour le moment je n'arrive pas à le reproduire manuellement
😅

VPO
( Modifié )

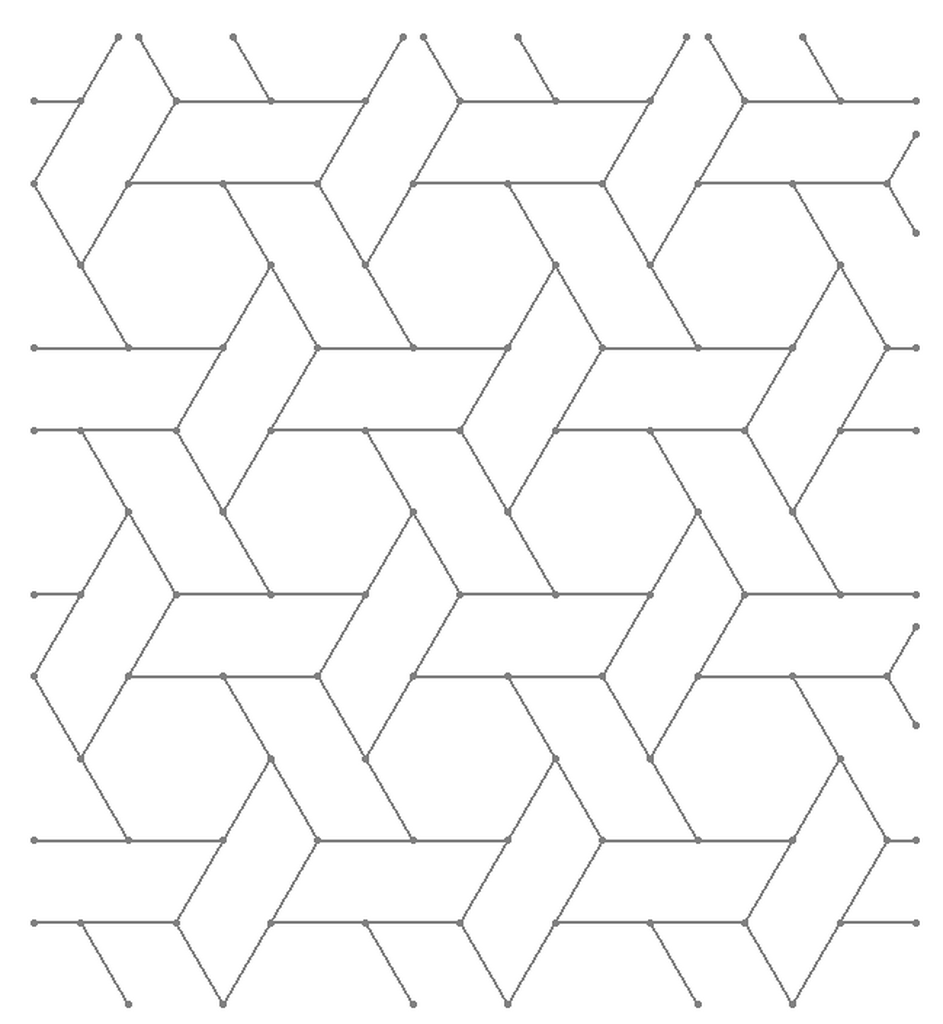

Si ça peut t'aider !

Aurik

Super merci beaucoup

AlbertG
( Modifié )

Très sympa les façades !!
C'est quoi ta CNC ?

VPO

Une petite 3018, dans ce cas je suis clairement au delà de ses capacités car elle a une course maxi d'environ 16 cm en Y d'où les 4 usinages par façades.

Kentaro

Tres bel effet! Bravo!

TissS

Très sympa !

fred01

très jolie
je mets dans ma bibliothèque
