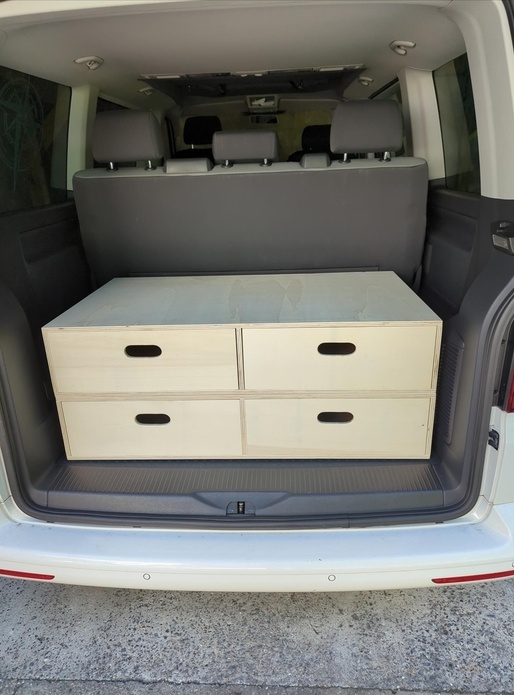

Caissons de rangement pour van

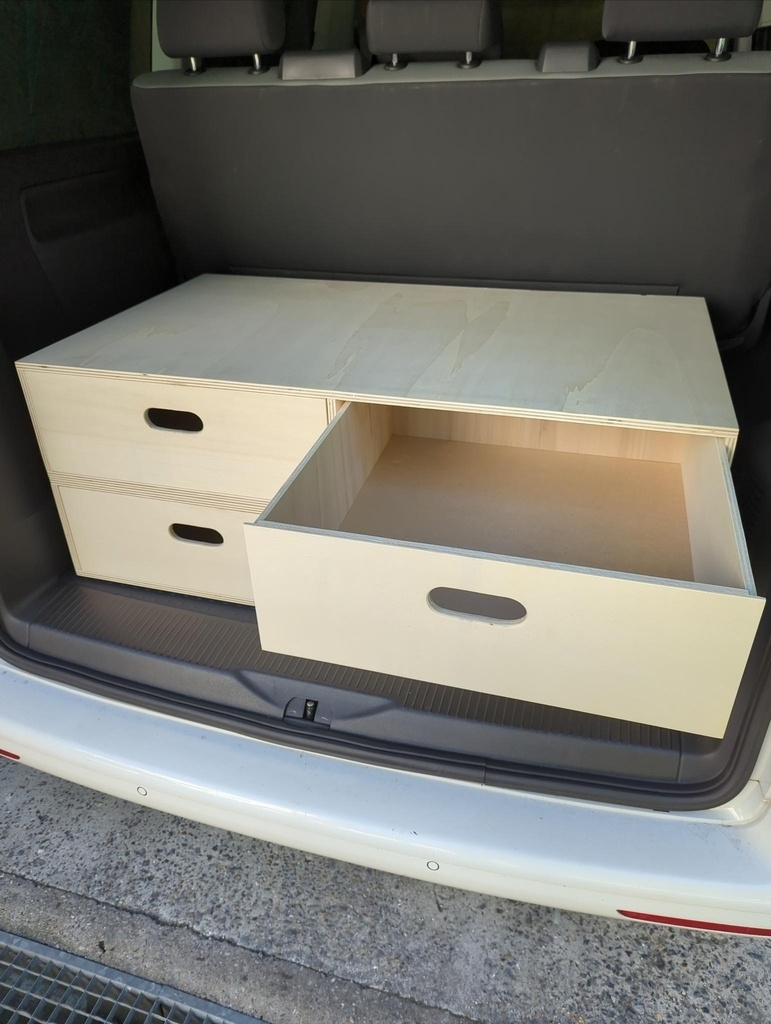

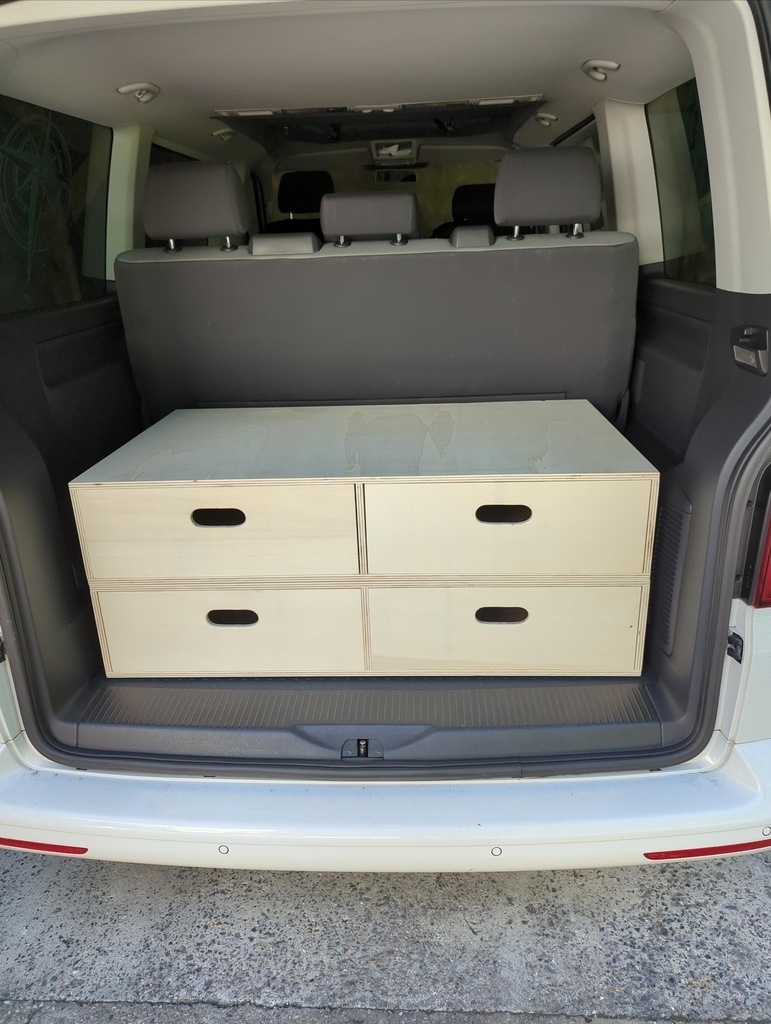

Caissons avec tiroirs réalisés pour ajouter dans rangements dans un van Volkswagen.

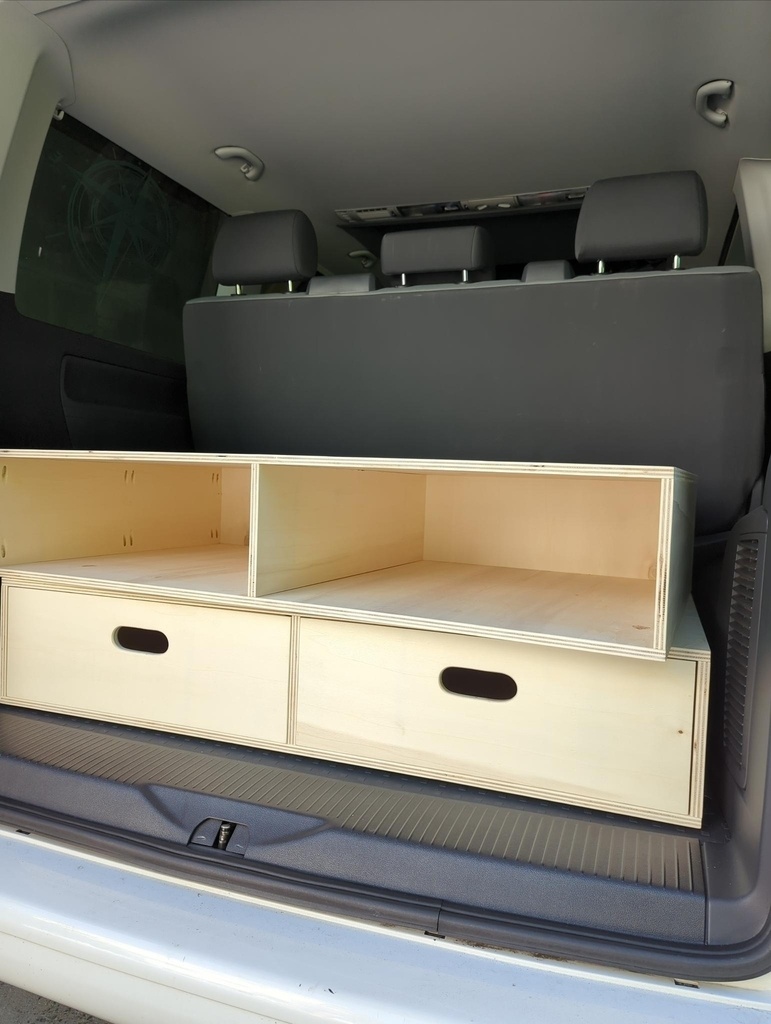

Ils sont composés de deux niveaux indépendants, l'idée étant de pouvoir n'en mettre qu'un si besoin.

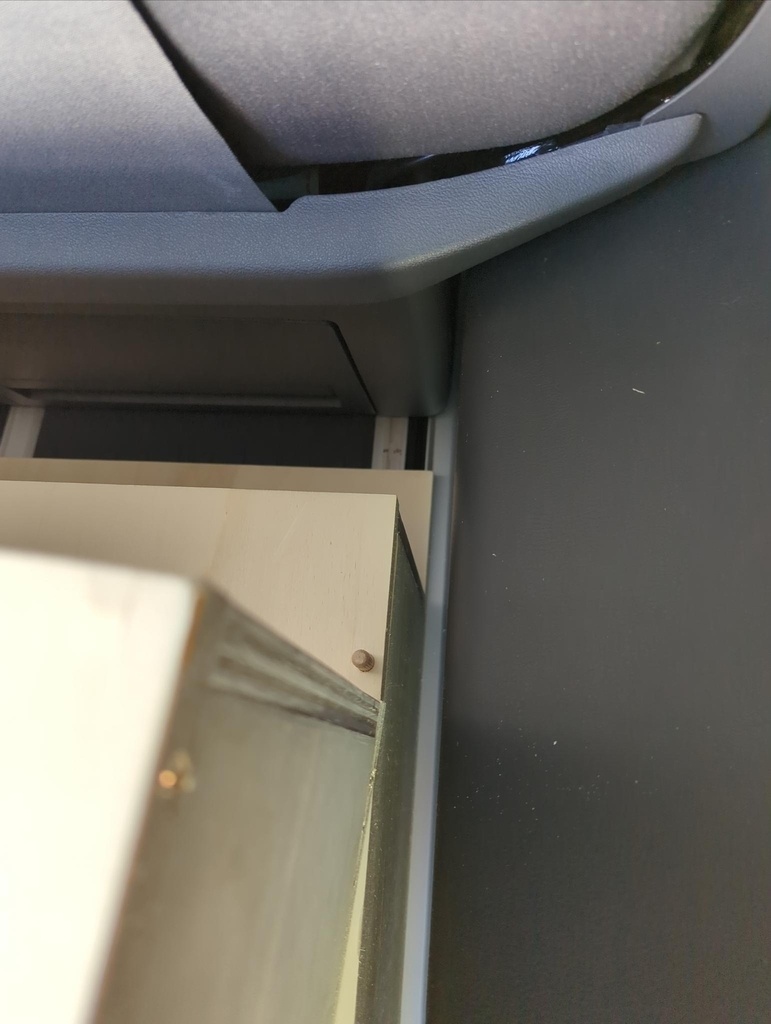

Pour le positionnement de l'un sur l'autre, j'ai prévu deux tourillons traversants (voir la photo).

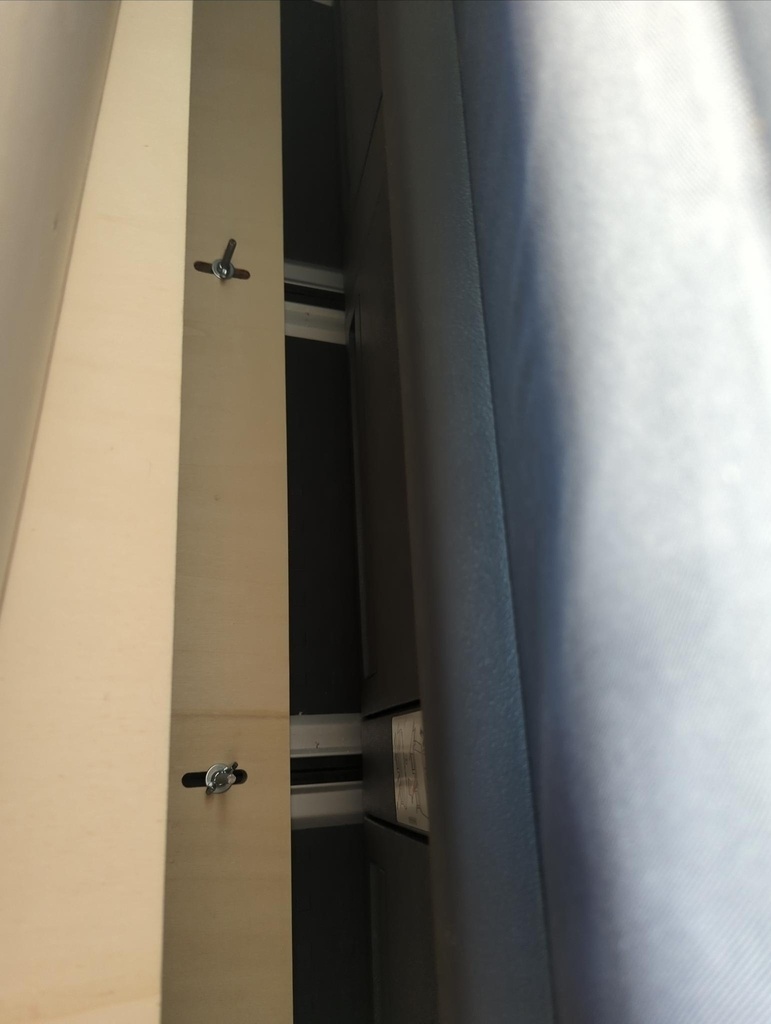

Le caisson du bas est fixé aux rails présents dans le fond du van par un système de vis et papillons (j'ai soudé deux morceaux de tige filetée en T).

L'ossature est réalisée en CP de 15mm, les tiroirs en CP de 10mm (sauf la façade).

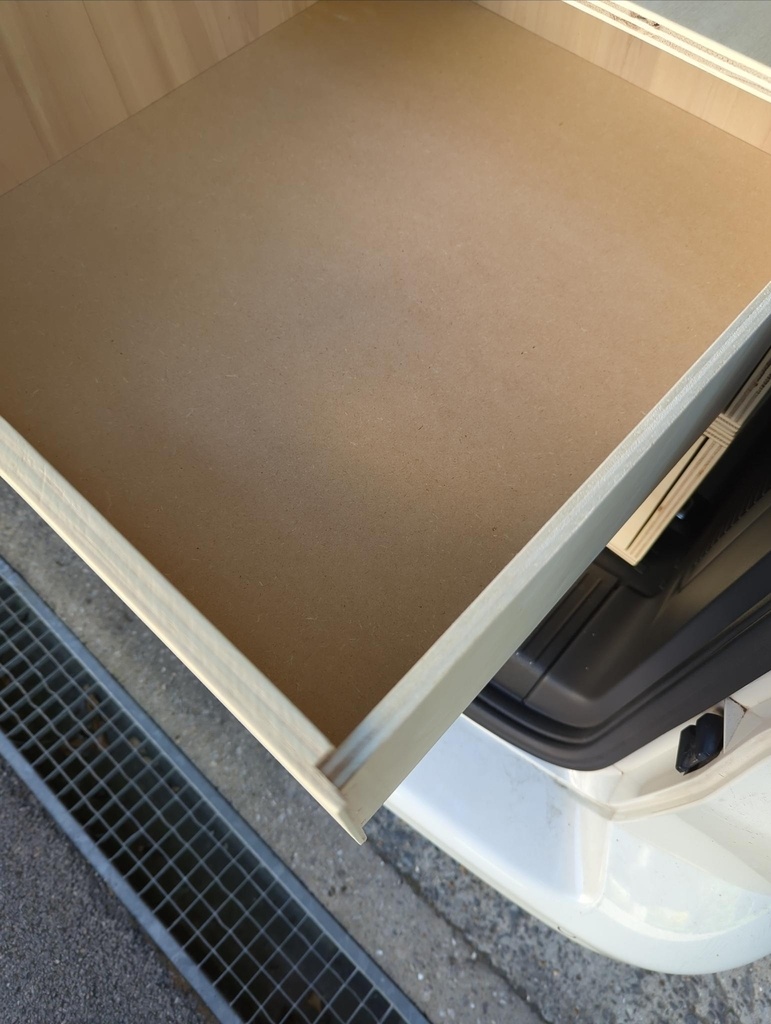

Le fond du tiroir est en MDF 6mm.
Les tiroirs sont très légers et coulissent simplement sans technique particulière.

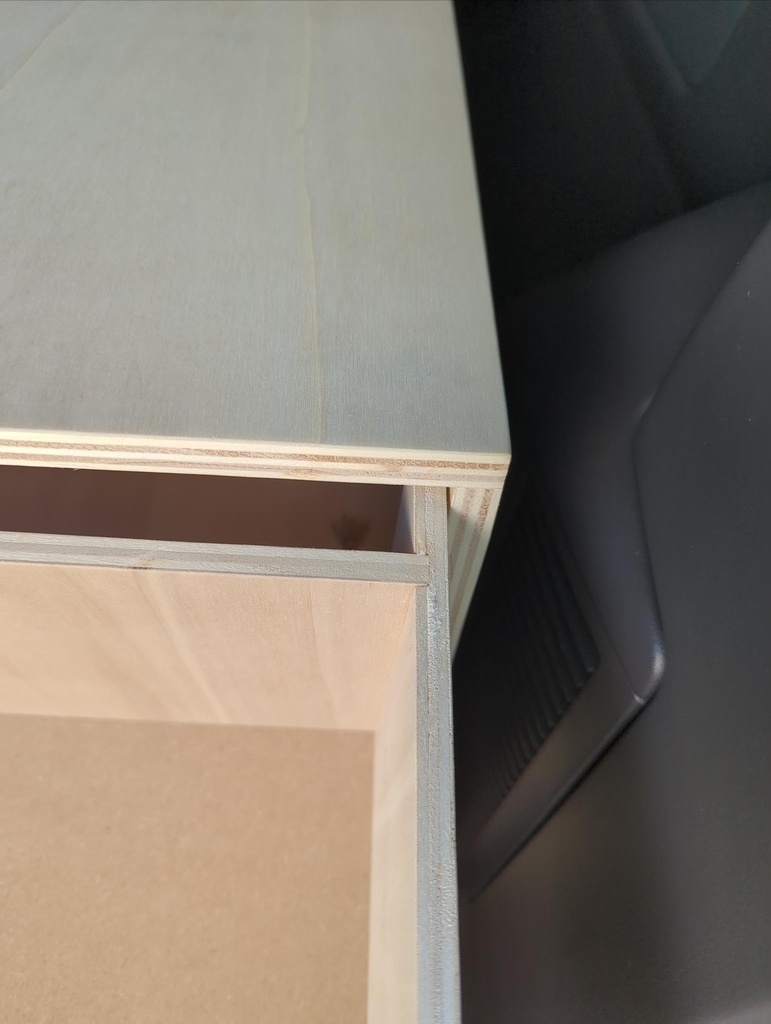

Je ne connais pas le nom de la technique d'assemblage mais voici deux photos :

Un vernis a été passé après les photos.


Discussions

Toon  a publié la création "Caissons de rangement pour van".
il y a 2 ans
PierrotLesCopeaux
( Modifié )

Simple, propre et net, bien joué !
Bien vu la sur-longueur à l'arrière du caisson pour éviter le basculement.
Je crois que pour la façade on dit une feuillure et pour l'arrière une rainure

Toon
