Manupl

Cabane de jardin

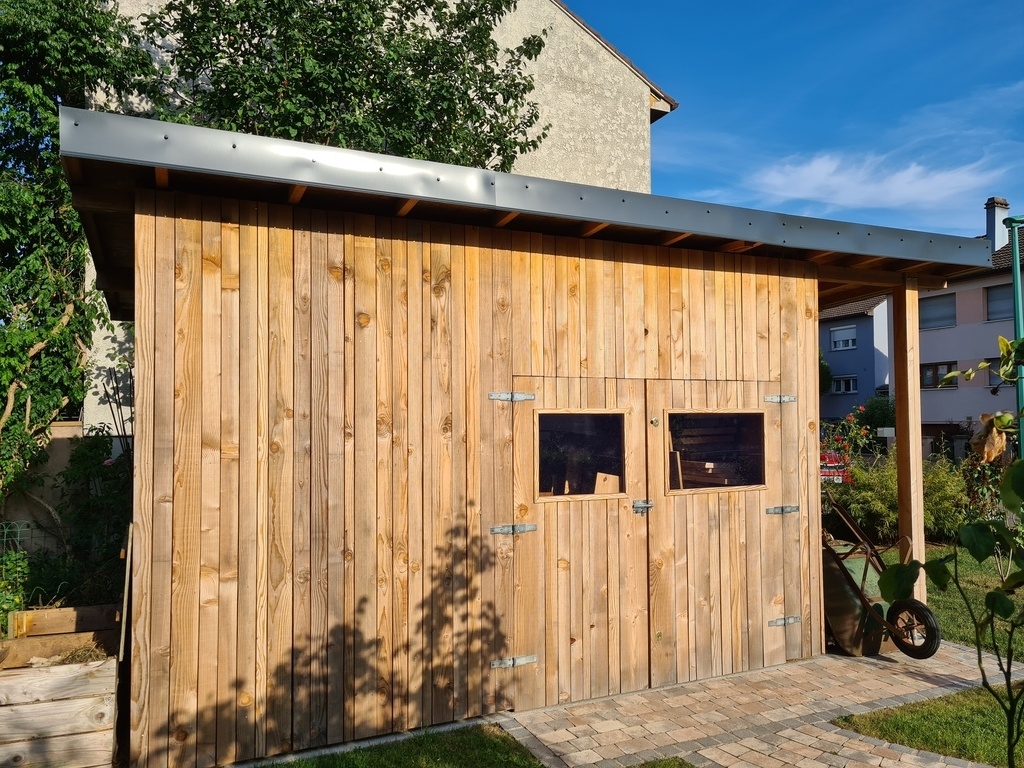

Je vous présente avec quelques mois de retard la construction d'une cabane de jardin.
Celle-ci m'a permis de faire de la place dans le sous-sol pour y mettre ... l'atelier.
En voila une super motivation ! :)

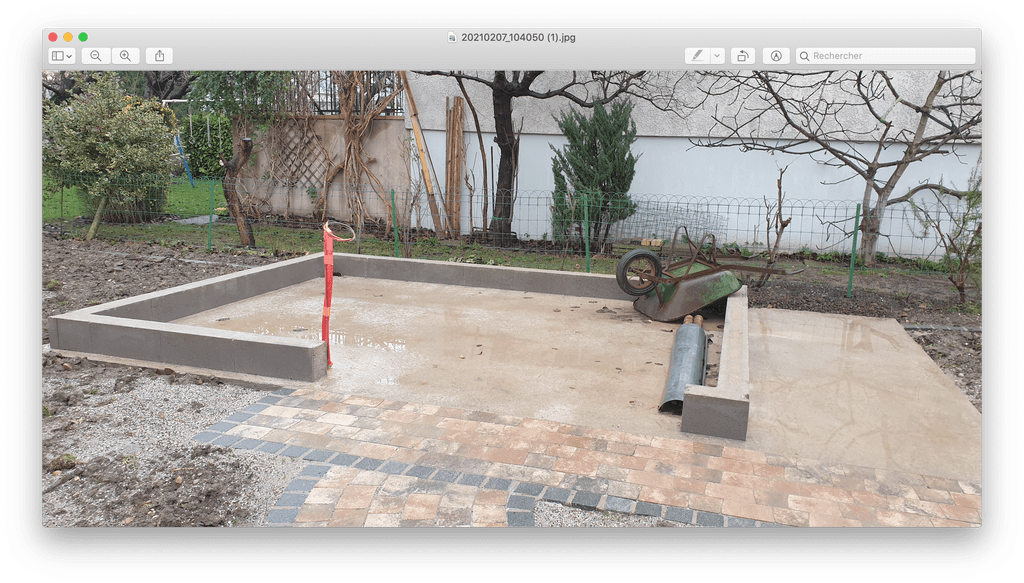

La cabane est posée sur dalle béton via des lisses basses scellées à une rangée de parpaings, qui eux sont armés avec la dalle.

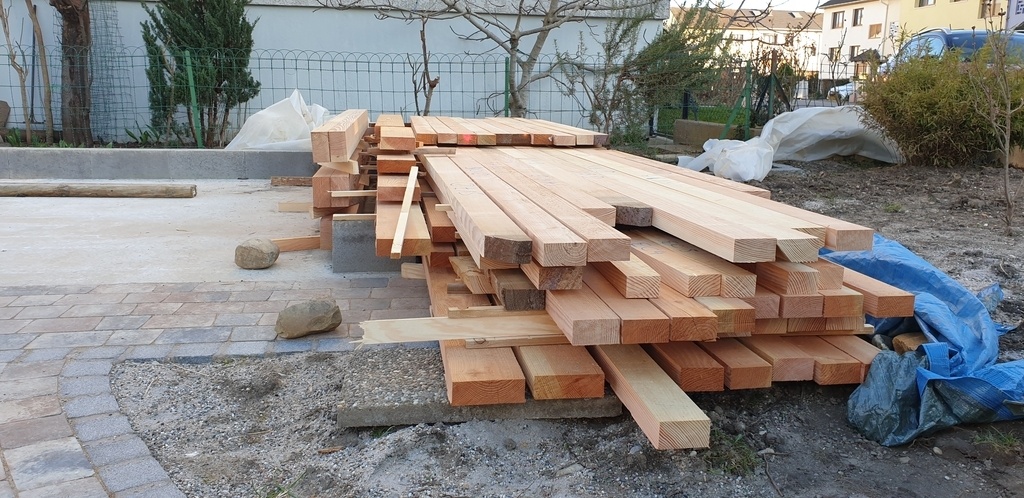

Elle est en Douglas local et plaques OSB3, couverture en bac acier.

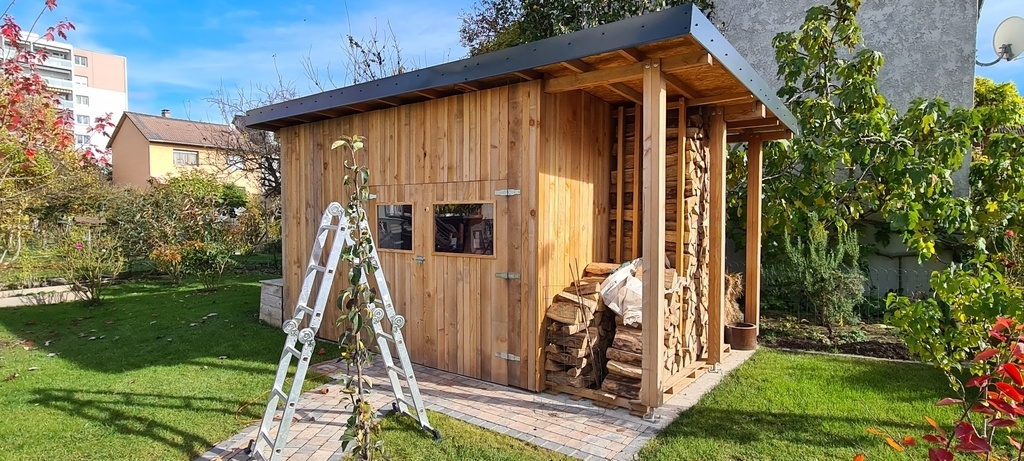

Dimension intérieure env 3*4m, bûcher sur le coté.

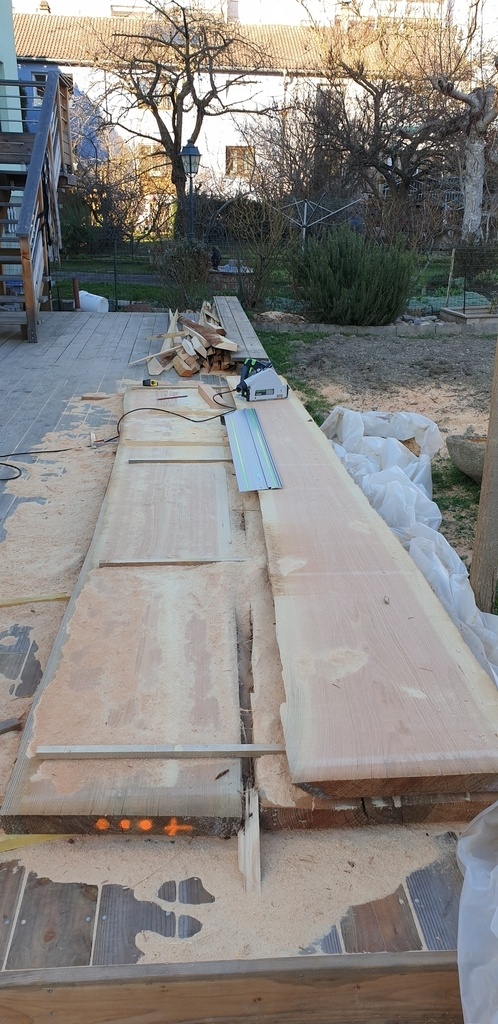

Découpe de la structure à la scie plongeante

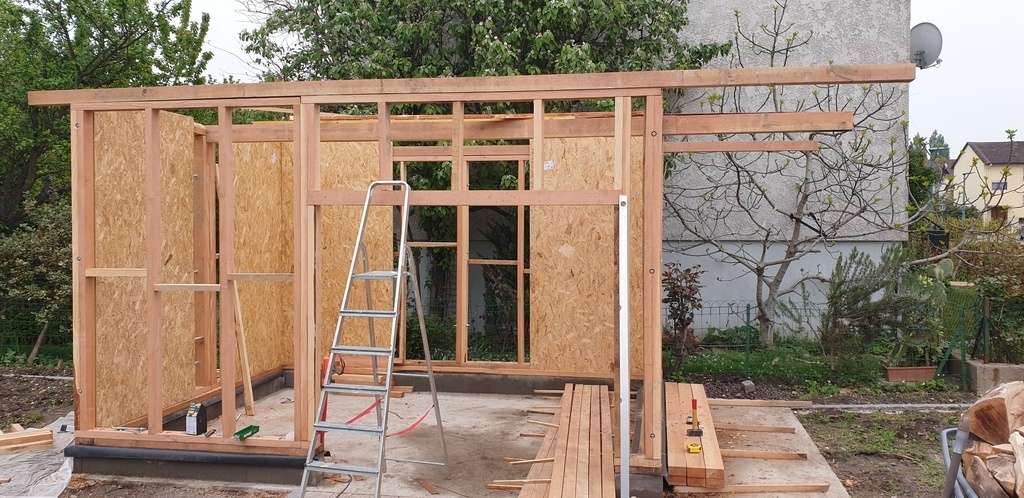

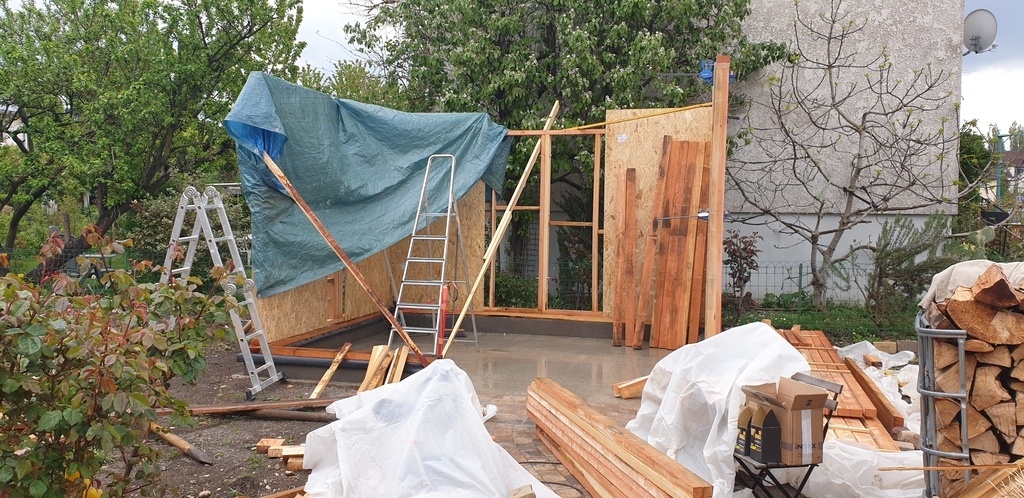

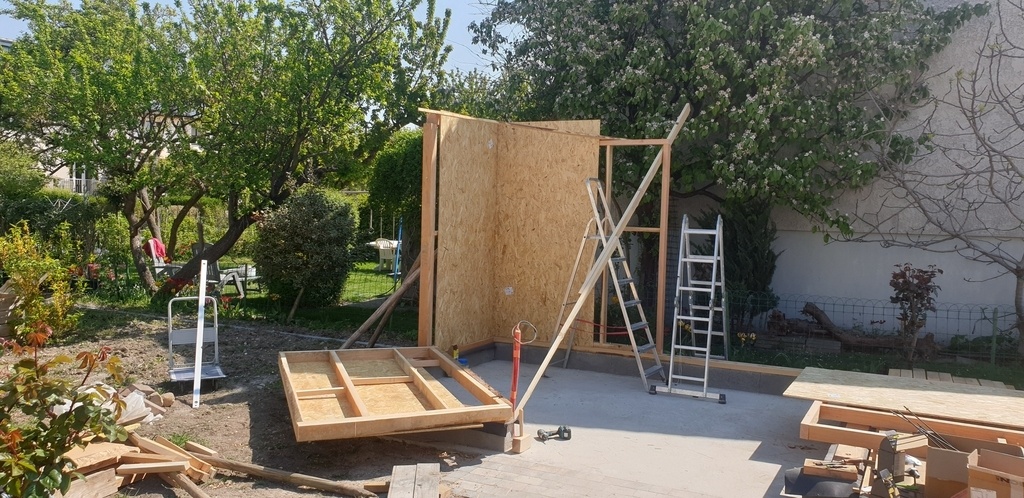

Montage des éléments de murs. Ceux-ci sont au nombre de 2 par coté afin de pouvoir les dresser seul (ou juste à deux).

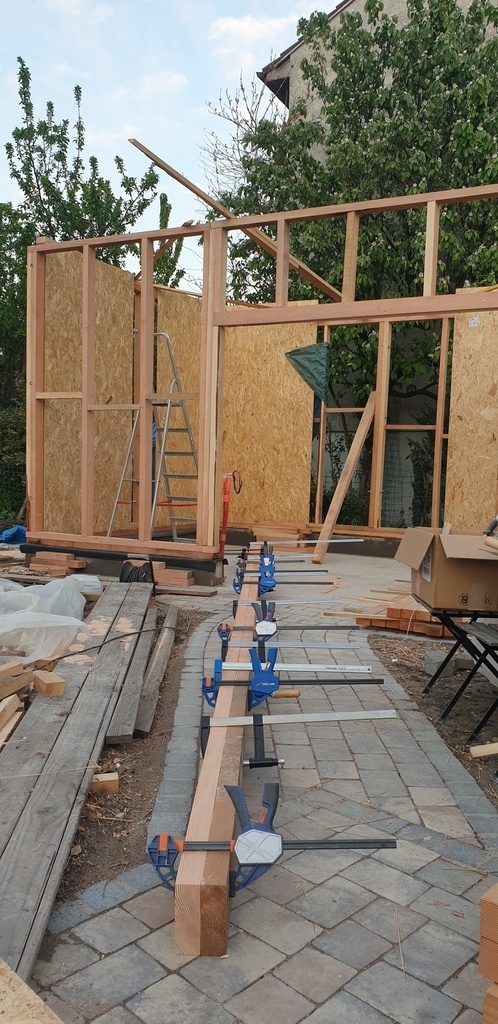

Collage de la poutre transversale centrale de plus de 6m avant pose.
Celle-ci est constituée de 2 poutres collées décalées pour pouvoir atteindre les plus de 6m. J'ai renforcé le collage avec des tirefonds vissés après pose.

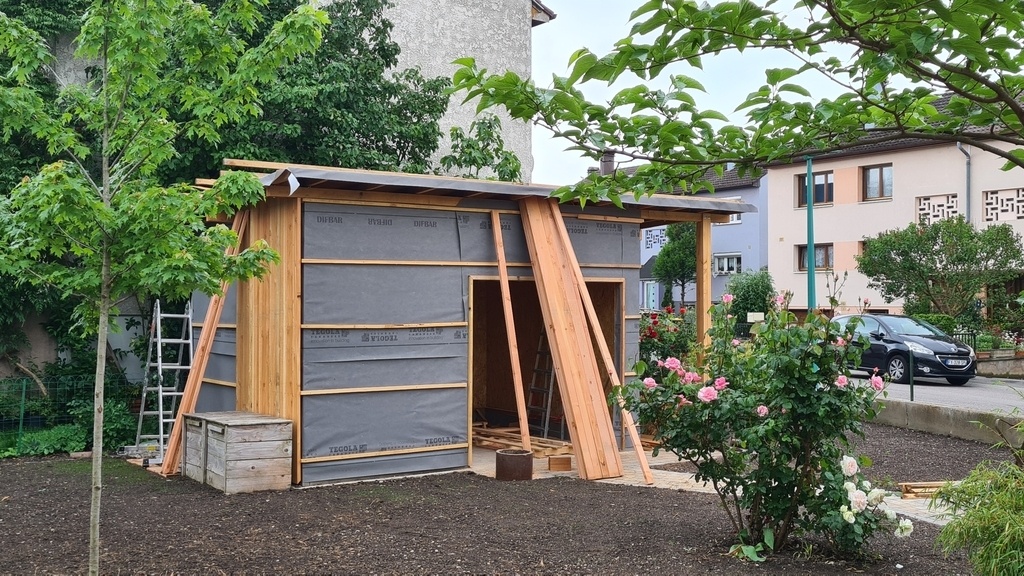

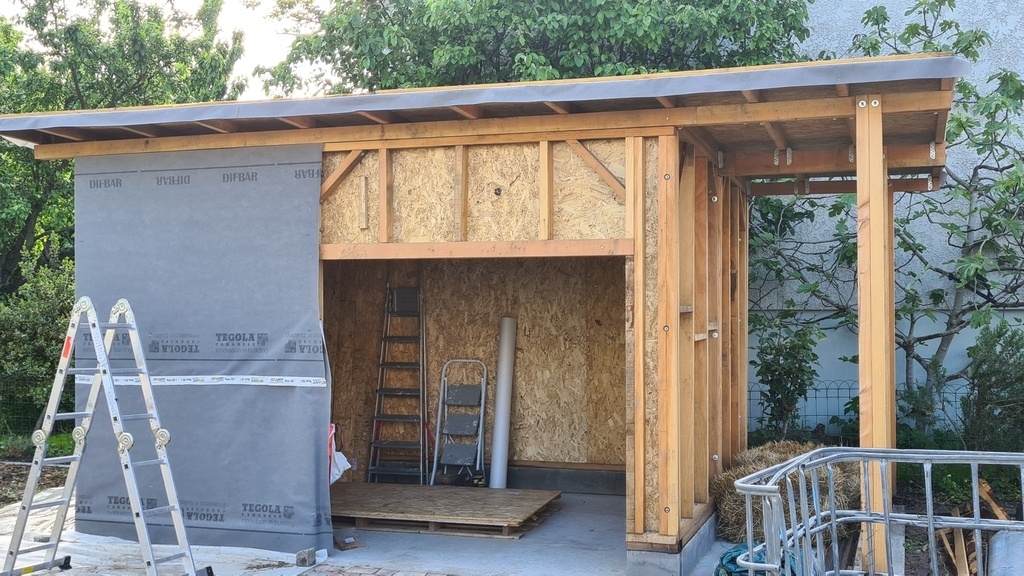

Pose d'un pare pluie 1,5mn (de mémoire) et pose du bardage

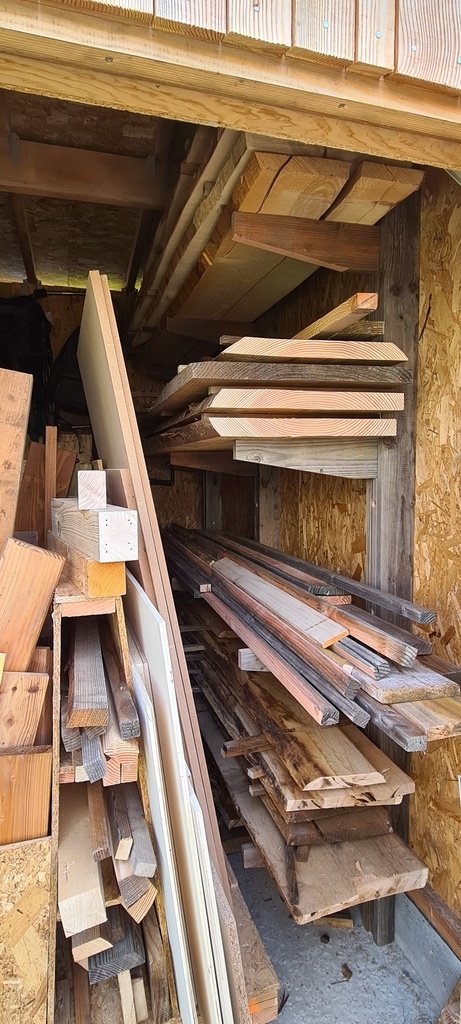

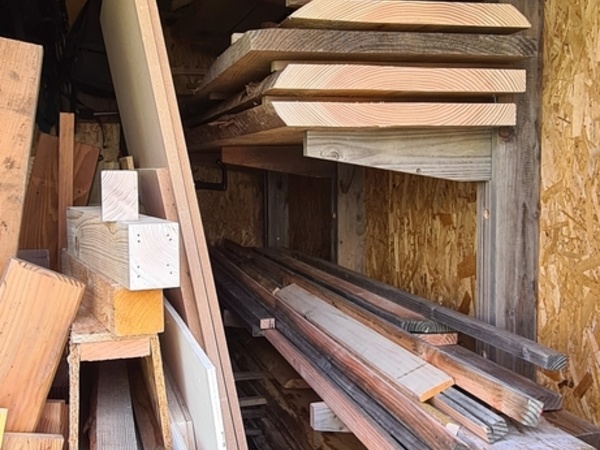

J'en ai profité pour y faire un rack à bois et un rack à chutes ;)

Ce projet m'a bien pris la tête lors de la conception et de la réalisation. Il faut dire que je n'avais jamais fait ce type de travaux ... même pas en beaucoup plus petit.
J'ai évidemment sous estimé le temps nécessaire ... quelques weekend de coupes, 3 ou 4 jours pleins pour monter les murs et encore autant pour le toit.
Le tout sur plusieurs mois.

J'avais prévu un chêneau et une descente mais finalement j'ai laissé juste le bac.

Mis à jour

Publications associées


Discussions

Manupl a publié la création "Cabane de jardin".
il y a 2 ans
AvecUnBoutDeBois
( Modifié )

Beau chantier et le résultat est top. 👏
Pourquoi ne pas ajouter une cuve pour la récupération des eaux de pluie ?

Manupl

Merci !
Oui, c'était bien l'idée de départ avec une collecte des eaux et une cuve derrière le bûcher. Mais, je n'ai pas de connexion aux égouts et je me suis dit que ce ne serait pas une bonne idée de concentrer toute l'eau à la sortie de la descente sur un petit bout de terrain (une fois la cuve pleine). Franchement, je ne sais pas trop quoi faire sur ce sujet.

AvecUnBoutDeBois

Je te suggère d’utiliser une pompe immergée que tu déclenches quand la cuve est pleine. C’est facilement automatisable avec un flotteur et un contacteur. Tu pourrais alimenter d’autres cuves déportées ou verser le trop plein sur une autre zone de ton jardin

Manupl

AvecUnBoutDeBois C'est effectivement une bonne idée. Je vais travailler la dessus ... faut juste que j'y consacre du temps ;)
merci !

AvecUnBoutDeBois

Ah, ce temps !
Il en manque à tous le monde 😥

florian Garreau

beau résultat !

Aruno

Beau travail ! La simplicité extérieure nous fait oublier que la structure est quand même technique.

Martial1969
( Modifié )

Beau boulot, par contre manque fichier sketchup

Manupl

Merci.
Le fichier est dans la partie plan. J'ai essayé de le télécharger et cela fonctionne.

Martial1969

désolé mais quand je télécharge le plan il n'y a que le bloc note.

Manupl

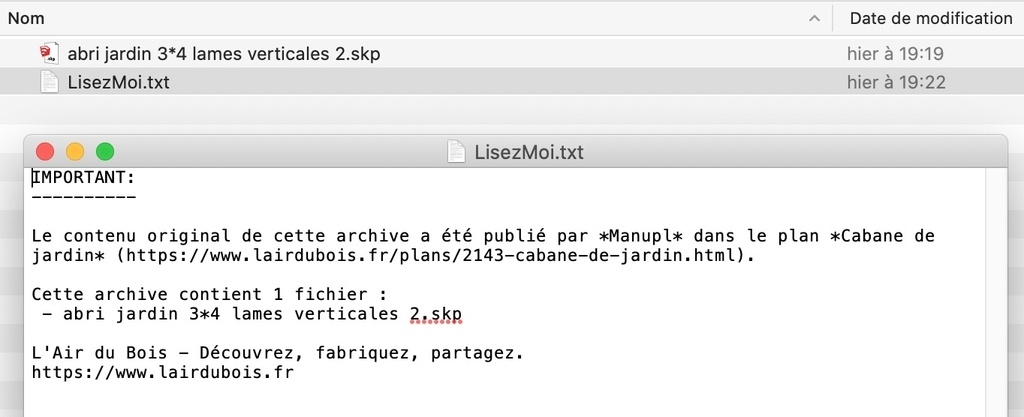

Martial1969 Et bien je ne sais pas trop quoi te dire. Je viens de le refaire et cela télécharge bien un fichier compressé .ZIP avec le fichier .SKP et un fichier Lisezmoi.txt ajouté par l'AdB (cf la capture d'écran jointe)

Edouard33

Martial1969 j ai le meme soucis. Il semble que windows10 dans mon cas , ne decompresse pas le fichier skp. Il est bien dedans pourtant.
J ai fait la manip sur mon telephone pour le recuperer.
Merci pour le partage Manupl

Martial1969

Edouard33 , tu as fait comment, merci pour le retour.

Edouard33

sur un iphone avec safari , j ai telechargé le plan en ZIP.
Je l ai décompressé depuis l'iphone vers icloud.
Depuis le pc en windows10 , j ai accédé à l'icloud pour prendre le fichier.

Peut-etre qu'en installant winzip ou équivalent cela fonctionnerait sur le pc, mais j utilise mon ordi pro et je ne peux pas installer winzip.

Martial1969

Merci pour le retour

EricFd

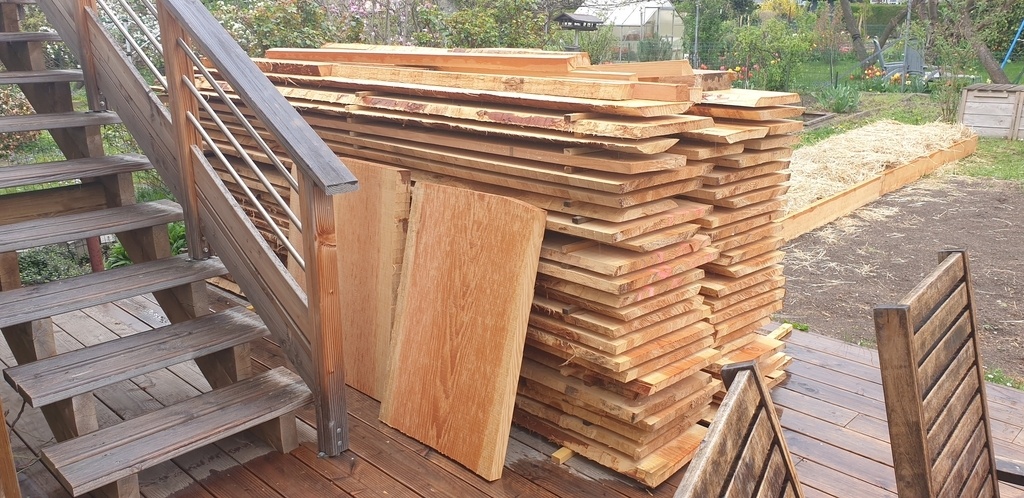

Gros taf de partir sur du plateau brut ... beau résultat ..
