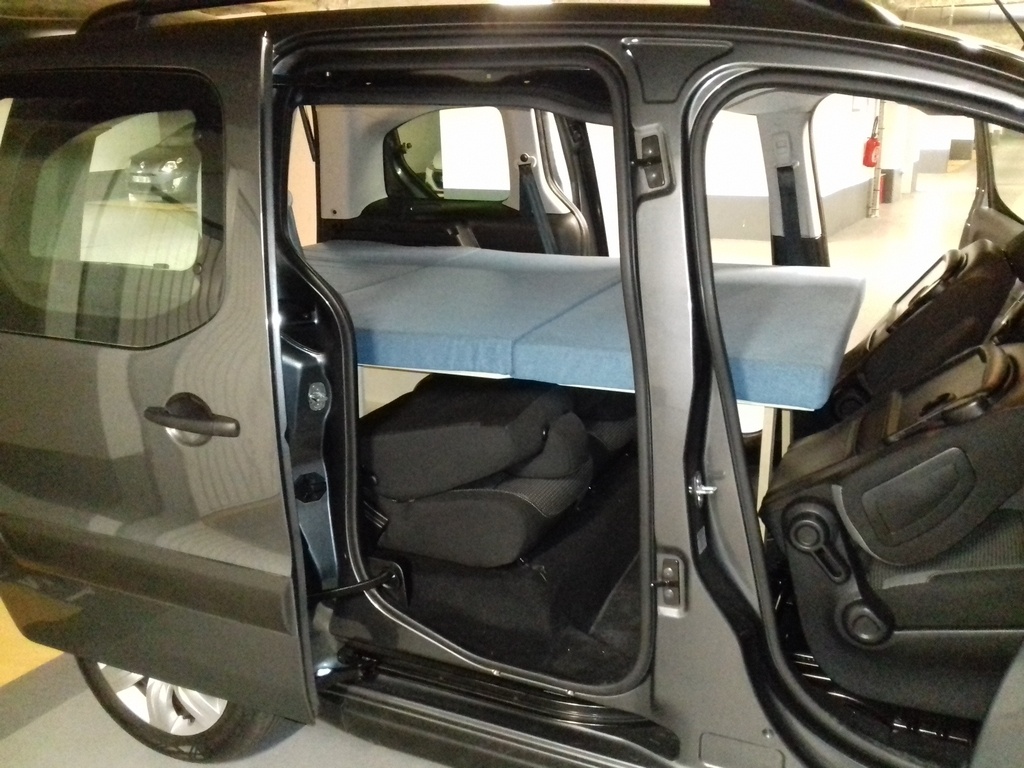

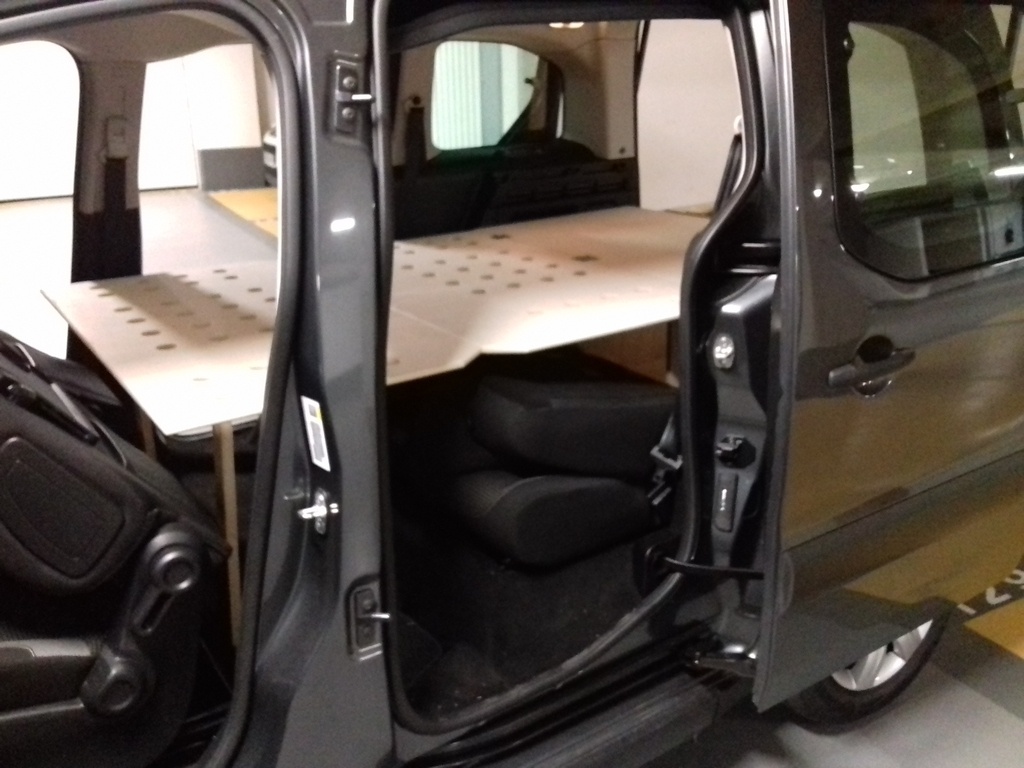

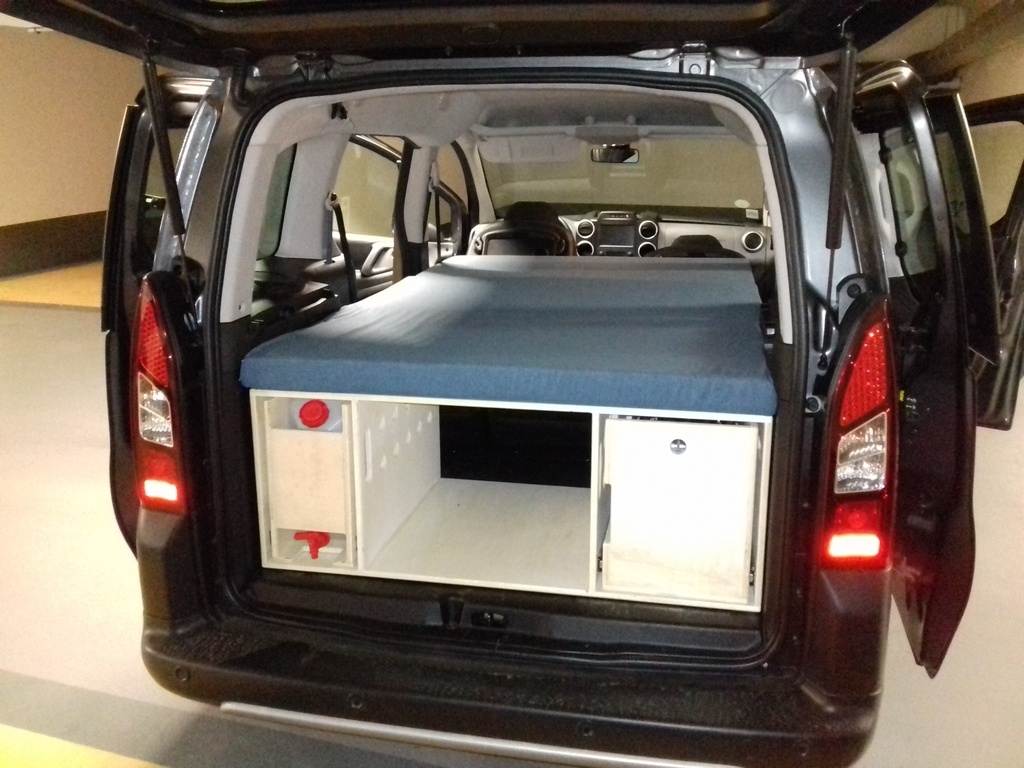

Camping-Box réalisé en contre plaqué peuplier (15mm). Plié, il tient dans le coffre (5 place disponible donc) et déplié il permet un lit de 120cm par 190cm, grâce au matelas en 3 parties et 2 barres de fer pour maintenir la structure.

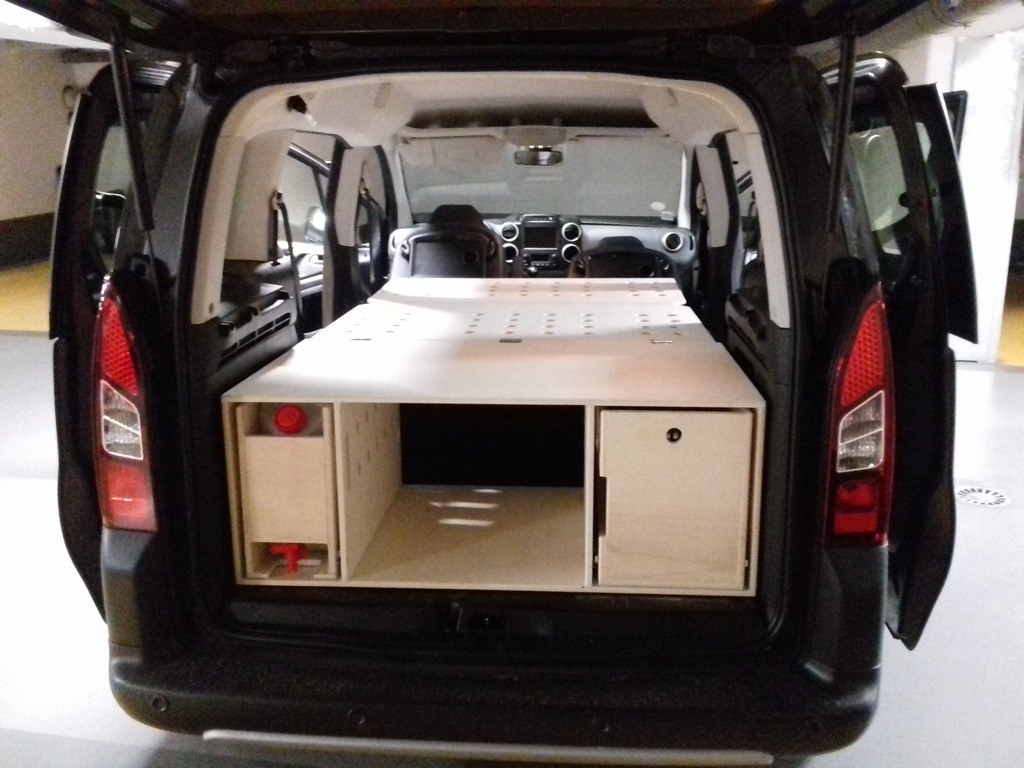

La caisse est simplement posé dans le coffre.

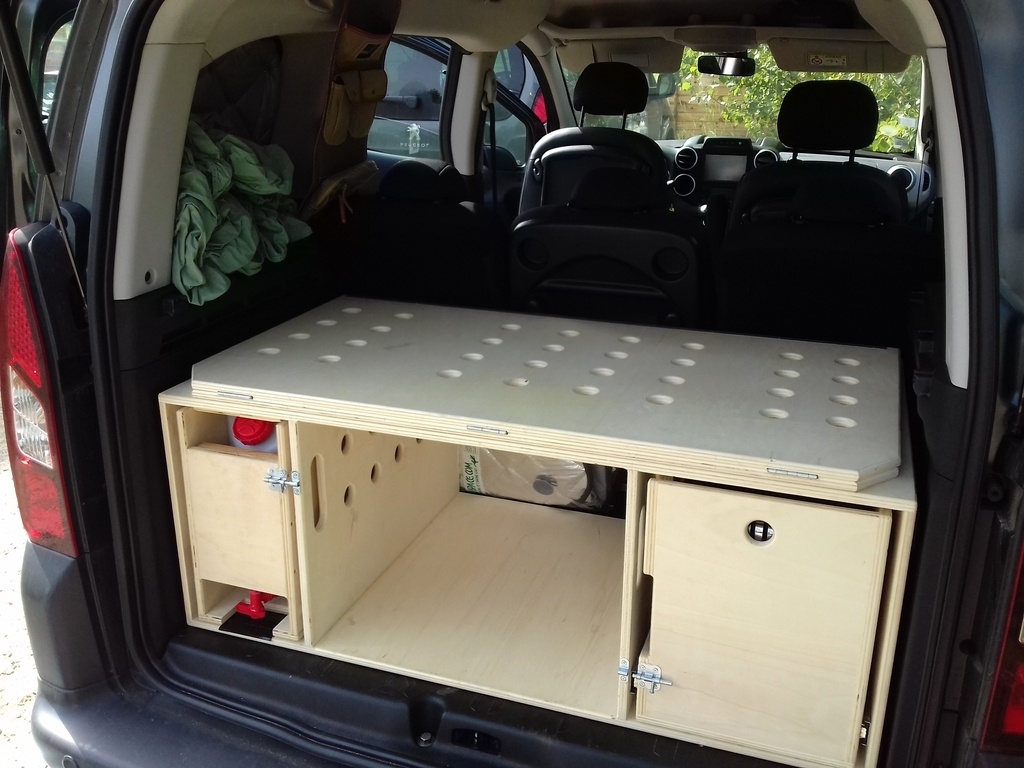

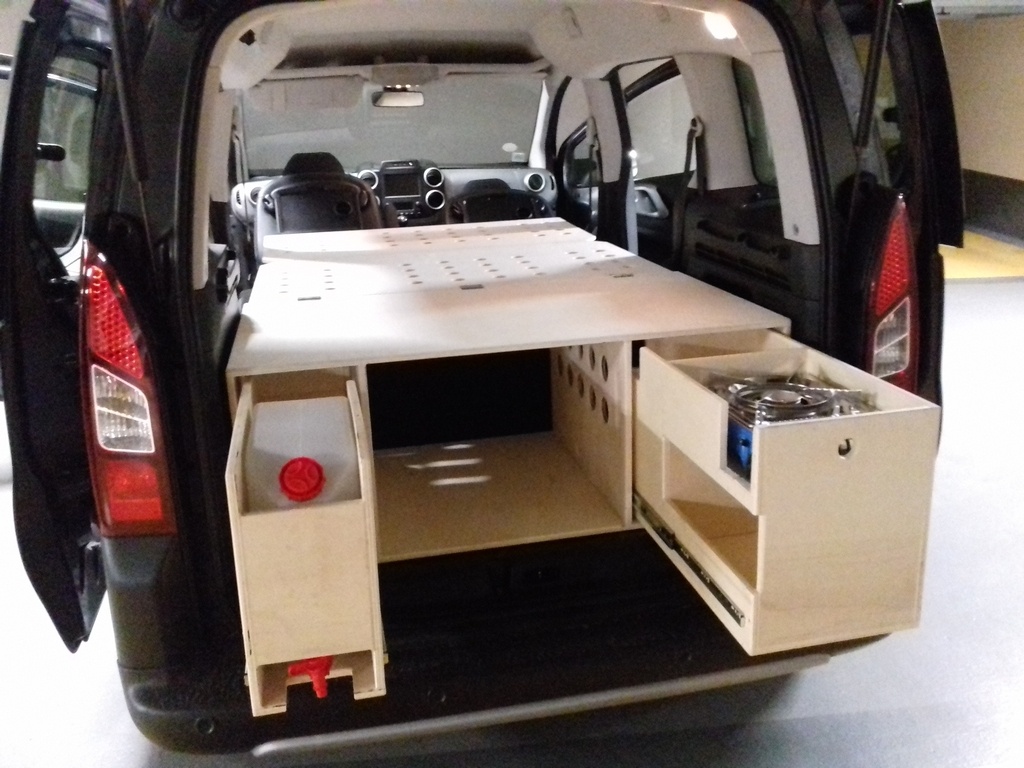

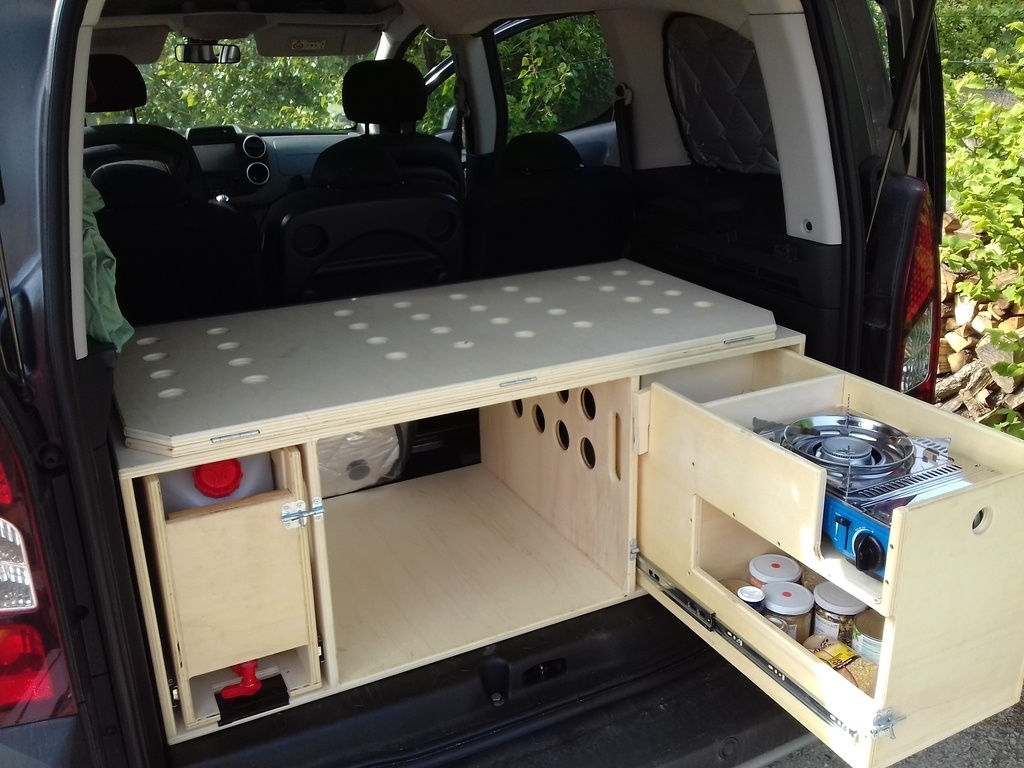

A l'arrière, à gauche se trouve le tiroir pour la réserve d'eau et à droite le tiroir pour le camping gaz. De quoi pouvoir dormir n'importe où :)

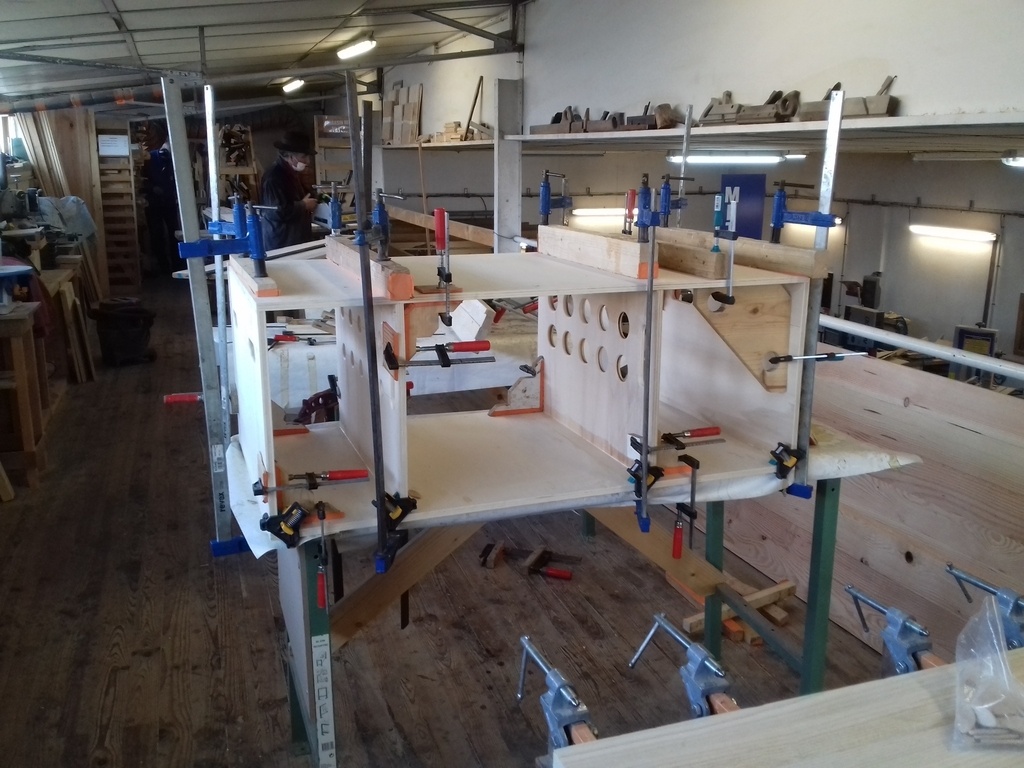

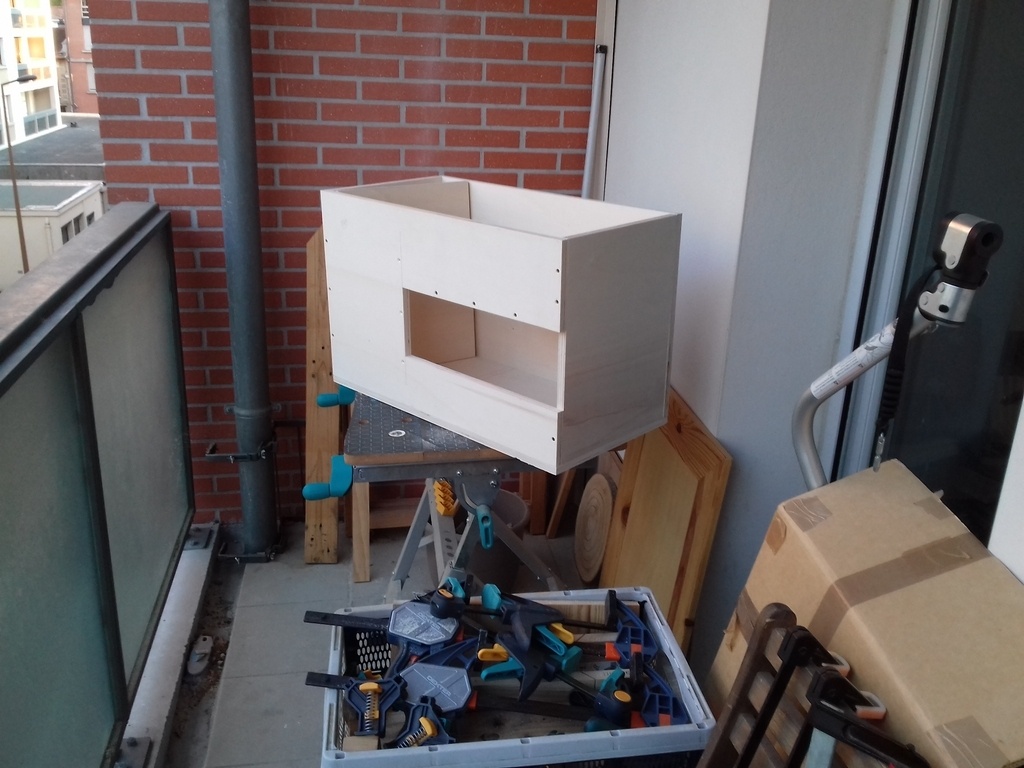

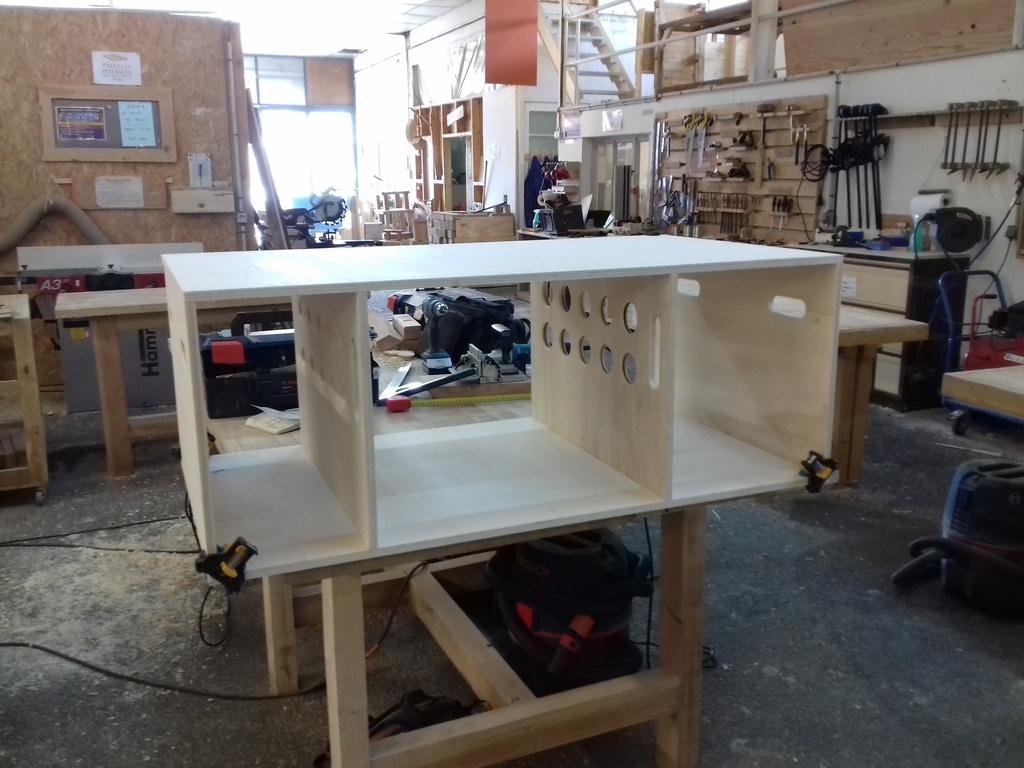

L'assemblage pour la caisse a été réalisé en lamellé collé et l'assemblage des tiroirs en vissé collé :

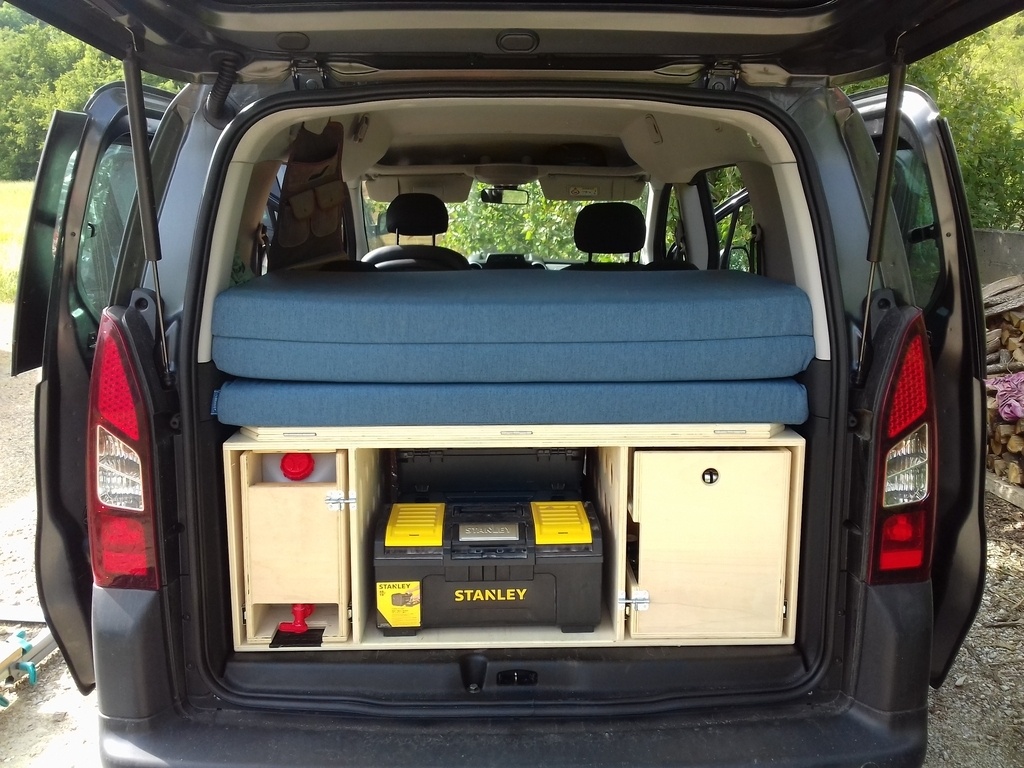

Voici le résultat de la box une fois pliée et rangée dans le coffre, on peut utiliser les 3 sièges arrière et le matelas, plié en 3, tient dessus :
Licence
Autres créations de
Armel
Voir aussi
Discussions
Intéressant, pas mal les trous pour réduire le poids!
Tu aurais une photo une fois rangé dans le coffre? Pour voir la place que ca prend?
Oui sans problème, j'en ai rajouté quelques unes avec la box replié, les barres en métal de soutient se calent derrière les sièges arrières. On récupère une voiture 5 places :)
Si ça intéresse du monde, je mettrai les dimensions de chaque pièce dans la description
Hello Armel structure trop cool! je suis interessé par les dimensions/plan si c'est possible :p
Hello Remi,
Ca fait un moment qu'il faut que je te réponde... alors la caisse fait 180cm de largeur, 65cm de profondeur et 45 cm de hauteur. Ensuite les 2 planches intérieures dépendent de la largeur des éléments qu'on souhaite y intégrer (le camping gaz et le jerrican pour ma part).
Les 2 planches qui se déplient font 65cm x 180cm et 60cm x 180cm pour la deuxième (longueur totale de lit de 190cm).
Dis moi si tu veux d'autres infos de dimensions :)
en effet ;) pour cela j'ai pris des occultants 7 épaisseurs pour l'hiver... (site ludospace)
Salut, super design bravo :)
Une rapide question sur le sommier. Comment fais-tu pour faire en sorte que les panneaux restent bien plans et ne plient pas ?
Les charnières sont bloquantes à 180° ou tu as des pieds au milieu ?
Je suis en train de dessiner un caisson similaire, mais je butte pour limiter le mouvement des panneaux du sommier et les maintenir bien alignés à l'horizontale entre eux.
Je ne sais pas si ma question est claire..... :) Merci d'avance pour tes réponses !
Hello, oui c'est une question qui m'a pris du temps à trouver une réponse le dépliement et stabilisation du lit. Soit je laissé 2 planches du lit qui se déplient sur les sièges repliés, mais ça peut abîmer la sellerie.
Du coup j'ai utilisé 2 barres en fer creuses (20mmx20mm), que je bloque avec un mécanisme sous la planche haute du coffre. Les 2 barres possède à l'autre côté des pieds (de la même barre et assemblés par des vis papillons), qui reposent juste à l'arrière des sièges avant.
J'espère que c'est clair aussi :) j'essayerai de mettre une photo à l'occasion
Et j'ai créée une structure de tasseaux pour renforcer le soutient et qui se cale sur l'avant des sièges arrières repliés (en bonus). Idem j'essayerai de mettre une photo
Bonjour,
Nous adorons votre aménagement de Peugeot Partner! Nous venons d'en acheter un. Nous aimerions également l'aménager pour pouvoir y dormir.
Auriez-vous des plans pour la découpe des planches de contreplaqué?
Comment avez-vous faire pour trouver le matelas sur lequel vous dormer?
En vous remerciant d'avance pour votre retour.
Cordialement
Fabien et Isabelle
Bonjour,
Vous êtes plusieurs à m'avoir demandé les plans de l'aménagement de mon Partner, je ne viens pas souvent sur l'Air du Bois, mais je vais les mettre en ligne sous peu, soyez patients.
Je vais en faire une amélioration durant le printemps d'ailleurs.
Pour le matelas sur mesure, vous le trouverez sur mamoussesurmesure.com
A bientôt,
Armel
Quand seront-ils dispo ? Hâte de me lancer dans ce projet !
