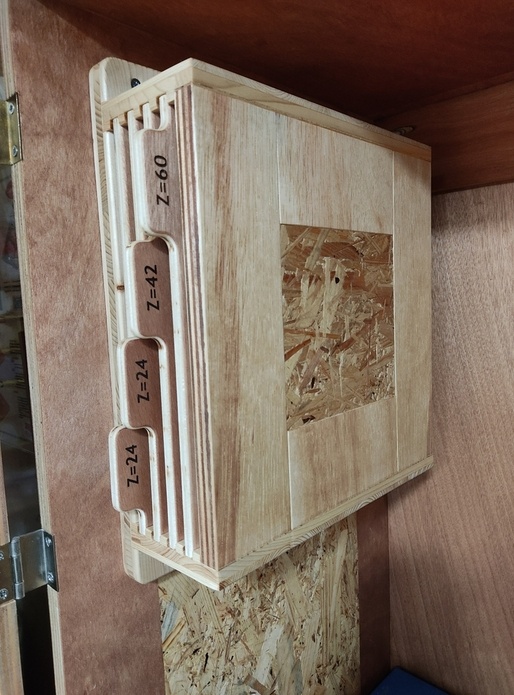

Rangement pour lames de scie circulaire.


Suite à l’acquisition de ma scie sous table, j’ai aussi investi dans des lames.

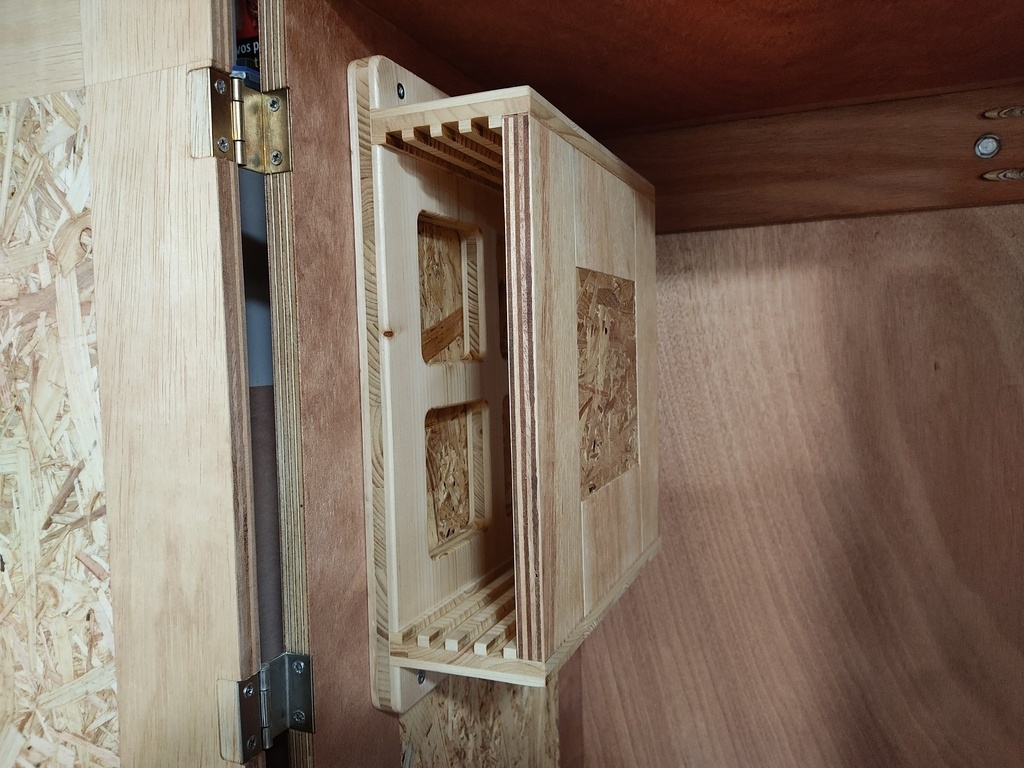

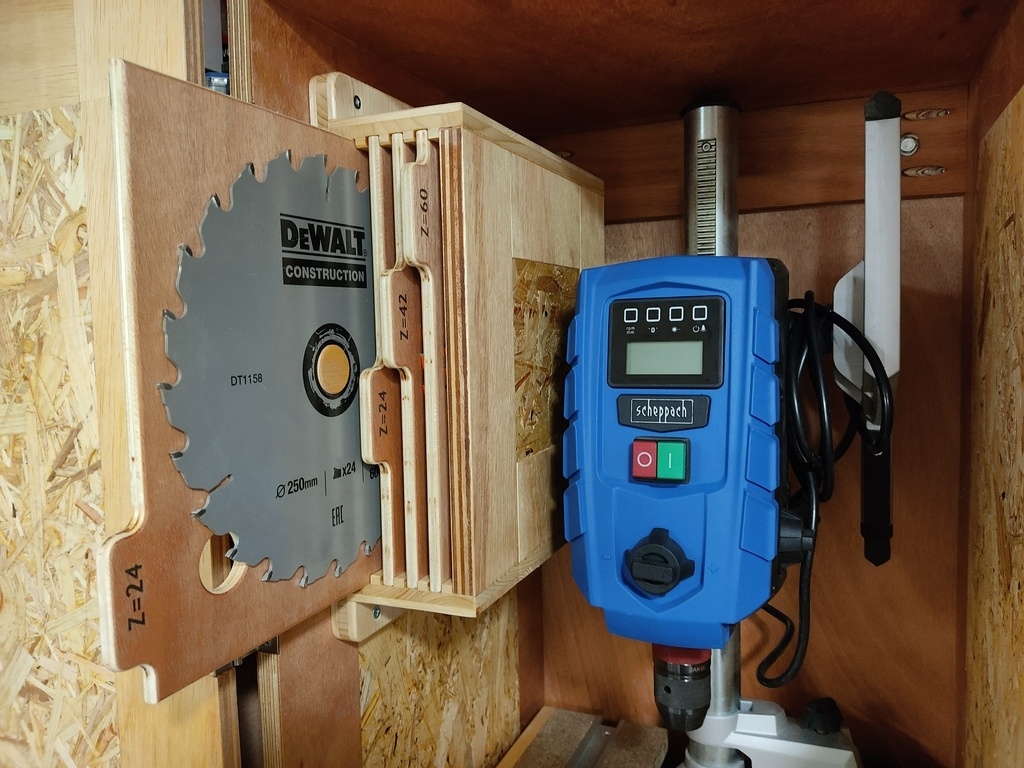

Toujours à des fins d’optimisation de mes espaces de rangement, et après quelques mesures et réflexions, j’ai décidé de fabriquer celui-ci à l’intérieur du caisson de ma perceuse à colonne.

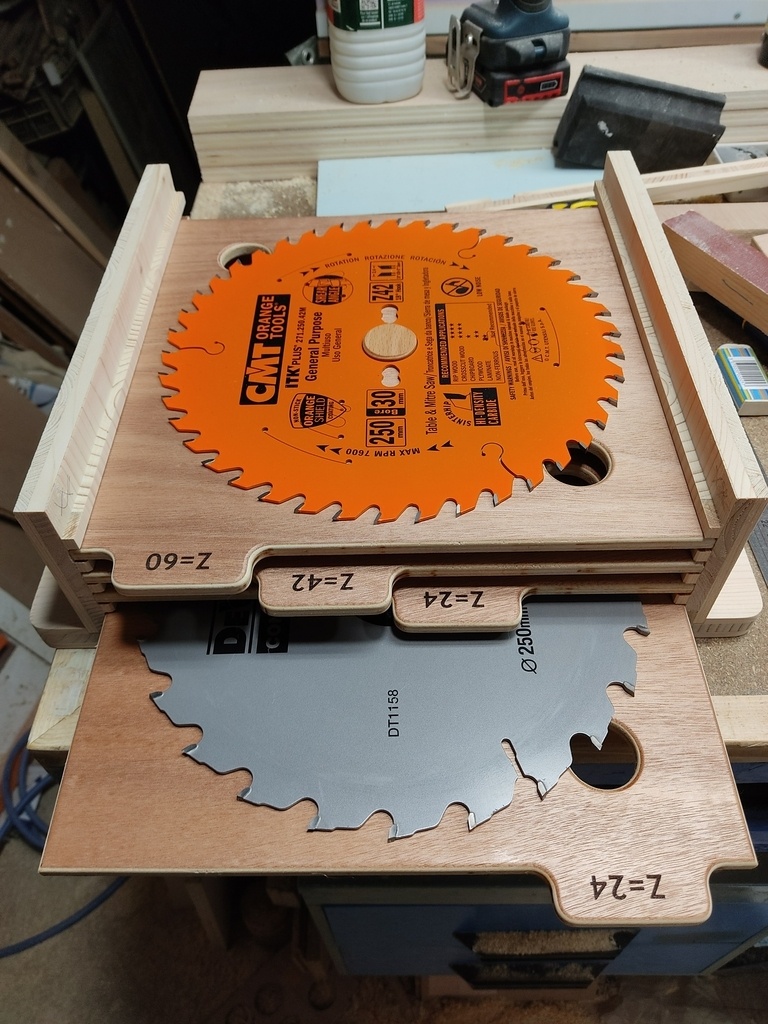

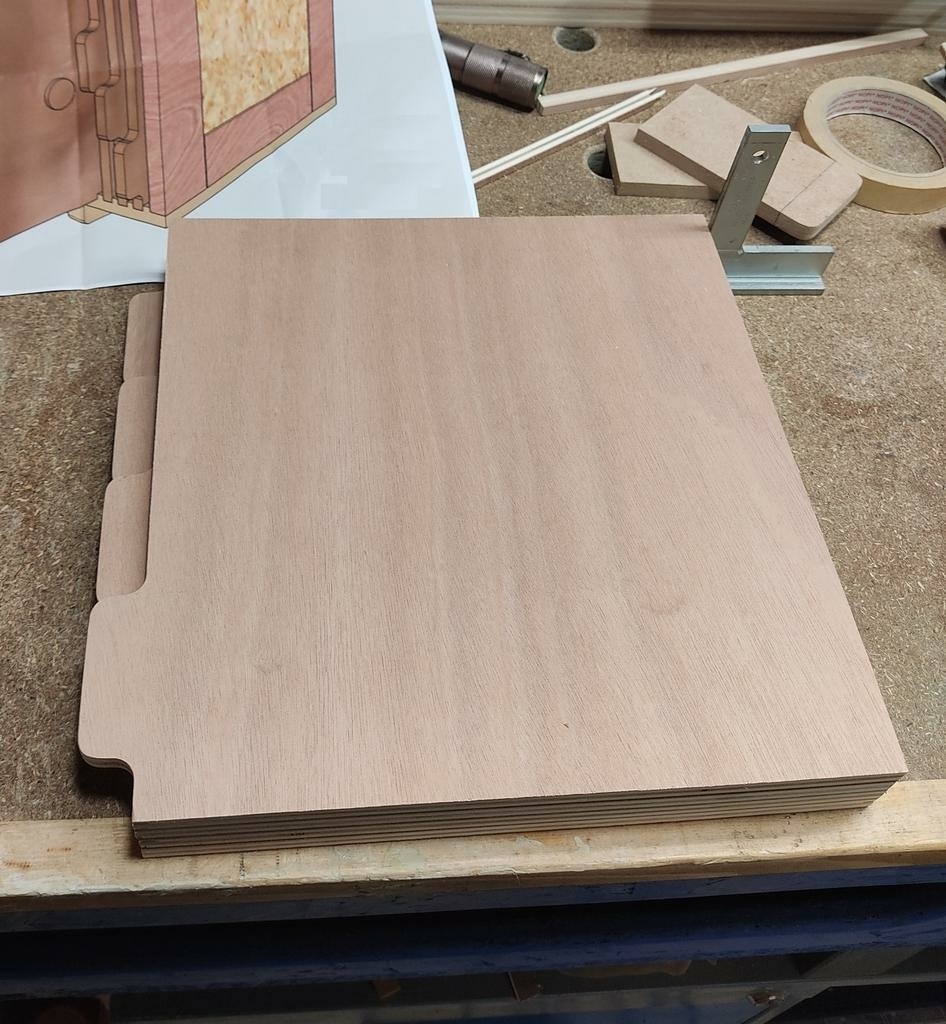

Comme pour un classeur, j’ai reproduit des intercalaires dans du CTP. J’ai dégrossi à la scie sauteuse puis fraise à copier et petit gabarit pour reproduire les formes.

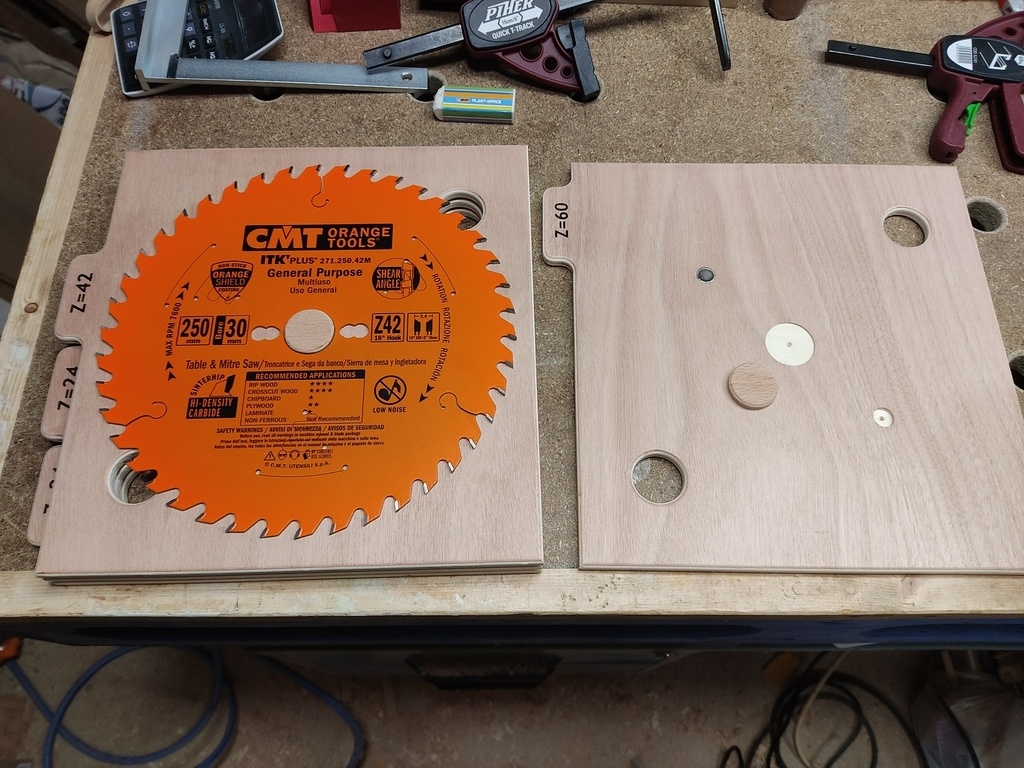

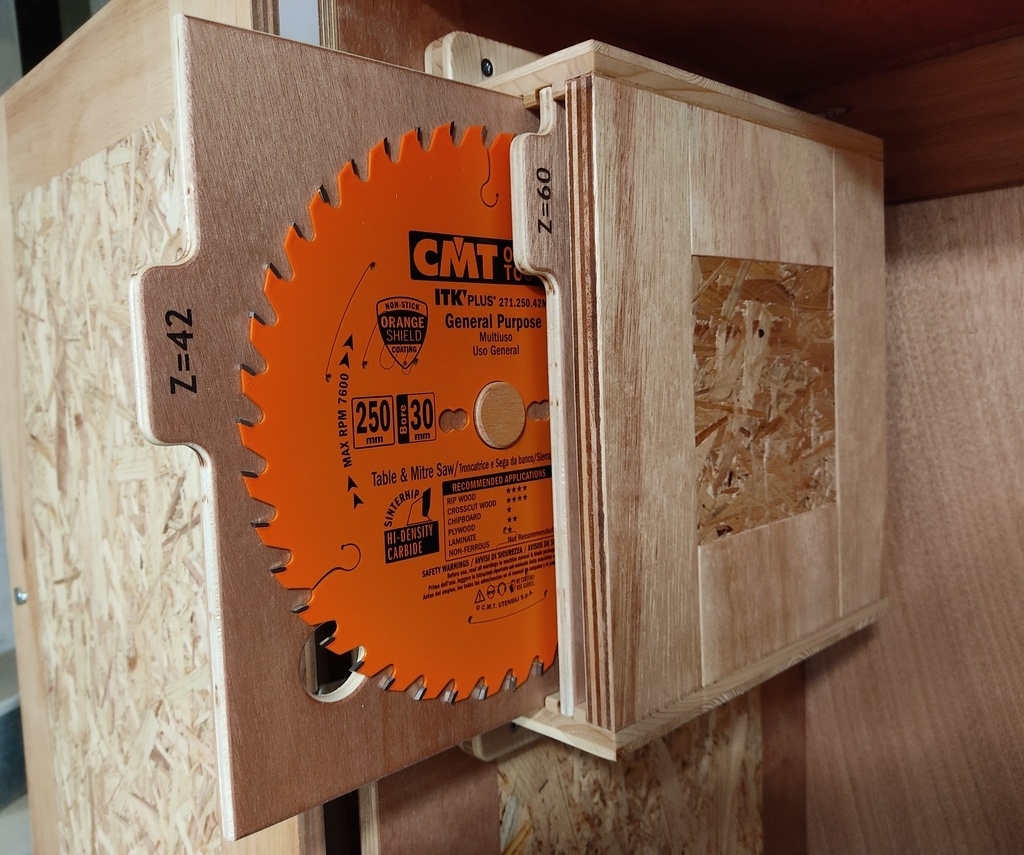

Chaque intercalaire reçoit pour maintenir la lame en place un petit cylindre en CTP de hêtre en son centre.
Deux aimants néodyme assurent le maintien de la lame, et deux trous désaxés afin de saisir celle-ci sans se blesser.

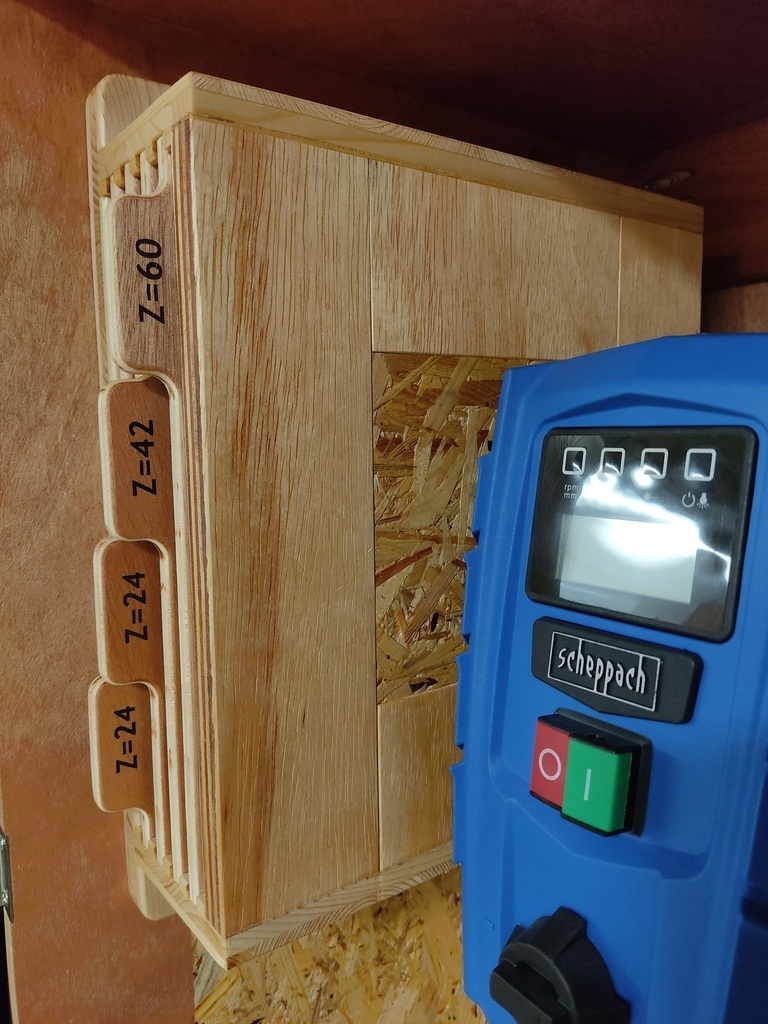

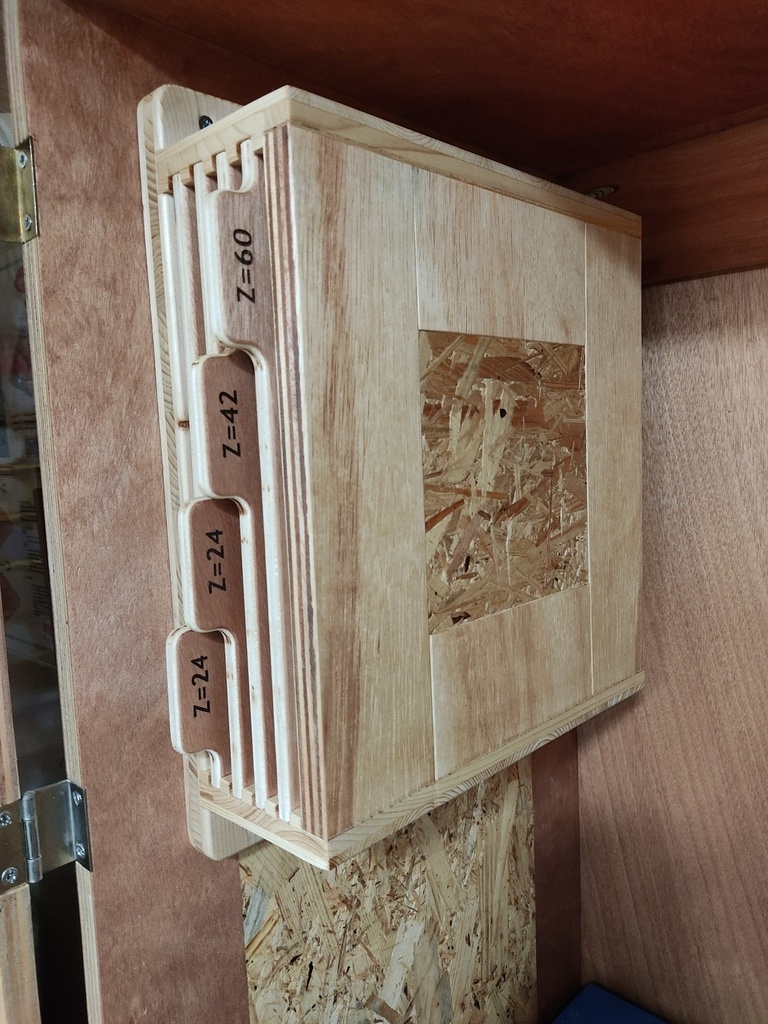

Pour finir, une petite gravure au laser pour identifier chaque lame.

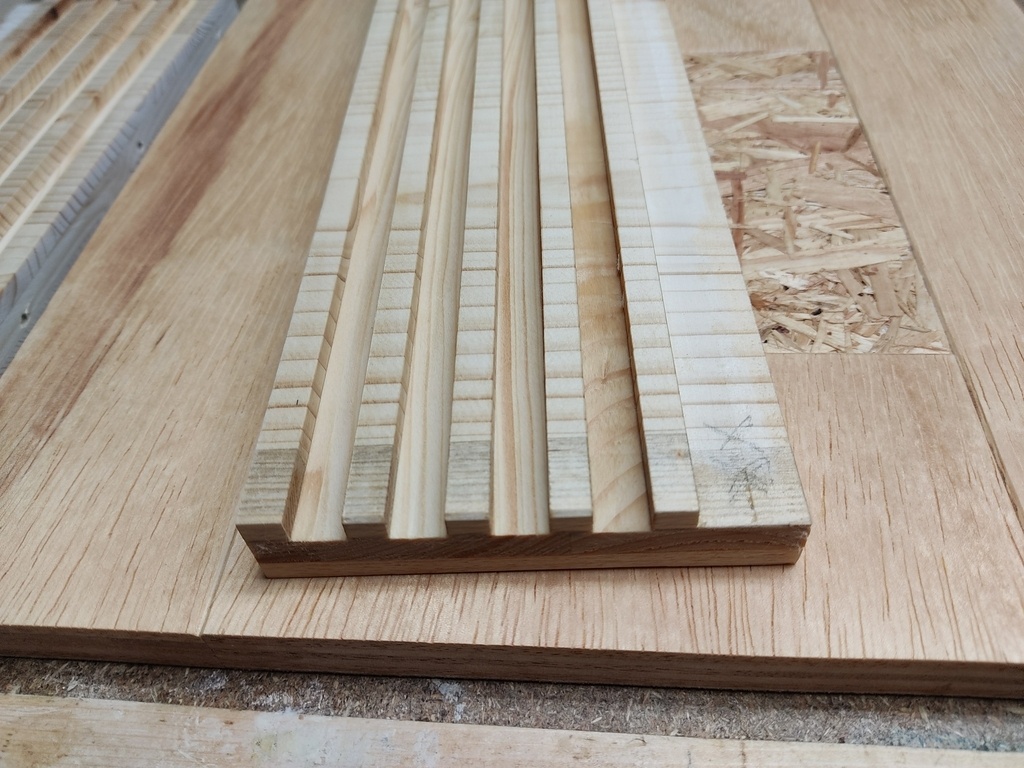

Les montants haut et bas sont en 3 plis épicéa, rainurés au T à la défonceuse afin de maintenir les intercalaires en place. J’ai allégé le côté qui est fixé sur le caisson et qui va soutenir l’ensemble.
L’autre côté est constitué de la même manière que les flancs du caisson, par un assemblage avec lamelles de contreplaqué et d’OSB.


Discussions

legandar02 a publié la création "Rangement pour lames de scie circulaire.".
il y a 2 ans
NestorWood
( Modifié )
legandar02

Merci 😉

NicolasHDVG
( Modifié )

C'est top, c'est propre, c'est net, bravo

legandar02

Merci 😉

fred01
( Modifié )

BIEN VUE

legandar02

Merci 😉

xyloweb
( Modifié )

Belle réalisation et optimisation de ton espace de travail.

legandar02

Merci 😉

anniegourbillonfaucher
( Modifié )

bien vu ce rangement et inspirant

legandar02

Merci 😉

Mikerix68
( Modifié )

J'adore l'idée je pense te la chipper

legandar02

Merci, pas de souci 😉

Olistan
( Modifié )

Super travail ! Ta gravue est vraiment propre. Tu peux commenter un peu la gravure laser. Cela nécessite quel matériel ? Merci

legandar02

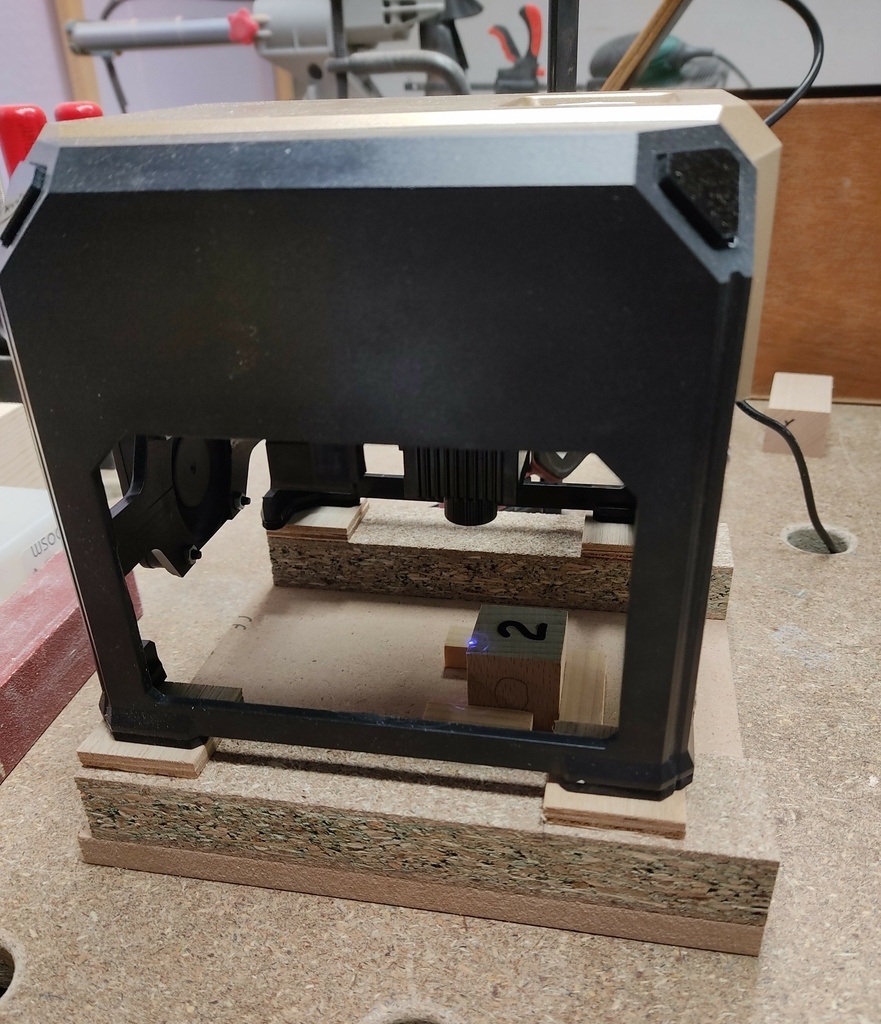

J’utilise ce petit graveur laser, il s’agit d’un 3000 mW. Pour la gravure de ce projet, la puissance du laser n’était réglée qu’à 15%.
Généralement pour ce type de création, je me fabrique des gabarits afin de déplacer au minimum le graveur. J’affine au dernier moment avec le logiciel de gravure qui possède une fonction d’aperçu de la zone de gravure.

Termite
( Modifié )

Well done

legandar02

Merci 😉

EVBois
( Modifié )

Bravo...vraiment

legandar02

Merci 😉

Séverine
( Modifié )

Nickel !
Tu réponds à une question que j'ai posée il y a quelques temps :

legandar02

Super, merci si ça peut aider 😉

Hugo8
( Modifié )

Belle réalisation.
J'ai fait à peu pres le meme systeme mais avec les lames à l'horizontale:


Certains disent qu'il faut ranger les lames verticales (comme toi). Mais j'ai toujours pas compris pourquoi! Le sais tu?

etiennedesthuilliers

bonjour
lorsque des gens vous disent quelque chose il faut pousser la curiosité un peu plus loin et leur demander pourquoi et ensuite on se fait une religion
bien amicalement etienne desthuilliers

xyloweb
( Modifié )

etiennedesthuilliers oui et ? Donc pas d’importance c’est bien ça ?

Hugo8

etiennedesthuilliers c'est pas faute d'avoir essayé, mais je n'ai jamais eu de réponse claire à ce sujet.
Mais ca ne répond toujours pas à la question. Peut etre qu'un "PRO" comme vous a la s solution?
Merci

etiennedesthuilliers

dans un meuble avec des tiroirs a l'anglaise dans leur emballage pour les garder pour l' affutage Étienne

vimilon43
( Modifié )

Super chouette

legandar02

Merci 😉
