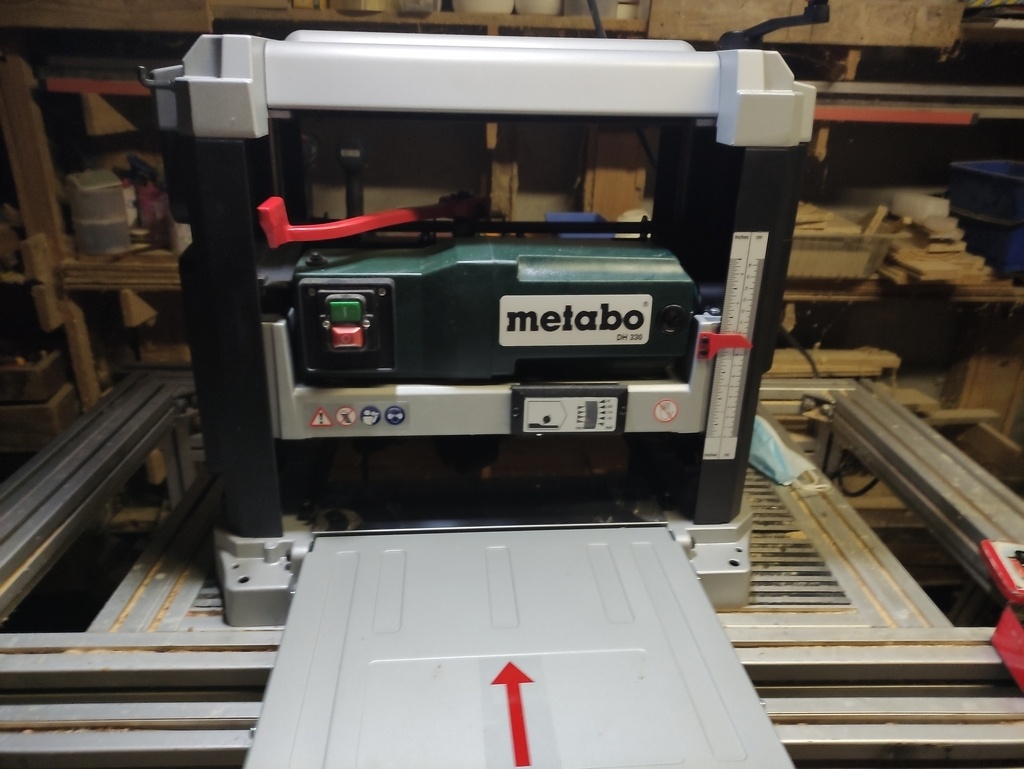

Après l'achat d'une raboteuse neuve METABO DH 330 sur Lebobcoin, je me suis rendu compte du poids environ 37 kg et que pour l'utiliser (grande planche brut de chêne à raboter) il me faillais de la place.
Conception des plans avec AutoCad

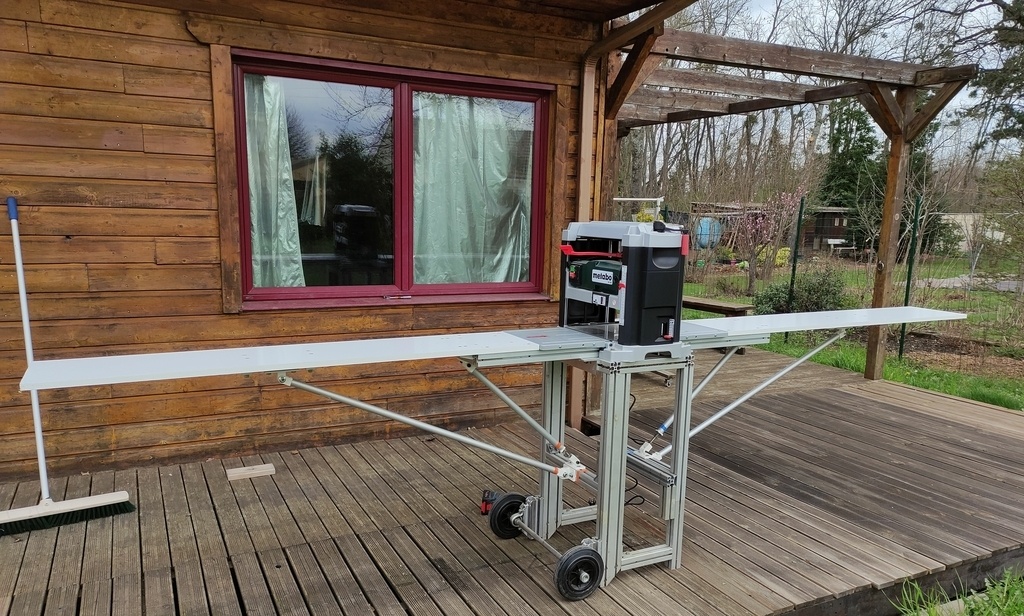

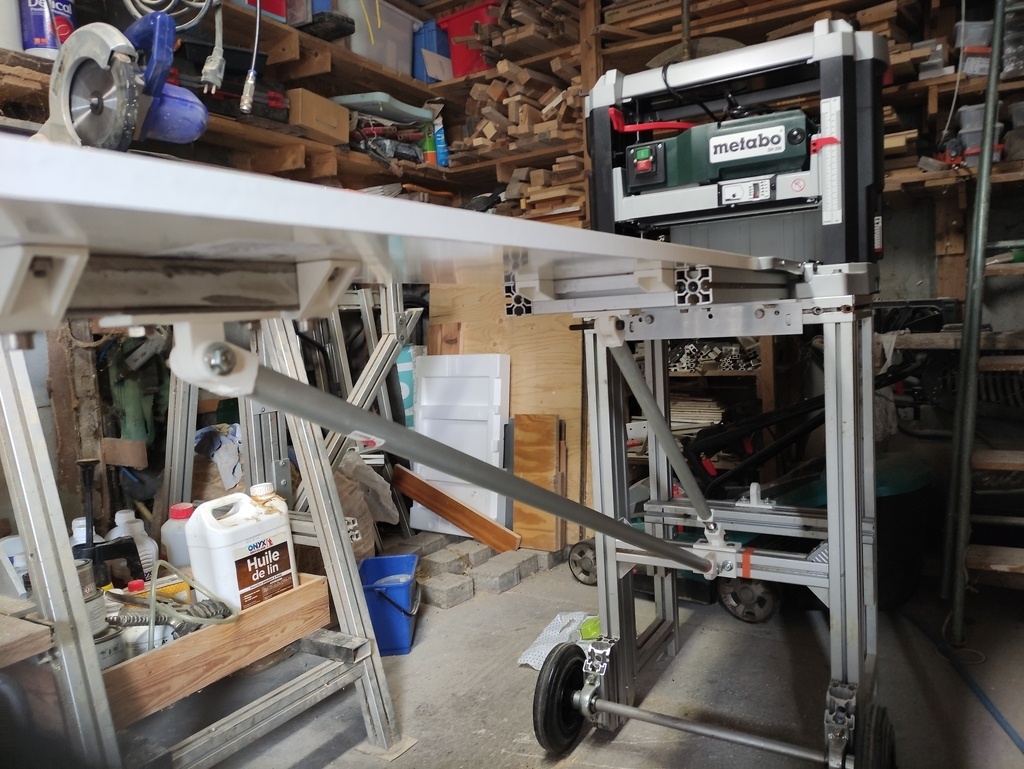

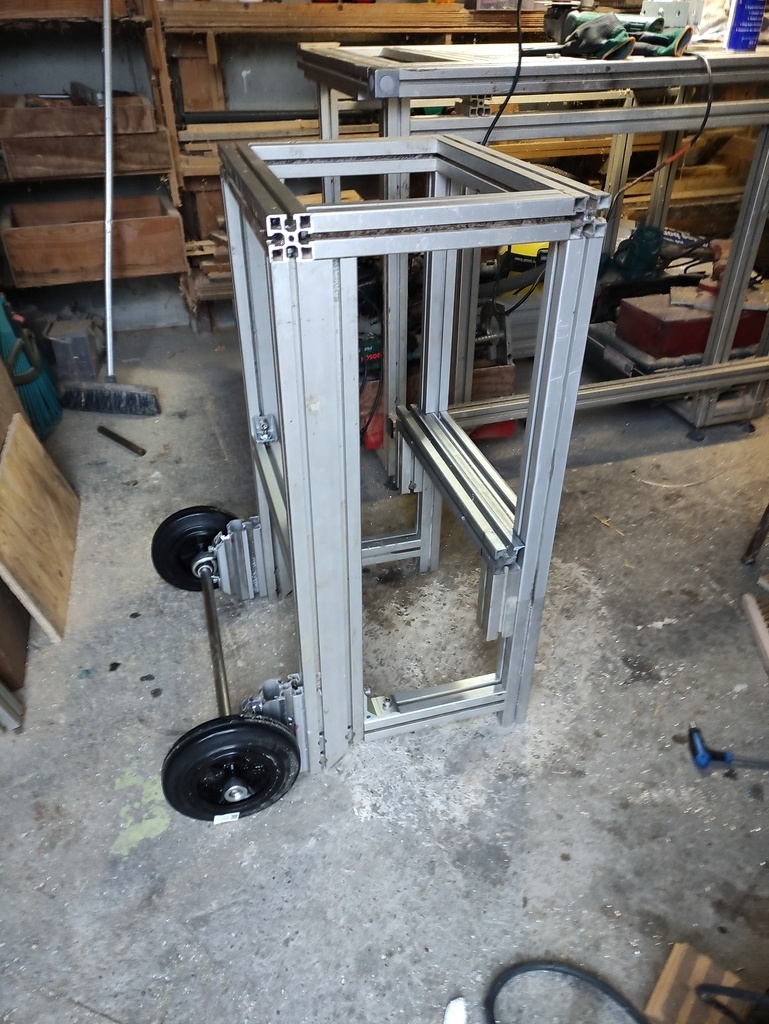

Donc j'ai fabriqué un support avec des profilé aluminium (45x45 de récupération) et ajout de rallonges de table (panneaux agglomérés 12x300x2ml) soutenue aux support par des jambes de force (tube en aluminium de Ø24 type manche à balai).
Les divers pièces d'assemble ont été faite avec une imprimante 3D.
Licence
Autres créations de
jeepee0407
Voir aussi
Discussions
Une belle idée , mais si je peux faire deux remarques, si on n’a pas 10m de profilé de disponible en récup le prix n’est pas très cohérent avec le coût d’une telle raboteuse, ensuite je m’interroge sur la flexion des tables avec le poids de planches d’une telle longueur. La qualité du travail dépend grandement de la planéité des tables.
Mais encore bravo pour la réalisation.
Belle réalisation mais pour utiliser une DH330 également je ne suis pas certain que les tables additionnelles restent parfaitement coplanaire avec les tables d'origines…
Ce serait intéressant que tu puisses nous faire un retour sur l'utilisation et surtout sur le résultat du rabotage (pas de talon par exemple…)
Merci pour ce commentaire
La mise à niveau des panneaux d'aggloméré sont ajustables grâce à un système réglable (écrou de 8 dans une glissière).
Il y a peut-être une légère flexion antre les deux points d'appui (flexibilité du panneau)
Mais je n'ai eu aucune difficulté à raboter des planches de chêne (30x220 sur 2m70) à par qu'il faut être à 2 personnes pour manipuler
J'ai la même et je confirme. Je l'ai poussé à sa limite en rectifiant des planches de frêne de 4 mètres sur 70 d'épaisseur. Une dizaine de passes par plateau. À deux bien sûr. C'était sportif et il fallait accompagner les plateaux car les rouleaux ne sont pas fait pour un tel poids. Mais ça azfait le job ! Ça talonne bien sûr mais on avait prévu de la marge en longueur.
Je ne savait pas que cela était intéressant de rallonger les tables d'une raboteuse.
J'ai également la même machine que j'utilise régulièrement je la fixe sur un établi bien lourd et je lui fait avaler quasiment tout lorsque je suis trop gourmand elle le fait entendre!
Bonjour,
Pour ma part je n'ai pas trop de place dans mon garage de type préfabriqué en plaque de béton qui me sert d'atelier.
Donc le fait de pouvoir la déplacer à l'extérieur m'est bien utile les rallonge de tables maintiennent les grandes longueur de planches lors du rabotage
Bonjour à vous.
Je suis à la recherche d'informations concernant cette machine.
Je rêve d'une raboteuse/dégauchisseuse mais avec un atelier de 18m², je cherche quelque chose d'un peu plus compact et surtout, quelque chose que je puisse sortir de l'atelier afin de manipuler les pièces. (un peu comme vous à ce que je peux lire).
Si vous voulez bien qu'on en discute, j'ai quelques questions concernant cette machine et avant de sortir 500€, j'aimerais bien avoir quelques retours d’expérience.
Bonne journée à vous. Respectueusement.
Je ne connais pas cette machine, mais ce n’est pas une rabo degau, c’est seulement une raboteuse.
Olivier80 oui tout à fait, c'est effectivement une simple raboteuse de chantier. Pour ma part, je corroye SR1 et SR2 à la main avec des rabots et ensuite je mets à la bonne épaisseur/largeur avec la DH330.
C'est une très bonne raboteuse.
