Un petit bricolage ayant pour objectif d'améliorer la visibilité dans la zone de travail d'une défonceuse.
Désolé, il s'agit plus de soudure et de customisation d'une machine, que de bois, même si une petite boite en bois a été fabriquée pour cacher l'alimentation.

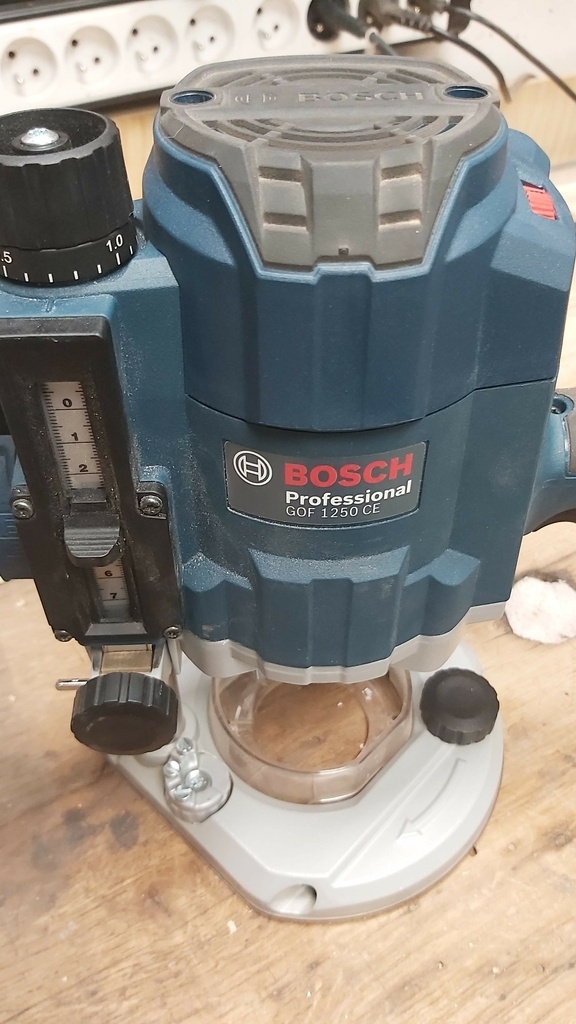

Après avoir commencé avec une défonceuse Lidl, qui continue à travailler la tête à l'envers sous une table, je suis passé au bleu venant de chez Bosch. le modèle GOF 1250 CE, mais sans l'afficheur digitale de descente ET l'ECLARAGE de la zone de travail du modèle LCE.
Sur cette machine, la 1250 CE, il y a au niveau de l'arbre et du système de blocage, un collier en plastique noir ayant le marquage de 6 emplacements pour y mettre (probablement) des LEDs.

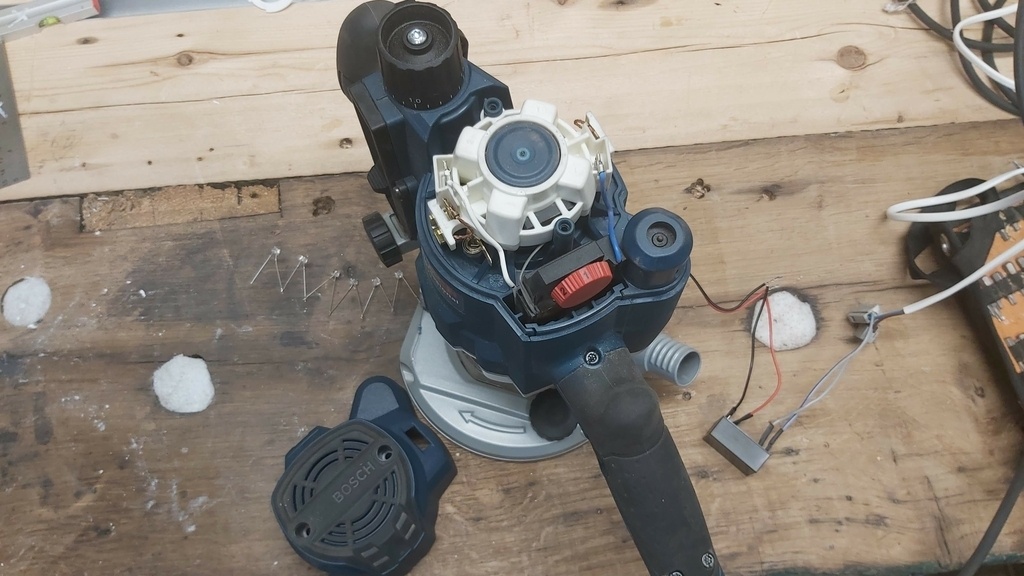

Du coup démontage pour vérification et commande du matériels nécessaires :
1 Alimentation 200V AC vers 24 DC => conrad.fr/p/me...-ma-3-w-1713998
6 leds blanche : conrad.fr/p/ni...-ma-34-v-405622
1 résistance de 51 Ohm conrad.fr/p/tr...1-1-pcs-1557539

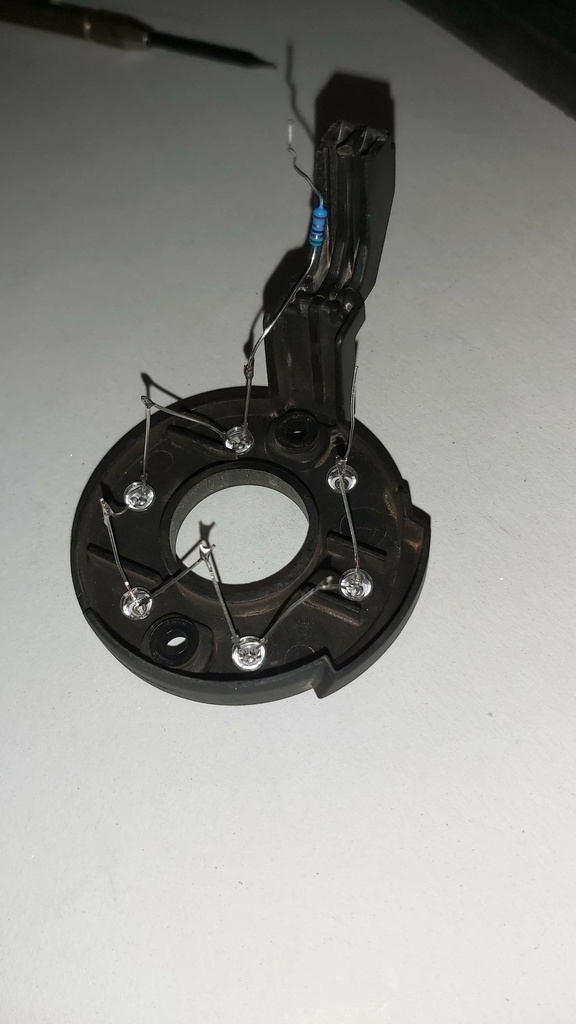

6 Perçage à 5mm (diam des leds) et positionnement en série des leds avec la résistance.
A cette étape, toujours faire un montage à blanc et vérifier que ça fonctionne.
Si c'est OK, fer à souder et loupe et doigt de fée :

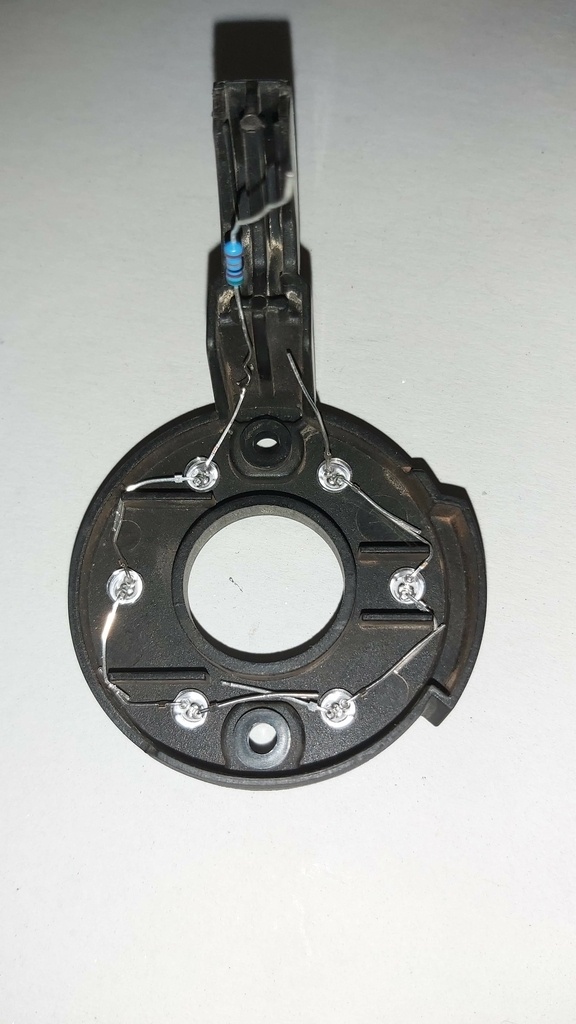

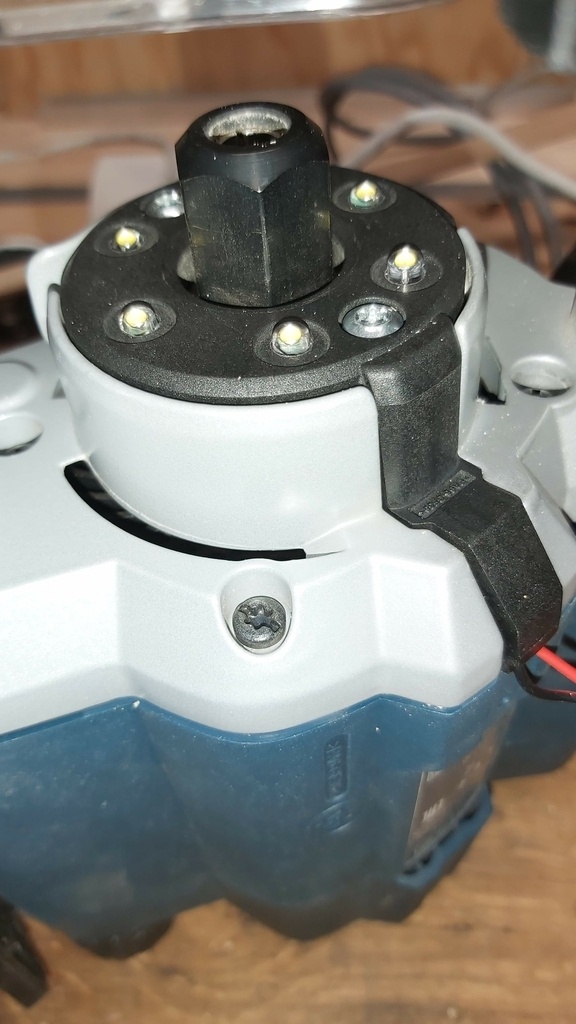

Raccourcissement des pattes soudure, installe de la résistance (dans la goulotte) puis câblage pour faire sortir les fils sur le coté.
Puis ensuite

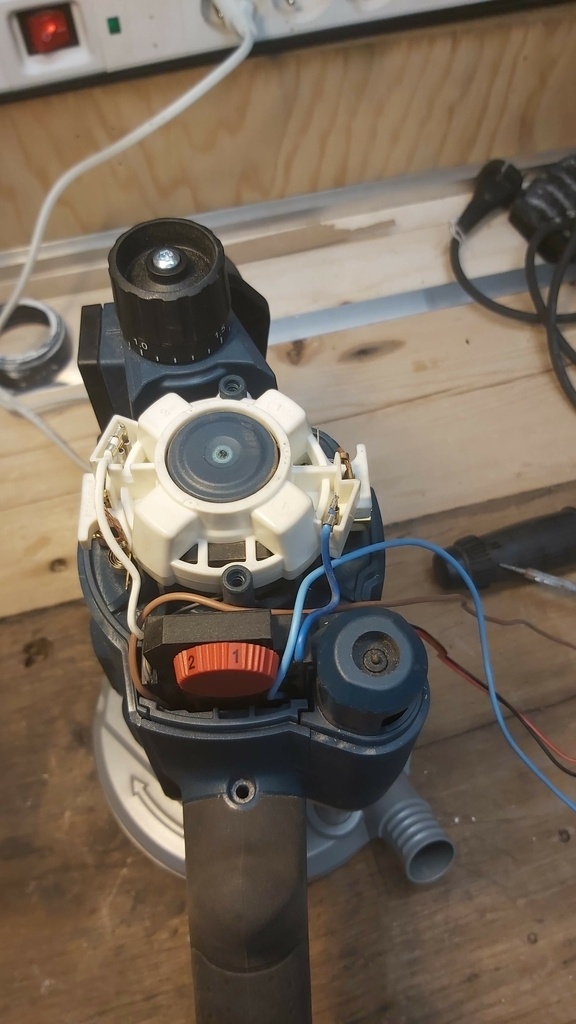

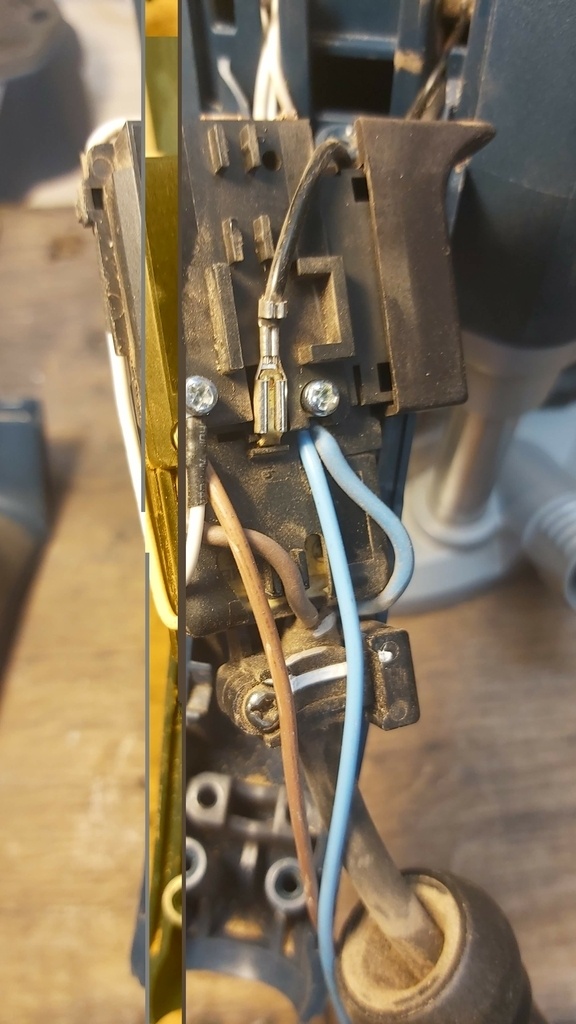

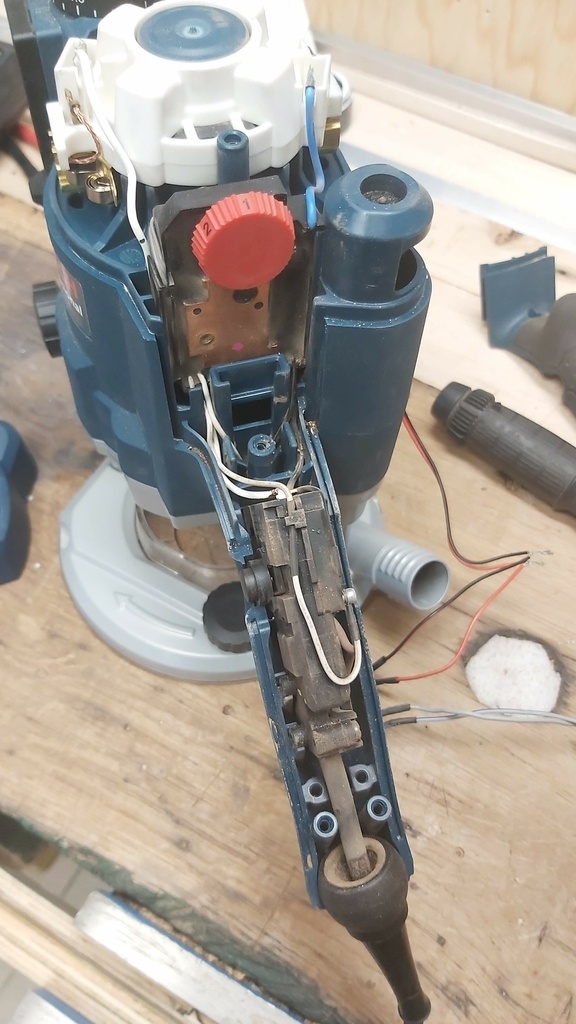

2éme phase démontage de la plaque arrière et poignée de la défonceuse pour passer les câbles 220v.
Question : avant ou après la gâchette ?
J'ai préféré mettre avant gâchette, cela me permet d'éclairer la zone de travail sans rotation de l'outil et de savoir quand la machine est sous tension.

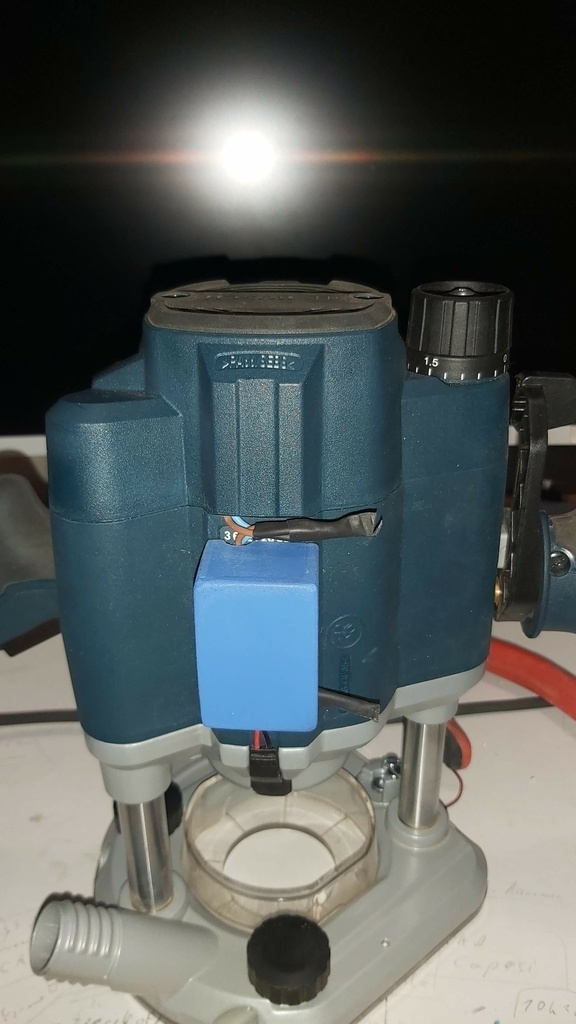

Attention à ne pas regarder les leds lorsque l'on retourne la défonceuse pour mettre une fraise par exemple. Même si ce ne sont pas des Power Led, ce n'est pas très agréable.

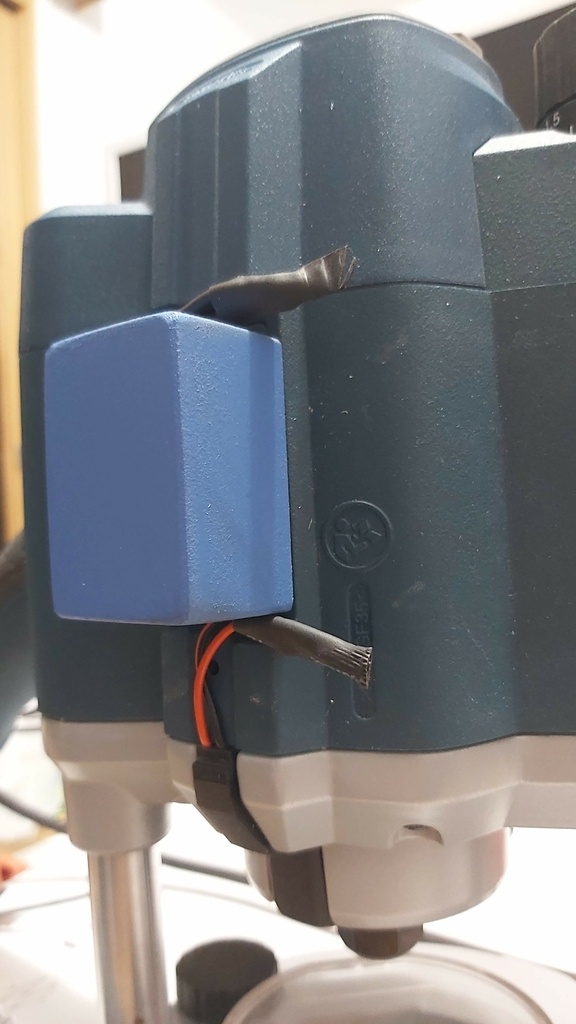

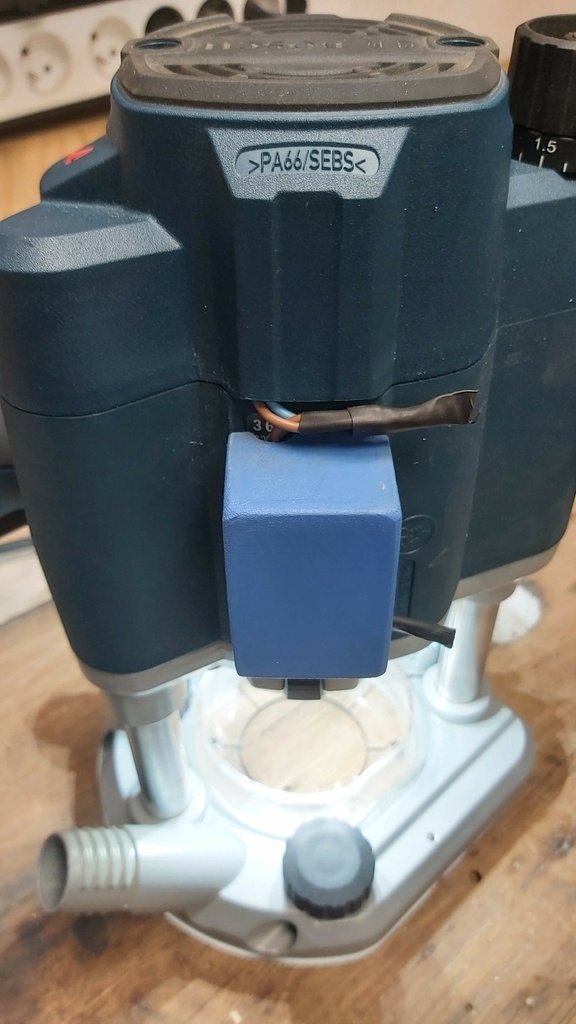

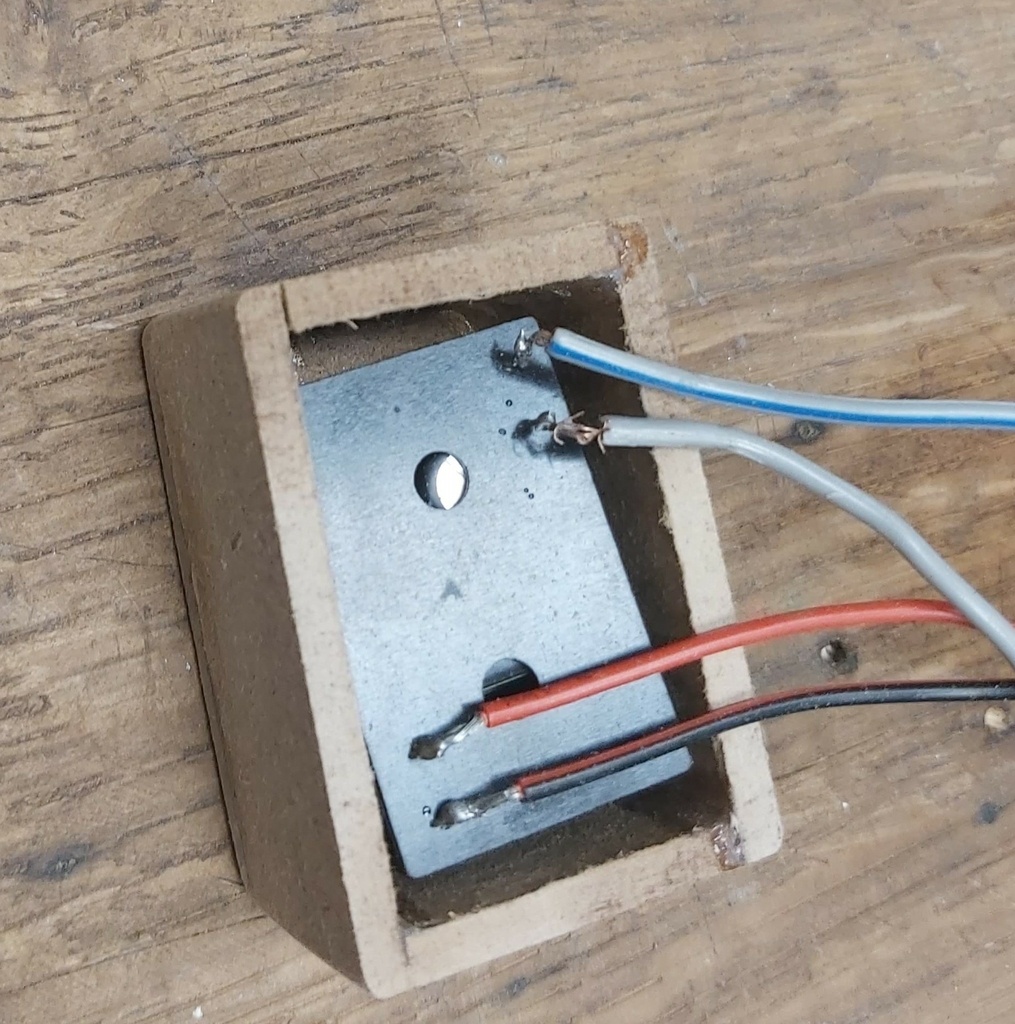

Reste la partie pour les boiseux, création d'une petite boite en bois (ici du mdf de 4mm) pour y glissé l'alimentation.

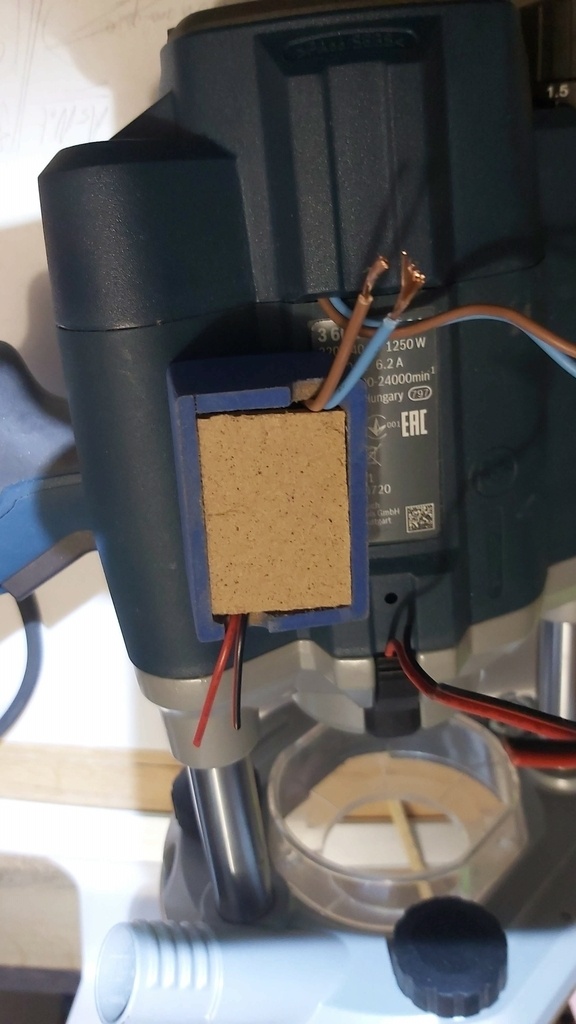

les bornes de l'alimentation sont du coté haut de la boite, i.e pas comme sur la photo, les soudures sont noyées par de la colle chaude. On ajoute un fond collé à la Cyano de bergerac (de préférence) et du double face sur la plaque d'dentification de la défonceuse pour faciliter le rangement dans sa boite et ne pas gêner les manipulations.
Enfin soudure et gaines thermo pour isoler le tout.
Le montage peut probablement être adapté à d'autre machine car les leds et la résistance ne prennent pas de place, contrairement à l'alimentation.

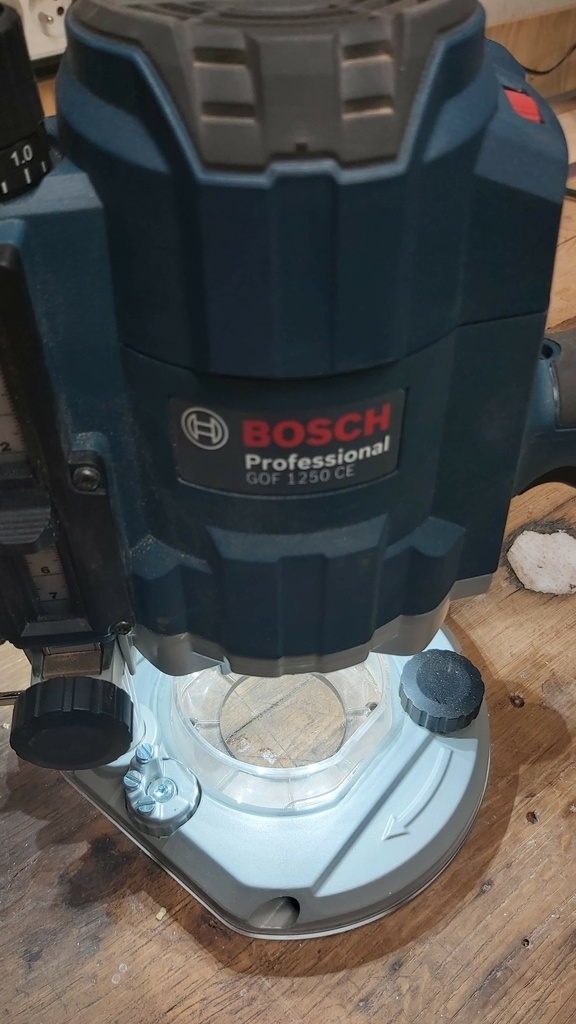

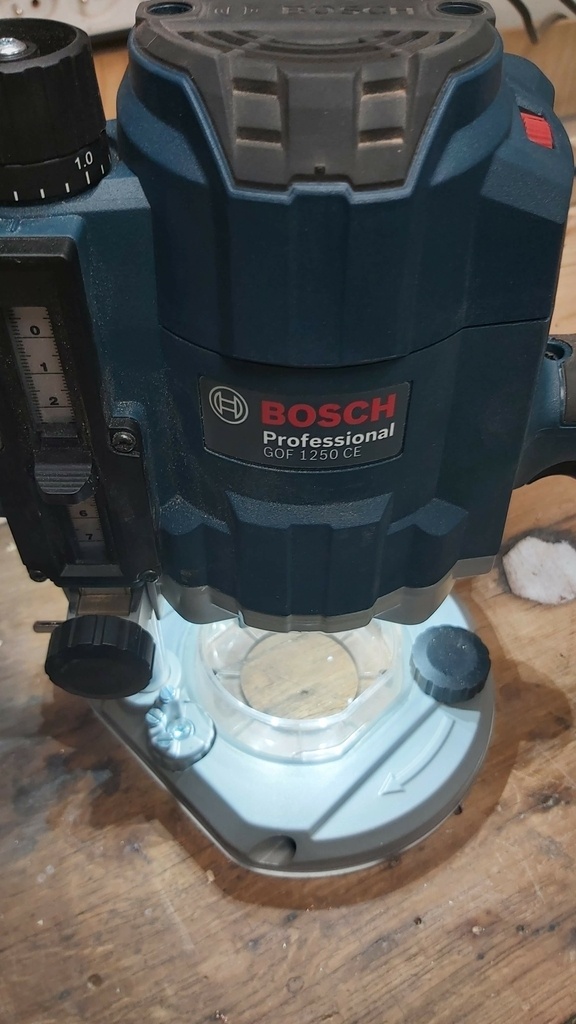

et la lumière fut
Licence
Discussions
La "Cyano de Bergerac" j'adore !
very good bricolage..
merci, mais l'idée viens de bosch qui en a équipé en standard le modèle supérieur
Super idée. Merci pour le détail du montage.
Tu aurais peut-être pu monter un petit interrupteur sur le boitier pour éviter de voir les leds allumées quand il y a besoin de retourner la machine.
J'ai laissé à dessein la lumière dès que la machine est branchée. Me concernant, cela me permet de visualiser , lorsque que je change de fraise ou manipule la machine, de savoir que la machine est sous tension et donc potentiellement dangereuse. Apres la conso est de l'ordre de 2 à 3 Watt.
Bien vu, c'est un plus !!!
Merci
les fils ne passaient pas dans la boite ? un peu dommage de les avoirs dans les pattes ,
comment tu es tombé sur le dimensionnement de la résistance, une formule?
super astuce en tout cas
"les fils ne passaient pas dans la boite" => et oui c'est le problème quand on fait d'abord et on réfléchit après
. Effectivement tu as raison, j'ai seulement essayé de placer l'alimentation dedans et de minimiser la taille de cette verrue. Lorsque j'ai fait les soudures, je me suis rendus compte du problème
.
Je verrai à l'usage si je fabrique une nouvelle boite plus grande, tout en étant vigilant au rangement de la défonceuse dans sa boite.
"sur le dimensionnement de la résistance, une formule?" => u=RI, ok mais c'est bien de conforter la théorie avec un peu de pratique, j'ai utilisé cette source : astuces-pratiq...e-et-resistance
cool, t'as pas une connaissance qui a une imprimante et qui touche a la conception 3D? pour des capots comme ca c'est top, mais bon si tu pars de zéro t'es bien pus vite rendu comme ca on est d'accord. super le site je le mets en trouvaille c'est bien pratique des connaissances spécifiques a ce qu'on a besoin.
Intéressant.
, j’utilise cette technique :

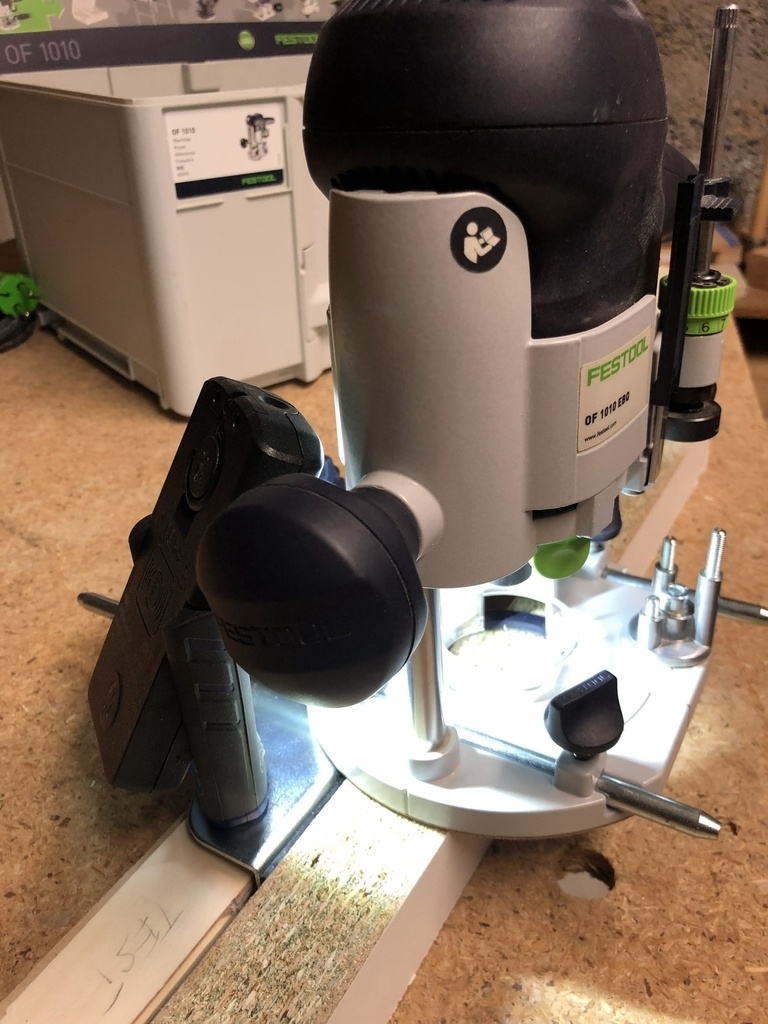

Ben moi je suis un peu plus fainéant

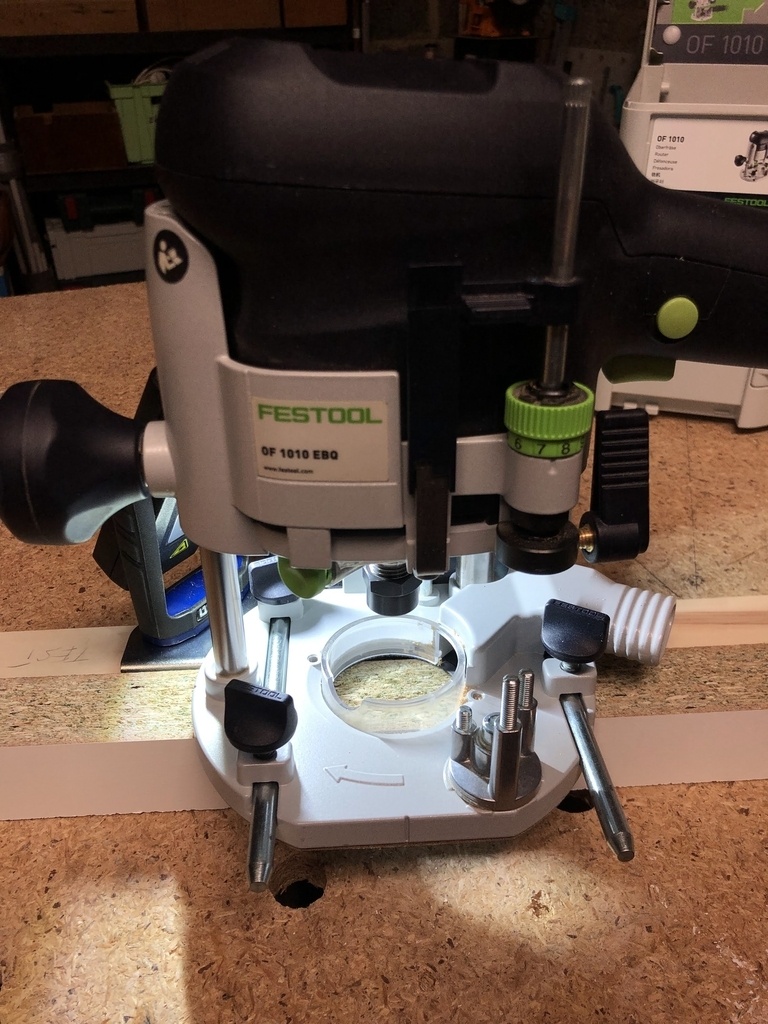

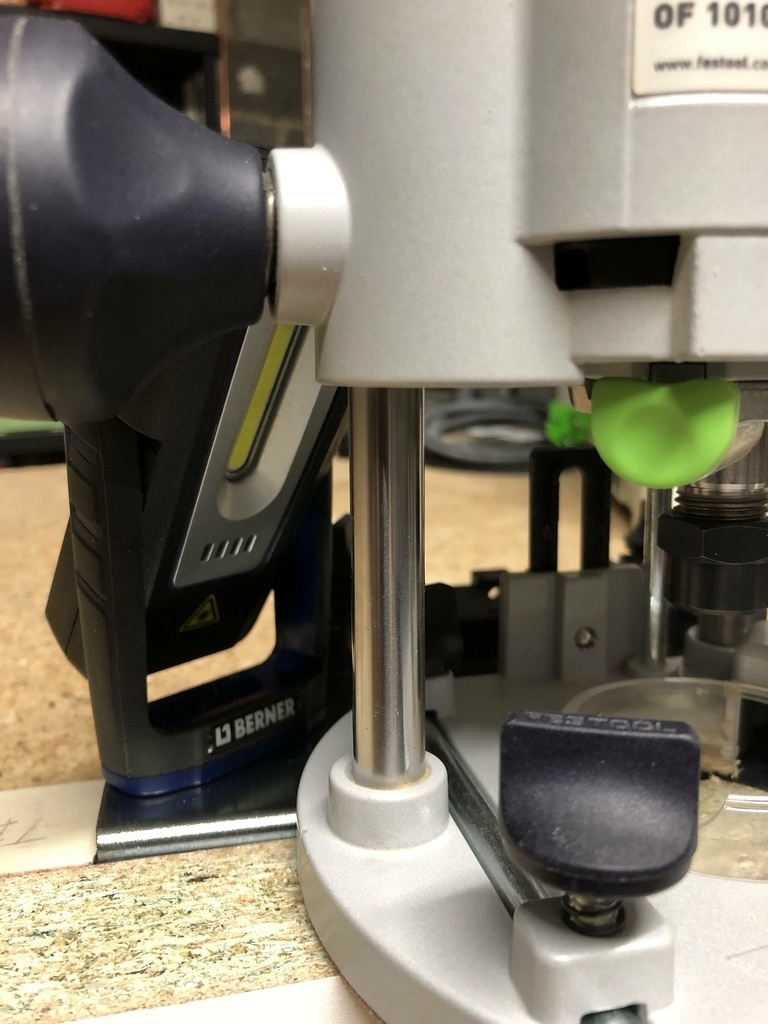

une lampe LED orientable équipée d'un aimant.
Simple et efficace. Oui mais pourquoi faire simple quand on peut faire compliqué
Bonjour, je ne penses pas le faire sur une triton mais, je me demande comment faire pour trouvé la "puissance" de la résistance (51 ohm).
J'ai beau chercher sur internet, difficile de trouver ou s'informer sur l’électricité (systèmeD.COM) et l’électronique (ouiaremaker.COM)
pour le calcul de la résistance, tu appliques la formule U = R*I. Mais il te faut connaitre la tension de sortie de ton alimentation, la consommation et la tension optimale pour les LED. Sur un site comme Conrad (par exemple) , tu auras les caractéristiques de chaque éléments. Maintenant, pour te conforter, comme je l'ai fait, cette page est particulièrement utile => Calcul résistance
Davnks ce n'est pas la tension mais le courant qui allume une LED. D'où les calculs un peu moins habituels que lorsqu'on utilise une ampoule à incandescence. Heureusement pour ceux qui ne sont pas très à l'aise avec ça, on trouve facilement des LED prêtes à l'emploi, qui ont une résistance intégrée. C'est le cas des rubans de LED, directement utilisables en 12V sans avoir de questions à se poser.
Il existe même des anneaux de led déjà câblés et c'est pas excessif niveau tarif
