Bonjour,
je me permets d'écrire cet article pour vous partager ma construction en ossature bois d'un "petit cabanon de jardin" ou "abri de jardin" destiné à accueillir mon atelier de menuiserie / bricolage.
Associé à cet article, j'ai mis à disposition les plans qui décrivent la conception.
N'étant pas du métier, j'ai conçu cette petite ossature bois avec le peu de connaissances dont je dispose. Il y a sans doute quelques erreurs, mais je pense que cela ne pose pas de problème pour mon utilisation!! (enfin j'espère...)
Dans la suite de l'article, j'ai essayé de décrire les grandes étapes de la fabrication.
Les fondations
Comme tous les bâtiments, on commence par les fondations.
J'ai donc pris mon courage à deux mains, ma pelle et ma brouette!!!

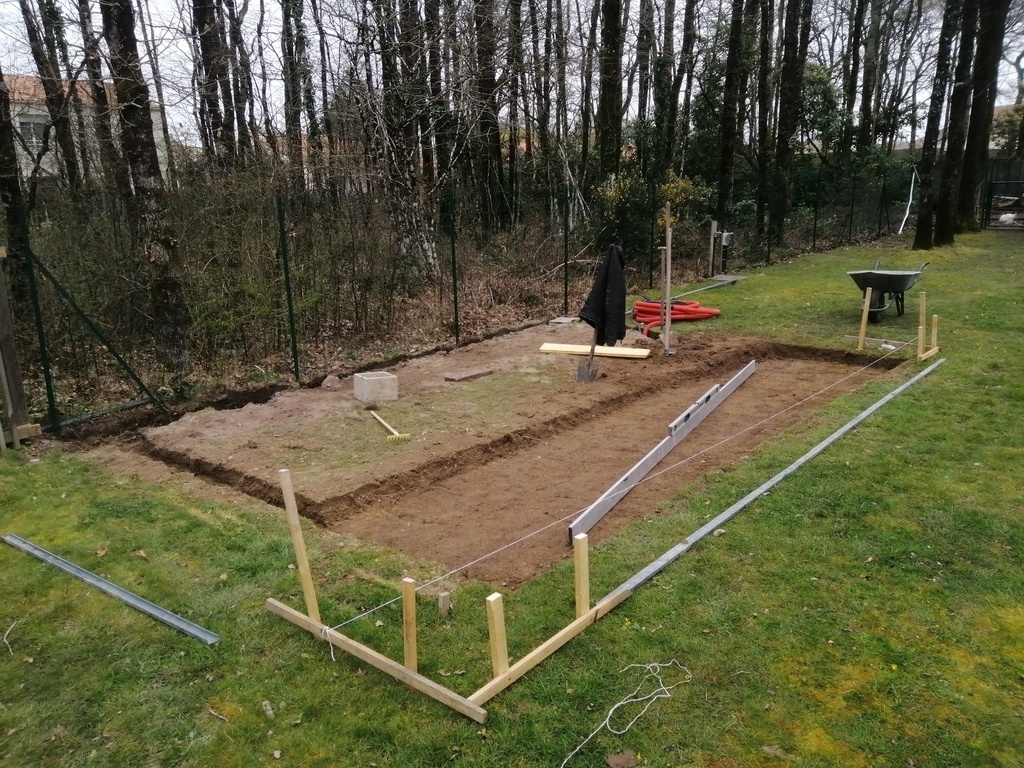

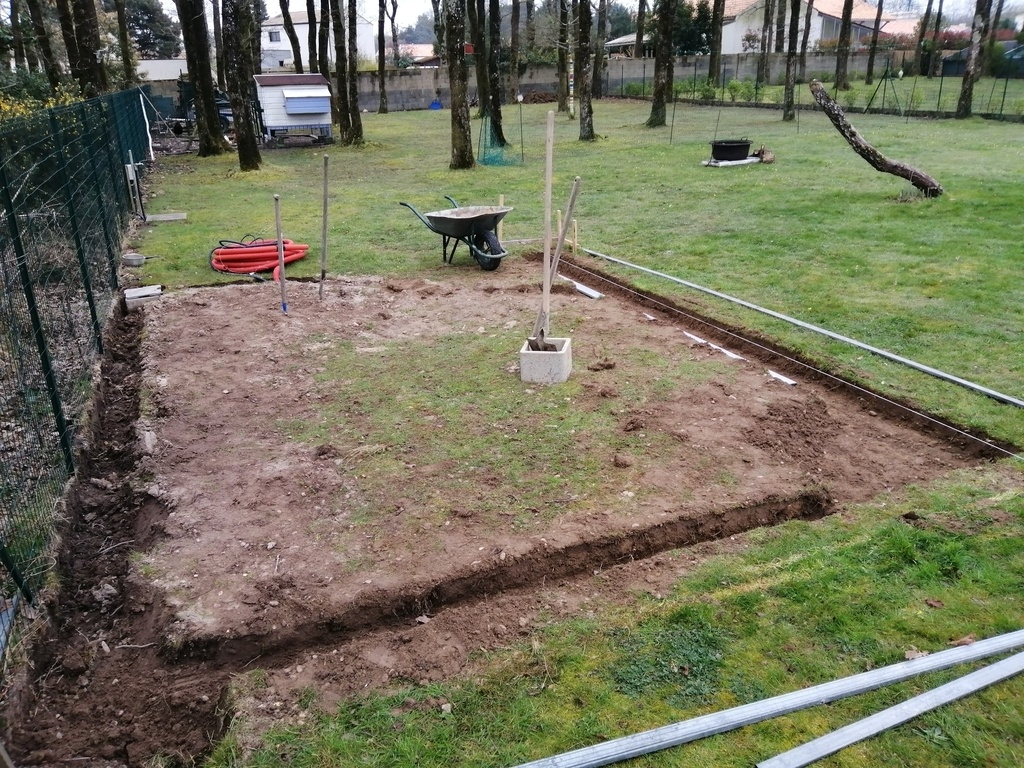

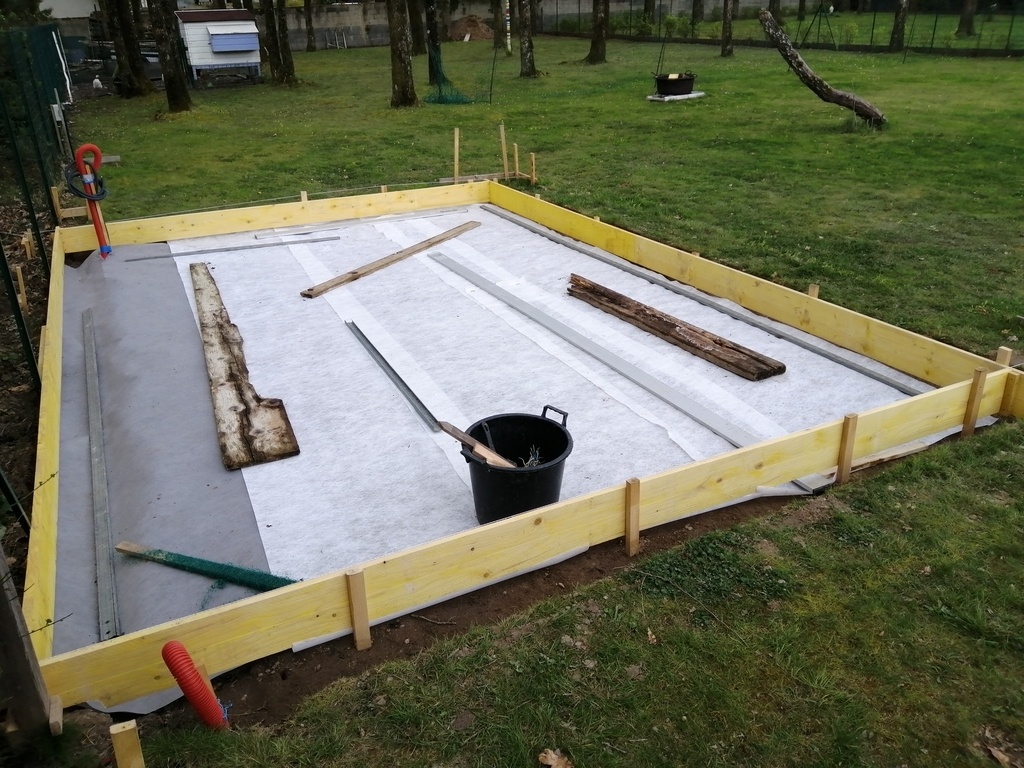

Après avoir décaissé sur toute la surface, j'ai placé un tissu géotextile.

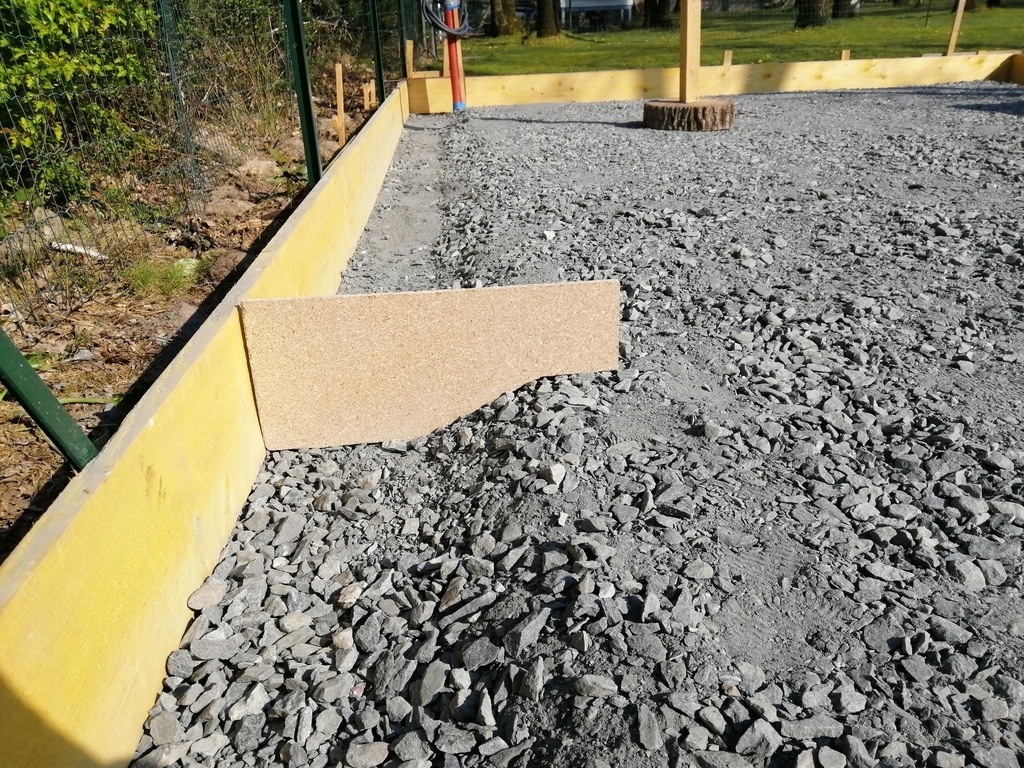

J'ai ensuite installé les planches de coffrage et le remblai.
Comme on peut le voir sur les photos, le remblai n'a pas une épaisseur constante.
En effet, l'idée était d'avoir environ 20cm de béton en périphérie et 11cm au centre.
Ceci permet de réaliser une ceinture sur le contour de la dalle au droit des murs.

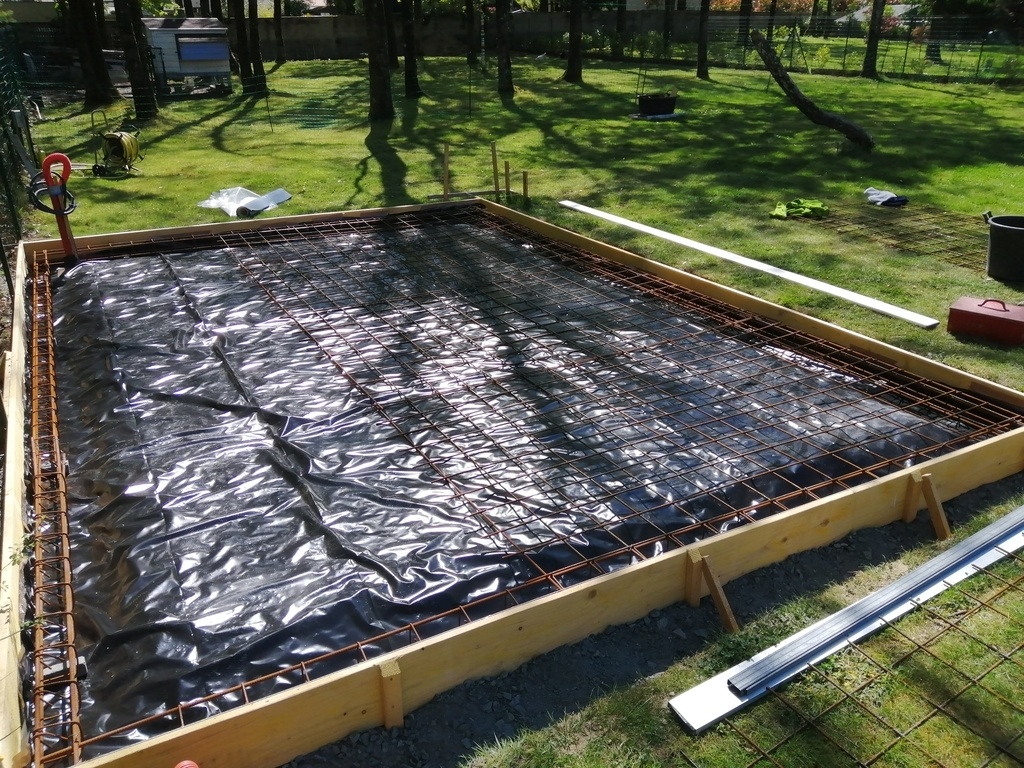

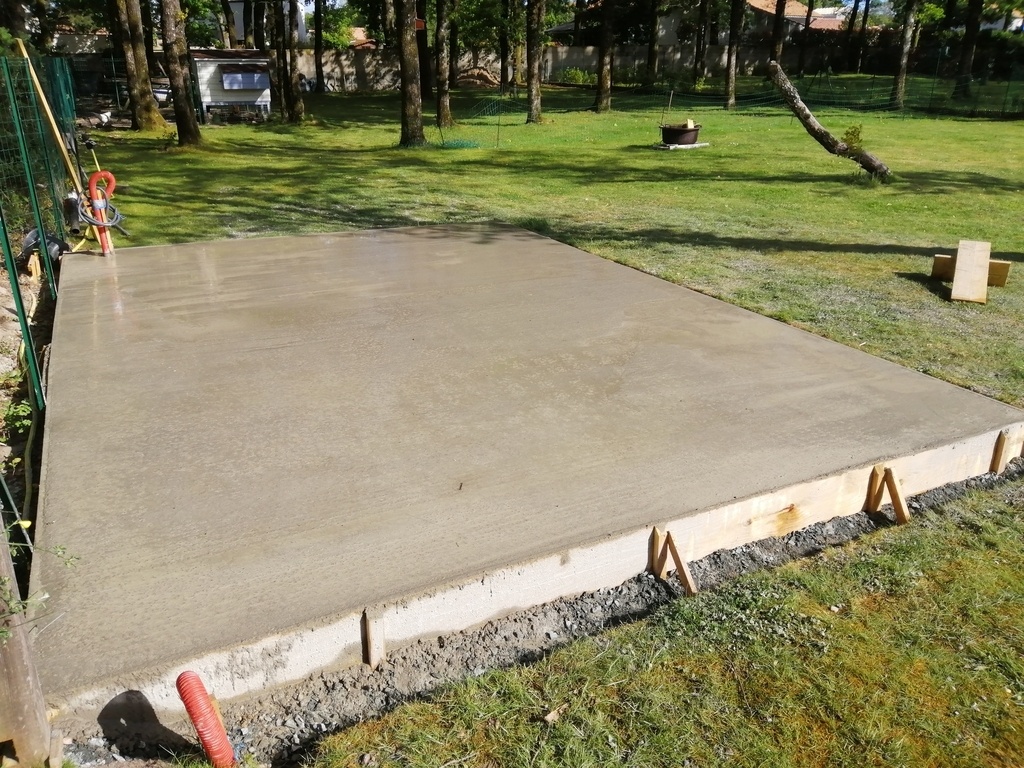

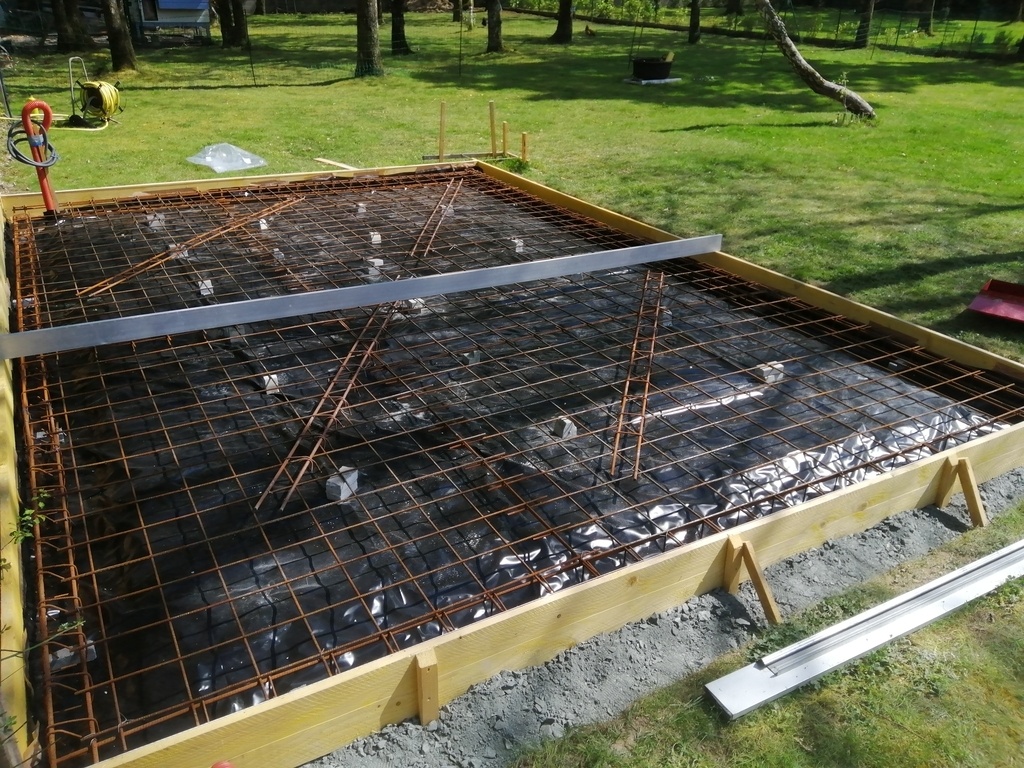

Ensuite, mise en place d'une bâche, du ferraillage et coulage de dalle (j'ai fait venir une toupie).
Préfabrication des fenêtres
Afin de réduire les coûts, j'ai misé sur la récup!

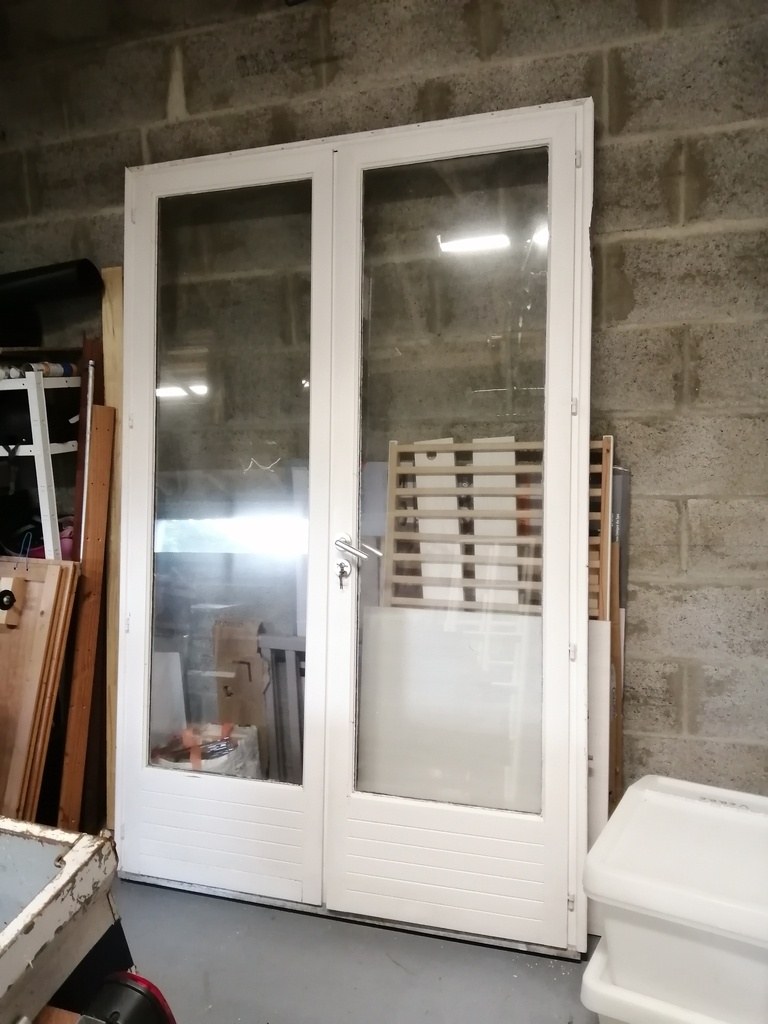

j'ai récupéré une porte chez des amis qui changeaient leurs ouvertures. => un coup de ponçage / peinture et ça suffit.

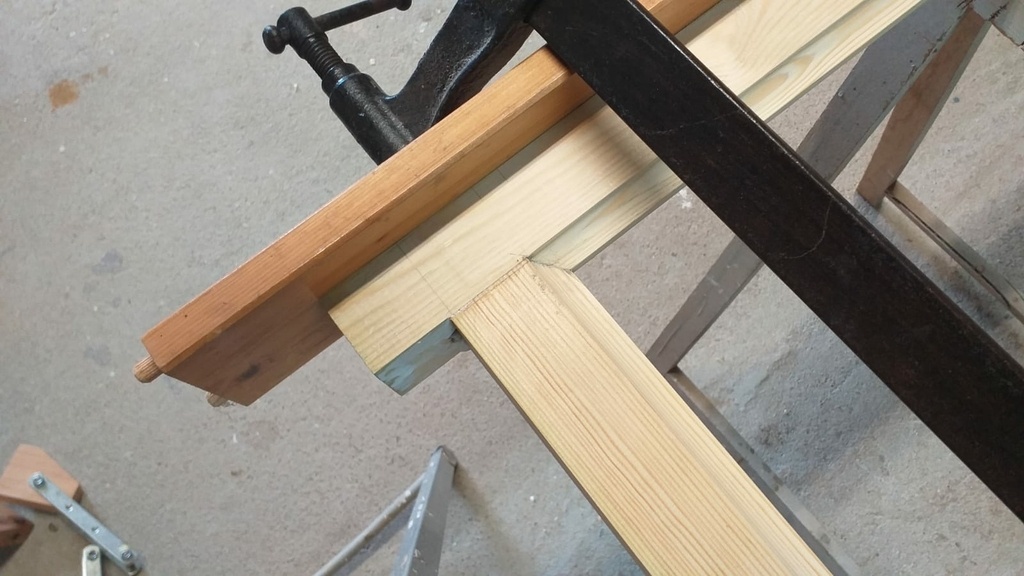

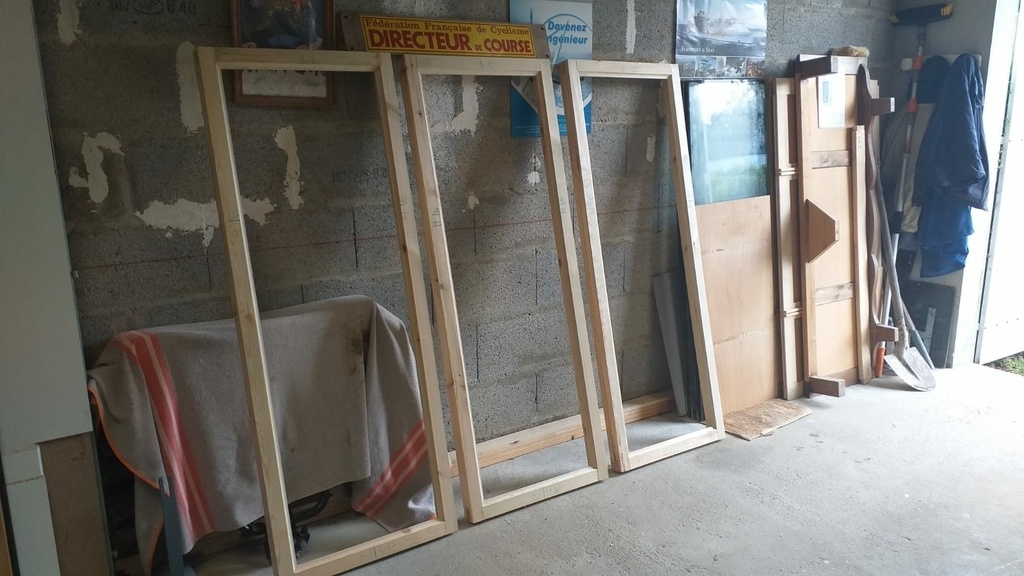

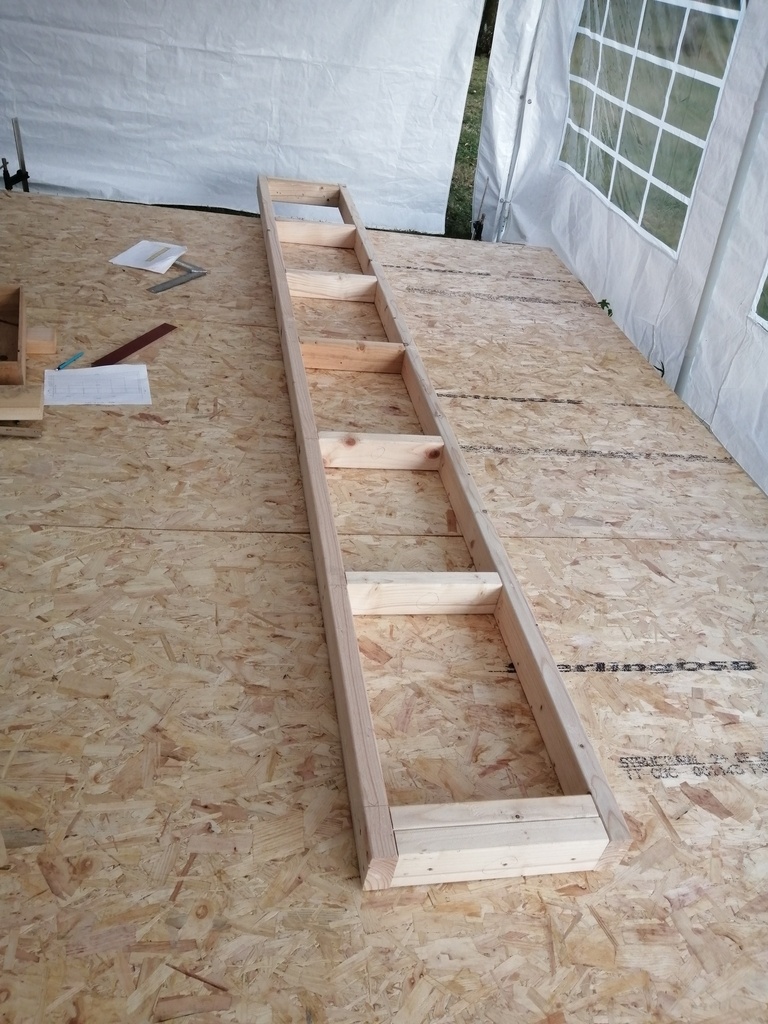

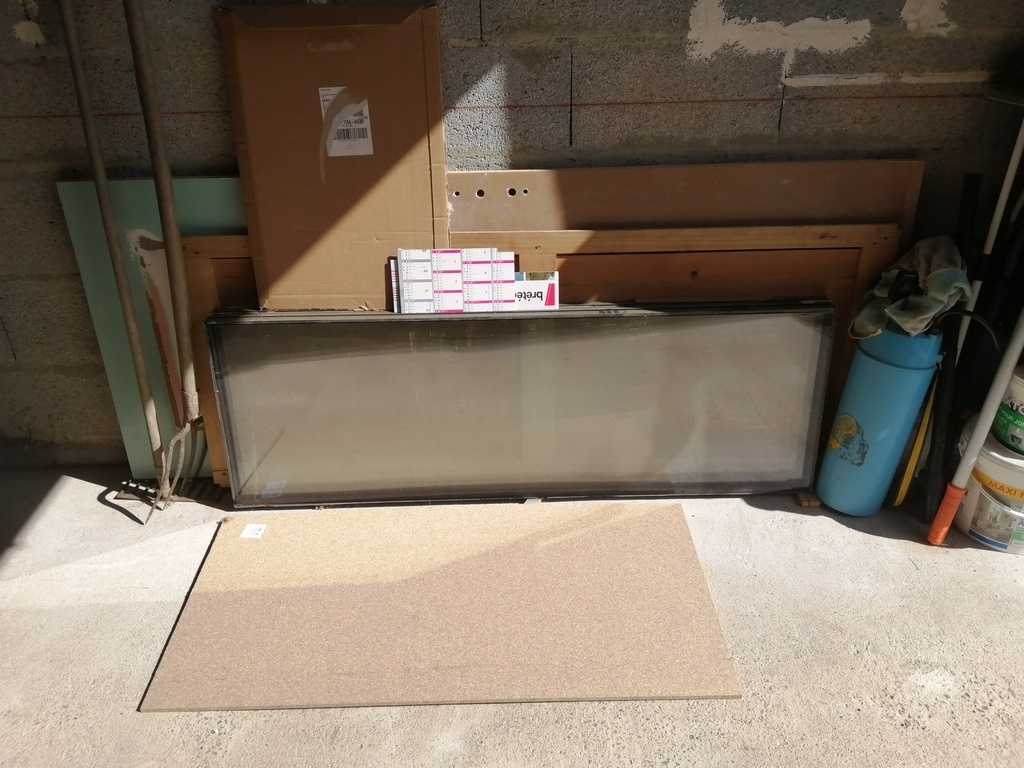

Pour les fenêtres, mon père a récupéré des vitres double vitrage qui étaient destinées à la poubelle (voir photo). L'inconvénient, c'est qu'il n'y avait pas de châssis....

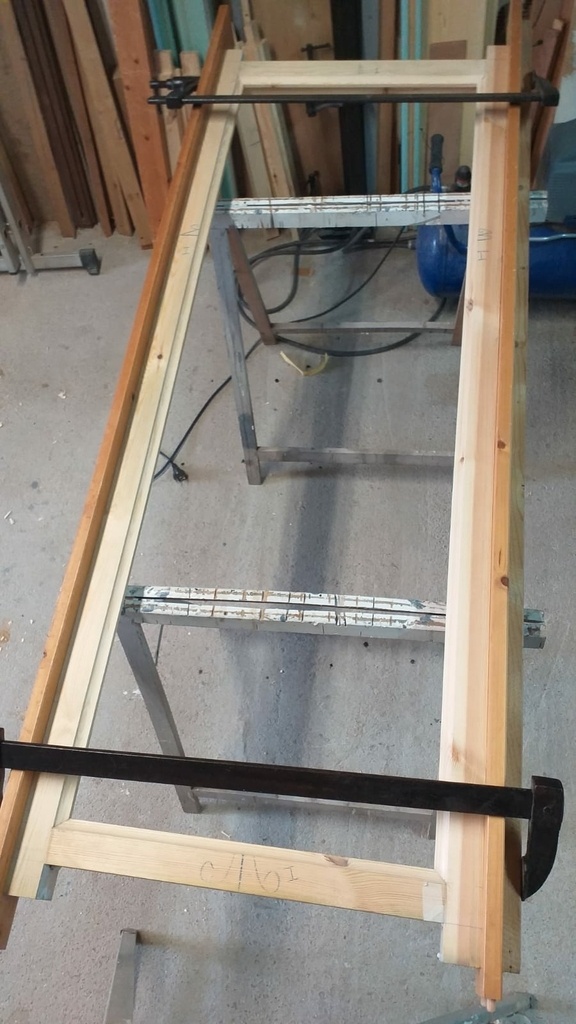

Il me les a gentiment fabriqués avec du bois classe 3 (vous pouvez voir des photos ci-dessous) et les a peintes. (Merci papa!)
Pour info, j'ai conçu le cabanon de jardin pour pouvoir utiliser ces fenêtres. (il est important de connaître les dimensions exactes des ouvertures avant de se lancer dans la conception détaillée !)
La préfabrication des murs
La première étape consistait à découper le bois d'ossature à la bonne longueur.

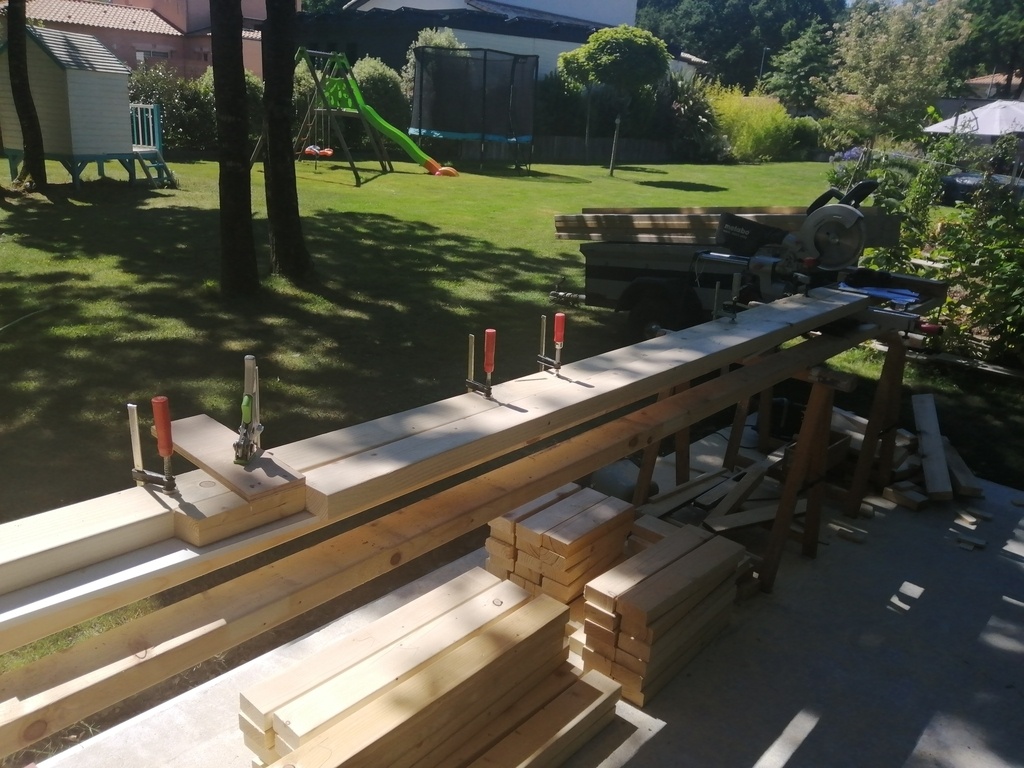

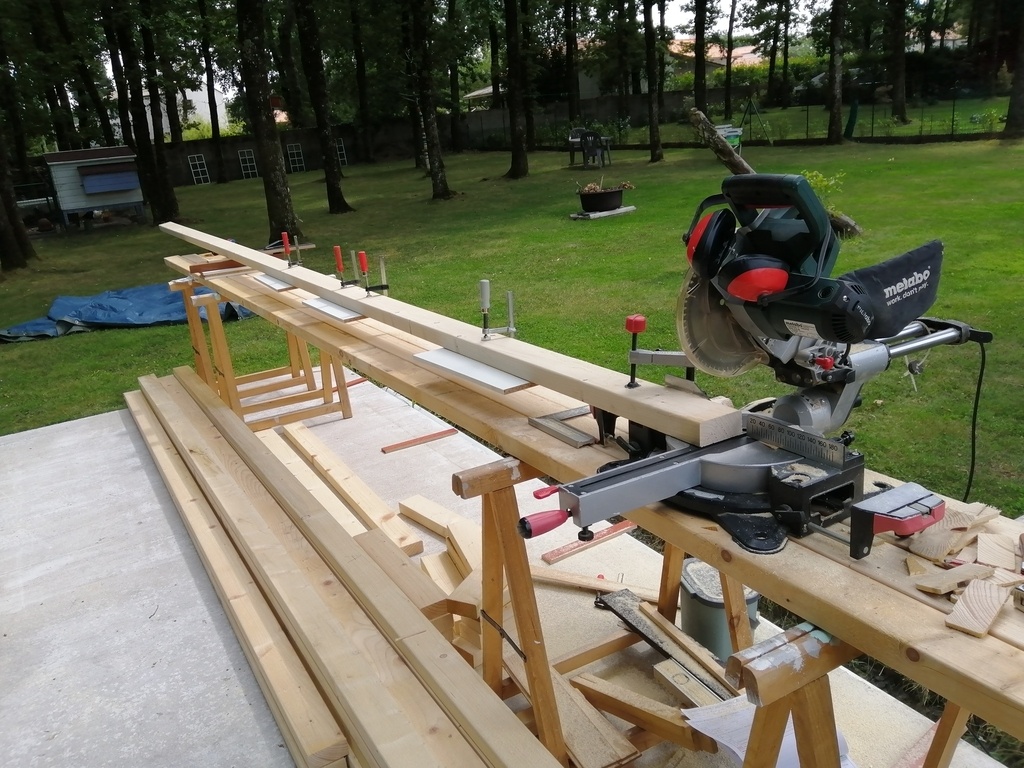

Pour cela j'ai installé un banc de découpe avec une butée en longueur réglable (Voir photo)
Chaque morceau de bois est ensuite marqué selon le repérage des pièces effectué par le plugin Opencutlist.

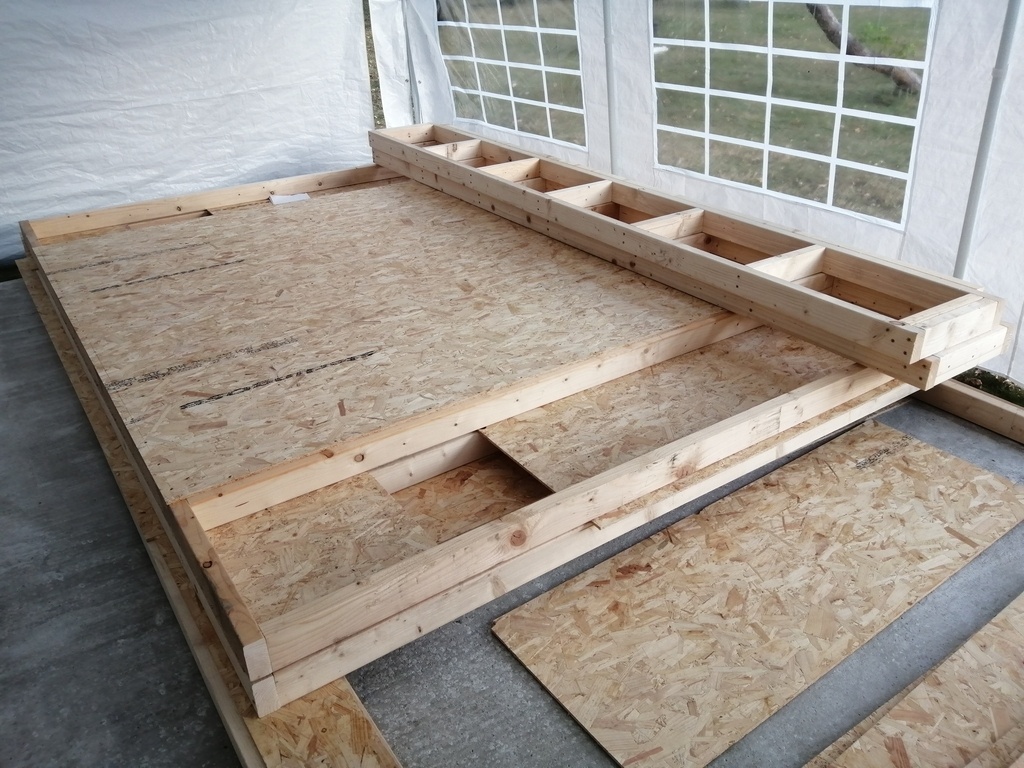

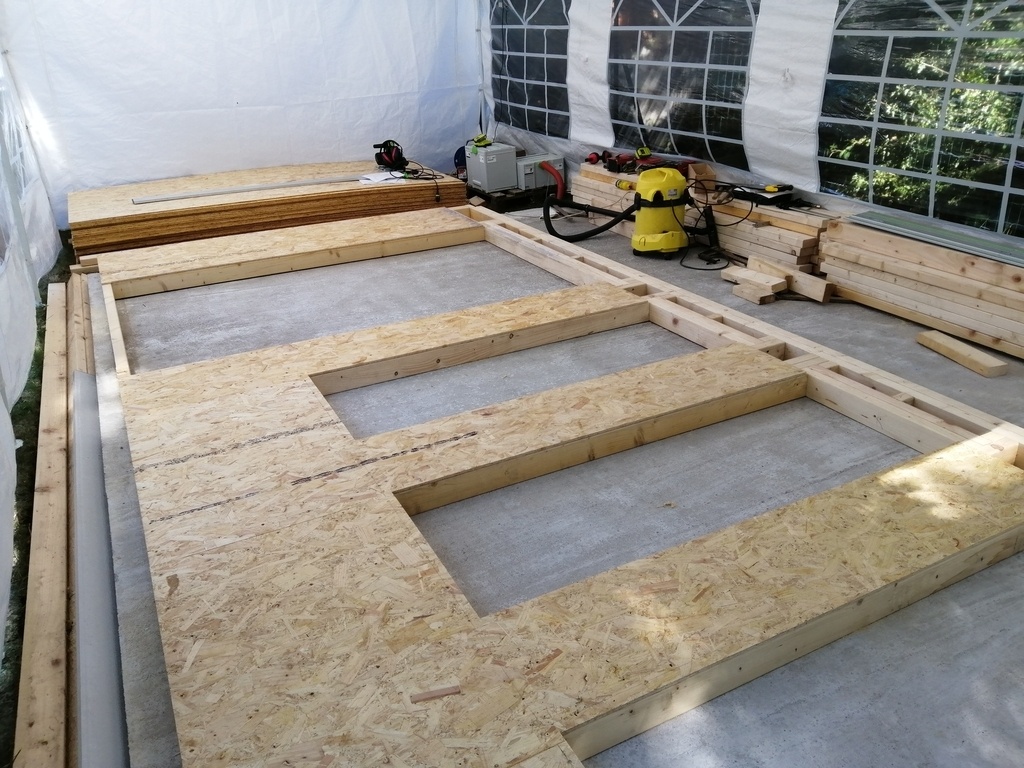

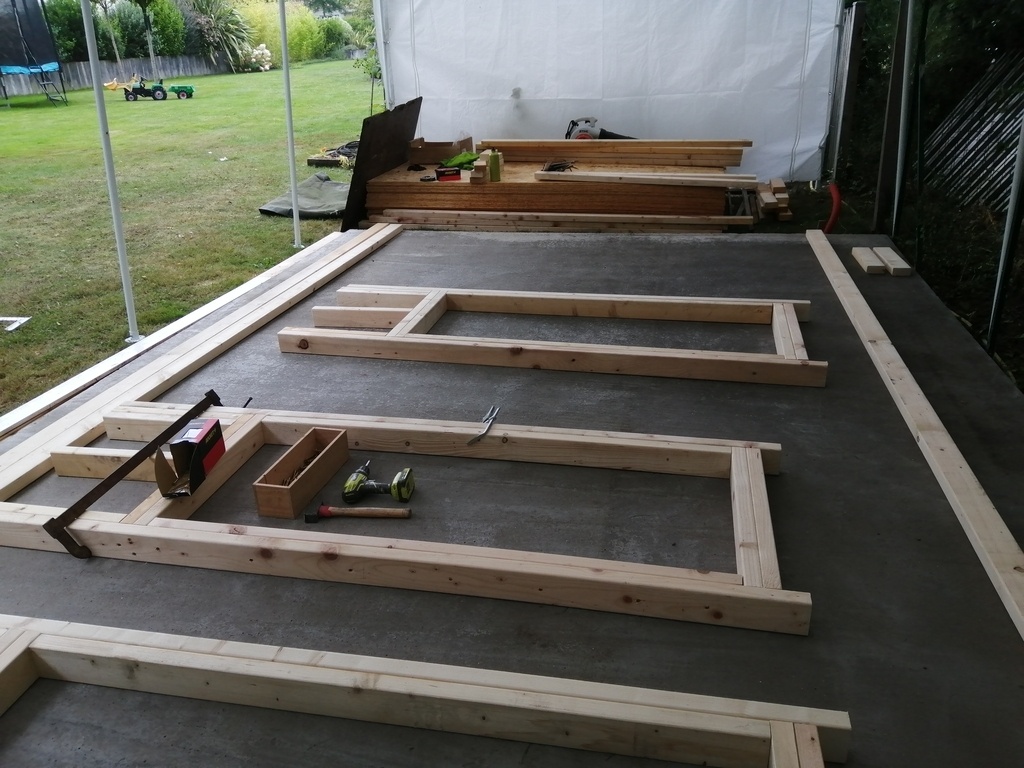

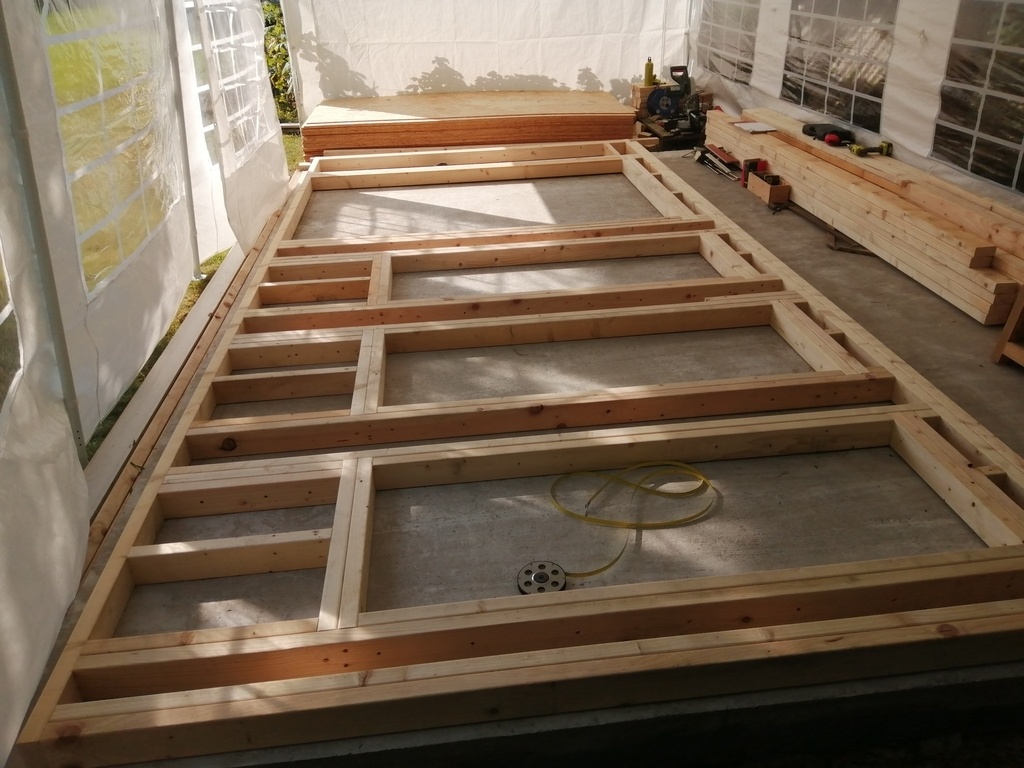

La seconde étape consistait à réaliser l'assemblage des panneaux façade.

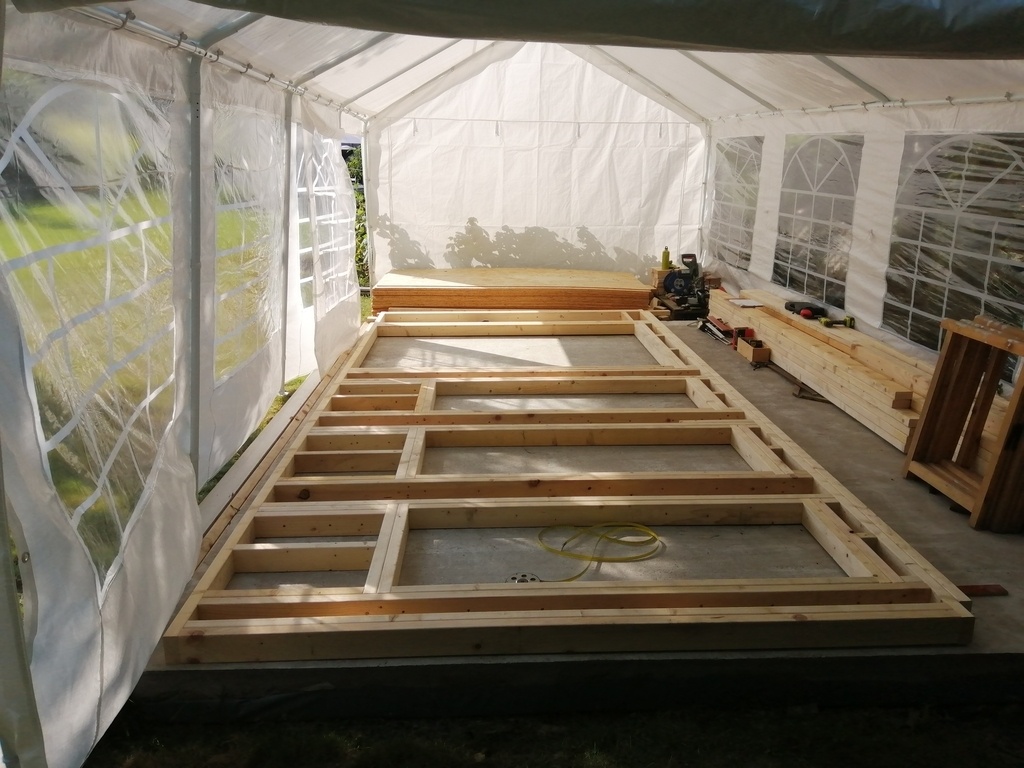

Vu que l'étape allait durer dans le temps, ma femme m'a suggèré la brillante idée de mettre le chantier sous abri, un chapiteau de 4mx8m, c'est très confortable! Merci chérie !
On assemble donc les bois d'ossature comme indiqué sur le plan. Attention à la séquence pour assurer les accès pour le vissage!!
Après vérification de l'équerrage, on place les panneaux d'OSB (ajustés à la défonceuse avec une fraise à affleurer)
J'ai commencé par la réalisation du panneau façade qui sera installé en dernier, pour finir par le panneau qui sera installé en premier (on réalise les panneaux dans le sens inverse du montage final, pour éviter les manœuvres).

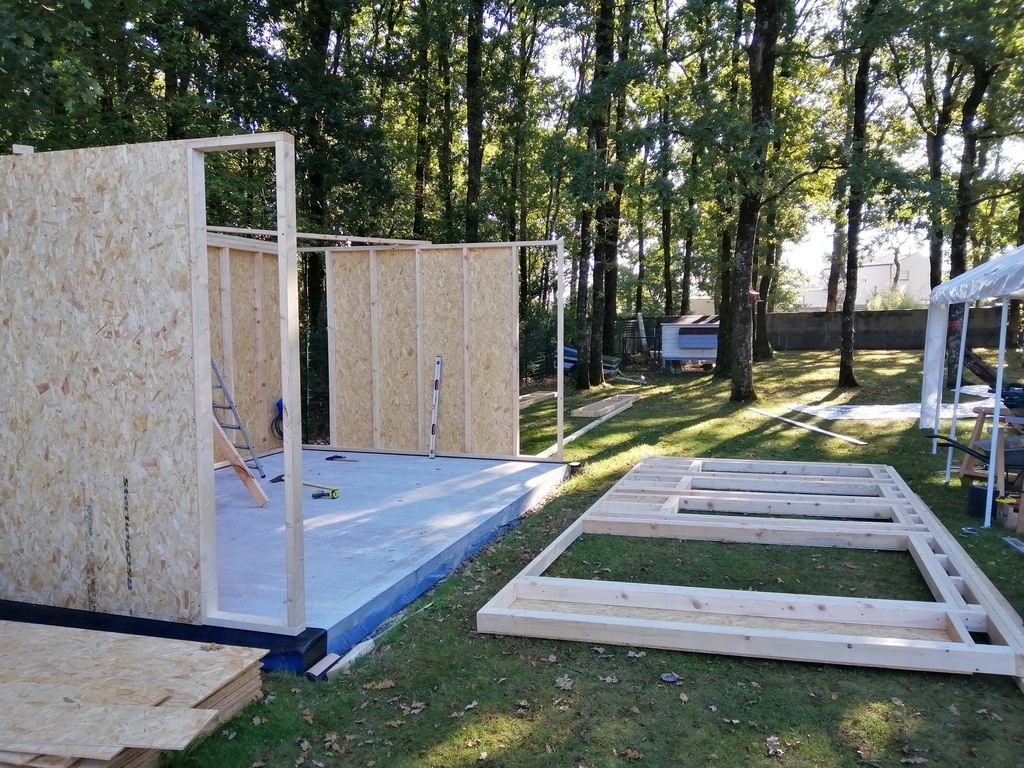

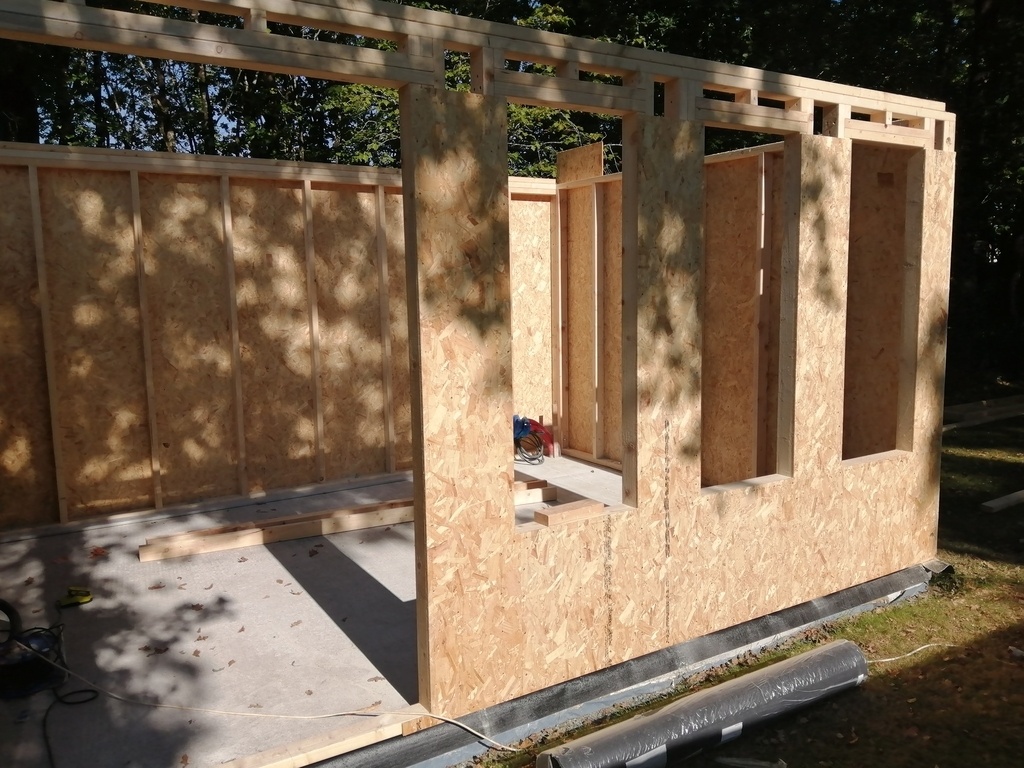

Mise en place des murs
C'est l'étape où il faut un coup de main! des copains ou de la famille. En effet, il vaut mieux être plusieurs pour manipuler les panneaux qui peuvent peser assez lourd!! qqs centaines de kilos!!
Pour éviter les remontés d'humidité, j'ai placé une bande d'arase entre la dalle et l'ossature.
J'ai pris le parti de ne pas mettre de lisse basse (économie). J'ai longtemps hésité, mais pas de regret, le montage c'est très bien passé et la bande d'arase est là pour protéger le bois.

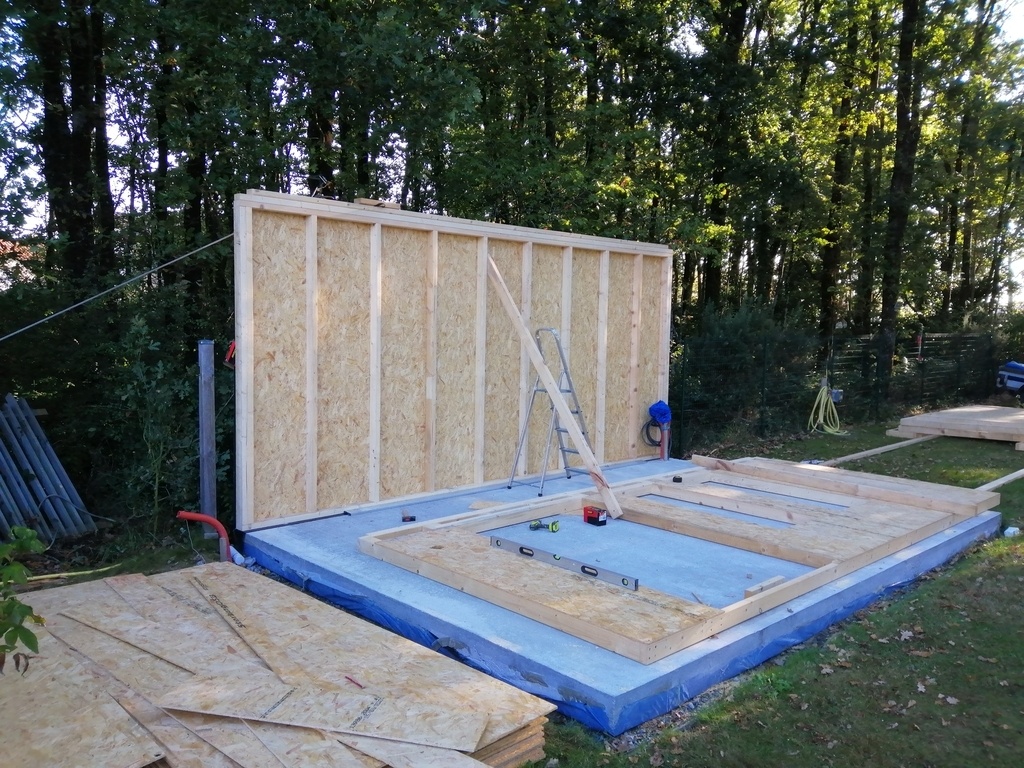

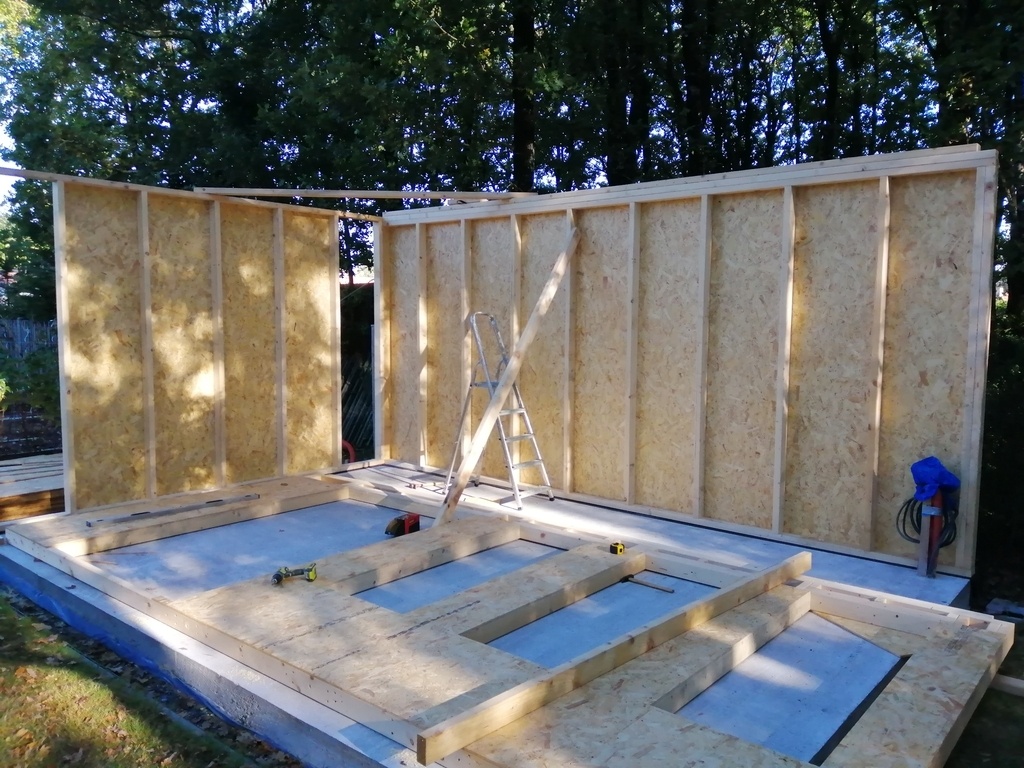

Nous avons commencé par mettre le panneau du fond. Pour assurer le levage, j'avais placé une poulie sur l'arbre voisin avec une corde maintenue en tête de panneau. On a pu ainsi sécuriser la montée.
Le panneau a été ensuite maintenu provisoirement avec un bracon vissé sur le panneau au sol.

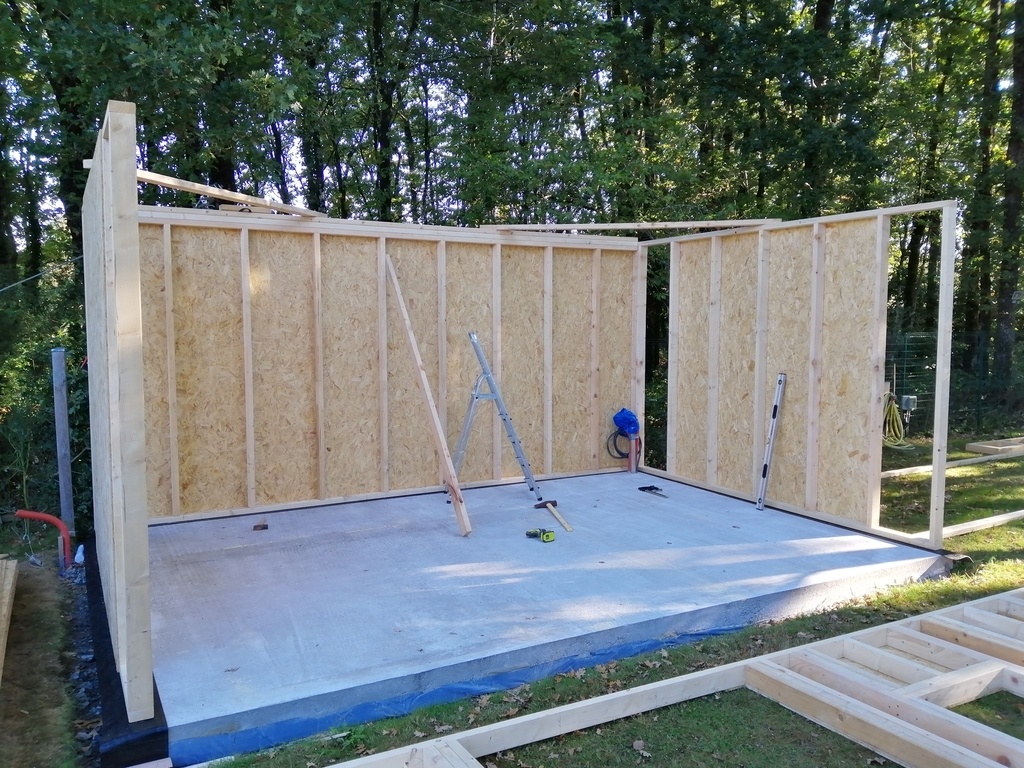

Nous avons ensuite positionné le premier et le second coté, sécurisés avec des bracons horizontaux provisoires, vissés sur le dessus. Les panneaux sont aussi vissés entre eux dans les angles.
On finalise la boite avec le dernier panneau façade.

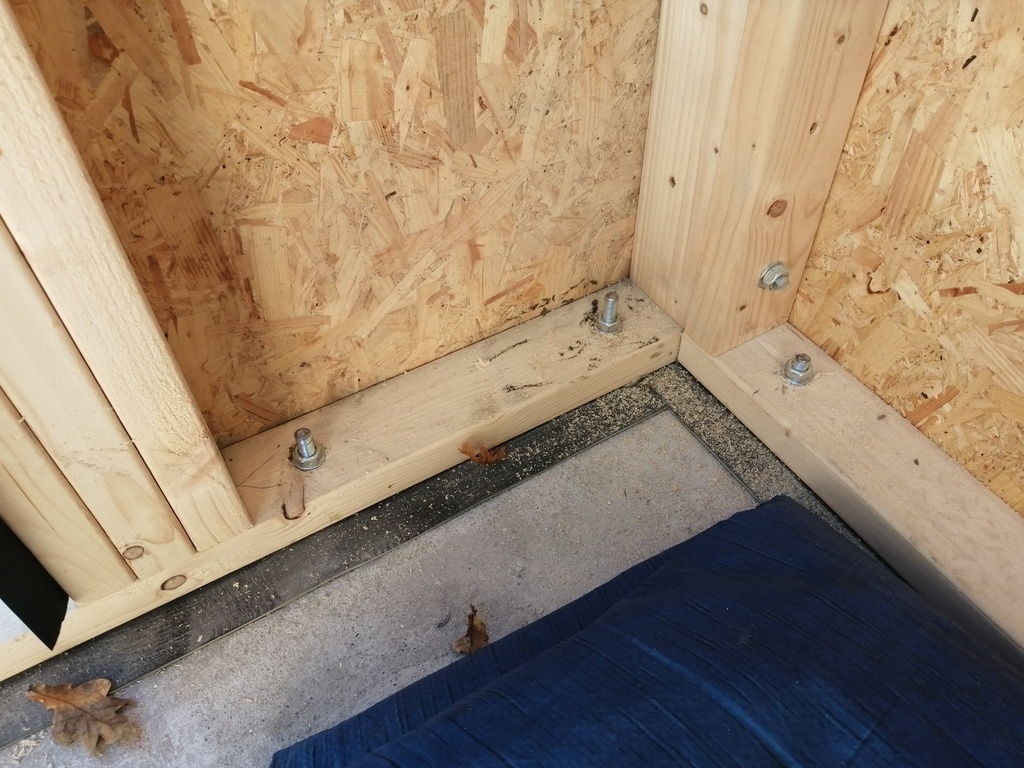

Après vérification de l'équerrage des murs, l'ossature est ensuite fixée par goujonnage sur la dalle ainsi que dans les montants des 4 coins.
Pour les ancrages au sol, j'ai opté pour des tiges filetées avec scellement chimique. Les lisses basses des panneaux sont pré-percées avant la pose. Ces pré-perçages sont utilisés comme canons de perçage pour les trous dans la dalle (comme ça ça tombe en face!!).
Ne pas oublier de dépoussiérer les trous pour assurer un bon ancrage chimique.

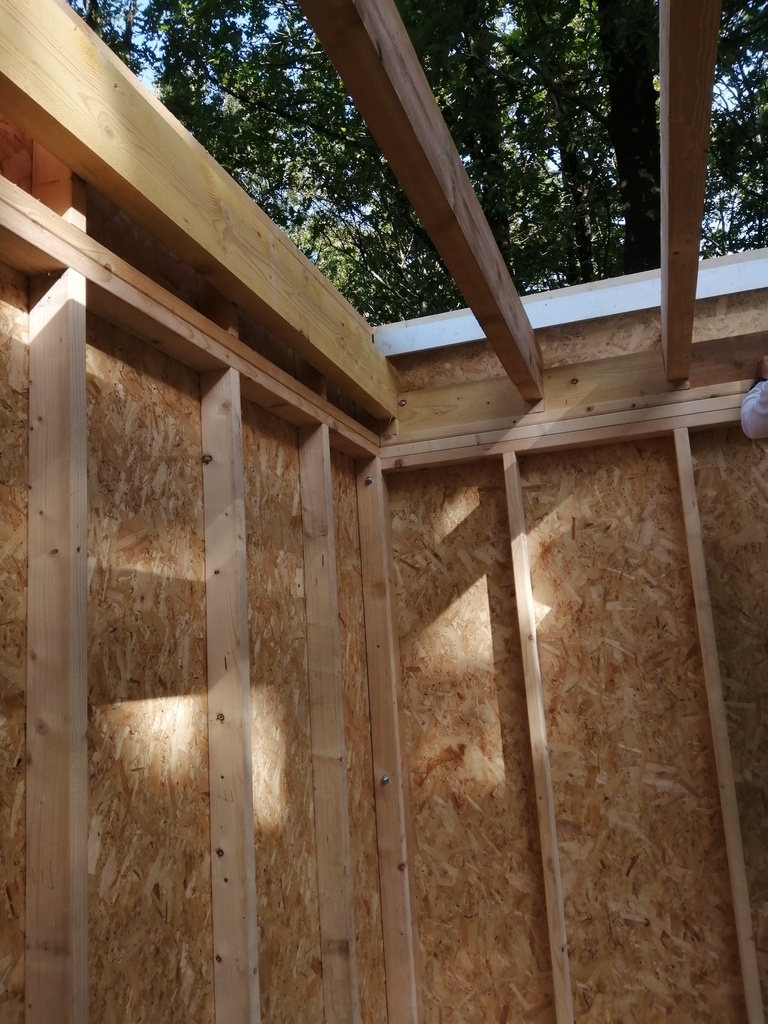

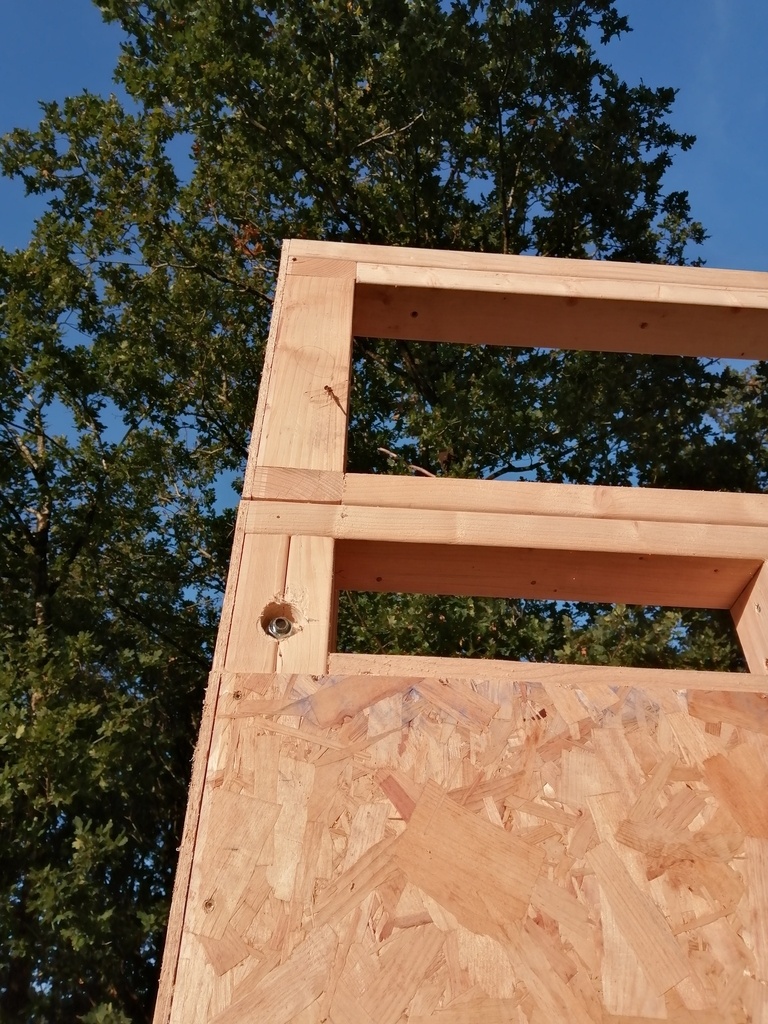

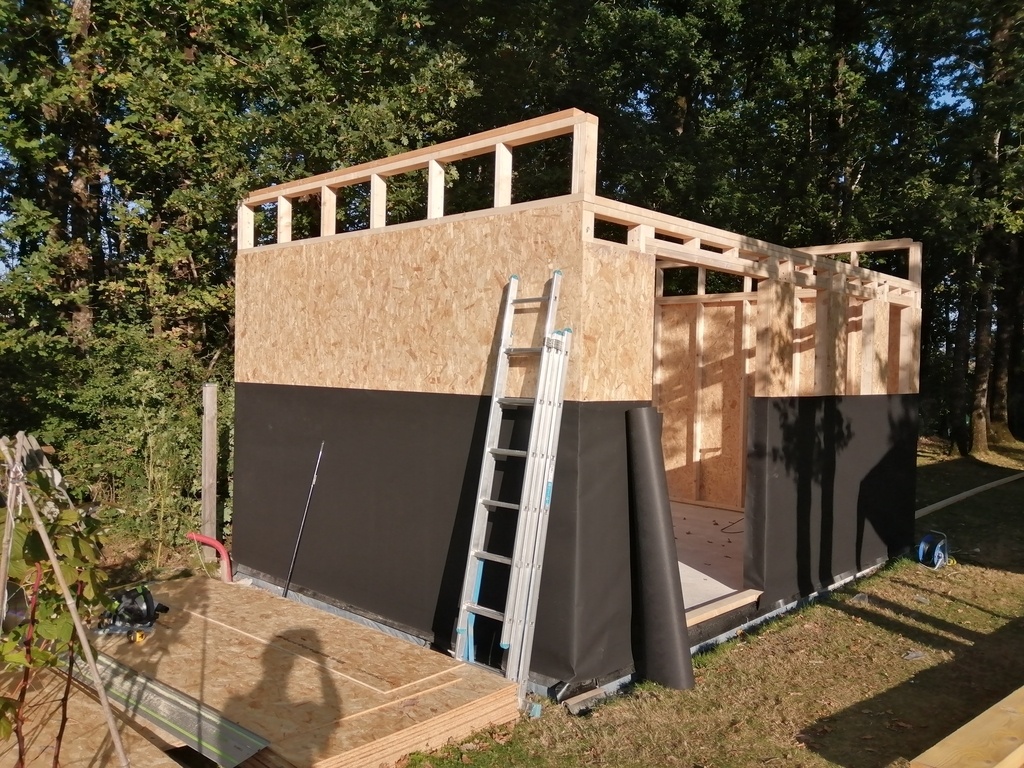

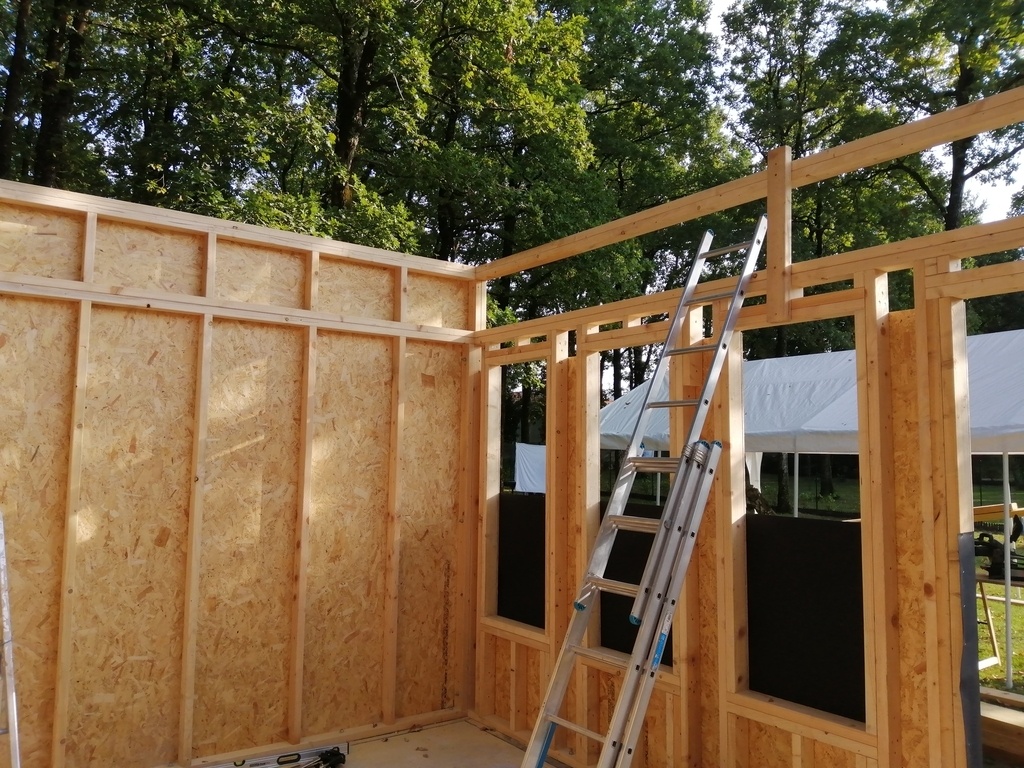

La dernière étape consistait à monter les parties supérieures et lisses hautes.
Mise en place du toit
Comme vous avez pu le constater, c'est un toit terrasse double pentes ce qui permet d'avoir la sortie d'eau de pluie en un seul point.

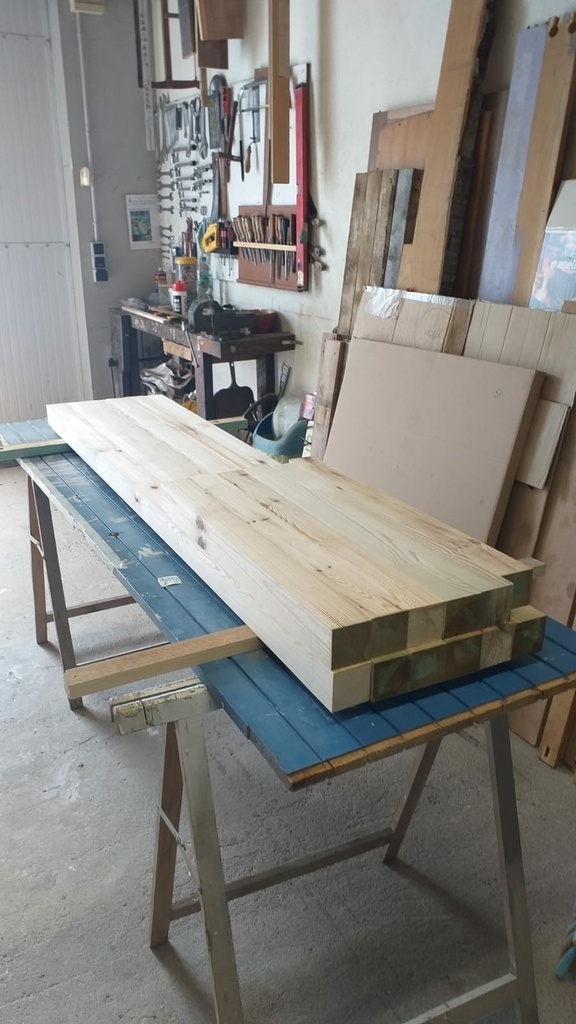

Les sections des poutres sont un peu surdimensionnées. Qui peut le plus, peut le moins!

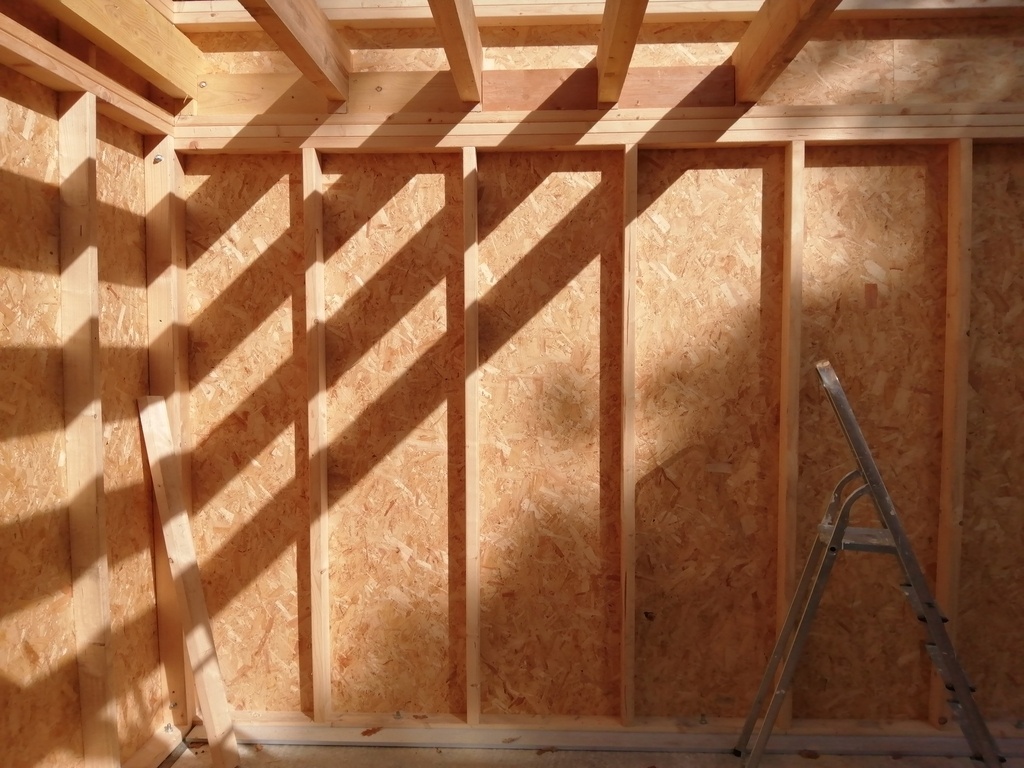

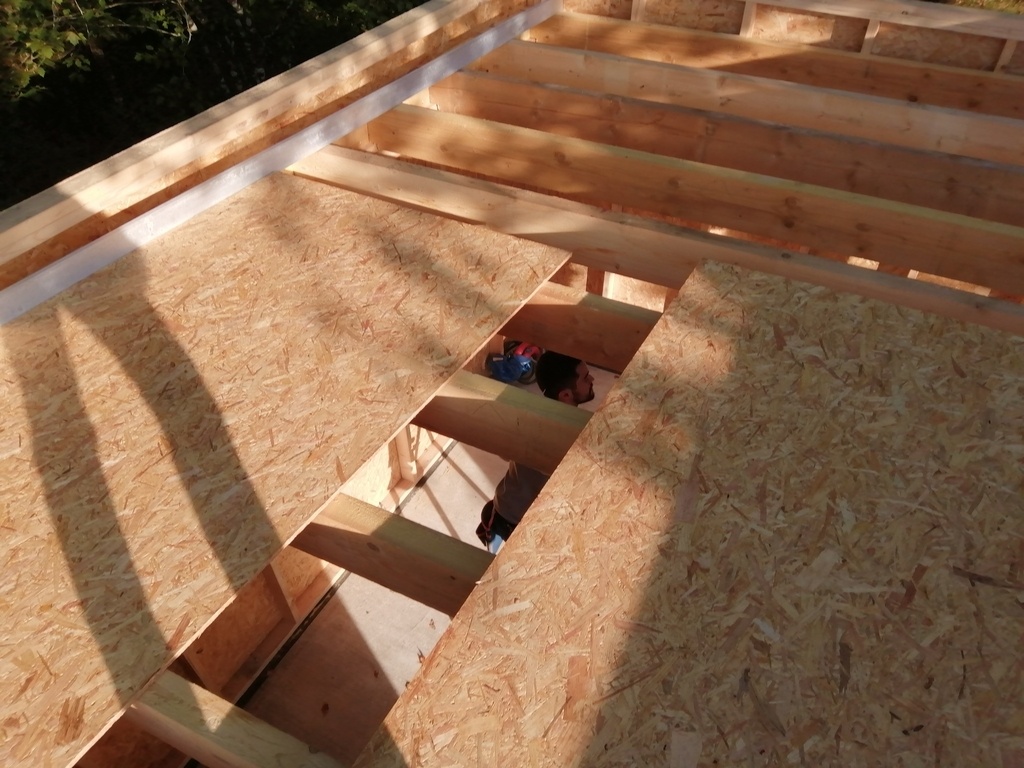

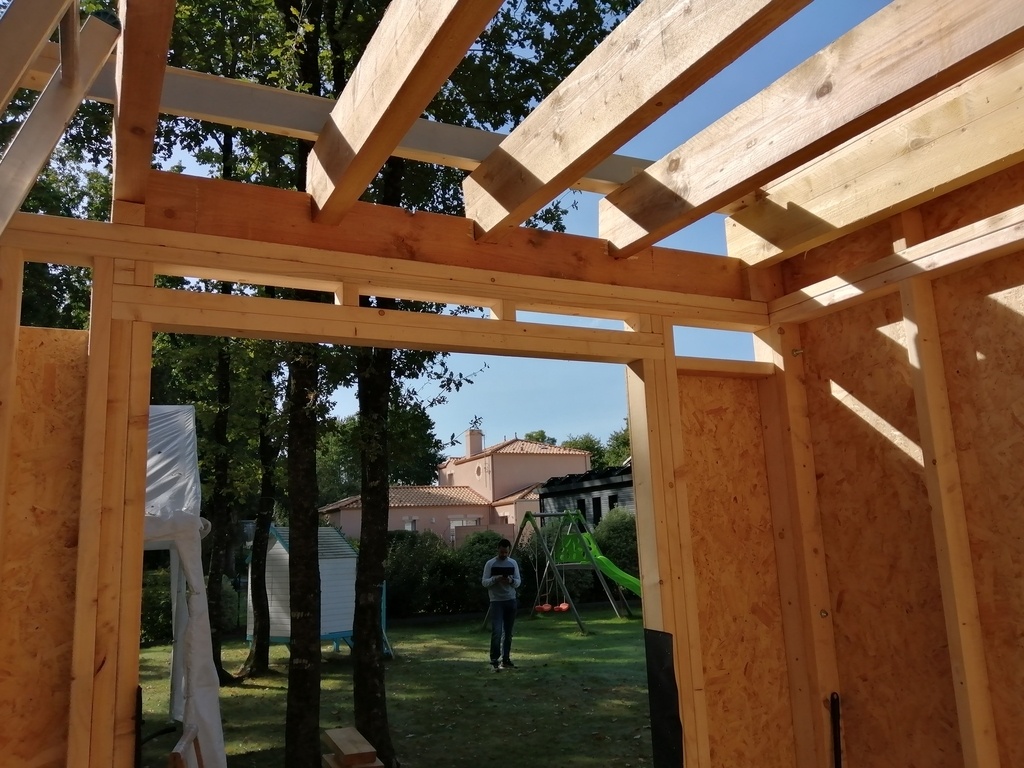

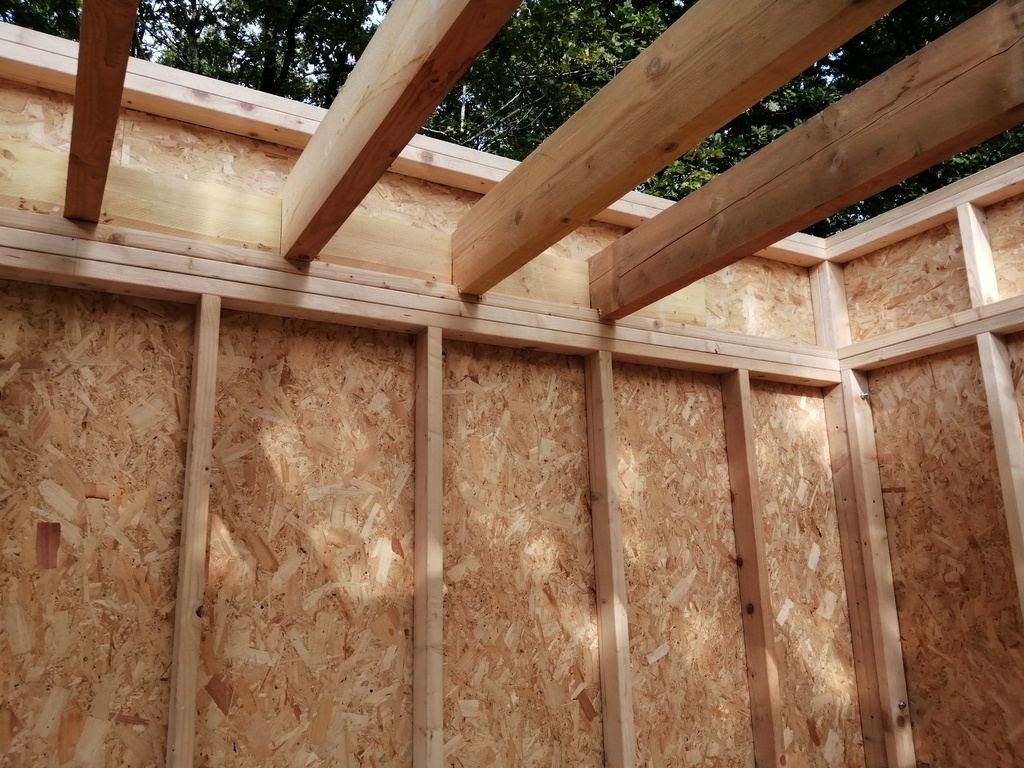

Nous avons installé les poutres une à une en plaçant des entretoises pour garantir l'écartement et éviter le déversement.

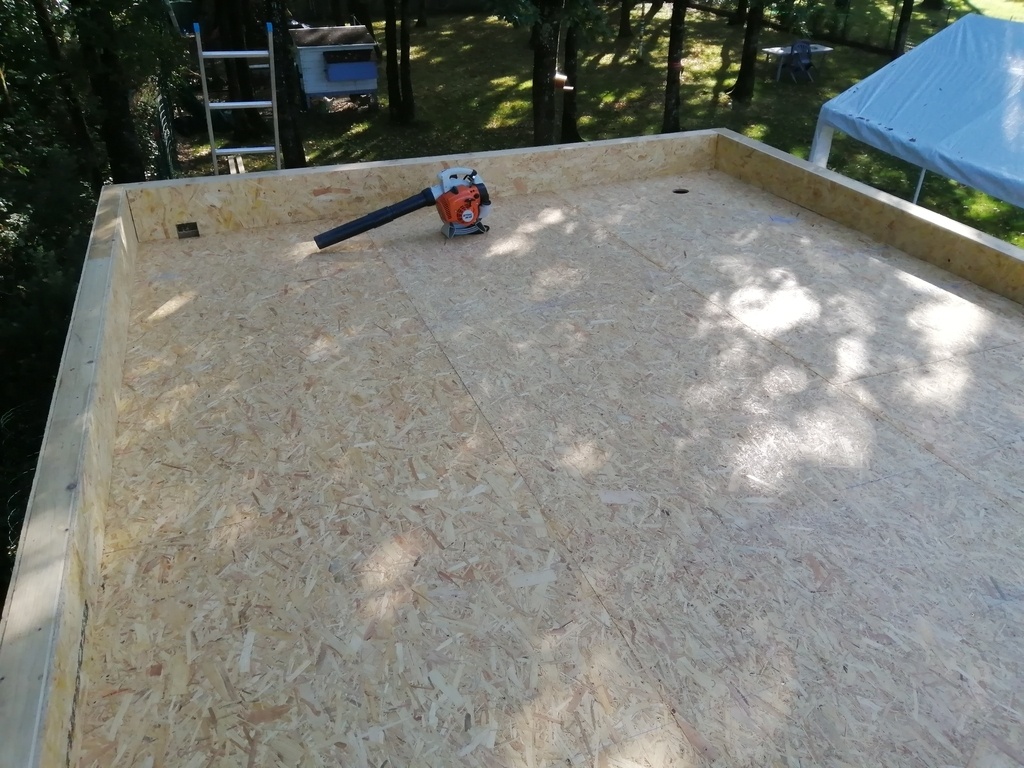

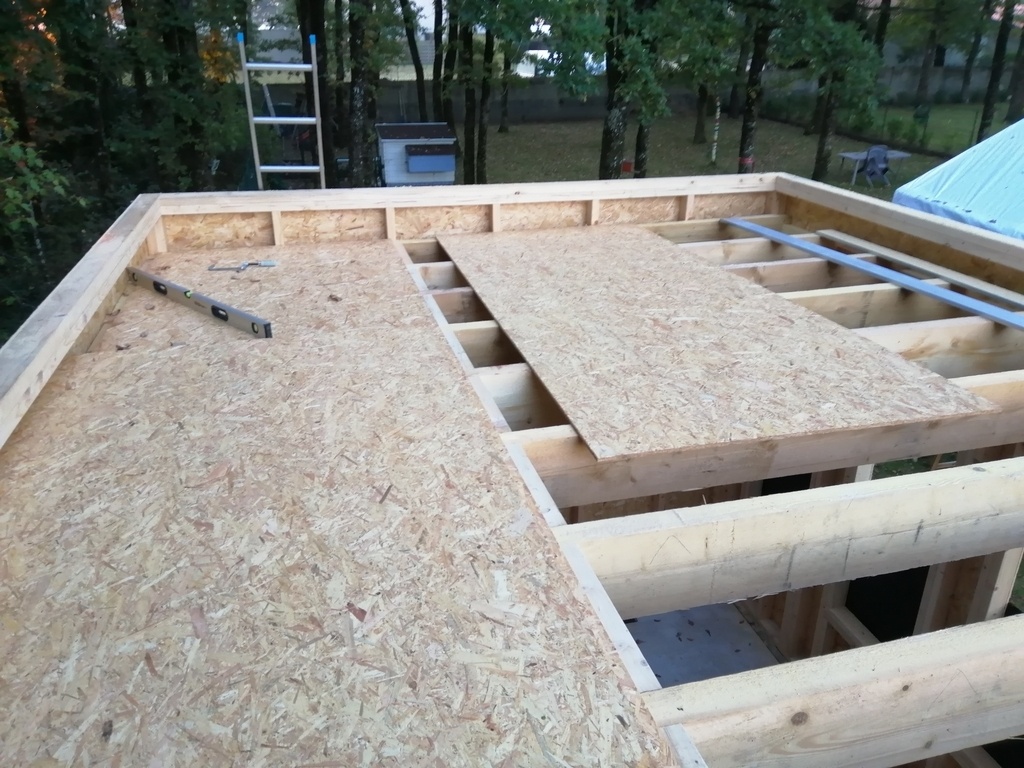

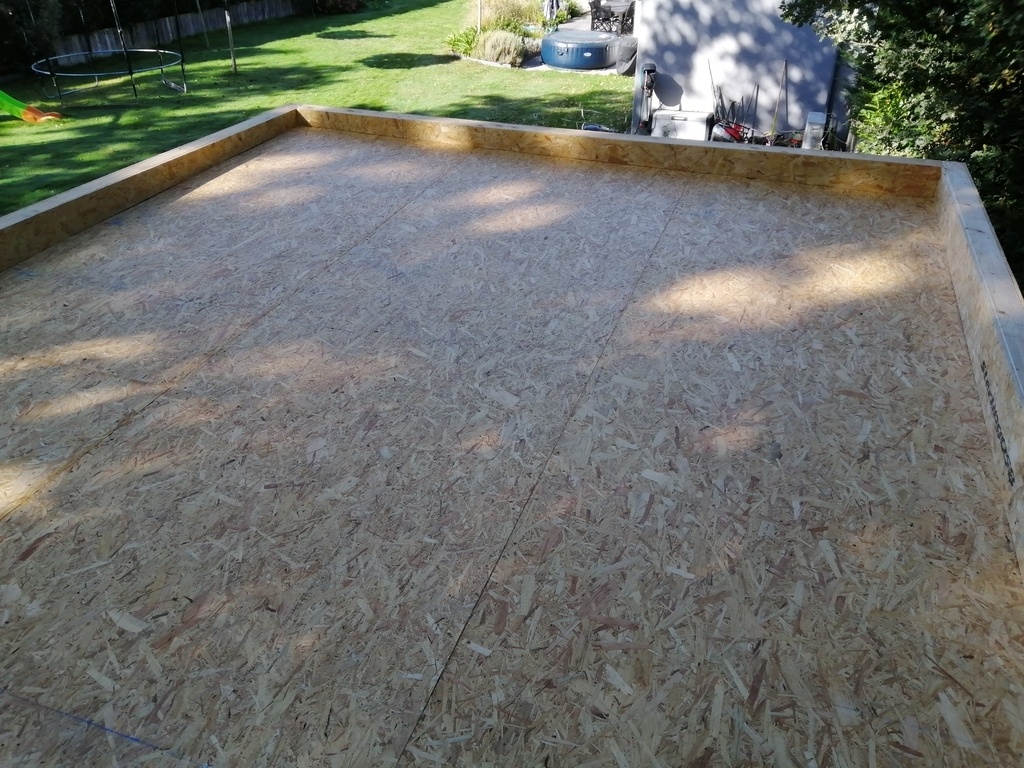

Le plancher est réalisé en OSB 12mm.
Etanchéité

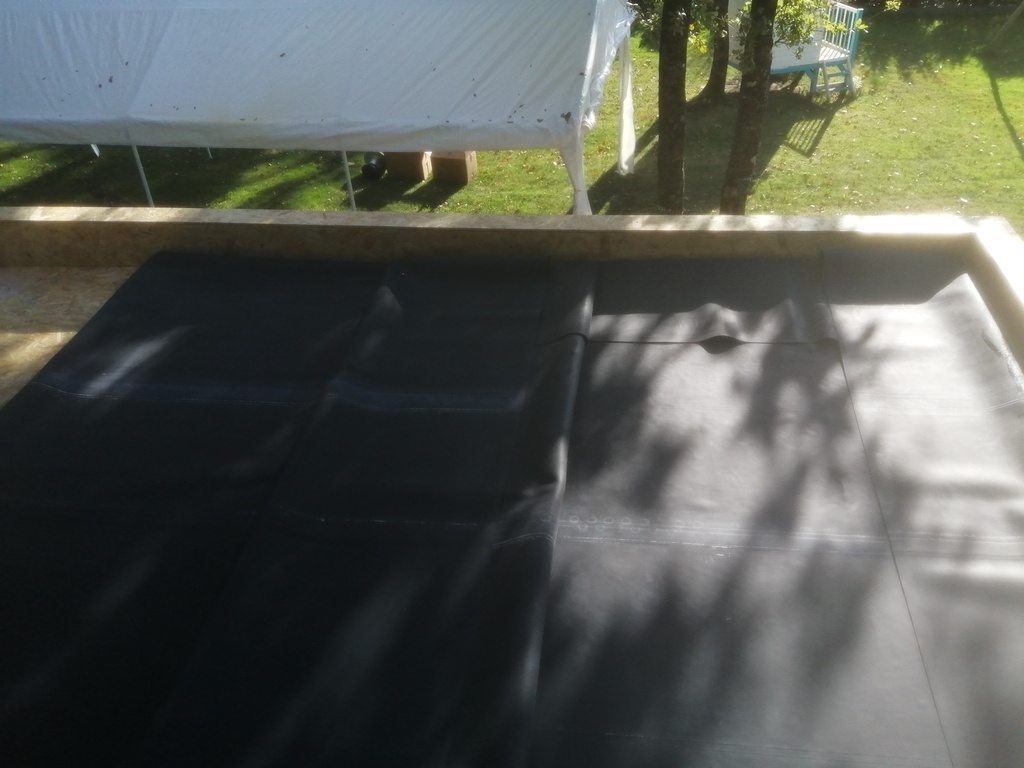

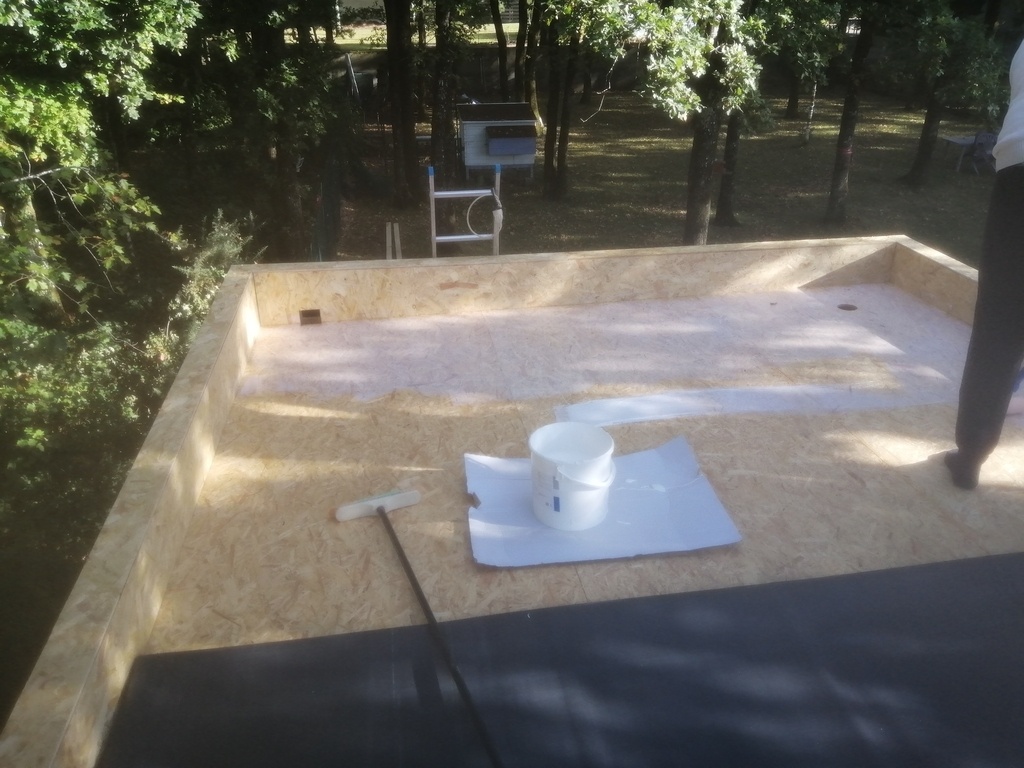

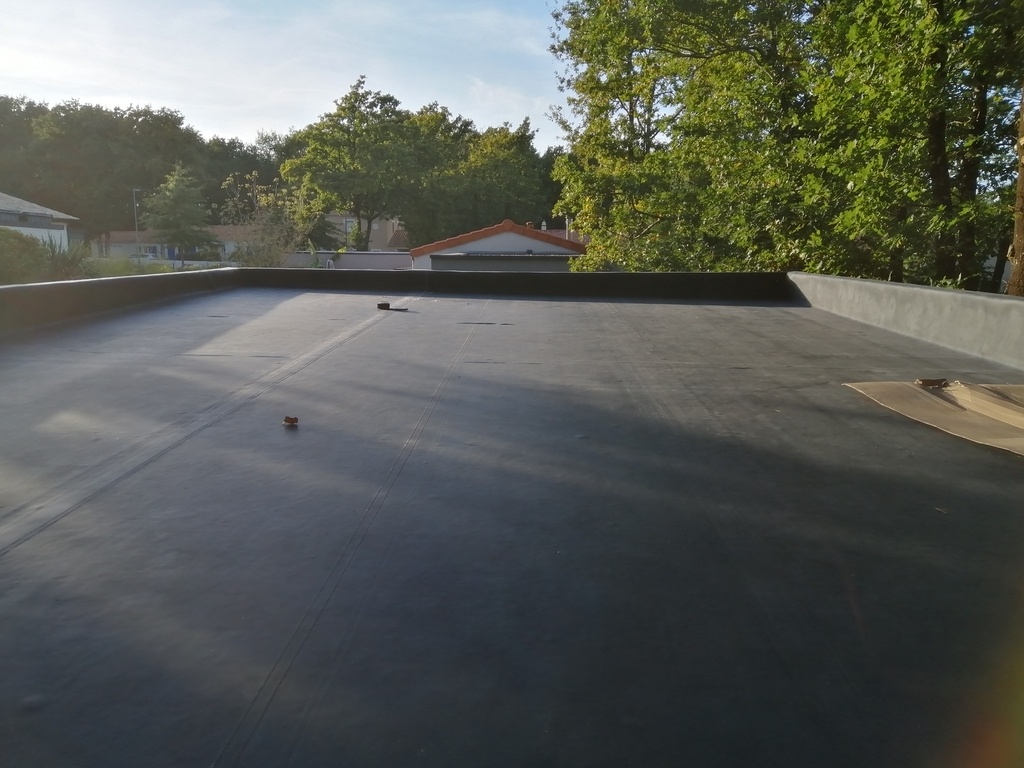

J'ai opté pour une étanchéité avec une membrane EPDM collée.
Une opération un peu redoutée, mais en regardant les tutoriels du fournisseur, ça se fait bien.
On pré encolle le support et on place la membrane avec un marouflage pour éviter les bulles.

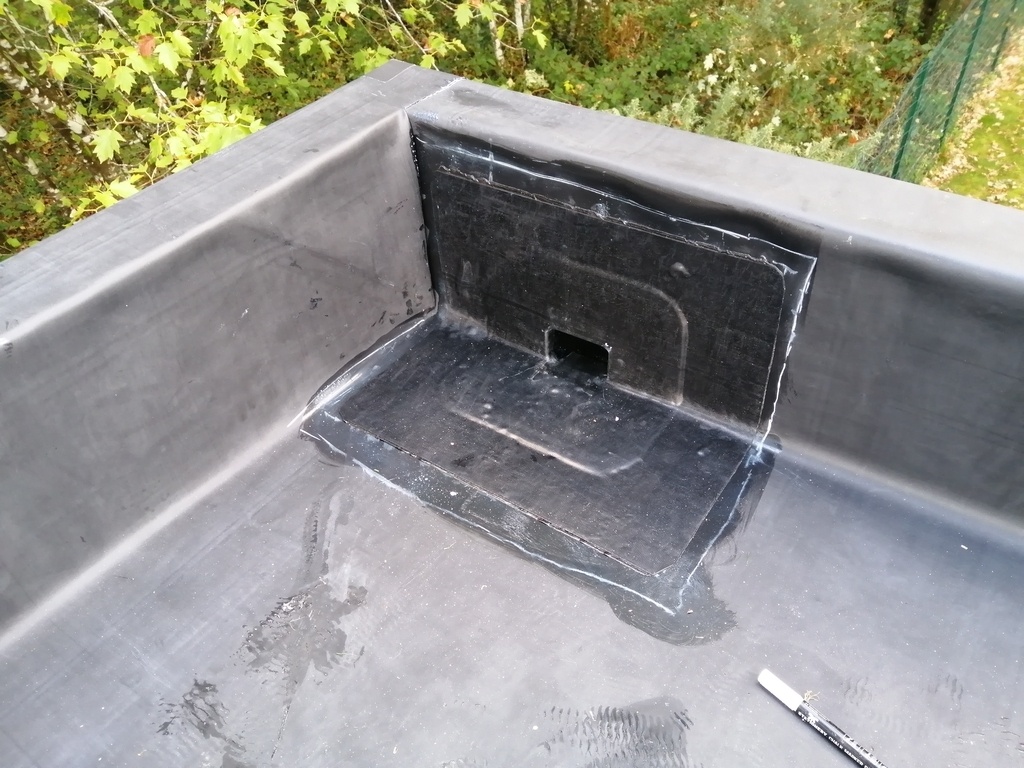

Sur les acrotères, c'est un peu plus complexe. La coupe de la membrane demande un peu de préparation pour ne pas faire d'erreur.

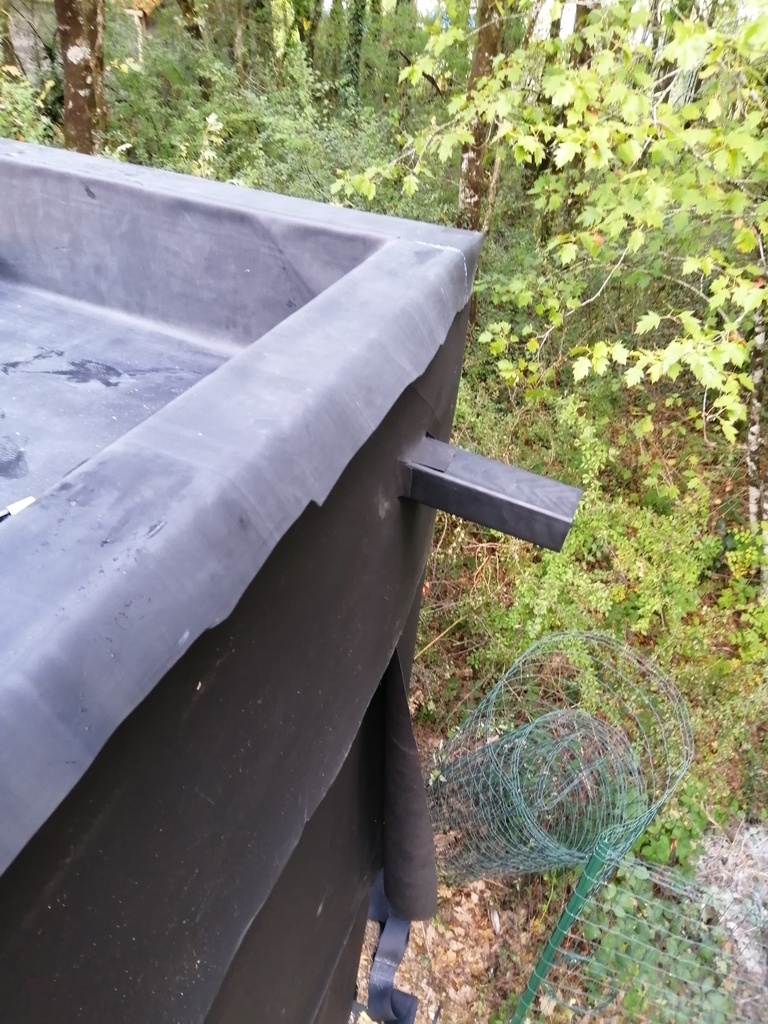

La dernière étape consiste à mettre en place la sortie d'eau de pluie et la prise d'air.

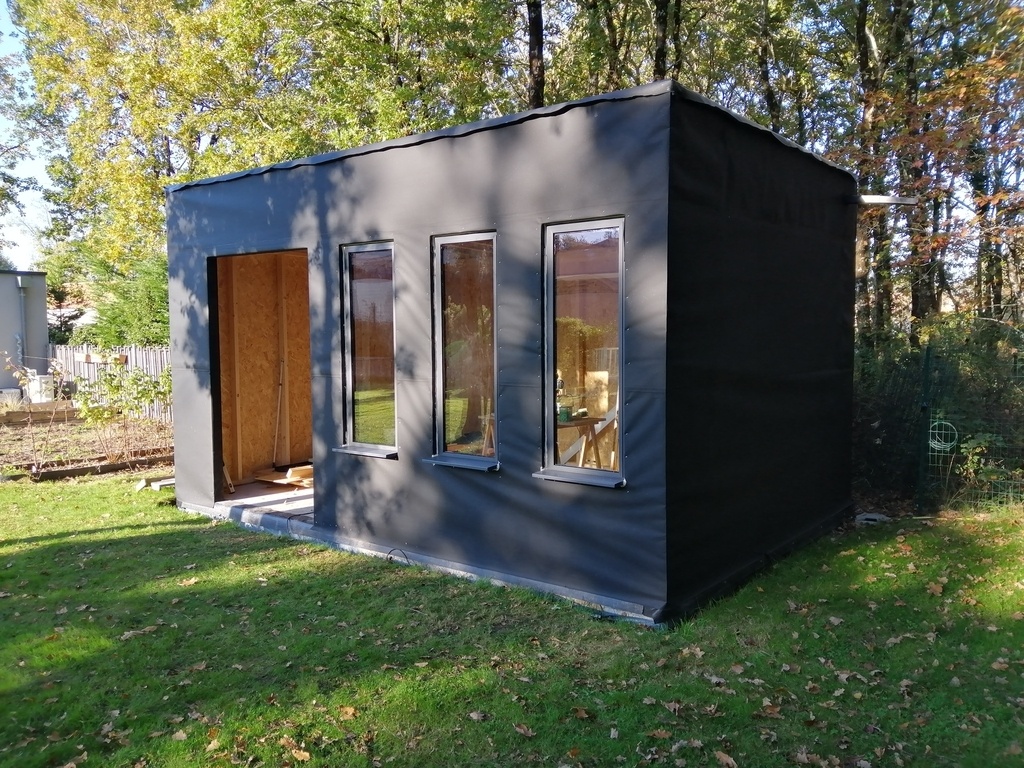

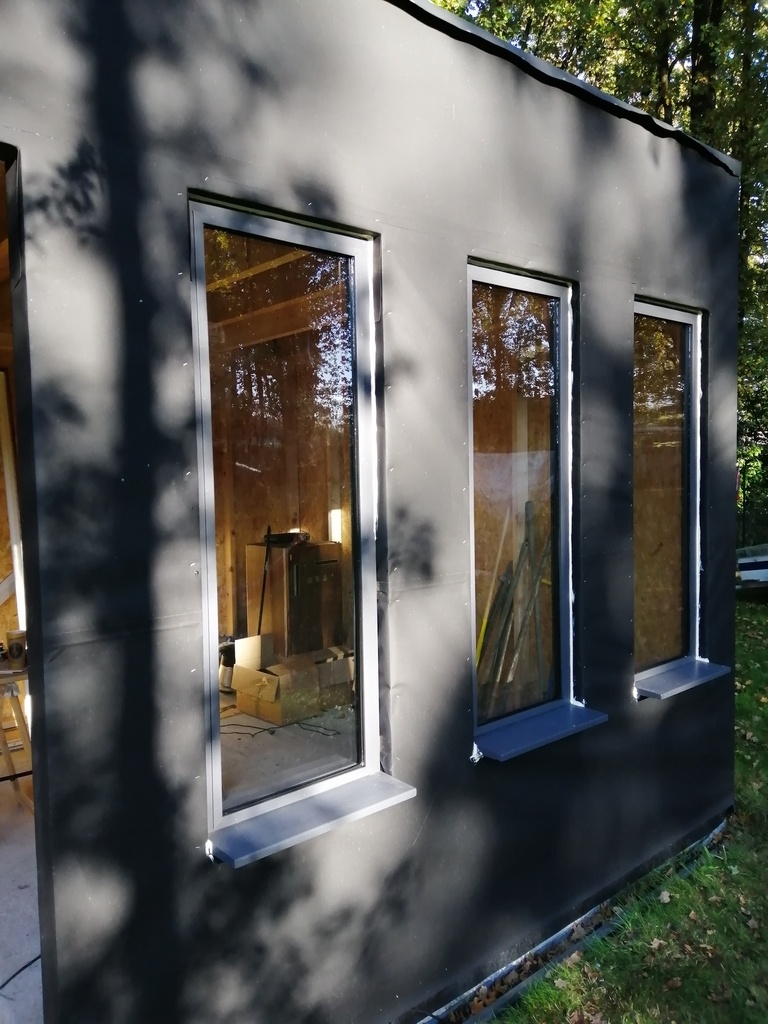

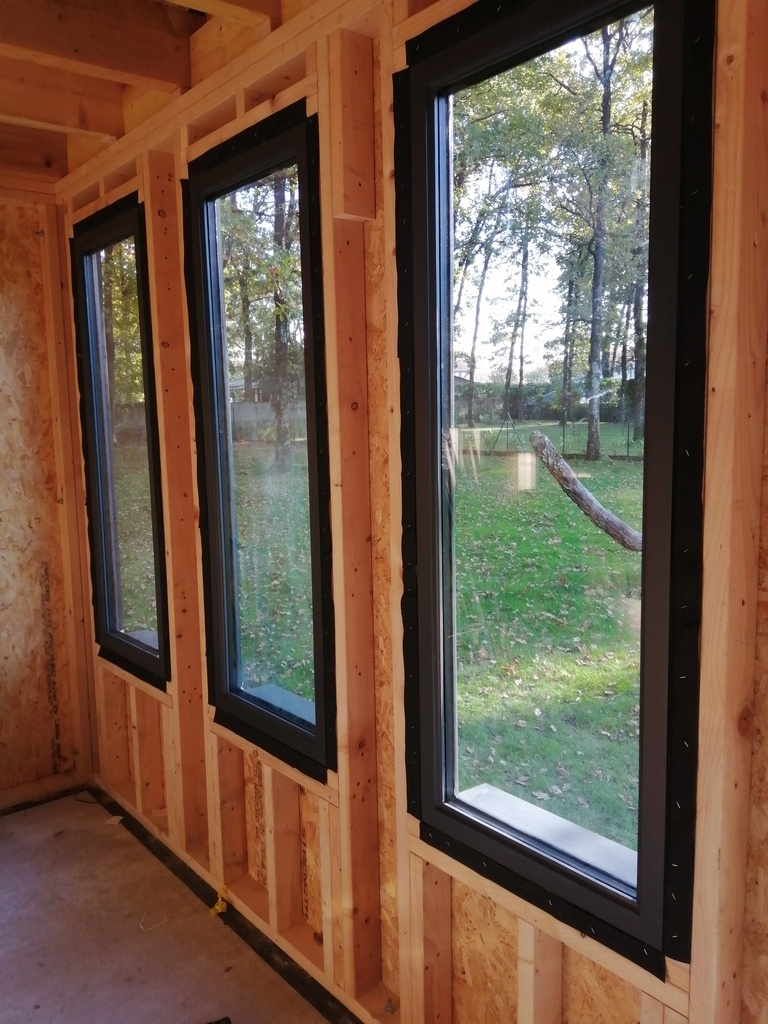

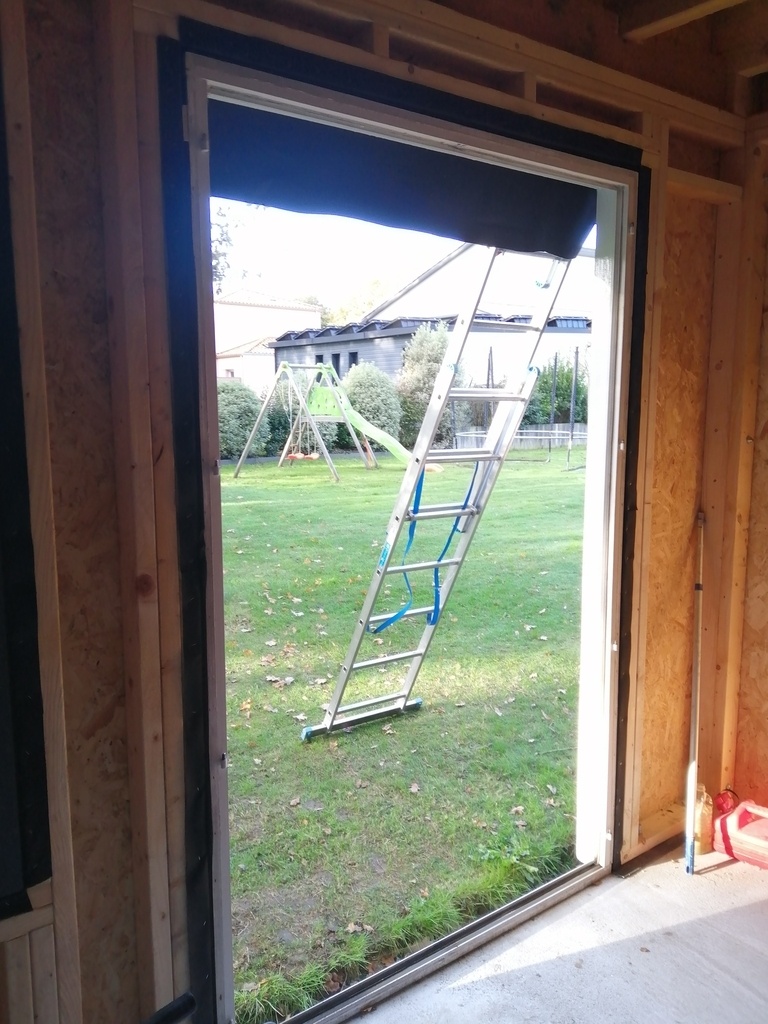

Pose des fenêtres et de la porte
Pas grand chose sur cette étape. Il faut installer les châssis des Fenetre et porte de niveau!

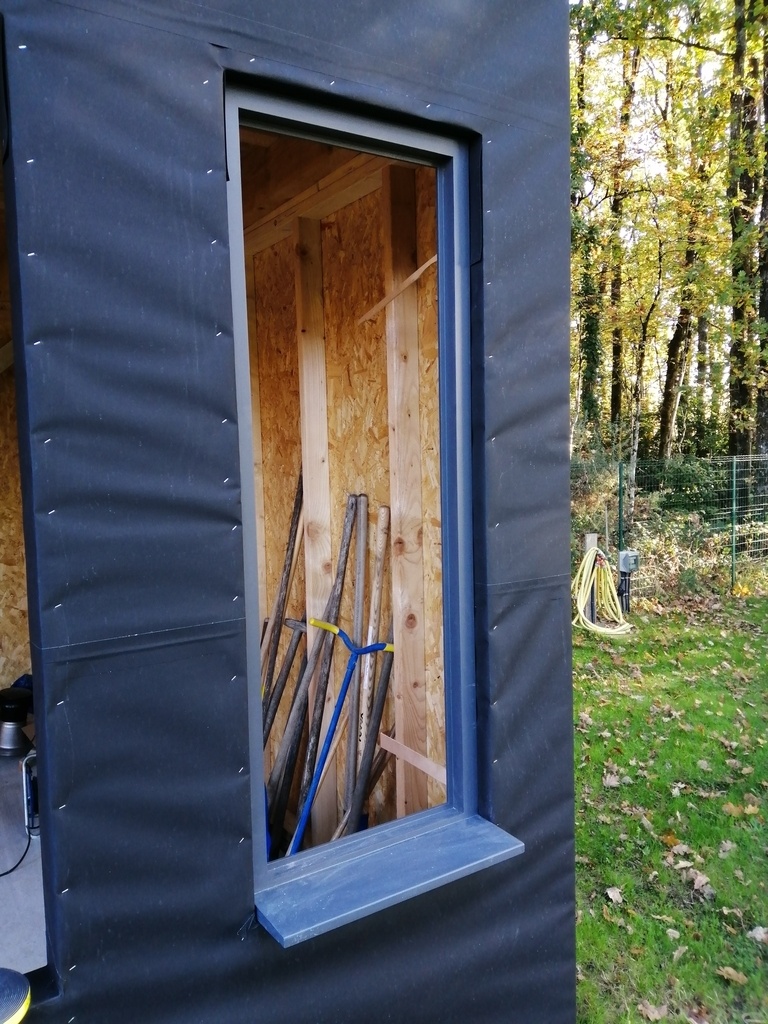

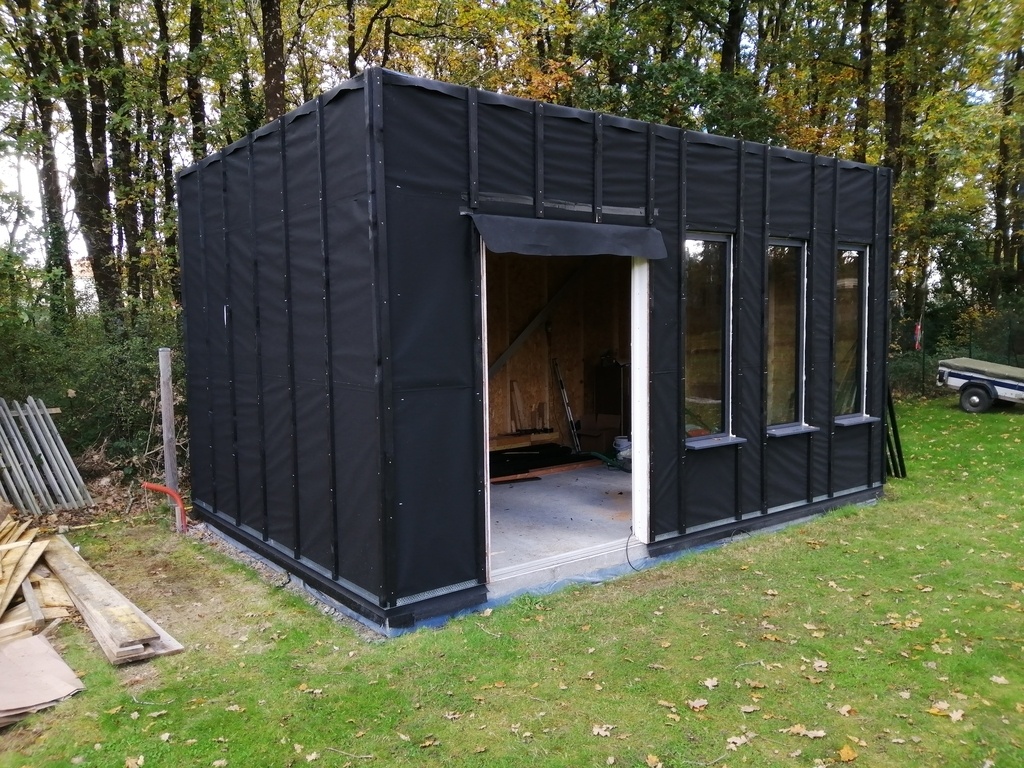

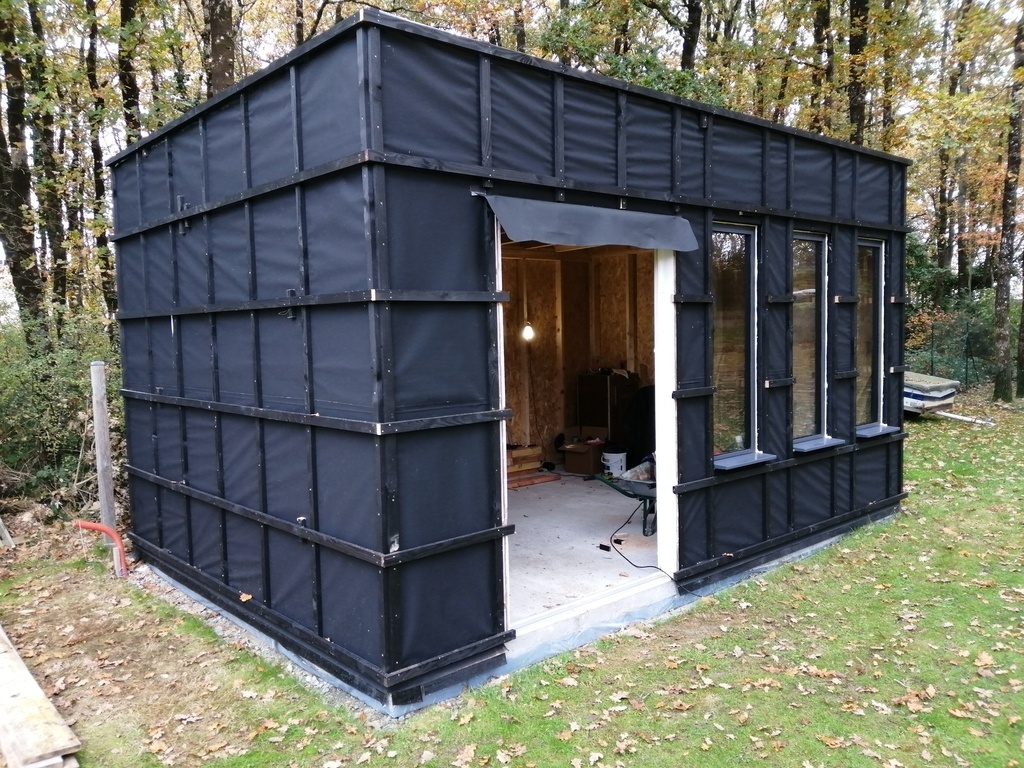

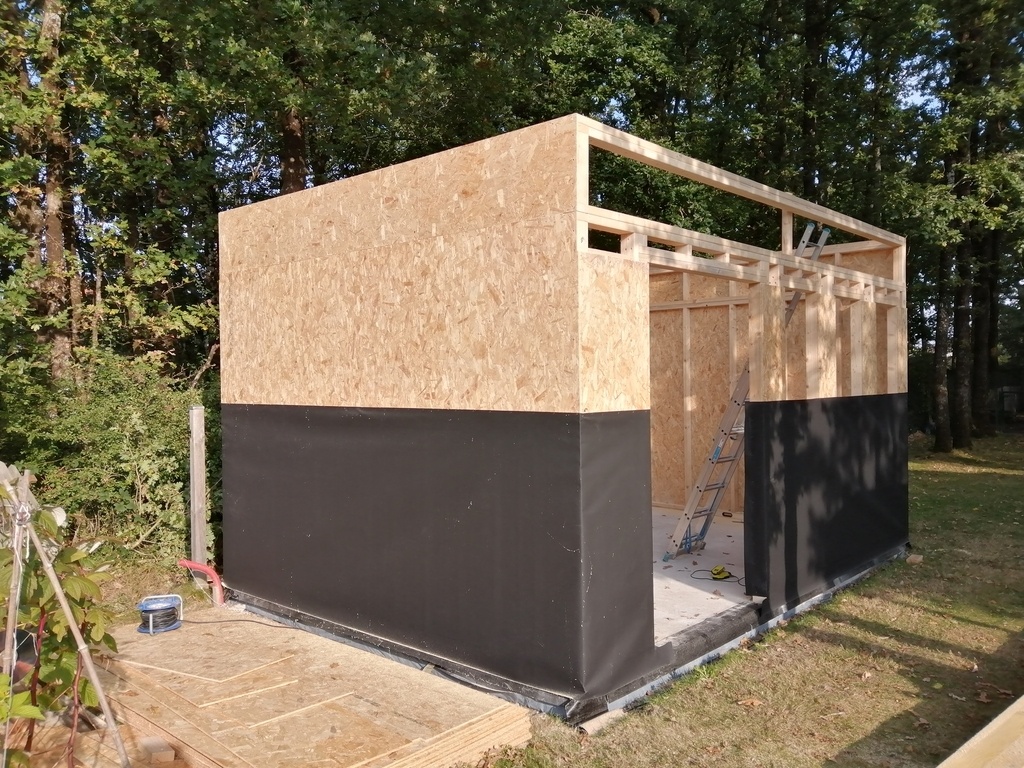

Un petit point d'attention sur le pare pluie pour éviter les infiltrations d'eau.

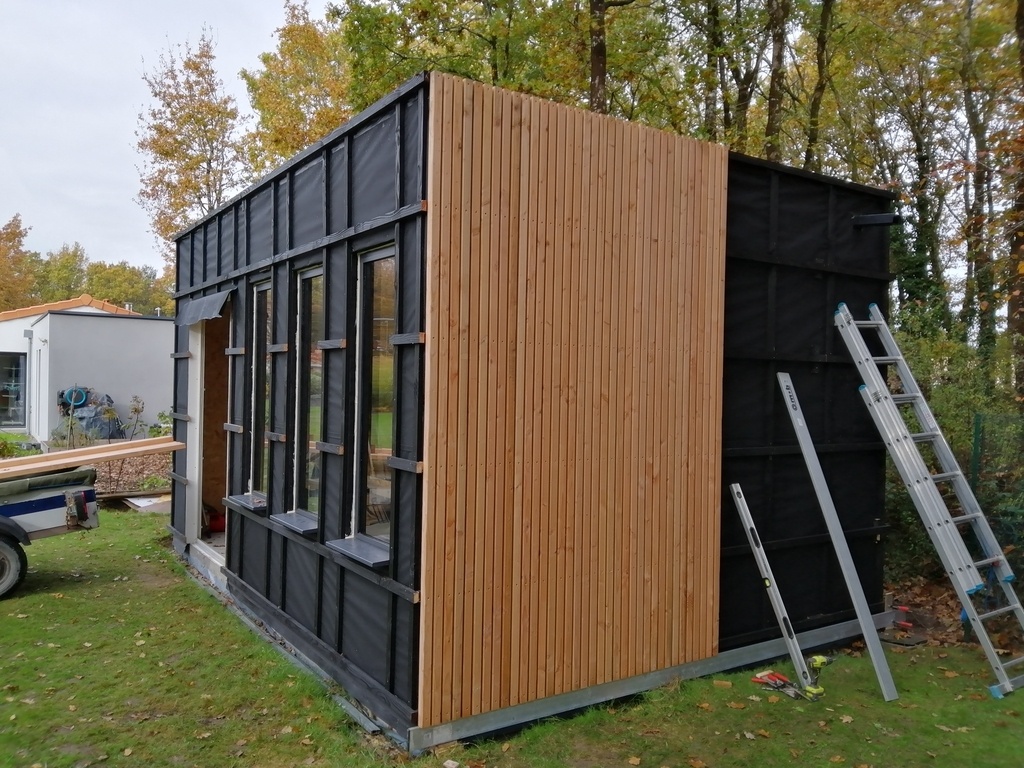

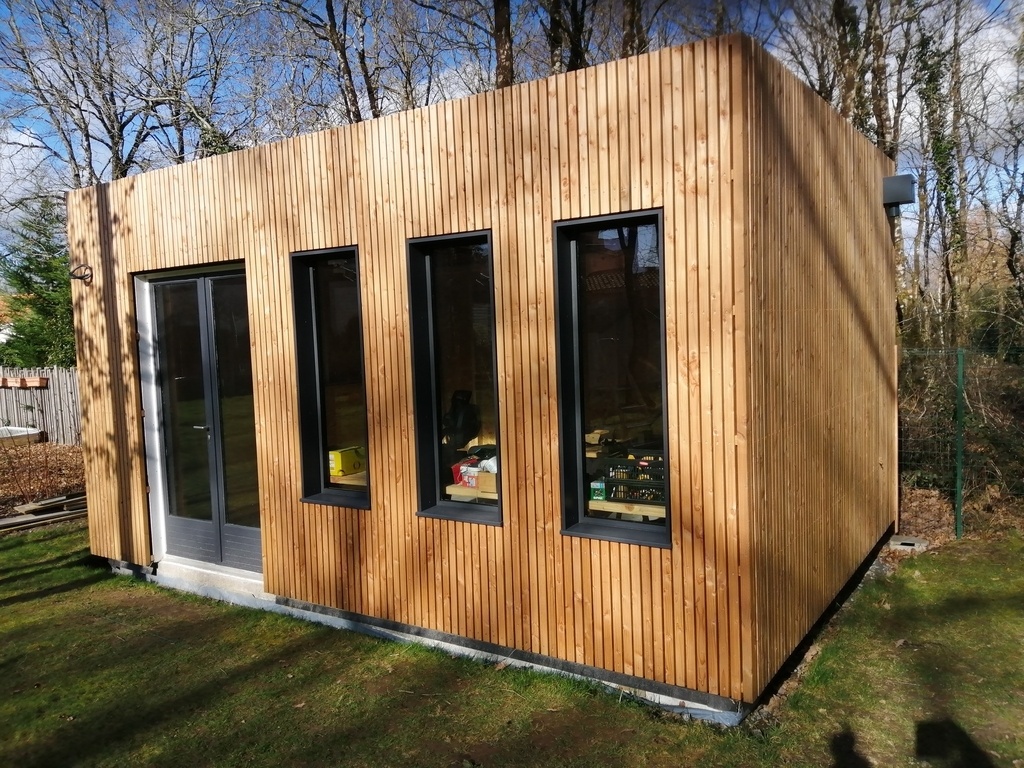

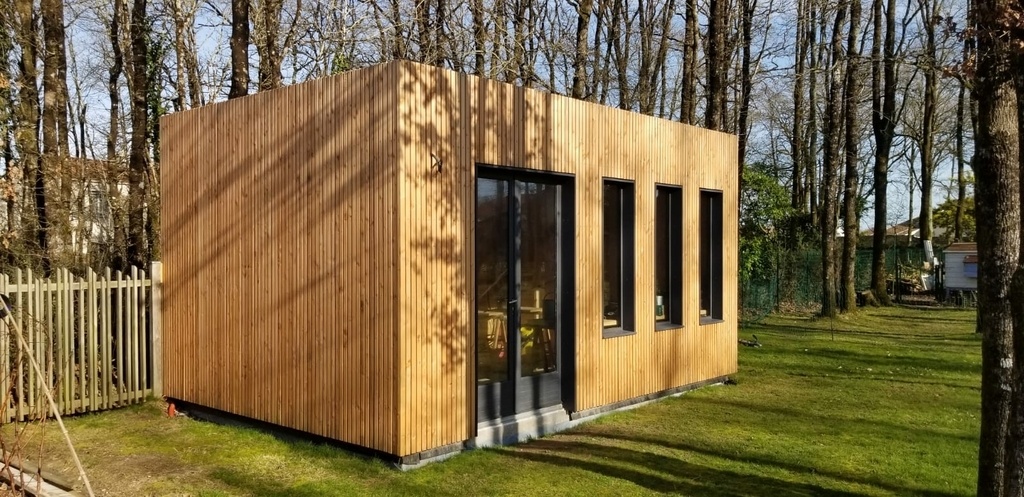

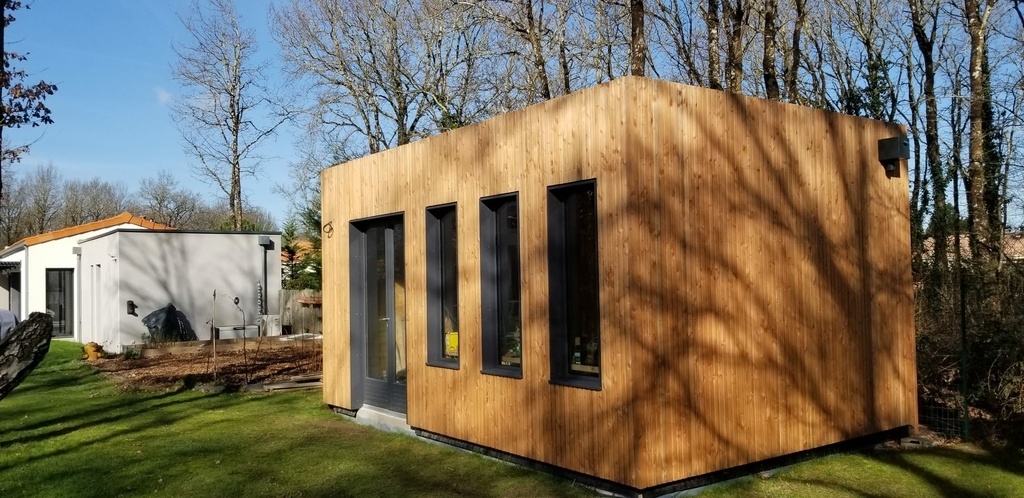

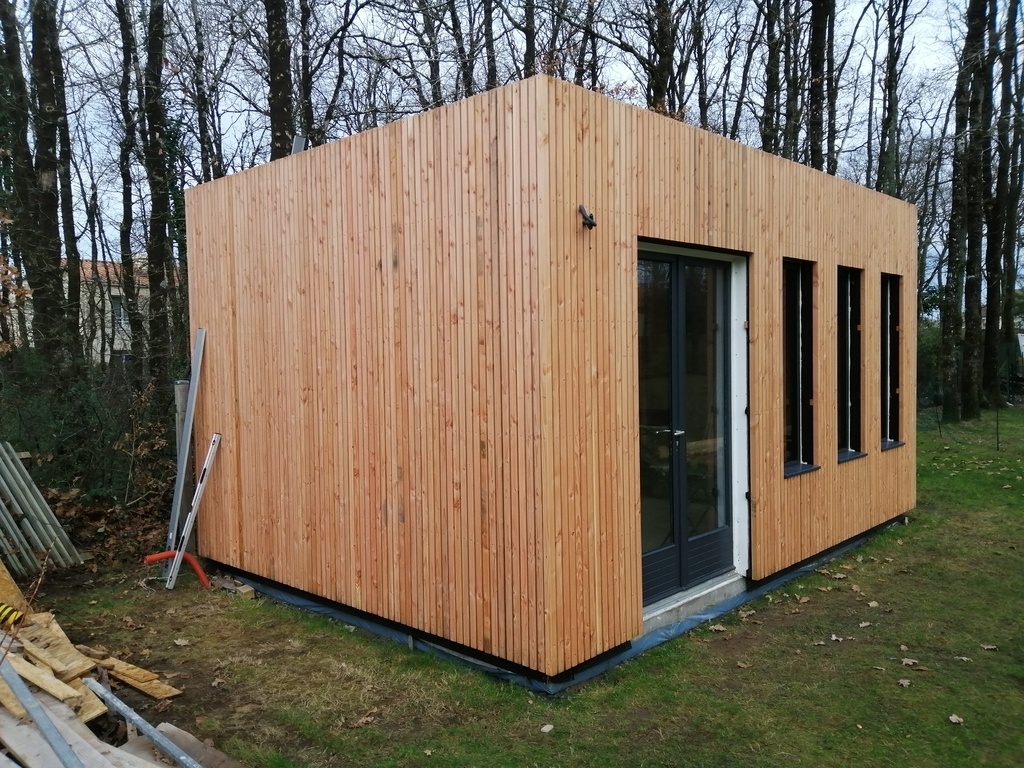

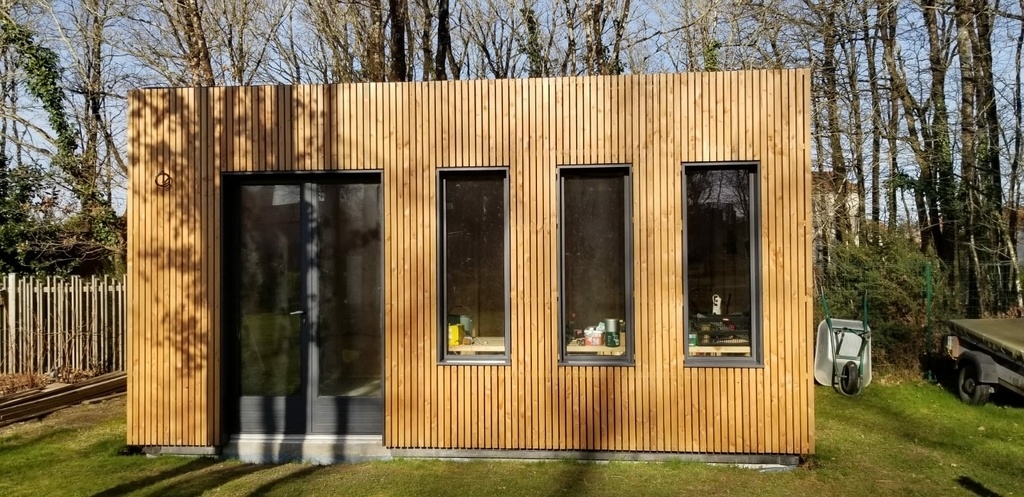

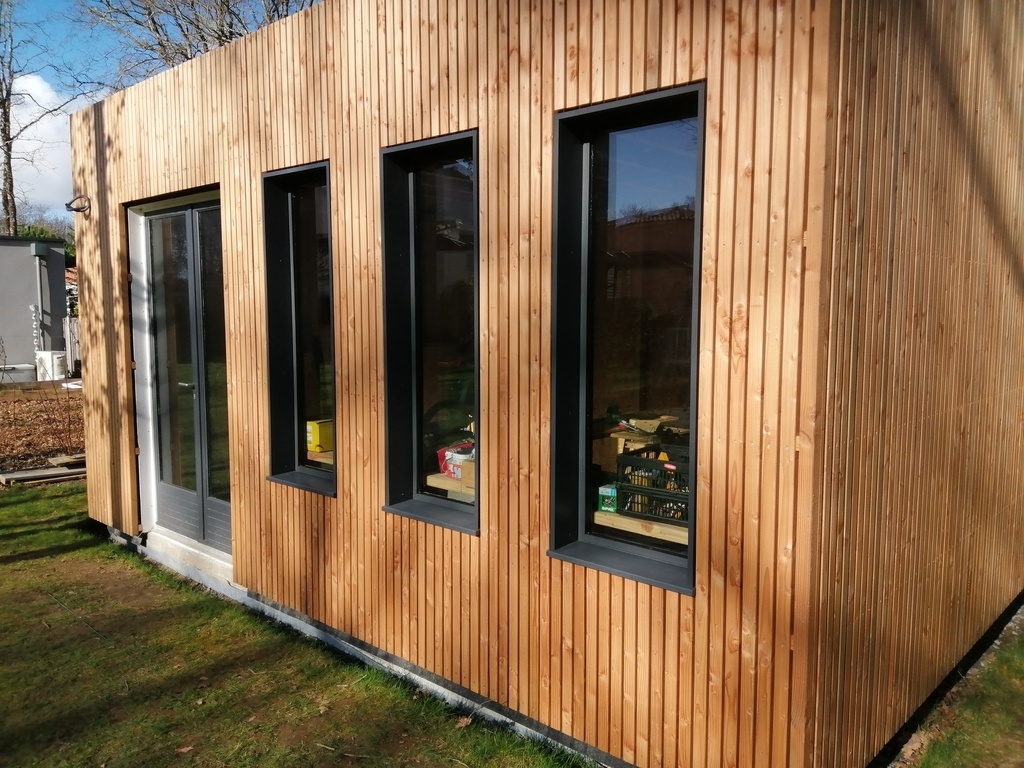

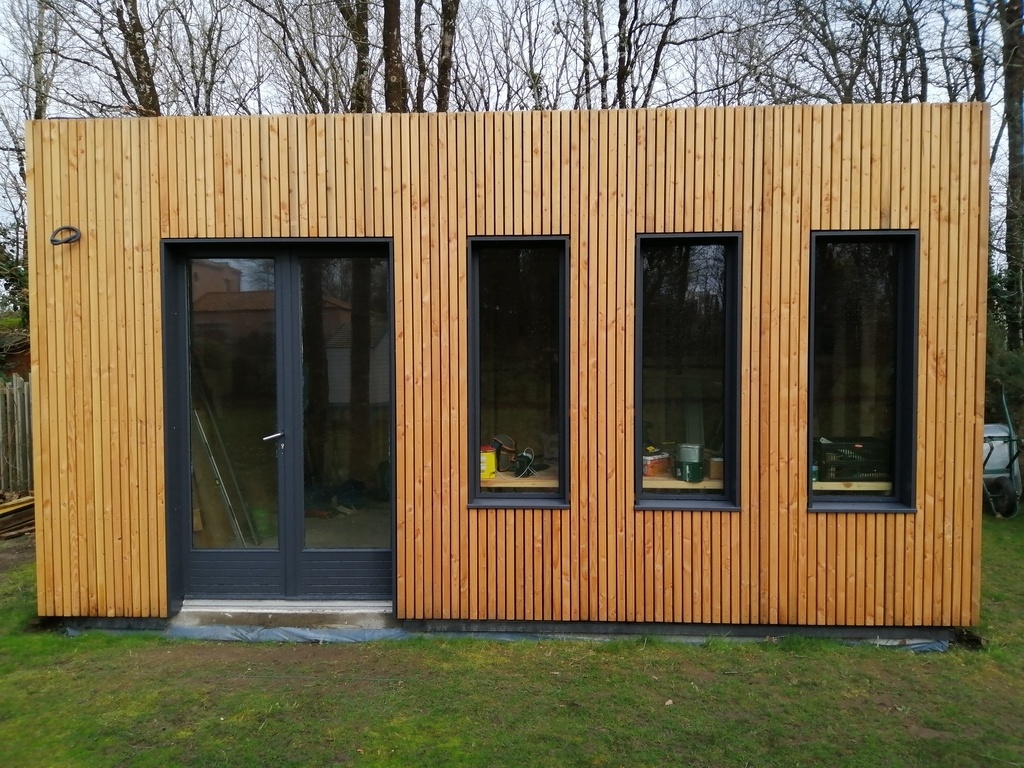

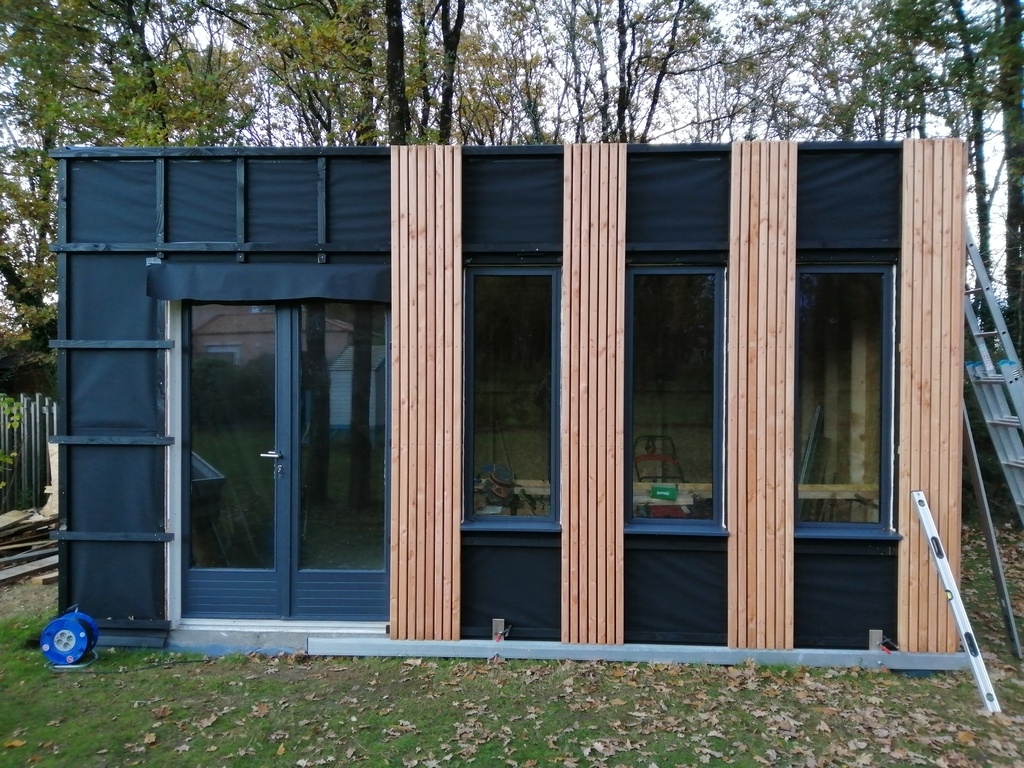

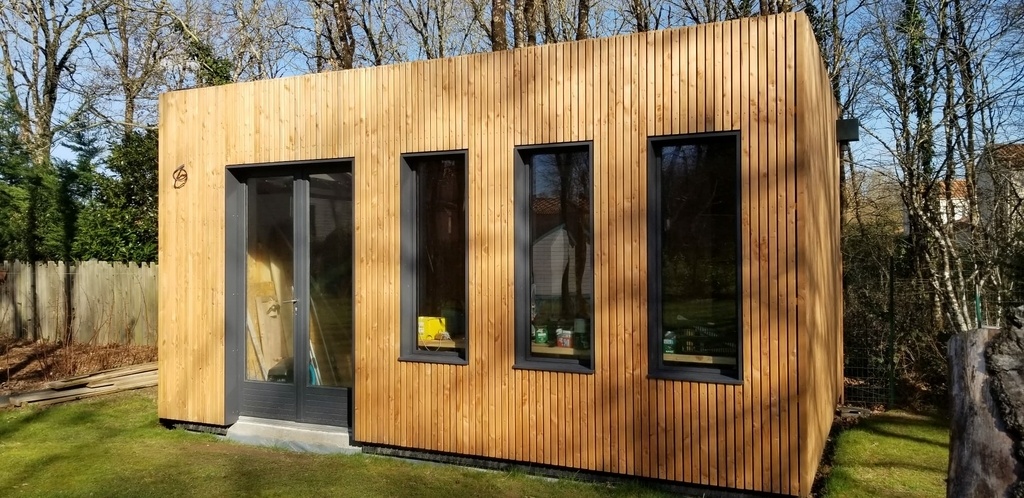

Bardage
Pour moi, c'était l'étape la plus fastidieuse!
En effet, il y avait environ 310 lames de bardage à visser, sans compter les liteaux.
Le choix du bardage est vraiment important d'un point de vue esthétique et d'un point vue coût.
Pour ma part, c'est madame qui a imposé le bardage claire voie vertical. C'est vrai que c'est joli, mais ce n'ai vraiment pas le moins cher....
J'ai donc opté pour du Douglas de section 45x45 espacé de 10mm.
Chaque lame est vissée avec des vis Inox.... ça fait environ 1800vis...

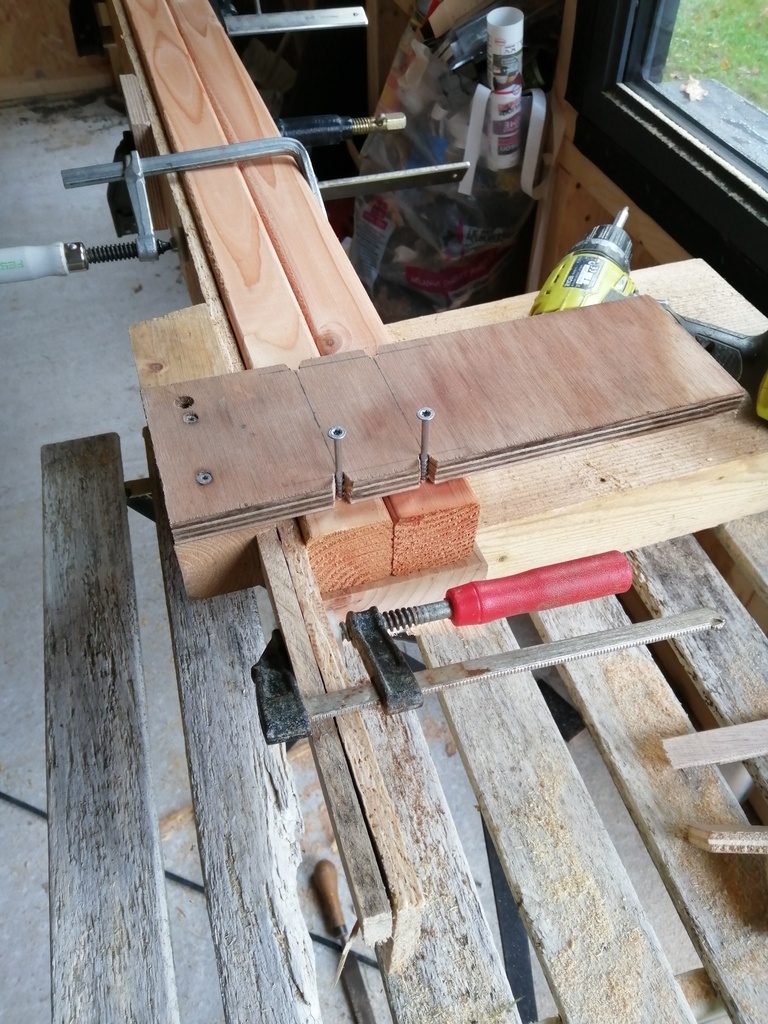

Comme on peut le voir sur les photos, je me suis fait un banc pour accélérer la mise en place des vis. C'était nécessaire !
Je n'ai sans doute pas choisi la solution la plus facile, mais c'était la plus simple pour moi (avec les outils dont je dispose)

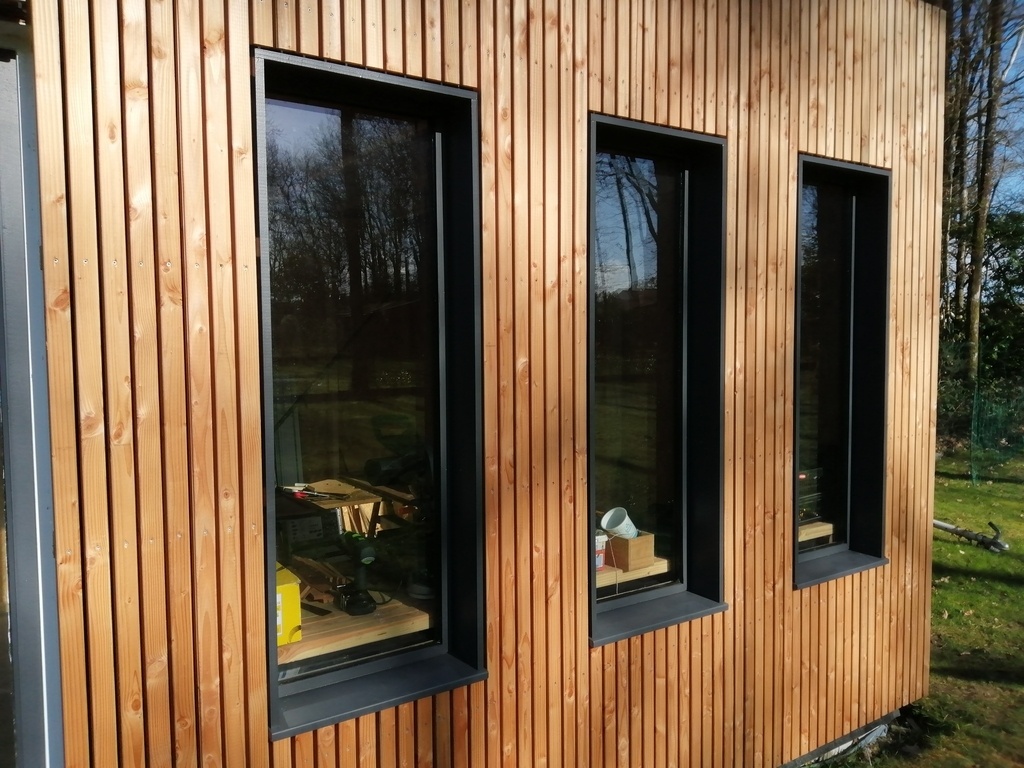

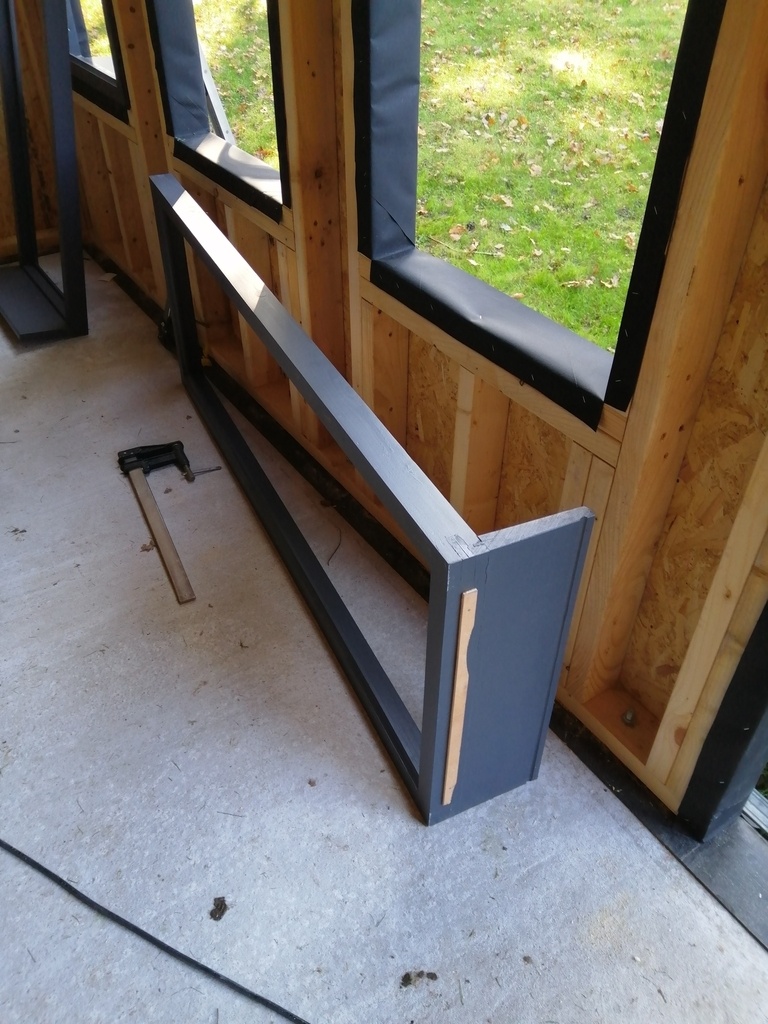

Contours des fenêtres
Pour réaliser les contours des fenêtres, j'ai acheté des lames de terrasse en pin traité classe 3 que j'ai rabotés pour obtenir la bonne épaisseur.
Les planches obtenues sont ensuite coupées aux bonnes dimensions, peintes par les excellents talents de ma femme et vissées en place.
