Bonjour à tous,

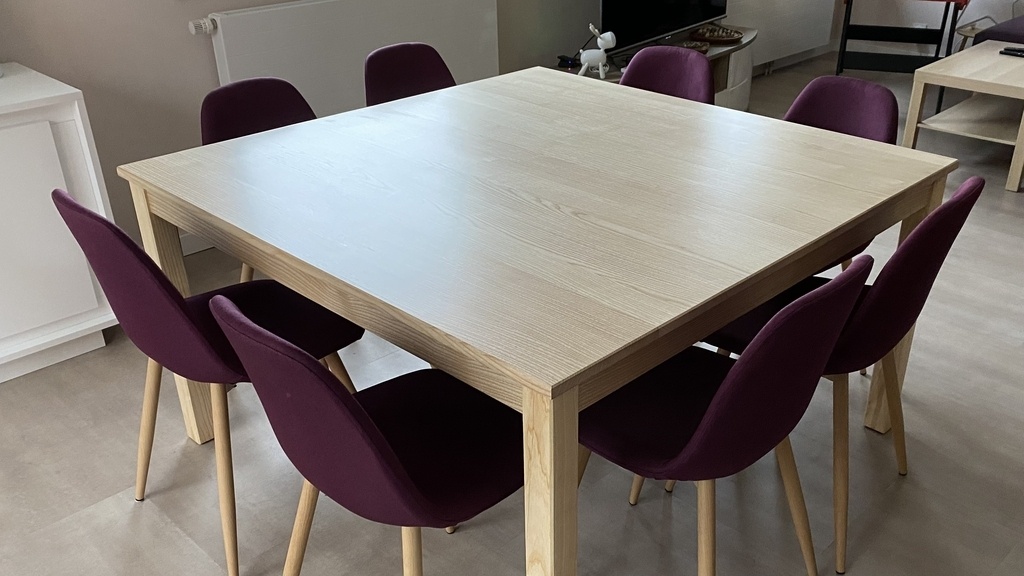

voici une première réalisation, une table carrée, dimension 140 cm x 140 cm , en frêne.
C'est très basique mais cela m'a permis d'avancer dans le choix des mes outils et accessoires et des les prendre en main.

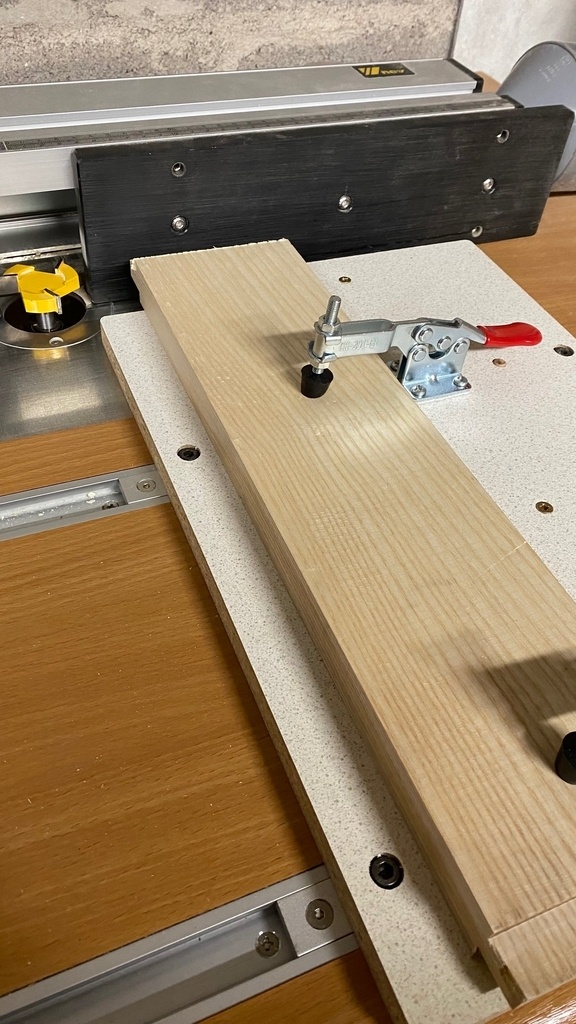

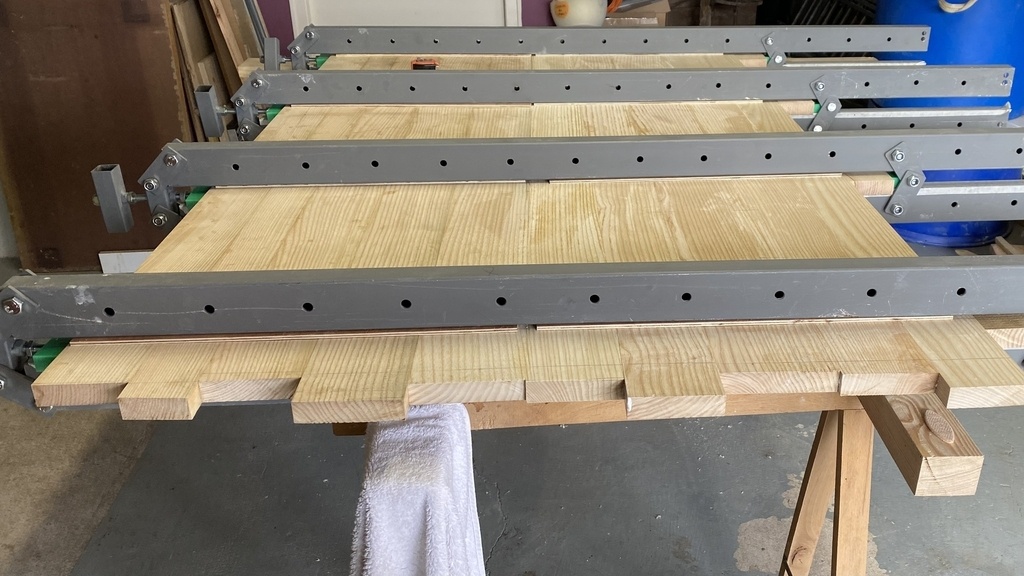

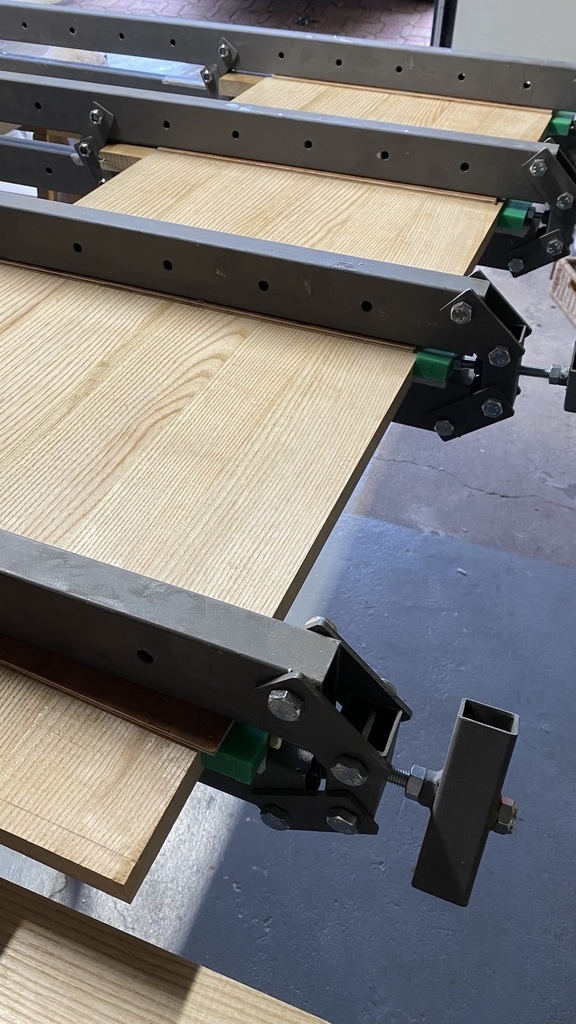

Pour réaliser le plateau j'ai dans un premier temps fabriqué des serre-joints presse :

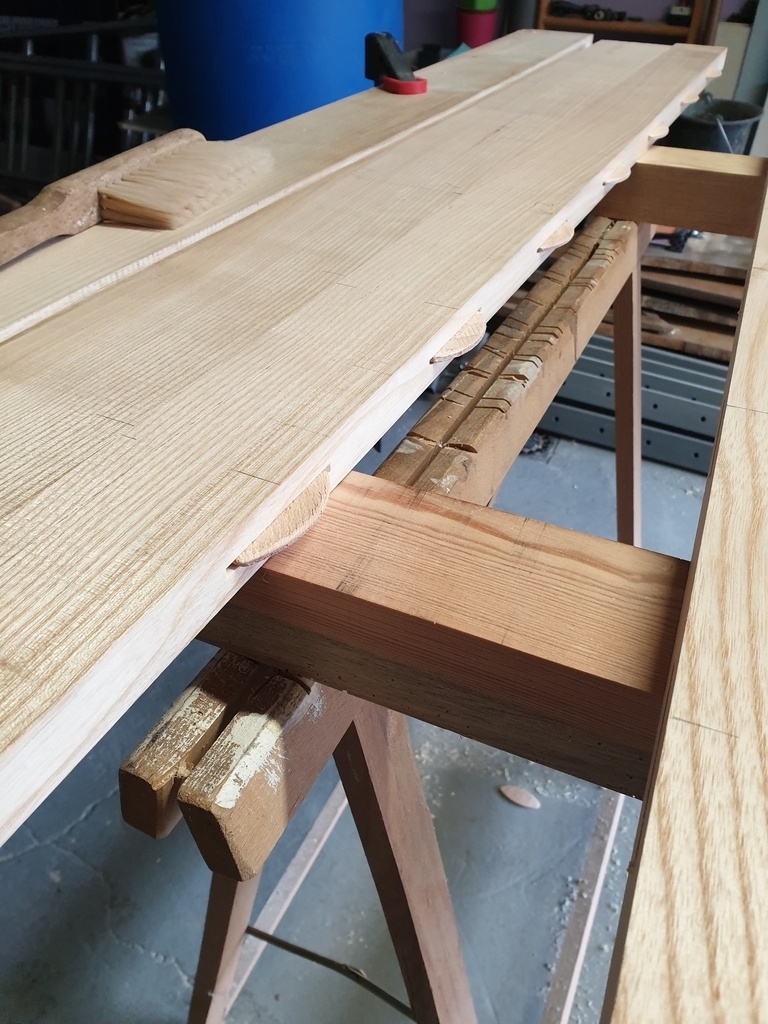

L'assemblage avec des "lamellos" et la lamelleuse MAKITA.

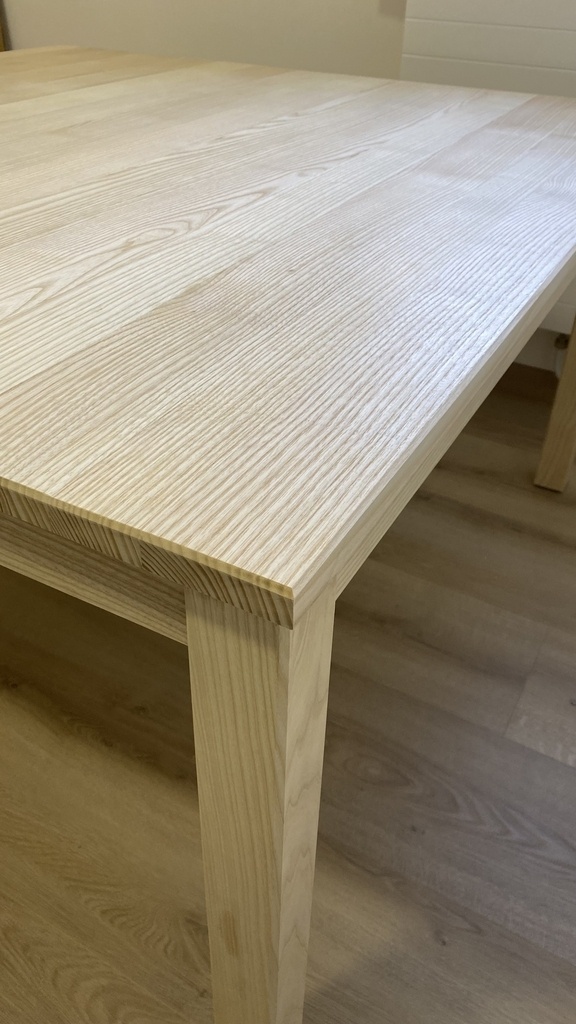

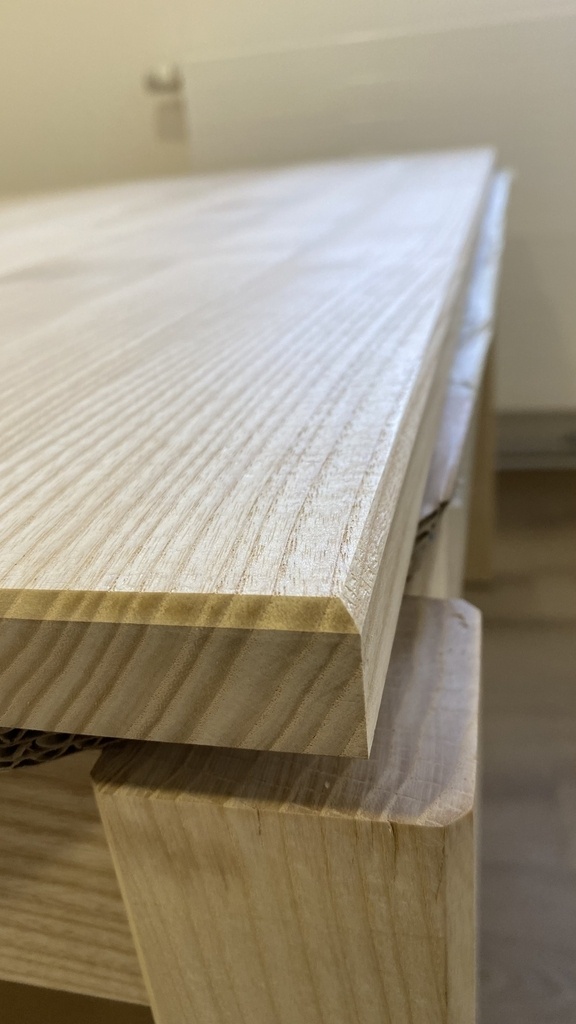

Pour le chanfrein , j'ai réalisé un guide à la CNC afin de faciliter l'utilisation de la défonceuse.
Pour la finition j'ai utilisé les produits de la marque ANOVA :
- Primaire Anti-Tanins PAT400
- Vernis Plan de Travail VPT500
Produits faciles d'utilisation pour une résultat intéressant. à voir dans le temps..

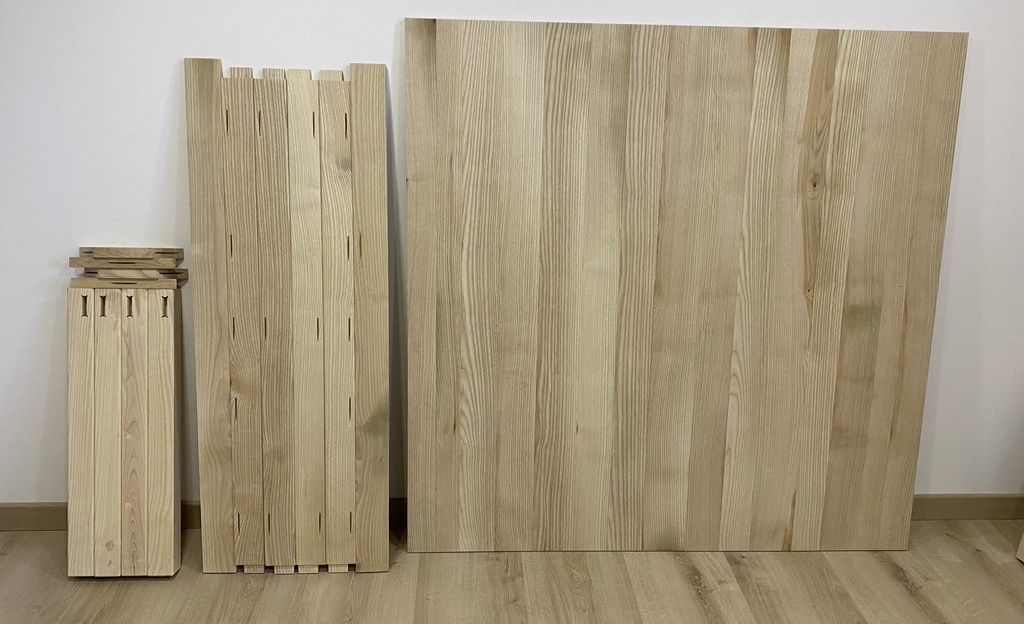

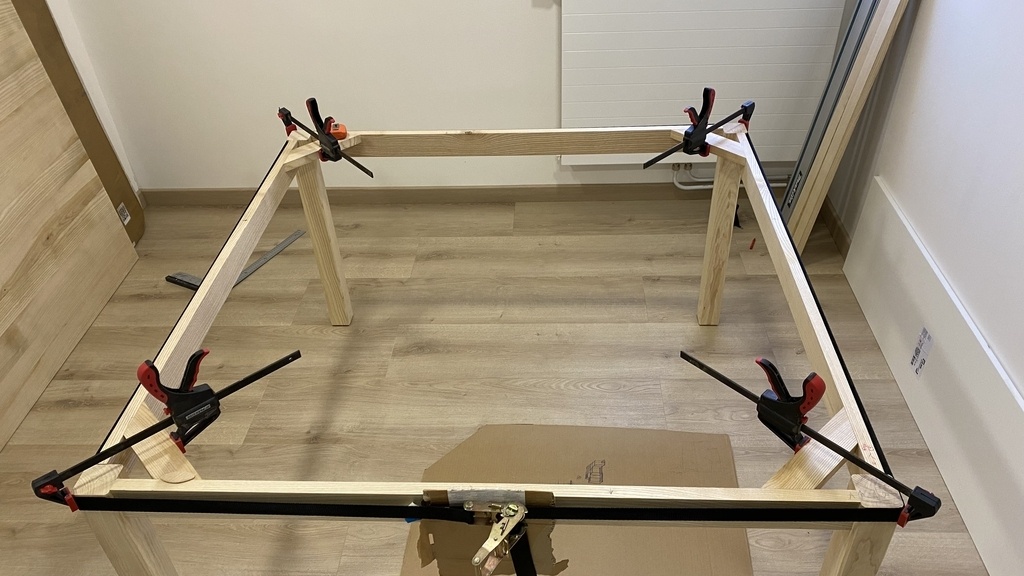

Quelques images de la réalisation.
Licence
Autres créations de
Olivier Vosges
Discussions
Classe!
je trouve que cette table est superbe. J'aime énormément la sobriété du frêne et la précision du chanfrein...

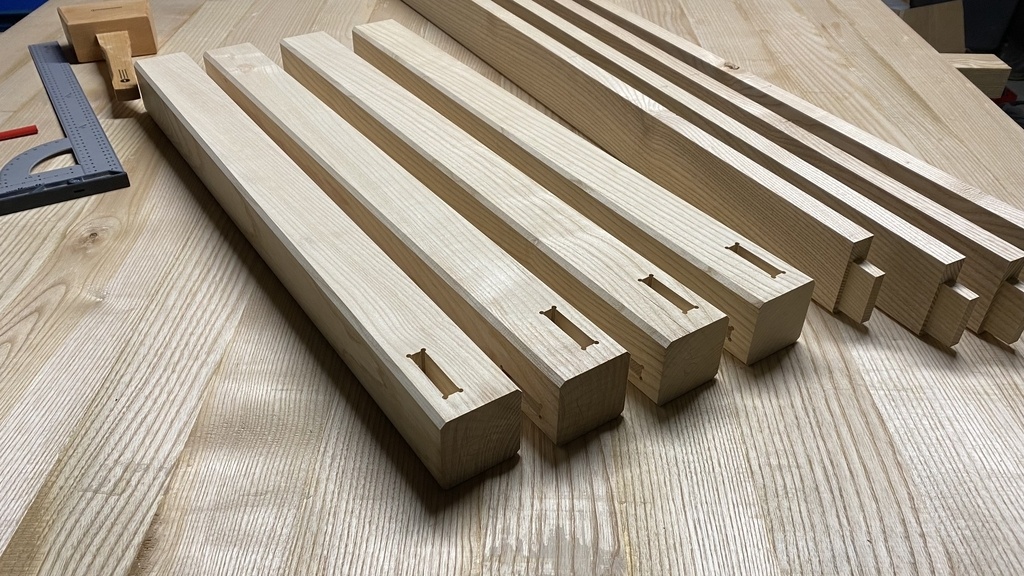

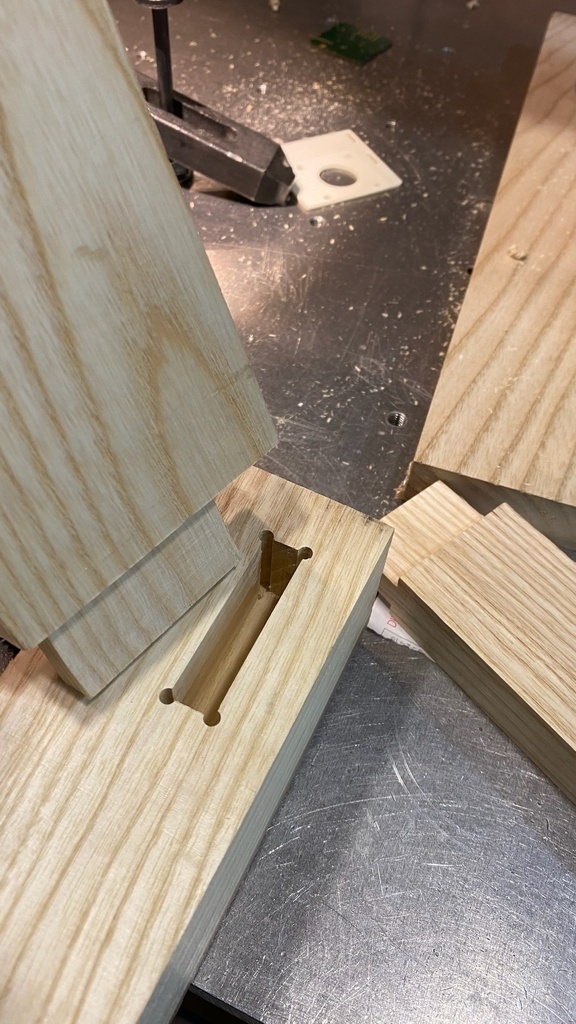

je suis aussi très intéressé (en tant que débutant) par tes mortaises. si je comprends bien tu les fais à la défonceuse mais, plutôt que de finir les coins au ciseau à bois (ou d'arrondir les tenons), tu perces à 3 ou 4mm de diamètre aux coins de la mortaise avant de la défoncer pour que le tenon rectangulaire puisse s'y tenir ? je suppose que ça ne change pas vraiment la force de l'assemblage et ça me semble très ingénieux, mais j'avais jamais vu faire ça.
ghpl Cela a du être réalisé à la cnc, et les trous sur les coins sont des "dogbones", faits automatiquement par la machine pour éviter l'arrondi.
Kentaro ah d'ac, merci ! et... dans l'idée, une approche sans CNC mais en perçant à profondeur avec une perçeuse marcherait aussi ? (mais peut être qu'en termes de temps, ça ne vaut pas le coup par rapport au "cassage" des angles d'un tenon)
pardon si mes termes sont imprécis, je ne suis qu'amateur !
Effectivement j'ai fais les mortaises à la CNC. Je n'ai pas encore fais de montage pour les faire à la défonceuse. C'est le coté pratique de la CNC!...
ghpl ça marcherait aussi c'est comme ça qu'on faisait les équerres dans le temps (Elles sont toujours faites comme ça d'ailleurs pour les équerres de précision)
Après c'est avant tout une question de goût du menuisier tenons arrondis ou non
Vraiment très simple et très jolie !
Pour info, comment as-tu fixé le plateau au piétement ?
D'après les photos on dirait que c'est biscuité aux 4 angles
Bonjour Ara,

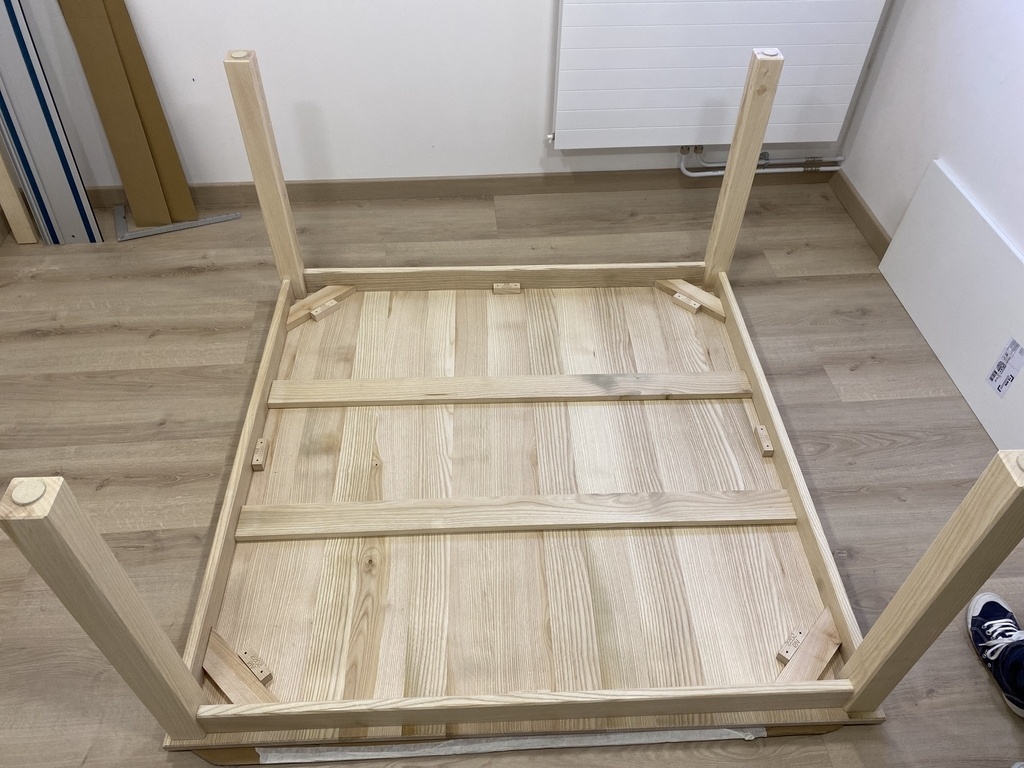

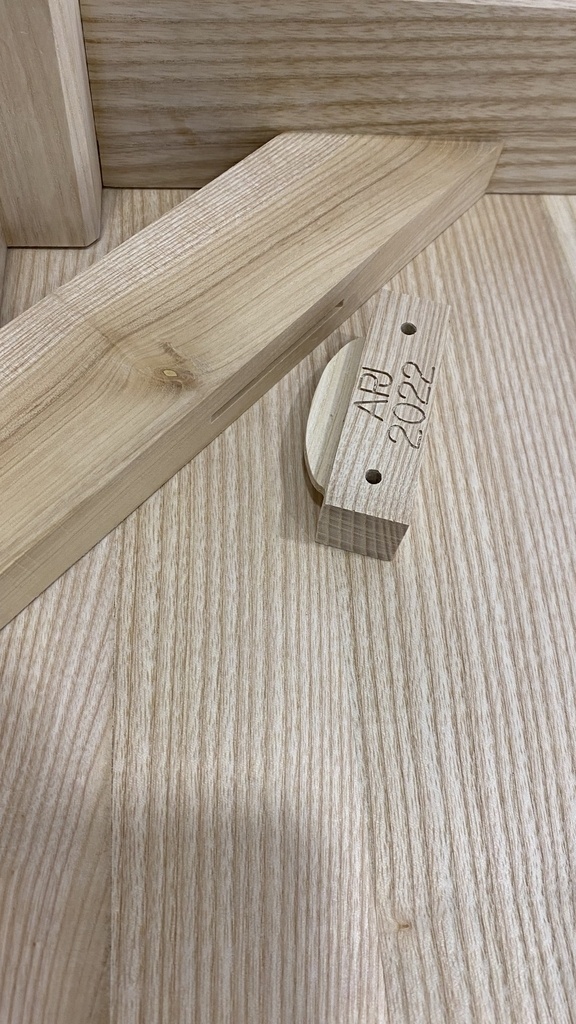

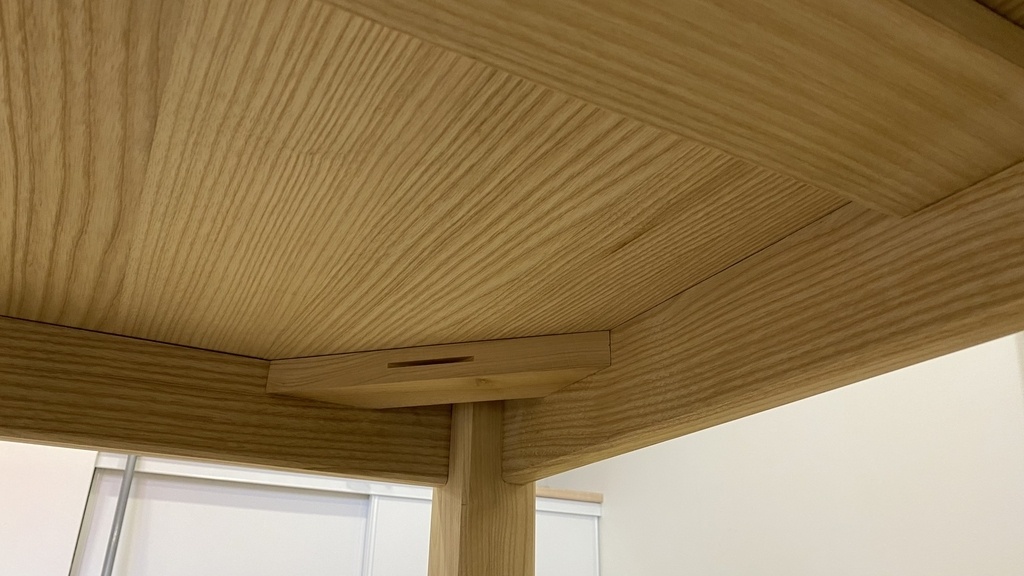

pour tenir le plateau sur le piétement j'ai fais des rainures à la lamelleuse et ensuite des pièces de ce type .
J'ai fais cela pour les 4 angles et les 4 traverses du piétement.
ensuite 2 vis en attendant de mettre des inserts dans le plateau.
Très chouette.
Il est vachement bien ton guide pour l’affleureuse, tu veux pas en faire commerce
Bonjour FBang, merci pour ton message.

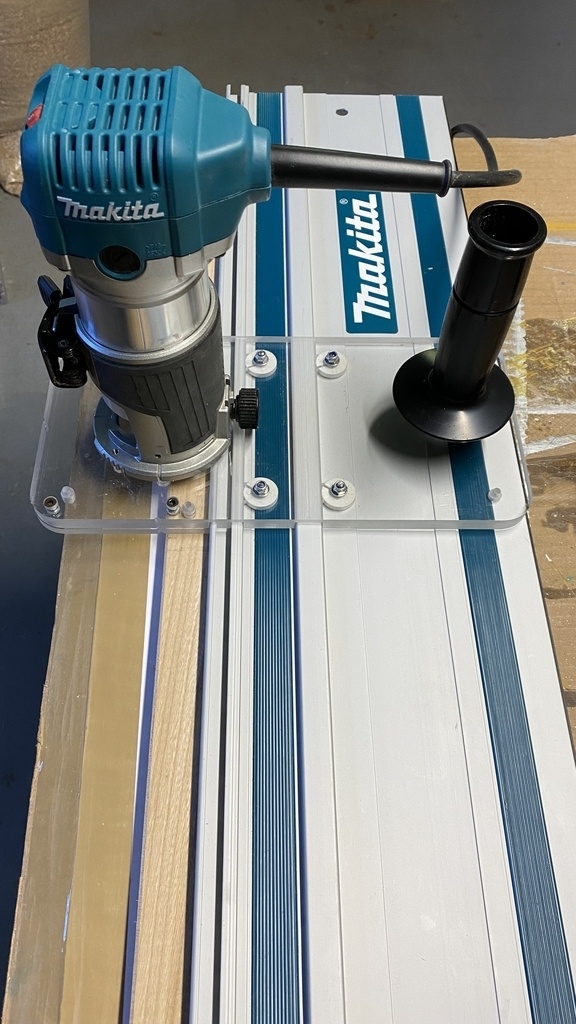

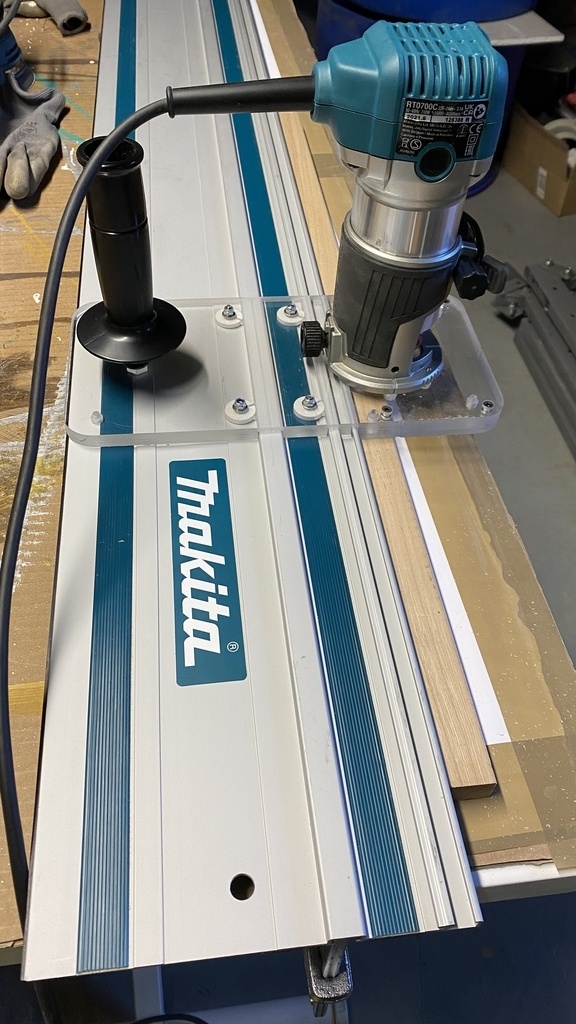

J'ai fais ce guide à la CNC. C'est super pratique avec la règle MAKITA.
Voici quelques photos.
Toujours débutant, puis-je profiter de l’occasion de vous demander quel avantage un tel rail+guide apporte par rapport à une règle ou guide droit serrée sur la surface ? Dans le cas d’une scie circulaire je vois (pas de risque de déporter le trait de coupe vers l’extérieur du guide, sur la droite, grâce aux rails) mais j’avais cru comprendre que la rotation de la fraise « plaquait » l’affleureuse contre le guide en tout état de cause ?

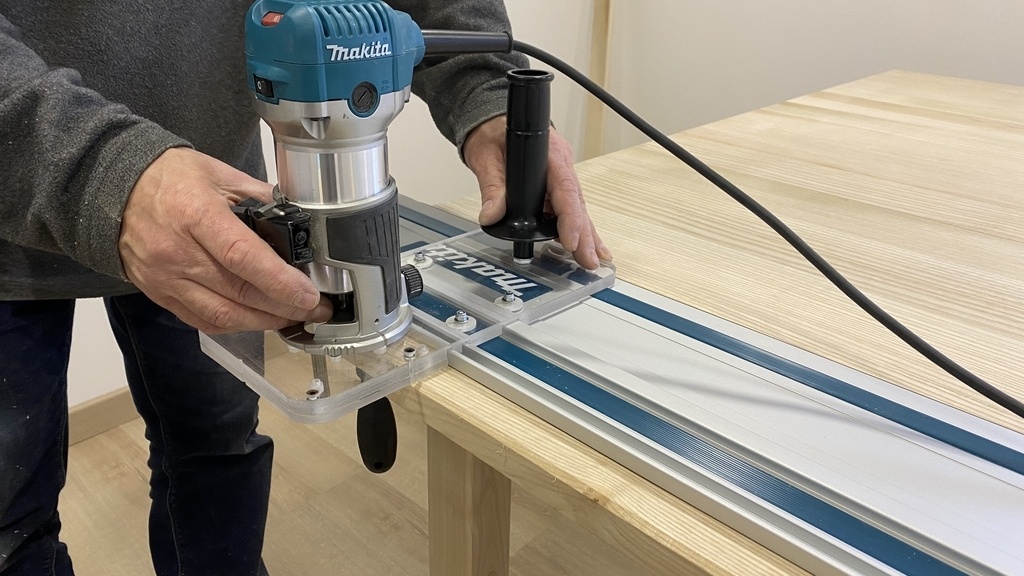

Je suis débutant dans l'utilisation de la défonceuse. J'ai plus l'habitude aux machines numériques ! Dans la cas de défonceuse et pour faire le chanfrein du plateau de la table je ne voulais pas prendre de risque de faire cela à la main. Il me fallait quelque chose de stable et fiable pour guider la défonceuse. Comme j'avais un rail MAKITA (excellent produit) j'ai fais ce guide qui coulisse dans le rail et j'ai vraiment un montage fiable et sans risque (ou peu) d'abimer la pièce de bois à usiner.
Ce guide adhère bien sur la pièce à scier ou à défoncer et en plus on peut mettre des serres joint qui se glissent sous le rail et çà par rapport à une règle classique et des serres joint qui dépasse et qui gênent, je trouve que c'est extrêmement pratique.
olivier88 merci pour le retour ! encore bravo pour la table, c'est inspirant
Superbe réalisation ! Sans vouloir être indiscret, mais juste pour avoir une idée du tarif, voulant moi aussi refaire ma table de salle à manger, je n'ai absolument aucune idée de combien cela pourrait coûter...Quelles dimensions de plateau et quelle quantité de bois as-tu acheté ?
Encore une fois, félicitations pour cette première réalisation magnifiquement réalisée !
Bonjour Matt76,
concernant la dimension de la table c'est 1,4m x 1,4m.
Pour le bois c'est du bois très ancien stocké depuis 30 ou 40 ans .. , d'un ancien menuisier de ma ville.
Concernant la quantité , je ne peux pas te donner une info avec précision.
Ce que je constate c'est qu'il y a beaucoup de chutes quand on veut prendre que les "beaux" morceaux d'une planche qu'il faut déligner dans un premier temps.
Belle réussite pour une première !
Très joli! et très belle "première".
Par contre je ne comprends pas comment ton grand plateau va vivre dans le temps : tes traverses n'ont pas l'air fixées, donc ne serviront pas à la structure de ton plateau? En largeur, tu donnes la possibilité de bouger grâce aux lamellos, c'estça?
Bonjour AnneLise,
merci pour le message.
Les traversées sont fixées avec des lamellos et collées.
Le plateau est fixé par 8 points et si besoin sur les traverses. Je ne sais pas si c'est bien ... mais je vais voir ce que ça donne à l'avenir.
Belle création !
Je suis justement en cours de fabrication d’une table très proche de celle-ci mais en Chêne et avec rallonges.
Merci , dans l'attente des photos !
C’est propre et net, bravo!
Par contre je n’en comprend pas l’utilité de ton gabarit pour l’affleureuse. On utilise plutôt une fraise à roulement ou bien un roulement réglable fixé à l’affleureuse elle même.
Peut être n’avais tu ni l’un ni l’autre? Mais ce gabarit sera très utile en revanche pour des rainures par exemple.
Merci baaat,
en fait n'ayant que très peu d'expérience avec ma défonceuse j'ai préféré un bon guidage et être sur de ne pas abimer le plateau lors du chanfreinage des bords du plateau!!! j'ai joué la sécurité ! je bricole beaucoup avec une CNC donc la fraise et le roulement en appui c'est pas trop mon truc , mais ça va venir....
