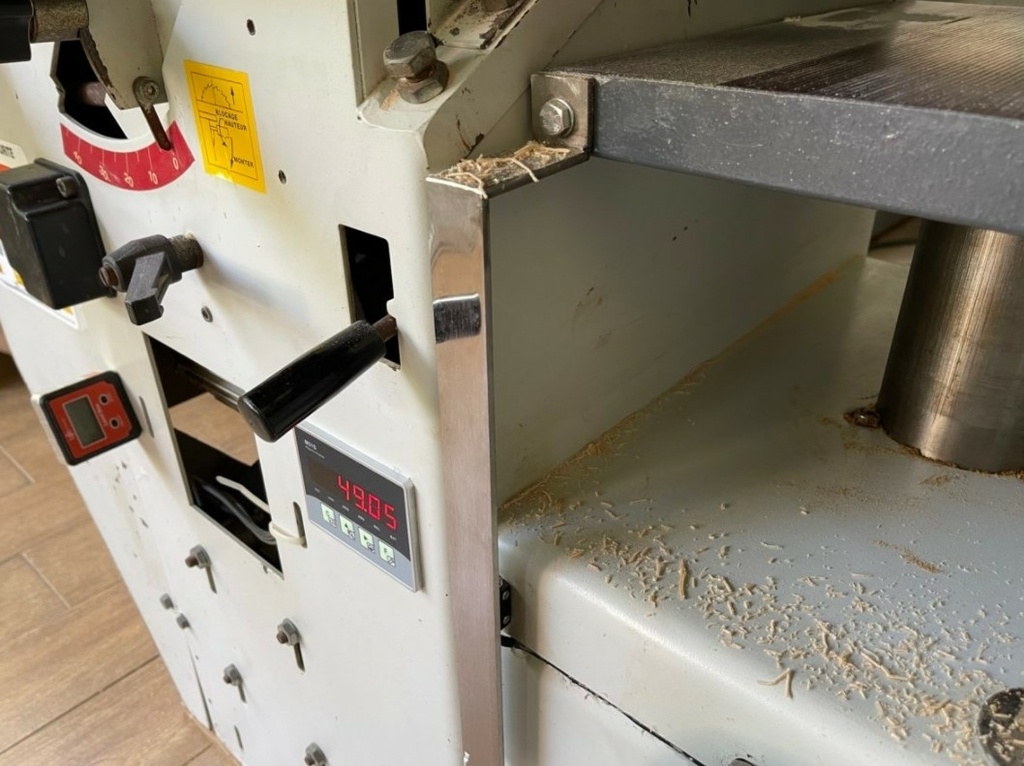

Affichage digital sur raboteuse


Permet un affichage digital sur la raboteuse.

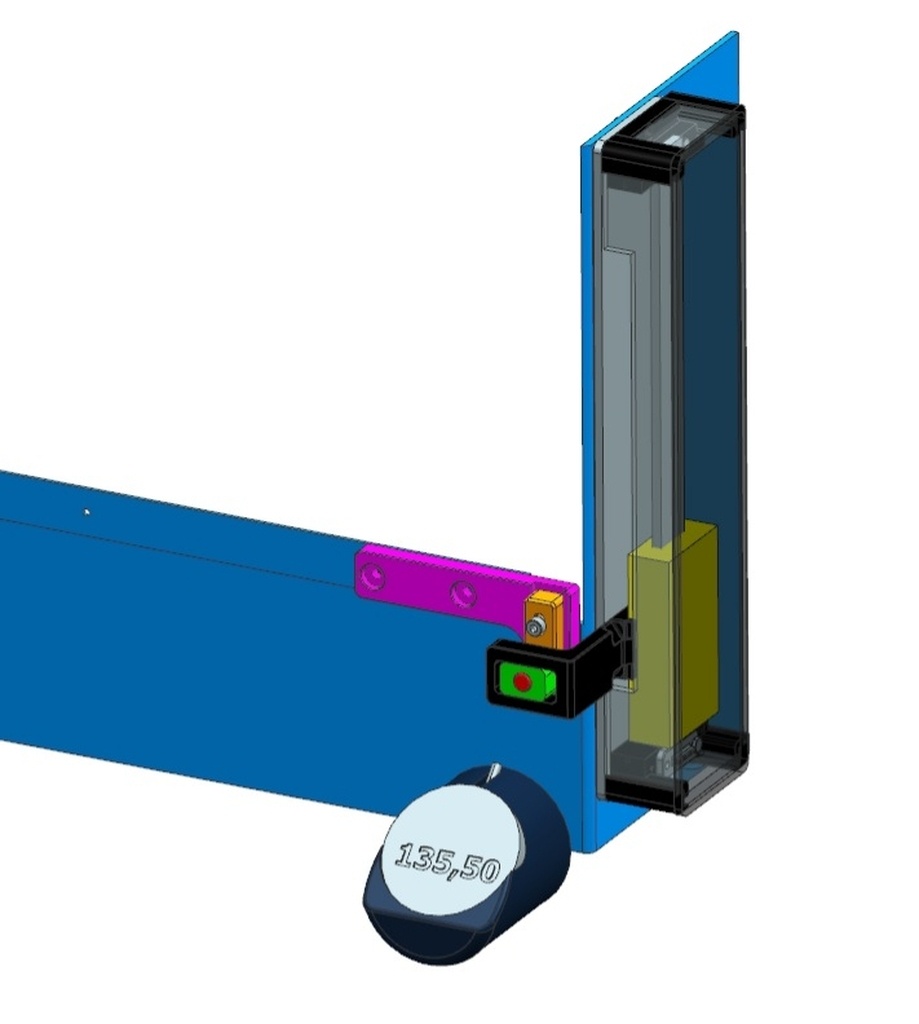

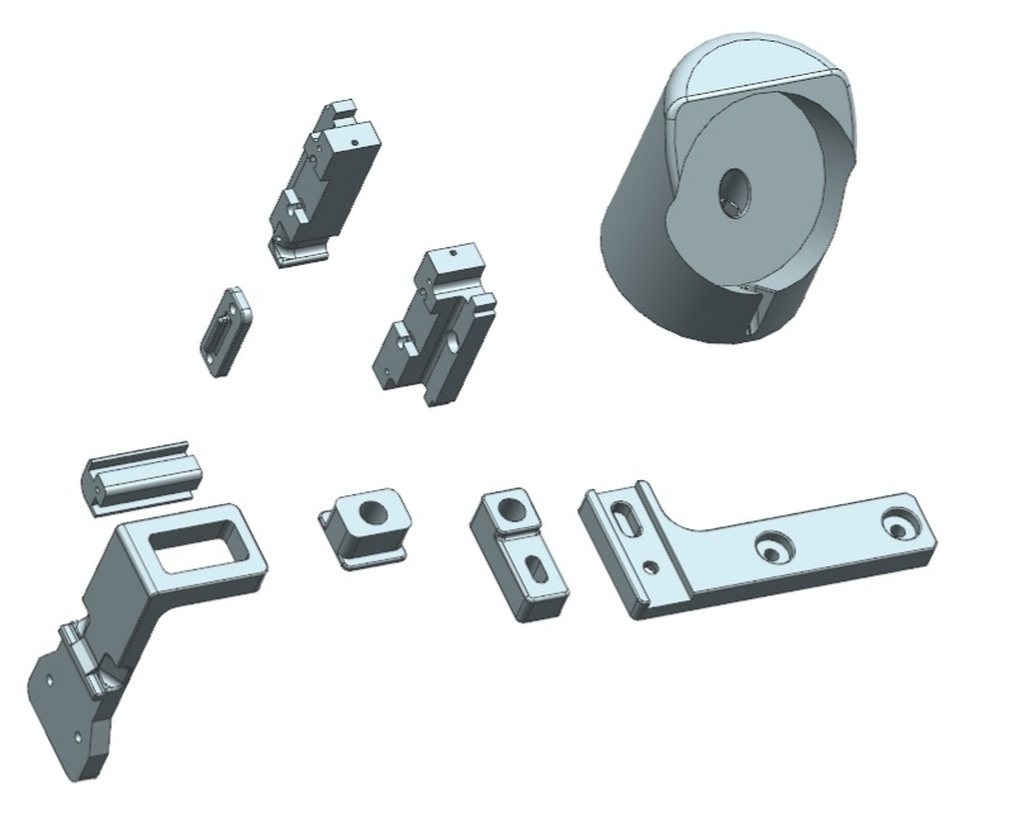

J'ai mis sur la dernière photo , les pièces qui sont réaliser avec une imprimante 3D.
J'utilise du plexi ep 4mm pour faire le capot.
J'ai acheté une règle numérique de 150 mm de course (réf akozon digitale numérique 150mm prix environ 50€) car sur mon optal je rabote 150 mm max.

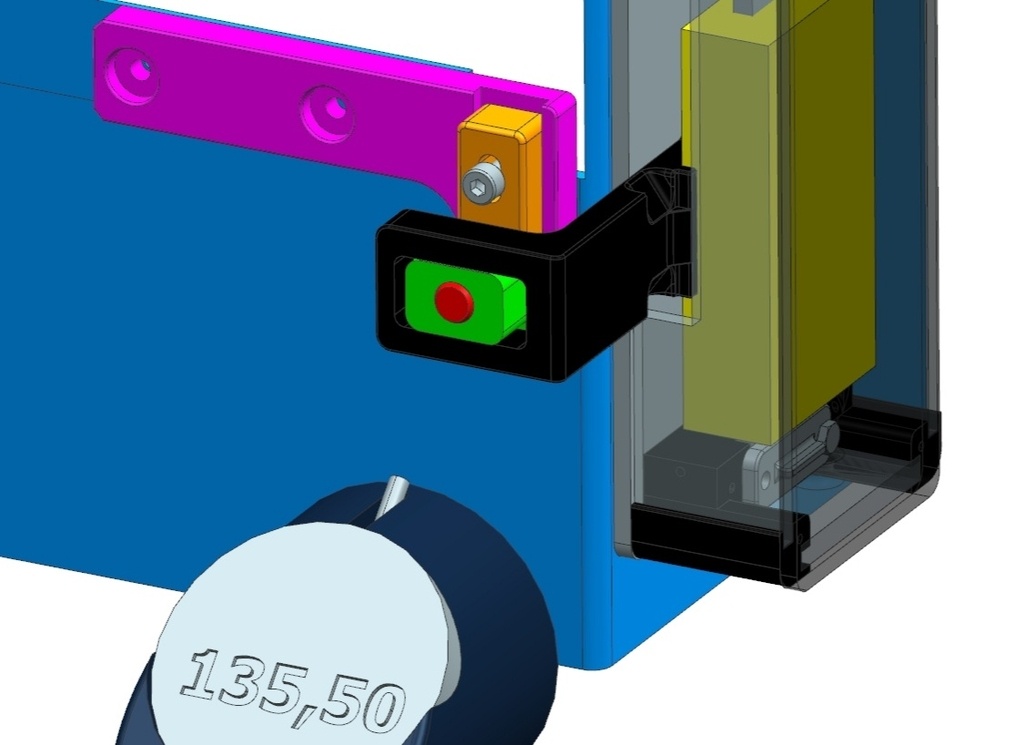

La pièce rose est fixé sur la table de rabotage (sur 1 trou existant , le 2ème est à contrepercer)
la pièce rouge est une goupille de 8mm.
La fourchette noire est fixé au mobile de la règle digitale.
J'ai mis un règlage entre la pièce rose et orange: cela permet de règler précisément la valeur affichée)

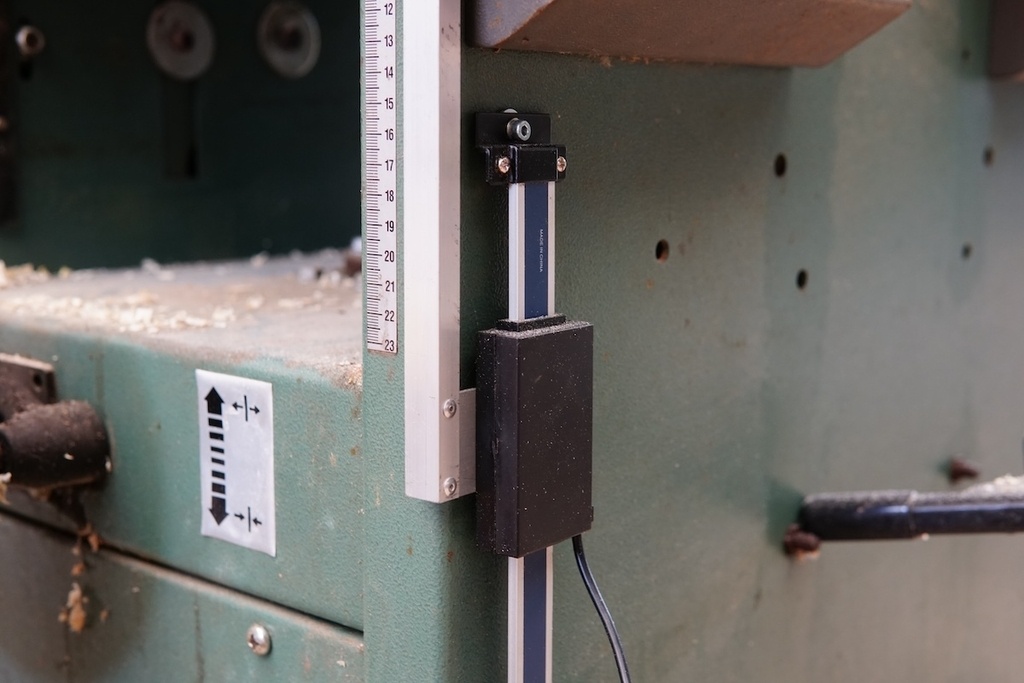

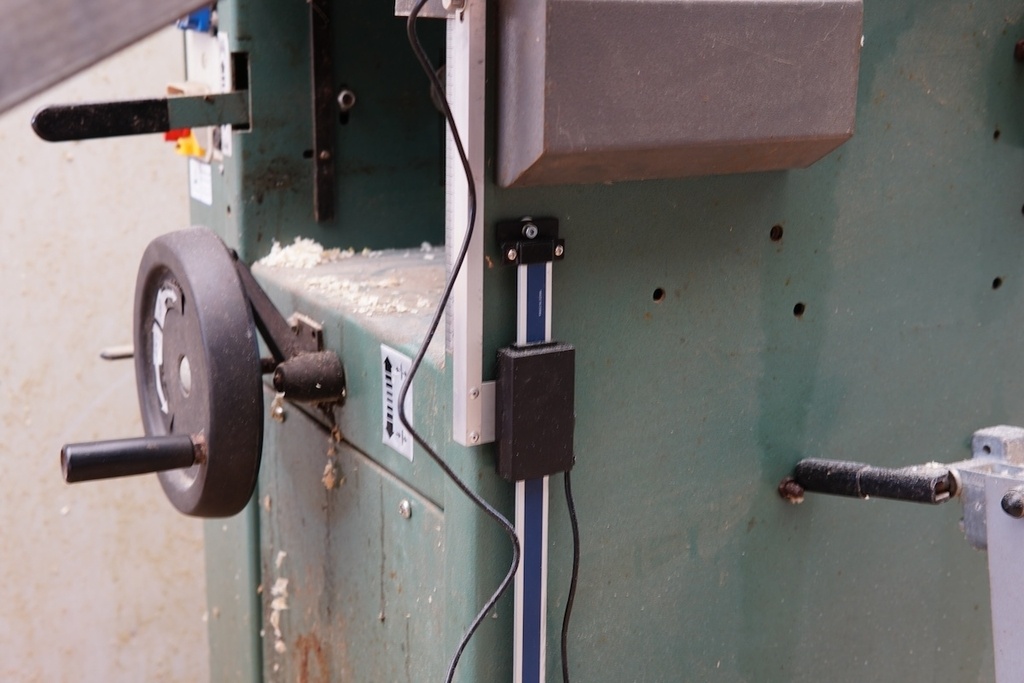

Principe: quand je déplace ma table de raboteuse, je déplace la fourchette noire qui est reliée à la règle numérique qui me donne en temps réel la cote de la raboteuse.
Pas de contrainte sur la règle numérique à cause de l'utilisation de goupille avec lardon mobile.

a votre dispo si besoin

Mis à jour

Discussions

zebulette  a publié la création "Affichage digital sur raboteuse".
il y a 3 ans
Kentaro
( Modifié )

ça marche comment ? il y a un encodeur ? tu l'as fabriqué toi-même ?

ninicocolaslas
( Modifié )

on dirai un vérin ou un encodeur linéaire

LCasa

Plutôt un capteur linéaire de ce genre : capteur linéaire
C'est une bonne idée je trouve. Le capteur vient d’où ?

zebulette

Akozon Digital Numérique Pieds à Coulisse Linear Scale Kit de lecture LCD pour Balance Linéaire Précise 0-150mm

zebulette

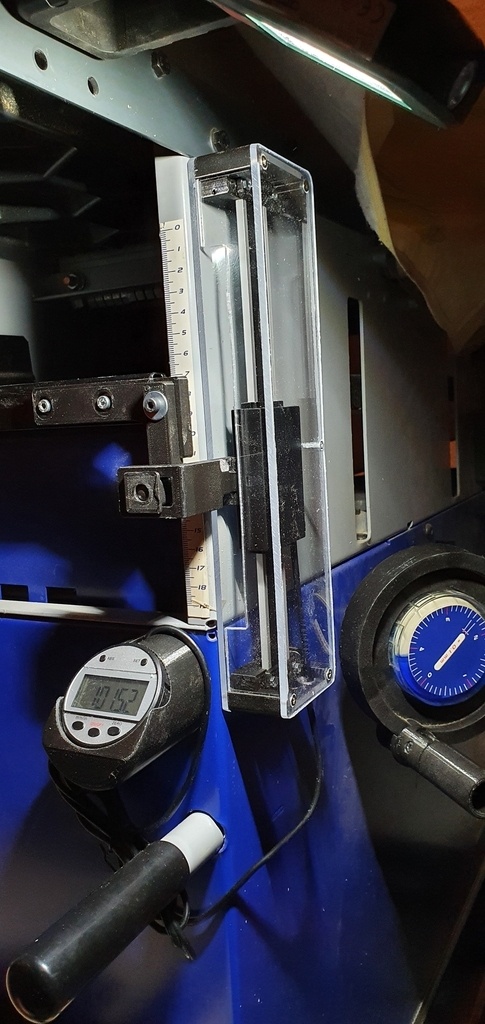

J ai réalisé les pièces en impression 3D , carter en plexi de 4mm et achat d 'une règle digitale de 150mm suivant capacité machine

camariad
( Modifié )

salut, c'est super !
Je pense que ça intéresse beaucoup de monde, du coup ça manque un peu d'explications sur le principe, les produits (quoi, ou et quel prix), l'installation et le réglage...
si tu peux nous renseigner sur ces points ce serait super
Merci

zebulette

voir publication mise à jour

flonflon
( Modifié )

Je suis très intéressé aussi

zebulette

voir publication mise à jour

Dimi
( Modifié )

J fais la meme chose sur ma Lurem, le probleme c'est avec le jeu dans la colonne, c'est un peu compliqué pour que la valeur réelle soit la valeur affichée. 9A bouge à la passe, l'afficage digital etant fixé sur l'index Lurem qui est solidaire de la table. J pas fait un superbe support pour la visu, je me sers des aimants. Et, j juste fixé avec une patte en alu la partie mobile sur l'index de la regle Lurem. Par contre c'est gourmand en pile...

Laurent51

Bonjour,
Pour ma part, j'ai posé le Wixey WR550 sur ma Robland HX310, je ne voyais pas comment faire autrement: impossible de fixer en deux points la règle fixe…
Par contre, ce modèle ne consomme pas trop de piles.

jok

Bonjour,
Qu'est-ce que tu appelles gourmand en piles.

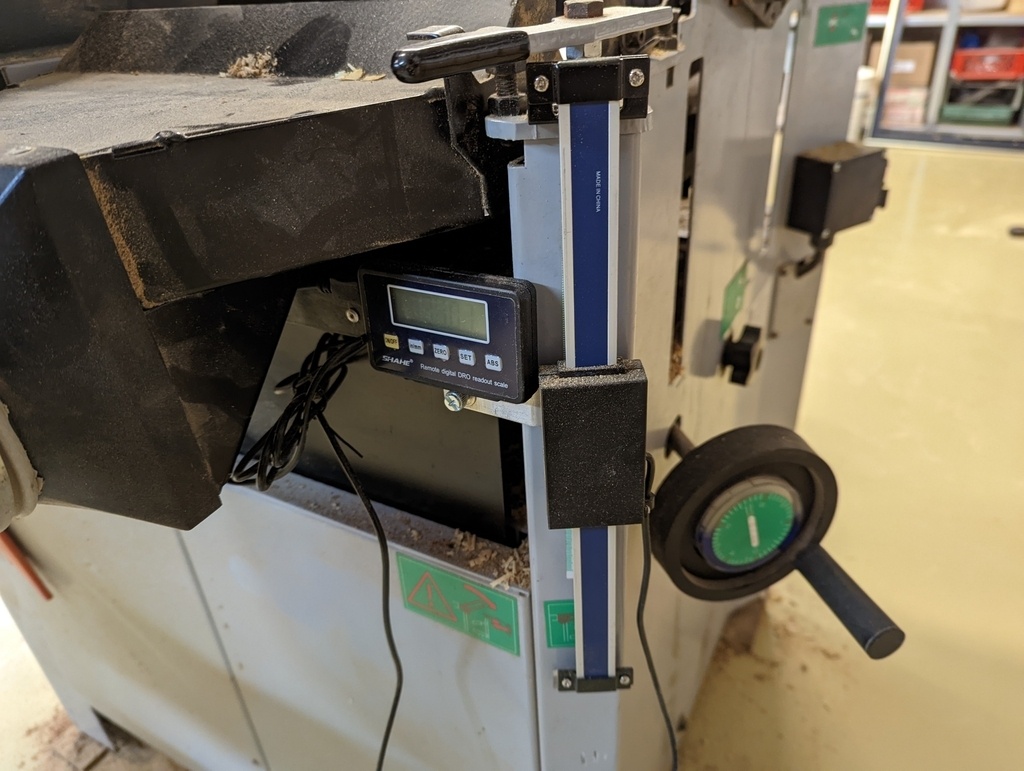

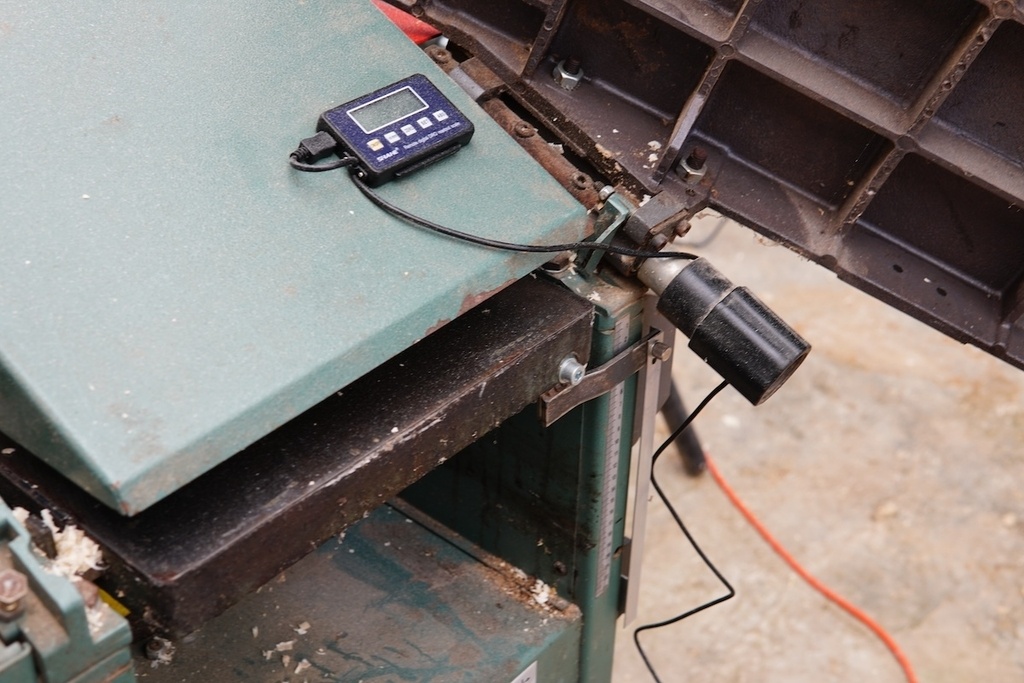

J'ai commandé sur Ali express un modèle 300 mm de la marque SHAHE et la c'est plus que gourmand en pile, c'est un véritable cour-circuit je mets deux piles neuve le matin j'utile la raboteuse ( voir photo) et les jours suivants quand je veux réutiliser ma machine cela ne marche plus et je dois changer les piles.
Donc durée de vie des pile une journée ça me parait anormal. J'ai commandé en février 2024, le modèle ( Shahe 0-150mm/0-200mm/0-300mm 0.01mm DRO lecture numérique à distance magnétique échelle linéaire numérique affichage externe) Je l'ai installé dès réception début mars. Cela fonctionnait. Empêché par des problèmes personnels je ne l'ai réutilisé qu'en automne 2024 et la pareil, piles neuves mais quelques jours plus tard, lors d'une utilisation de la machine, plus d'affichage, en plus nécessité de bidouiller pour refaire l'étalonnage de la mesure. Donc à chaque fois je devrais changer les piles et donc je ne l'utilise plus et je viens de faire une réclamation au vendeur qui va me rembourser. Je ne sais pas si je vais racheter une nouvelle échelle linéaire, vais-je en trouver une fiable qui ne consomme pas trop de pile?? si quelqu'un a une bonne référence, je suis preneur.

NE555

jok Je viens de monter la même règle sur le même rabo/dégau.
J'ai pas l'air d'avoir ce problème. J'ai tourné plusieurs heures il y a quelque jours et les piles sont toujours bonnes.
Je vois deux problèmes possibles : la qualité de tes piles ou un problème d'humidité.
Les 2x CR2032 sont en parallèle. Si une seule a un problème, elle peut vider l'autre.
Je vais voir comment ça se comporte ensuite, mais une solution est d'ajouter un boîtier de 2 piles AA en série pour avoir plus d'autonomie.

jok

Oui, mais comment réaliser un tel montage???

NE555
( Modifié )

jok Les 2 piles lithium CR2032 sont en // donc le boitier est aliment en 3 V.

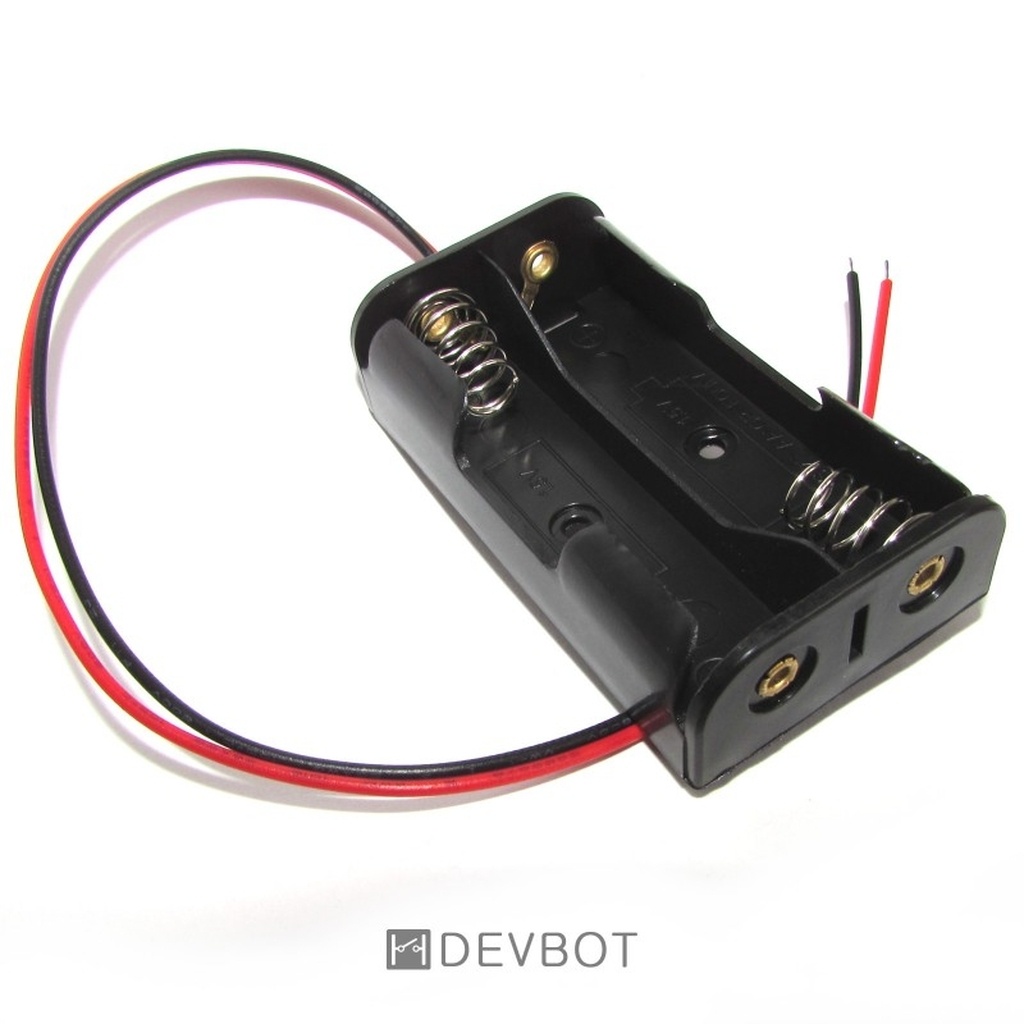

Tu peux remplacer les piles par un porte pile de 2 piles AA, ça sort également 3 V :

zebulette

oui ca fonctionne aussi mais il ne faut pas mettre de contrainte dans la règle numérique
normalement on rabote en ratrapant le jeu dans la colonne comme en fraisage donc ce n'est pas gènant.
J'ai remis d autres explications de ma solution

fred01
( Modifié )

bonne idée il faudra que j étudie ton montage quand j aurais le temps

Bruno Bosquet

Ca fait un bout de temps que j'hésite à faire la même chose. Je trouve cela intéressant mais je me pose la question de l'utilité : gadget ou réellement utile ? J'avais également vu cette réalisation avec un autre type de capteur un peu plus cher mais dispo pour des plus grandes longueurs (échelle de déplacement linéaire magnétique)
La réalisation vient de Frederic (atelierlutheriepassion), vue sur un forum de Tout-En-Bois.

NE555
( Modifié )

Je déterre le sujet. Je veux faire la même chose sur un rabot dégau Kitty. Je voudrais savoir comment vous faites le zéro. Vous montez la table jusqu'à toucher l'arbre et vous faites le zéro ?
J'aurais pensé raboter une pièce et saisir la valeur mesurée au pied à coulisse. Mais ça ne semble pas possible.
Ou alors vous travaillez en relatif et non en absolu ?

zebulette

Non en absolu
Le réglage se fait avec la pièce orange.

NE555
( Modifié )

C'est quoi "la pièce orange" ? Une cale calibrée ?

PS je crois que je viens de comprendre. Tu parles de la pièce orange de réglage que tu as fait en 3D ? Donc tu règles cette cale pour avoir la bonne valeur ?

zebulette

Oui exactement
Une équerre qui coulisse avec une lumière qui permet le réglage du 0

NE555

OK merci. Je vais commander une règle numérique pour voir les possibilités.

NE555

J'ai reçu une règle Shahe, la même que Dimi. Je suis surpris car le mode absolu n'est pas du tout absolu, mais relatif au point zéro saisie manuellement. Je suppose qu'ils fonctionnent tous de cette façon.
Du coup je ne comprends pas comment vous faites le zéro. Vous remontez la table au max et vous faite un "zéro" ?
Dimi tu dis que ça bouffe des piles. Donc quand la pile doit être remplacée, le zéro est perdu (j'ai vérifié) et tu refais le "zéro" ?

zebulette
( Modifié )

Voici le modèle que j'ai installé
amazon.fr/Akoz...170&sr=8-13
Réglage du zero: je remonte la table au maxi et après j'ai une équerre réglable de 10mm qui permet de faire le zero

NE555
( Modifié )

OK je comprends.
Oui il fonctionne comme le mien, c'est d'ailleurs la même notice.
fr.aliexpress....6370000629.html

Seb62

Bonjour montage très bien fait j'envisage de faire la même chose sur la même machine avez vous les plans pour les pièces en impression 3d.merci

zebulette

Bonjour
Oui j'ai les 3D
En stl ?

Seb62

Il est possible de les avoir ?

Seb62

zebulette est-il possible de les avoir ?

zebulette

Bonjour
Je vais chercher et je les partagerai

Seb62

zebulette ok merci beaucoup

zebulette
( Modifié )

J'ai investi dans une LC260 à la place de mon optal.
Je vais m orienter vers un indicateur de position
Beaucoup plus simple mais l indicateur est couteux

NE555

Je n'aime pas ces indicateurs de position car ils ne tiennent pas compte du jeu dans la commande. Il faut bien revenir en arrière puis avancer pour avoir la cote correcte.

Merci Zebulette.

NE555
( Modifié )

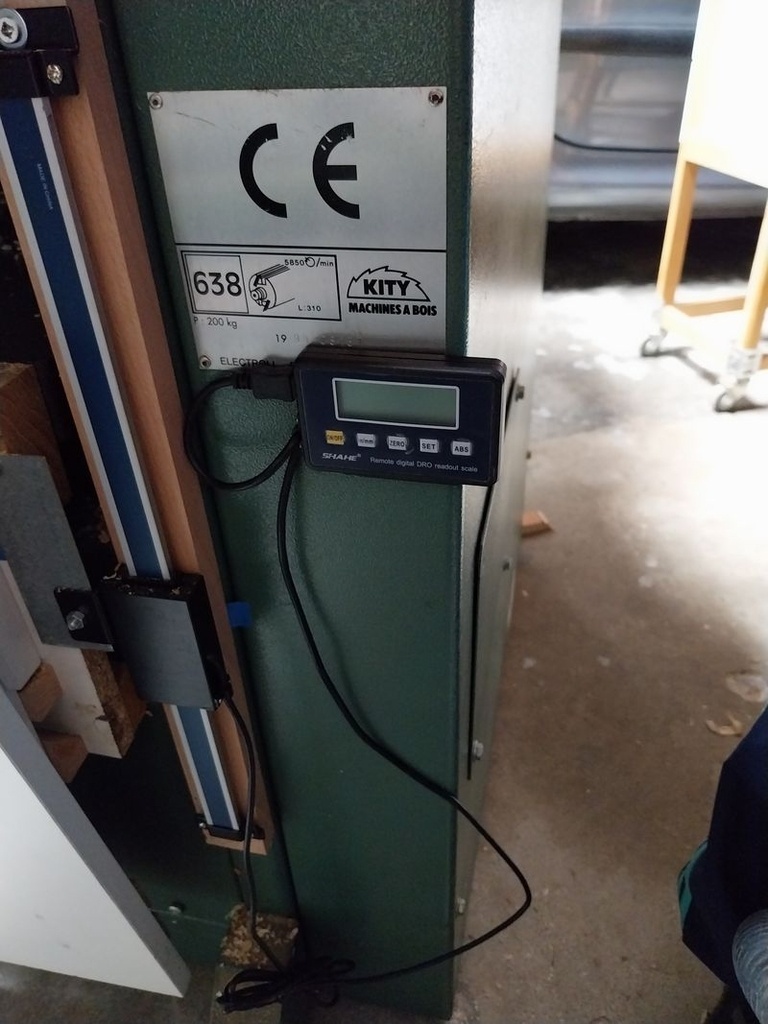

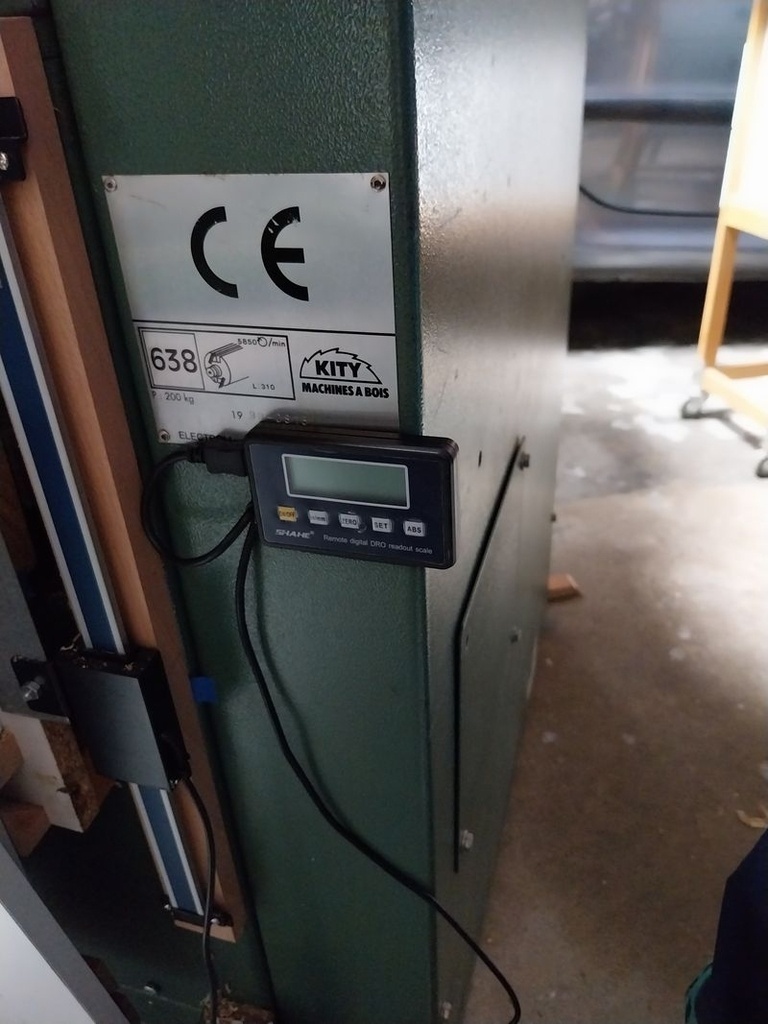

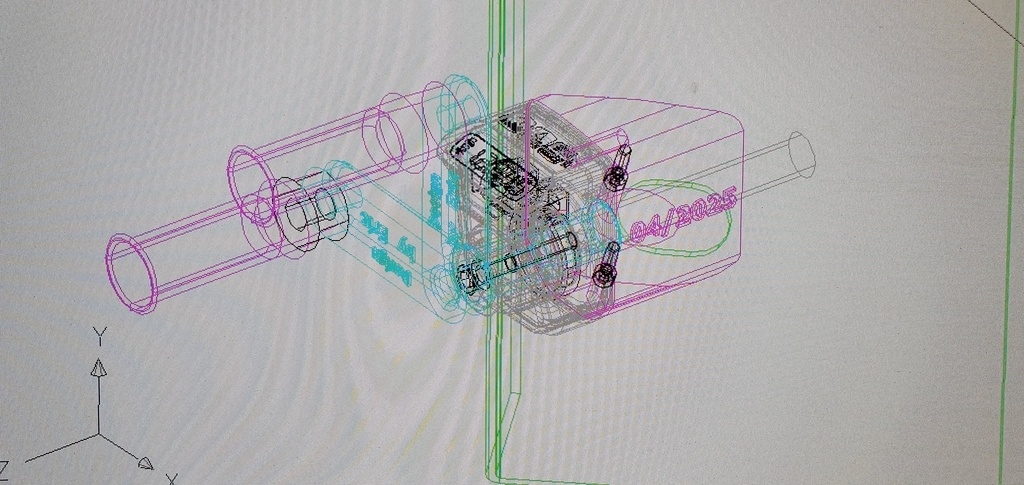

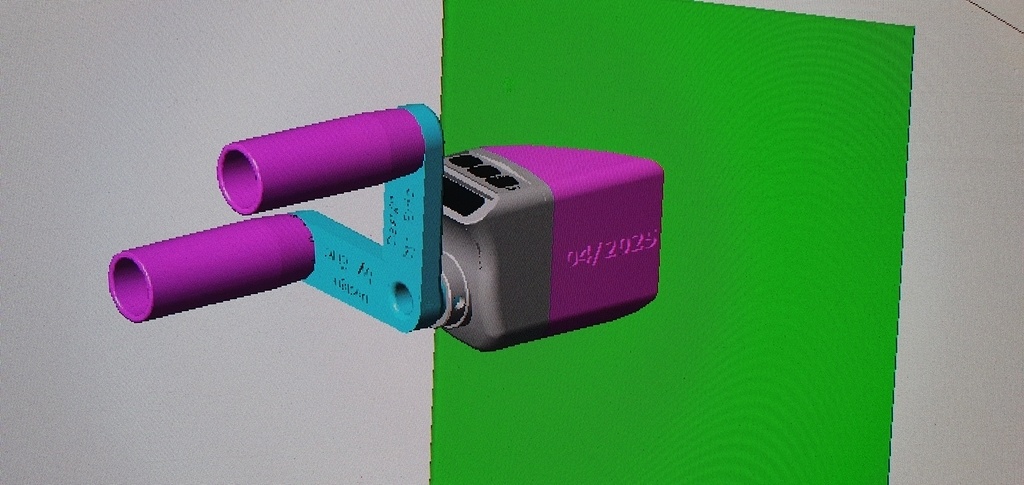

J'ai monté une règle sur ma Kitty 638 :

NE555

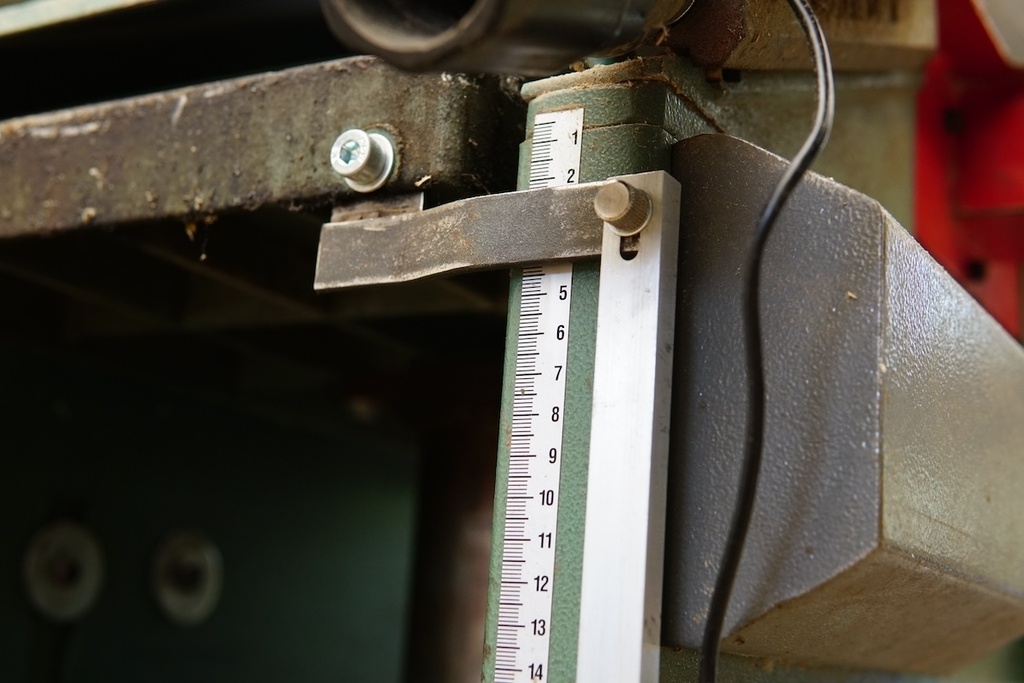

L'index de métal sous la table a été remplacé par un index que j'ai fabriqué, plus long, puis un réglage d'offset, ensuite c'est en alu.
Je n'ai pas encore fait de capot métal pour protéger la règle, mais c'est prévu.

Concernant le réglage du zéro, je pense qu'il y a un malentendu sur la procédure de Zebulette : “J'ai mis un règlage entre la pièce rose et orange: cela permet de règler précisément la valeur affichée)“

Mon montage fonctionne de la façon suivante. J'ai un écart d'environ 10 mm entre la molette en position inférieure et en position supérieure.
Je mets la table en position 1 cm, je décale la règle (position inférieure) et je fais le zéro absolu (qui n'est pas un vrai absolu comme sur un pied à coulisse).
Ensuite je fais un rabotage et je mesure l'écart entre la règle et la pièce rabotée.
Si j'ai par exemple 12,4 mm au lieu de 12,0 affiché sur la règle, je dois corriger de -0,4 mm.
Pour cela je me remets en position réglage (position inférieur) et je vais chercher -0,4 mm sur la règle, en remontant la table. Je fais un nouveau zéro, ce qui décale mon 0 de 0,4 mm. Je me remets en position supérieure, et c'est tout.
Ça fonctionne très bien.
La molette est une vis moletée M5 et l'index en métal est taraudé.

Certains se plaignent d'imprécision. J'ai constaté que le mouvement de la table en fonction du poids des pièces de bois peut influencer de plus d'un dixième de millimètre, même quand la table est verrouillée. J'aide la pièce de bois en entrée tant qu'elle n'est pas à l'équilibre. Et pour la sortie, je place une table à rouleau.
En tout cas je suis super content de ce montage, ça me fait gagner un temps énorme.
