Meubles Studio Besco au format rack 19"

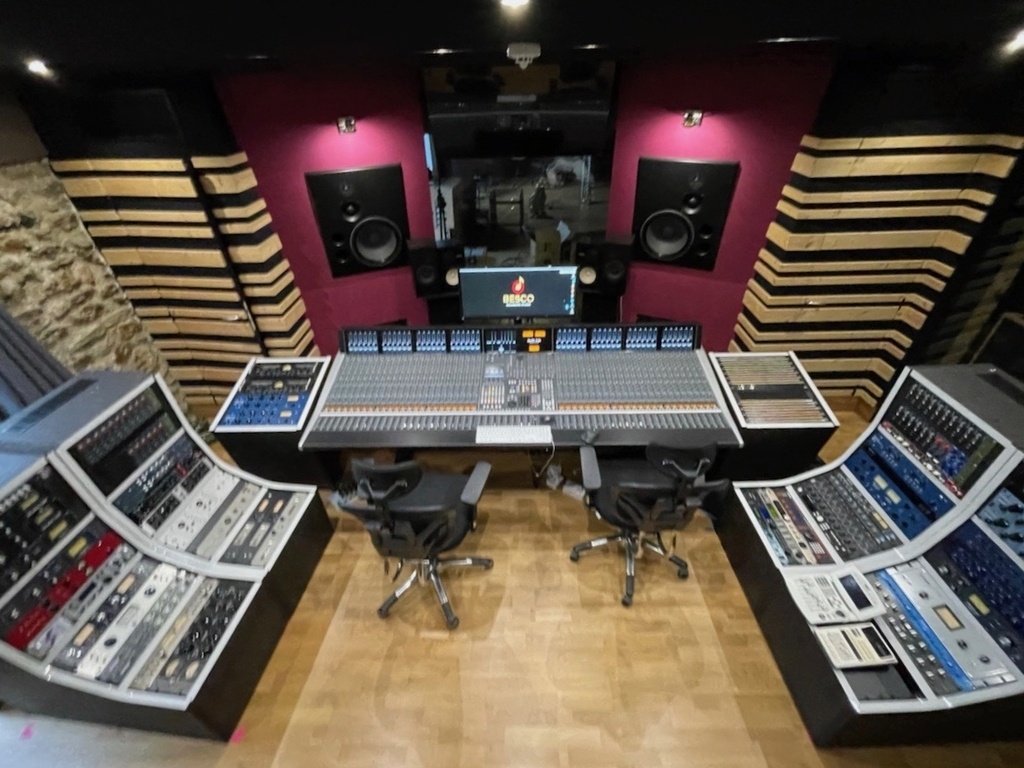

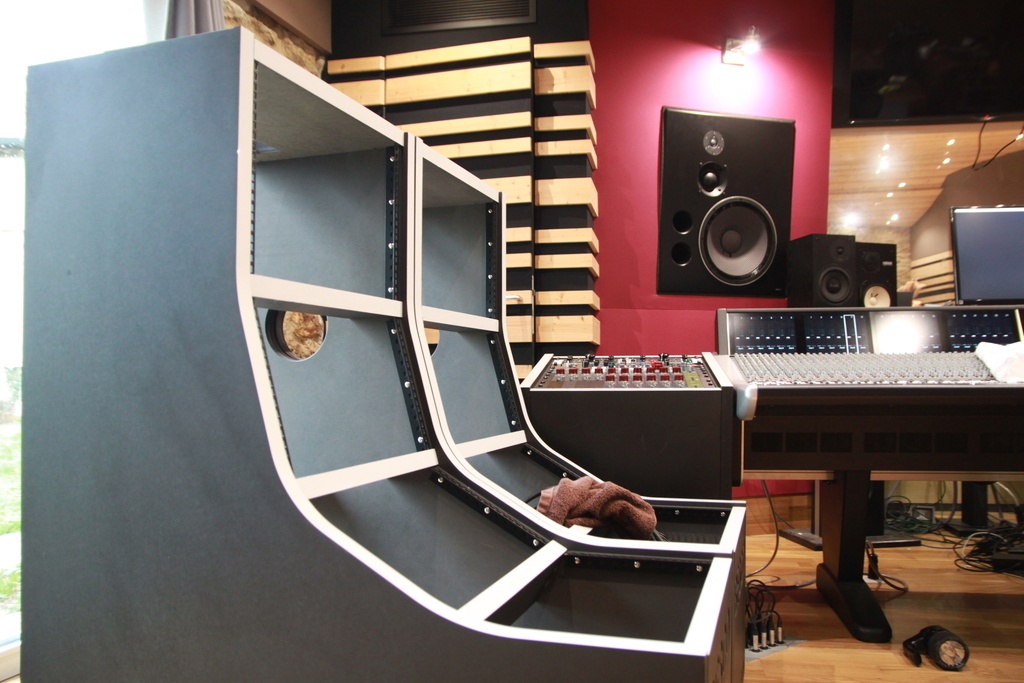

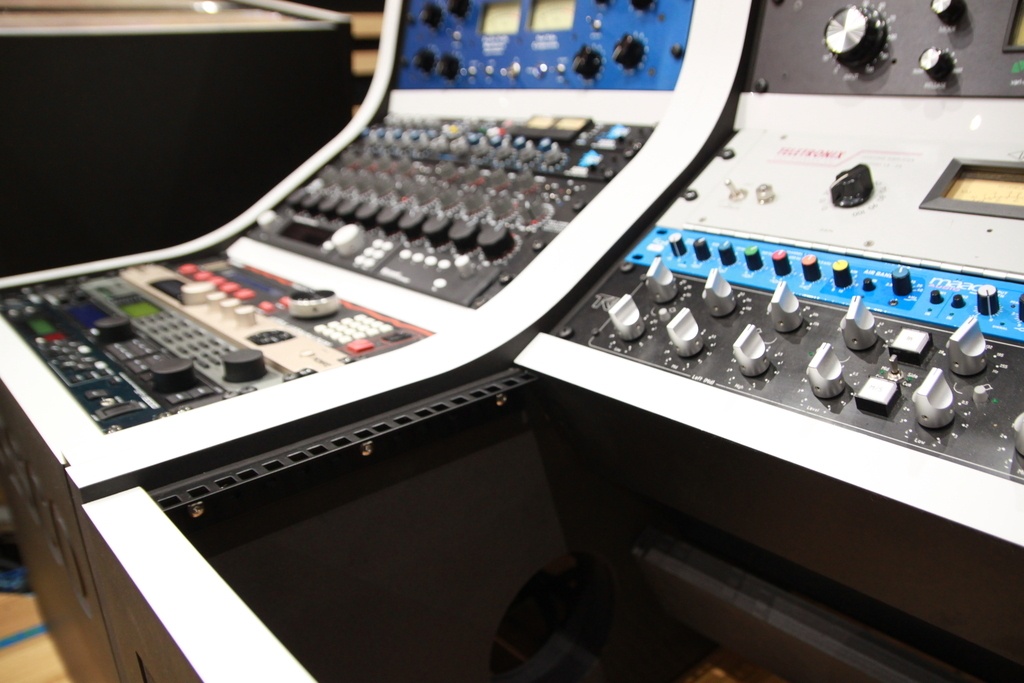

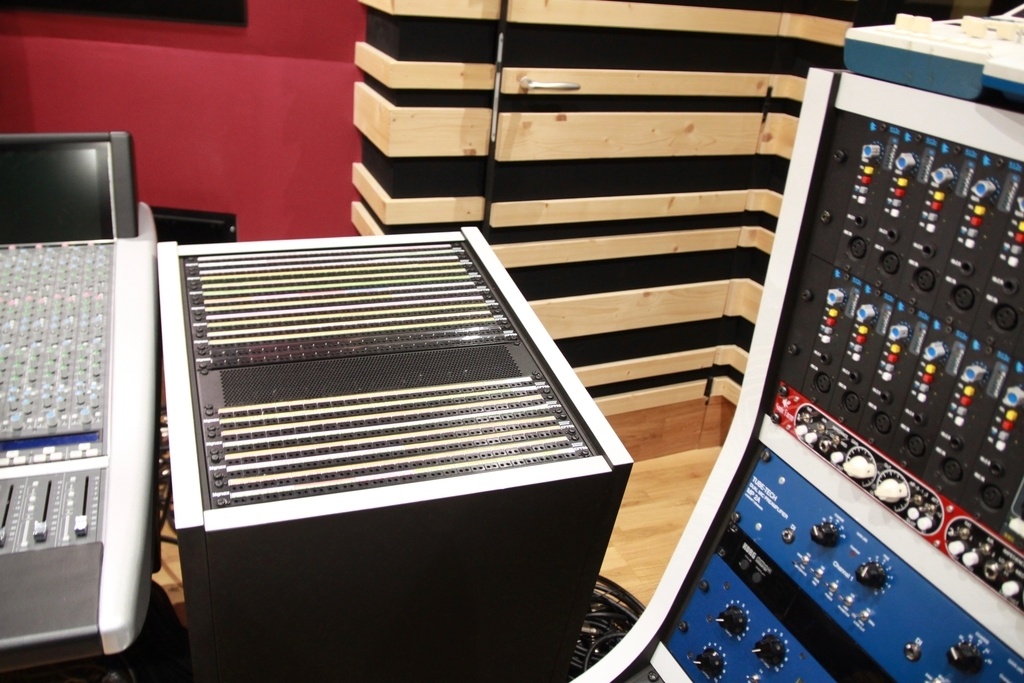

Conception et réalisation des 6 meubles de la cabine de mixage du studio d’enregistrement BESCO.

Un p'tit mot sur la conception qui a prie un certain de temps (nombreux échanges) pour répondre à un cahier des charges exigeant. Les premières esquisses ont été réalisées sur Sketchup puis les dessins techniques sur Vectorworks pour exporter les plan définitifs dans CamBam qui gère la découpe dans la CNC.

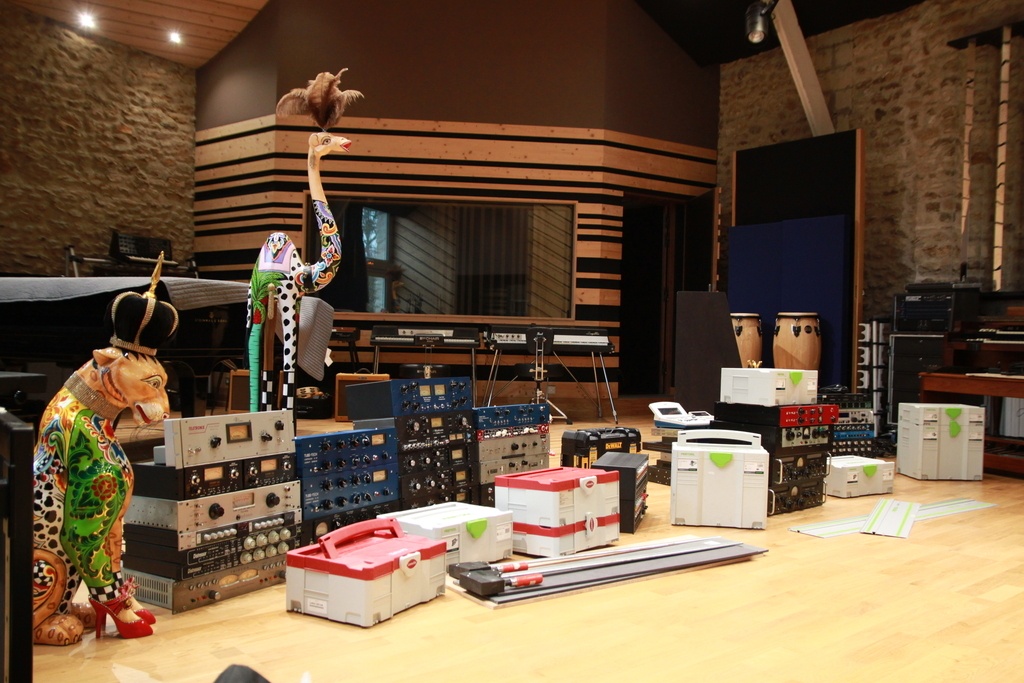

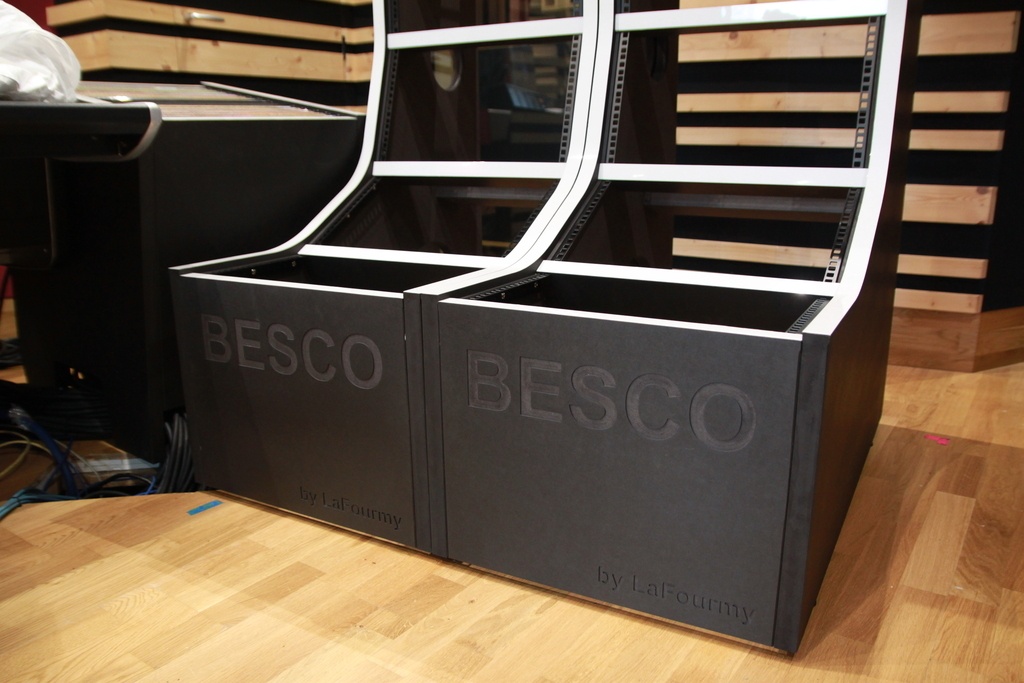

L'installation

Montage sur place des éléments séparés grâce aux Clamex P14 et collage à la PU.

La Fabrication

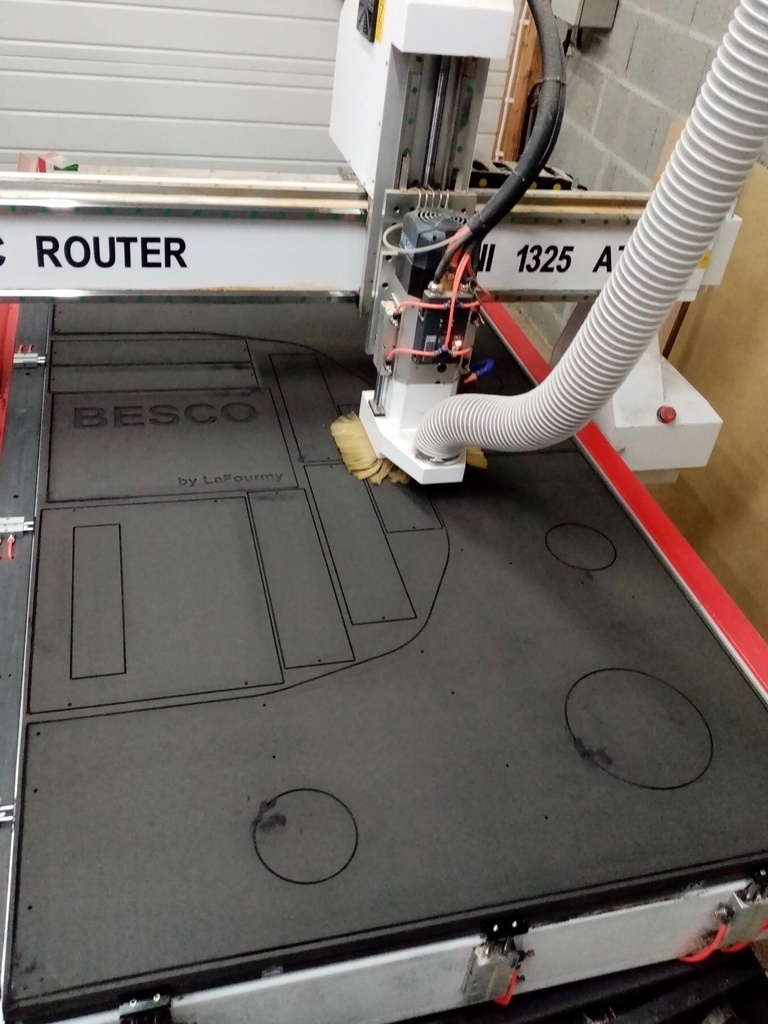

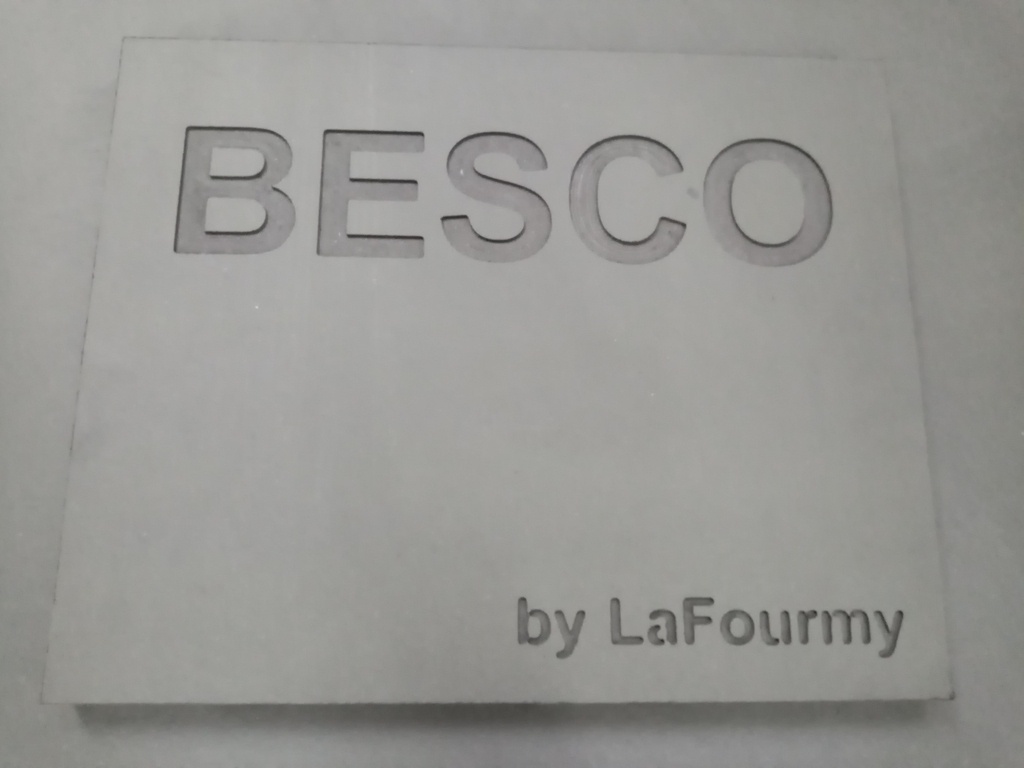

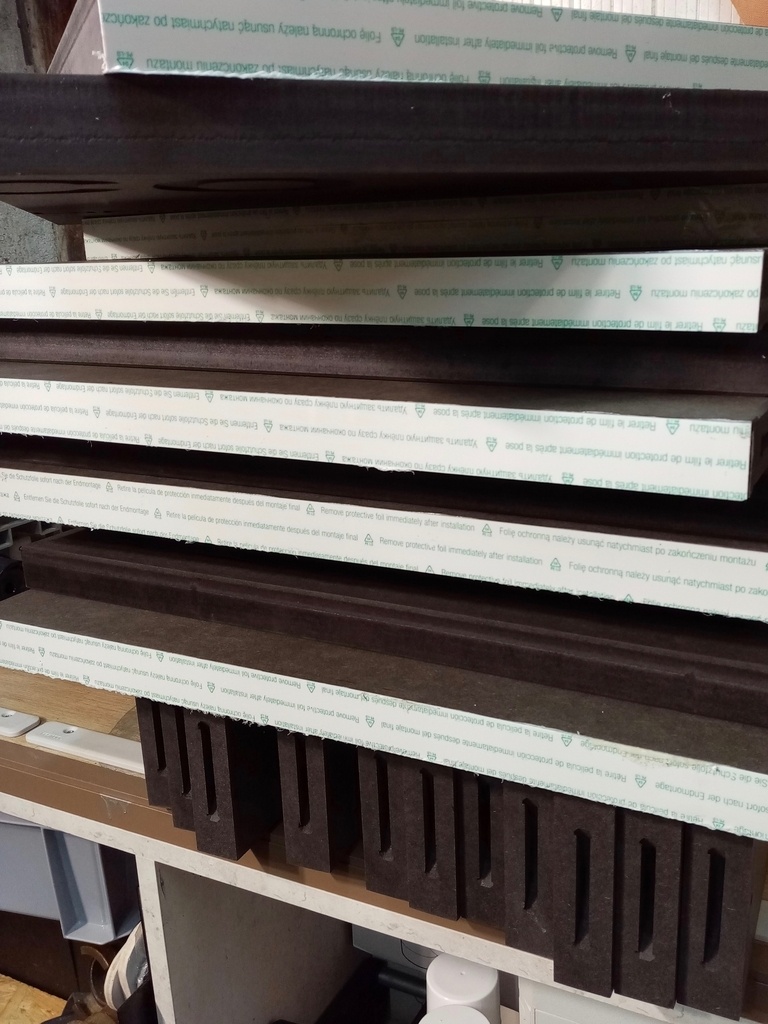

  • Découpe CNC Fibracolour 30mm (Dessin vectoriel VectorWorks, G-Code CamBam)

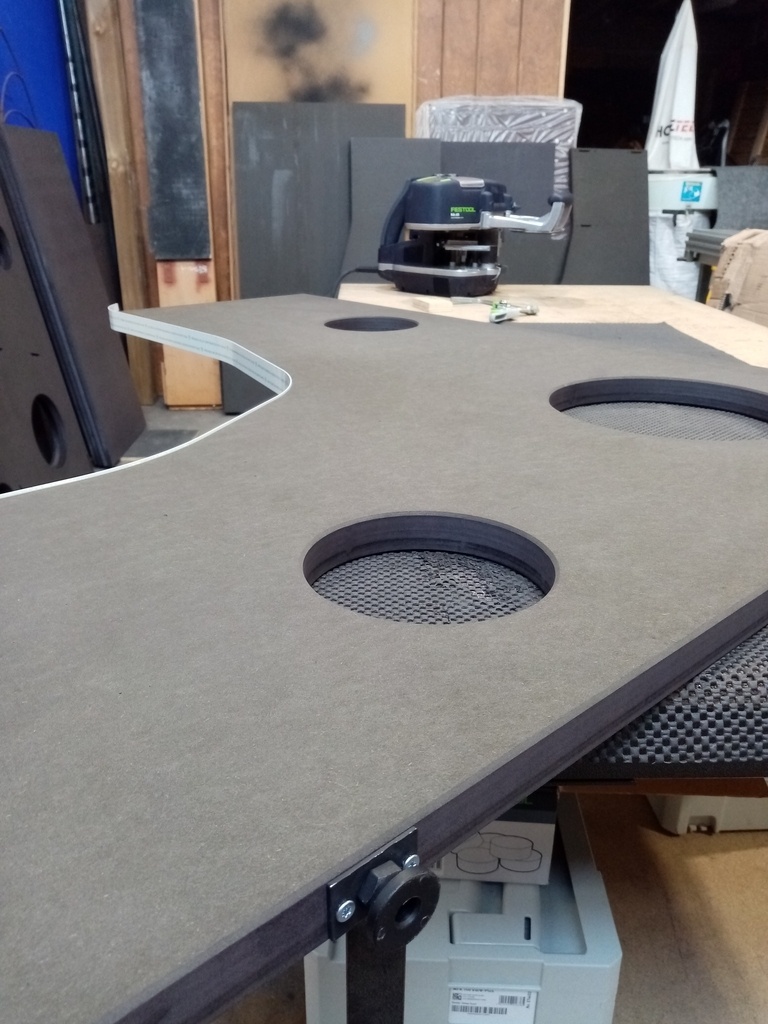

  • Encollage chant PVC 1mm à la Conturo KA65 : 31,4 mètres linéaire
  • Affleurage chant MFK700 : 62,8 mètres linéaire
  • Chanfrein 45° OF1400 sous table et à la volée : 248,6 mètres linéaire

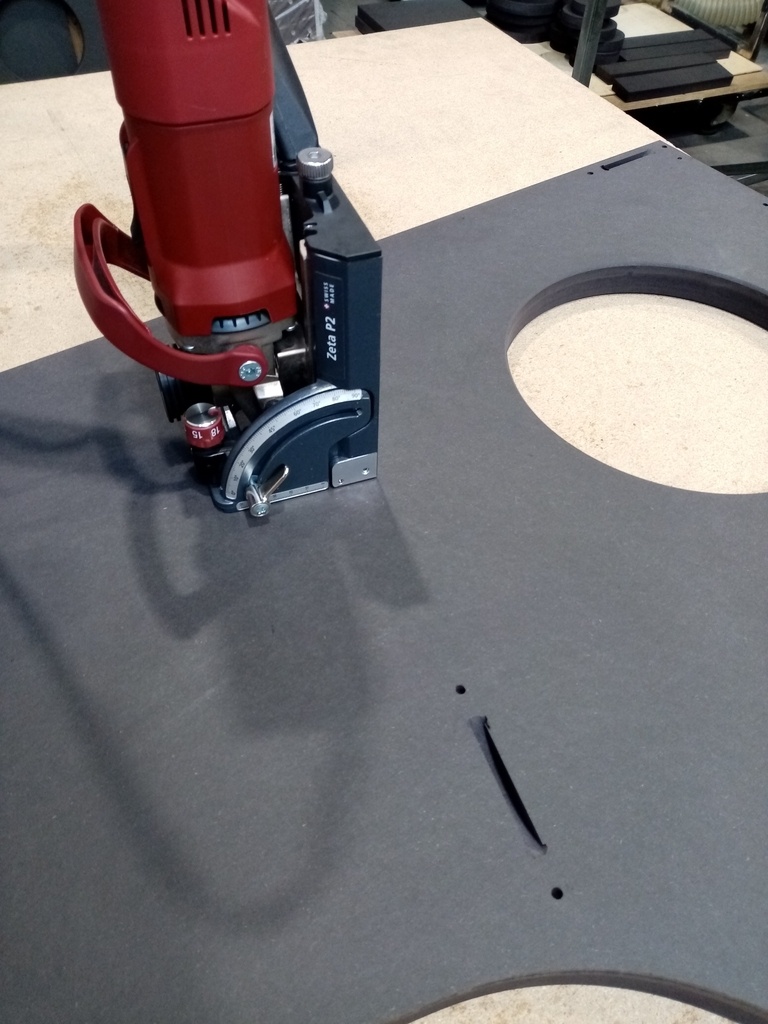

  • Usinage demi-lune Lamello Zeta P2 x 200

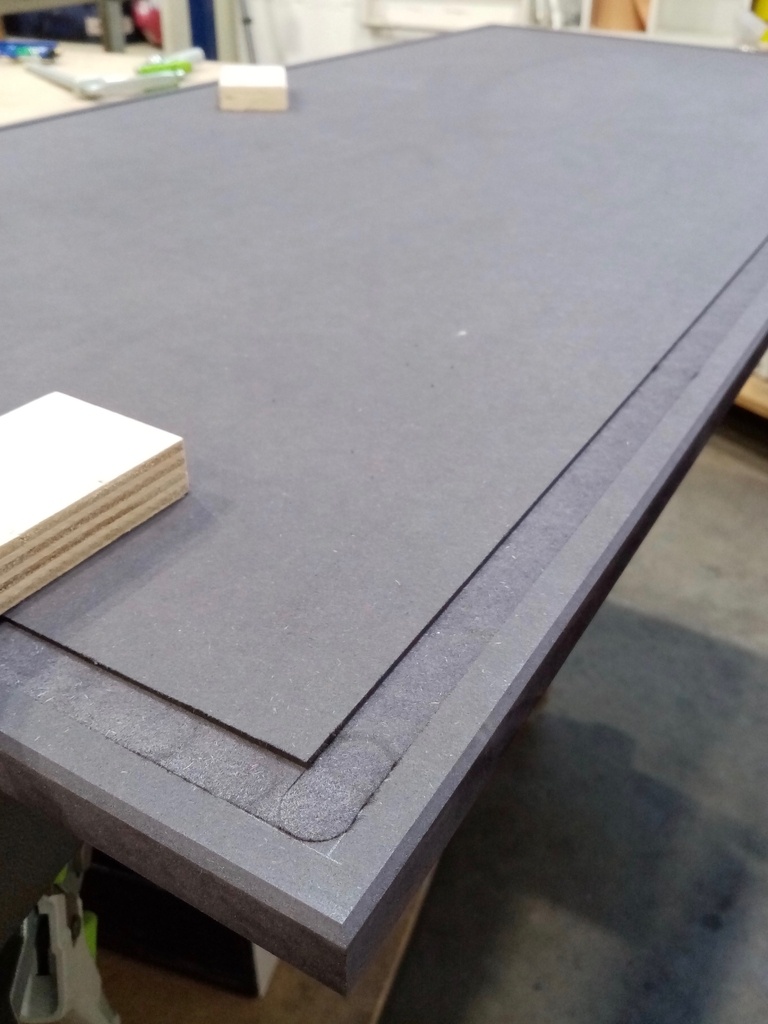

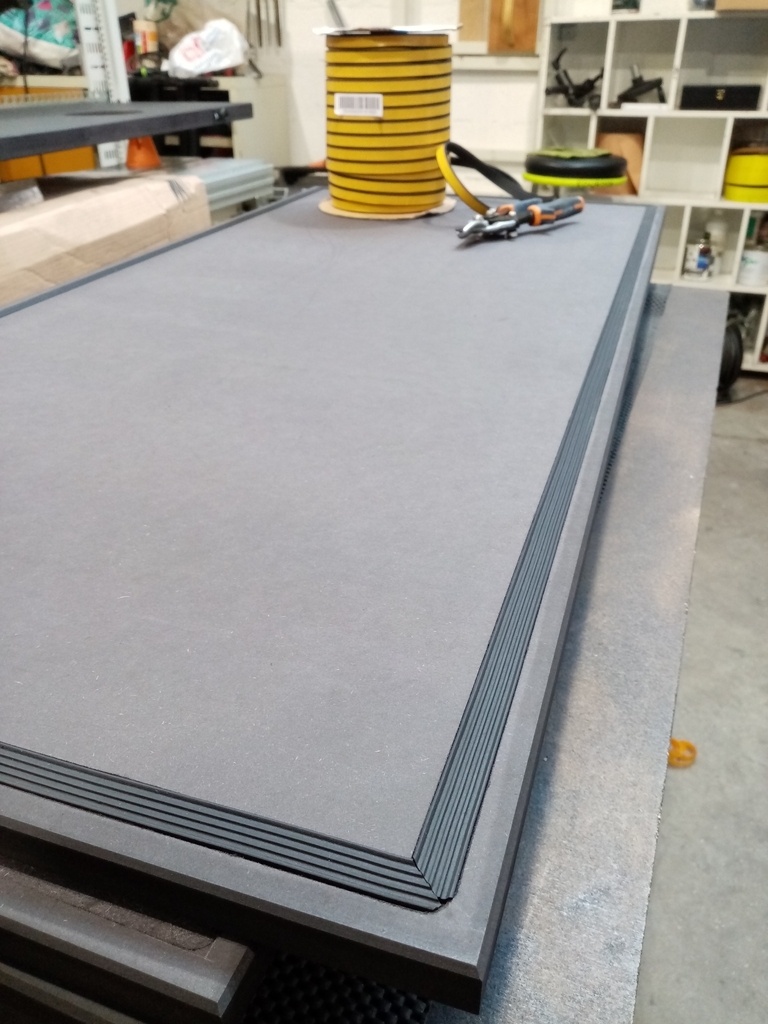

  • Feuillure porte pour joint EPDM : 14,32 mètres linéaire

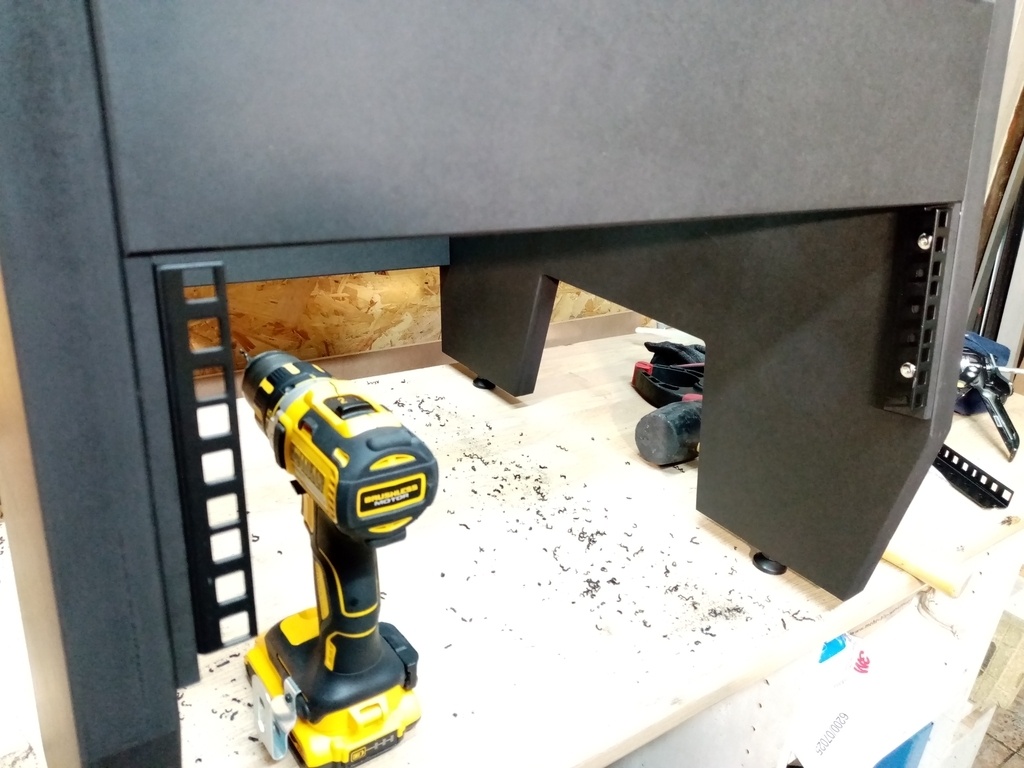

  • Pré-perçage + Vissage x 284
  • Ponçage ROTEX 150 : 16,4 m²

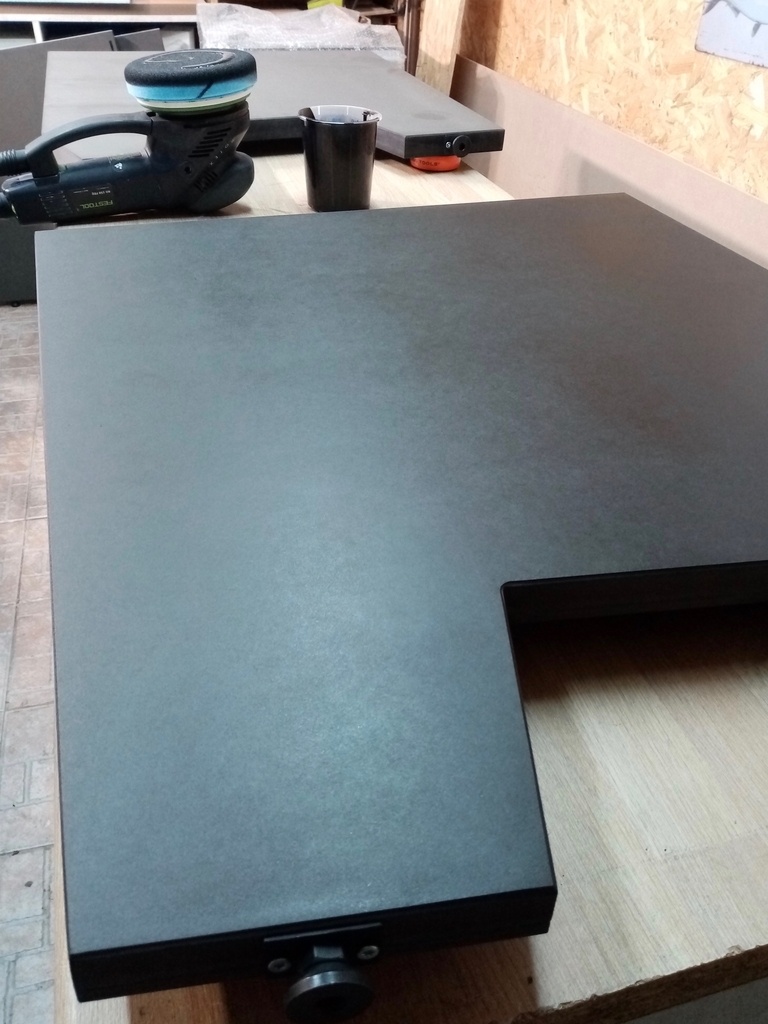

  • Finition Rubio Easy Deco Ébène application à la Rotex 150 : 16,4 m²
Mis à jour

Discussions

LaFourmy  a publié la création "Meubles Studio Besco au format rack 19"".
il y a 2 ans
Juljul
( Modifié )

Belle realisation, ça à l air bien ergonomique. C est original cet empilement des racks d effets avec une courbe et pas juste en vertical!

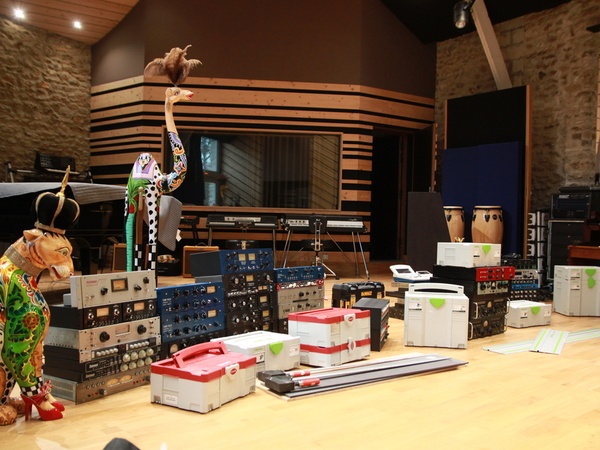

Moi qui suis ingé son et boiseu à mes heures, voire les racks de traitement audio à côté des systainers lamello et festool, je trouve ça top!

LaFourmy
( Modifié )

Merci ! Oui, l'ergonomie était le principal axe de recherche mais avec des contraintes de dimensions éprouvantes... Moi je suis régisseur lumière et chaque jour un p'tit peu plus menuisier (ancien zicos)...

Ouais j'ai bien aimé disposé mon matos à côté de ce qui m'avait fait rêver tant d'années...

Bricoliste
( Modifié )

Superbe meubles à la hauteur du matériel qu'ils vont accueillir.
Studio super bien équipé pour faire de la prise et du mastering.
Juljul à la vue du parc matériel y a de quoi acheter quelque combinés à bois...
LaFourmy manque plus qu'a leur faire qq diffuseurs schoeder.
Encore bravos pour ton taf!

LaFourmy

Merci beaucoup ! Le rendu est plutôt convainquant mais effectivement les périphériques du studio sont incroyables... Ils ont une autre cabine dans Paris encore plus fournie...
Bonne idée le diffuseur ! Faudrait que j'étudie ça à l'occasion.

rhuitsept
( Modifié )

Je sais pas ce qui me fait le plus envie : les racks ou ce qu'il y a dedans 🤩

LaFourmy

Les 2, comme ça, pas besoin de choisir ;-)
