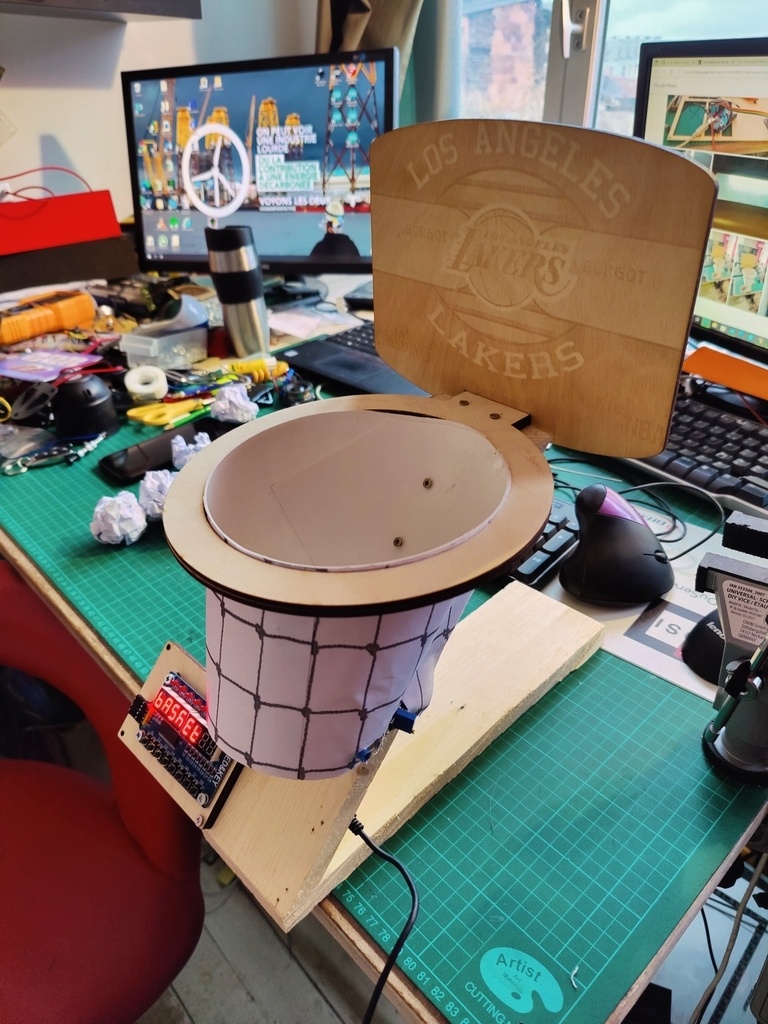

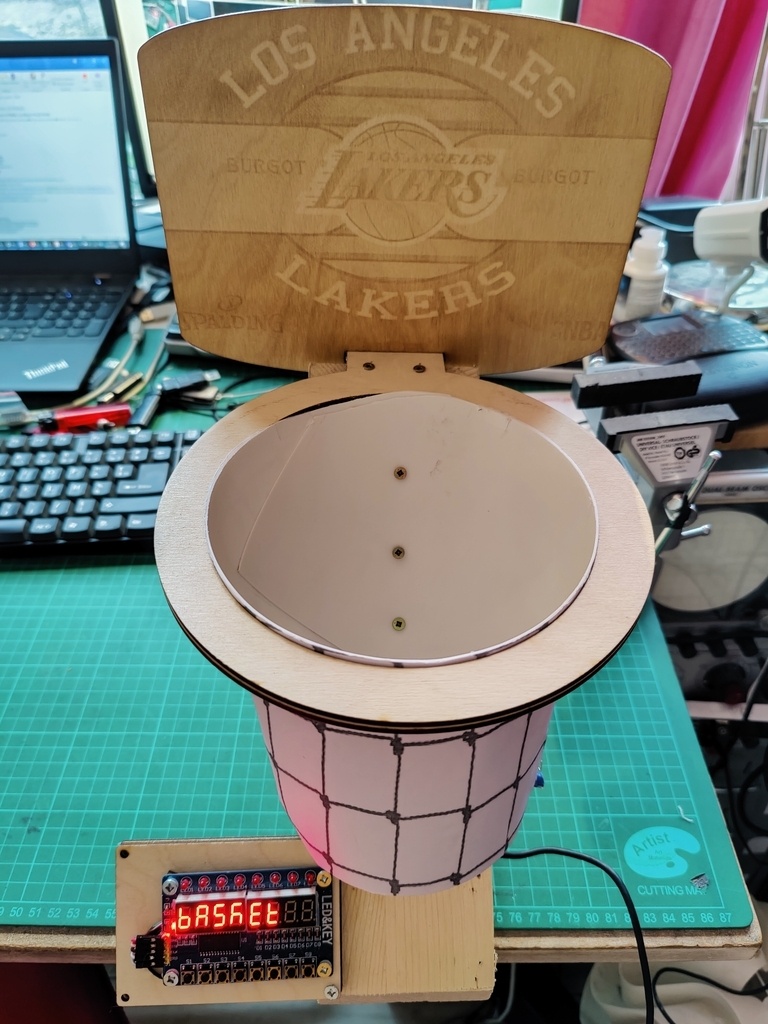

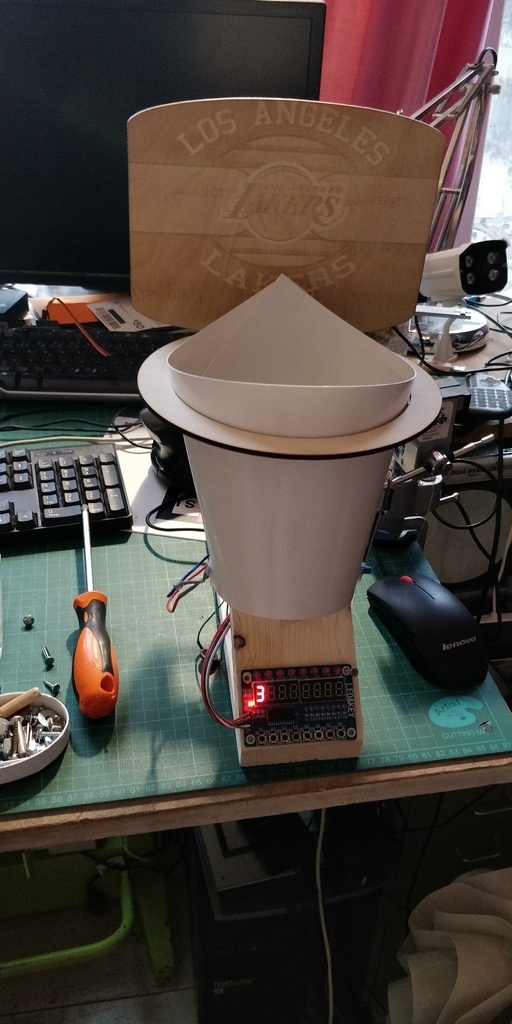

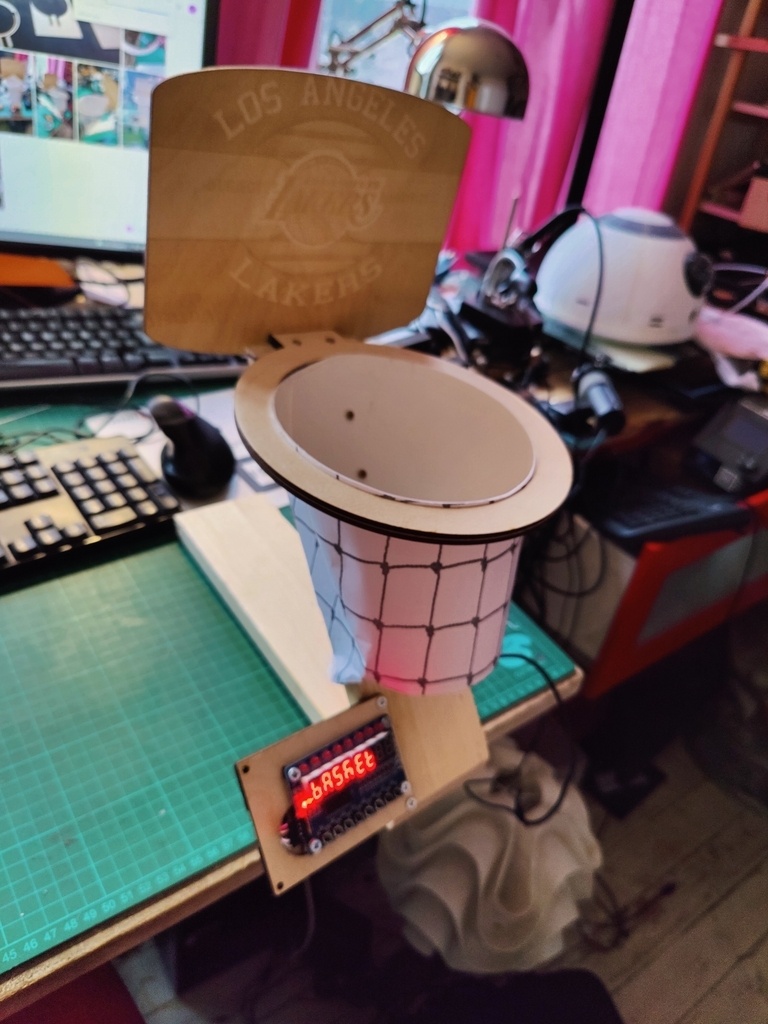

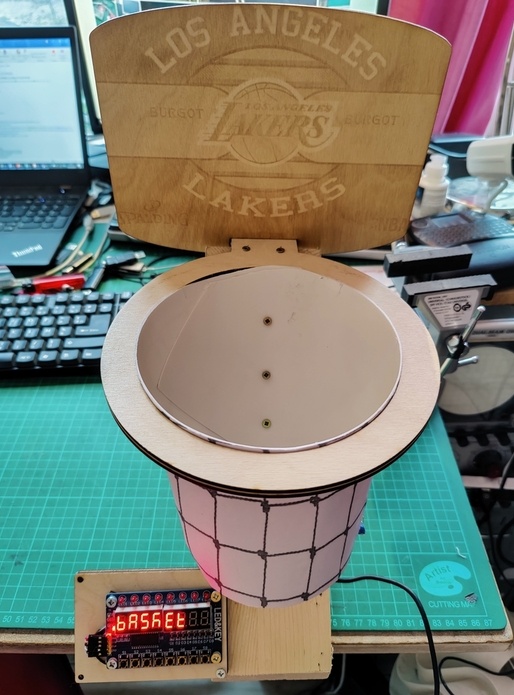

Pour un cadeau de Noel j'ai fait un mini panier de basket en bois pour boulette de papier avec un compteur et un temps impartie(réglable) sur l'afficheur. Une petit musique midi (la même que dans Tetris) joue au démarrage et un bip est émis a chaque panier réussit.

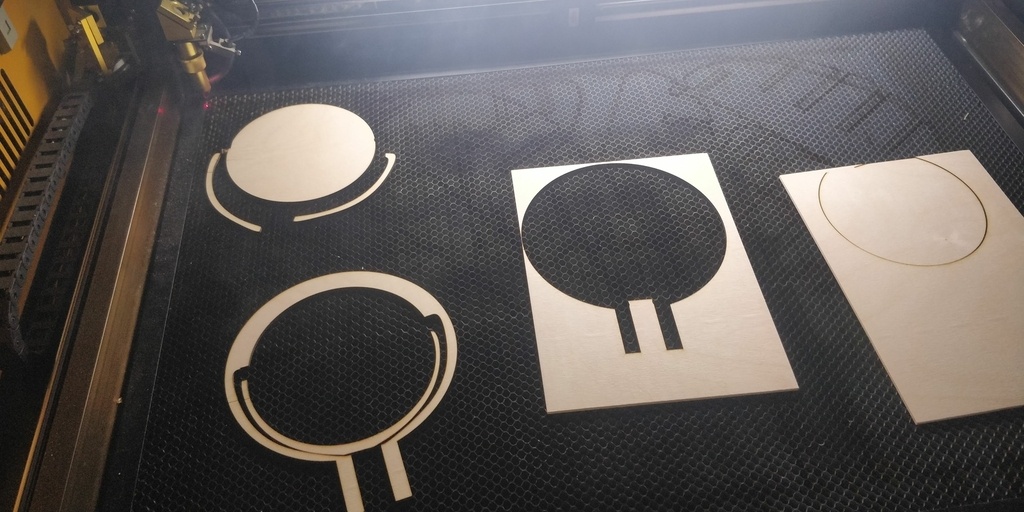

La partie bois a été découpé avec une scie a onglet et une découpeuse laser (notamment pour la gravure).

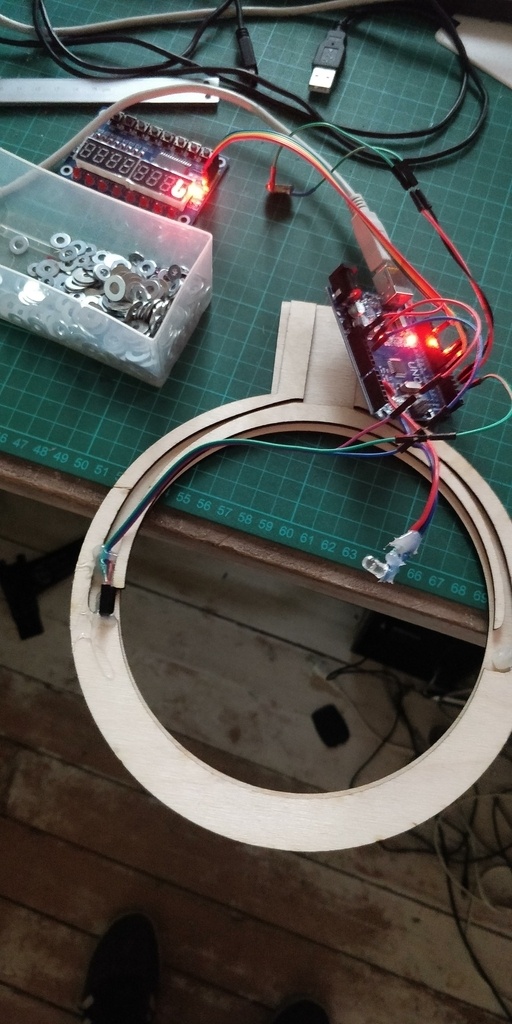

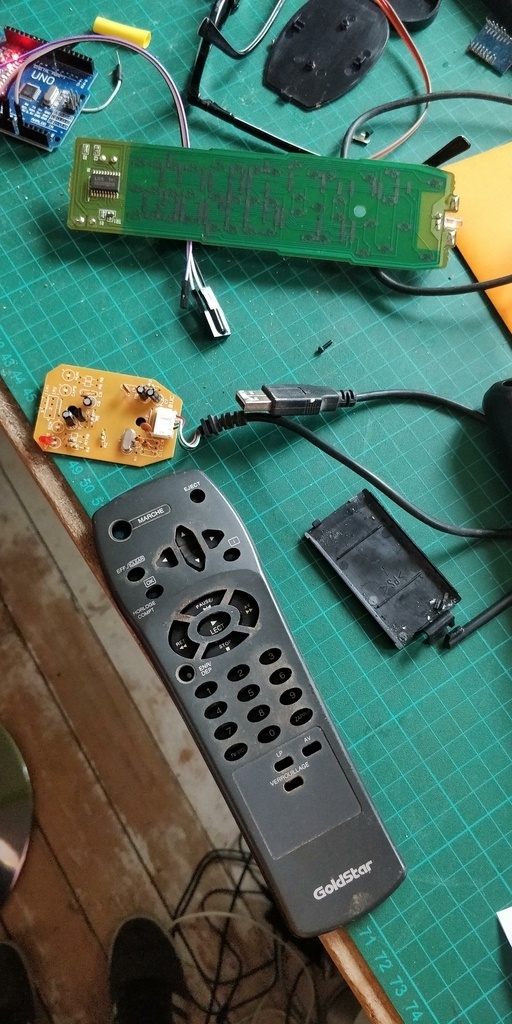

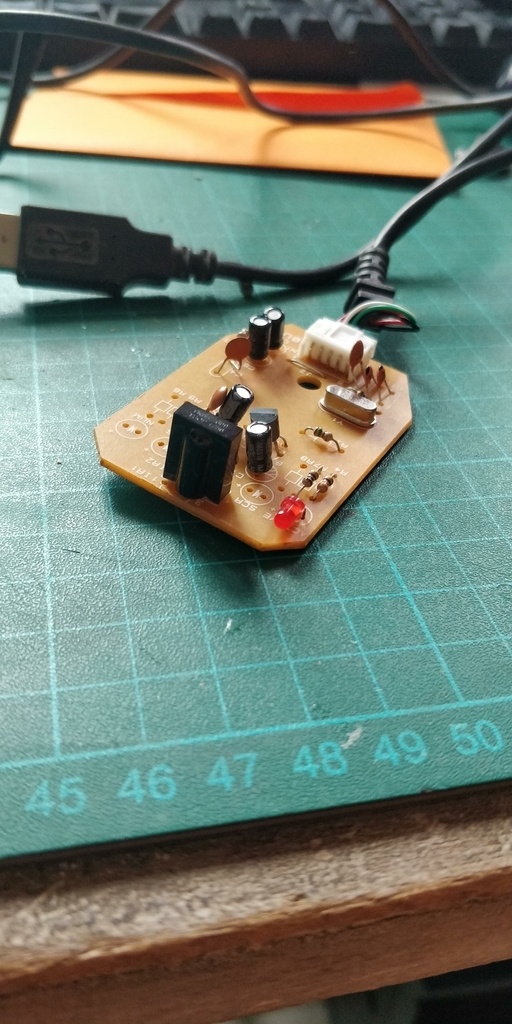

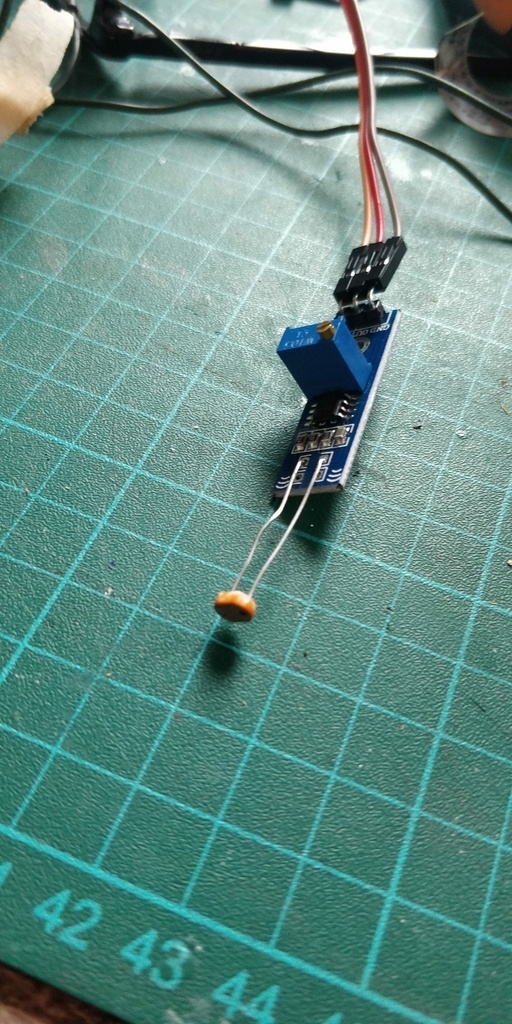

Le plus chiant a été de trouver le bon capteur qui détecte bien les boulettes de papier, j'ai essayé de l'ultrason, pas asses rapide (au dessus de 3 km/h il ne détectait plus rien), j'ai ensuite essayé la barrière infra rouge en démontant une télécommande, ça marchait une fois sur 4! ensuite c'était un lidar (télémètre laser) mais malgré que je l'avais déjà utilisé pour un autre projet impossible a refaire marcher, j'ai finis avec la bonne vieille méthode d'une lampe d'un coté du panier et une cellule photoélectrique, dés que la boulette de papier coupe le faisceau lumineux on rajoute un point si on est dans le laps de temps (on détecte le front montant pour éviter qu'une boulette coincé ne compte plein de point).

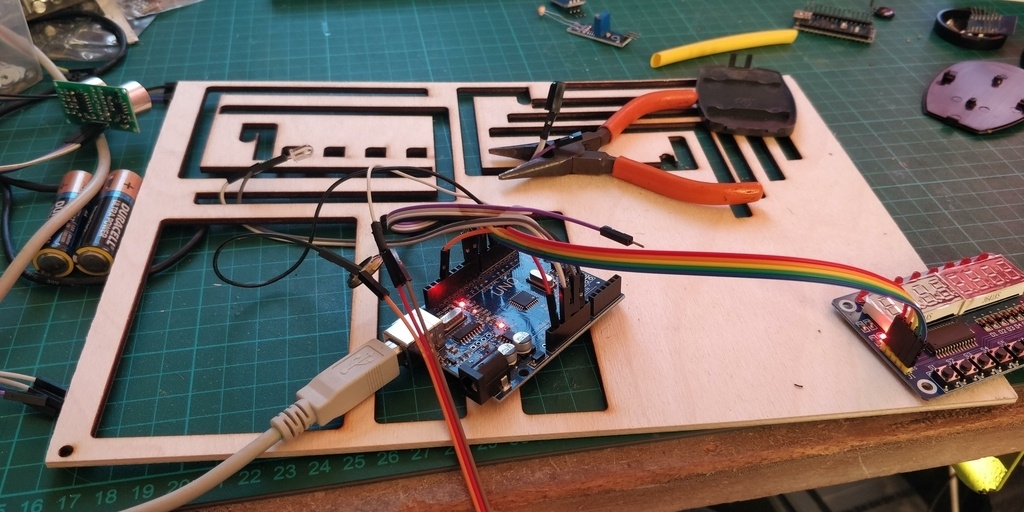

J'utilise un écran avec bouton tm1638 et un Arduino, je ne met pas le code ici mais si certain sont intéressé, dit le moi je vous le partagerais.

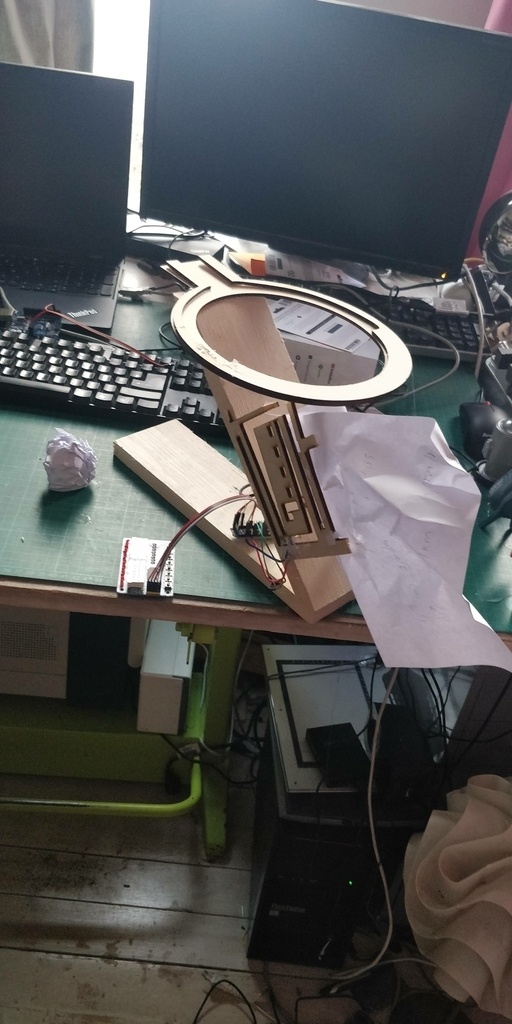

la construction:
