SDand

Une défonceuse sous table avec réglage micrométrique, pour moins de 80€


Je voulais partager ici avec vous une petite création qui n'est certes pas esthétique mais extrêmement pratique et surtout pas cher.

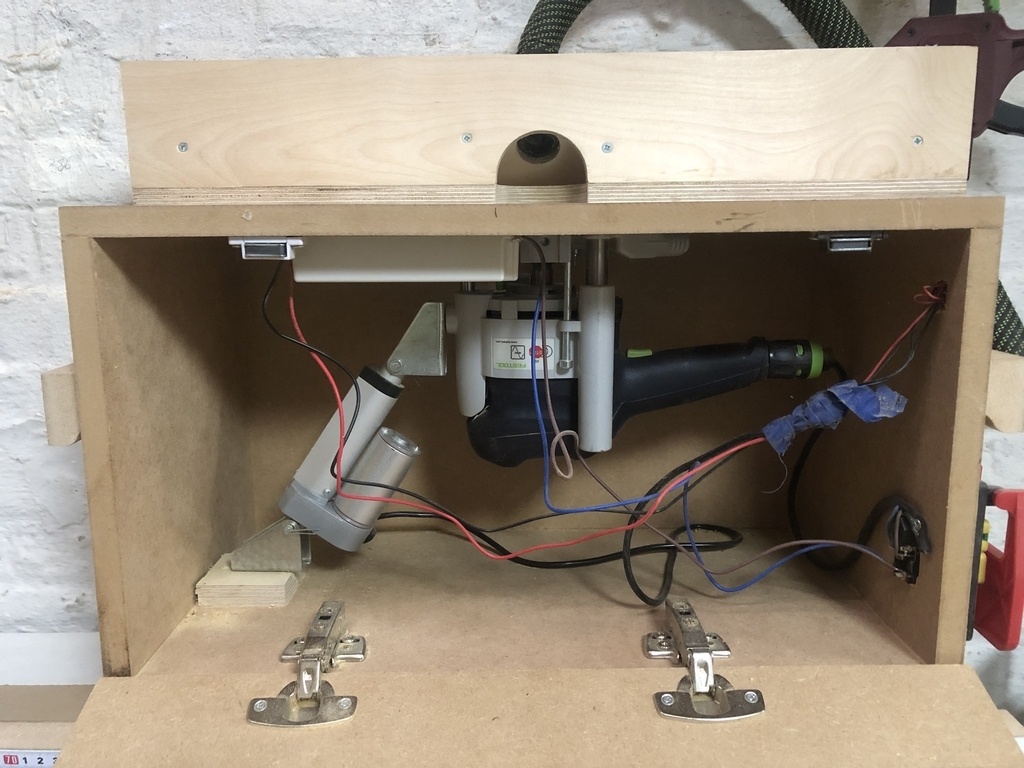

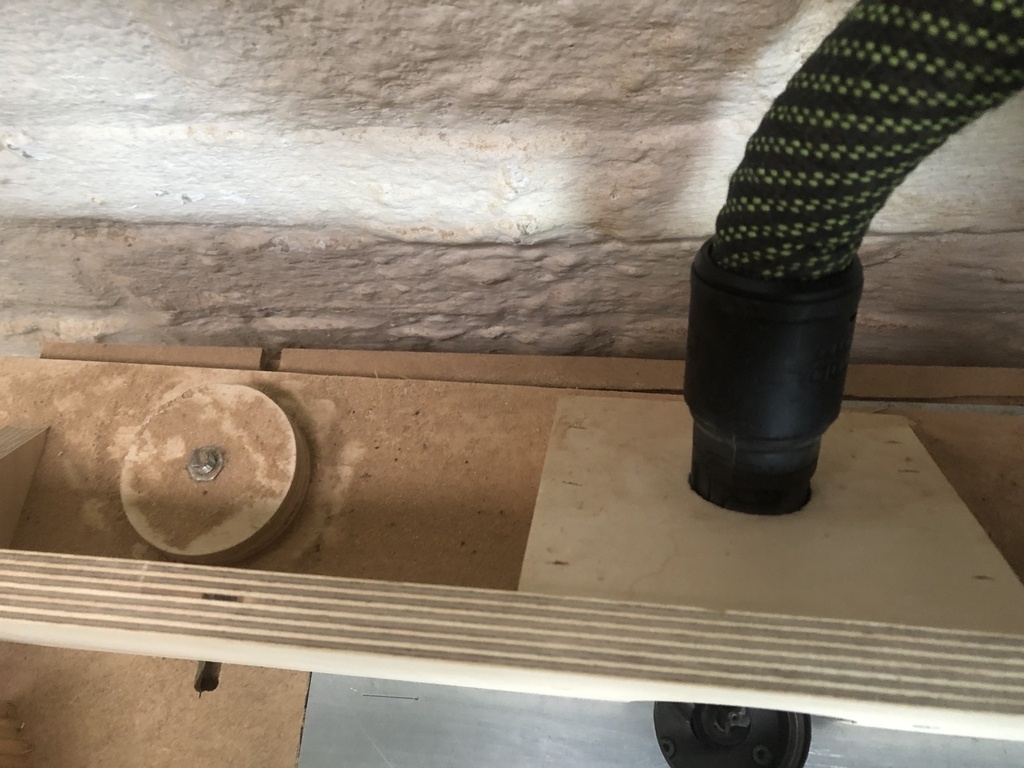

Le principe est simple, une boite MDF, on retourne la machine et hop, on a une déf sous table.

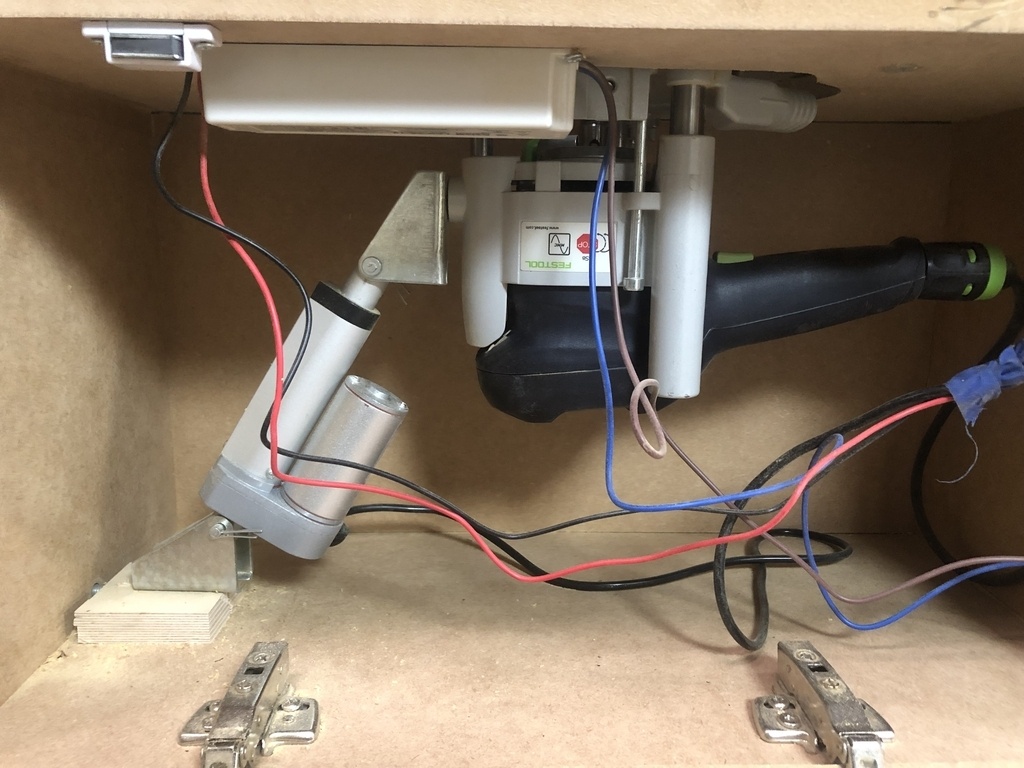

Ici, un vérin est relié au circuit électrique passant par un transfo,
Le vérin soulève et abaisse la fraise un peu trop rapidement, j'ai donc mis en place un système de réglage micrométrique.

Vérin seul

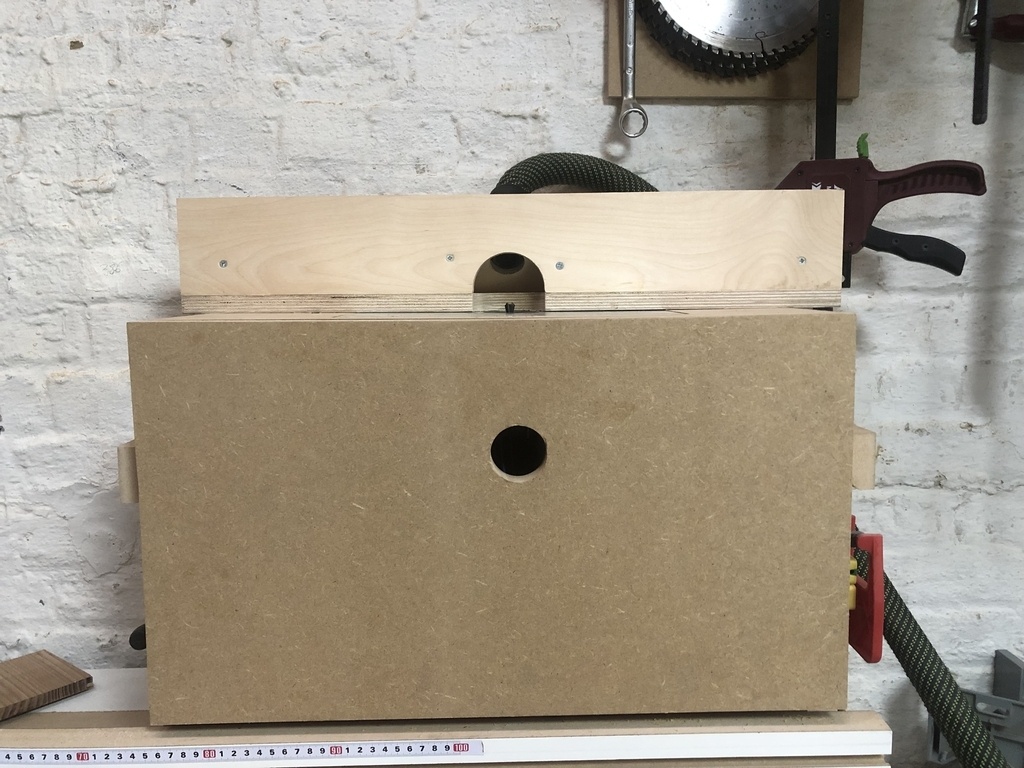

Le vérin est attaché à une pièce de bois elle même percée d'un trou dans lequel il y a un boulon M8 qui va à l'extérieur de la boite.
Celui ci passe au travers d'un écrou à vis et j'utilise un racagnac (voir note en bas de page) pour le faire tourner dans un sens ou l'autre ce qui pousse plus ou moins le support du vérin et permet une précision au dixième de mm.
Excusez les petites longueurs mais au moins vous comprenez le principe

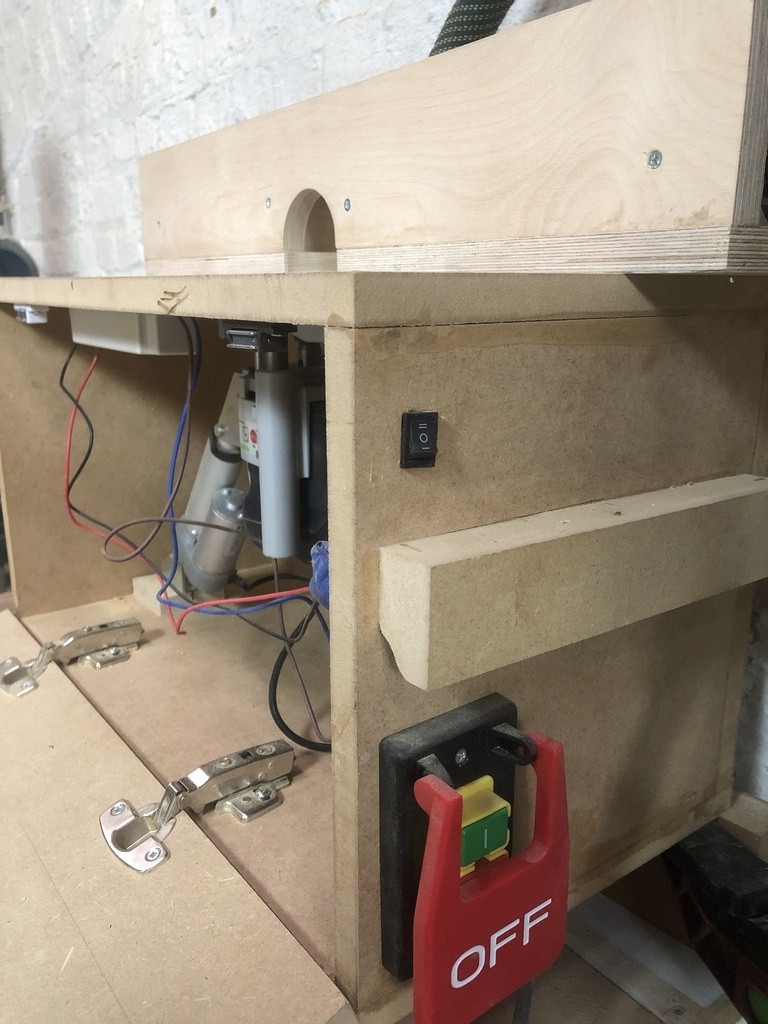

En gros, mis à part le choix de la défonceuse qui vous appartient, vous pouvez vous en sortir avec quelques chutes de MDF, un vérin qui coute 60€ sur amazon, pour le système élec, un interrupteur, un commutateur (inverseur) pour monter ou descende le vérin. et un transfo 12V.
C'est facile, pas cher et malin

Et ça sert maintenant tous les jours à l'atelier

Si vous avez des questions, n'hésitez pas.
La prochaine version sera peut-être plus jolie, là il me la fallait fonctionnelle.

Racagnac : Belgicisme désignant une clé à cliquet. Celui-ci provient du wallon, langue différente mais ressemblantes parlées dans les villages. certains des anciens le parlent encore mais plus aucun jeune.
On peut estimer que dans une dizaine d'année ces langues seront mortes. Le mot racagnac étant commun à toutes les formes de wallon et provient probablement du bruit qu'il produit

Mis à jour

Discussions

SDand  a publié la création "Une défonceuse sous table avec réglage micrométrique, pour moins de 80€".
il y a 3 ans
Olivier Vernhettes
( Modifié )

Bien pensé 👍
Je me suis juste demandé ce qu'était un racagnac 🤔, je ne connaissais pas cet autre terme pour une clé à cliquet 😇

Erebor

tout pareil! 😁

Papiercanson

pas mieux :D

SDand

Ce doit être un Belgicisme, vous avez appris un nouveau mot !
On utilise aussi le terme clé à cliquet mais moins communément

Mike0411
( Modifié )

C'est astucieux mais...
Oui désolé car il y a un mais... Malheureusement je pense que ta défonceuse va s'user prématurément car ton montage ne respecte pas vraiment les principes de la mécanique. Ton vérin ne pousse pas dans l'axe et le guidage des colonnes subit un frottement pour lequel il n'a pas été conçu.

SDand
( Modifié )

J’y ai pensé, et puis je me suis dit que l’effort n’était pas énorme et que je compensais un max l’effet en plaçant le vérin au plus proche de l’entrée des colonnes.
C’est une bonne remarque à prendre en compte pour une amélioration.

Erebor

Même si l'effort n'est pas énorme le système n'est pas du tout conçu pour ça et le risque est réel. Pourquoi ne pas avoir fait un système d'ascenseur vertical opéré par le vérin?

SDand

par manque de système d'accroche. J'ai pensé à un systeme de petit elevateur ciseau avec un petit moteur mais je n'ai pas trouvé les pièces que je voulais et j'ai du faire vite pour un projet que je posterai bientôt.
Je retiens vos remarque et vais réfléchir à quelque chose pour retenir de l'autre coté l'effort tranchant occasionné.
Toute proportion gardée, l'effort n'est pas énorme non plus mais toutes ces remarques sont valables et on verra sur la durée ce qu'il en est.
Merci

Erebor

SDand J'avais commencé à y réfléchir il y a un moment (avant d'avoir la table Triton et la défonceuse qui va avec) et j'étais parti sur ce genre de moteur avec réducteur en en mettant 2 en diagonale et en les pilotant avec ce genre de commande qui permettrai d'avoir au choix un réglage rapide et un réglage fin. Après je en suis pas allé plus loin que ça donc aucune idée de la robustesse du truc.

SDand

Tu ne peux pas changer de tensions pour augmenter ou descendre en vitesse sur ces vérins malheureusement, j’ai essayé mais ça a dépassé mes connaissance en électronique

Erebor

SDand Oui moi aussi ça dépasse mes compétences mais a priori sur les moteurs c'est possible d'où le choix à l'époque que j'avais fait sur des moteurs

nicolasu
( Modifié )

Bonne idée.
Comment as tu fixé la défonceuse à ta table?

SDand

J’ai d’abord percé le minimum pour que la def passe.

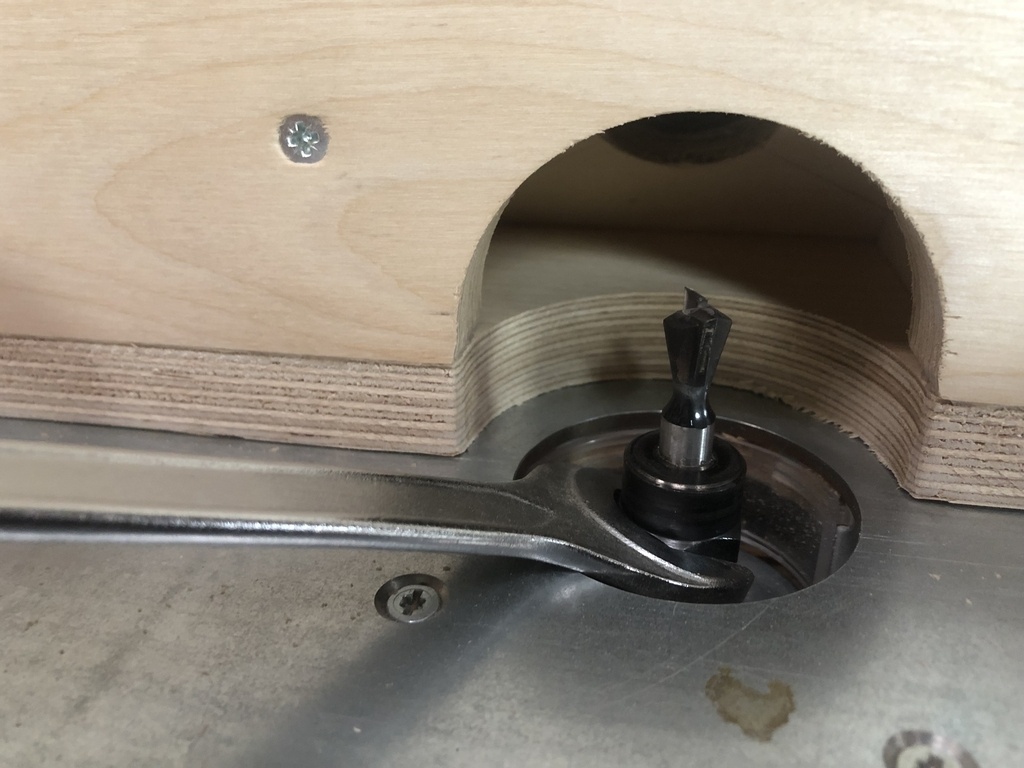

J’ai defoncé 2mm pour y glisser une plaque d’acier que j’ai perforée aux mêmes dimensions que la plaque de la défonceuse.
Ainsi, tout tient bien et est à fleur

fred01

bien vue

francoisB30
( Modifié )

Bonjour je ne voudrai pas passer pour un rabat-joie mais à quoi cela sert il ? vue que tu ne peu pas l’arrêter à un point précis déterminé au préalable

Erebor

Je pense que l'intérêt du montage réside dans le racagnac (ça me fait toujours marrer) la clé à cliquet sur le coté qui permet un réglage micrométrique. On approche à vitesse lente puis on règle finement à la main.

francoisB30

j’entends ton point de vue mais une tige filetée à la place du vérin et le poste s’appelait défonceuse sous table pour moins de 30€?

Erebor

francoisB30 😂 effectivement ou alors comme beaucoup le font un cric de voiture de récup et là on frise le gratuit... Mais c'est rigolo à faire (en tout cas moi j'aime bien fabriquer ce genre de trucs)

olivier-inge-bricoleur
( Modifié )

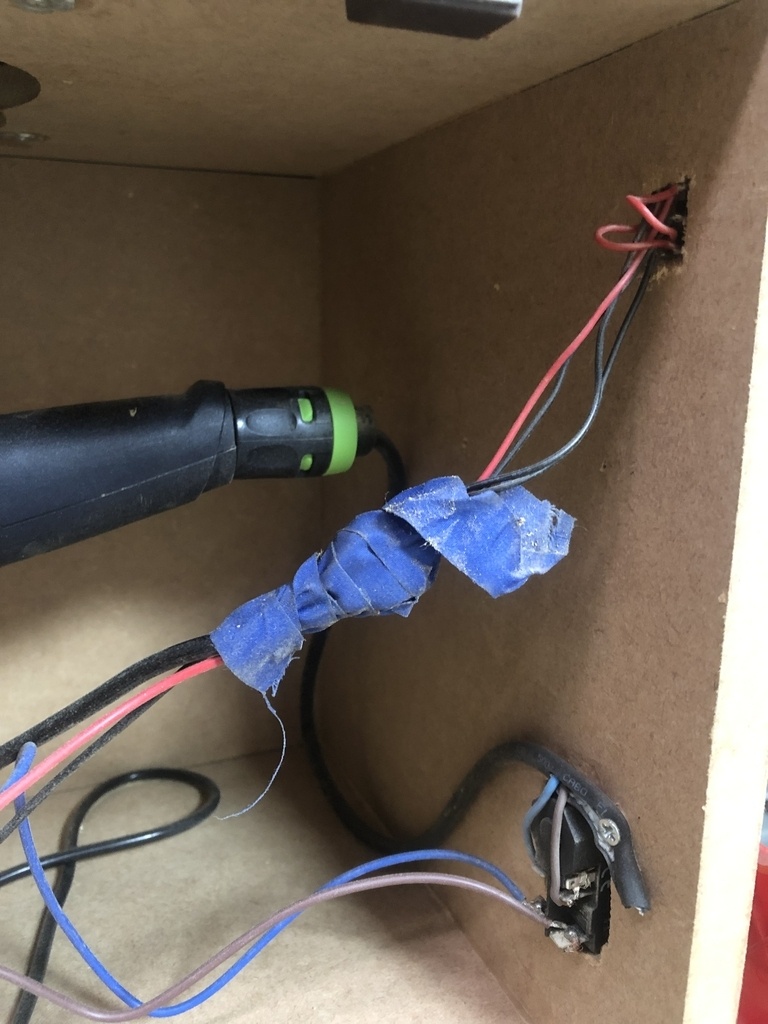

C'est très dangereux... Le câblage mériterait vraiment plus de soin...

  • du 3g 1.5 ou 2.5 pour protéger les fils
  • des boites de dérivation pour éviter d'avoir des fils à nu directement accessibles.
  • un placement mieux pensé pour éviter ces câbles qui se croisent
  • le morceau d’adhésif qui semble cacher un domino...
  • traversées sans gaine

Je ne reviens pas sur la partie mécanique mais une défonceuse à ce prix la, ça se bichonne...

Je veux pas jouer les rabat-joies mais je trouve que ce genre de publications est problématique. Le principe est intéressant mais la conception et réalisation ne sont pas du tout abouties et exhibent des faiblesses potentiellement très dangereuses.

SDand
( Modifié )

J’aurais dû mettre une photo plus actuelle, c’est vrai. J’en étais en phase de test lors de la prise de celle où le câblage était visible.

Cependant je peux t’assurer que tous les câbles visibles sont en 12v. Le 3g2.5 est complètement protégé. Le collant cache une boîte de dérivation et les soudures sur les cosses des interrupteurs sont protégées par des gaines thermorétractables. De plus, la boîte ne doit jamais être ouverte lors de l’usage. Ce serait comme juger un ingénieur qui ne place pas de boîtier autour d’une scie à ruban.
Promis, la notice explique bien de débrancher avant ouverture ;)

Pour le reste du jugement qui, il me semble, ne pas devrait pas avoir sa place ici.

Une défonceuse comme ça se bichonne quand elle n’a pas 15 ans derrière elle et que avec l’ensemble des ébénistes partageant l’atelier (et tous leurs outils), on ne se retrouve pas avec 3x la même. Les vérins sont déjà morts et on est ici plus face à du recyclage.

Merci de poser des questions plutôt que d’affirmer des choses de façon péremptoire et donc un peu malpolies.

Je pense même qu’il s’agit là d’une règle tacite au sein de cette communauté.

olivier-inge-bricoleur
( Modifié )

Désolé que tu le prennes comme ça; Je parle de ce que je vois... Je ne voulais pas être grossier mais simplement alerter sur le fait que selon moi ce montage est dangereux électriquement et mécaniquement. C'est ta responsabilité et ta crédibilité que tu engages mais aussi la sécurité des personnes qui reproduiront ton montage.
Je ne souhaite pas envenimer la discussion et si je t'ai vexé je te prie de bien vouloir accepter mes excuses.

SDand

Sur le point électrique, je ne remets absolument pas en doute ton commentaire si ce n’est que la boîte est censée être fermée mais sur les grands principes électriques je suis d’accord, c’est du bricolage.
C’était plutôt le jugement d’après qui m’a gêné mais je n’avais pas précisé non plus que les vérins étaient endommagés ce qui est ma faute. Comme quoi, toute précision est utile sans quoi on offre une vision biaisée de la réalité qu’on essaie de partager dans le seul but finalement de partage et d’enrichissement mutuel.
Je vais me remettre à partager des chaises évolutives de luxe ;)

marc40110
( Modifié )

merci de ton expérience , de ton idée , vu la vidéo mécaniquement cela monte très bien , je ne vois pas de frottements qui puissent gênés .

SDand

En tout cas, c’est devenu rapidement la star de l’atelier !
