Olivier Vernhettes

Un riflard selon les préceptes de @fof


J'ai déjà quelques rabots mais il me manquait un riflard.😇

Qu'a cela ne tienne en passant en revu les différents échanges sur les rabots maison, je tombe sur une réponse de Fof avec un lien vers un article où il explique comment se fabriquer une varlope avec des outils à main.
Ca tombe bien, un riflard c'est juste une petite varlope, et comme nous sommes dimanche jour du silence pour les voisins, ce sera donc à la mano !!!

Le corps

Dans mes chutes j'ai quelques belles planche déjà rabotées, du merisier pour la semelle, du noyer pour les joues et du padouk pour le corps.

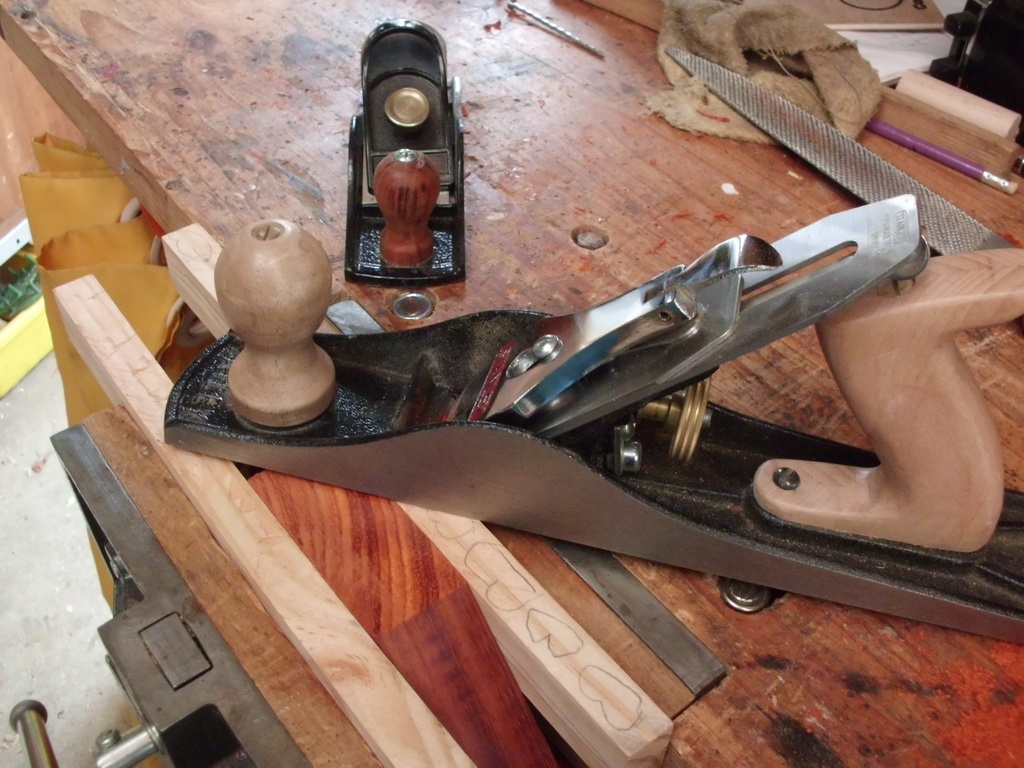

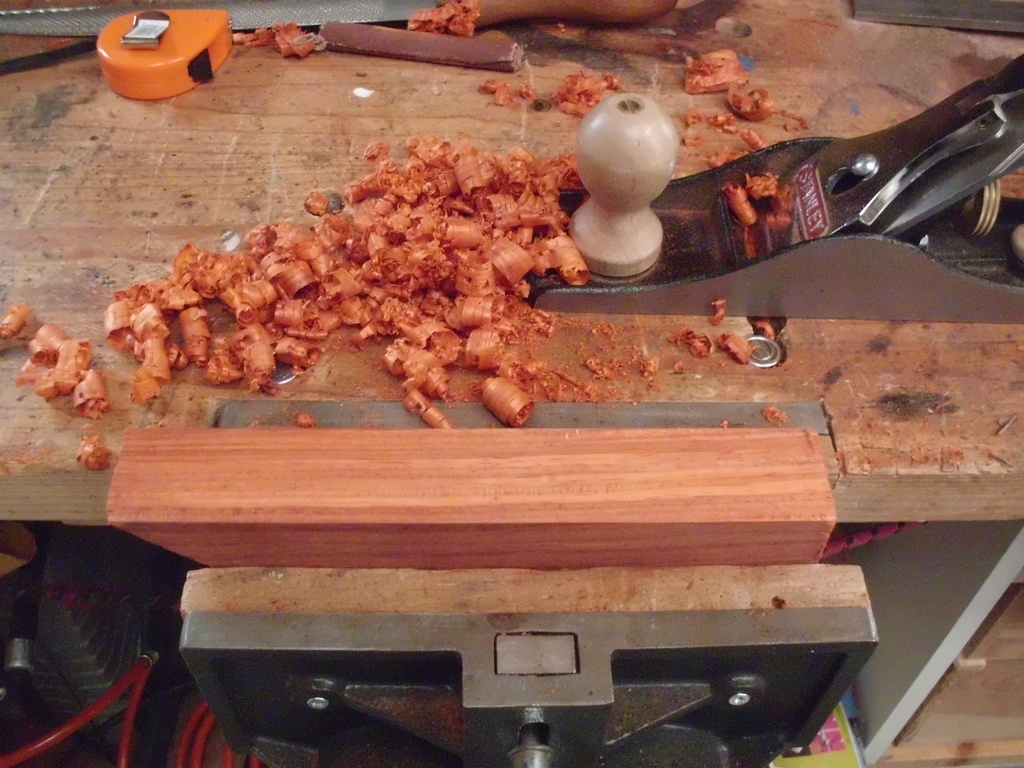

Je commence par couper le padouk à 45° avant de recaler au rabot n°5 la face d'appui pour le fer, puis de dresser le dessous qui sera collée à la semelle.

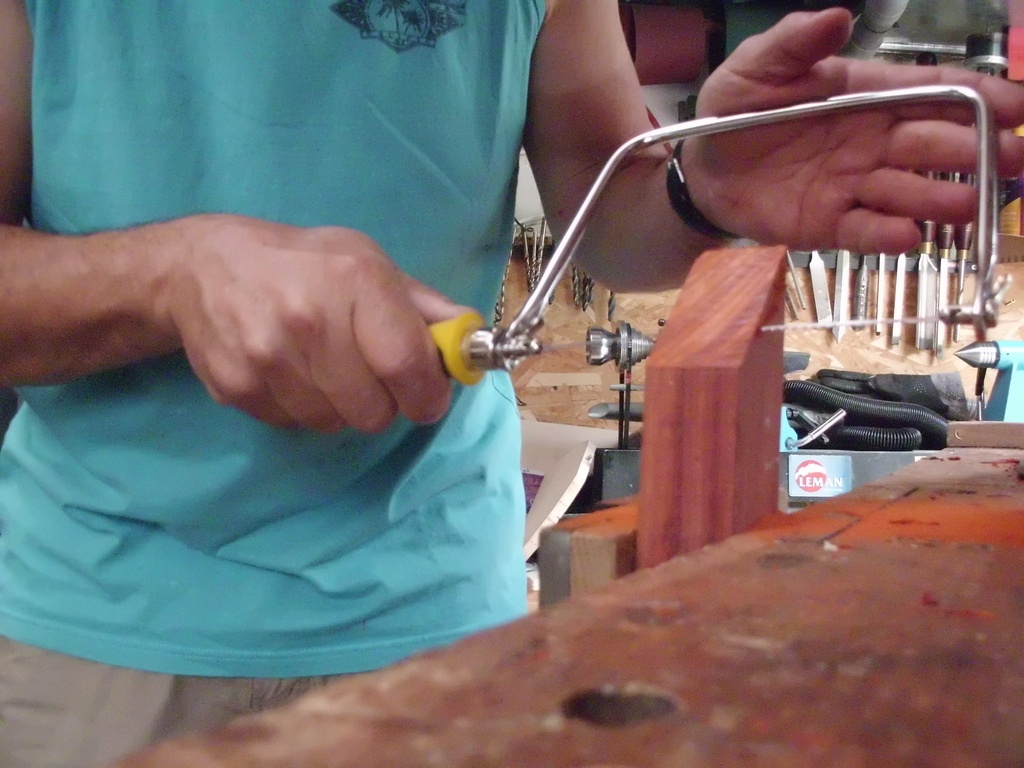

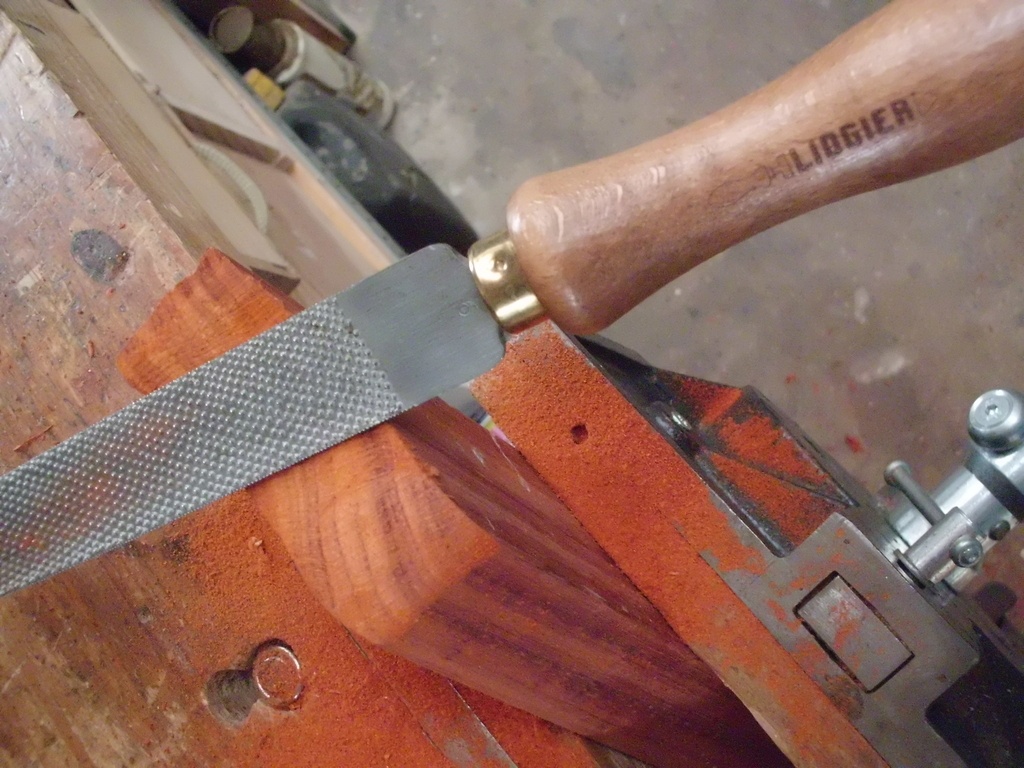

Pour la partie avant par laquelle sortiront les copeaux, je découpe à la scie à chantourner, puis mise en forme finale à la râpe.

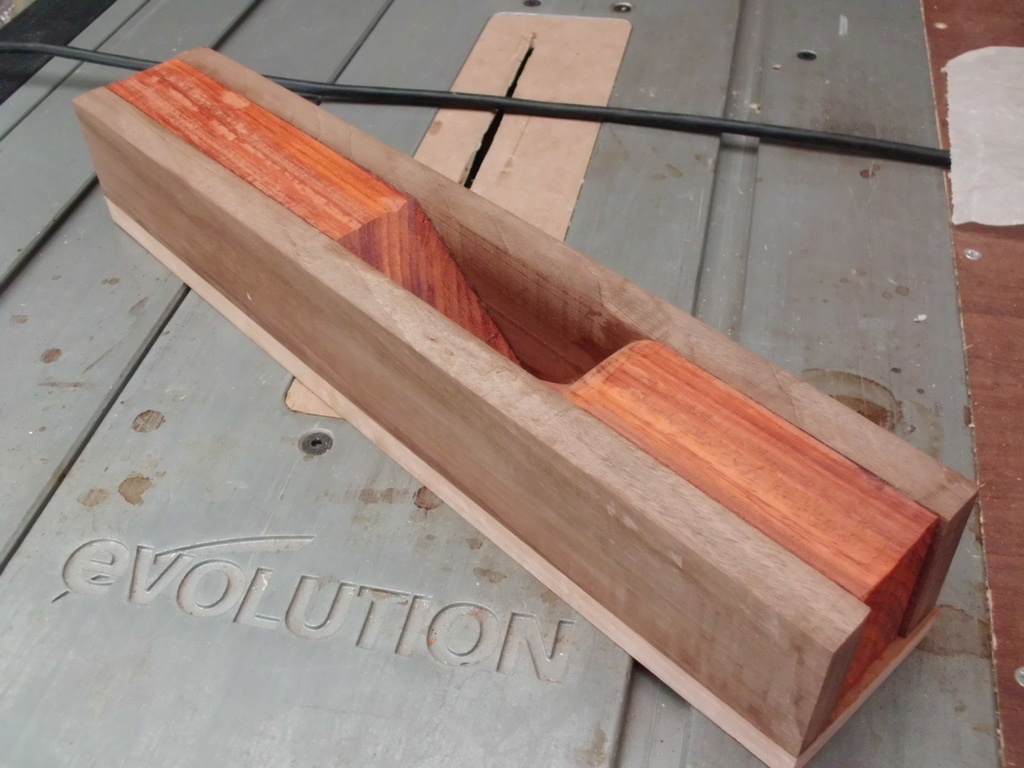

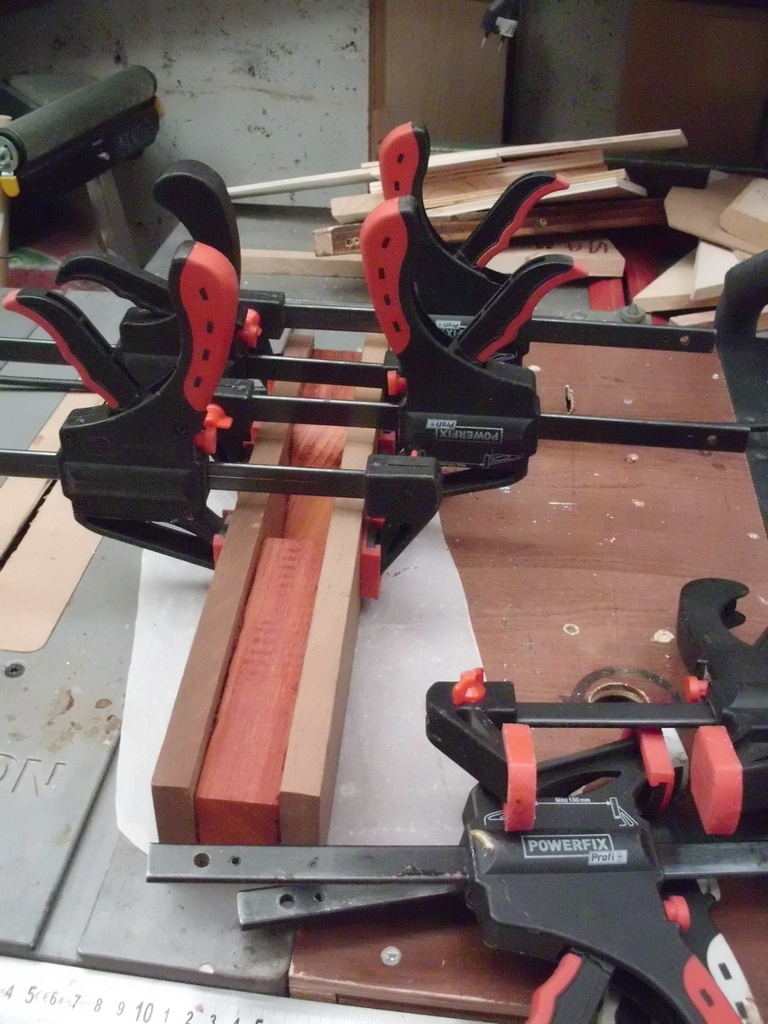

Ensuite collage du corps entre les joues sans chercher à ajuster parfaitement, en laissant de la matière dépassée.
J'ai appliqué la préconisation de Fof, il est plus simple d'enlever de la matière que d'en rajouter.

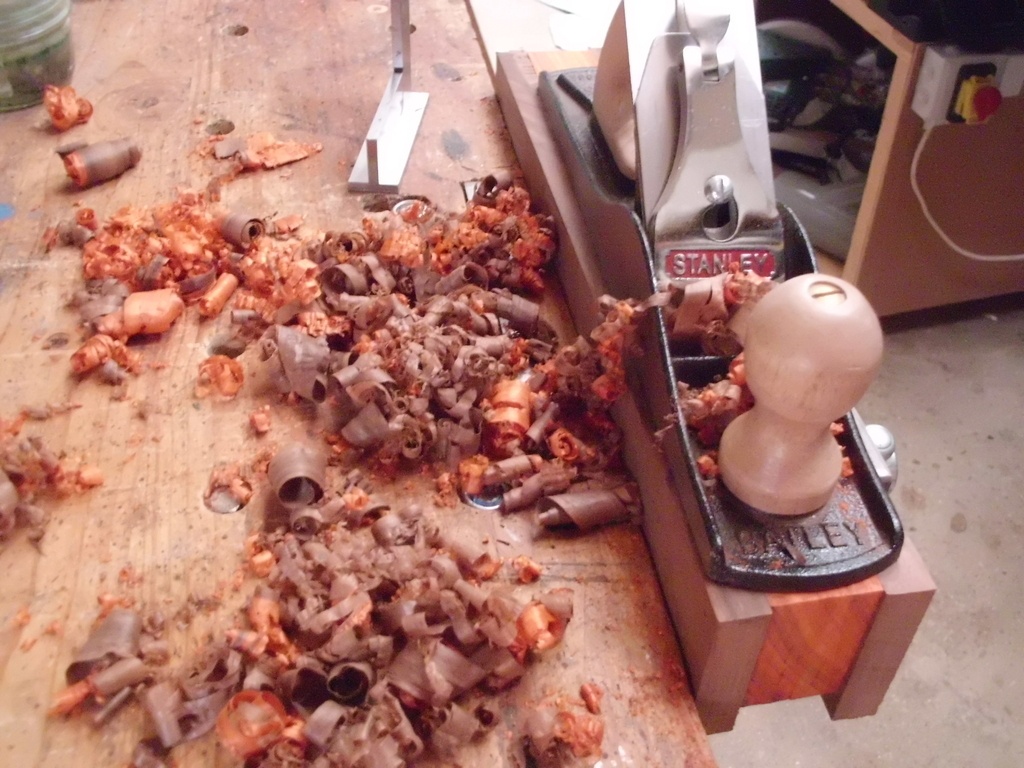

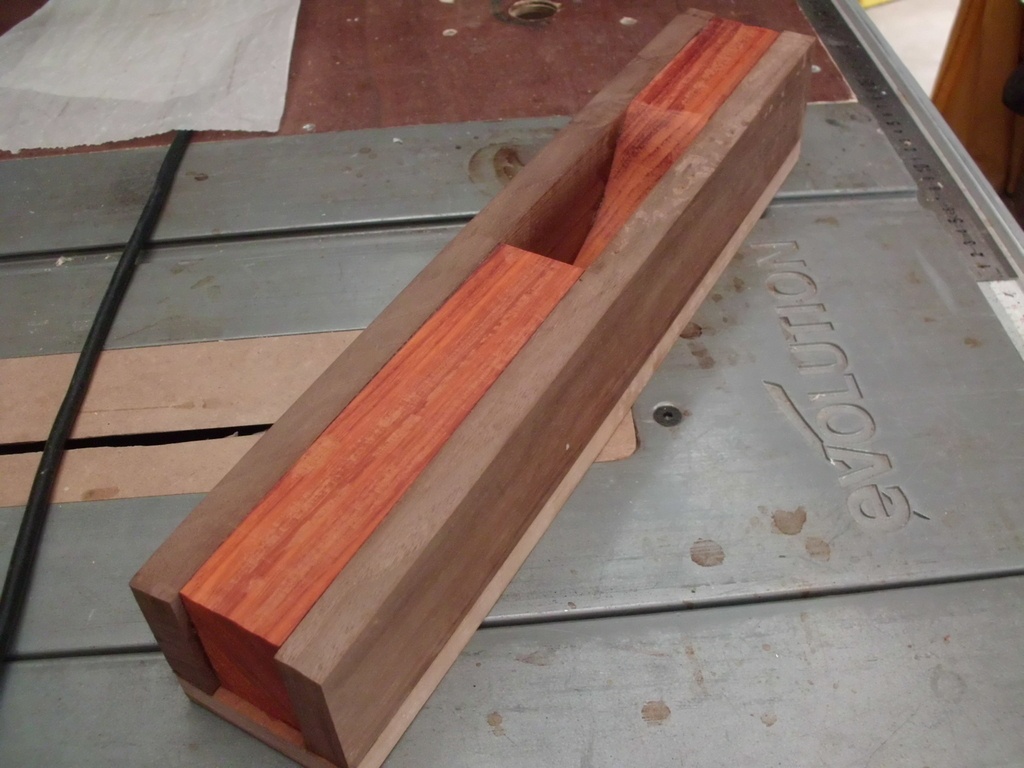

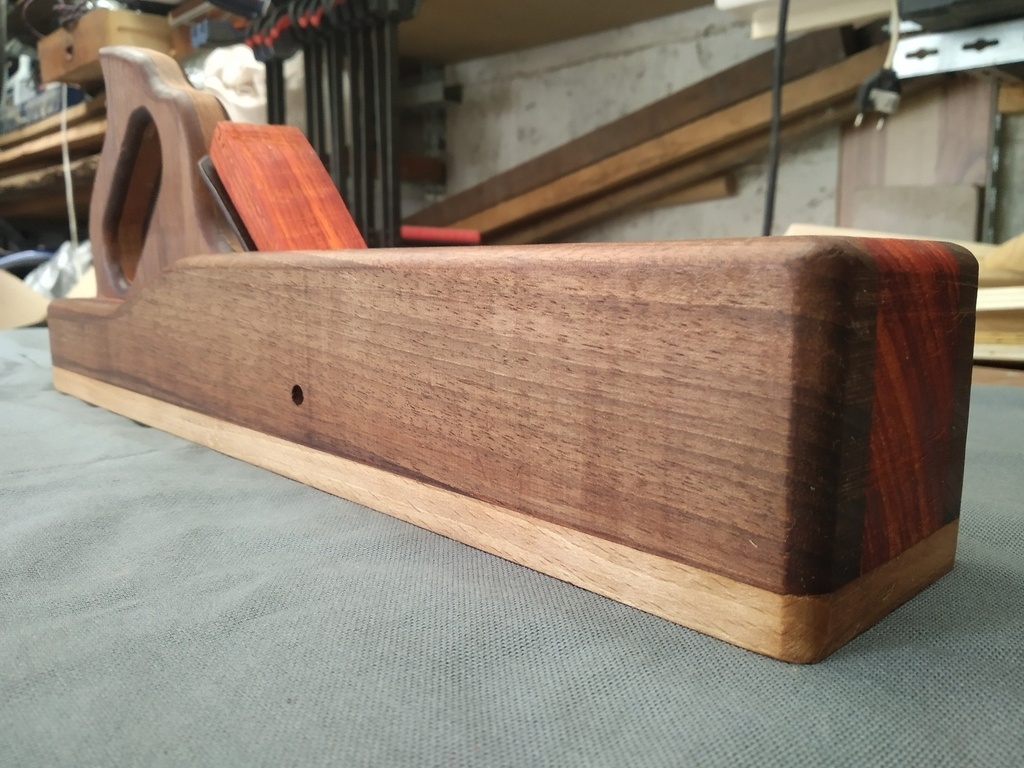

Une fois les joues collées, j'ai dressé le tout au rabot pour pouvoir ensuite coller la semelle

La poignée

Pas de photo sur la fabrication de la poignée.
Elle est constituée d'un lamellé-collé de merisier et de noyer pour reprendre le corps.
Découpée à la scie à chantourner sur le modèle de ma varlope, puis finie au rouleau ponceur sur ma toupie et à la défonceuse sous table (c'est la semaine j'ai le droit ...😂)

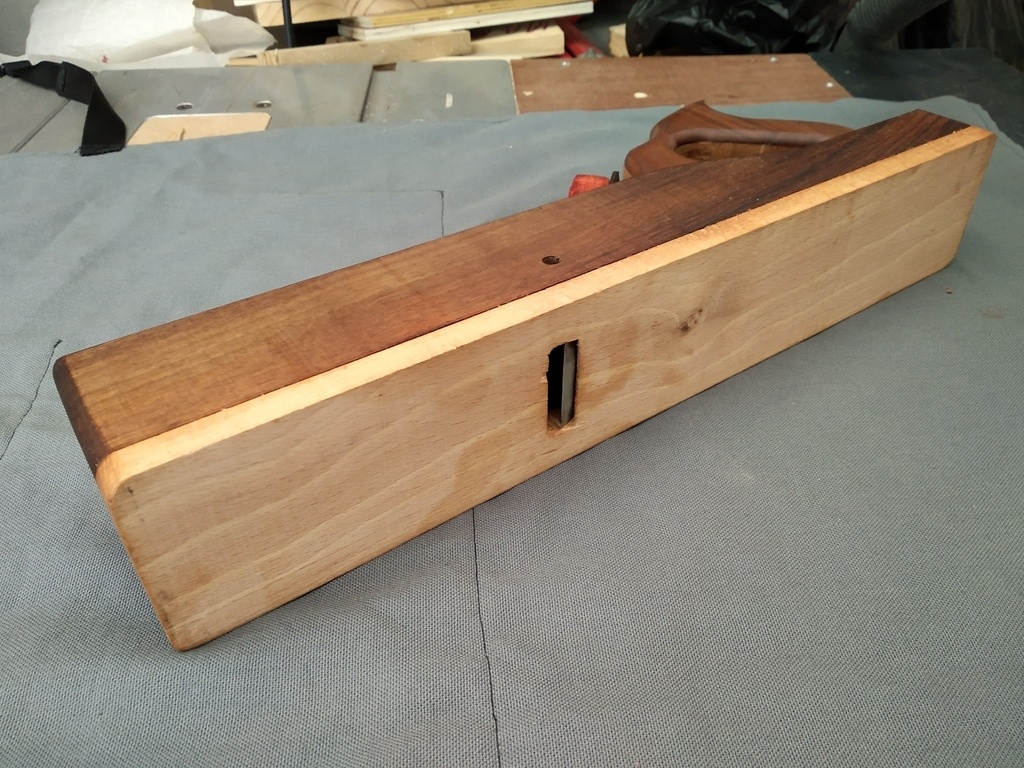

L'arrière du riflard est découpé à la scie et mis en forme au rouleau ponceur.
Une mortaise est découpée au ciseau et à la guimbarde pour encastrer la poignée.

Avant il a fallu que je creuse la semelle pour laisser sortir le fer et que j'ajuste la fenêtre pour la sortie des copeaux.

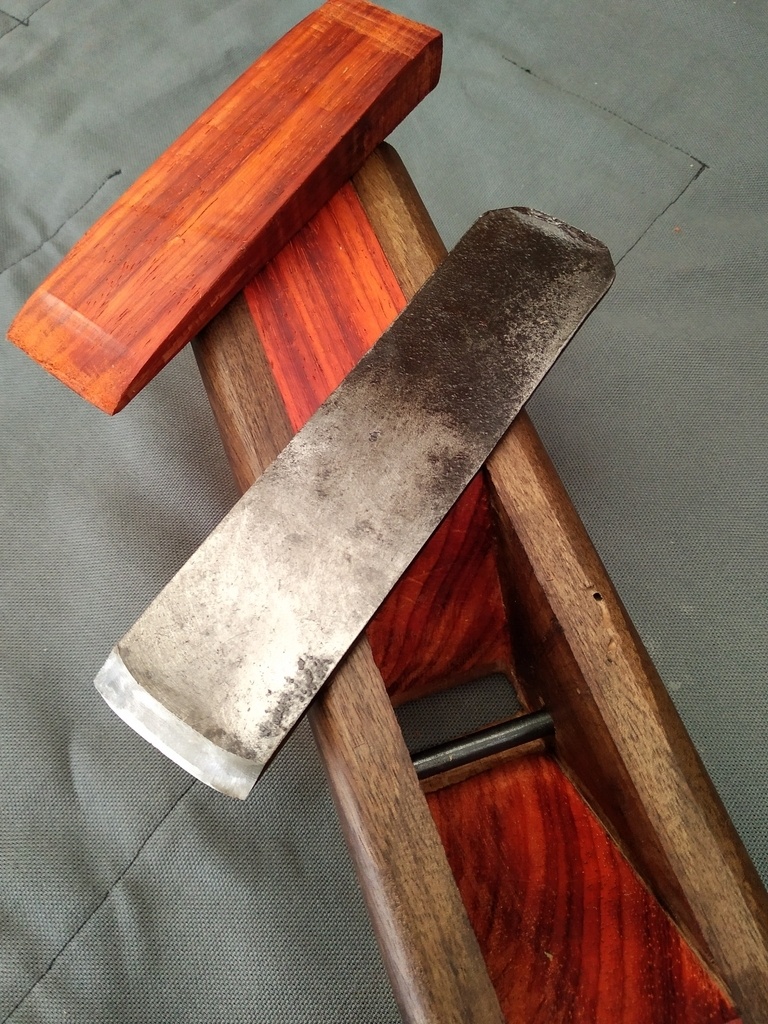

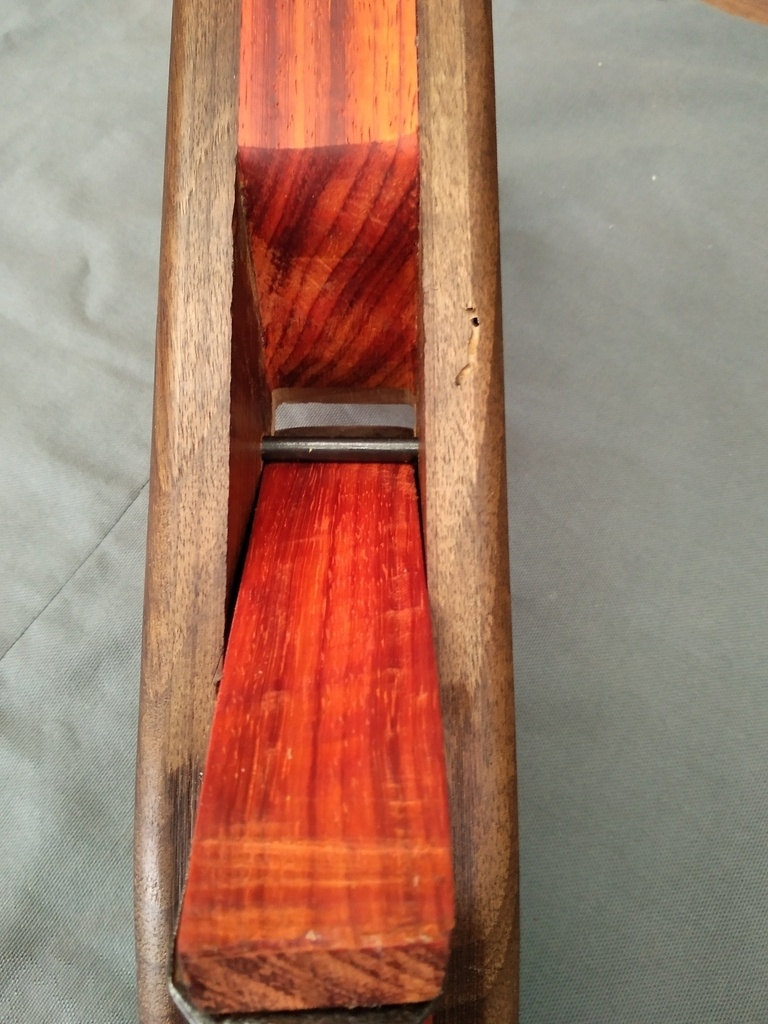

Le fer (pas de première jeunesse mais d'un tranchant redoutable) a été arrondi au touret avant d'être réaffuté à la pierre, il est tenu par un coin qui est bloqué sous un profilé d'acier rond de 6 mm

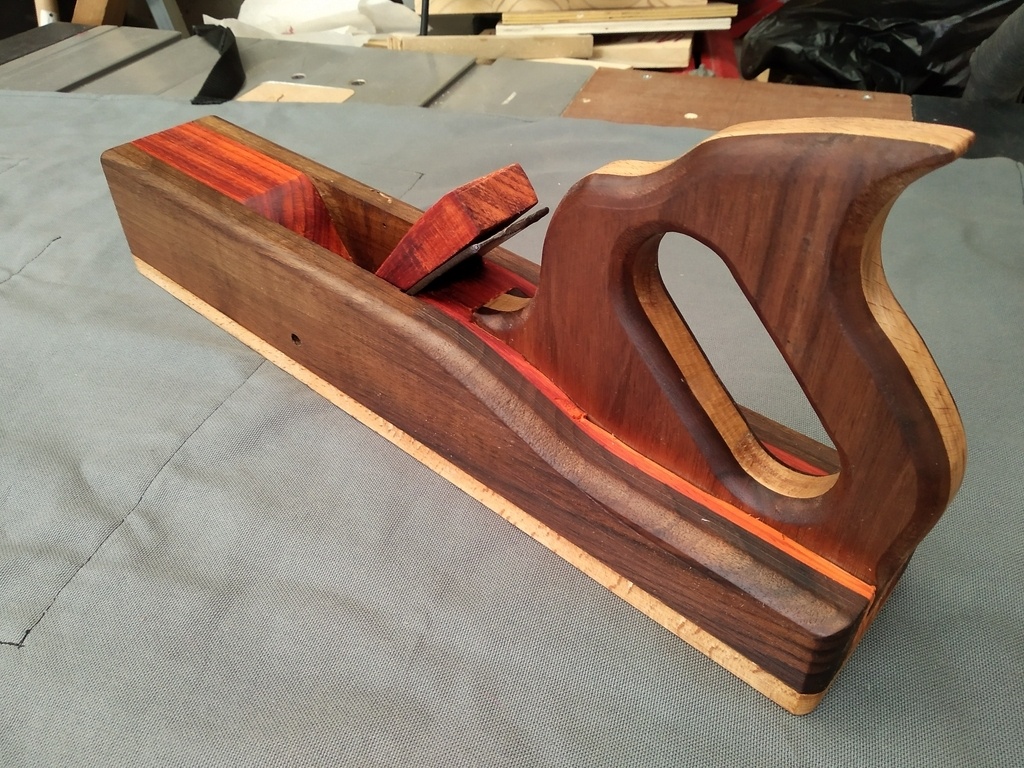

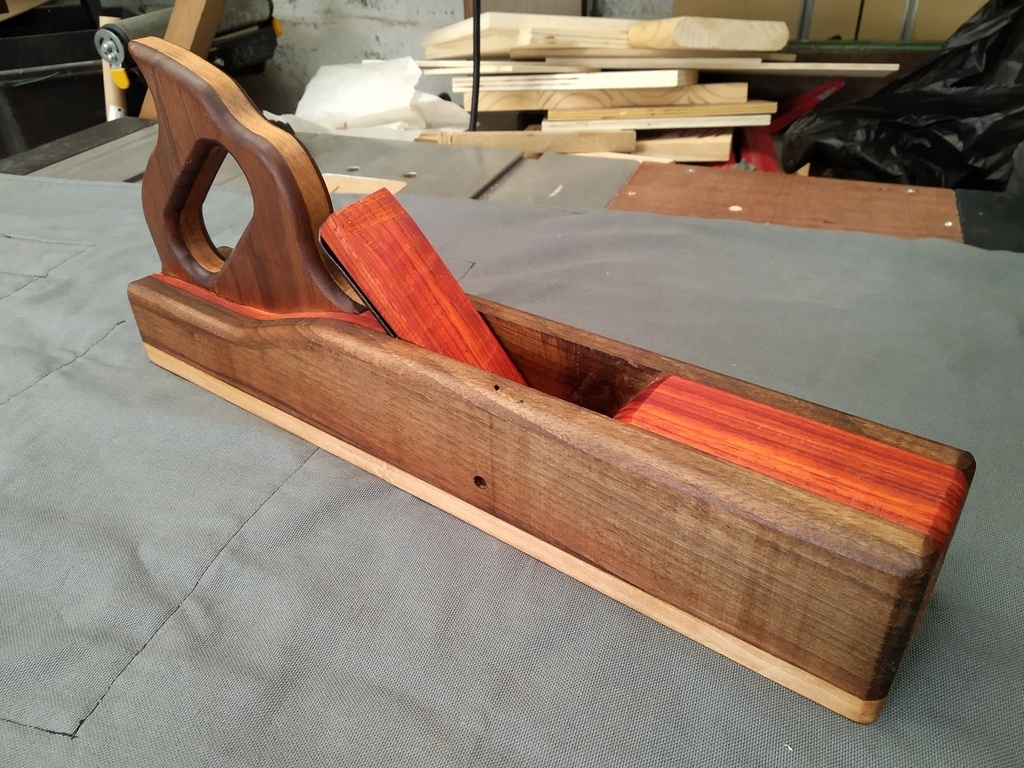

Les premiers tests ont été très concluants, le riflard est léger, plaisant à manier.
J'ai du ouvrir un peu plus la fenêtre pour laisser passer les gros copeaux qui sortent, le fer arrondi est vraiment redoutable.

Ce fut une semaine bien occupée qui me donne envie d'en faire d'autres

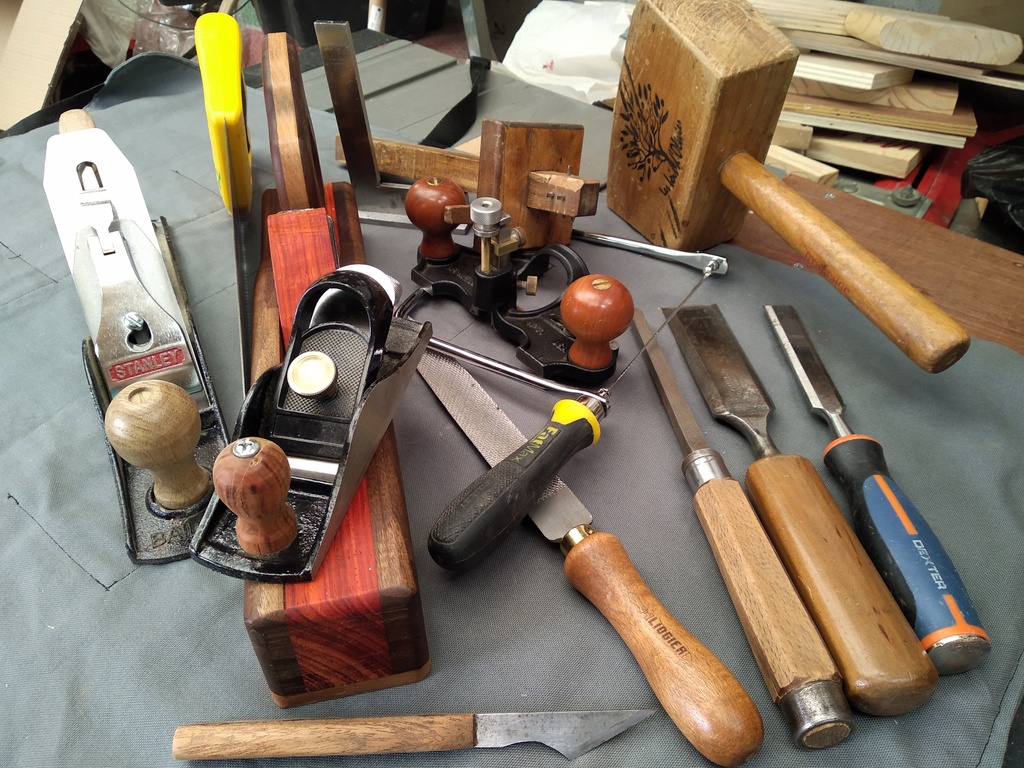

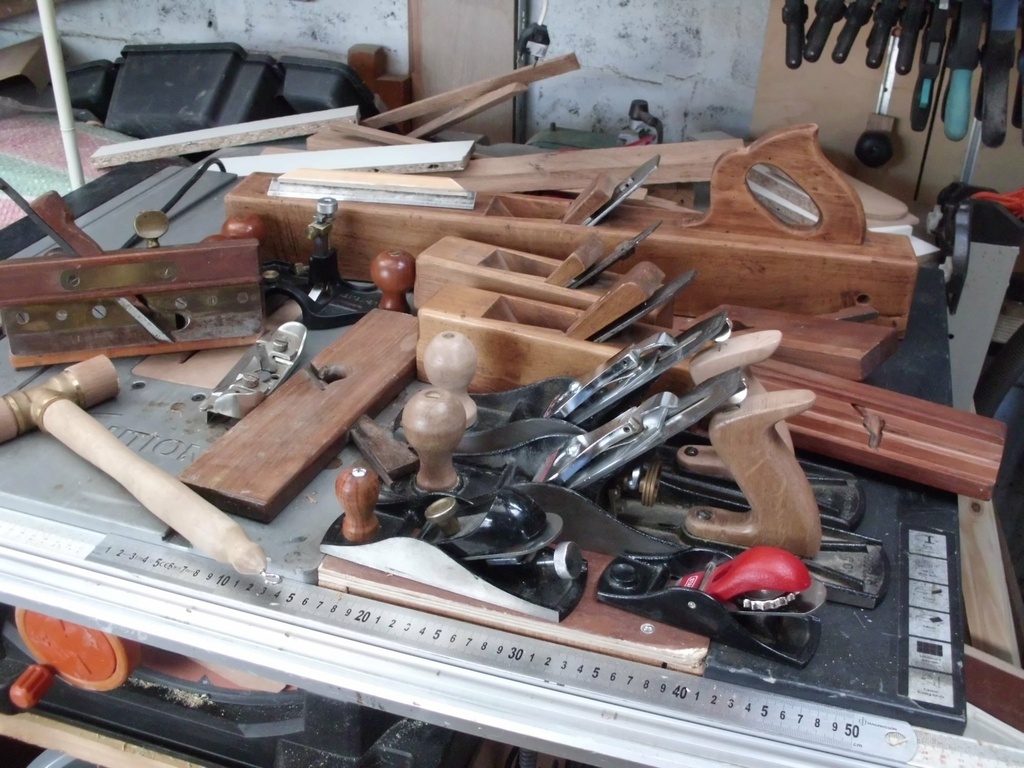

Une dernière image, pour faire un rabot il faut quelques outils, dont des rabots 😜


Discussions

Olivier Vernhettes  a publié la création "Un riflard selon les préceptes de @fof".
il y a 3 ans
sey

de toute beauté 😍
pour le fer tu a un rayon précis ou tu a fais au piff ?

Olivier Vernhettes
( Modifié )

Merci sey
Pour le rayon j'ai utilisé le même outil de précision que fof, le piffomètre 😂

Erebor

C'est du piFOFmètre c'est très précis !
Magnifique riflard au passage. Quand j'aurai la place...

Olivier Vernhettes

Merci Erebor
C'est clair y a pas mieux 😉.
Pour la place, il fait à peine 40 cm.

Erebor

Olivier Vernhettes bah oui mais je suis malheureusement à 40cm près !

Olivier Vernhettes
( Modifié )

Erebor J'allais te dire qu'avec un peu de rangement on gagne de la place, mais je viens d'aller voir ton atelier, il semble bien optimiser 😉

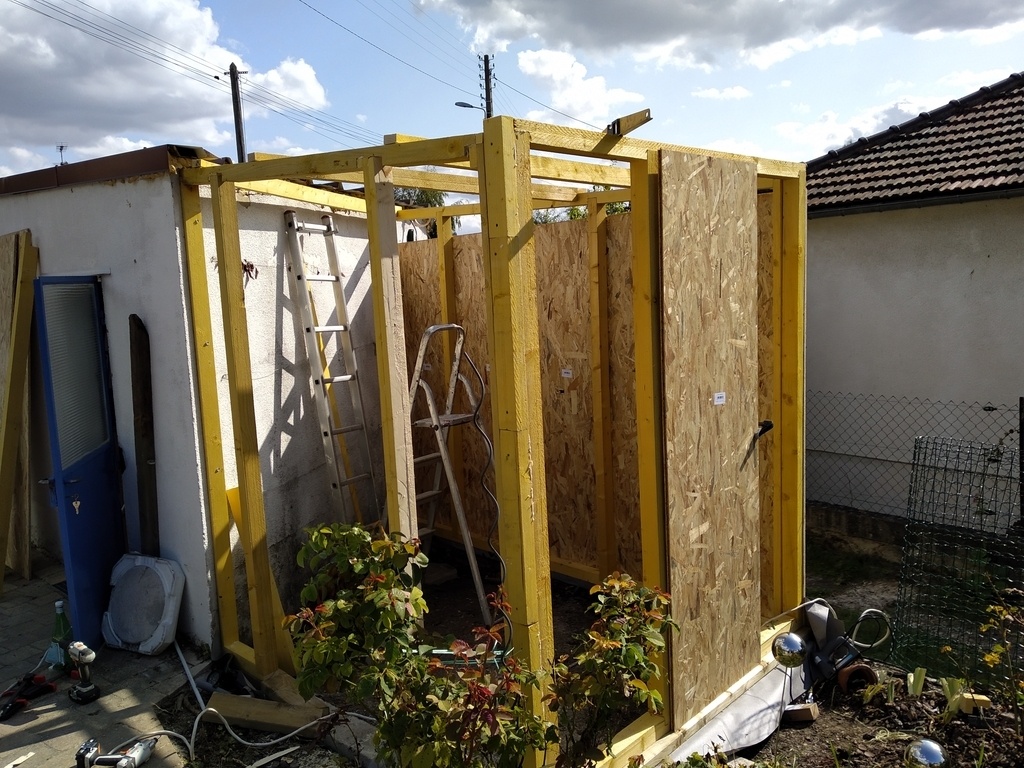

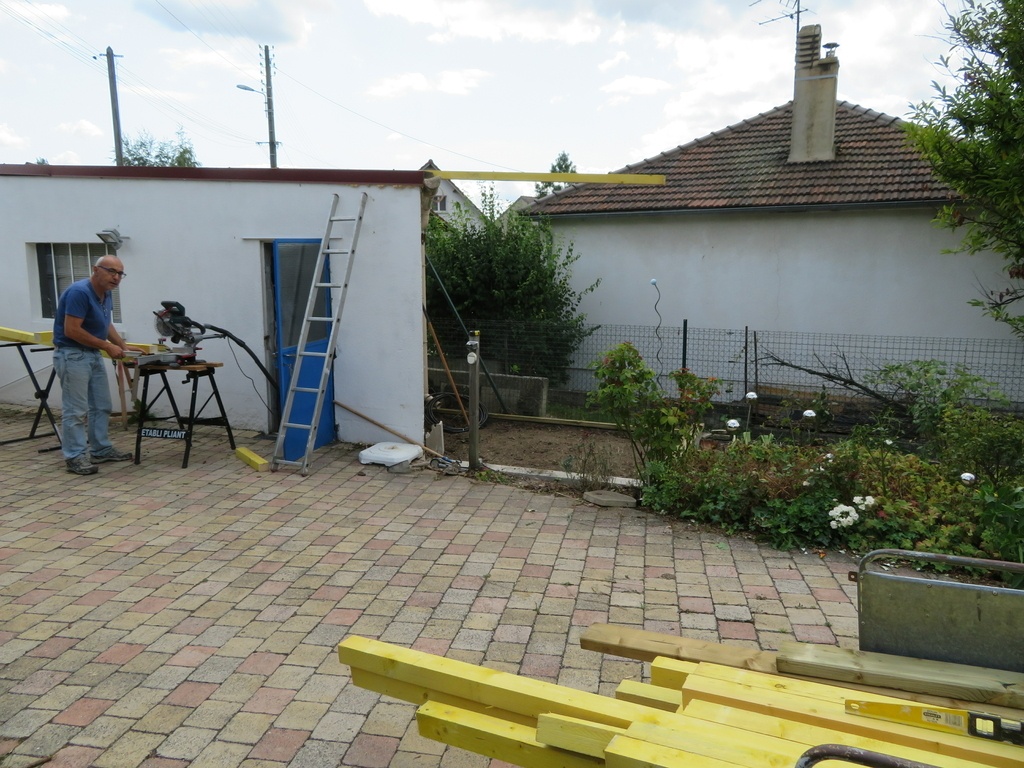

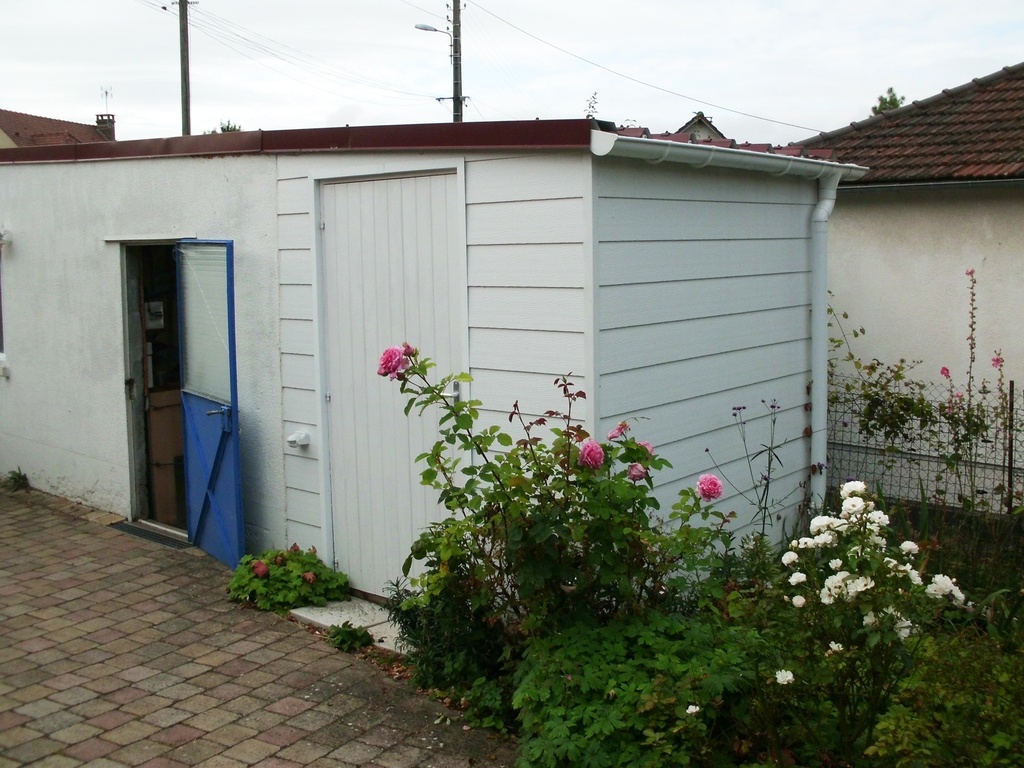

Après négociation avec madame j'ai pu étendre le mien de 5m² ou j'ai migré aspirateur et stock de bois

Erebor

Olivier Vernhettes génial ! J'aimerai pouvoir faire ça mais je suis encore en location et les murs en parpeings ne bougent pas j'ai vérifié 😁

JeffBurlu
( Modifié )

Magnifique ! Mais il te faudrait un tranchet digne de ce nom 🤪😈

Erebor

Un volontaire pour lui faire ? 😁

JeffBurlu
( Modifié )

Erebor En fait c'est de l'auto dérision : Olivier m'en a commandé un il y a un bout de temps et j'ai pas mal de retard 😬

Olivier Vernhettes

JeffBurlu tu remarqueras que je n'ai pas réagi, ne voulant pas t'enfoncer 😇😂

JeffBurlu

Olivier Vernhettes Je t'en sais gré 😔

Erebor

Avoir du retard c'est le signe qu'il y a de l'activité... Et puis avec de clients sympa...

Artanux
( Modifié )

Magnifique réalisation!

Olivier Vernhettes

Merci

dependancesbois

Superbe !!!!

dneis
( Modifié )

On voit que l'axe a déjà marqué le coin.
Pour éviter cela, je suggère de limer un méplat sur l'axe pour augmenter la surface de contact avec le coin et ainsi diminuer la pression. Détails ici:

Il pèse combien au final ?

Olivier Vernhettes

Merci pour l'astuce du méplat sur l'axe.
Je réfléchis aussi à l'ajout d'une poignée avant, à voir à l'usage ...
Il pèse 1250 g
