rogervuillermoz

Tableau modulable décoratif


Bonsoir à tous

créer il y a quelques temps après avoir vue une exposition d'un tourneur renommé
et m'ayant donne son mode opération l'inspiration a fait le reste et après cette discutions,
et en tenant compte de mon petit matériel.j'ai entrepris ces essais

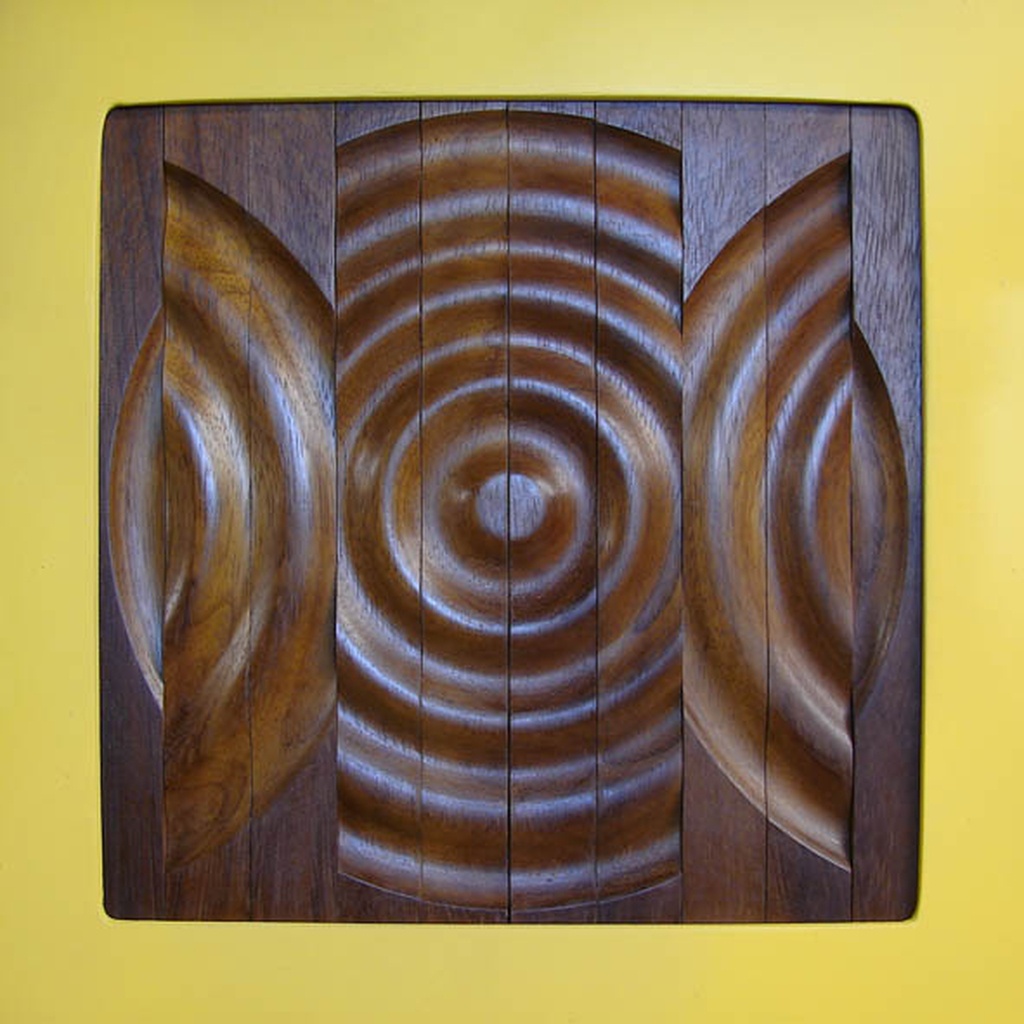

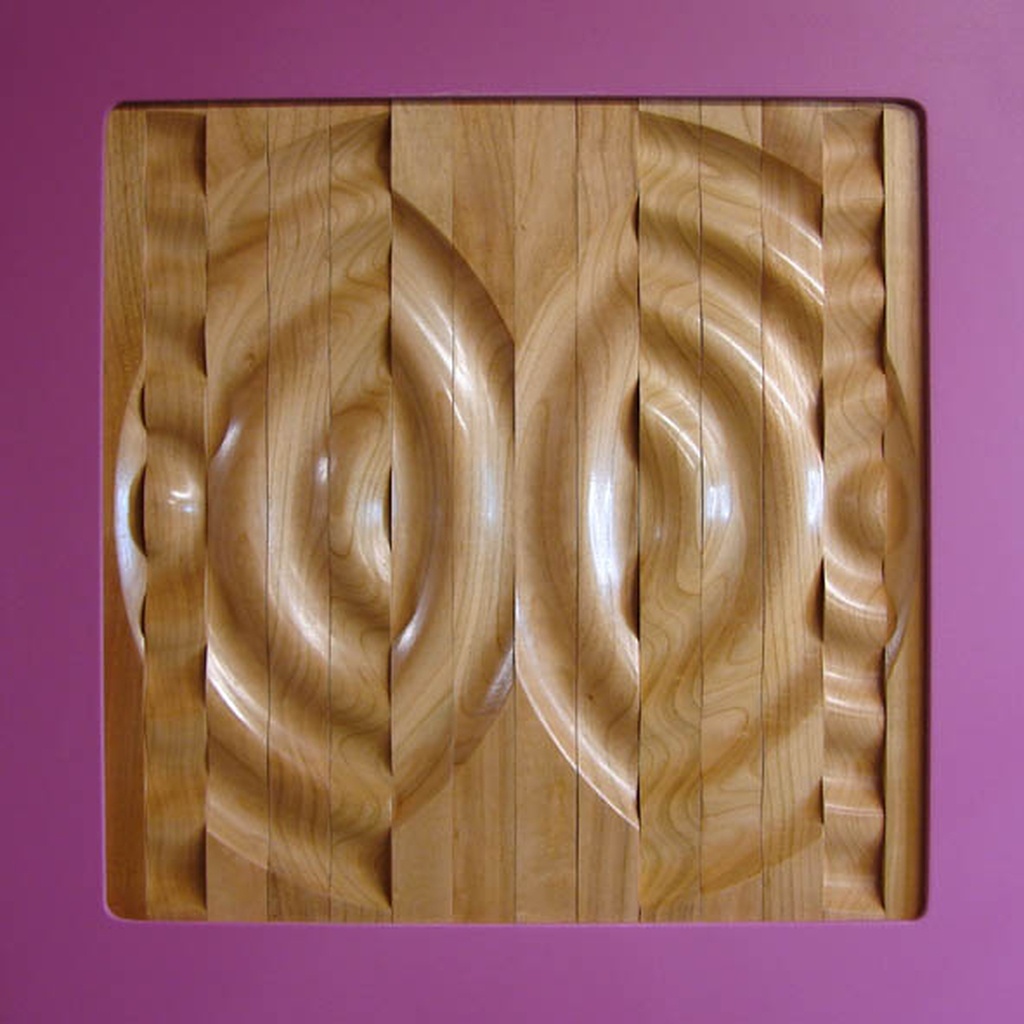

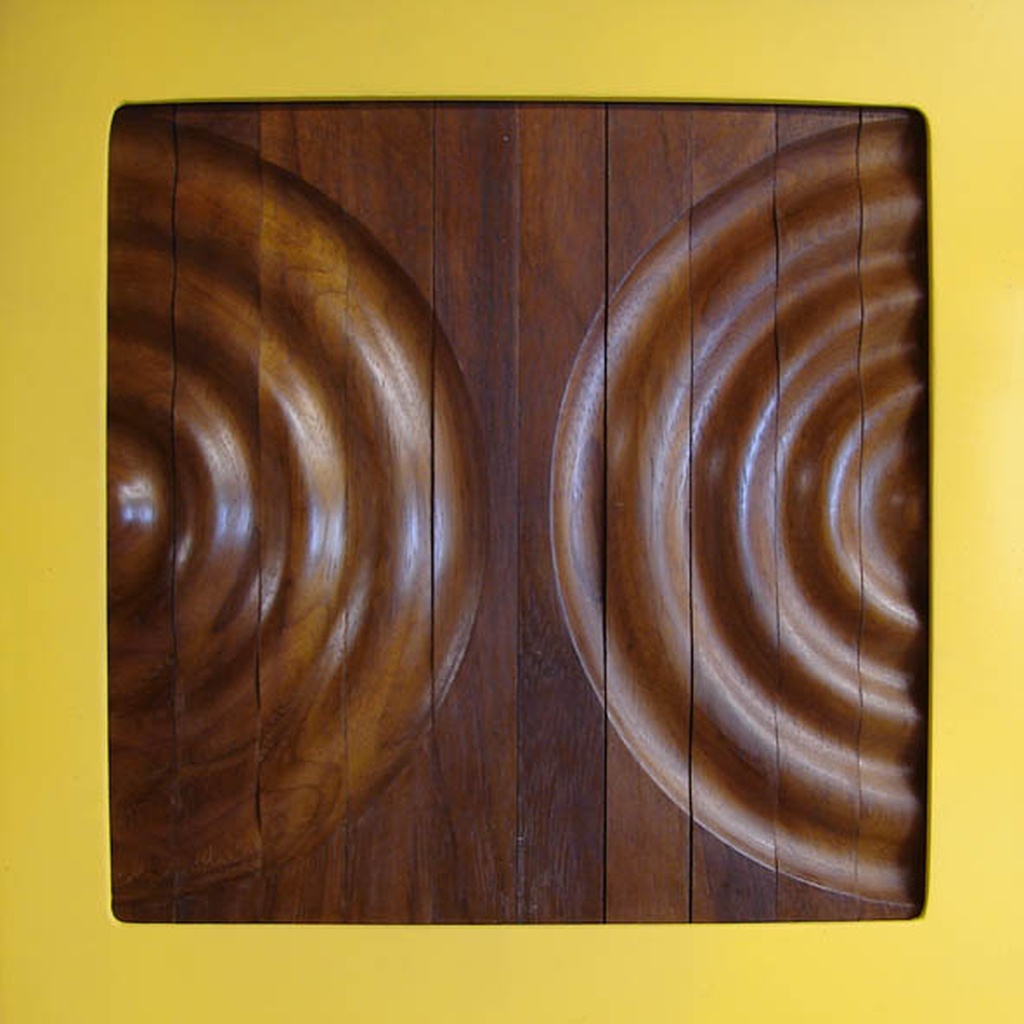

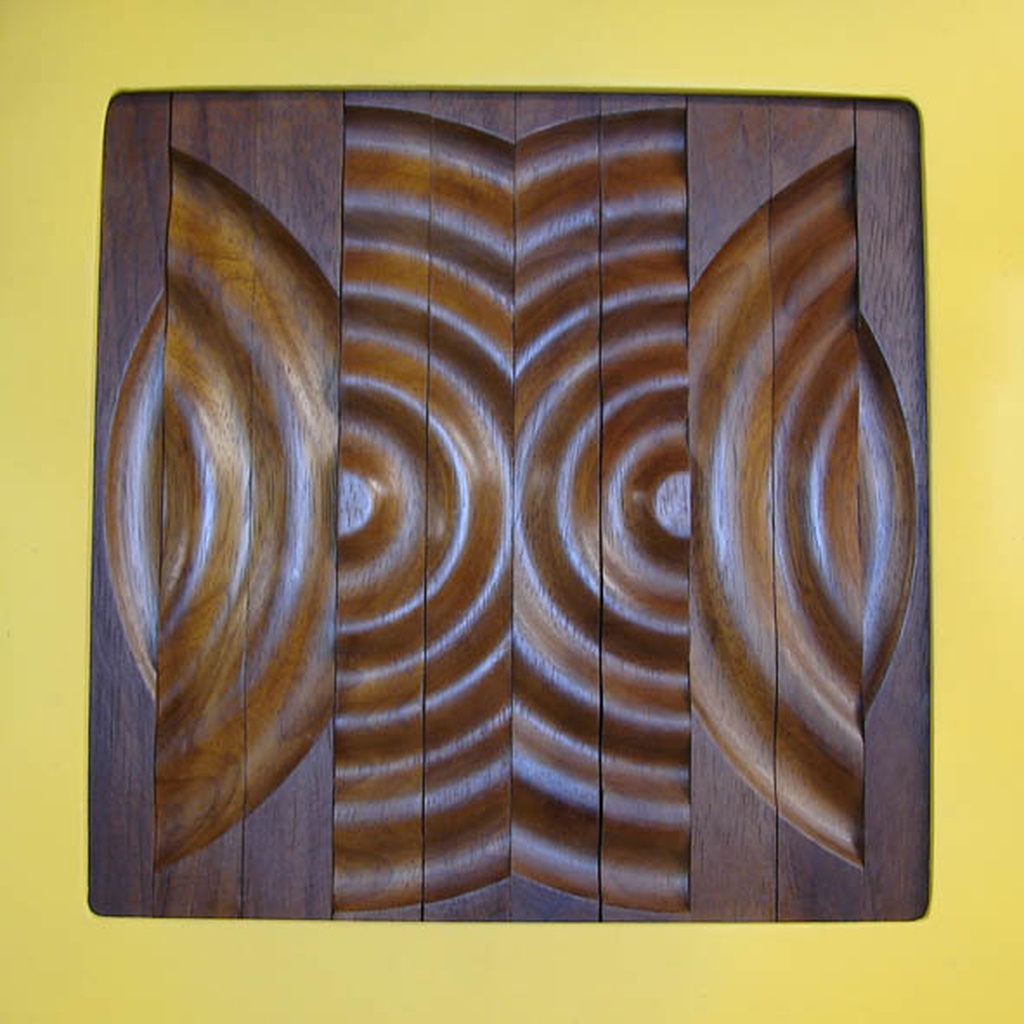

le but pour moi était de faire un tableau modulable composé de plusieurs clés que l'on pourrait placer à son idée dans le cadre pour obtenir une présentation différentes.

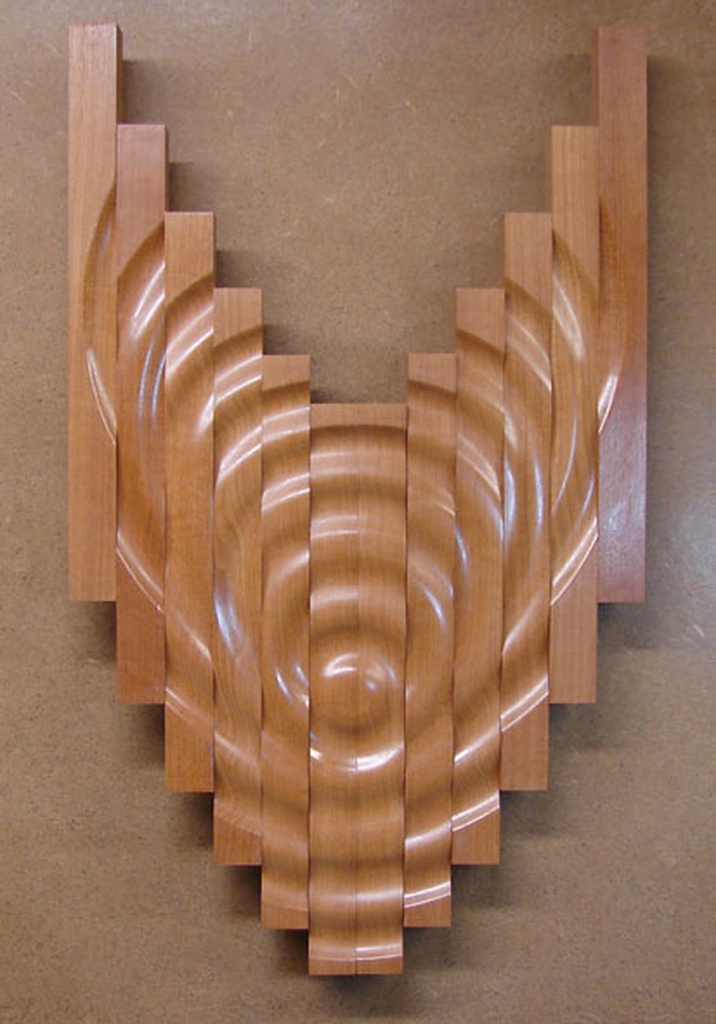

il est aussi possible de faire une présentation sans le cadre.
chaque clé est parfaitement usinée et en suite placer dans un cadre pour effectuer le tournage


Discussions

rogervuillermoz a publié la création "Tableau modulable décoratif".
il y a 3 ans
AvecUnBoutDeBois
( Modifié )

Bonjour Roger,
C’est très original et cela doit être plaisant à réaliser.
Qu’elle est la dimension du cadre ? Faut-il un tour très lourd pour supporter le balourd de l’ensemble ?

rogervuillermoz

Bonsoir Bernard

oui il faut un gros tour pour réaliser ce tableau
j'avais un gros Jet 3520B et j'ai fais une adaptation en bout du banc pour tourner
jusqu'a 1 m de diamètre.

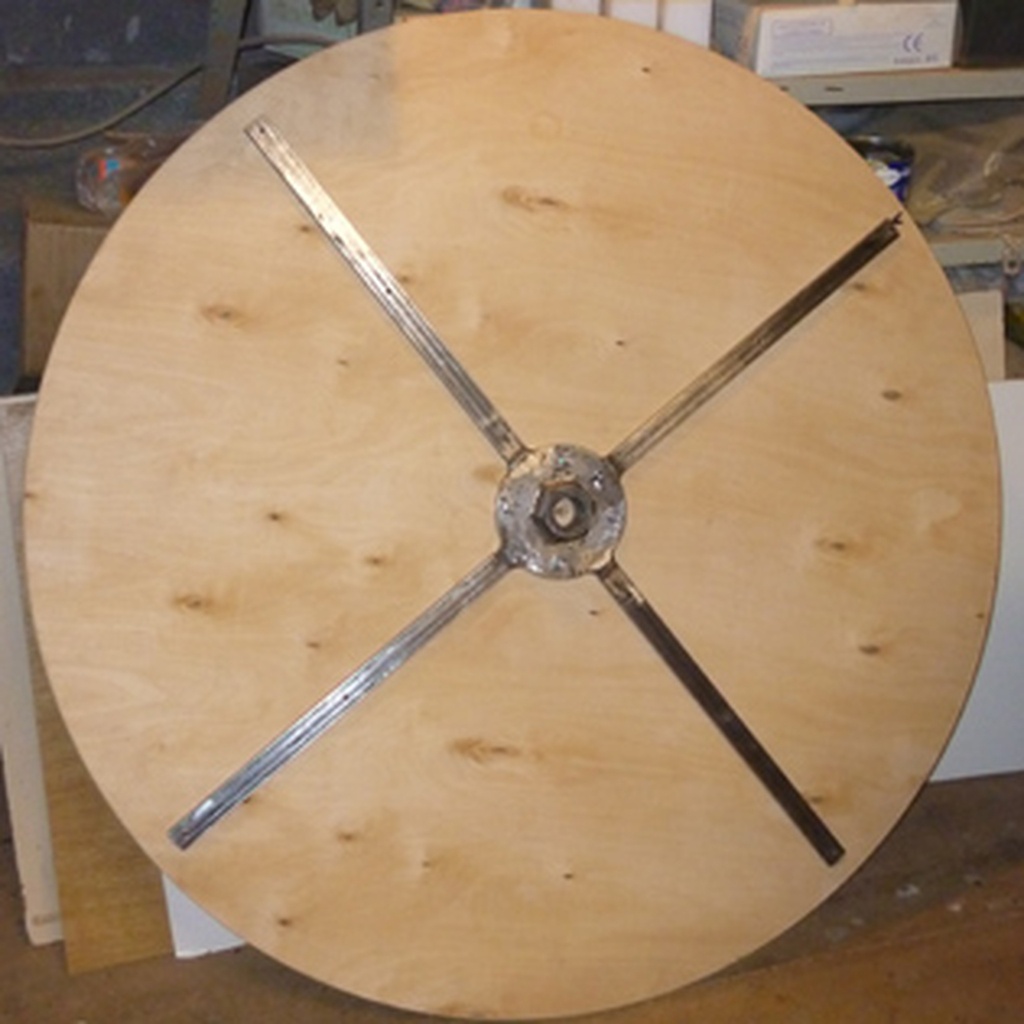

donc dans plateau circulaire je pouvais fixer les éléments du futur tableau
ce tour de 326 Kg à l'avantage , on peut faire glisser la broche et l'ensemble moteur variateur entre les des pieds en conservant une très bonne stabilité

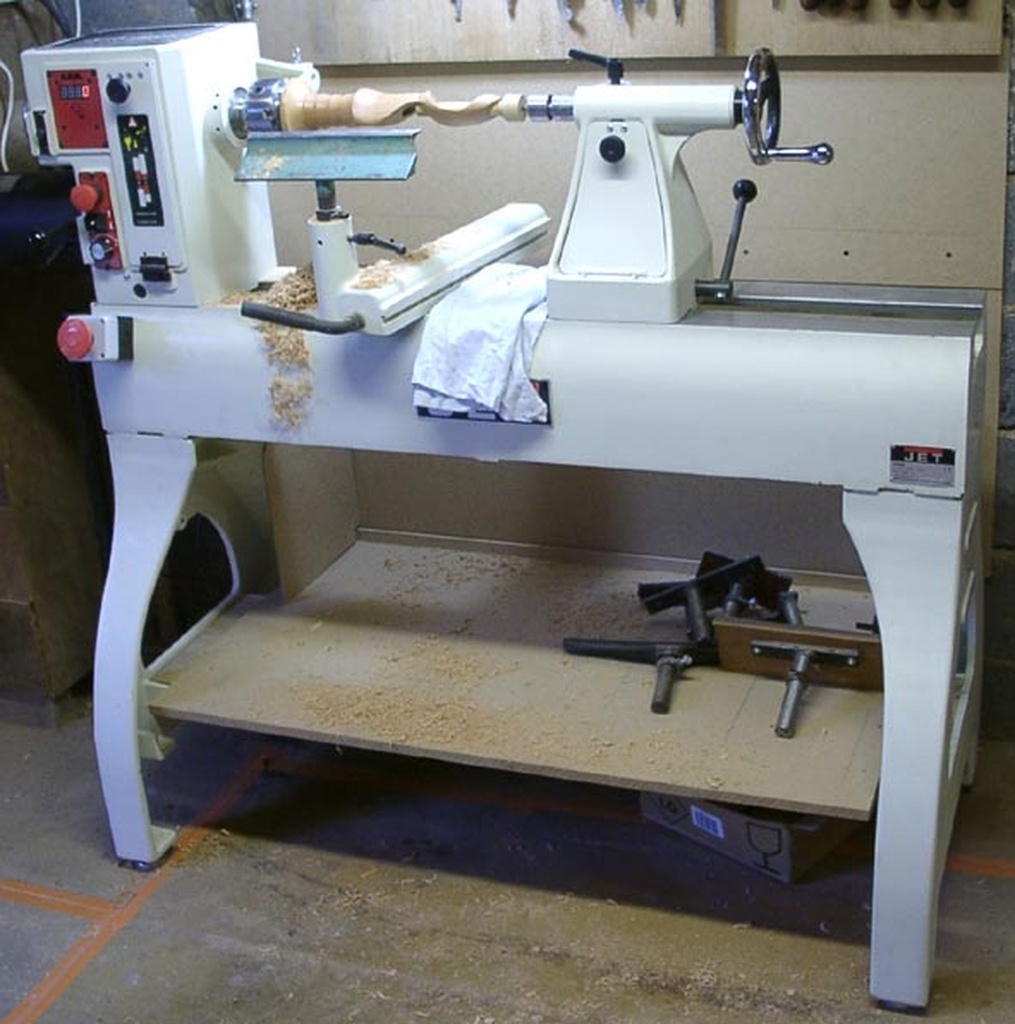

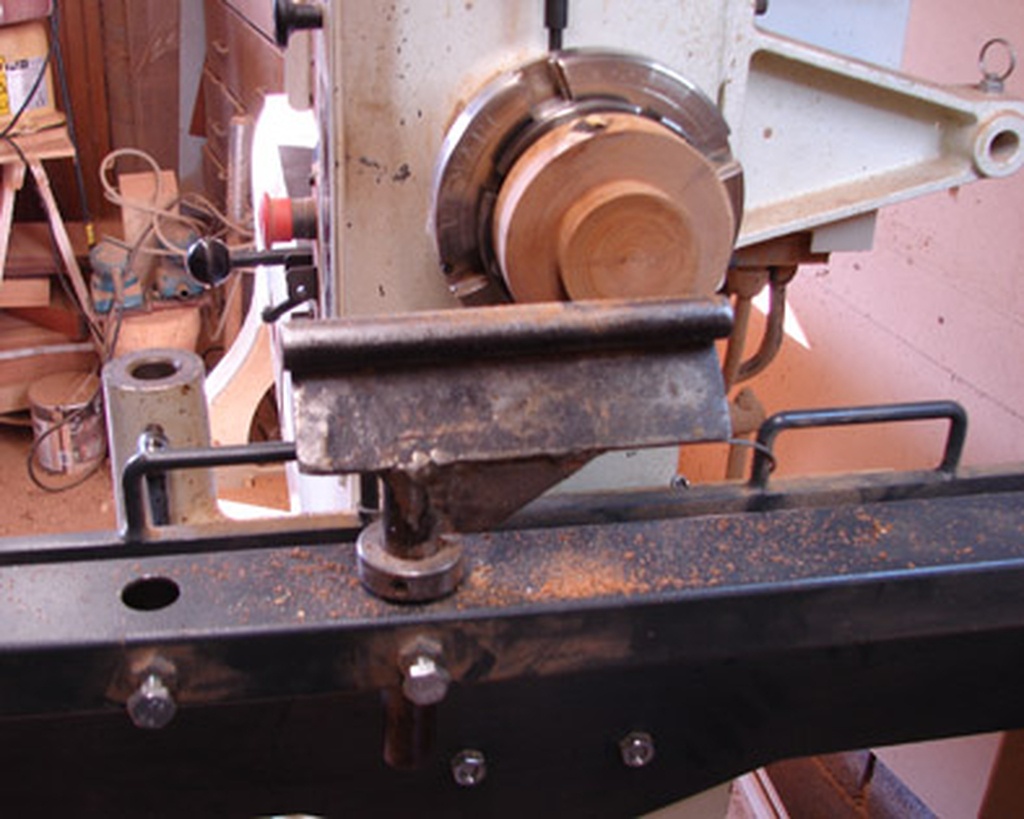

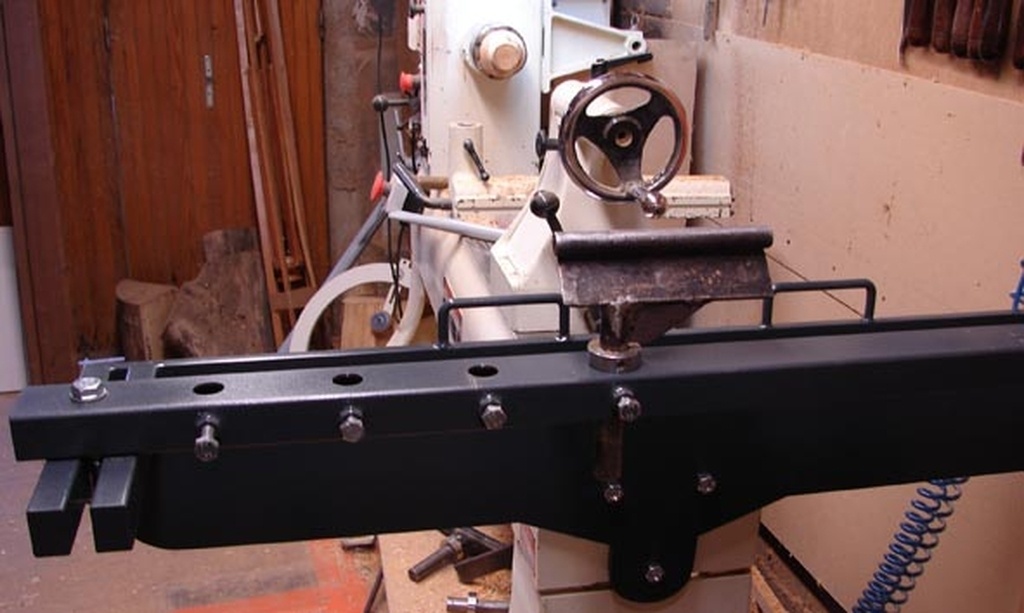

une photo tour de base et les suivantes avec la modification tournage en bout.
et exemple de tournage en bout
ne pouvant plus rester debout je me susi séparé de ce tour pour en acheter un mini tour d'établi

AvecUnBoutDeBois

Merci Roger, pour les explications.

rogervuillermoz

Pour finir les dimensions du tableau de base fait environ 33 cm de côté mais on peut aussi faire des tableaux rectangulaires
Le maxi doit être défini dans le plateau circulaire pour des mesures de sécurité quand le plateau tourne
