Voici un rapide récap des étapes de fabrication d'un surf vide, construction dite "Hollow".
Longueur : 2075
Largeur : 560
Epaisseur : 70
Volume : 50l
Poids : 8.5 kg

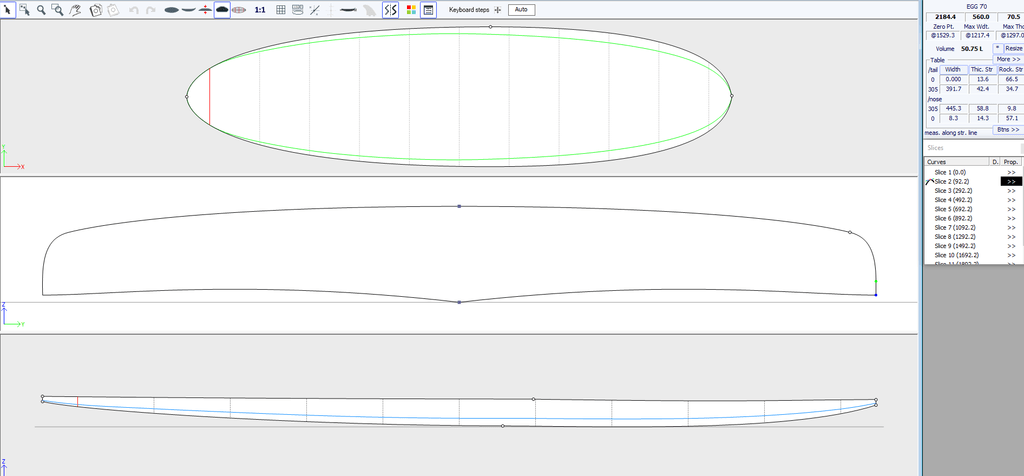

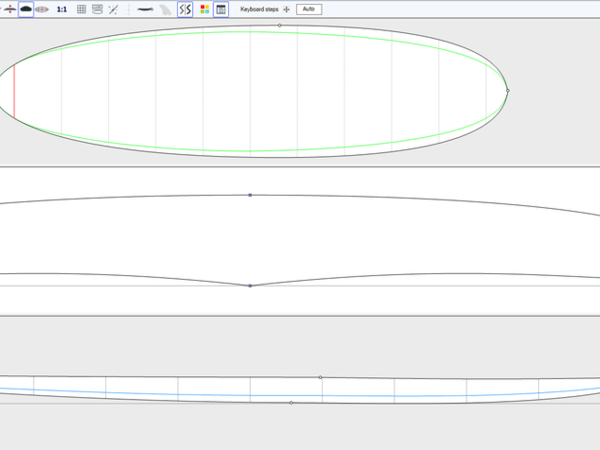

Création du "shape" dans Shape3D (ici légères modifications d'une planche existante):

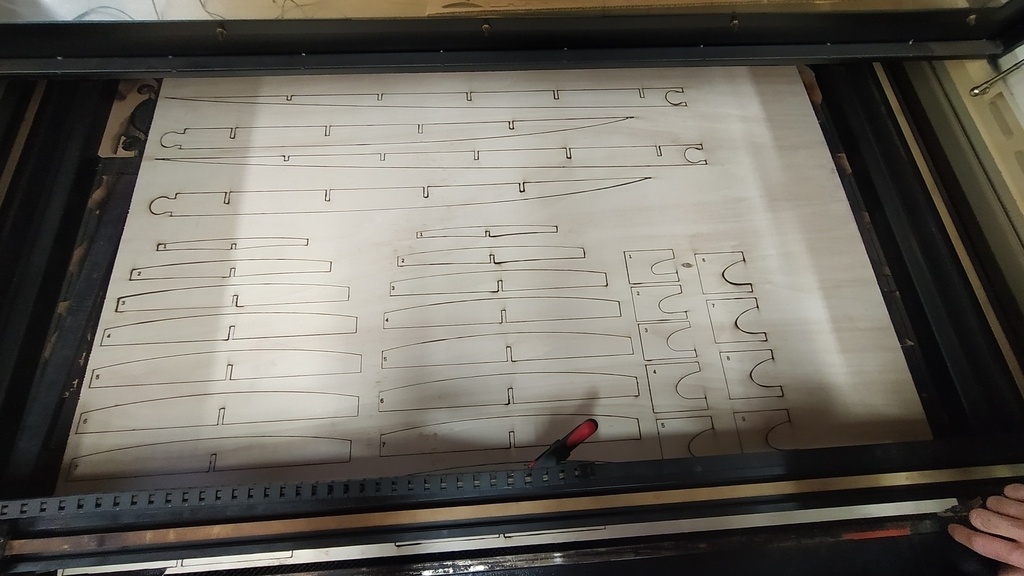

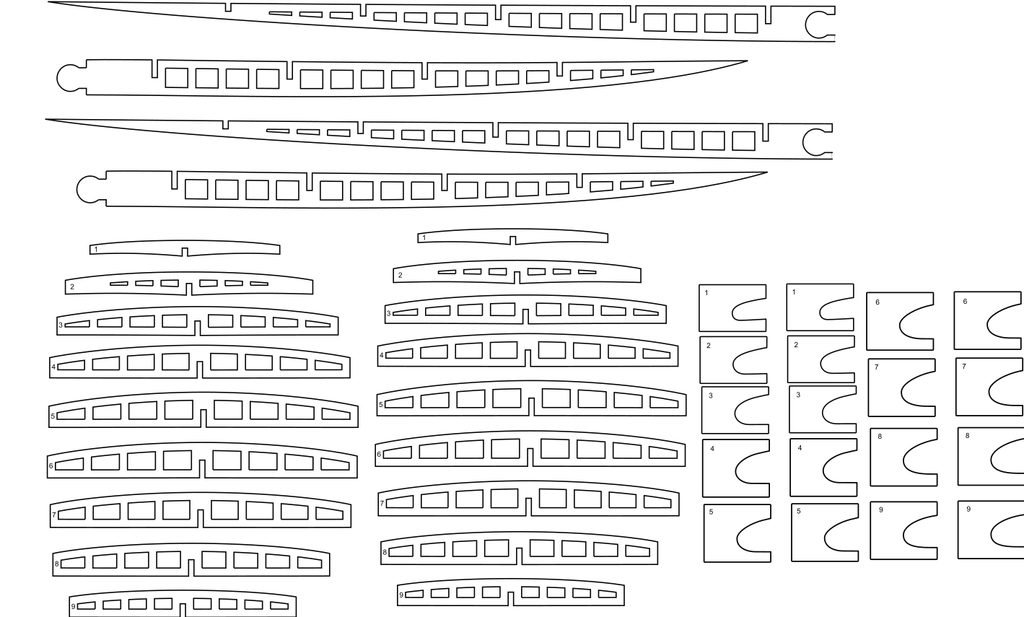

Export du "squelette" et découpe laser dans du CP Peuplier 8mm

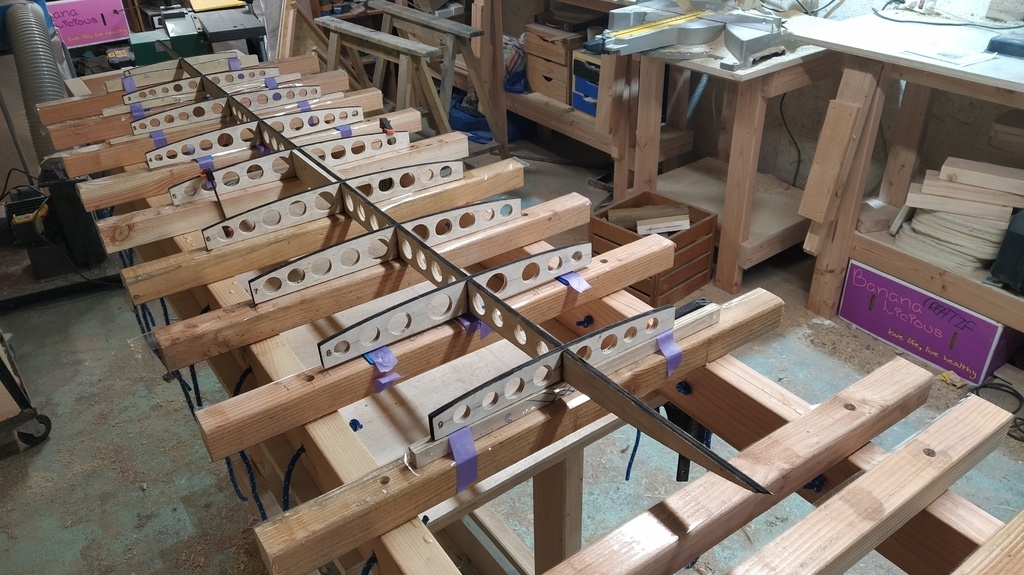

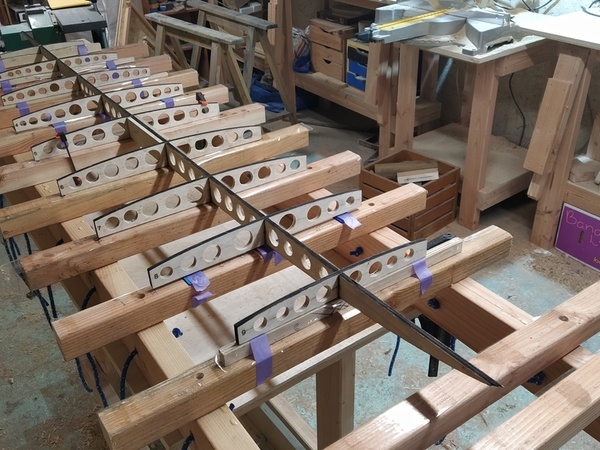

Collage sur "chantier"

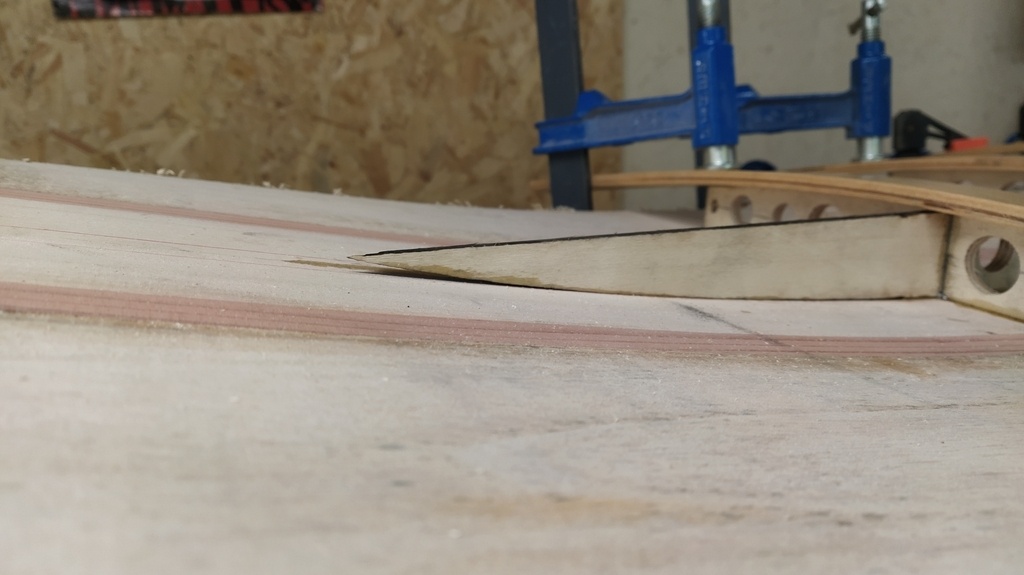

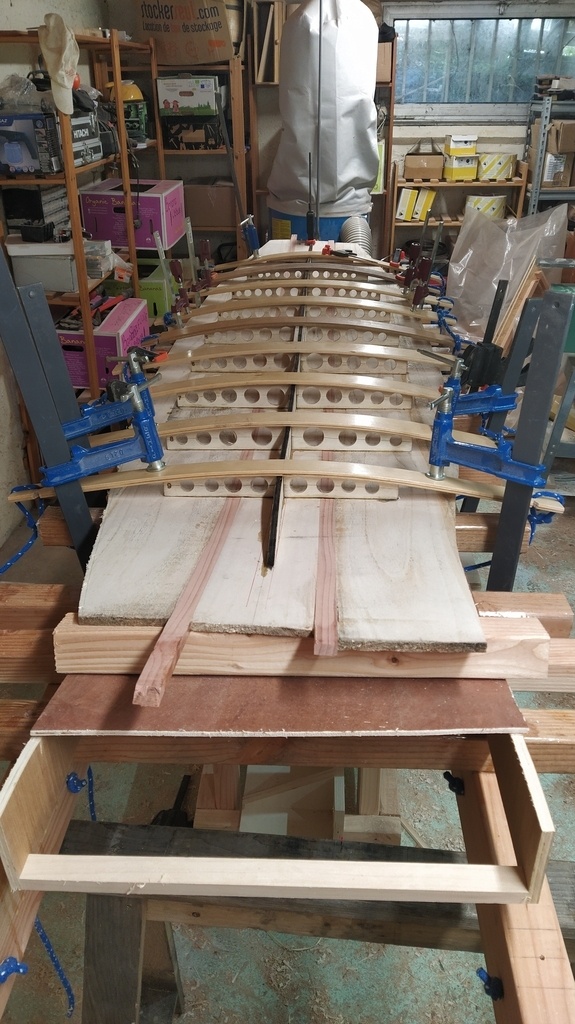

Préparation d'un plateau EP 10mm Paulownia/Sequoia pour la carène et collage au "squelette".
Assez difficile de contraindre le plateau pour suivre le "rocker" de la planche.

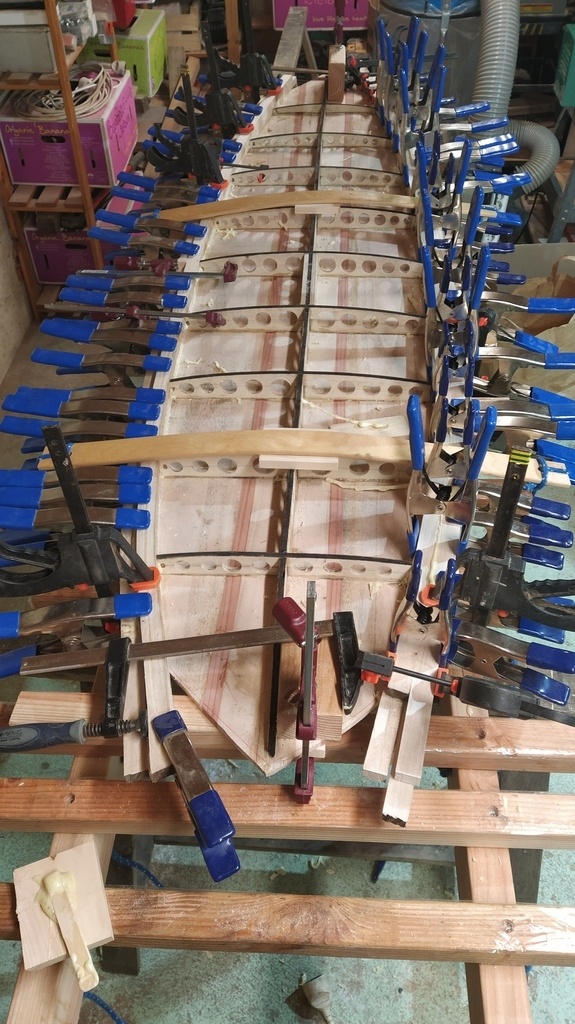

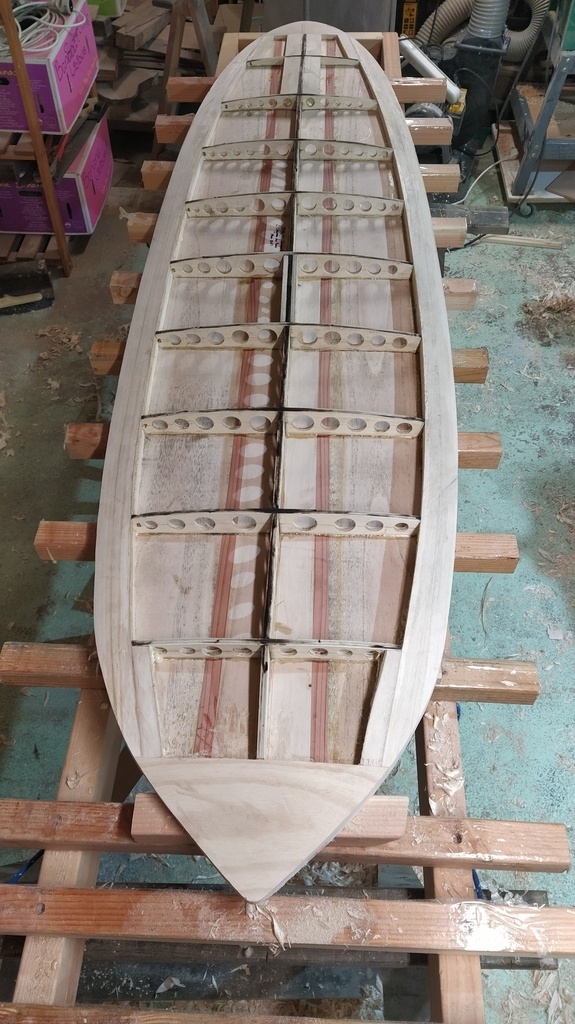

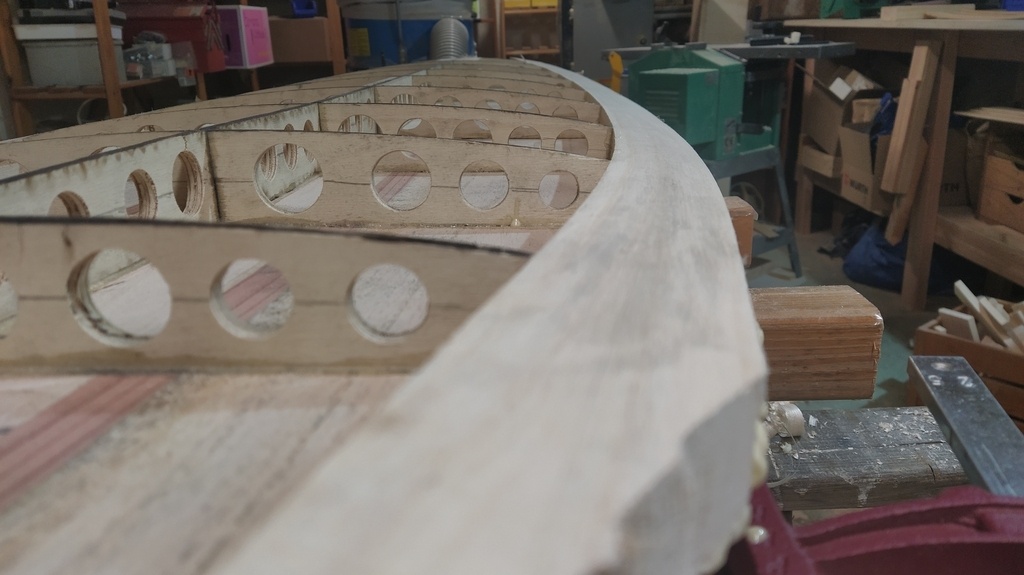

Collage des rails sur la longueur (en 4 pièces de chaque côté)

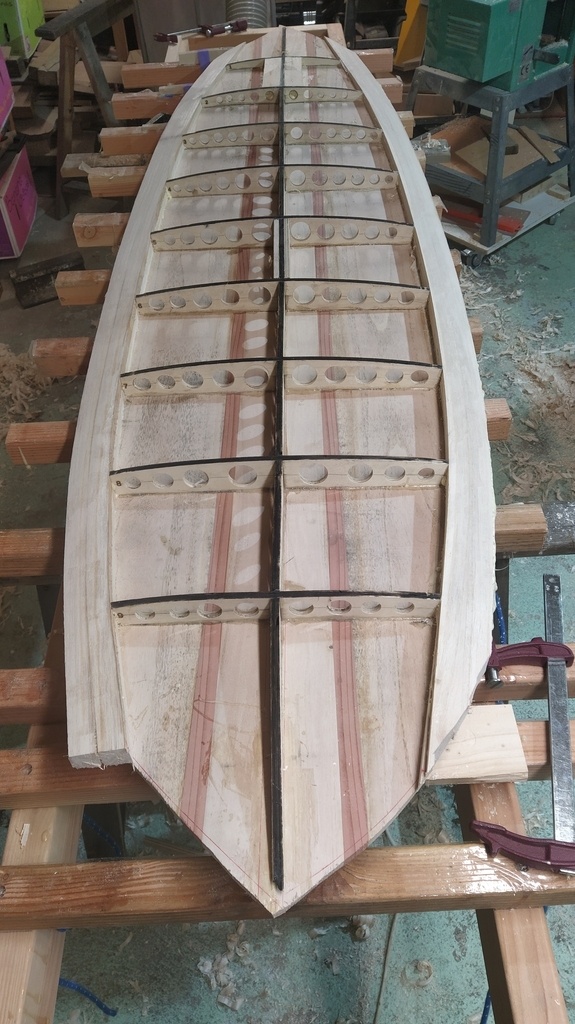

Collage des remplis au "noze", "tail" et pour les accessoires

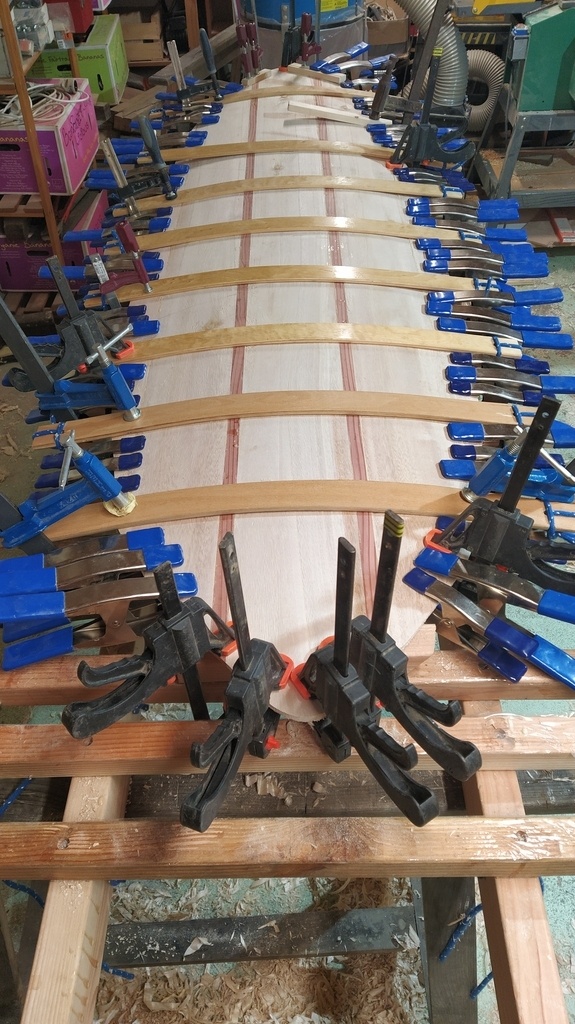

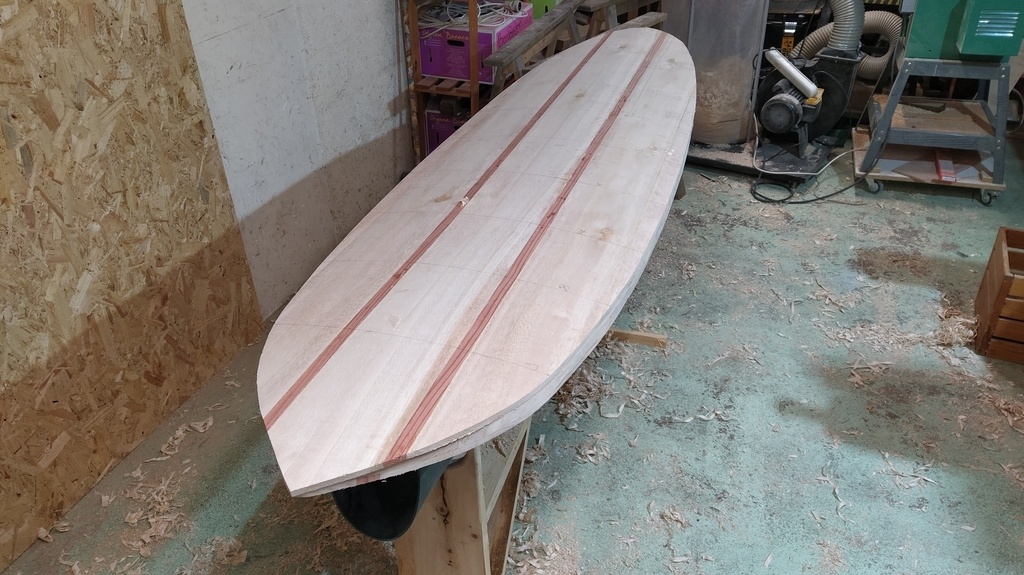

Collage du pont (idem carène)

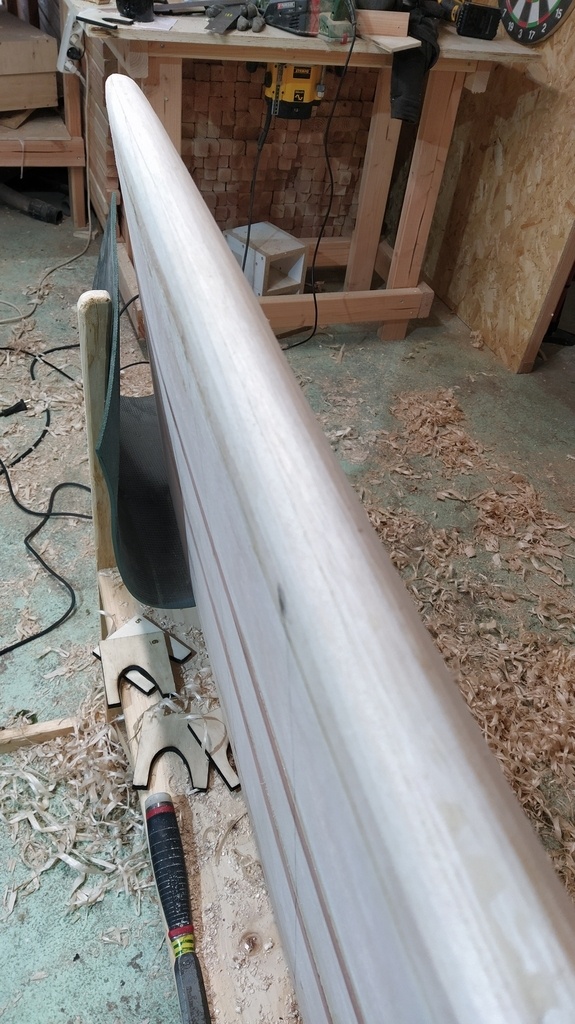

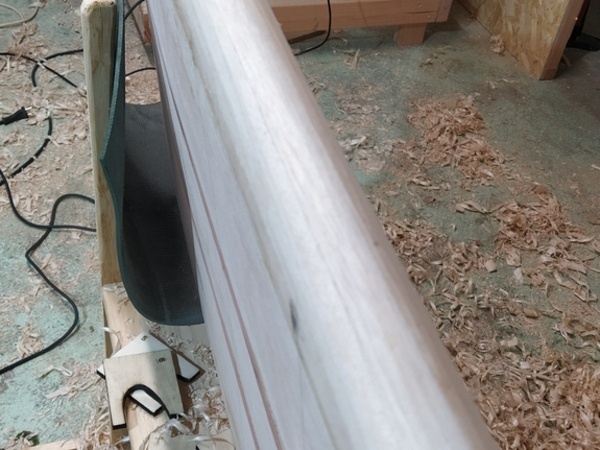

"Shape" des rails

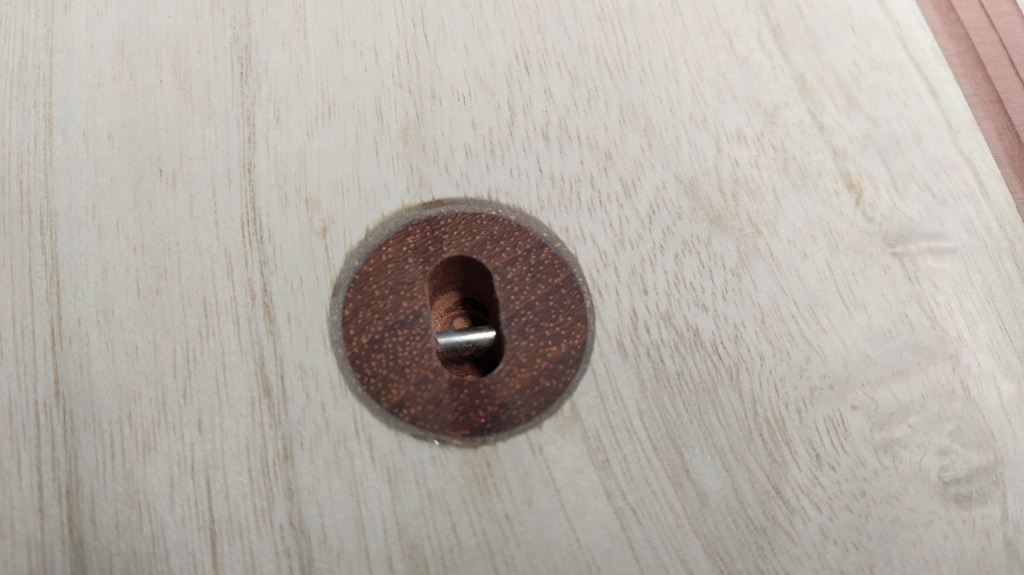

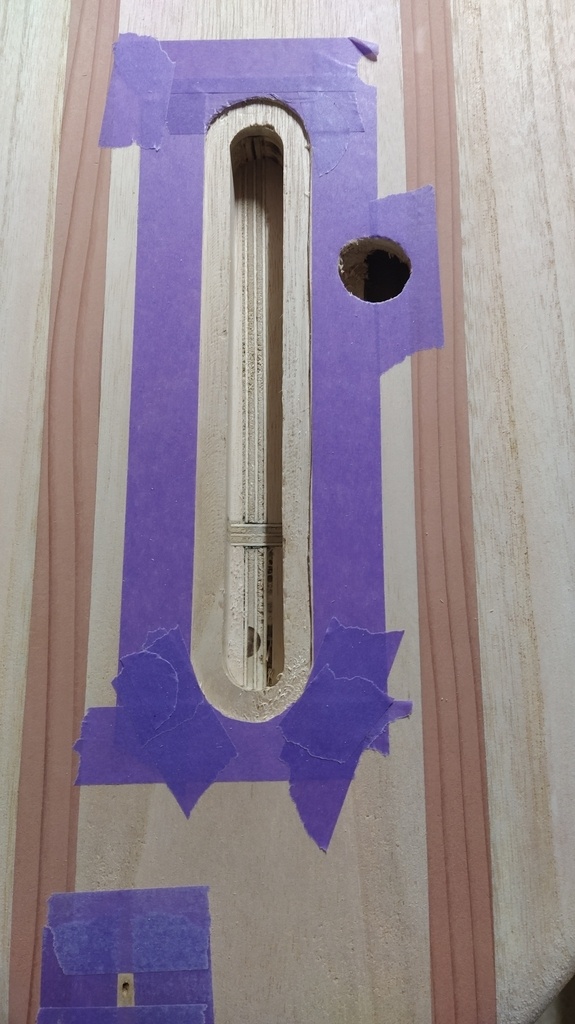

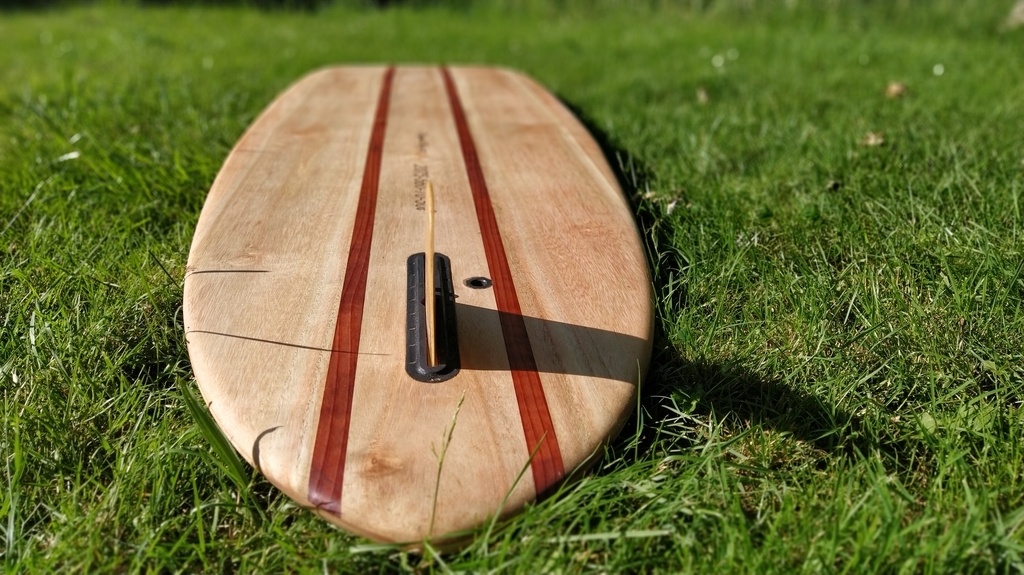

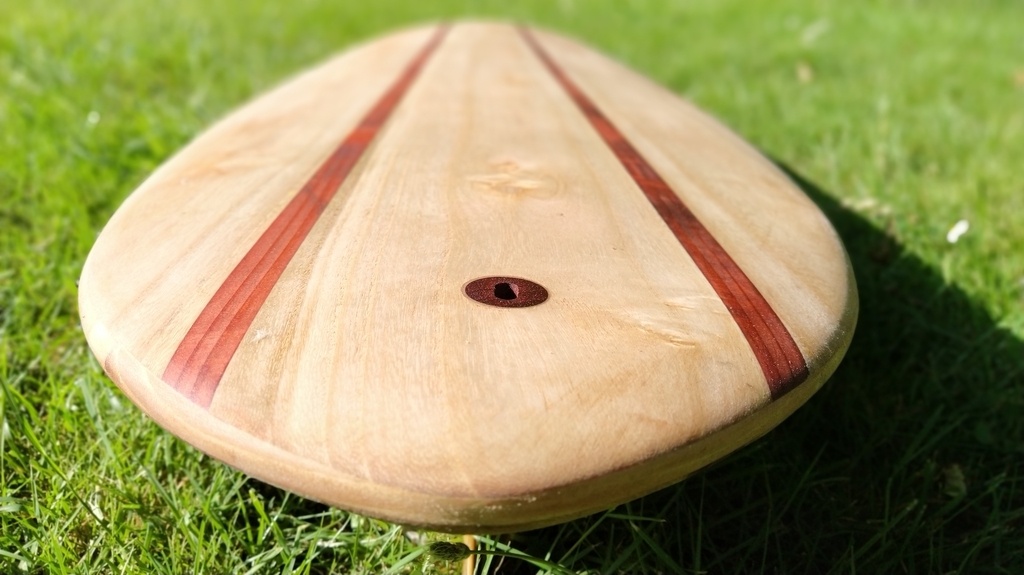

Défonçage et perçage pour installation du boitier de dérive, valve de décompression, plug de leash (réalisé en Azobé)

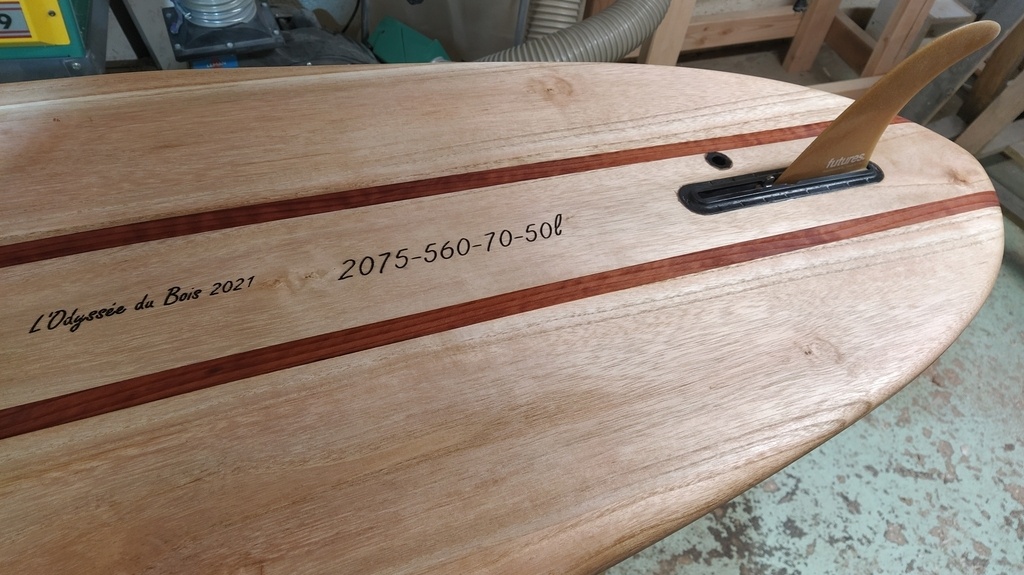

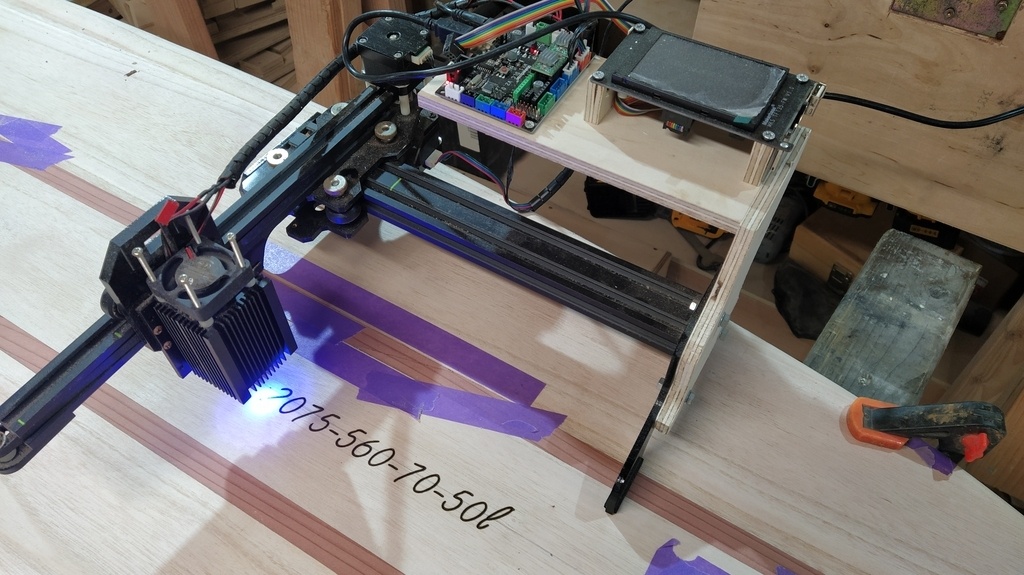

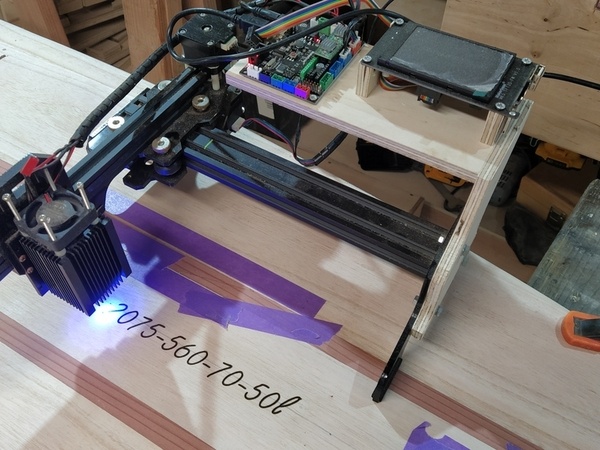

Gravure laser des cotes

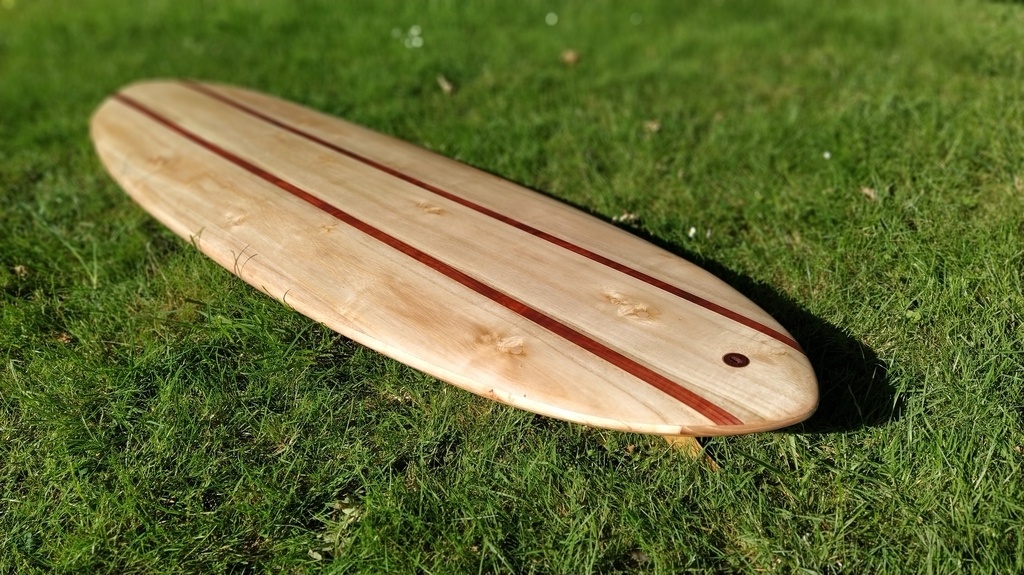

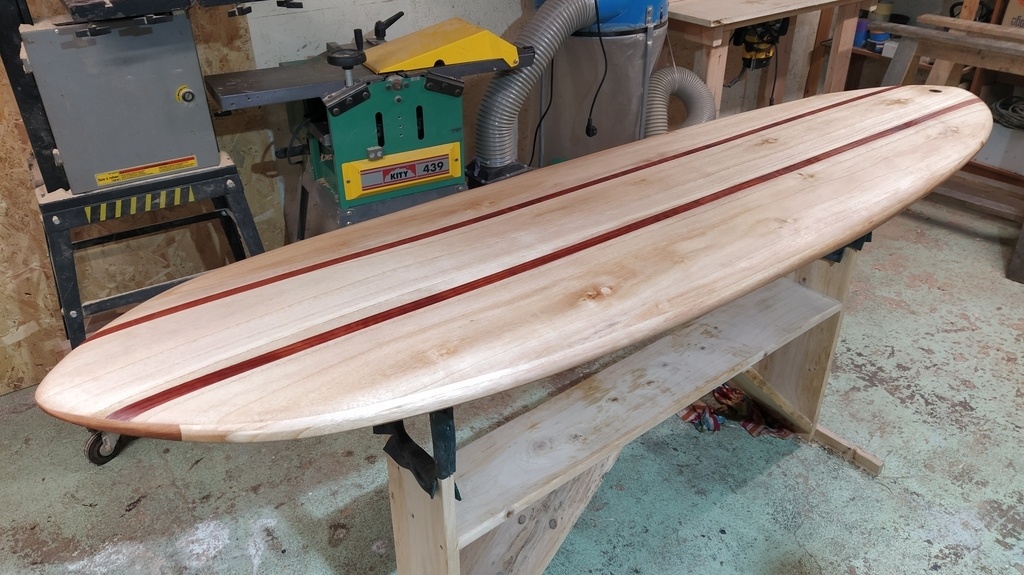

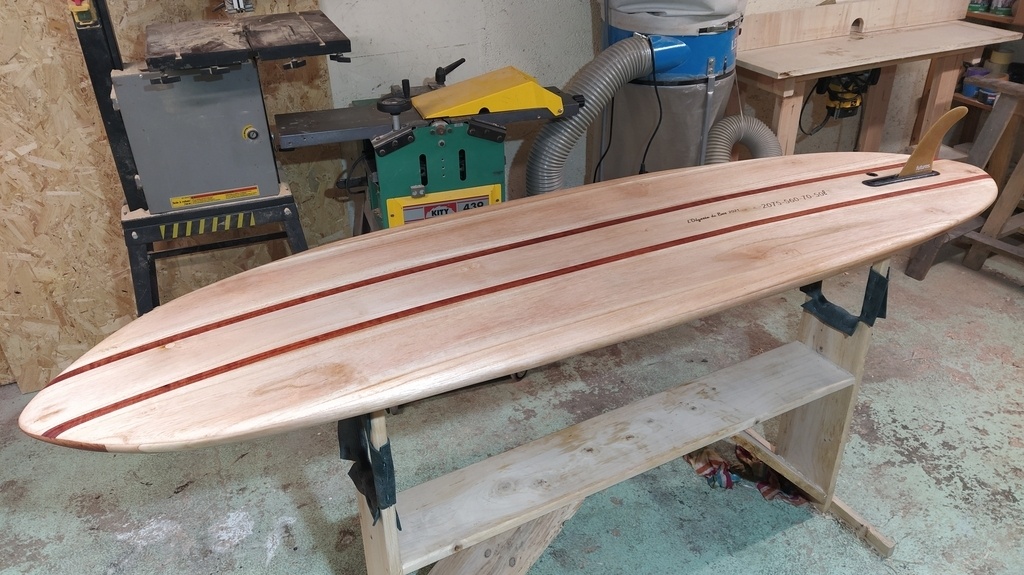

Finition à l'huile de tung

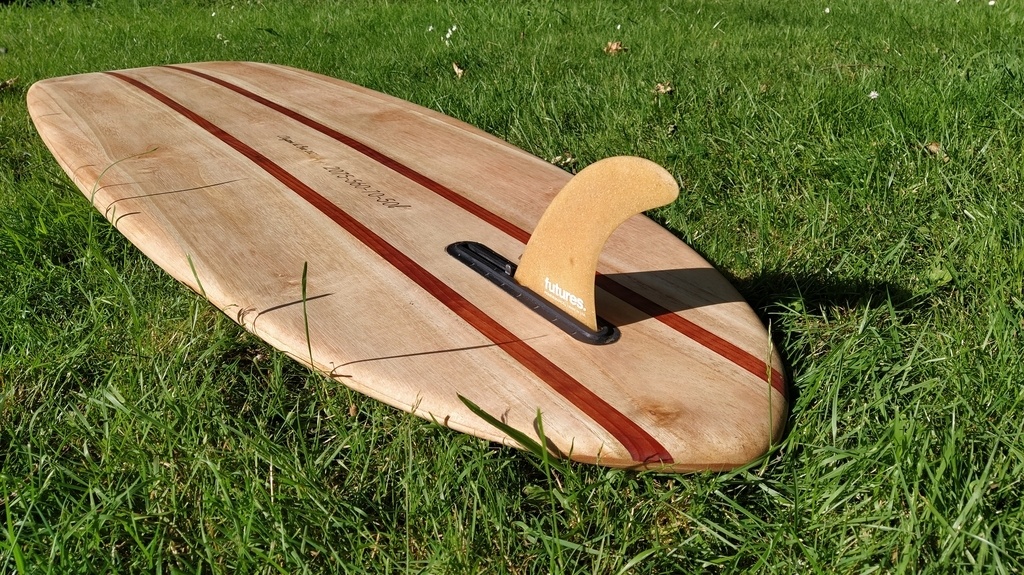

Et le mieux c'est que ça flotte !!
Publications associées
Licence
Discussions
Wouha...
Beau shape!
Impressionnant !
Quel travail, de la conception à la réalisation.
Et je ne parle pas du fait de rester débout sur ce type d'engin
Il est magnifique!
Pour le traitement tu as juste mis de l'huile de Tung, pas de résine?
c'est bien étanche?
J'en ai fait un il y a un moment, je n'avais pas correctement maintenu le squelette lors du collage de la carène, ce qui fait qu'il n'est pas symétrique :S
en tout cas belle réalisation
Non, pas de stratification.
Pour l'instant je n'ai fait qu'une sortie j'attends de voir les suivantes pour te dire si c'est bien étanche.
Super, je cherchais un plan pour faire un surf en lattes de cèdre, tissus + résine polyester.
Crois tu cela réalisable, je n'ai pas de laser pour découper?
Oui bien sûr tu peux tout à fait imprimer tes couples et les découper à la sauteuse ou ruban.
il vaut mieux privilegier la resine epoxy plutot que polyester;
Très belle réalisation !! Bravo !
attends, c'est juste du bois collé sans résine ?
ça tient bien dans le temps, pas de fissures ?
Non pas de stratification.
Pour la tenu dans le temps .... Je vais devoir attendre pour te dire ...
Bravo,
Super réalisation!!

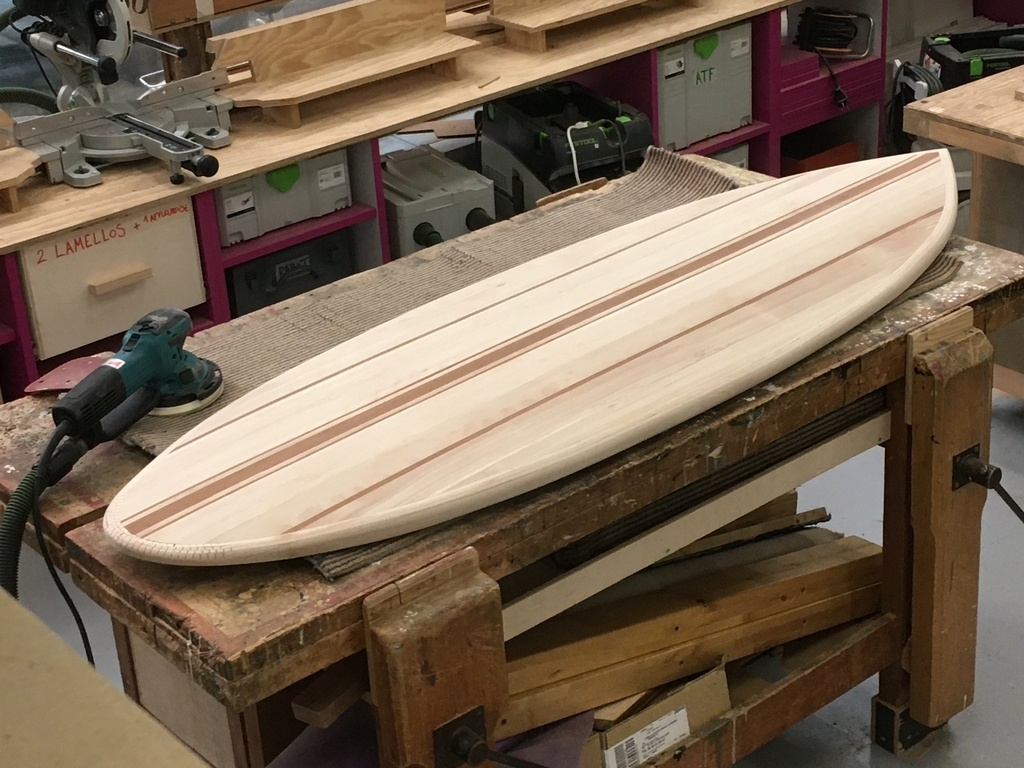

Je suis en train de finaliser la fabrication d'un mini simmons pareil en hollow. je n'ai pas utilisé la même technique pour les rails mais celle de chez grain Surfboards. J'ai fais faire des fers de toupie pour ça.
J'ai plusieurs questions ou as tu acheté la vis de de decompression? et comment assures tu l'étancheité de la planche sans stratification? et quelle colle as tu utilisé?
Encore bravo!!!
Salut kezoebeniste
J'utilise cette vis de chez Viral surf viral-surf.com...n&results=5
J'ai utilisé de la PPU 100 et la PU classique pour les collages.
J'ai eu une légère entrée d'eau lors de la première sortie, j'attend de voir les suivantes si le bois en gonflant a généré sa propre étanchéité.
Salut, j'ai réalisé une planche à l'aide d'une technique similaire, j'avais utilisé Aku shaper puis un logiciel gratuit dispo sur le site thewoodbuddha.blogspot.com pour réaliser le template. Pour créer le tien tu as utilisé shape 3D ? La version gratuite permet elle de réaliser le template ? A bientôt et bravo Guillaume
Salut, j'ai mis des plans, issus de shape 3D, à dispo sur ma page (longboard, fish, mid-length et bodyboard)
