baptiste61

Double faîtage

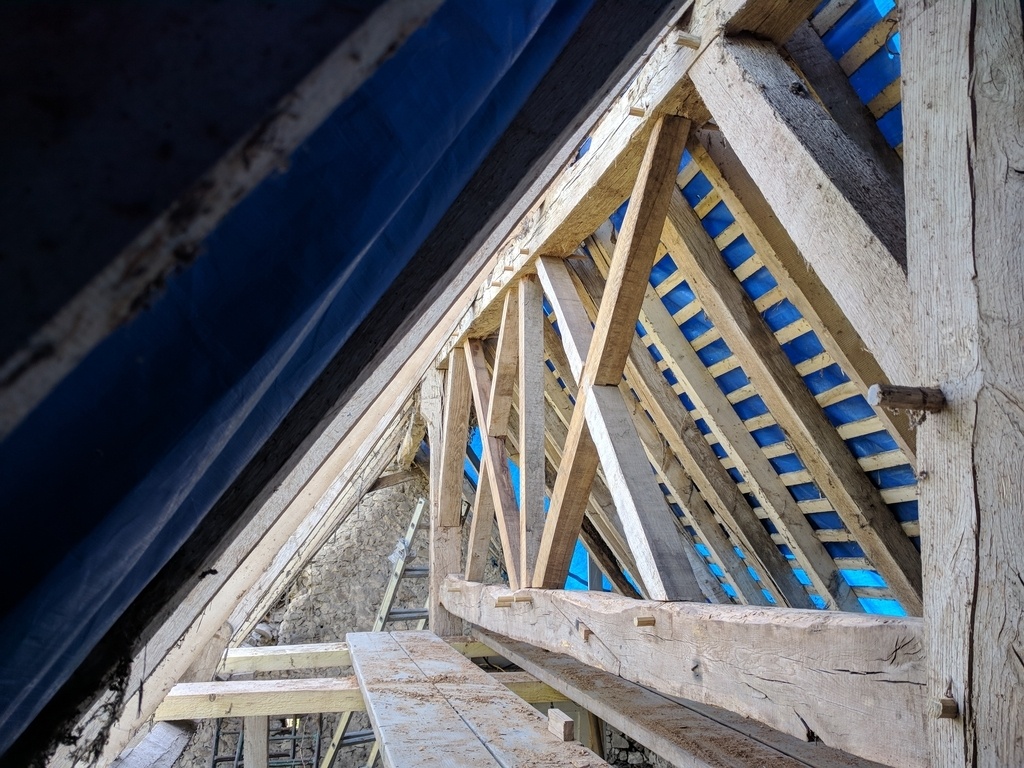

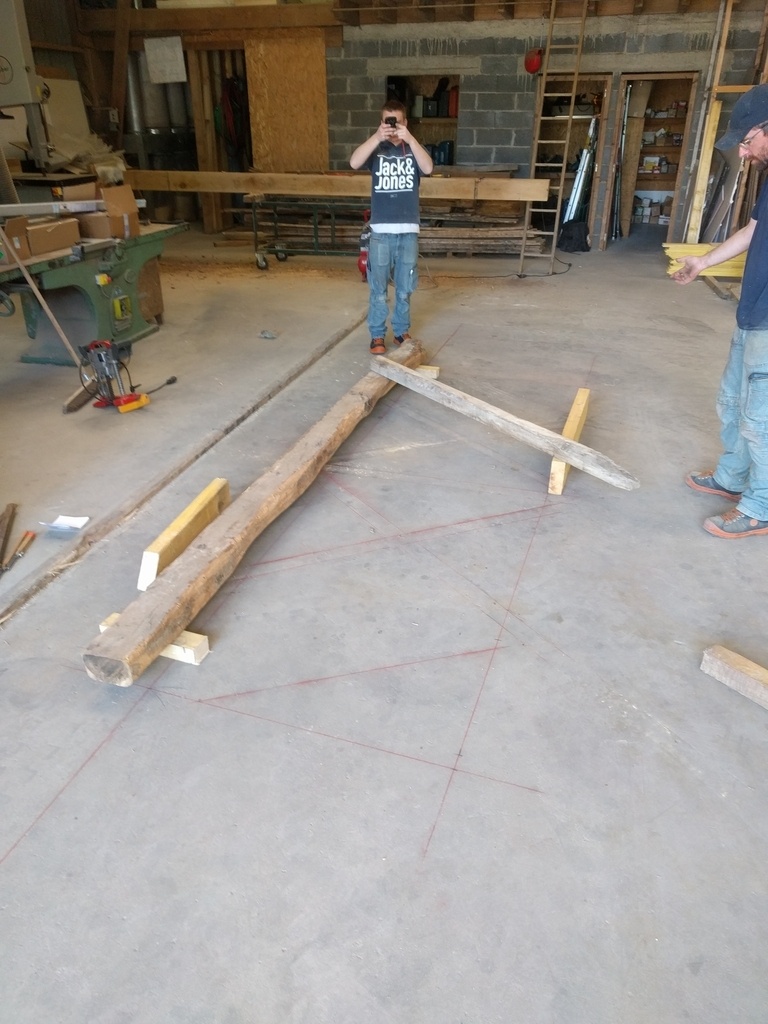

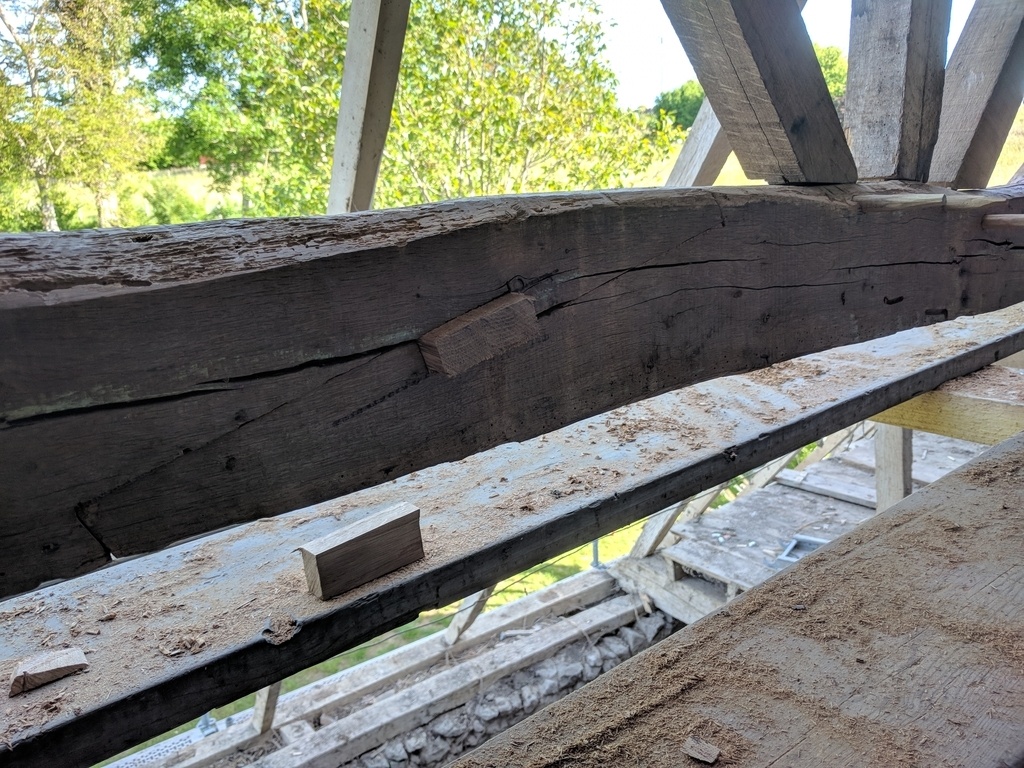

Double faitage a mettre en place entre 2 fermes. Utilisation du trait de Jupiter pour pouvoir emboiter le tout.


Discussions

baptiste61  a publié la création "Double faîtage".
il y a 3 ans
L'Ecorce du Sycomore
( Modifié )

Salut.

Je n'y connais rien en charpente, du coup question de néophyte. Ça sert à renforcer le faitage du haut? pour eviter de démonter la charpente?
Pas mal l'utilisation du trait de jupiter pour rajouter une traverse après coup!
Sinon, pas trop galère de faire des mortaises au ciseaux a genoux et à l'envers? 😵
Ca fait un peu photo de constructeur de l’extrême à l’américaine! ^^

En tous cas, ça ne dénote pas de l'ancienne, j'ai l'impression que c'est du bon job! (néophyte toujours!)

baptiste61

Non, la c'est pour stabiliser l'ensemble avec le mur qui était en train d'emmener la charpente. Pour les mortaises c'est pour le style, on a fait qu'une demi mortaise a la main a cause d'un obstacle. Le reste a la mortaiseuse 😁

Boisbarbu

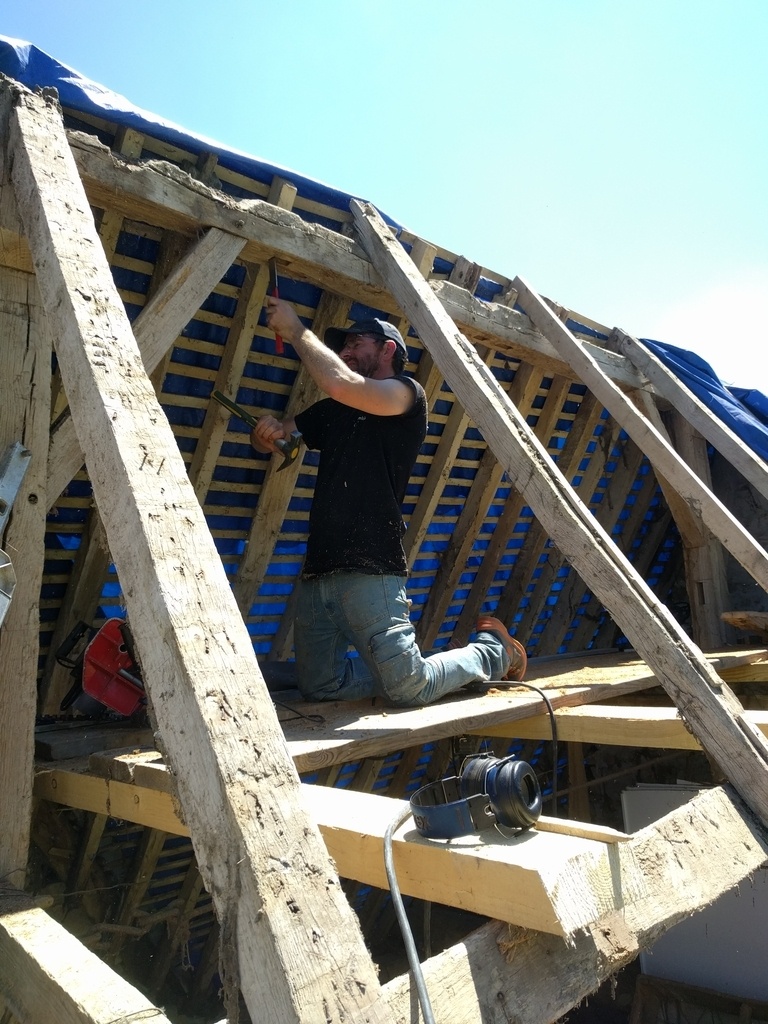

baptiste61 , le carnage! Mortaisage en place la tête en l’air... j’adore! T’as du en manger du copeaux!😁
Jolie boulot!
Merci du partage!

baptiste61

Oui plein les chaussettes et le caleçon ! Et le copeau de chêne ça pique 😂

sylvainlefrancomtois
( Modifié )

jolis boulot !

baptiste61

Merci 😁

barbapoux
( Modifié )

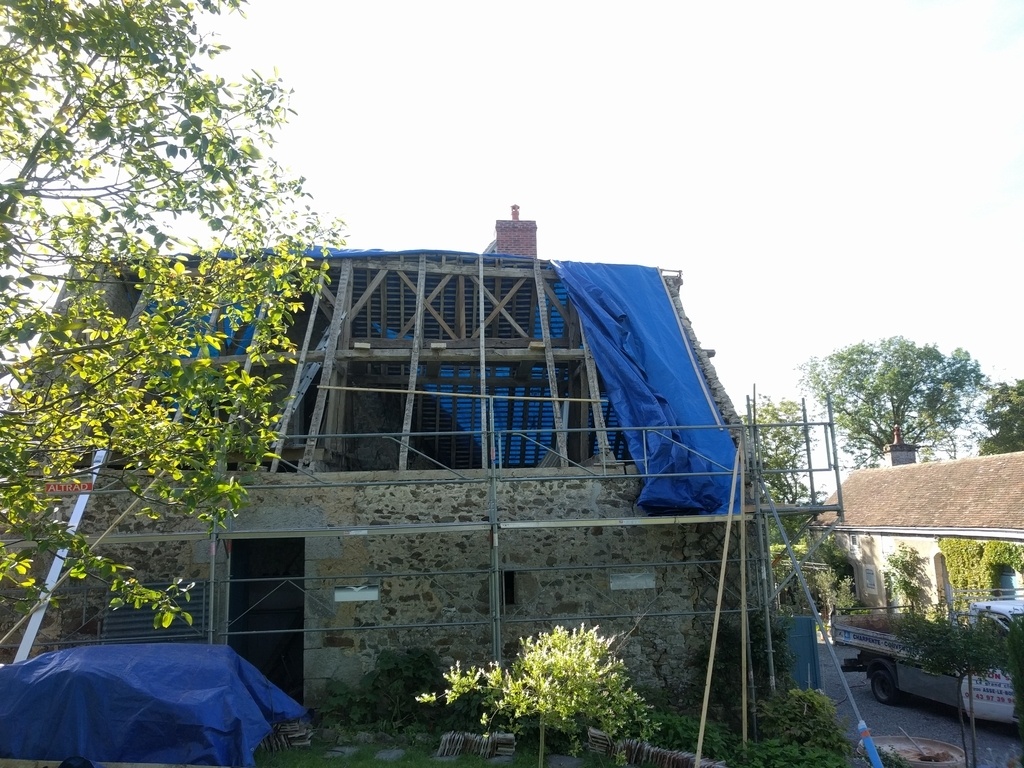

Bjr, un joli travail de retape patrimoniale !

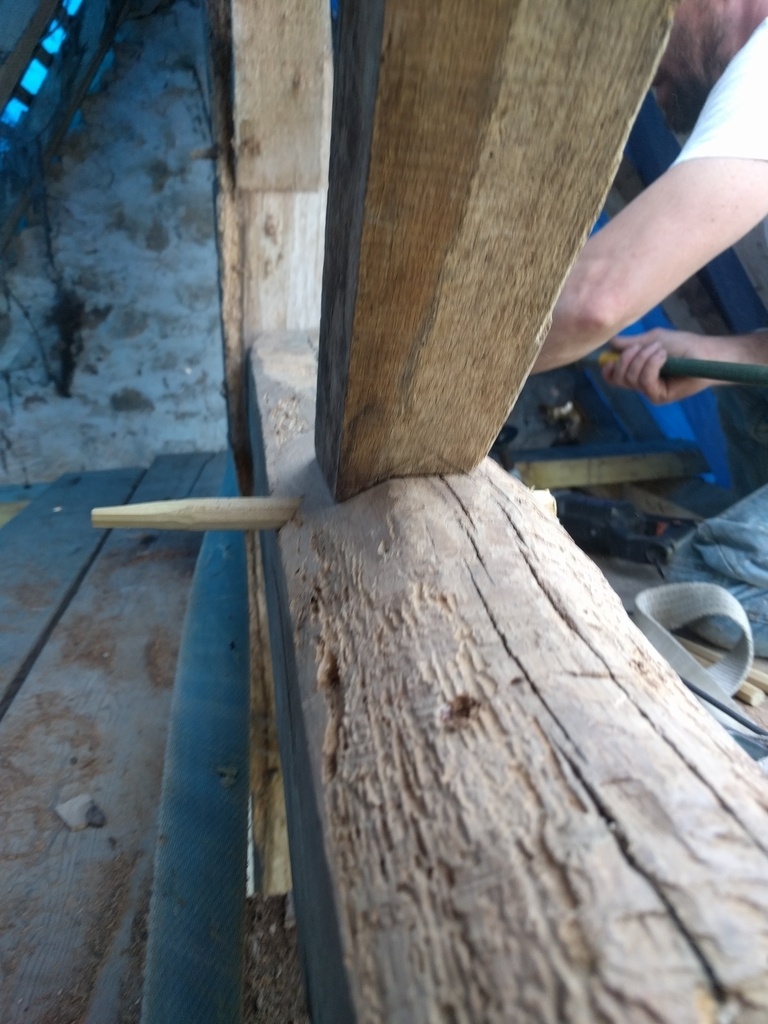

Sur la photo où on voit bien le trait de jupiter, les jours qui s'aperçoivent sous les croix c'est voulu ? même principe d'éviter l'appui que avec le bout du poiçon prés de l'entrait ? Le but recherché c'est exclusivement du contreventement, pas directement de soulager les appuis de la faitière ?
Je veux absolument être sûre avec cette remarque d'où ma question car je vais peut être faire un truc qui y ressemble ... mais pas une reprise de haute facture avec trait de jupiter, seulement une poutre décorative en double, un long linteau 5 m en façade avec un poteau au milieu, là je penserais que je devrais réussir des assemblages tous jointifs n'est ce pas ?
Cet ensemble servira de sablière de toiture.

BastienLB

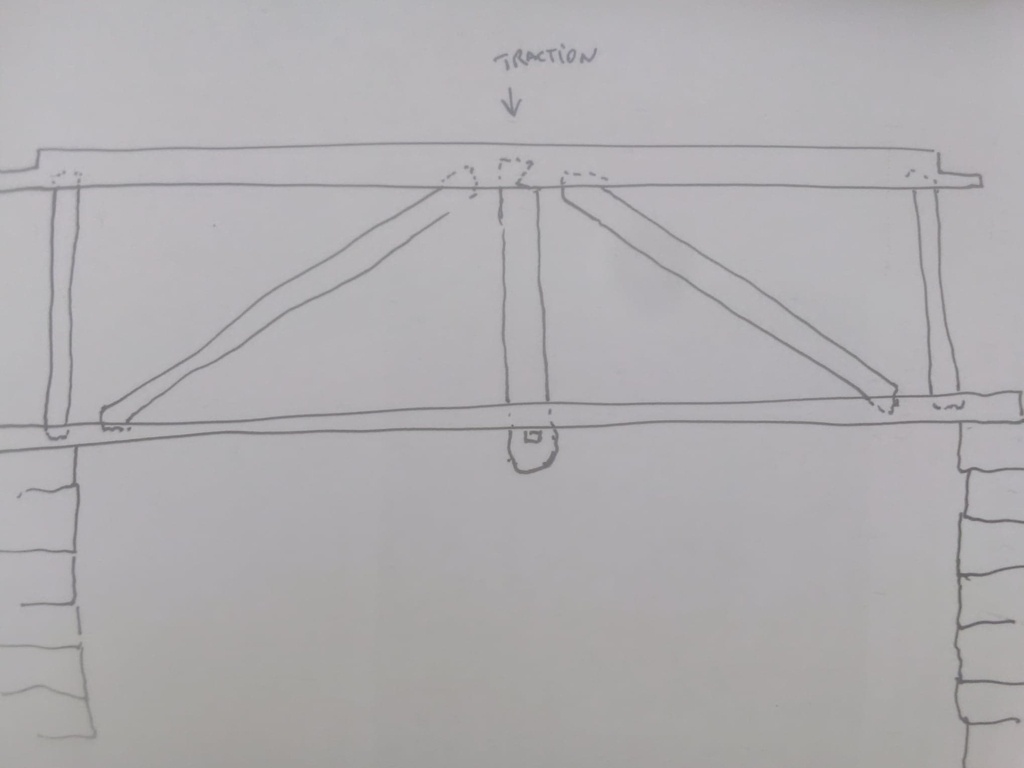

C'est du pur contreventement, les tenons mortaises reprennent pas de traction. en faisant s'abouter les chevrons (moi je mets une planche à chant meme, qui dépasse pour fixer les faitières) on soulage le faitage.

BastienLB
( Modifié )

Toi ce que tu dois réaliser c'est encore autre chose.

baptiste61

La c'est du contreventement mais ça sert aussi a renforcer le faitage. Pour le jour, non c'est un défaut de taille (du collègue 😉).

dependancesbois

Très beau !!!

Toumefair
( Modifié )

Super beau boulot! Le trait de Jupiter se fait avec quel angle ?

Niouniou

De mémoire, la longueur, c'est deux fois la hauteur de ta section... Donc tan-1 (0.5)

baptiste61

Je n'ai pas trouvé grand chose sur le trait, juste la longueure fait 3 a 3.5 fois la hauteur... Si qqn a un doc sur cet assemblage je suis preneur.

Toumefair

Merci Niouniou et baptiste61 pour vos réponses il faut que je m y essaie....

Noelmaz
( Modifié )

Bonjour.

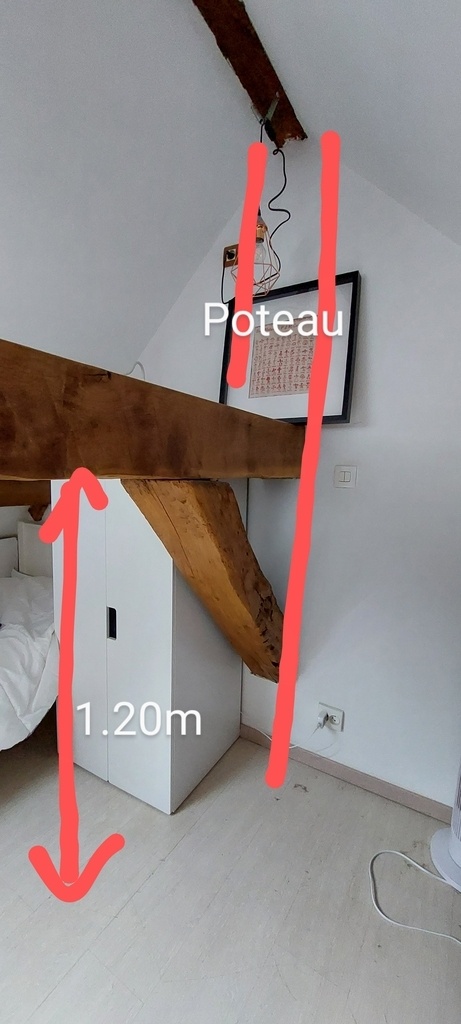

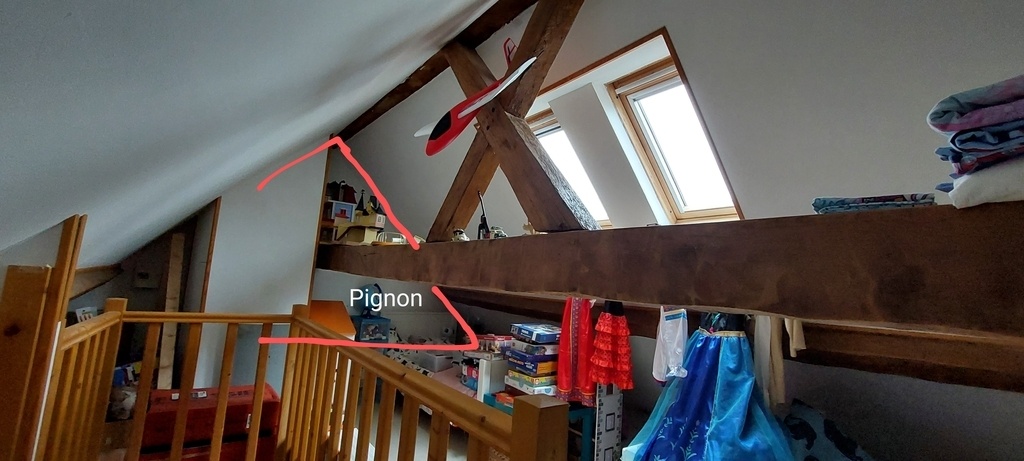

J aimerais refaire la chambre de mes enfants et comme vous pouvez voir sur mes photos. J ai une belle poutre qui traverse toute la chambre.
J aimerais savoir si il y a possibilité de modifier la structure ?
D avance merci pour vos réponses.

sylvainlefrancomtois

non ! dessolé !
