michouille

Ballon de foot

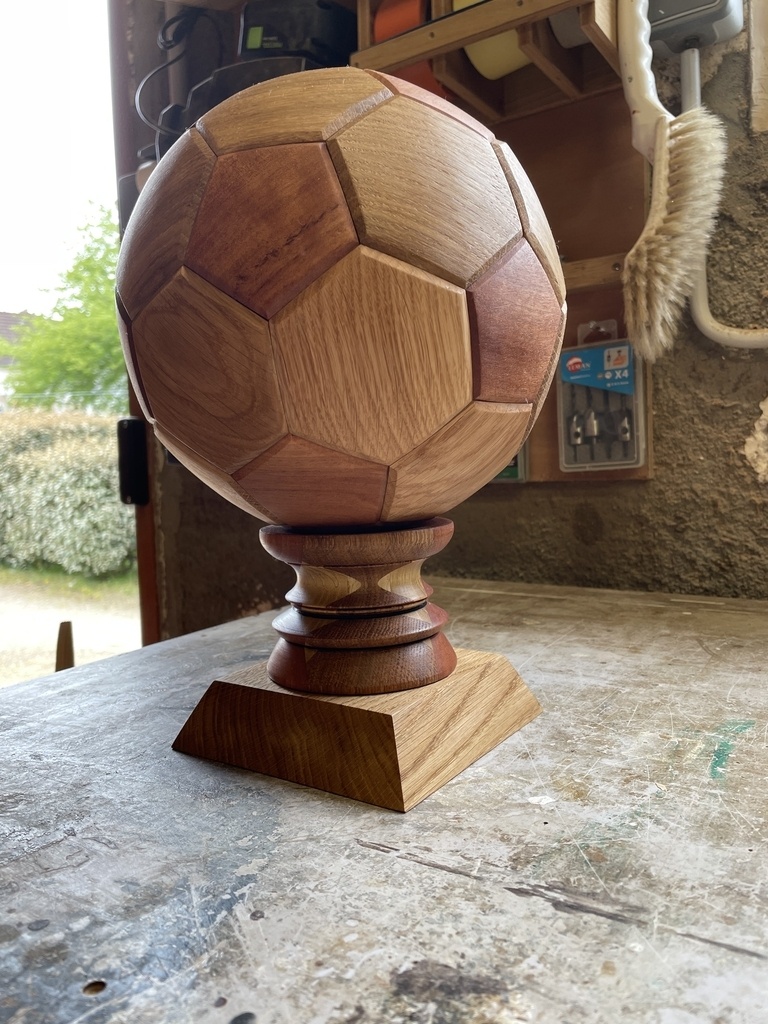

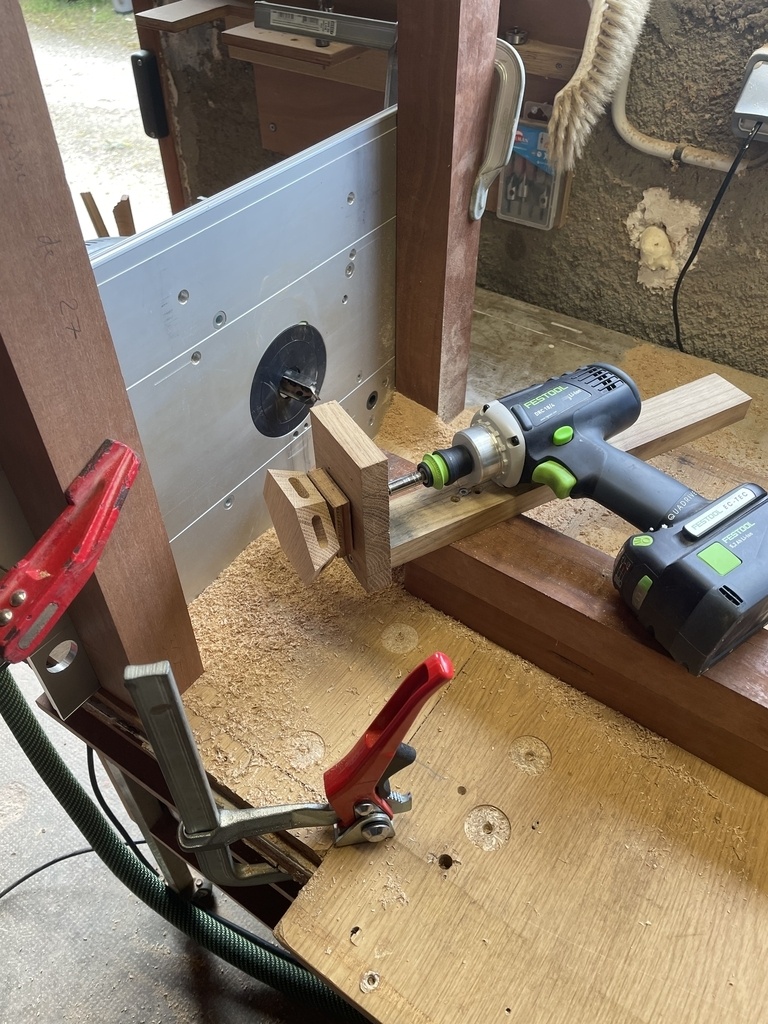

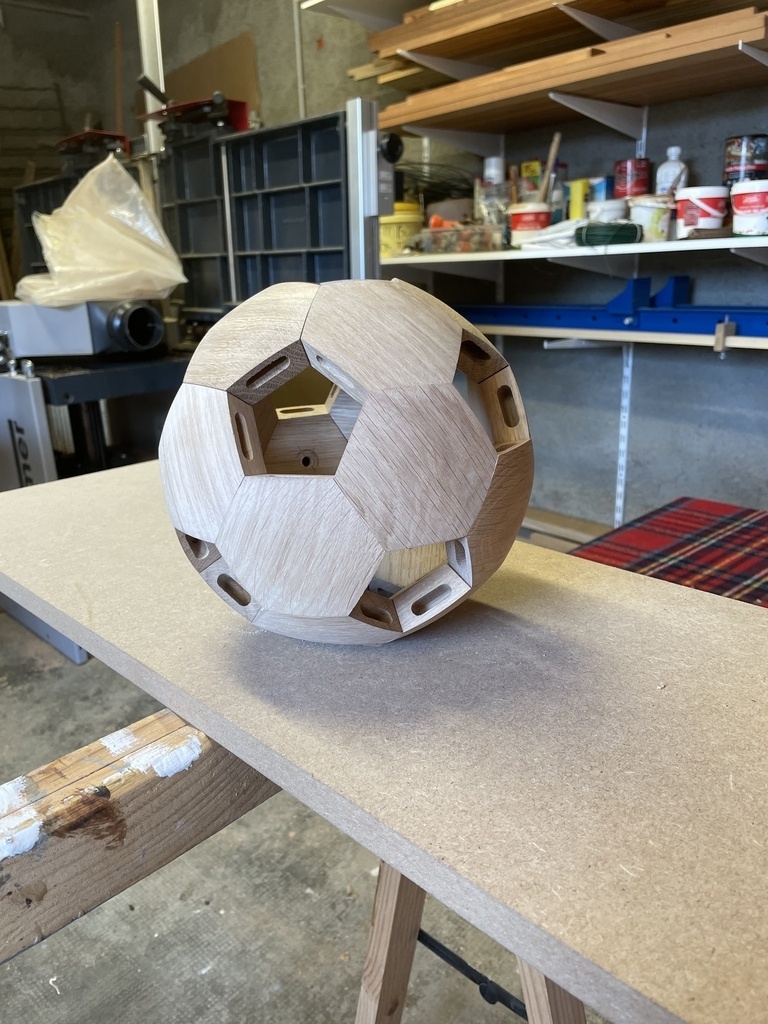

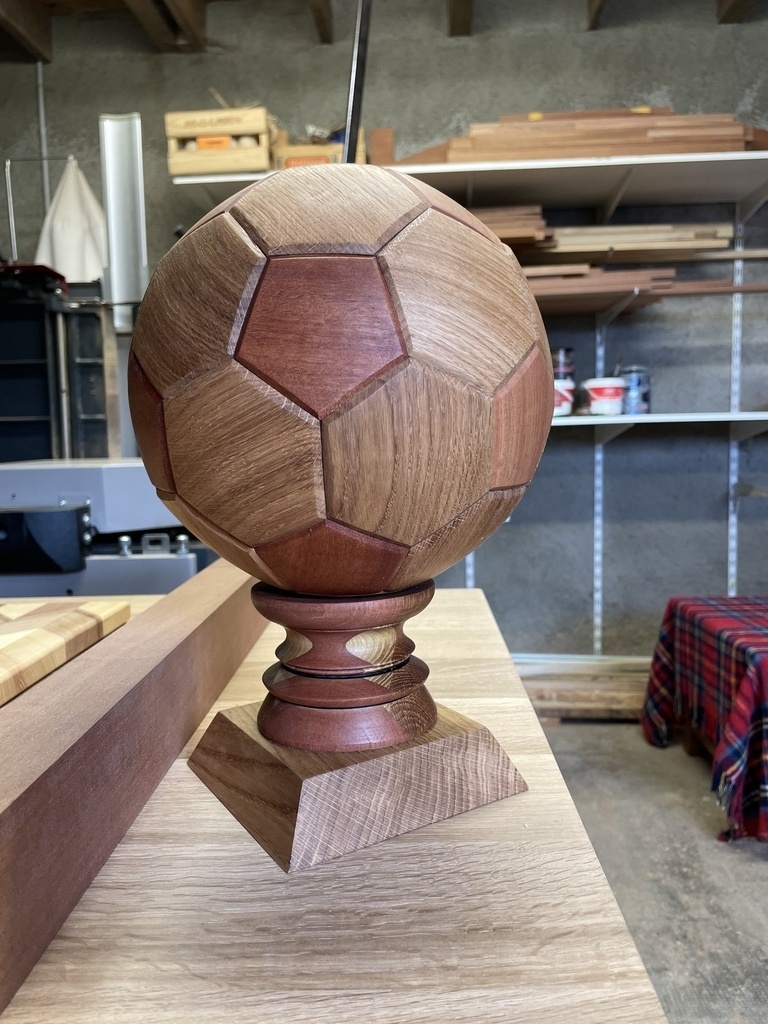

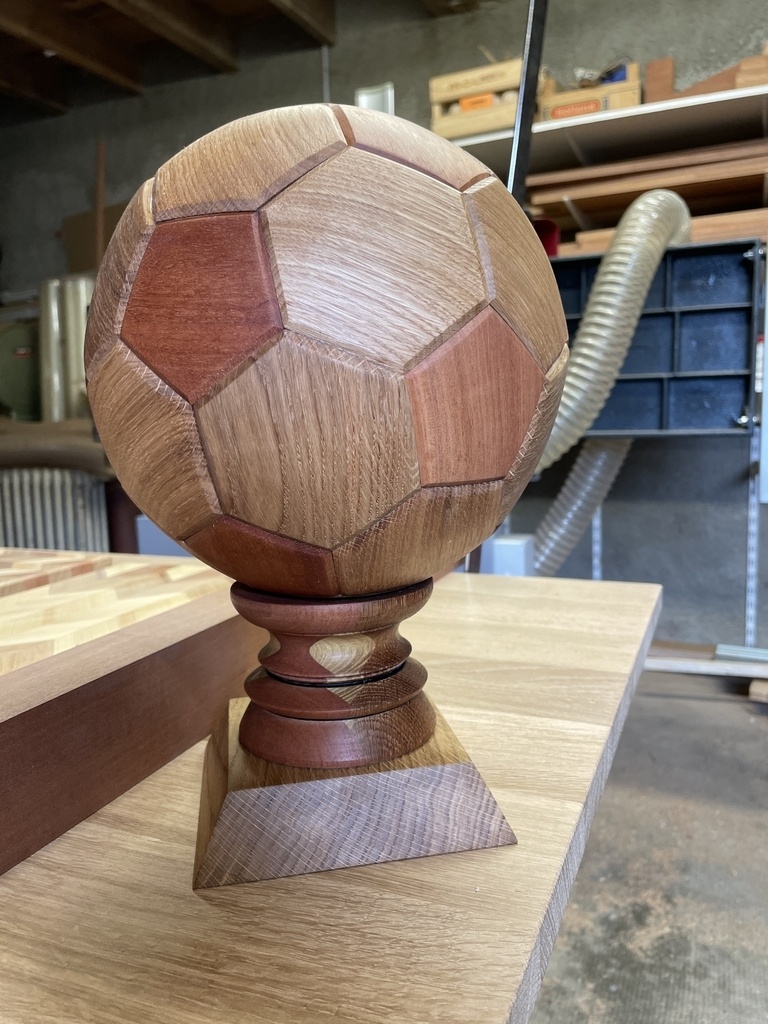

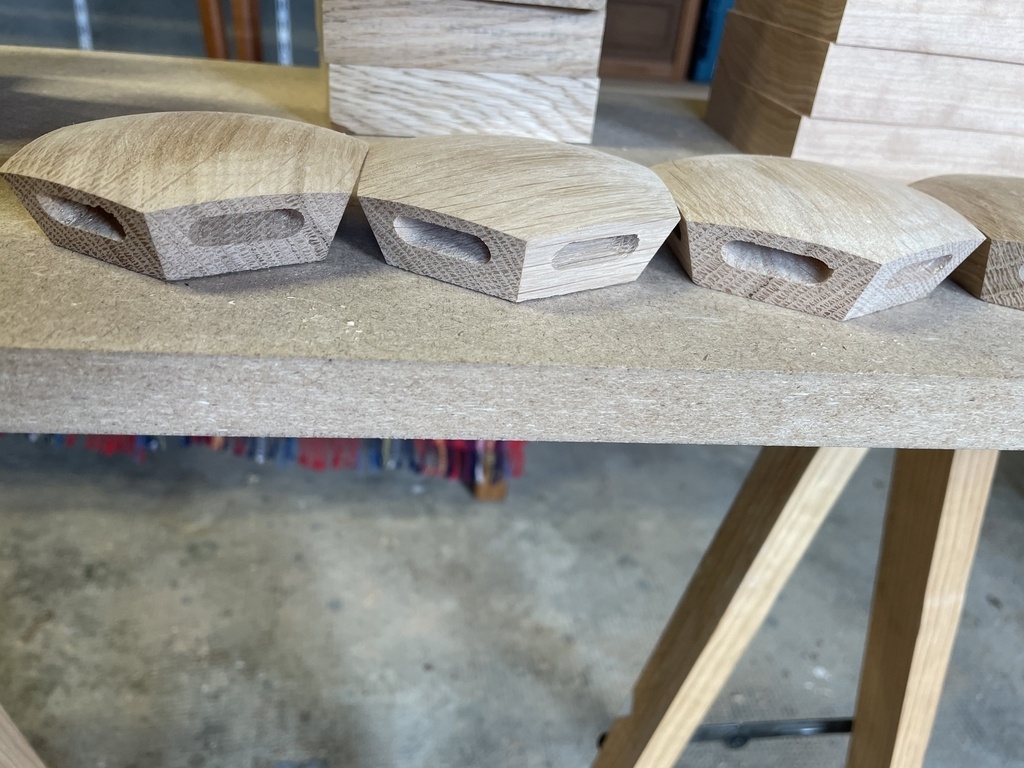

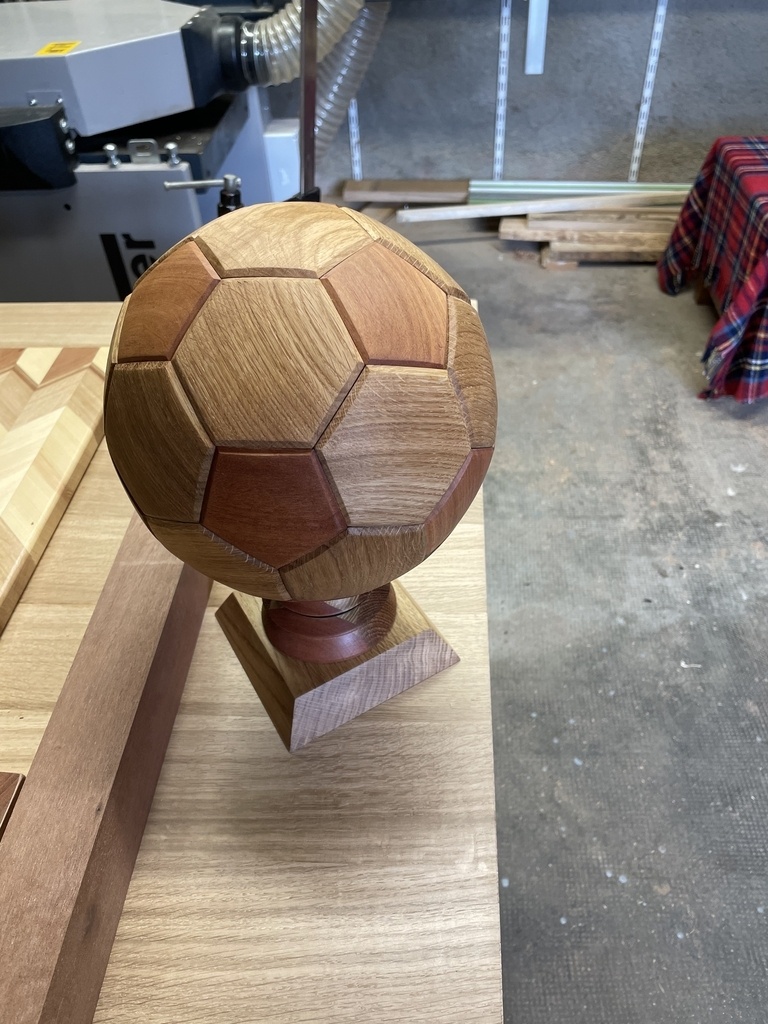

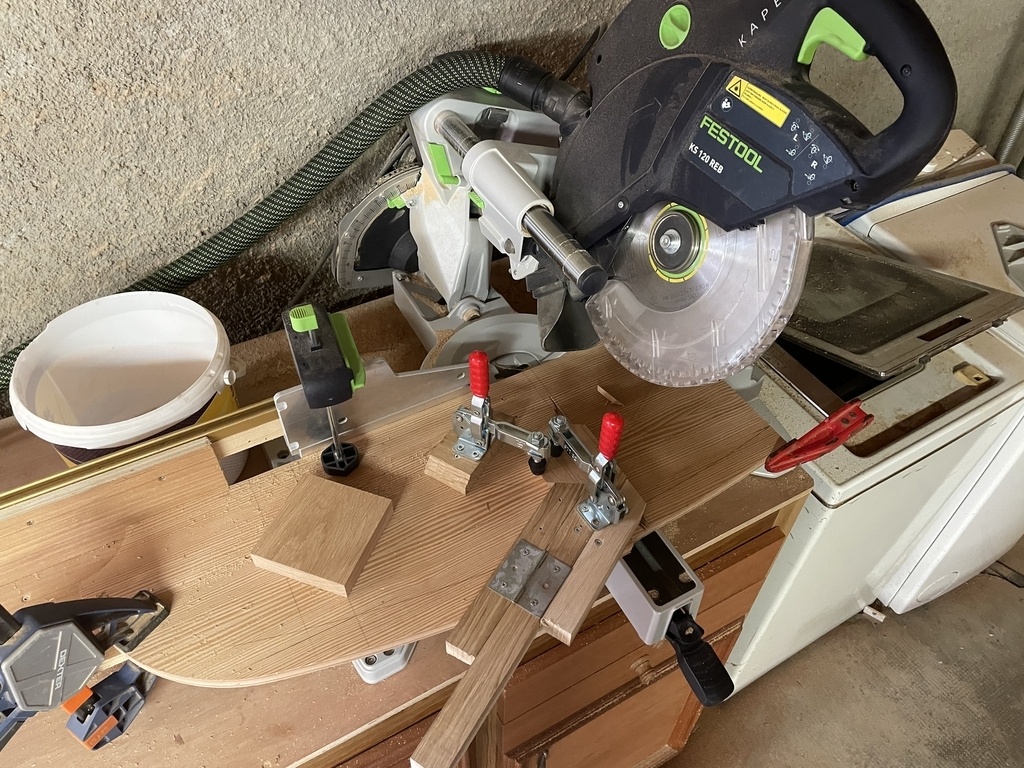

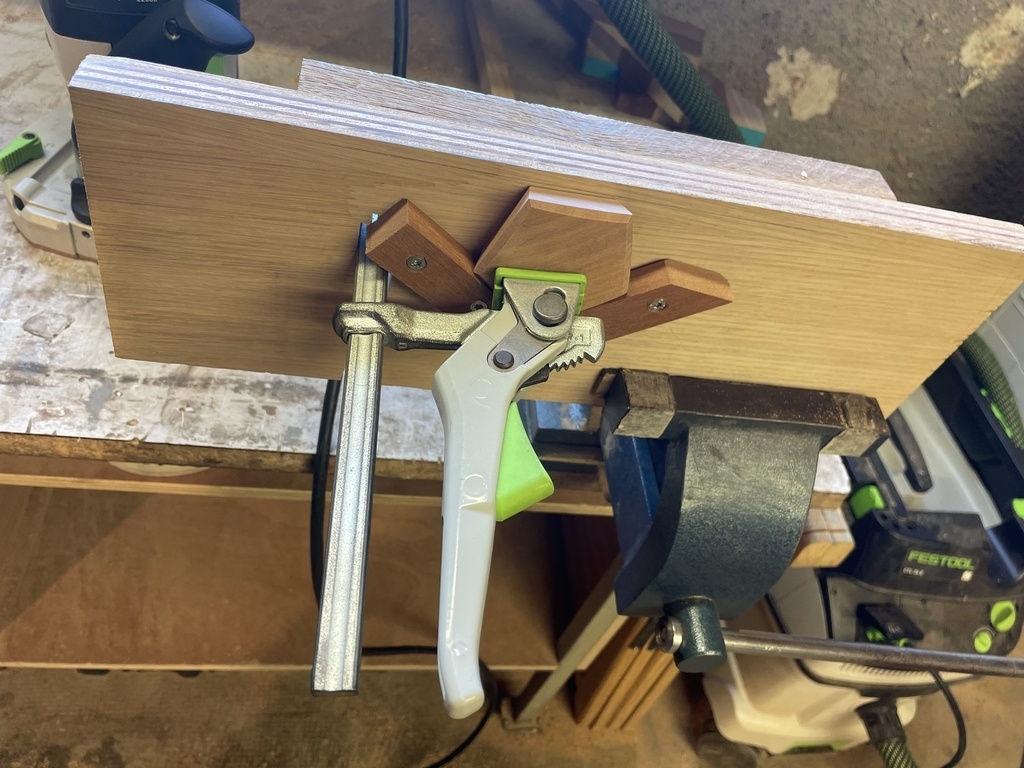

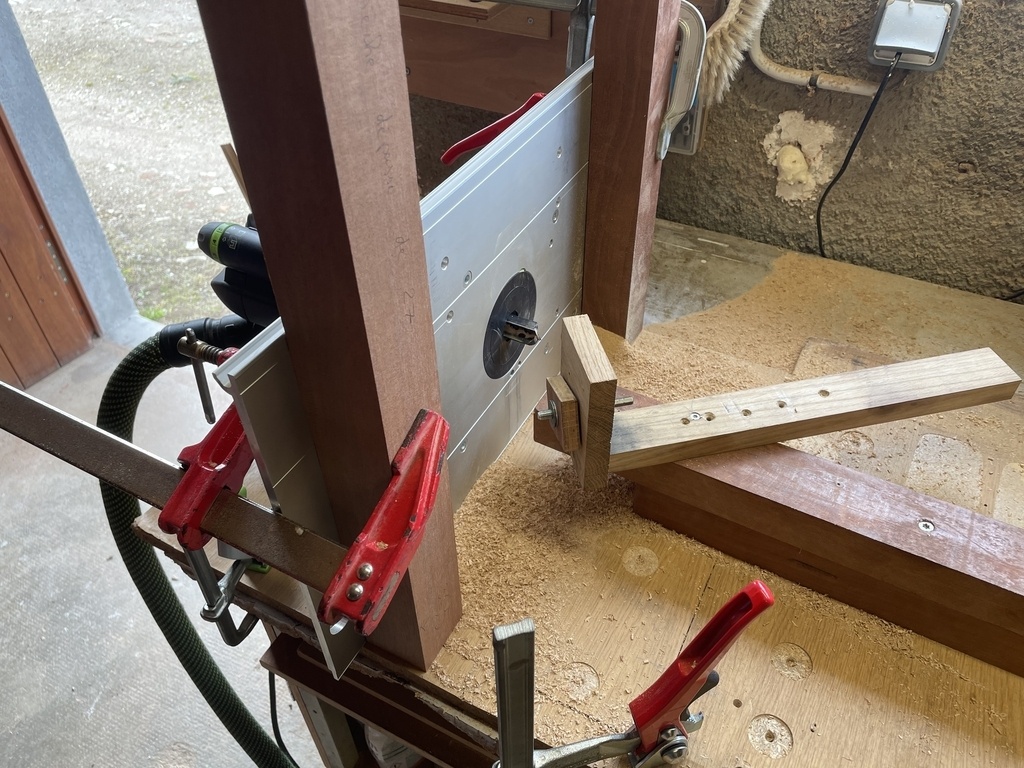

Ballon de foot en moabi et chene. Les pentagones et hexagones ont été couper a la scie a onglet. L'assemblage est tenue avec des dominos. Les arrondies et les chanfreins sont fait a la défonceuse. finition au rubio transparent.

Publications associées


Discussions

michouille a publié la création "Ballon de foot".
il y a 3 ans
artiste : Kamwei Fong
( Modifié )

Très impressionnant, autant les gabarits que le résultat !

michouille

Merci!

Jean Galmot
( Modifié )

Ouaipp un ballon pour ma collec...😜

michouille

😂😂😂

Angele-David
( Modifié )

Je ne suis pas fan de foot
Quoi qu’il en soit je ne peux qu’apprécier le travail et le résultat
Merci pour les détails de mise en œuvre
Félicitation
Un magnifique trophée technique

michouille

Merci 😉

Herlem
( Modifié )

C'est un beau boulot!
ça doit permettre d'utiliser des chutes.
Tu ne détail pas le pied, pourtant il est beau aussi et n'a pas l'air simple non plus.

michouille

Merci ! Le pied je l’ai fait au tour à bois et c’est vrai que je ne l’ai pas détaillé.

JPA33
( Modifié )

Beau travail.... et de précision !
Je vois que vous utilisez une Feestool (A double rayons laser ?) pour des découpes précises selon les Angles Rotationnels Horizontaux et Verticaux !
Pour réaliser les Surfaces Arrondies (A double Courbures égales) de tous les Éléments (Hexagones et Pentagones).... avez-vous pensé au Montage Défonceuse Pendulaire ?.... qui me paraît 'plus simple et plus précis' (Travail Radial et non Tangentiel) !
Maintenant, pour déterminer, de façon précises, les Dimensions des pièces en ébauches Hexag. et Pentag., en se donnant au départ une dimension finie du Ballon rond, une Epure papier Echelle 1/1 ?.... pour avoir le bon Rapport Dimensionnel de vos Pièces Ebauches.... et tous les Angles nécessaires ?

Encore bravo..... et surtout pour le ballon de Rugby.

michouille

Oui j’utilise la scie festool à double laser 😉 non je n’ai pas penser au montage défonceuse pendulaire. Pour les dimensions j’ai cherché sur internet et sur l’air du bois des informations mais je n’ai pas fait d’épuré. J’ai juste essayé l’assemblage des cinq hexagones ensembles sur des chutes et après je me suis lancé!😉

Toumefair
( Modifié )

Très beau travail et magnifique résultat
Merci de partager les photos des différents étapes avec leurs gabarits qui te permettent d arriver à un résultat parfait.
L étape du collage n a pas été trop stressante ?

michouille

Merci 👍 On a toujours un petit stress pour le collage surtout quand on fait un projet comme sa 😉

Boulou
( Modifié )

Tu est un grand malade ! Sacré boulot

michouille

Merci 👍

cereus45
( Modifié )

Joli ballon 👍

michouille

Merci 😉

ludijouet
( Modifié )

Bonjour et merci de nous présenter cette belle réalisation.
J'ai des interrogations qui portent plus sur la construction géométrique que sur la réalisation :

  • combien de faces au total ?
  • combien d’hexagones ? de pentagones ?
  • au niveau de la coupe,quelle est la valeur angulaire entre chaque face. Comment se calcul cet angle ?
    Merci d'avance de votre retour.
JPA33

Bonjour,

Très bonnes réponses !

  • D'abord se donner un Diamètre (Réel ou Imposé simple).
  • Faire une Epure papier aux instruments classique.... vous allez trouver, dès le début, 2 réponses....
  • Pour les Angles nécessaires, vous allez raisonner 'Géométrie Sphérique' dans le Diamètre de la Sphère.... en pensant aux Développements des Facettes Polygonales Hexagonales et Pentagonales fictives (Plans passants par les Extremitées de ces Polygonales (Et qui se trouvent sur la Sphère de base). Avec cela vous pourrez faire vos Ebauches.
  • Une fois déterminée l'Epaisseur commune de vos Ebauches (Sur l'Epure), vous pourrez enfin déterminer les Faces Curvilignes de même Rayon (Sphérique).... Comment ? Relire commentaires plus haut.

Bon courage....

ludijouet

Merci de ces réponses précises qui peuvent guider une prochaine réalisation.

michouille

Bonjour
Il y a 20 hexagones et 12 pentagones. L’angle des pentagones est de 21 degré et les pentagones j’ai mis 17 degré. Après pour déterminer tout sa j’ai fait des recherches sur internet et des essais sur du contreplaqué et après c’est parti.
