Satemorej

Shoggi

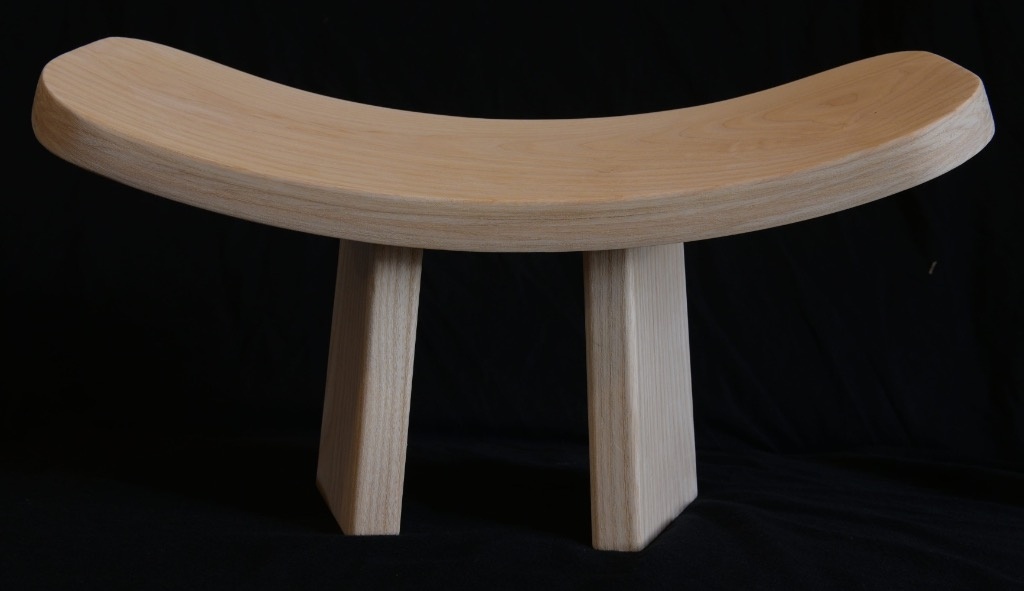

Inspiré d'un article paru dans la revue BOIS+, ce petit banc de méditation est réalisé en frêne blanc.

Mis à jour

Discussions

Satemorej  a publié la création "Shoggi".
il y a 9 ans
Boris Beaulant
( Modifié )

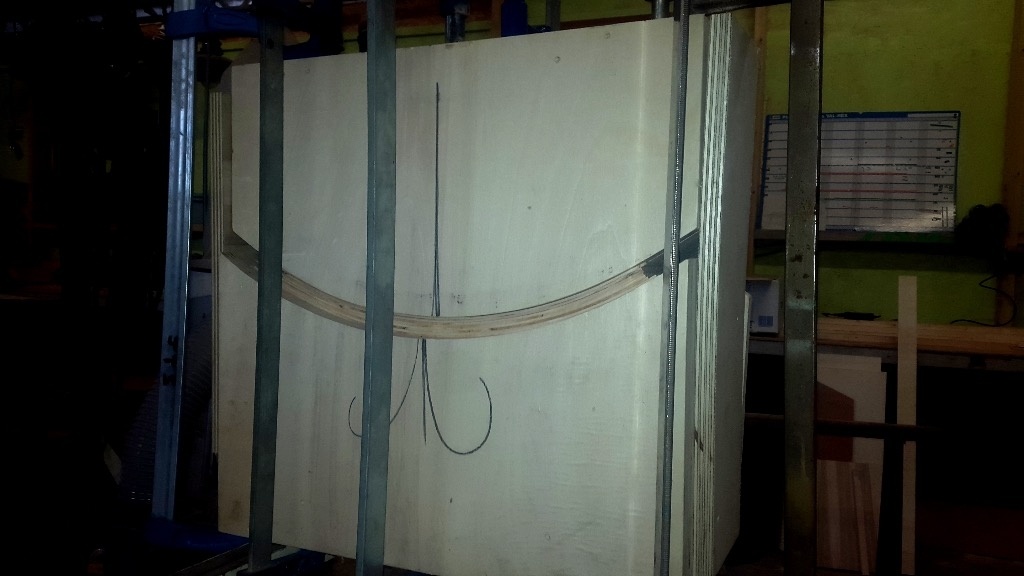

Dis voir, tu n'as pas hésité sur la taille du moule pour le cintrage ;) Y en a presque pour plus cher de CP que de frêne dans le projet ... hihi

Il a bel allure en tout cas. Comment sont fixés les pieds ?

LaFeuille
( Modifié )

Joli travail, sur quel numéro as tu vu l'article?

Satemorej
( Modifié )

Merci.

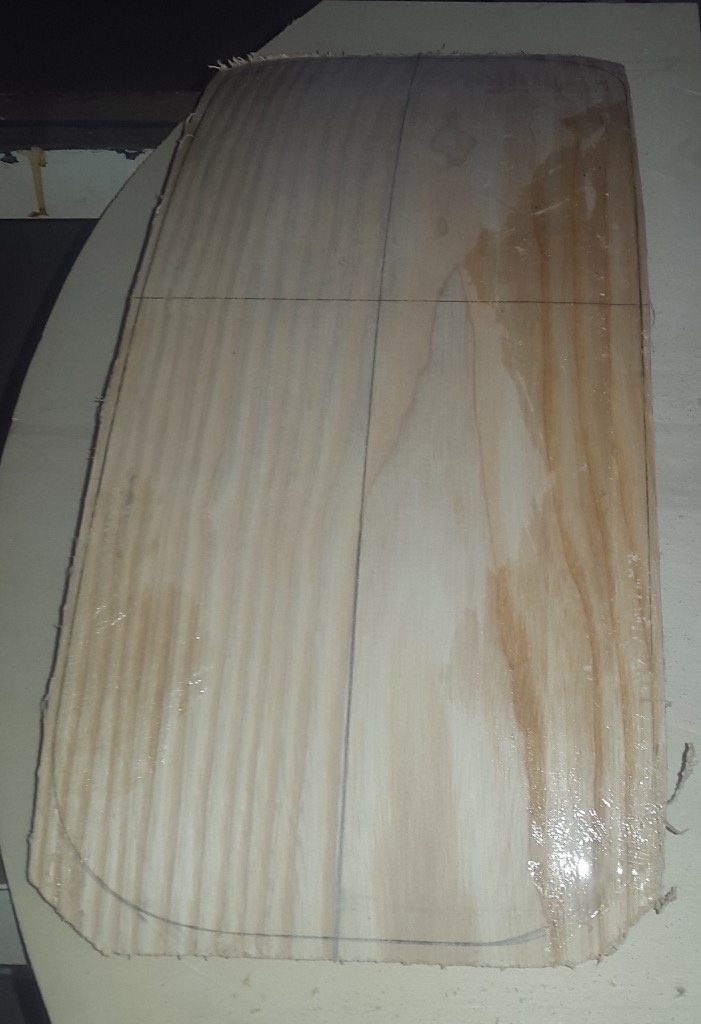

C'est le n°21 (mars 2012). Dans l'article, ils réalisent l'assise en collant des feuilles de CP cintrable. C'est plus simple, mais l'esthétique n'est pas la même.

Satemorej
( Modifié )

Merci Zeloko.
Tu as bien vu : la matière première du moule coûte plus cher que celle de l'objet. Mais le moule est démontable donc si je ne refais pas de shoggi bientôt, il sera recyclé :-)

Un faux tenon en CP de 10 mm vient se loger dans une mortaise dans le pied et dans une mortaise usinée sous l'assise. Ce que j'ai trouvé de plus délicat, c'est de s'assurer de faire plonger la fraise de défonceuse
bien perpendiculairement à l'assise convexe.

Boris Beaulant
( Modifié )

Ce que j'ai trouvé de plus délicat, c'est de s'assurer de faire plonger la fraise de défonceuse bien perpendiculairement à l'assise convexe.

Et du coup, tu as fait une petite assise plane pour ça ?

Tu es parti avec quelle épaisseur sur tes lamelles de frêne ?

Satemorej
( Modifié )

Oui Zeloko, j'ai augmenté la surface d'appui pour la défonceuse.
Le montage d'usinage est le suivant:

  • partie mâle du moule
  • assise à usiner
  • gabarit de mortaisage dans une assez grande plaque de MDF19 (un bien grand mot pour une simple lumière de la largeur de la bague à copier de ma défonceuse)
    Le gabarit est maintenu en position tangente grâce à des coins et des presses.

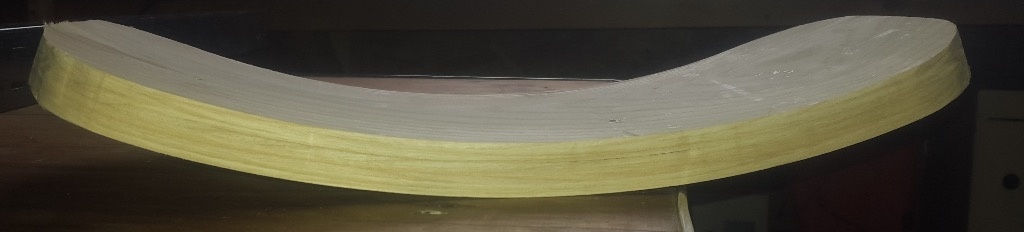

Pour l'épaisseur des lamelles, je n'ai pas sorti le pied à coulisse :-) mais leur épaisseur est de 2,5 mm. J'en ai utilisé huit.

amiducheval
( Modifié )

Je le trouve effectivement..... comment dire, heueueueu.... Zen, oui c'est bien cela, Zen

dragon38
( Modifié )

beau boulot

Satemorej
( Modifié )

Merci pour vos commentaires.

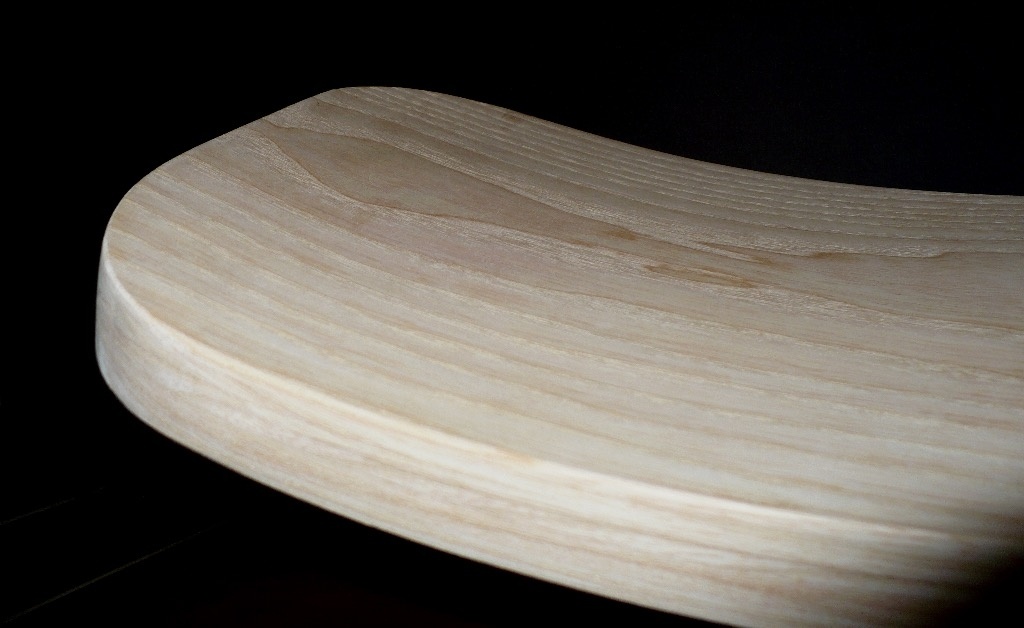

J'en profite pour remplacer ma photo par une prise par un bon photographe amateur.

lexpetitbois

Avec un peu de retard, très belle réalisation. As-tu encore les plans ? Je souhaiterai m'en faire un.
