Comme nous sommes assez confinés dans la vie de tous les jours, essayons de l'être moins dans les petits endroits clos : optimisons l'espace.
Le cahier des charges :
- Permettre une vasque pour le lave mains qui soit assez grande
- Ne pas obstruer le transit (sans mauvais jeu de mot ...)
- Permettre de ranger le stock
- Permettre à chacun d'avoir son étagère à revues.
L'ensemble a été réalisé en inspiration complète d'une précédente encoignure.

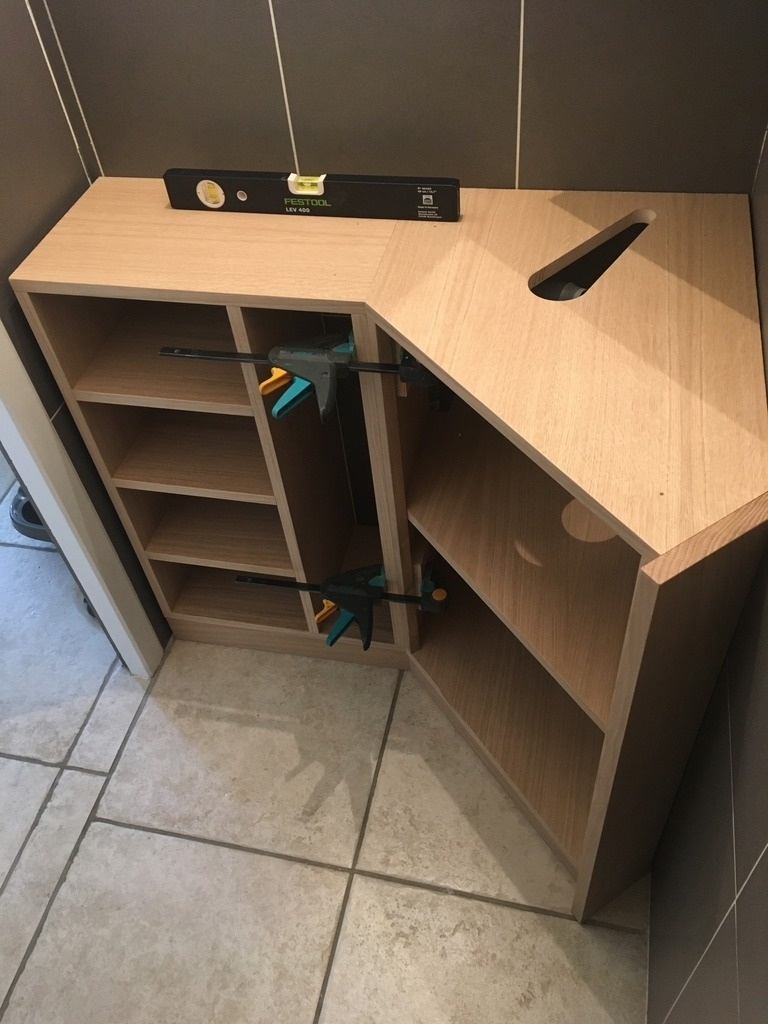

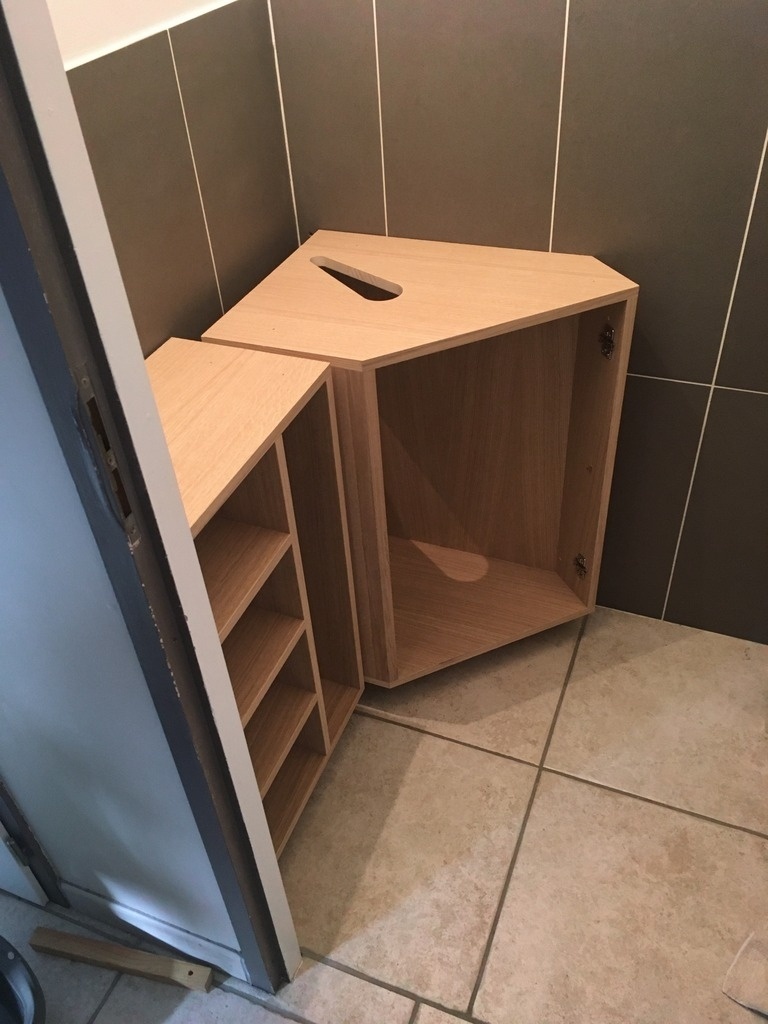

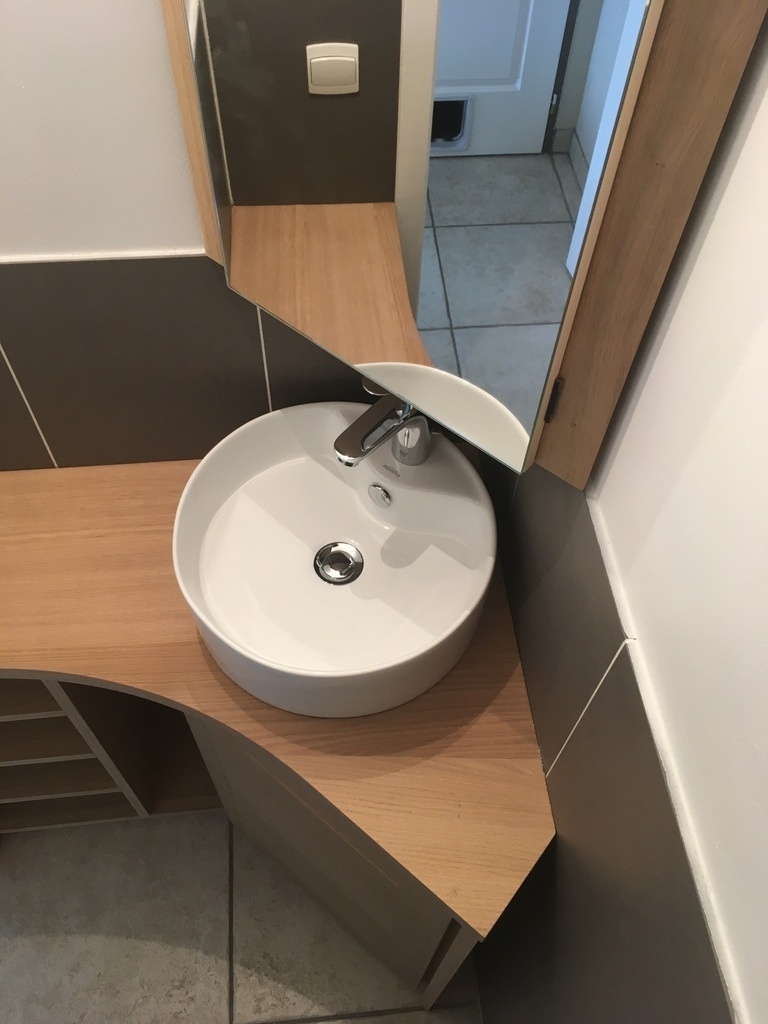

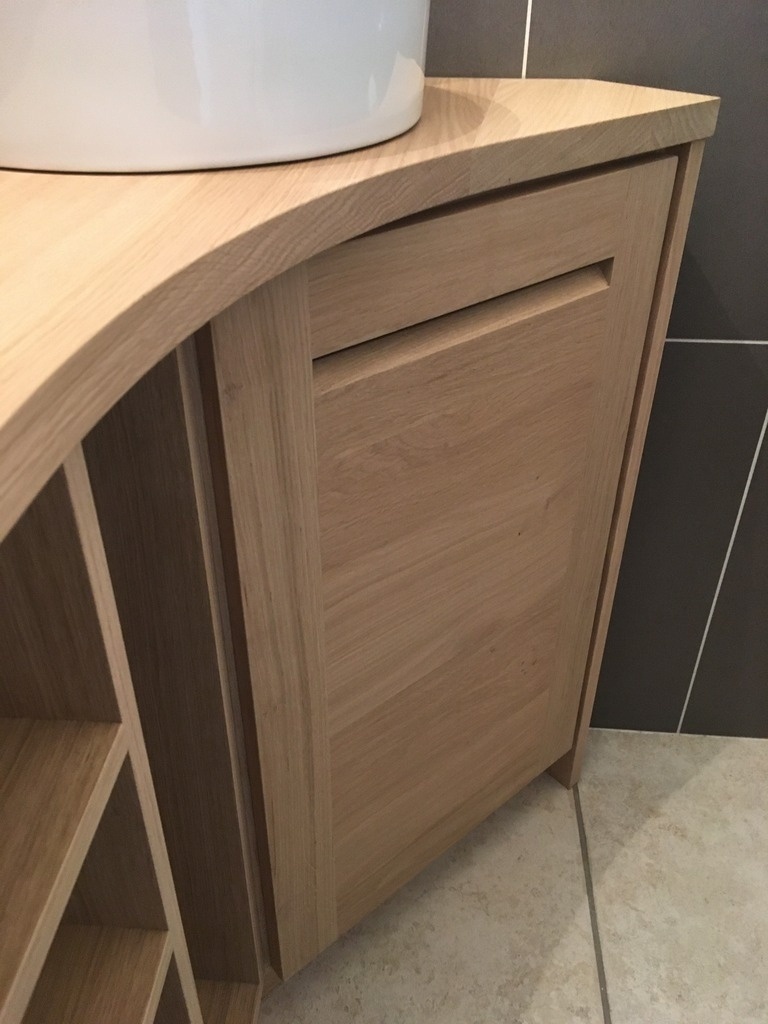

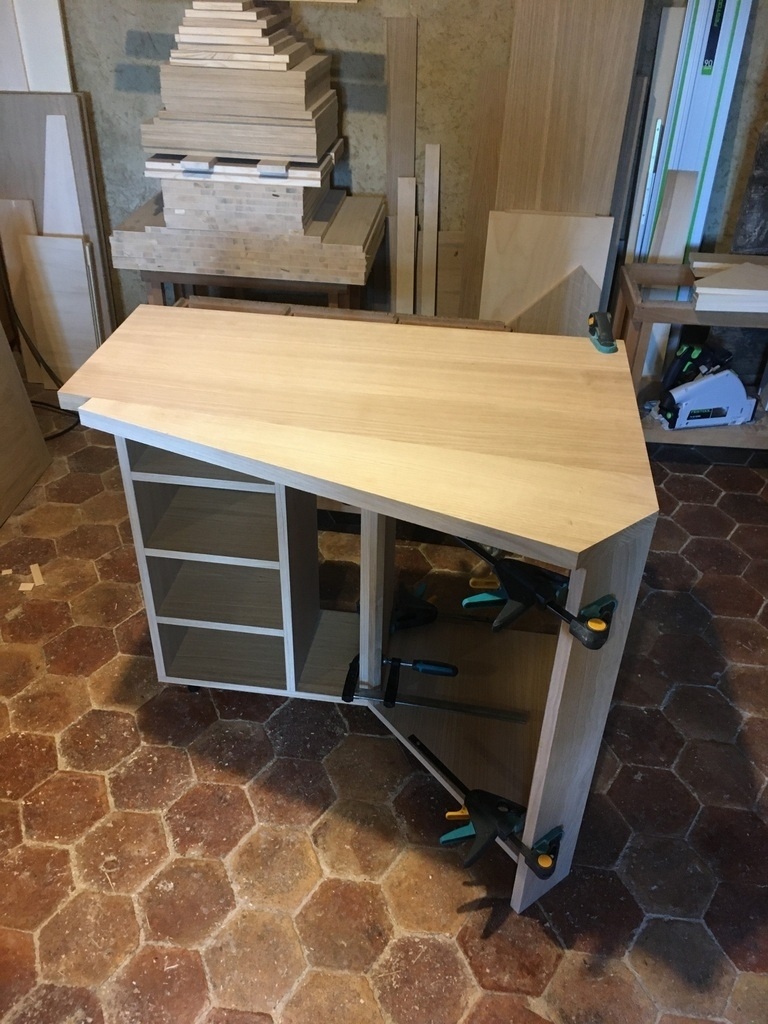

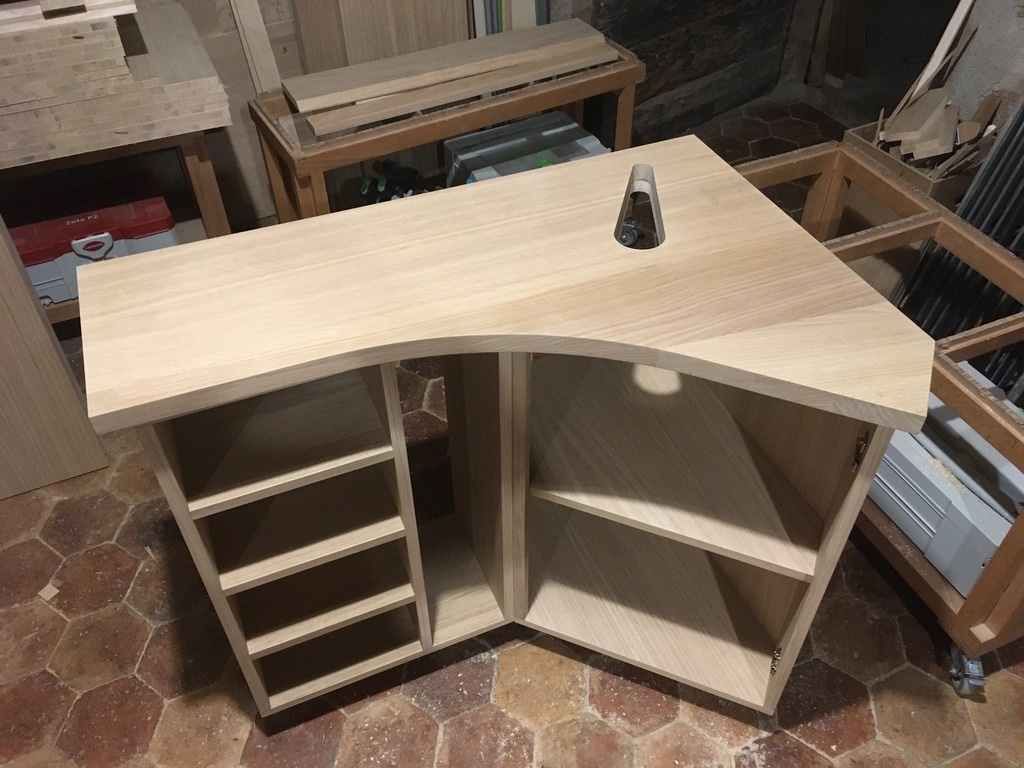

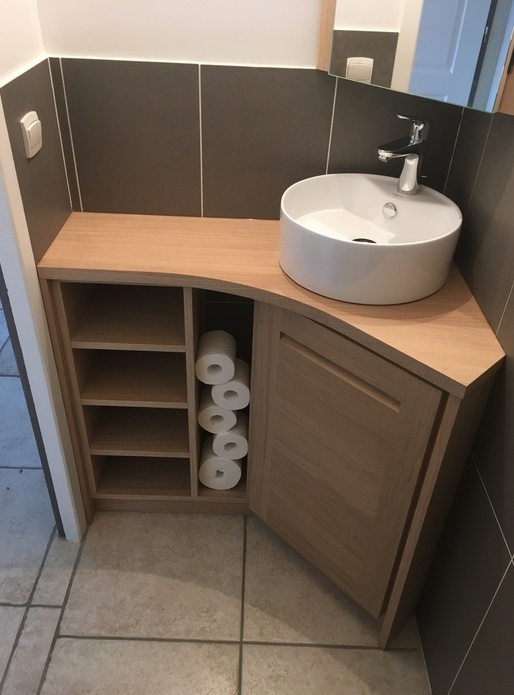

L'espace était par contre là bien plus réduit et l'accès aussi. Je suis donc parti sur un dessin en deux caissons et un plateau en chêne massif qui unifiera le tout avec un jolie courbure.

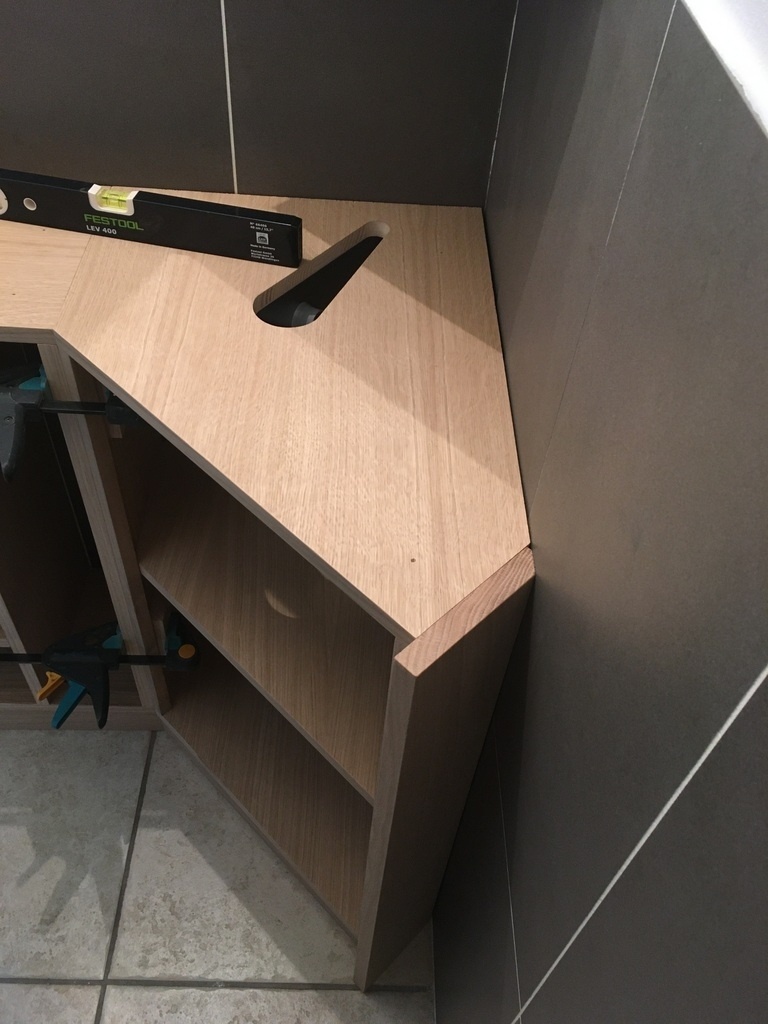

Ne voulant pas percer le carrelage pour fixer, j'ai fais le choix de créer un meuble coincé entre les deux murs. Et donc ajusté au poil de cul (pour resté dans le thème).

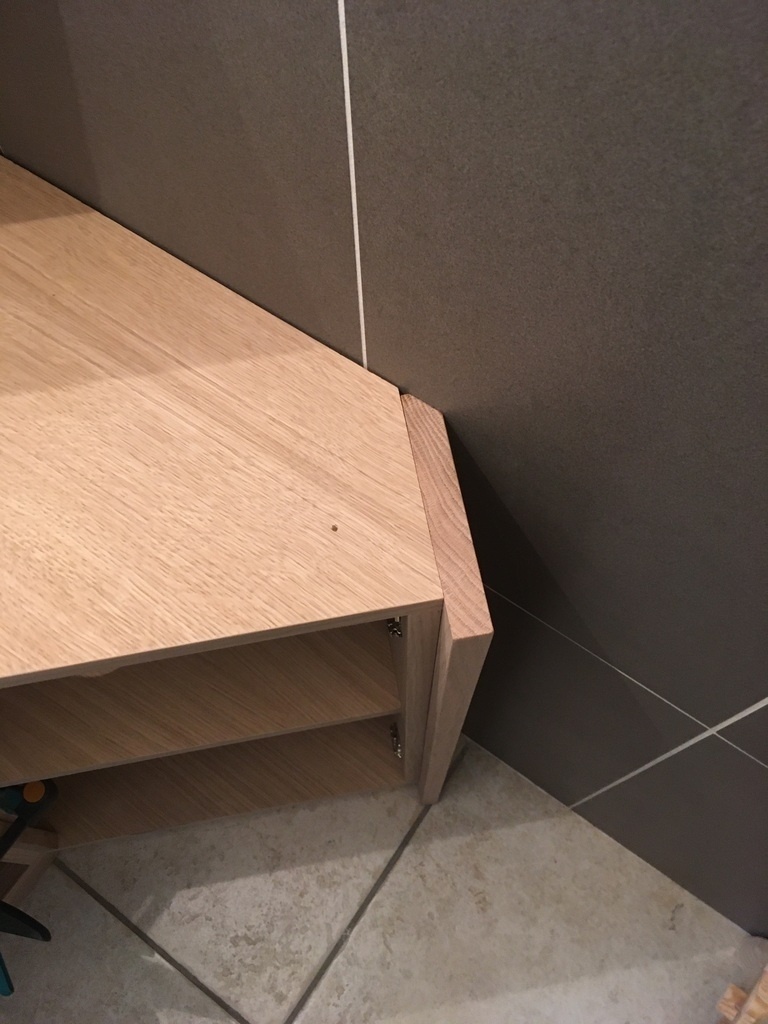

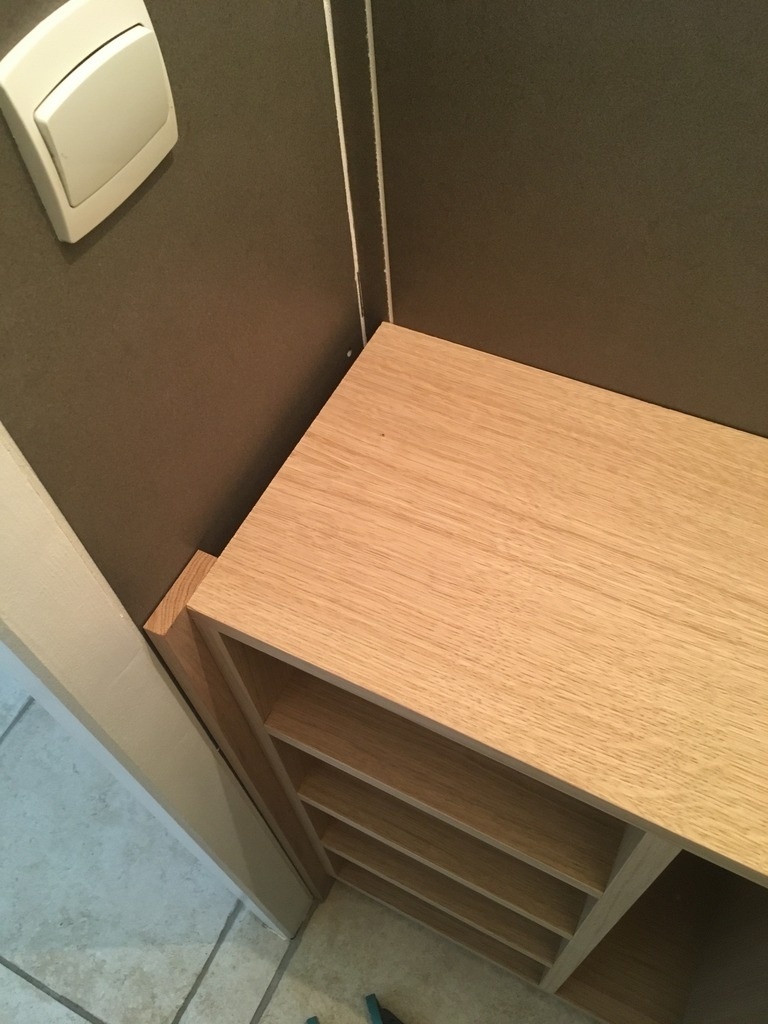

Ma marge de manoeuvre (entre la mesure et la réalité de pose) se trouvant sur la partie à gauche et la sorte de fileur.

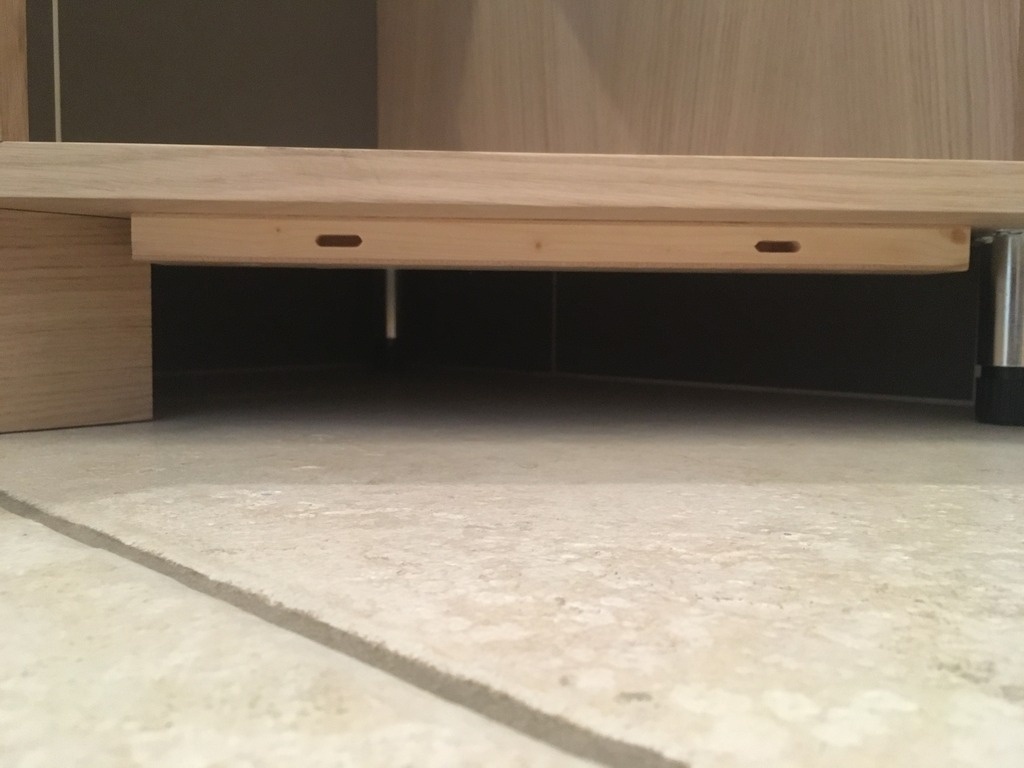

Pour ce qui est des réglages au sol, je suis simplement parti sur des pieds réglables. Il n'y a pas mieux pour se simplifier la pose.

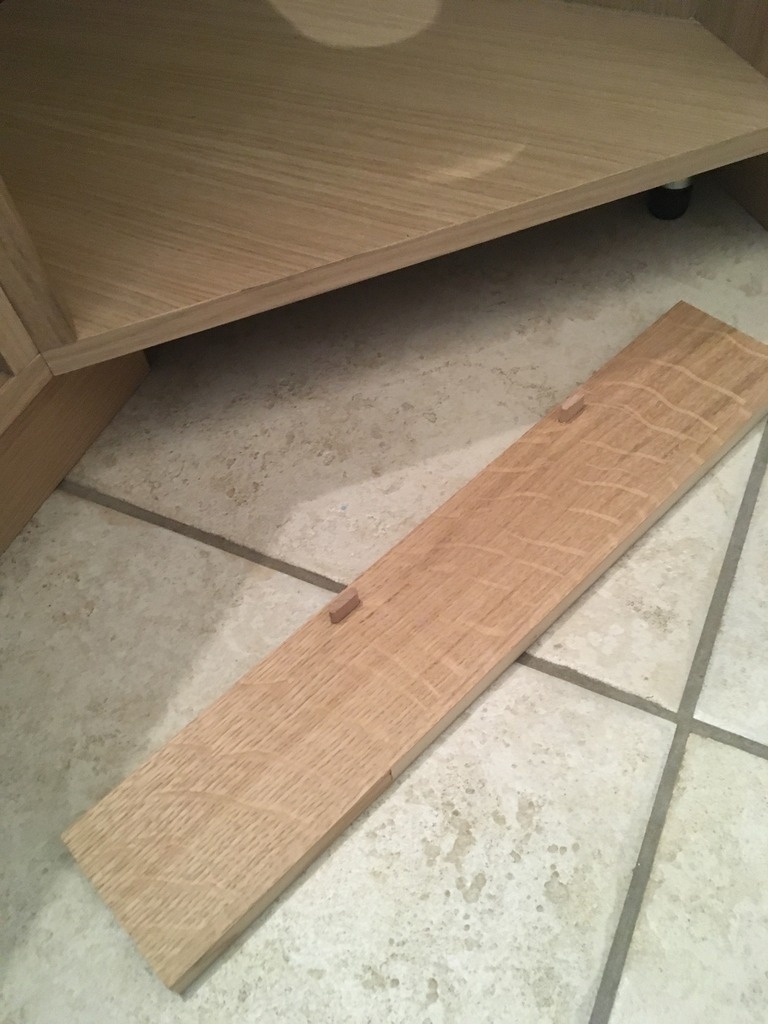

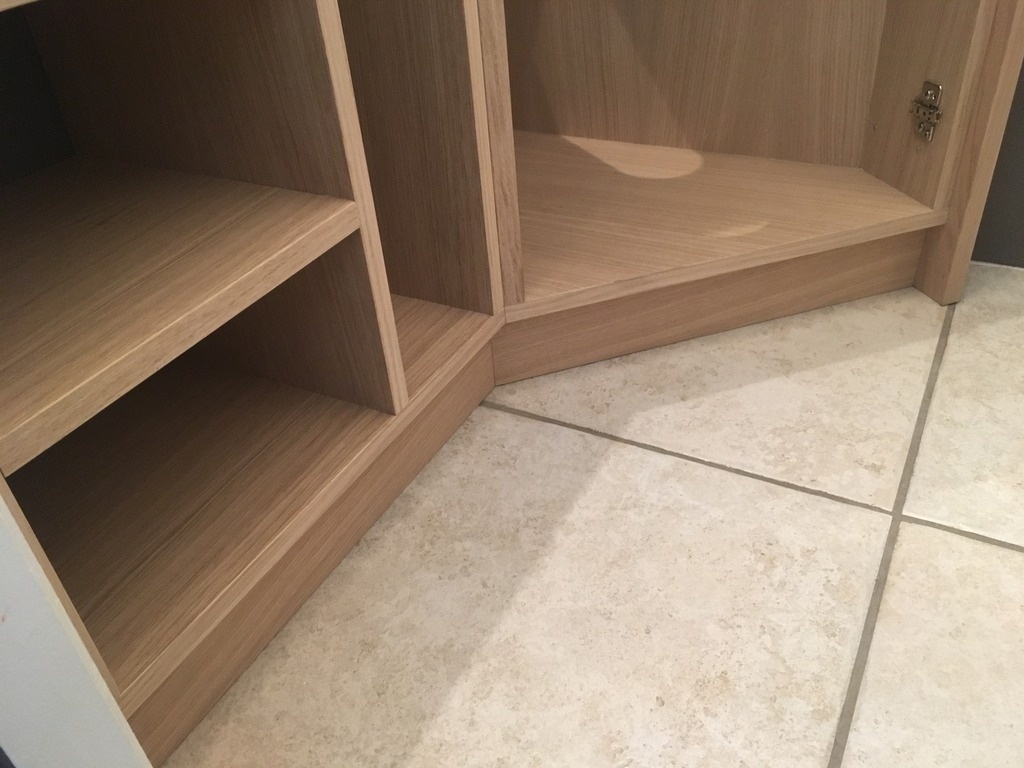

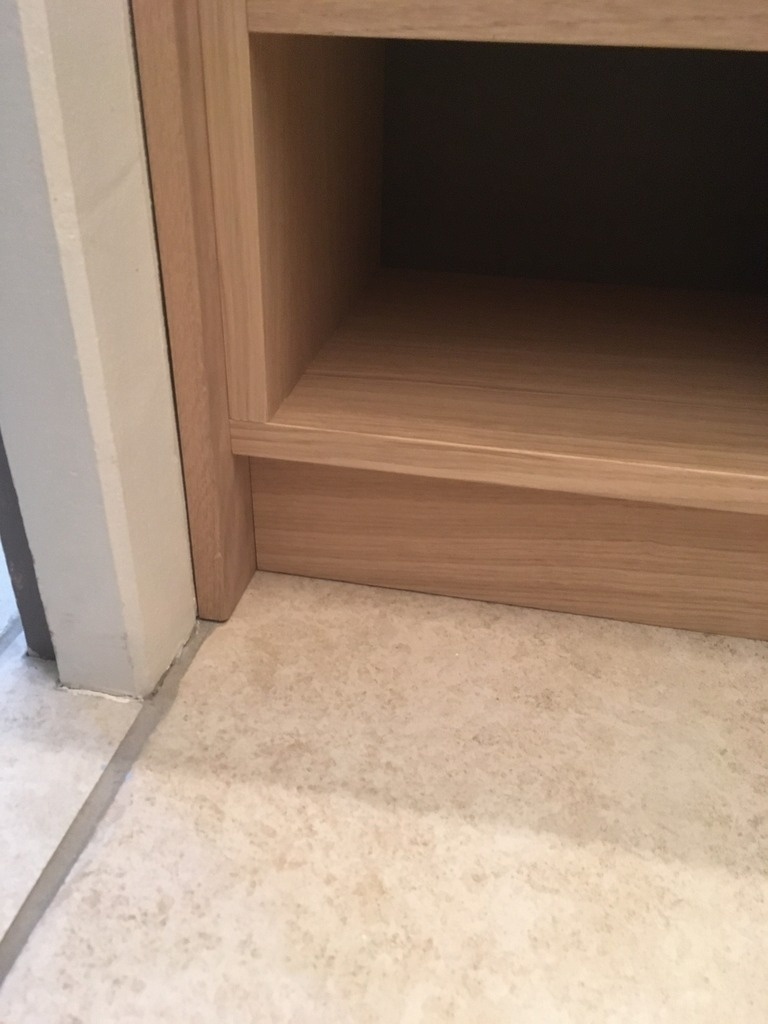

Et la petite astuce pour fixer les plinthes à pas cher ... les dominos.
Deux coups de marteaux et hop, c'est "clipsé" !

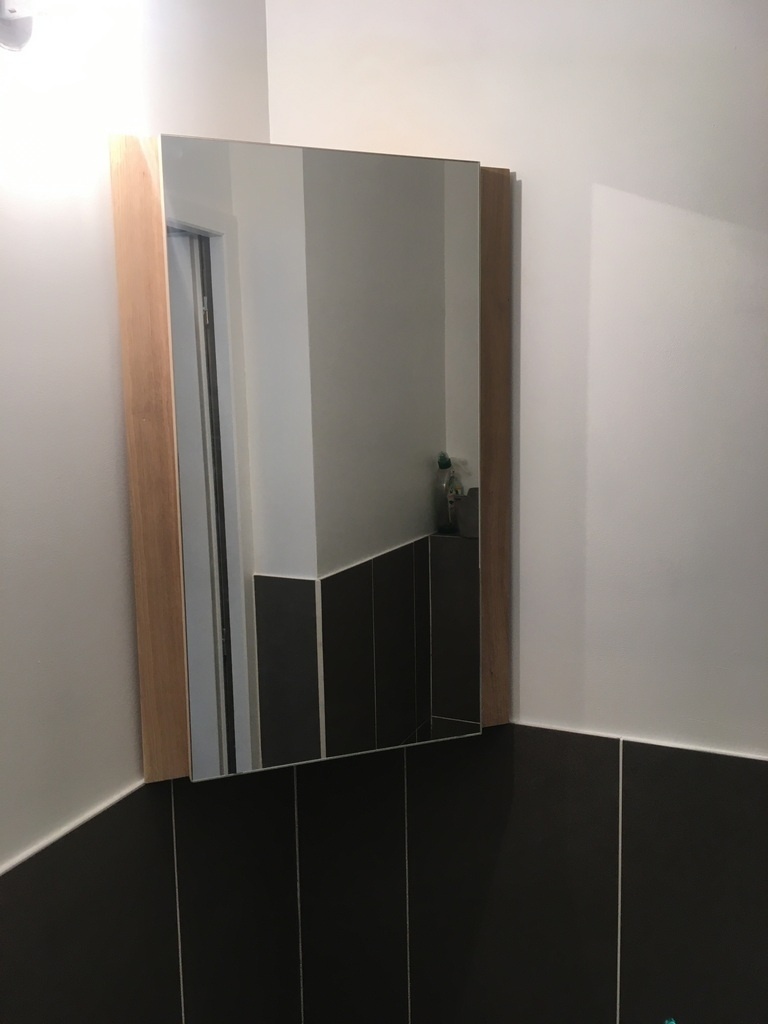

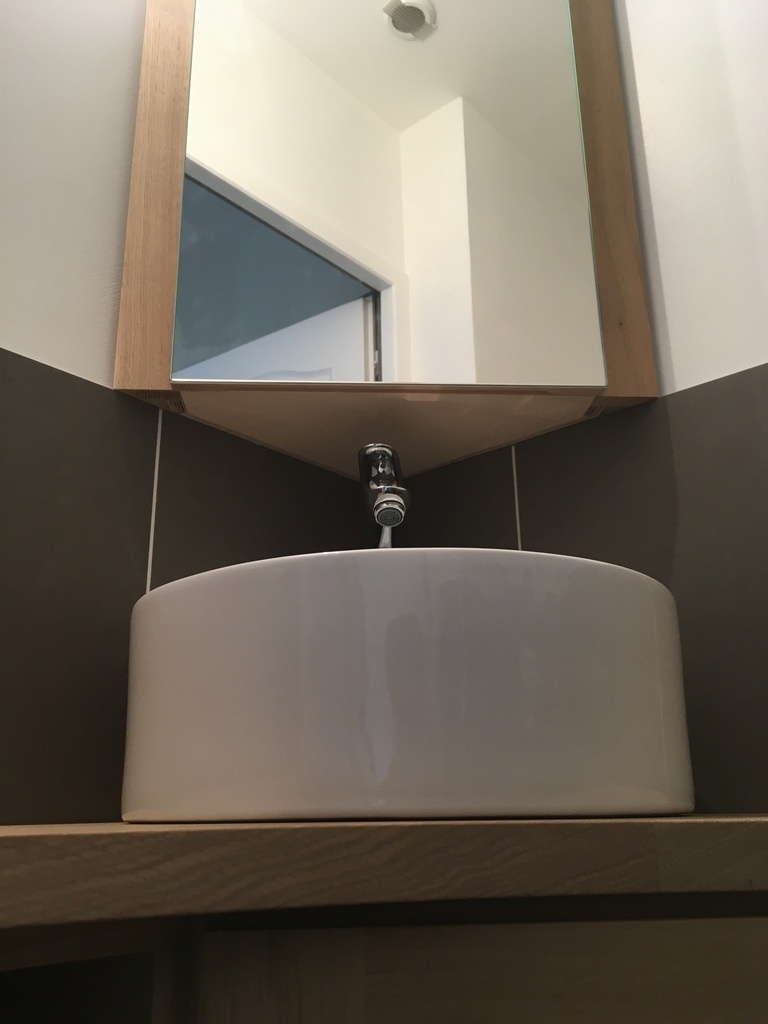

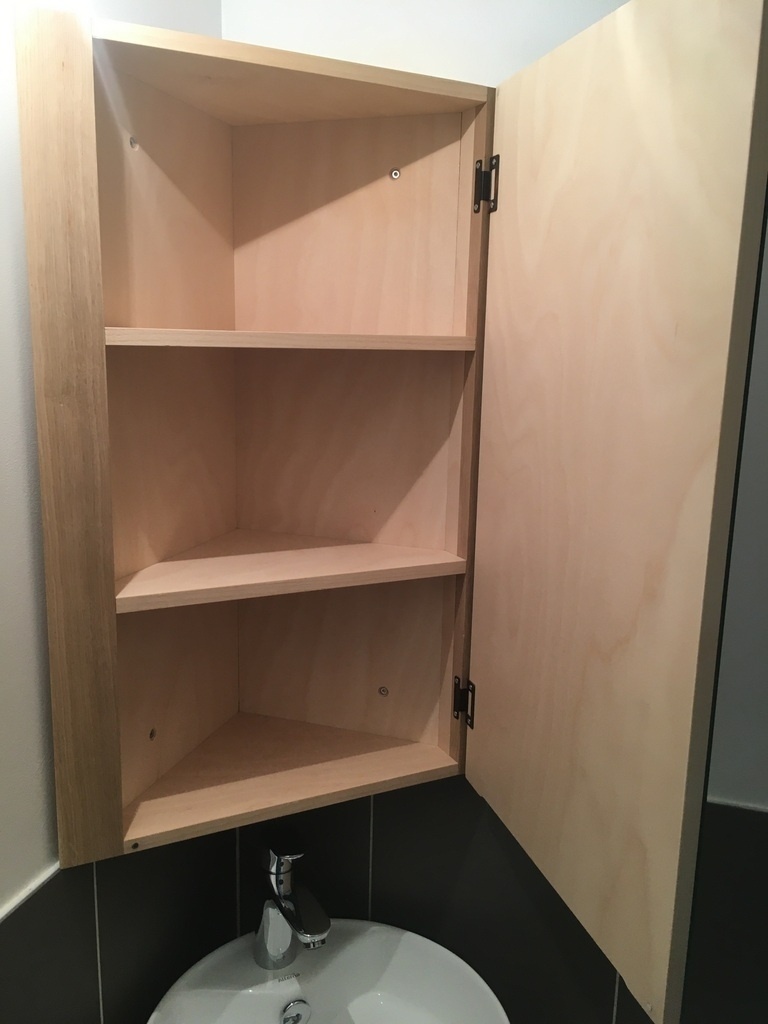

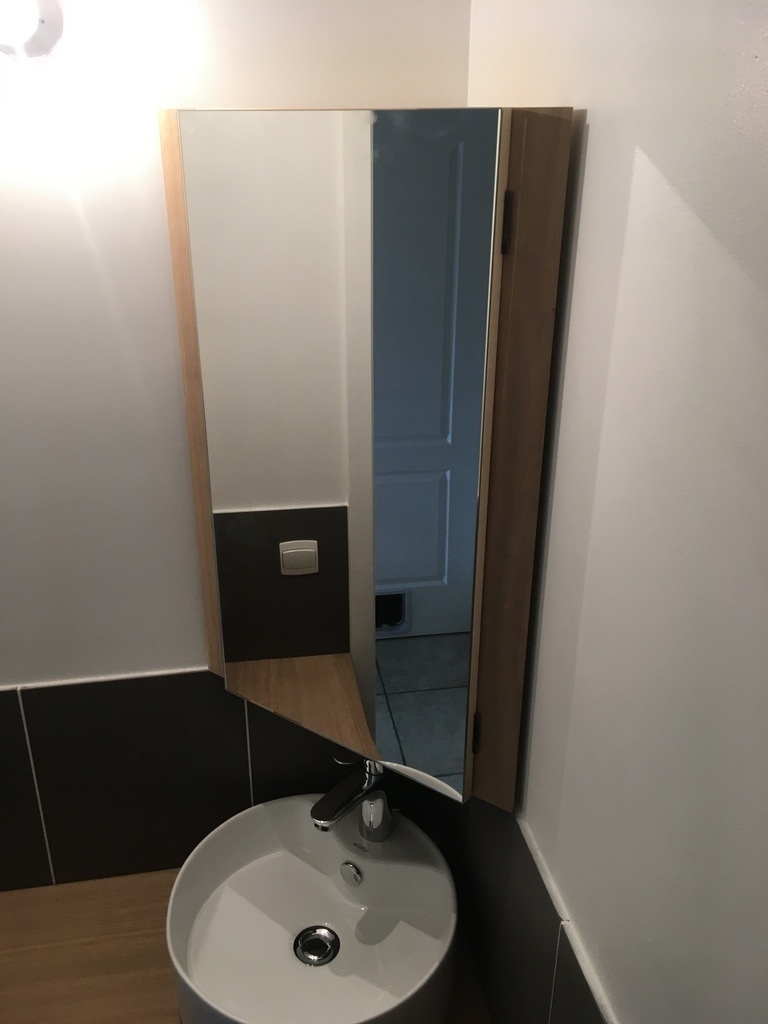

Pour la partie haute, quant à elle rien de différent par rapport à ma précédente version, mis à part qu'il n'y a pas le frisage à l'arrière cette fois ci ... pas eu le temps

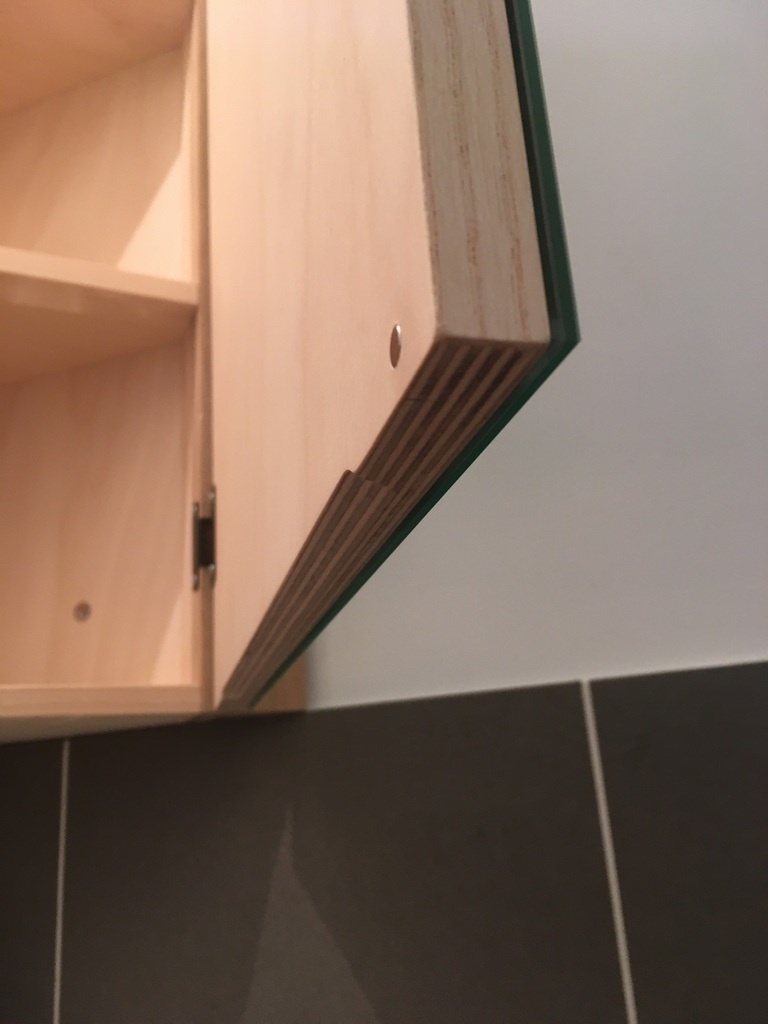

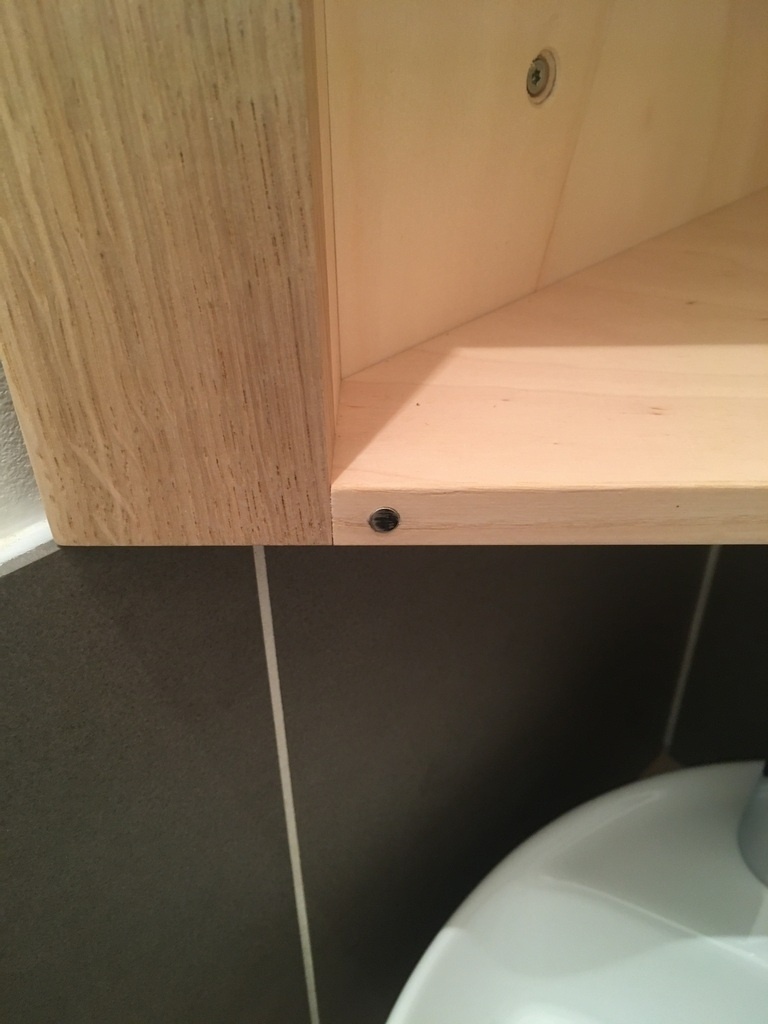

Juste le petit aimant qui va bien pour tenir la porte fermée.

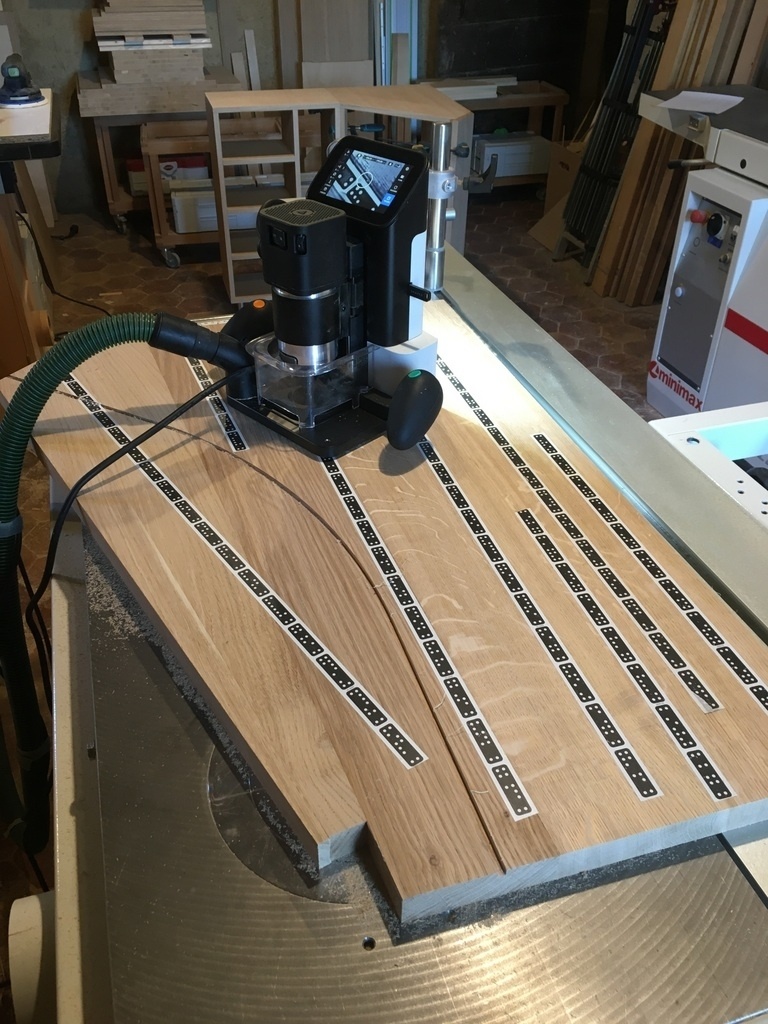

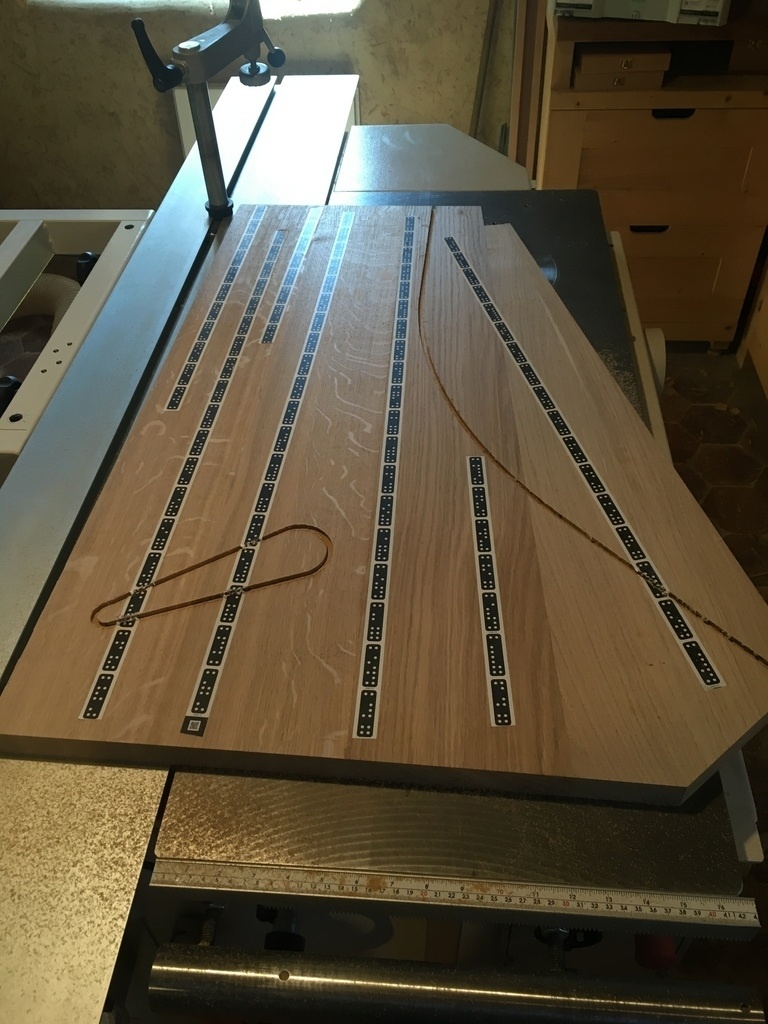

Le plateau à été "pré-usiné" par le dos à la Shaper.
- Usinage sur une profondeur de 5mm

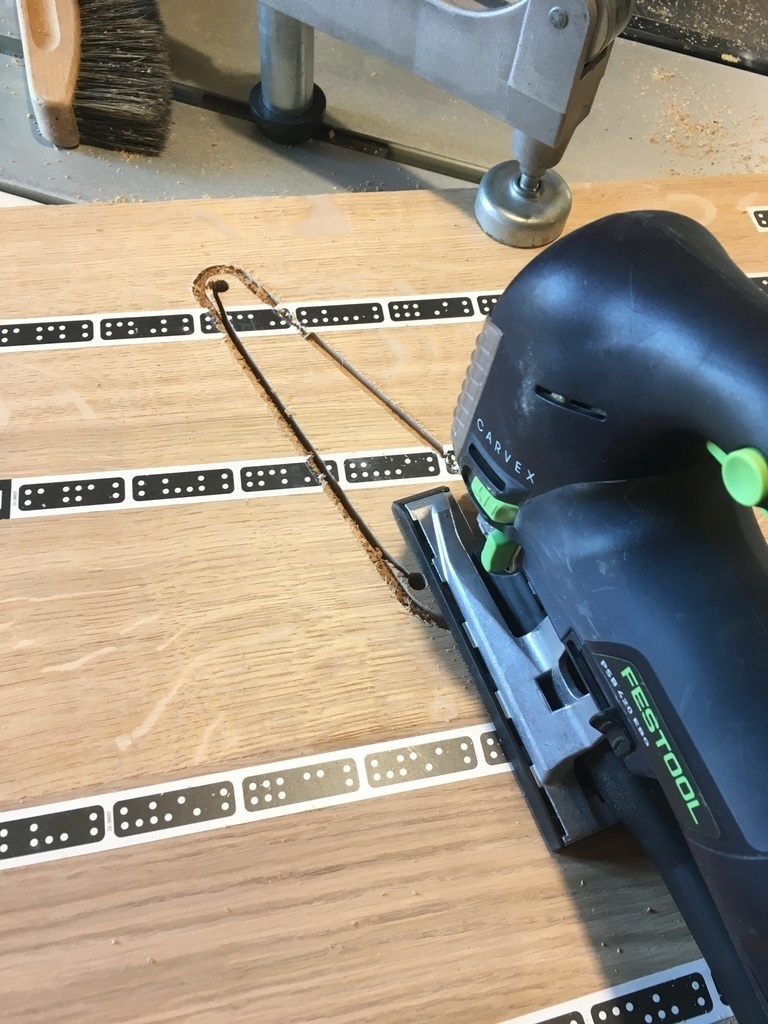

- Découpe à la scie sauteuse

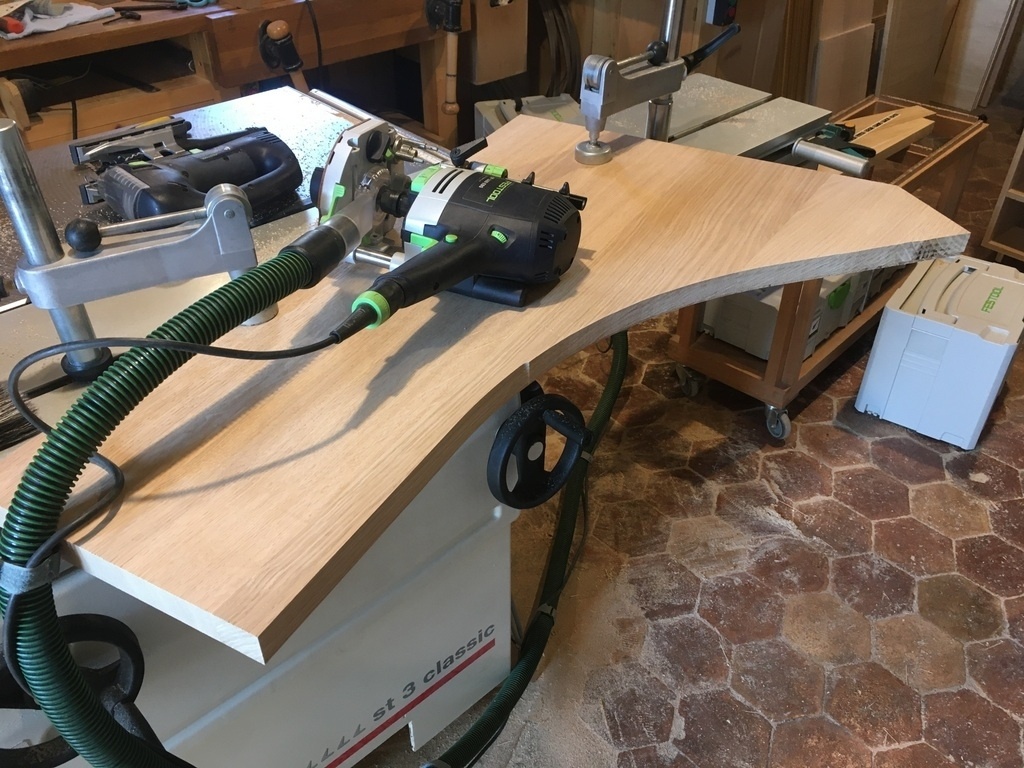

- Affleurage à la fraise à copier
C'est pas mal d'opérations, comparé à une CNC stationnaire. Mais bon, avec un gabarit, ça n'en aurait pas fait moins.

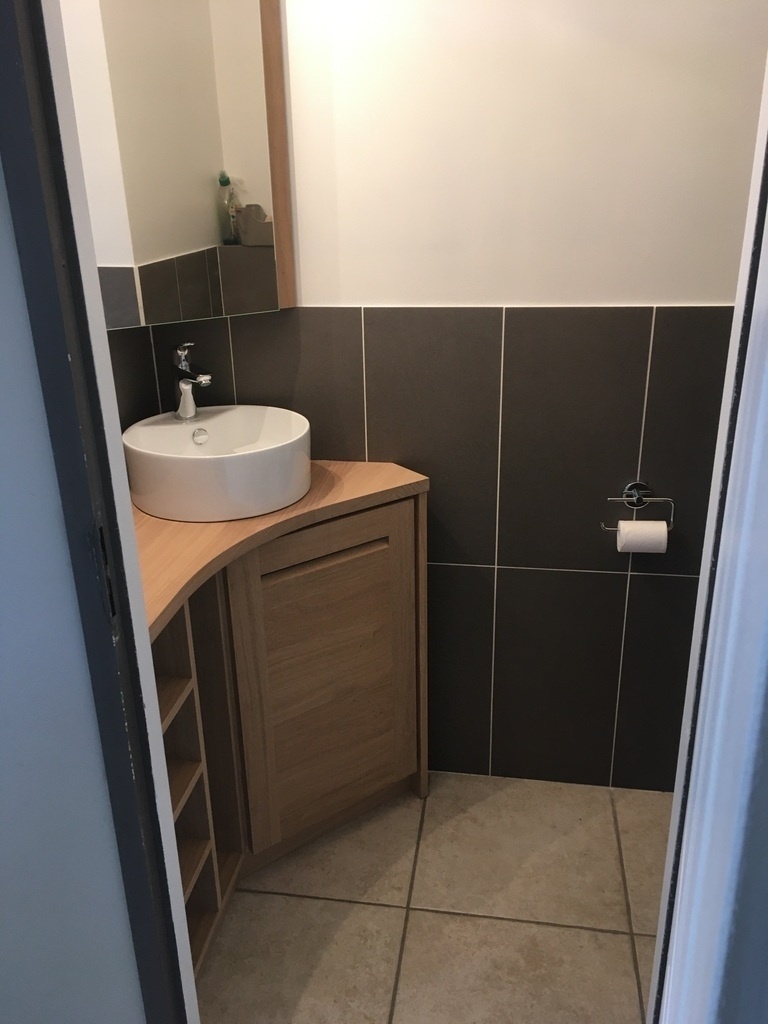

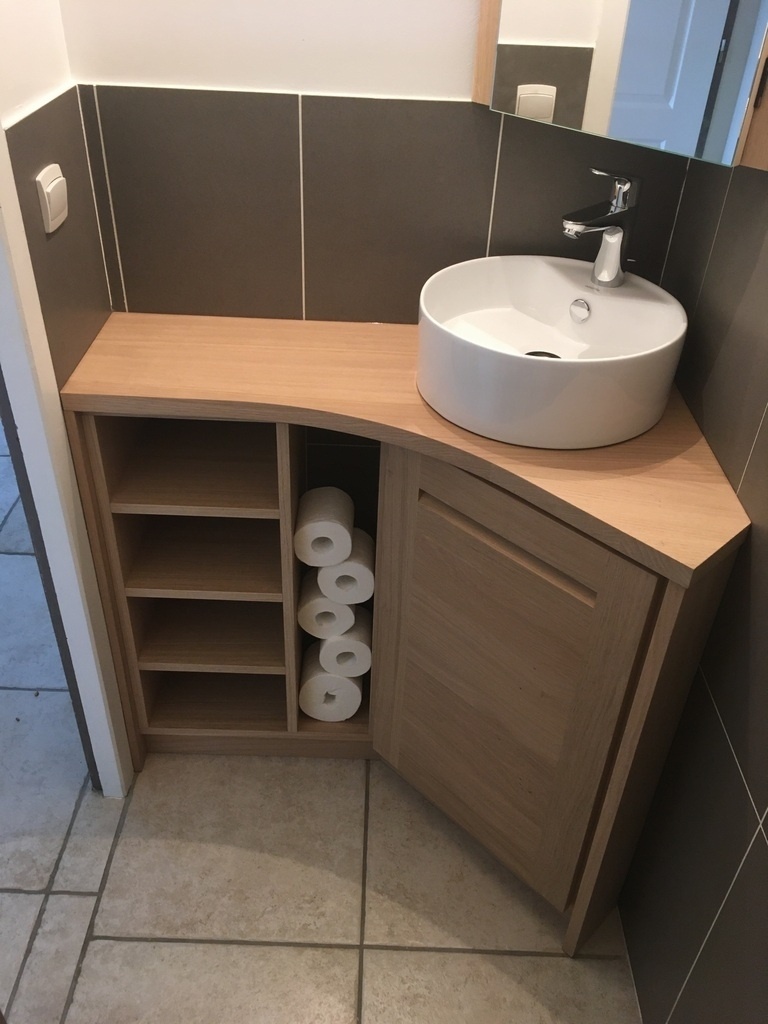

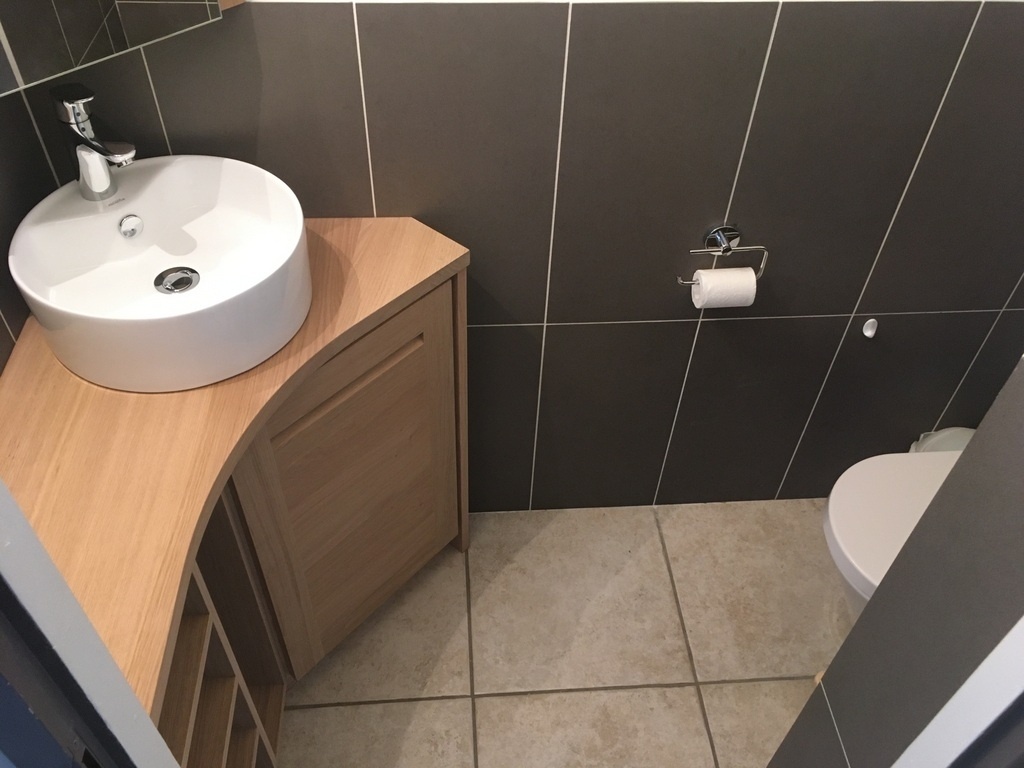

Le résultat, c'est que les clientes sont contentes et moi aussi du coup
Publications associées
Licence
Discussions
Salut, je suis super curieux de ton retour sur la shaper, peux tu me dire un peu comment ça marche et si c'est vraiment pratique? Merci!
C'est une machine très simple de prise en main. Hyper précise pour un guidage à la volée comme ça avec trois bout de scotch collés.
Un format de fichier basique (le SVG) qui fait qu'on a rien à apprendre pour savoir coder ça ... même s'il y a tout de même une façon de faire pour exporter les SVG et que la machine les comprennent bien à la bonne échelle.
Le gros plus c'est que sur l'écran, je vois directement ma pièce réelle ET mon usinage avenir ET mon usinage déjà fait. Je place mes usinages, les déforme, etc comme je veux. Il est donc possible de s'aligner sur un trait de crayon aussi bien que sur un bord de planche.
Après, l'usinage peut être assez long. Je pense qu'il faut oublier l'idée d'usiner complètement la pièce à la shaper. Le passage en plusieurs profondeur aura un résultat moins bon que de venir ensuite avec un fraise à affleurer.
Voilà.
Mais faut pas oublier que c'est une machine 2D :)
OH! Je découvre cette machine la "shaper", cela semble absolument génial comme concept... Merci pour les photos, le partage - et tout (!!) le reste.
Boris Beaulant C'est marrant, parce que finalement, j'ai même utilisation que toi avec ma CNC, du moins en partie. Souvent, pour de grandes pièces, je n'usine pas tout à la CNC, mais seulement, les 10/15 premiers millimètres, et je finis à la sauteuse/ruban + fraise à copier/affleurer... C'est une petite routine que j'aime bien, et le gros gain, c'est quand même de pouvoir faire des formes précises, qui aurait été faites différemment avec un gabarit (ce qui me gêne un peu dans le gabarit... c'est sa non-réutilisation, du moins à mon niveau, parce que je fais pas 40 fois le même meuble). Et mine de rien, je trouve que ça s'intègre bien dans mon process de fabrication de meuble. Je pense que c'est pareil avec la Shaper. Y'a aussi un truc que je fais à la CNC, c'est des petites pièces, qui aurait été délicate à faire bien à la main ou avec les grosses machines.
En tout cas, elle est top ton encoignure!
Superbe ! C'est marrant comme le fait de casser les angles donne une impression d'espace !
Canon ! Meme ce qui ne se voit pas (le passage des tuyaux) est nickel !
Ah ben bravo Boris ! Madame l'a vu ! Je ne peux plus y échapper
On échappe rarement aux toilettes :P
Boris Beaulant
L'ensemble est Magnifique! J'adore l'astuce des fixations de plinthes avec des dominos, simple et efficace, juste une question, si pour une raison quelconque, ils pourraient être enlevés facilement? (ventouse, tournevis,...?)
Je me suis fendu le Q, avec les jeux de mots!
A priori, en passant une spatule dans la coupe d'onglet, il doit y avoir moyen de sortir la plinthe. Mais sans abimer, je promets rien :)
Vraiment joli
+1 pour la fixation des plinthes. J'étais en train de buter sur le sujet sur un plan en cours.
Pour les enlever facilement, peut-être prévoir un ou deux petits trous dans la plinthe juste sous le panneau de fond du caisson (ça reste "invisible") pour y passer une sorte de crochet???
Comme d'habitude, c'est superbe...
L'astuce des plaintes avec les Dominos fallait y penser.
Encore une belle réalisation et de belles astuces
Merci du partage
Superbe. J'adore l'arrondi du plan qui donne une impression de fluidité dans ce petit espace.
Bravo encore !
mais... les Bd ne passent pas verticalement !!!
trés bellement conception, très bien réalisé, bien agencé quoi
Beau travail
Un trés joli style. Merci pour le partage
Très chouette. Design, moderne et ergonomique. Du beau Boris
Je ne suis pas sur de totalement comprendre la fonction du "fileur" de gauche. Si vraiment il sert de fileur tu as du raboter en sifflet pour t'adapter a un faux aplomb du mur ?
Peux tu m'éclairer Boris ?
Le fileur de gauche a été en effet la pièce adaptable.
Mais avec un retour à la raboteuse le chantier était proche de l’atelier.
De toutes la plomberie devait être refaite avant que je fixe le meuble.
Ok merci Boris pour les explications
très beau travail , l'idée est originale bravo !
Savoir relever le mesures, être organisé, precis, avoir du gout et de l'imagination. Plus une bonne dose de savoir-faire. Ça se retrouve même dans les toilettes.
BRAVO!
Les toilettes c'est l'endroit où on passe le plus de temps à scruter les détails, et bien souvent, ceux ci sont bâclés!
+1 moi c'est un détail que je prend en compte les finitions aux wc
Superbe !
Tes chants sont tops avec quoi tu les fait ?
Je découvre cette machine SHAPER ...
j'ai cherché rapidement sur le net et trouvé cette petite vidéo de test de la SHAPER
BricoNico #09 - 1ère prise en main Shaper Origin
Très joli, aurais tu la réf de la vasque s'il te plaît ?
