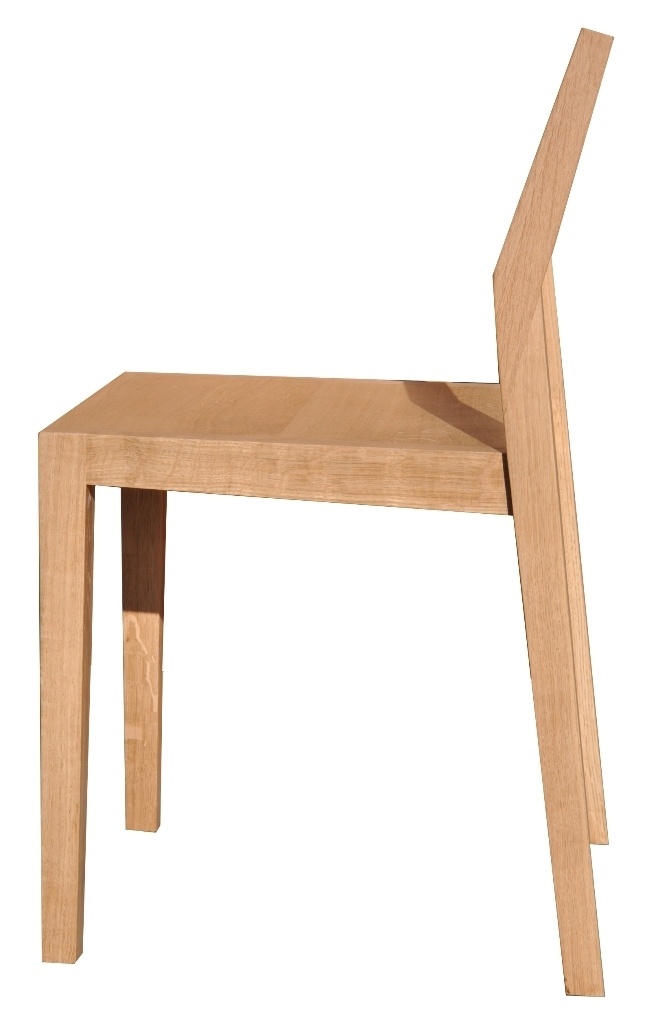

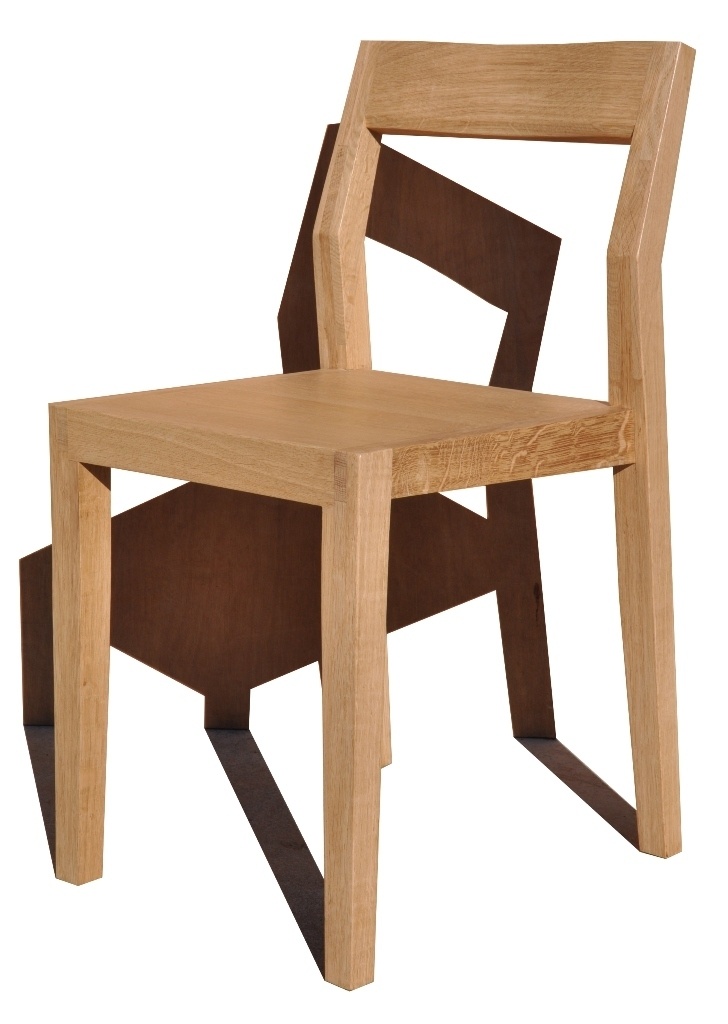

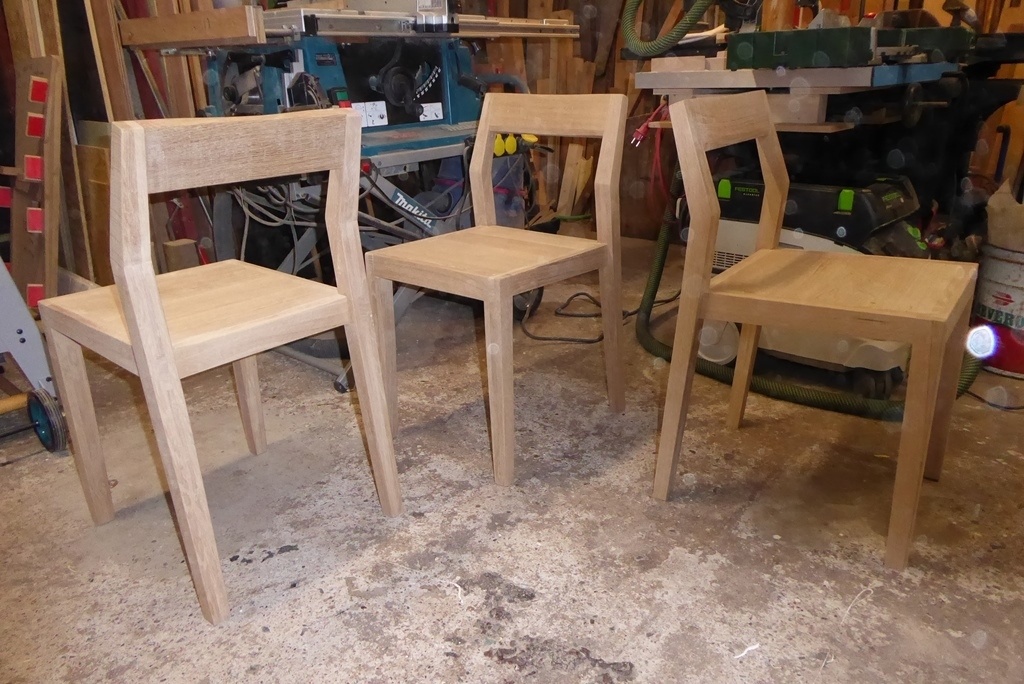

Chaise en chêne - bis - détails de fabrication

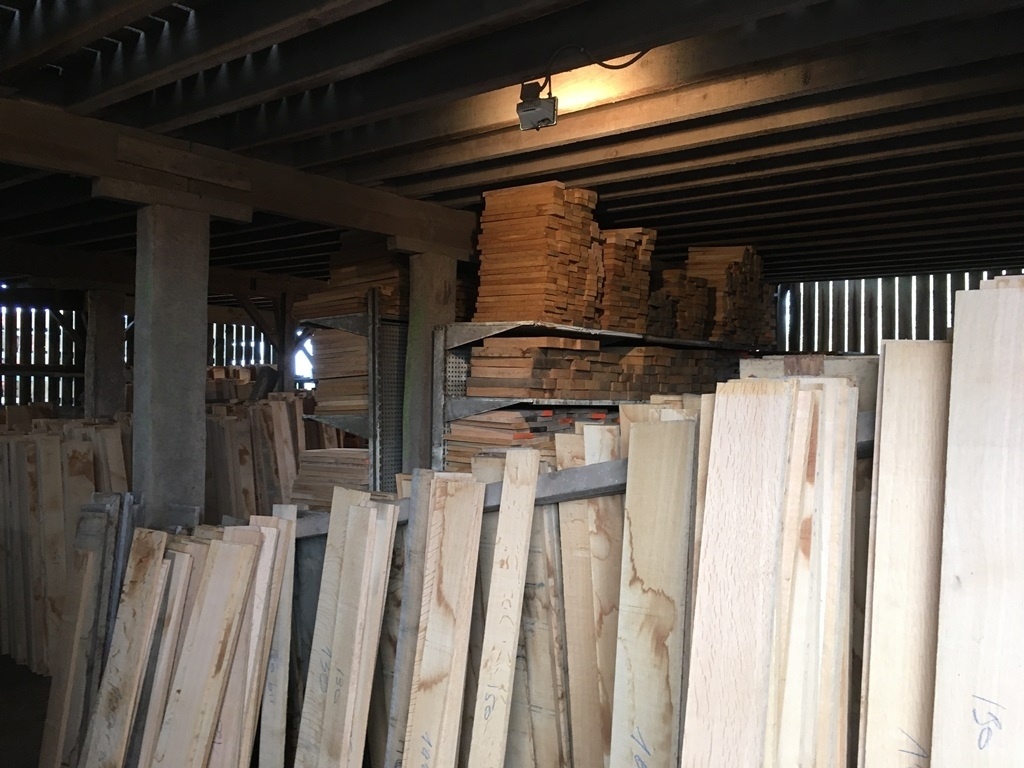

Achat de voliges de chêne dans une petite scierie du Condroz.

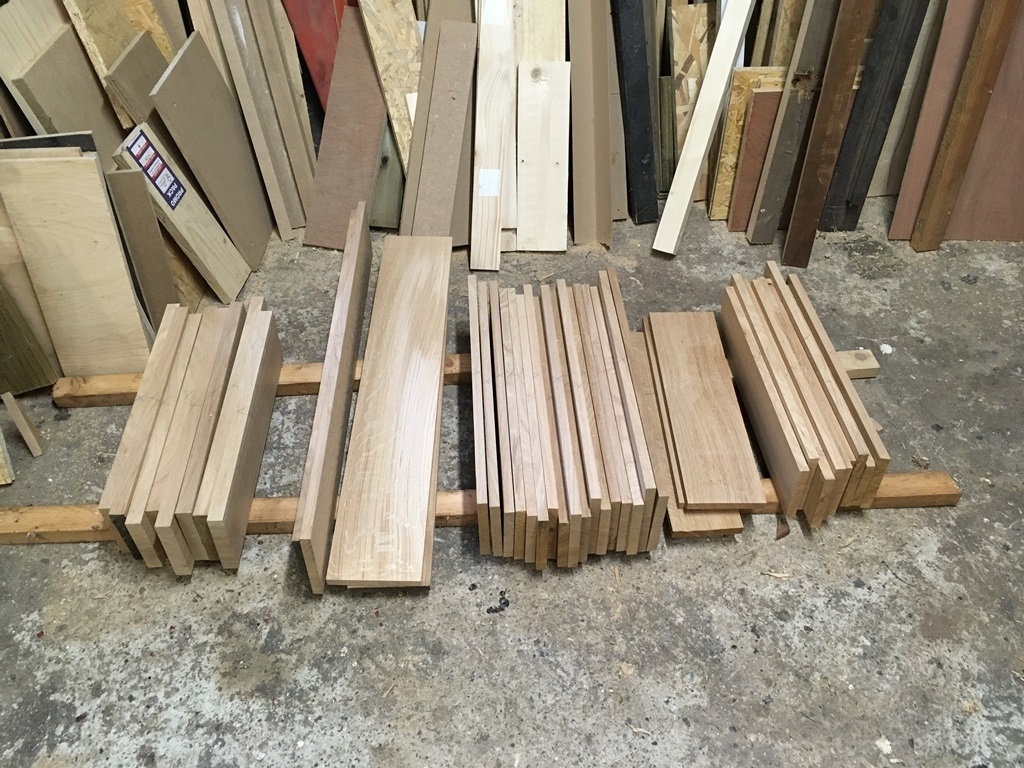

Toutes des pièces de faibles longueurs.

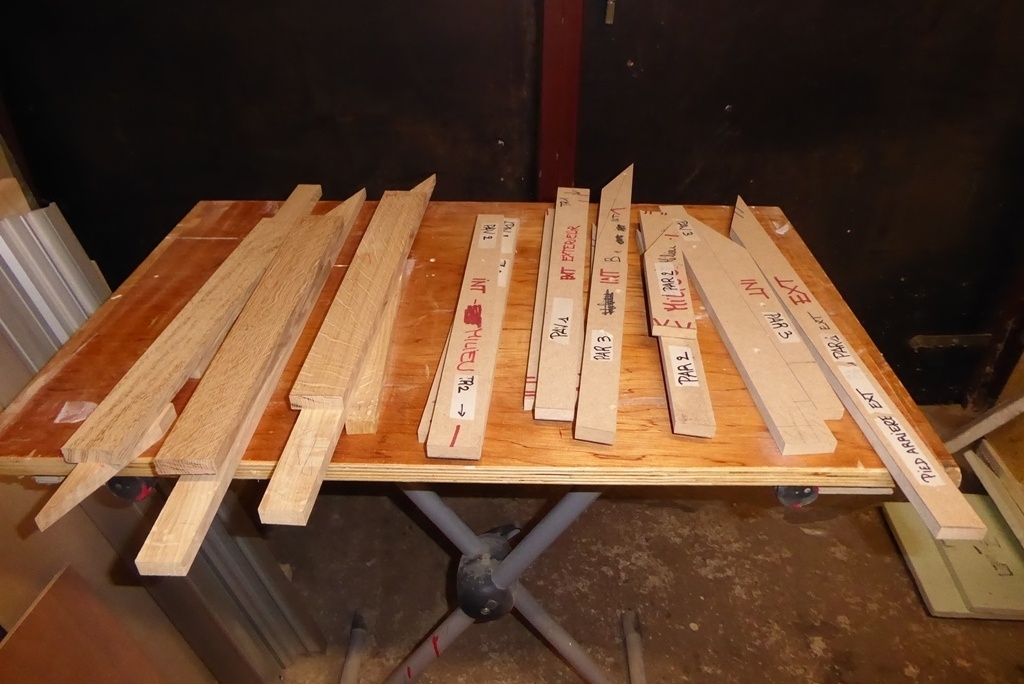

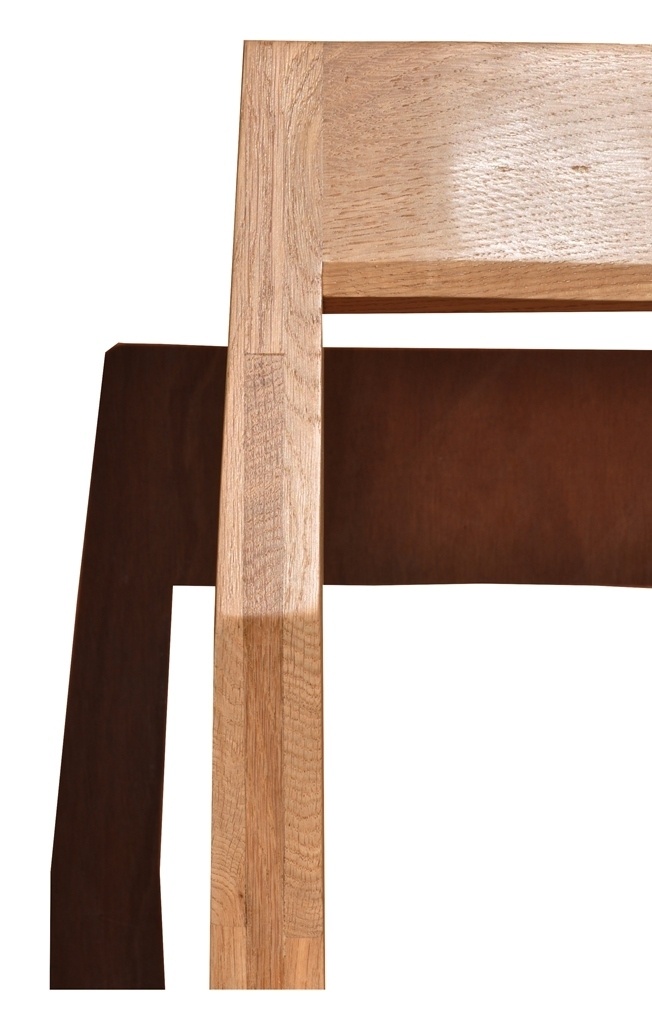

L'assemblage à la mode "lamellé-collé" avec des sections variables dans toutes les dimensions (montant, traverses, ... de 30/30 à 40/40, 40/50). De plus, l'élancement de la chaise est améliorée par de légères inclinaisons (rien à 90° ...) A noter que les sections les plus fortes se situent aux endroits les plus sollicités, particulièrement à la rencontre de la traverse horizontale avec le montant arrière (on se balance sur les 2 pieds arrières ...) Une section traverse complètement le montant arrière (rien à voir avec les petits assemblages à tenon et mortaise qui se bousculent au même endroit, point faible de beaucoup de chaises. Test de plusieurs profils et réalisation en grandeur réelle de prototypes en sapin.

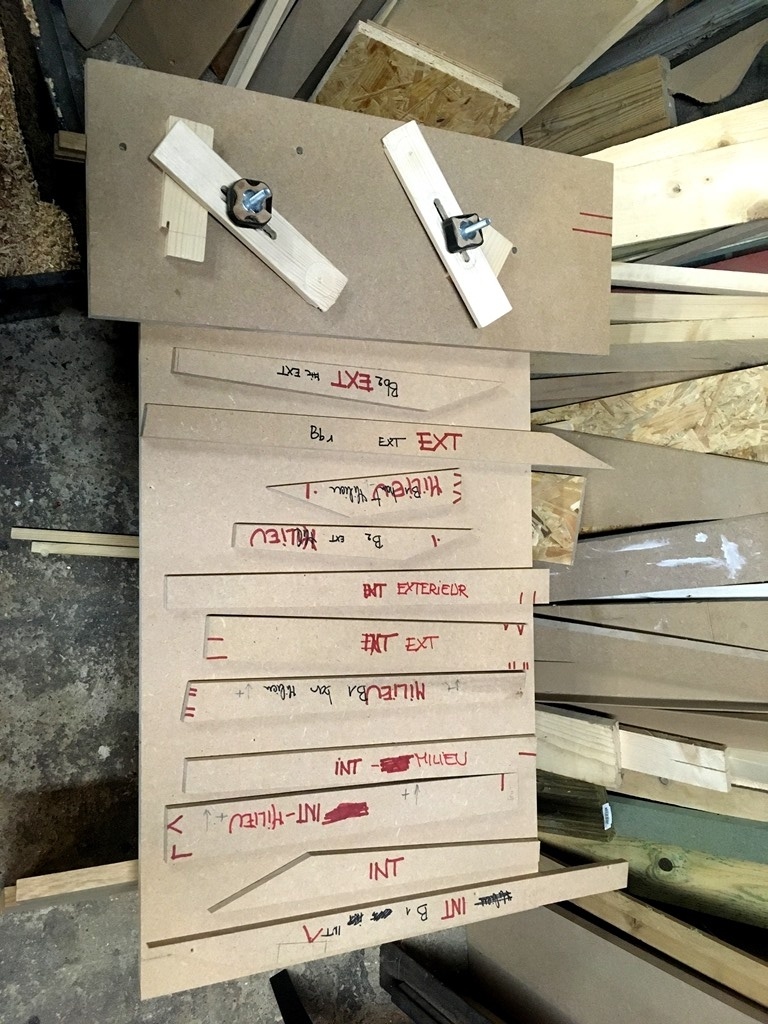

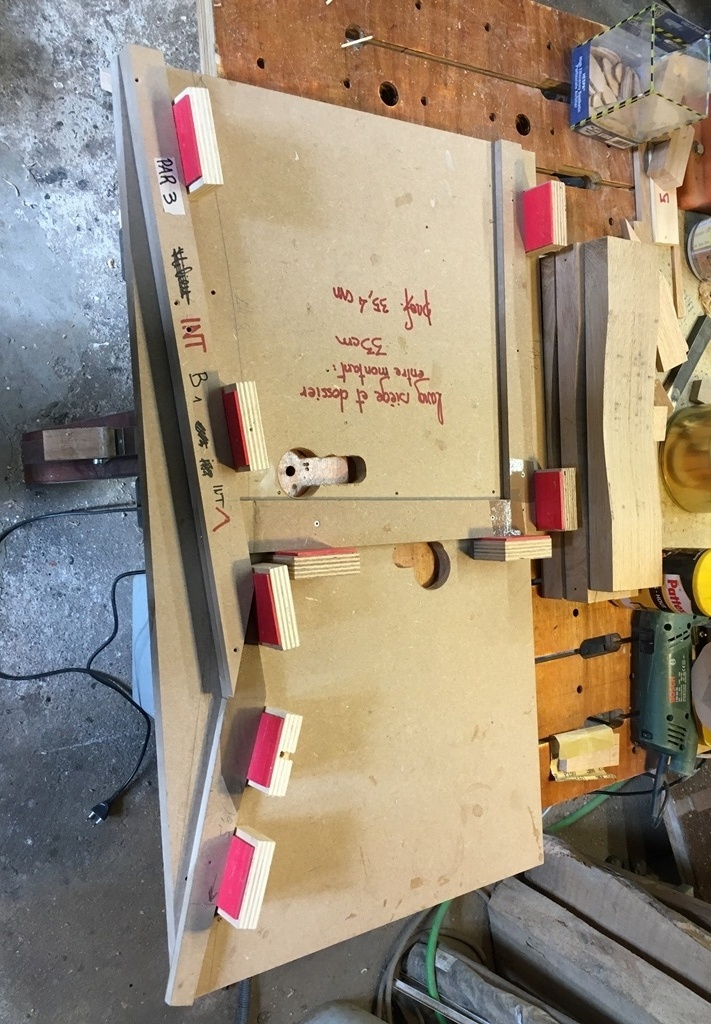

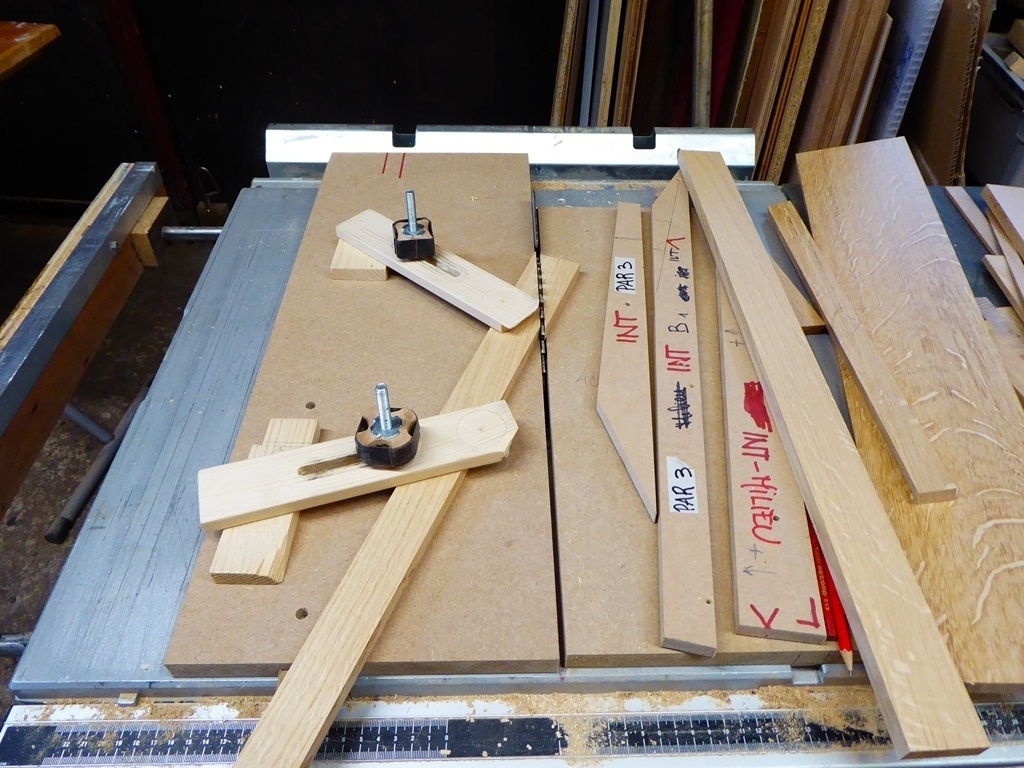

Le découpage avec la scie sur table des pièces a nécessité un système de fixation sur un support sur lequel j'aligne le trait du gabarit.

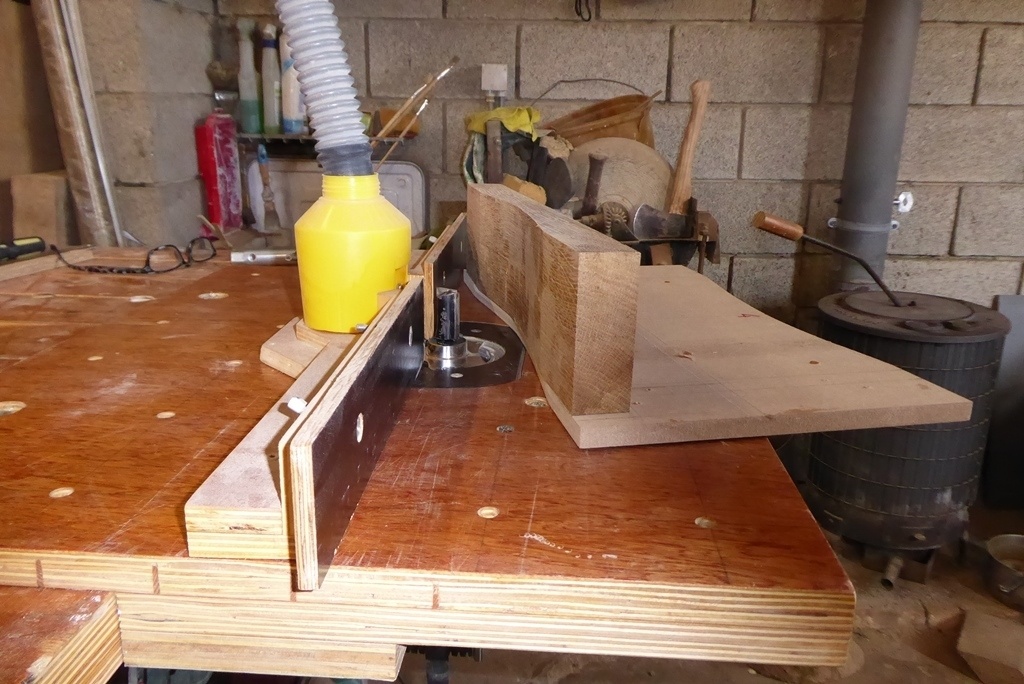

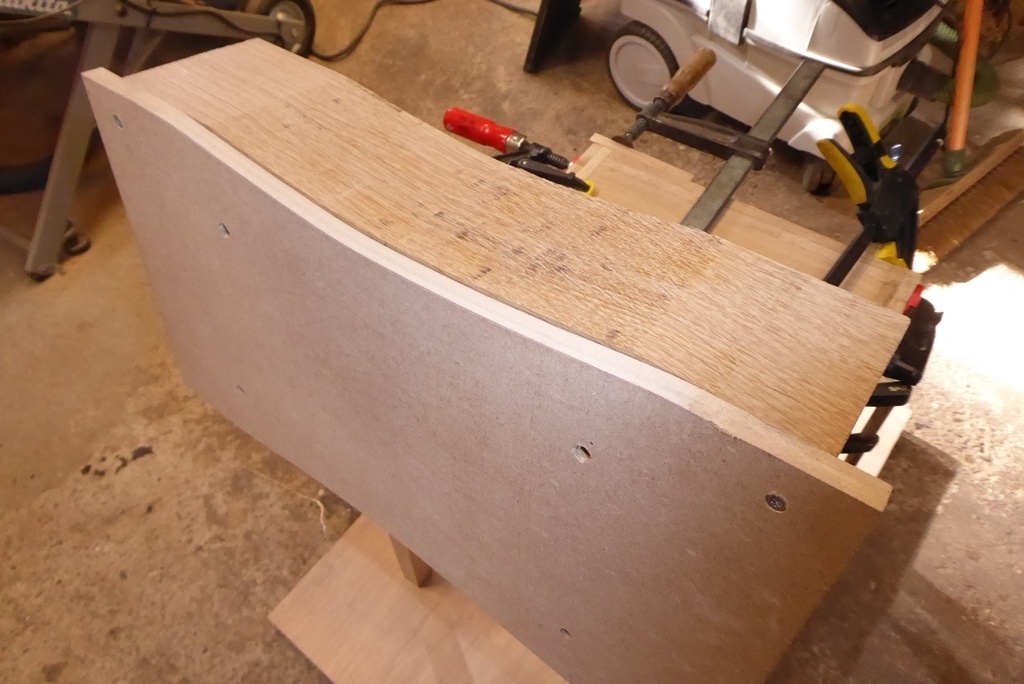

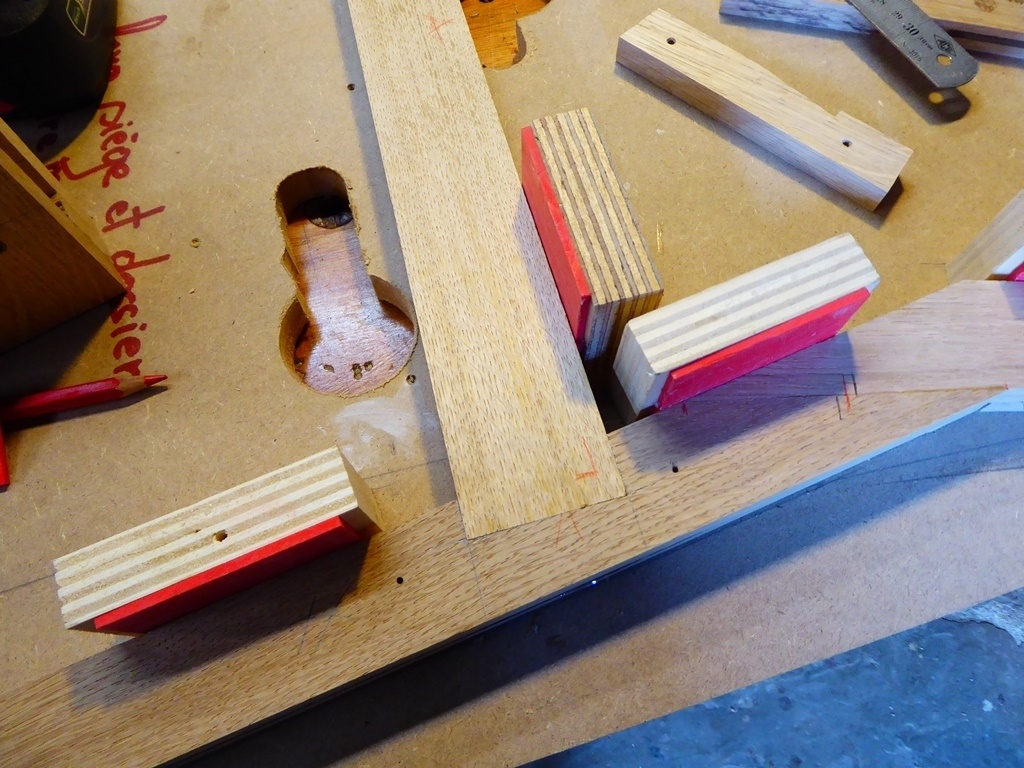

Les montants arrières sont constitués de plusieurs pièces, à l'angle sortant assemblage avec lamello. Le dossier est constitué de 2 pièces, la courbe est réalisée avec la défonceuse munie d'une bague à copier.

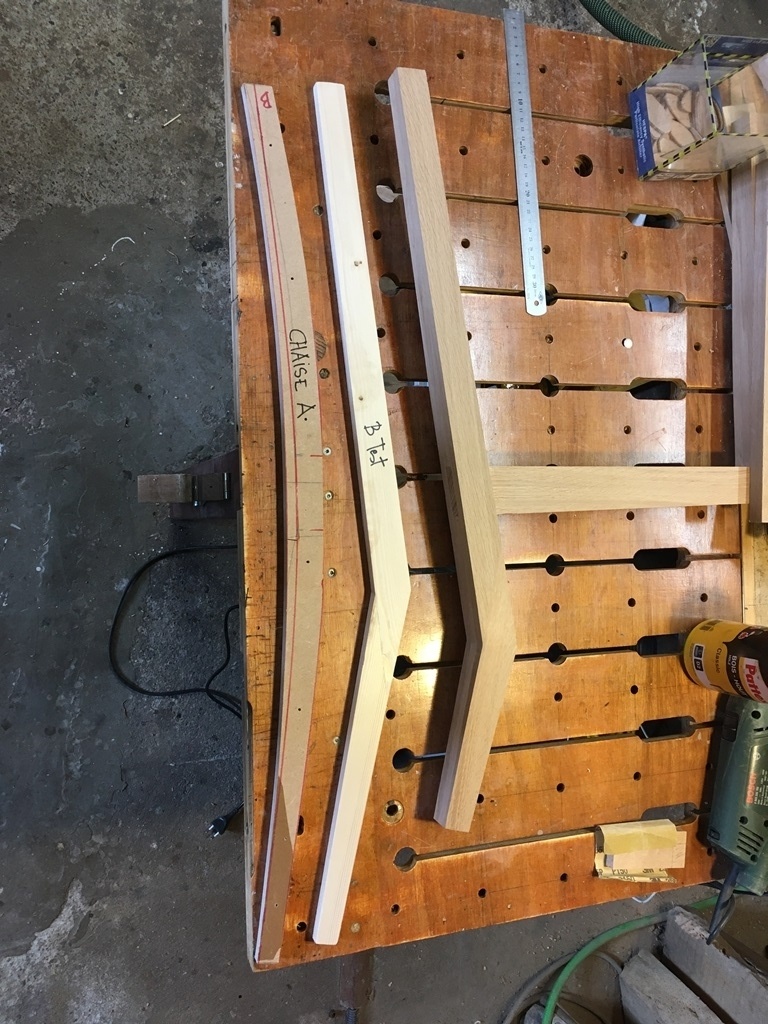

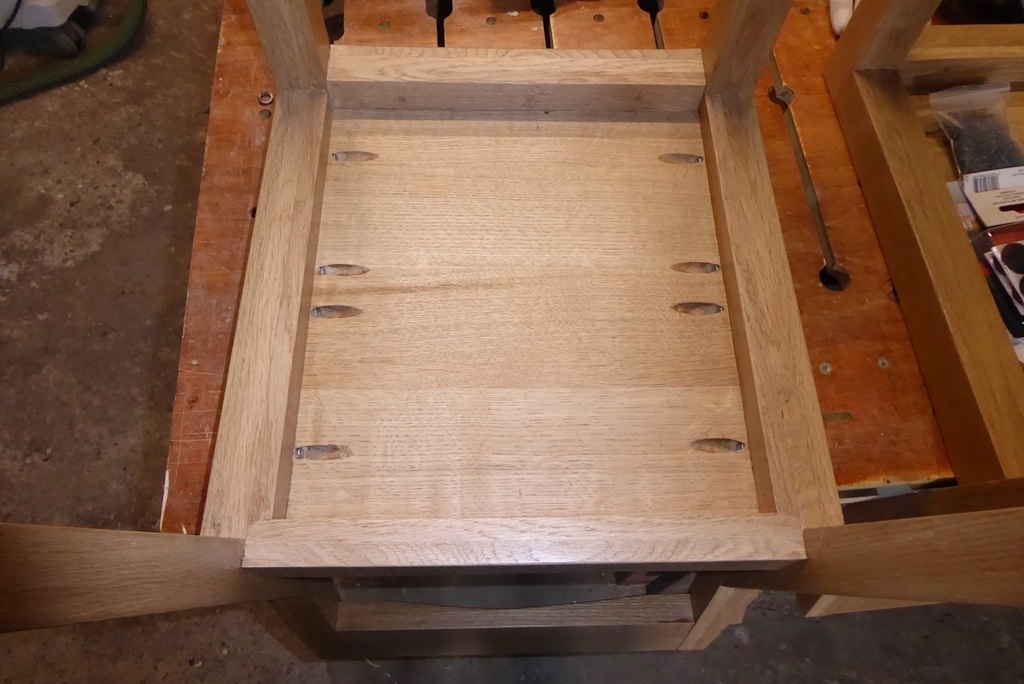

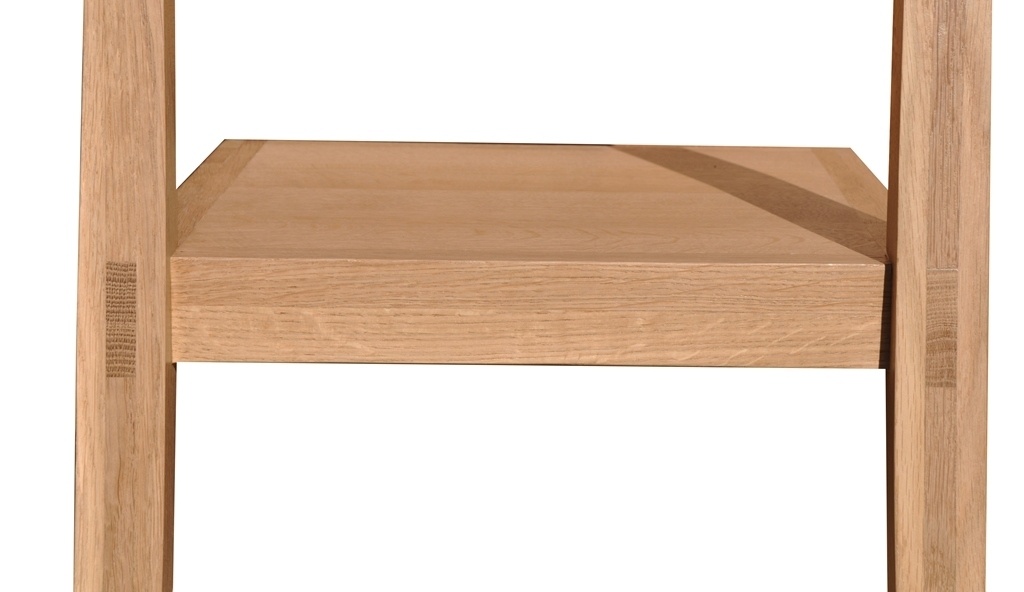

La réalisation de prototype grandeur réelle m'a permis d'ajuster la technique et de valider les dimensions, notamment la hauteur du dossier la largeur et profondeur de la chaise. A noter que les angles sortant ne sont absolument pas gênant. Le fond de chaise est réalisé avec des pièces de 20 mm parfaitement solidarisée à l'ossature par le dessous (percement oblique).

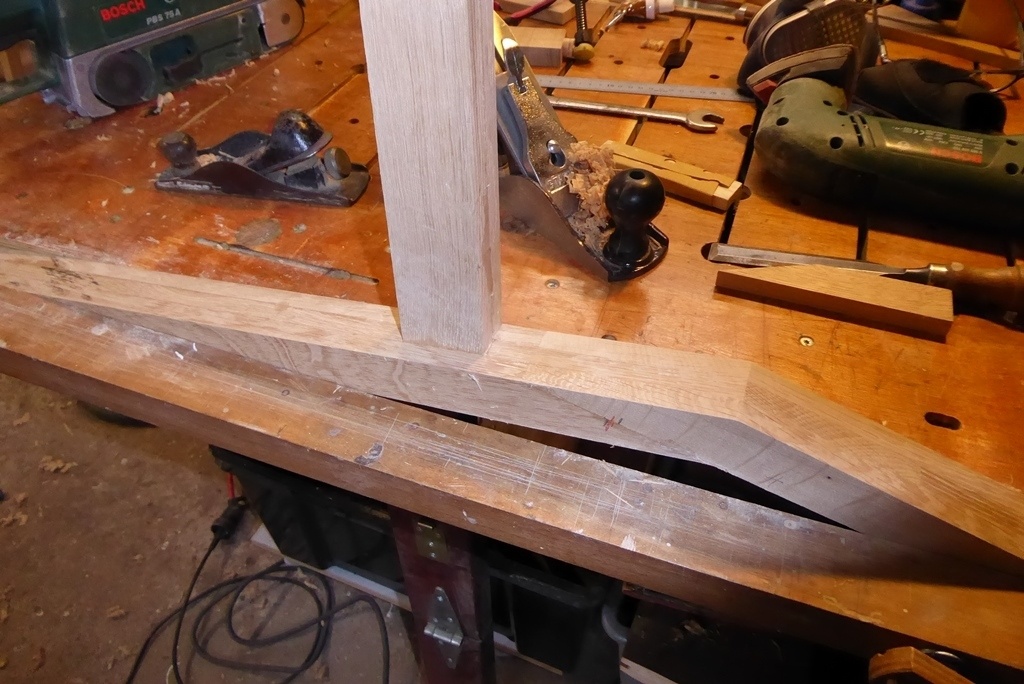

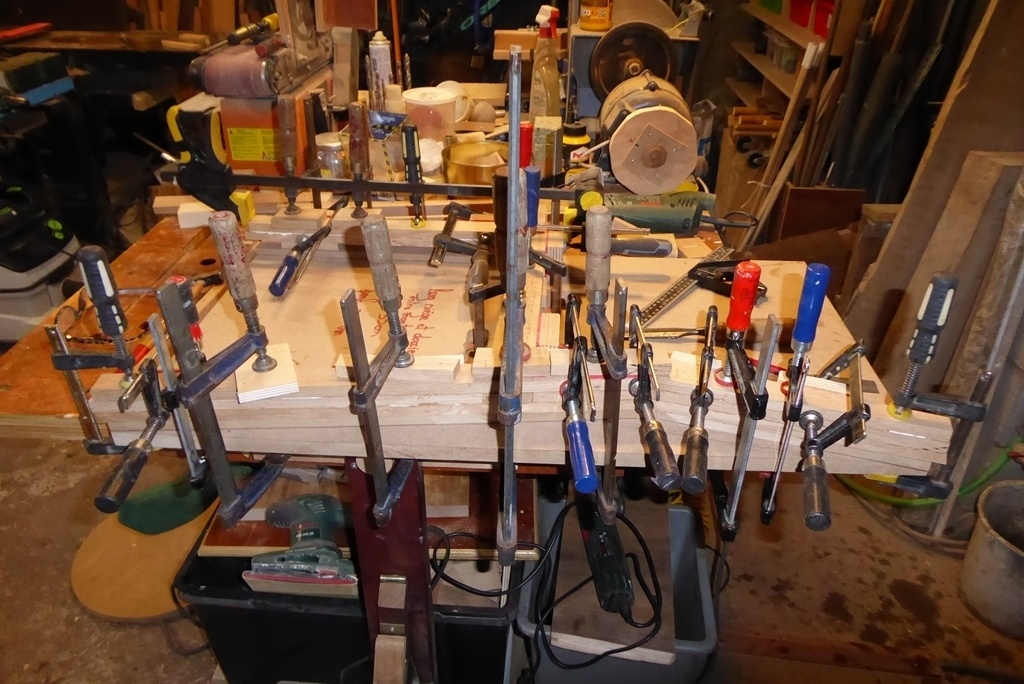

Le collage doit être réalisé avec soin et méthode. Grâce aux tutos sur l'affutage (notamment Samuel Mamias) j'ai pris beaucoup de plaisir à ajuster et surfacer les pièces collées au rabot et au ciseau.
N.B. aucun plan de base, j'ai mis au point l'ensemble en réalisant un gabarit en vraie grandeur en me référant à quelques dimensions usuelles pour ce type de mobilier


Discussions

Woodi  a publié la création "Chaise en chêne - bis - détails de fabrication".
il y a 3 ans
Kentaro

J'aime beaucoup la technique d'assemblage par entrecroisements.

toommee
( Modifié )

Superbe assemblage, très jolie travail
je dois changer mes chaises de table à manger et et celles si me plaise beaucoup
Aurez vous des plans ?

Woodi

Comme vous avez pu voir, j'ai des gabarits en bois à l'échelle 1/1.
Comme j'apprends Scketchup, je vais voir si je peux dessiner les profils cotés, dès que possible ...

red86

Belle chaise j’aimerais bien réaliser Une si possible d’avoir les dimensions et le gabarit du pied arrière pour pouvoir faire un traçage
Merci

Woodi

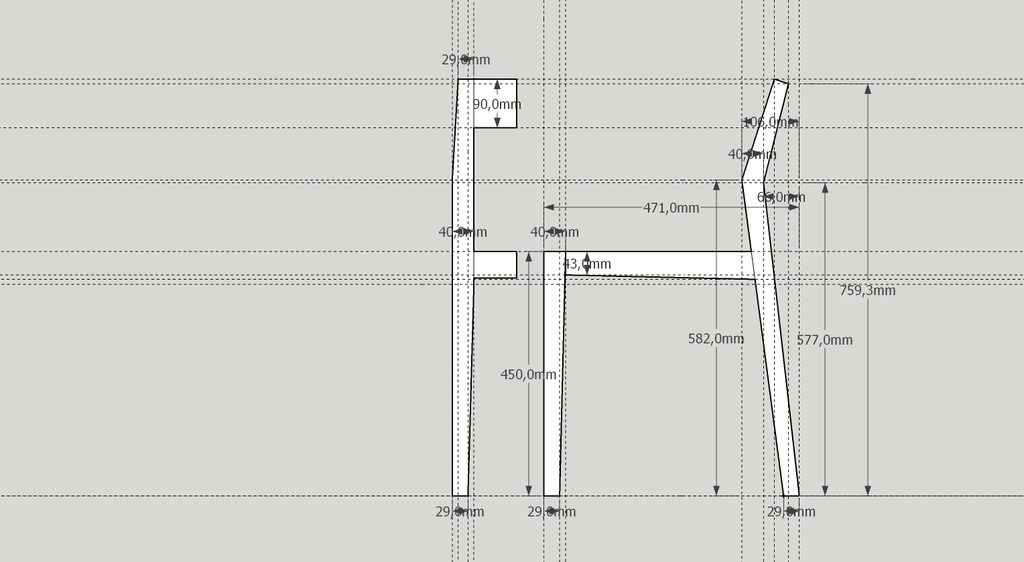

Voici un profil de coté et un autre de face.
Moins simple qu'il n'y parait.
Retenir que la largeur maximale de la section fait 40 mm, la plus étroite fait 29 mm.
C'est cette différence de section qui donne un certain élancement.
Si question, revenir vers moi. Pas évident de placer les cotes !
Woodi

red86

Bonjour
Merci pour les détails
Je me lance si y’a un problème je reviens vers vous
Merci encore
