EricGresivaudan

Abris bois

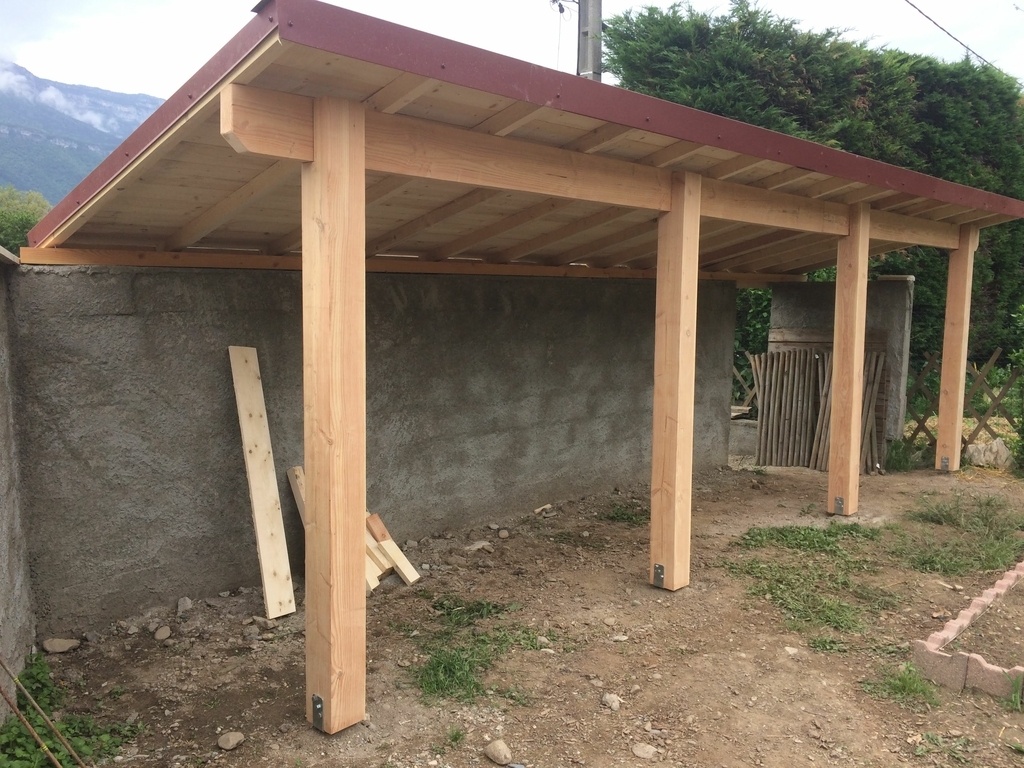

Réalisation de 2 abris bois en Douglas
La longueur des 2 abris bois est d'environ 6m.
Toutes les découpes des assemblages ont été réalisées avec une scie à main.

Une première
C'est ma première réalisation de cette nature !

Avec du plaisir
J'ai pris beaucoup de plaisir pendant la réalisation :)


Discussions

EricGresivaudan  a publié la création "Abris bois".
il y a 3 ans
mokozore
( Modifié )

Hello, ça a une bonne tête. En regardant la structure, je me demande ce qui en fait le contre-ventement? Est-ce que c'est la fixation de la panne aux montant poteaux ou bien il y a des équerres métal cachées?

EricGresivaudan

Hello,
Merci pour la question.
J'ai simplement fixé chaque montant à la panne par une vis traversante et des pointes :)
Voilà !

Santé !

Pas sur que ce soit suffisant 🤔

Seb1
( Modifié )

Sur que ce n’est pas suffisant. Il aurait fallu à minima des bracons (en gros c’est des contrefiches qui sont dans le rampant et qui partent de la faîtière jusqu’à la sablière) ou le mieux des contrefiches!

PS: ce ne sont pas des montants mais des poteaux.

PS2: loin de moi toute condescendance. 😉

Seb1

C’est ça des bracons. En tout cas c’est comme ça qu’on les appelle par chez moi😉

EricGresivaudan

Bonjour et merci pour les retours.
Cela fait un an que les abris sont installés et pour le moment ils n'ont pas bougés, mais je suis preneur de vos conseils et le rajout des bracons pourra se faire facilement.
Je pensais que la volige suffirait à contreventer les chevrons.

Seb1

En effet les bracons se rajoute facilement. Les contrefiches un peu moins mais ça se fait.
La volige n’a aucun rôle structurel. D’ailleurs sont seul rôle, si la couverture est en tuile, est le confort du charpentier/couvreur pour qu’il puisse se déplacer sur le toit plus facilement.
Pannes, chevrons, pare pluie, lattes, contre-lattes et enfin tuiles, ça suffit.
Toi tu es passé avec du bac-acier. Normalement ça se pose directement sur les pannes avec un entraxe maxi de 1m50 et une pente mini à respecter (dépend de ta région). Le fait de le poser sur de la volige engendre une condensation et une usure prématurée de l’édifice.

EricGresivaudan

Merci pour ces commentaires 😊

Mikabois

Sinon il aurait fallut des liens entre les poteaux et la panne

EricGresivaudan

Je vais revoir tout cela.
Je crois que nous allons avoir du temps pour s'occuper de la maison dans les prochaines semaines ;)
Je ne manquerai pas de publier les modifs !

Merci à tous

BastienLB
( Modifié )

Yep les bracons sont inutiles, c'est du bac acier, c'est lui qui contrevente, c'est pas un gymnase mais là ou tu pourrait renforcer pour pas trop solliciter les assemblage c'est autour des poteaux dans le plan longitudinal (le hiement). Serieux du pare pluie et des contrelattes pour un abri de jardin? non non t'inquiettes pas tu es allé à l'économie. Par contre tes pieds de poteaux sont vraiment trop proche du sol... Il faudrait regler ça par un goudron naturel je pense

Seb1

BastienLB pourquoi pas du pare pluie pour un abris de jardin (pour de la tuile j’entends) qui peut le plus peut le moins. Si c’est une question de prix, tu vas chez un charpentier et il peut te vendre que ce dont tu as besoin.
Pour les contres lattes, en effet, pas besoin si pas de voliges. J’ai écrit un peu vite...
En tout cas, de la volige n’a rien à faire sous du bac acier et c’est même contre indiqué. Et oui, ce n’est pas un gymnase et le bac acier doit contreventer un minimum mais ce n’est pas son rôle.

EricGresivaudan

Bonjour,

Je pense renforcer les liaisons entre la faitière et les poteux et également ajouter des bracons. Cela est facilement réalisable pour un effort et un prix réduit.

Concernant le pare-pluie, son ajout aurait été certainement un plus mais m'aurait également imposé de latter pour assurer la circulation d'air. De plus, la pose de ce type de Bacacier (Tuile R) sur des voliges est totalement possible si je me réfère à la documentation fabricant:
store.bacacier..._attachment=352
bacacier.com/f..._attachment=339

BastienLB bien vu pour les pieds de poteaux. C'est effectivement ce qui me semble le plus critique. Pour ceux qui feront un projet similaire, je conseille de bien choisir les fixations des poteaux et bien les dégager du sol.

Merci encore pour vos retours.

Seb1

Autant pour moi. J’ai fait pas mal de bâtiments couvert en bac acier et on ne mettait jamais de voliges et on m’avait dit que c’était carrément interdit. En même temps c’était des bâtiments agricoles donc bon... Pas les mêmes contraintes et l’esthétique n’était pas vraiment la priorité...

EricGresivaudan

Pas de souci :)
Ce n'est pas évident.

BastienLB

Seb1 Le pare pluie pollue inutilement je trouve. Plus on s'en passe mieux c'est! Avec la laine de bois ce cauchemard est bientôt fini je pense!

Seb1

BastienLB vu sous cet angle, je suis tout à fait d’accord avec toi!!
