J'hésitais à partager tant je vois que les créations des autres sont bien souvent bien mieux ou plus ambitieuse. Mais bon il paraît que le ridicule ne tue pas et sinon tel martin j'aurai creusé mon trou comme disait Georges.

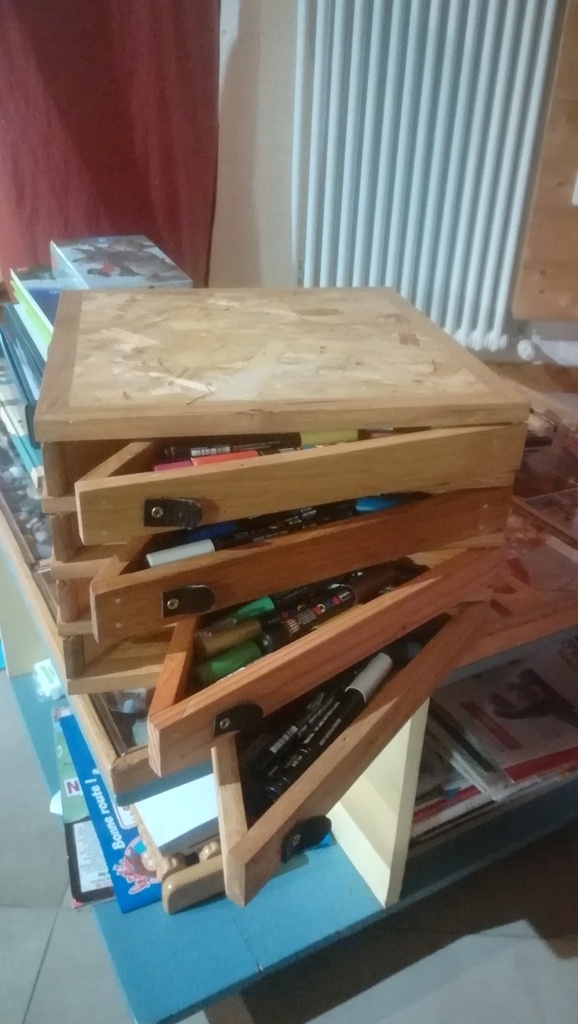

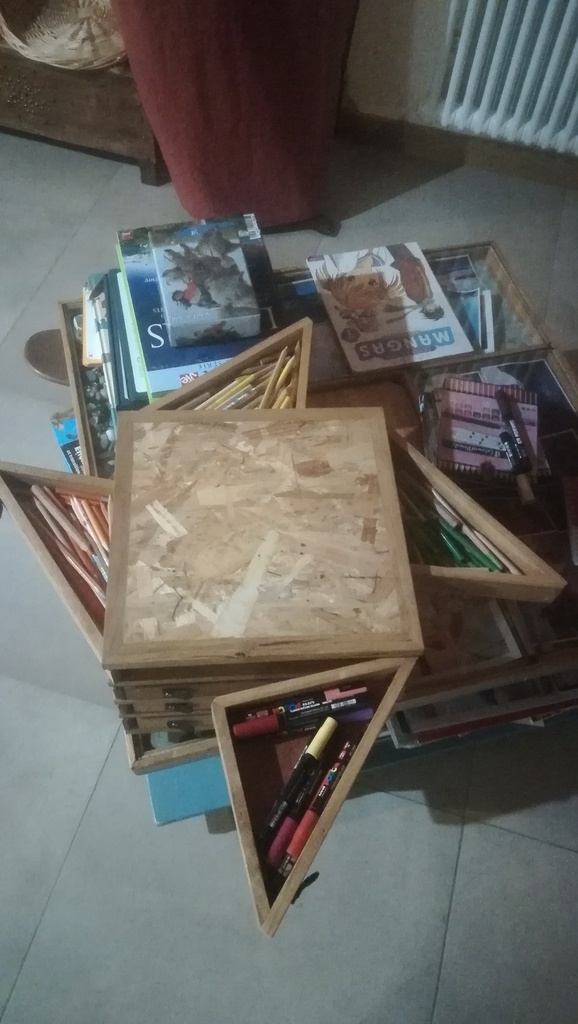

Bon ca y est je m'y lance, je partage quelque chose. Et bien j'ai suivi le scrap wood challenge, enfin du moins je streamais les vidéos youtube et Pask Makes en a publié une pour la réalisation d'une boite en mille feuille, de 4 étages, où chaque étage est un assemblage de 4 tiroirs triangulaires pivotant autour d'un angle.
Je trouvais cela pas mal et j'ai décidé de me lancer dans une sorte de copie. J'ai donc fait un plan partiel mais suffisant pour la réaliser avec samora (le petit nom de sketchup pour les tomato intimes) et je suis parti dans la réalisation avec de la récup de chutes.
Ainsi les plateaux du dessus, dessous, et intermédiaires sont en OSB avec un encadrement en chêne le tout collé à plat joints sous presse à sangle. Les tiroirs d'un même étage sont dans la même essence mais les 4 étages utilisent 3 essences différents pour les côtés (devinez qui est qui) : 2 en chêne (restes de parquet massif), un en douglas, un en récup de parquet en bois d'arbre non identifié d'un bâtiment d'une école démoli. Le fond des tiroirs est en CP de 5mm inséré serré et collé (pas de feuillure).
J'ai fait un pseudo gabarit pour la découpe des côtés en série avec les bons angles. Le collage est à plat joint et renforcé dans les angles par des chevilles collées faites en pic à brochette.
J'ai juste acheté sur amazon (je sais c'est pas bien mais c'était le plus simple) une base rotative sur roulement à billes pour l'effet star.
Poncé jusqu'à 180 (de mémoire) et huilé avec reste d'huile dure à la cire de chez Kredeizeitz
Voilà j'ai mis à disposition le plan sketchup dans les plans
Publications associées
Licence
Discussions
Pas mal comme idée et réalisation
Merci
J'aime beaucoup sa chaîne YouTube et cette réalisation est vraiment réussie !
Merci
Salut rolpi
Tout comme toi j'ai posté récemment une première création. Un instrument de percussion. D'autres sur cette plateforme en ont réalisés de plus beau, de plus performants, de plus ... et comme toi j'avais cette appréhension.
Cependant, je me suis dit qu'être boiseux occasionnel ou professionnel, ce qui importe est d'y prendre plaisir et de le faire avec cœur.
C'est ce que veux cette plateforme aussi : être un lieu de partage, d'apprentissage et d'entraide. Voilà pour le préambule
Ta création a piqué ma curiosité. Je la trouve ingénieuse, originale et me donne envie d'en faire une un jour. Et le patchwork "d'ingrédients" utilisés a un air très sympathique. Un boite pratique qui ne cache pas ses origines en somme.
Question : les pivots sont fait de quoi ? Des tiges filetées ?
non une tige de 8mm au centre axial de la boite pour l'arrêt des tiroirs et une tige de 6mm aux quatre coins pour les pivot. Les tiges sont en alu.
C'est un oubli de ma part. C'est la 2ième chose achetée en GSB celle-là. A noter que Pask Makes a utilisé du bois pour les siennes. Elles ne se voient pas mais j'ai pensé que l'alu offrirait une meilleure glisse
rolpi
Merci pour la précision.
Salut.
Tu sais la seule chose qui pèche dans l'histoire, c'est la qualité de ton appareil photo.
Avoir le soucis de réaliser quelque chose d'utile que l'on à jamais fait, le concevoir et avoir l'audace de le poster c'est agréable à observer.
De plus, ta réalisation est pleine d'inventivité, notamment pour les piques à brochettes
, et je lui trouve totalement sa place ici.
Je ne saurais te dire l'essence du parquet, mais avec une photo de face et de bout au soleil on pourrait sûrement t'indiquer.
Bravo en tous cas, et de bons futurs copeaux à toi
PS : j'avais repéré cette boite chez PaskMakes et je m'étais dis que faire des tiroirs en demi-lune permettrait de loger plus de stylo
Désolé pour les photos. J'ai pris vite fait avec mon téléphone. J'apporterai plus de soin aux prochaines photos :-)
il est vrai qu'il faut adapter l'usage aux contraintes dimensionnelles de la boite. Mais finalement mon épouse y a trouvé son compte. Mais en demi-lune tu auras besoin d'un carré plus important et il y aura du vide à l'intérieur. Ici les 4 triangles forment un carré.
rolpi soit pas désolé, c'est bien aussi de pas avoir un téléphone hightech.
Il faut pas être désolé pour les photos mais c'est juste que ça rendrait plus justice à tes créations et ça nous permettrai de mieux apprécier ton travail
