SCHERY

Avion girouette

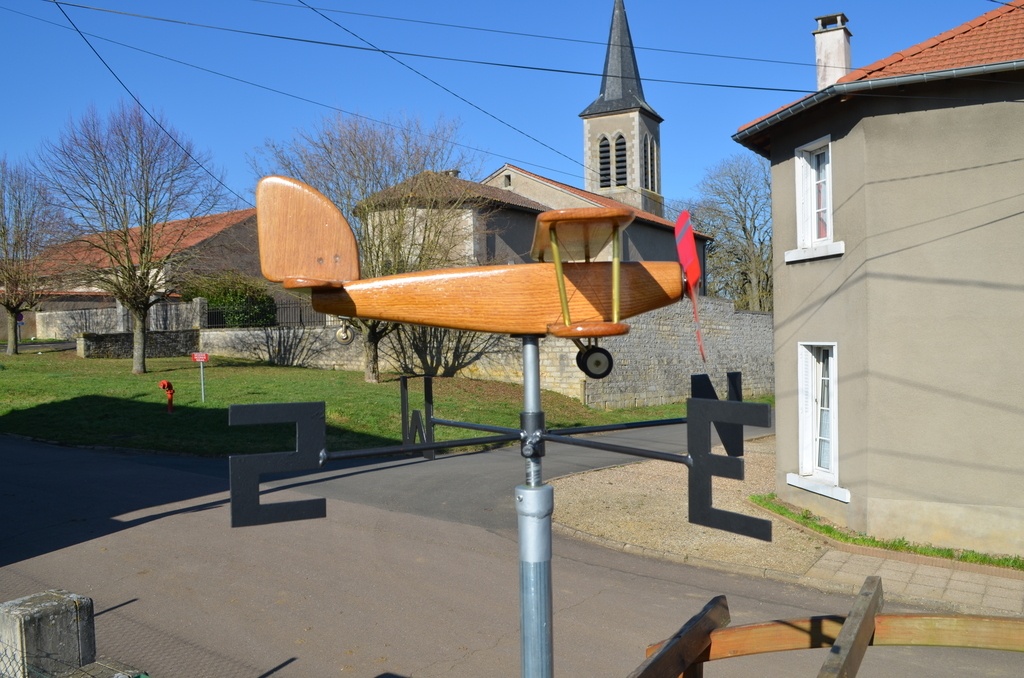

Pour ma première publication sur l'air du bois je suis heureux de présente cette avion girouette.

Mis à jour

Discussions

SCHERY  a publié la création "Avion girouette".
il y a 3 ans
Vic66
( Modifié )

Belle première et bienvenu!

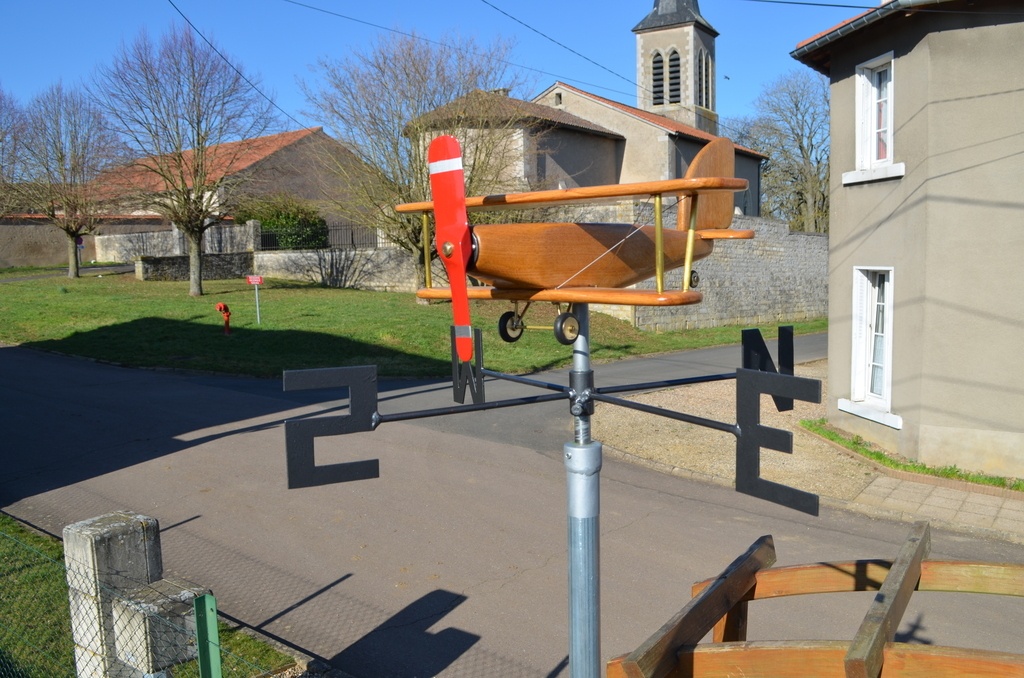

Apparemment au vu des photos, l'hélice tourne également!?
Bravo, je trouve cela très original et beau 👍

SCHERY

Merci

LeSonneur
( Modifié )

Bienvenu!
C'est magnifique ce petit planeur.
Serait il indiscret de nous expliquer les petits secrets de fabrication ?
Merci et bon copeaux

Nesty

Je ne pense pas qu'il y ai des secrets de fabrication pour le système du moins. le vent fait tourner l'hélice et l'avion tourne sur l'axe vertical suivant la direction d'où il souffle. N'est-ce pas Maître :-)
J'ajouterais que ce petit avion est vraiment bien réalisé , il nous fait voyager !

SCHERY

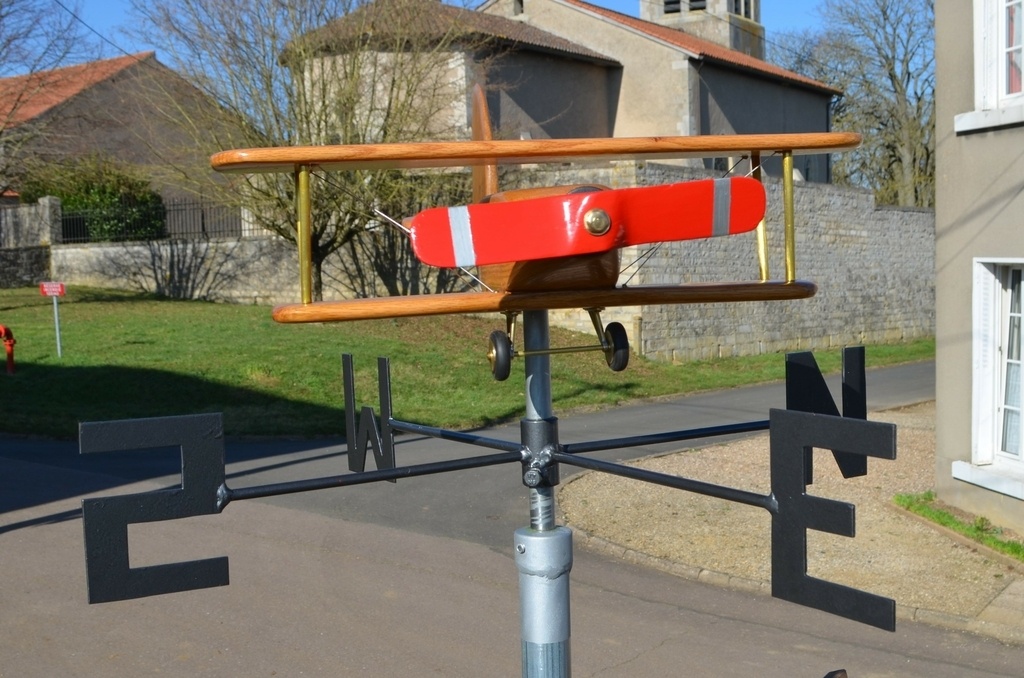

Effectivement l’hélice tourne et l’avion tourne autour de son axe pour s’orienter face au vent. Les deux axes ont été réaliser avec des roulements pour limiter les frottements. Pour la réalisation je suis partie d’un quart de troncs que j’ai transformé en carreler de 8*8 a la scie à ruban et à la raboteuse-dégauchisseuse. Après avoir reporter le proportion un dégrossissage de la forme à été réaliser à la scie à ruban puis j’ai travaillé à la wastringue pour obtenir la forme finale. Le raccord entre les deux ailes est réalisé avec des tubes en laiton traversées chacune par une tige de bois coller à l’aile inferieur et supérieur. Le train d’atterrissage à été réaliser dans du laiton avec un tour à métal.

LeSonneur

merci pour ce complément d'informations
