sharptm

Support/dérouleur de papier toilette

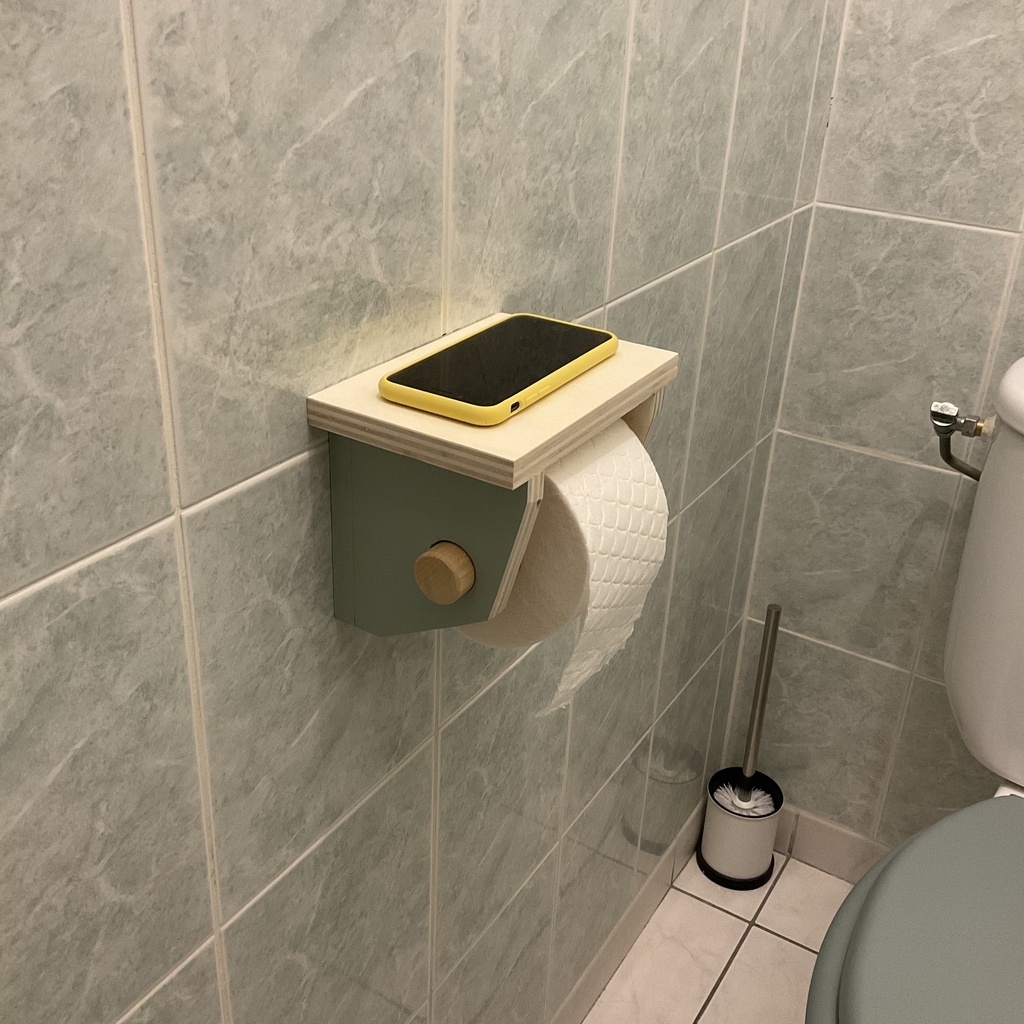

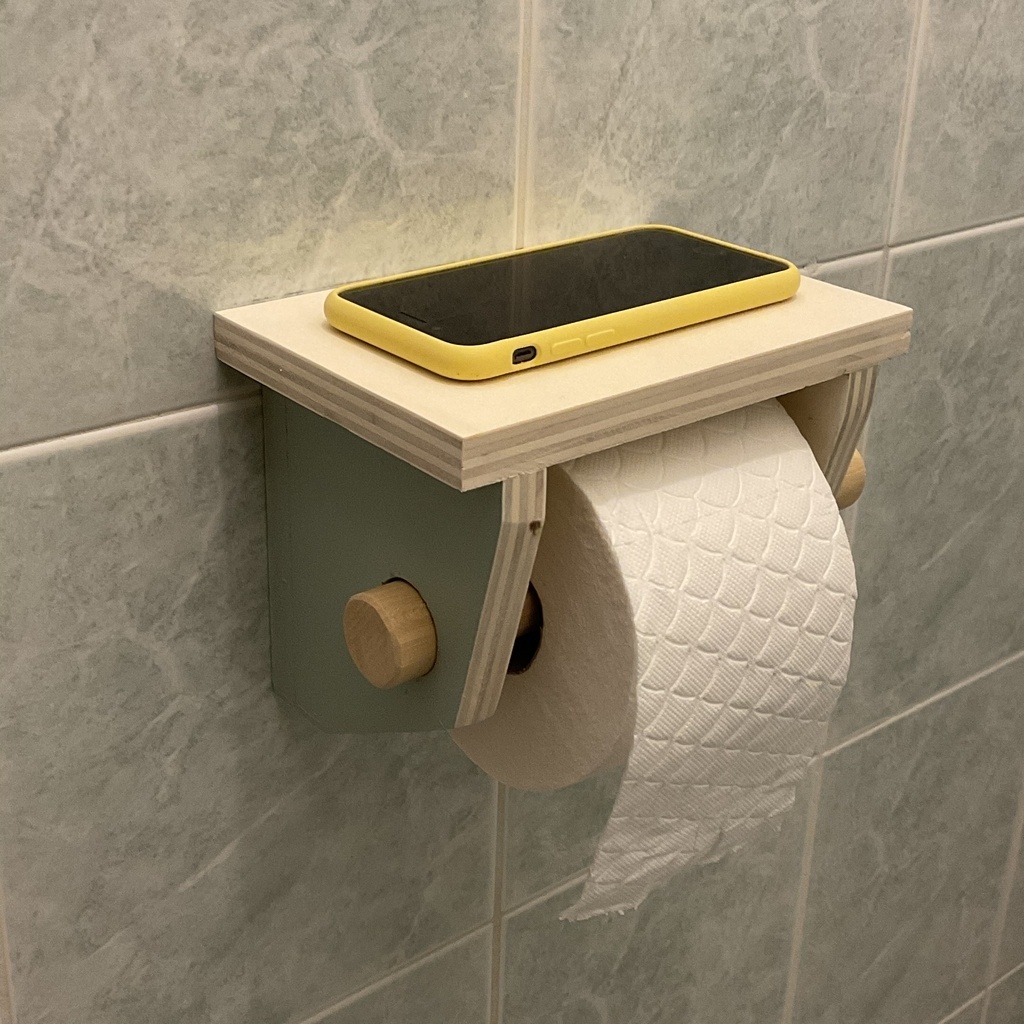

Pour ma première création je choisis de vous partager la conception d'un support de PQ.
C'était assez fun à fabriquer, et c'était la première fois que je faisais une finition à la peinture. Si vous avez des conseils pour les finitions peinture je suis preneur.

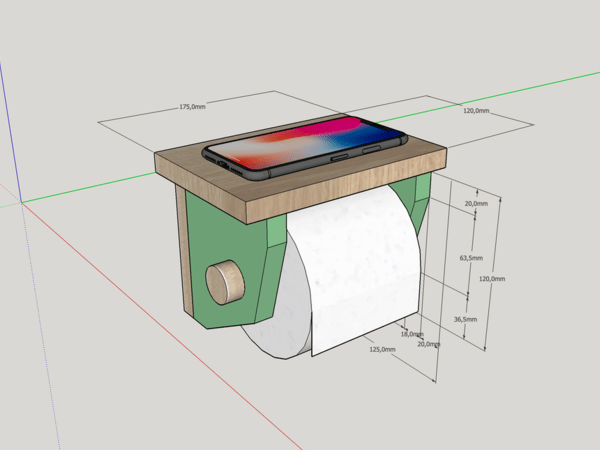

Conception 3D

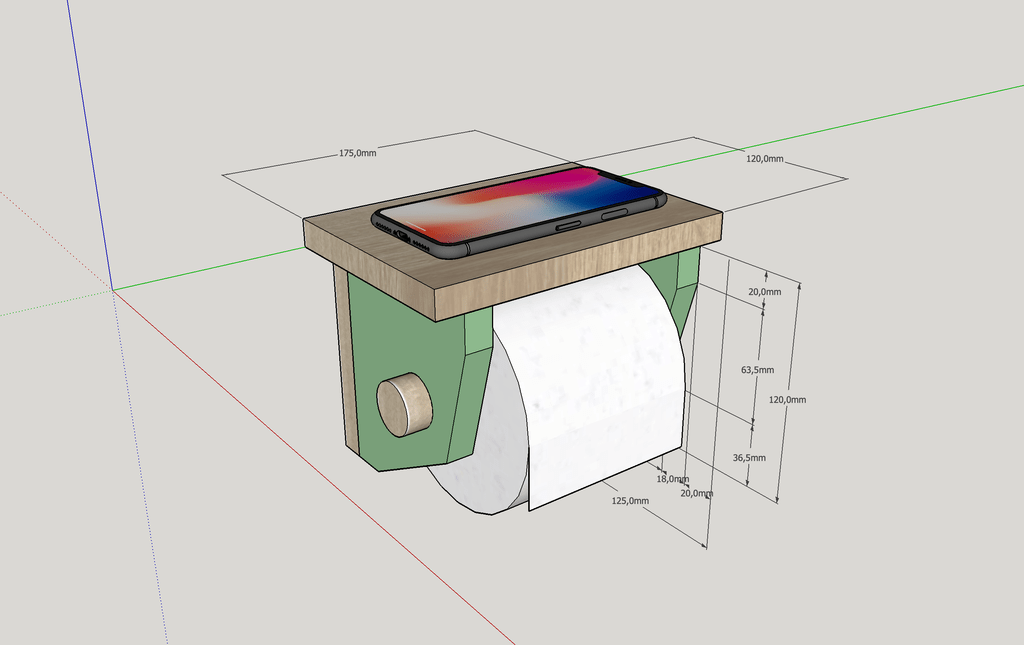

J'ai commencé à faire un plan 3D sur sketchup, car je ne savais pas du tout ce que je voulais.
J'ai benchmarké ce qui se faisait en terme de support pour PQ sur Google, j'ai bien aimé ceux qui avaient un petit support pour poser une plante, un déo d'intérieur, ou … un téléphone !
Finalement, j'ai abouti à ça.

Realisation

Découpes

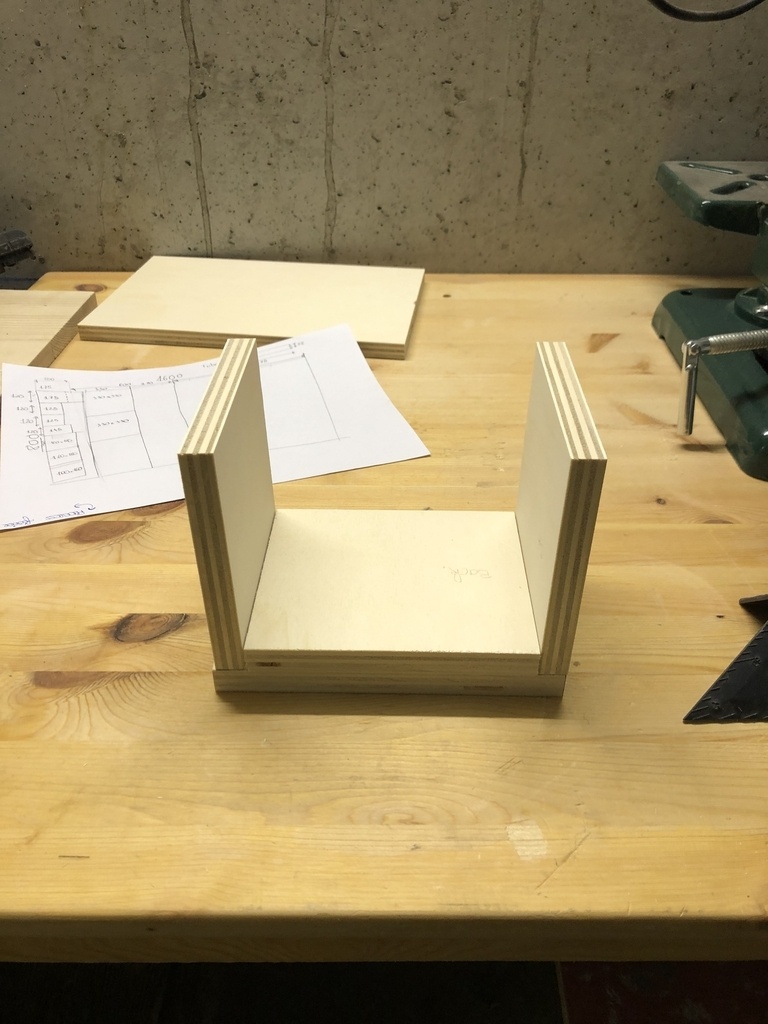

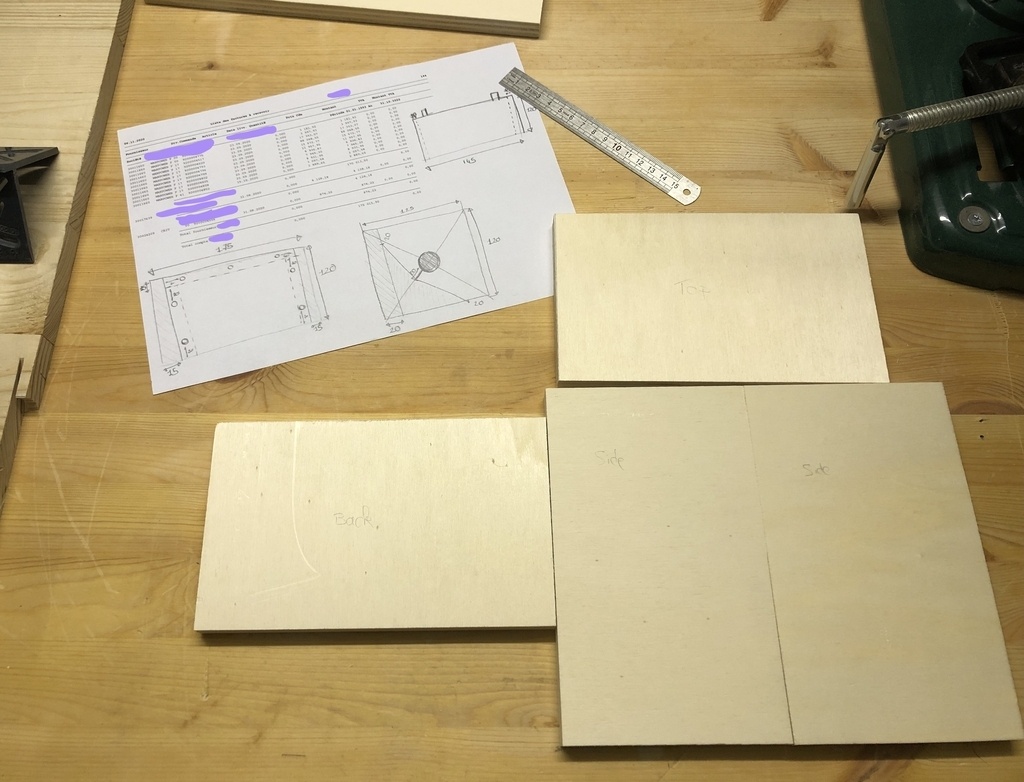

J'ai déligné une plaque de CP de peuplier 180x60x15mm à la scie sur rail à 200mm de large, puis j'ai fait les découpes à la scie sur table.

Perçage du trou pour l'axe de dérouleur

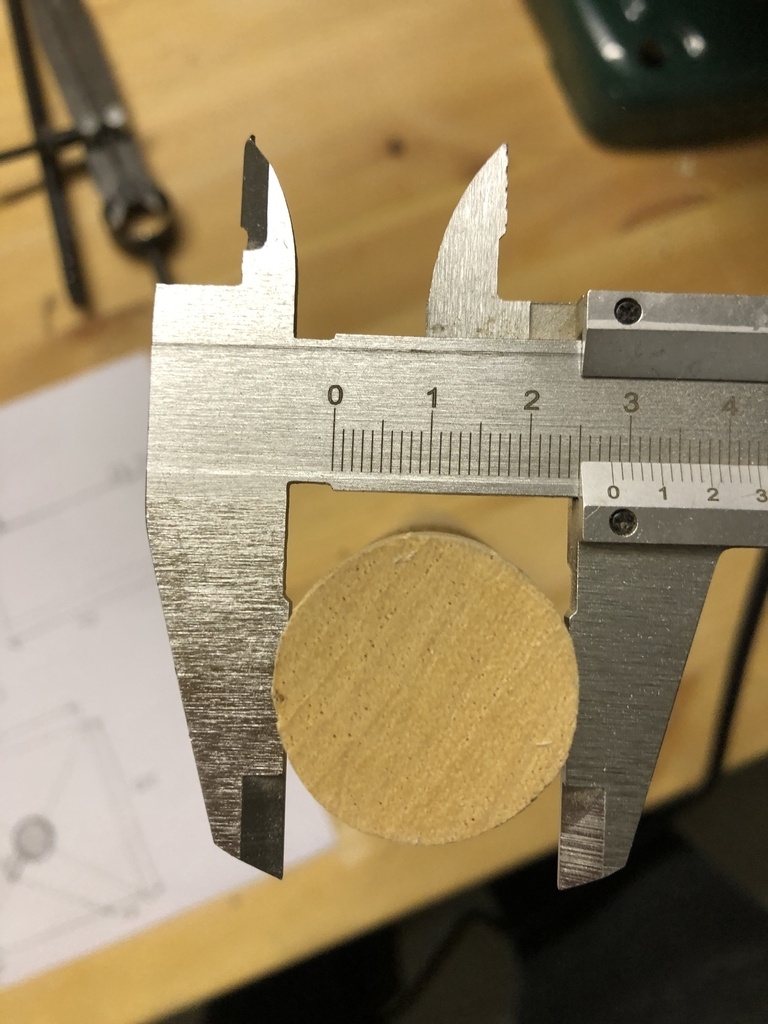

Je devais percer un trou de 28mm, qui est le diamètre de la tringle à rideau que j'ai utilisée.
Dit en passant, c'est plutôt bon marché la tringle à rideau par rapport aux autres matériaux, et je n'avais pas besoin d'un bois aussi beau que du hêtre.

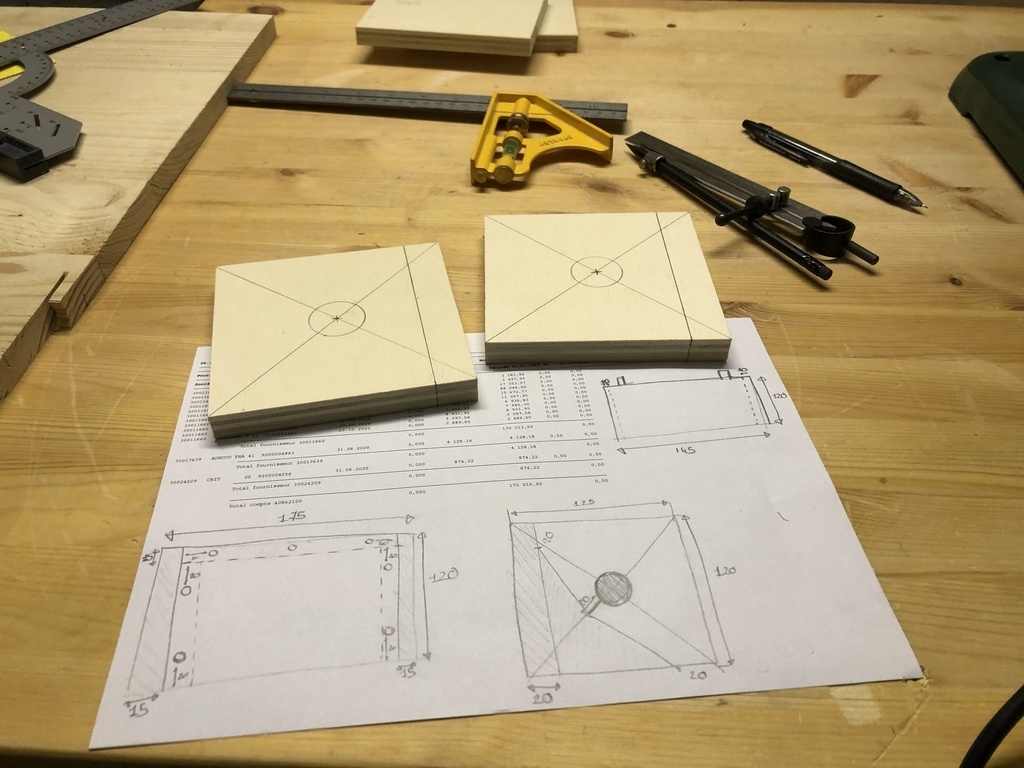

J'ai tracé sur ma pièce mes repère de coupe et centrage pour le perçage du trou.

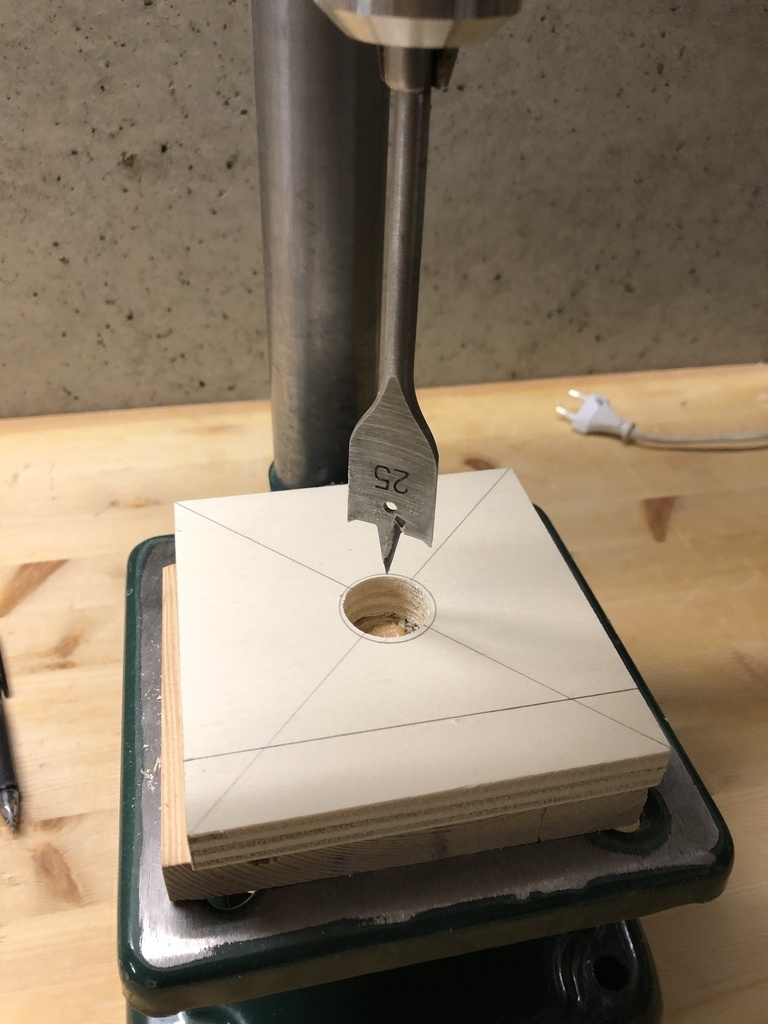

J'ai ensuite percé la pièce à la perceuse à colonne.
Merci Parkside c'est pas très cher et ça perce droit, précisément et doucement !

Problème:
Je n'avais qu'une mêche à bois plate de 25mm, pour un bâton de 28mm.

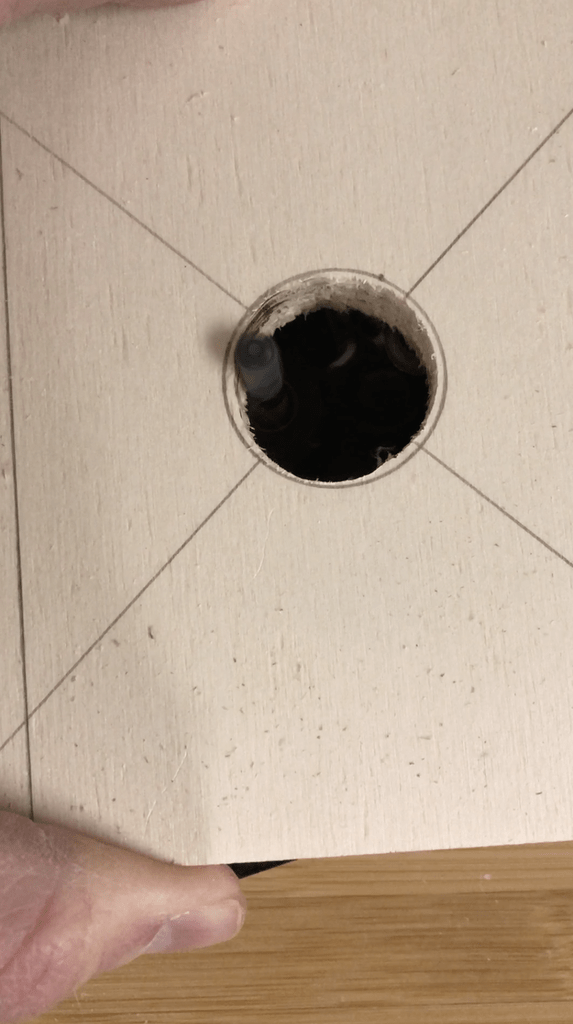

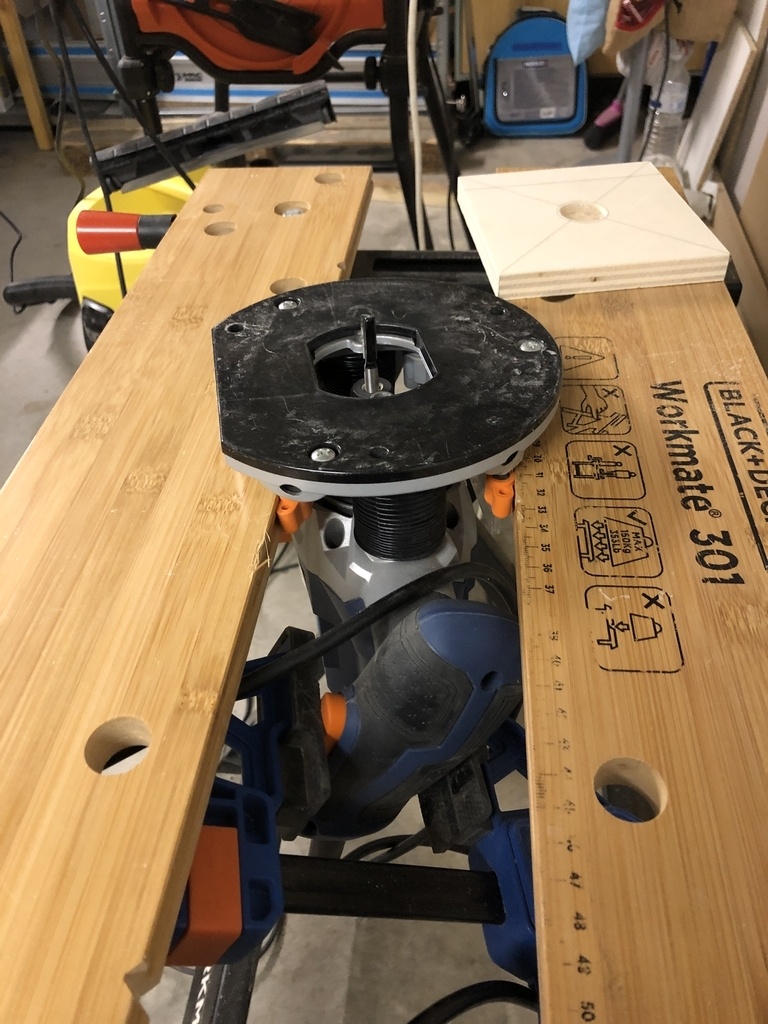

J'ai du finir à la défonceuse… sous table… customisée…
Kids don't try this at home…

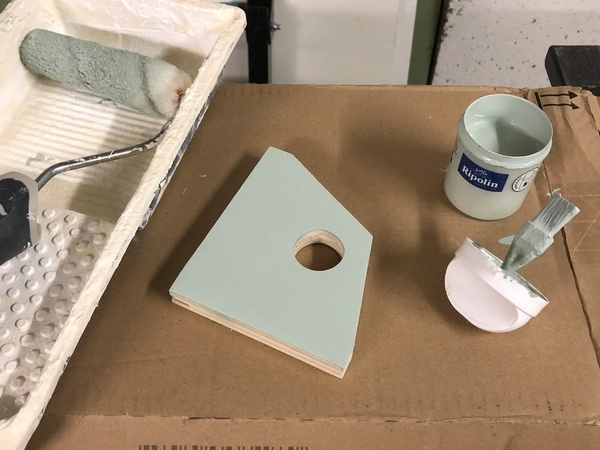

Finition des côtés

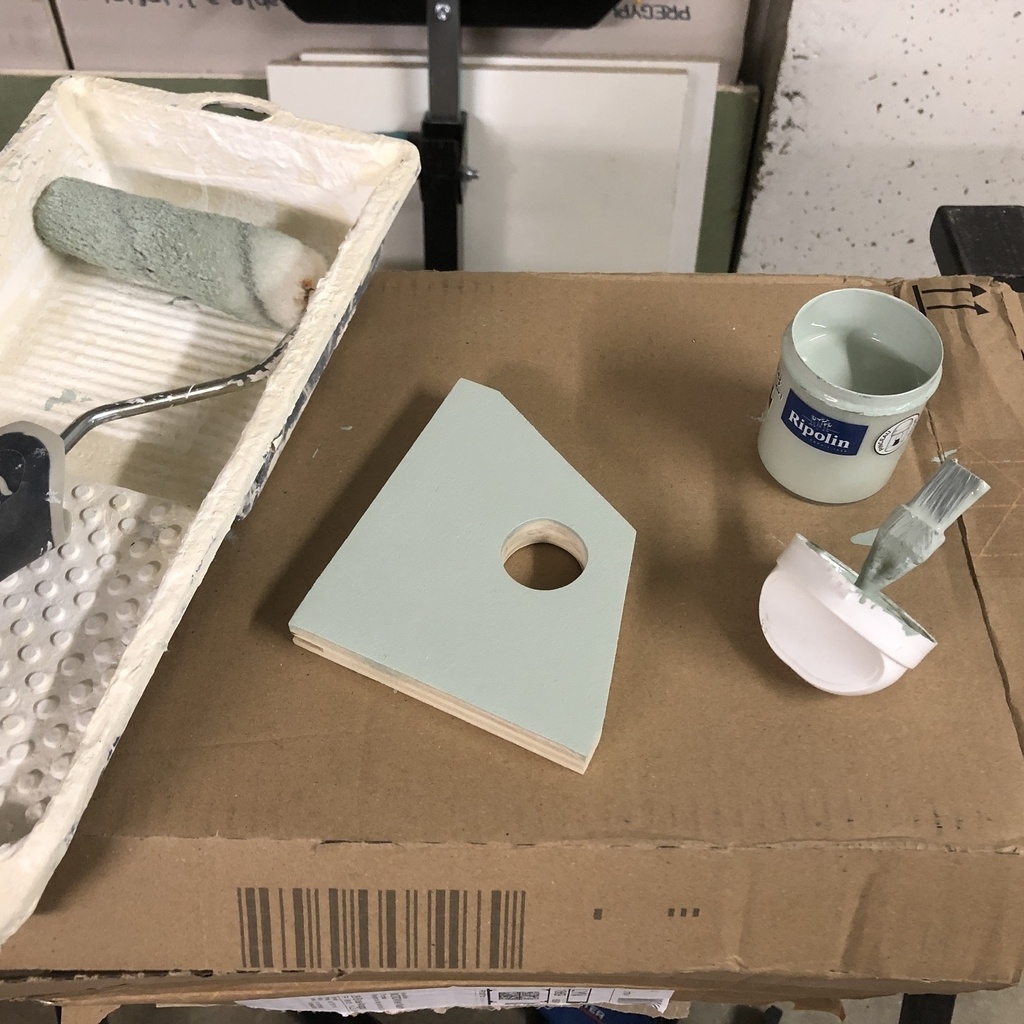

J'ai utilisé un échantillon de peinture Ripolin pour chambres. Au rouleau ca va très vite, ne coule pas et sèche vite. J'ai pu faire 3 couches en 45 minutes.

Assemblage

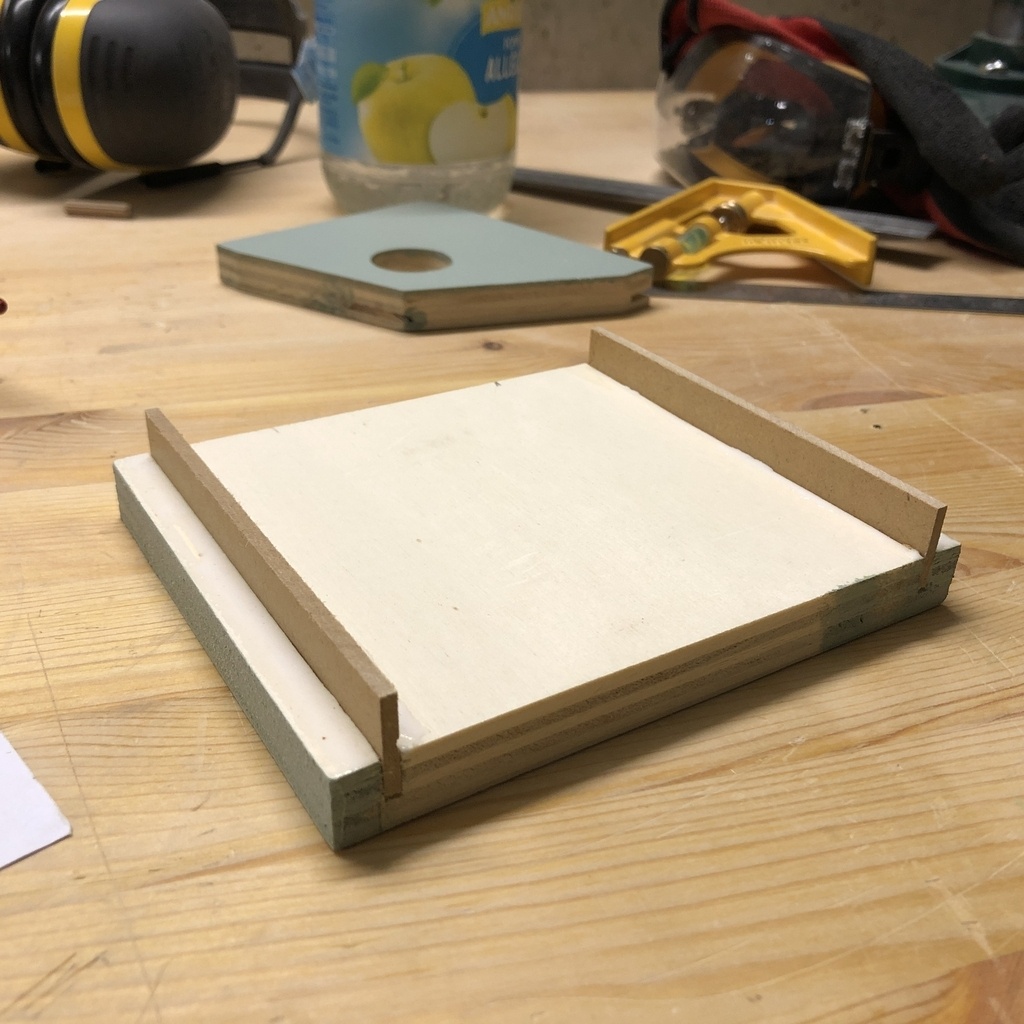

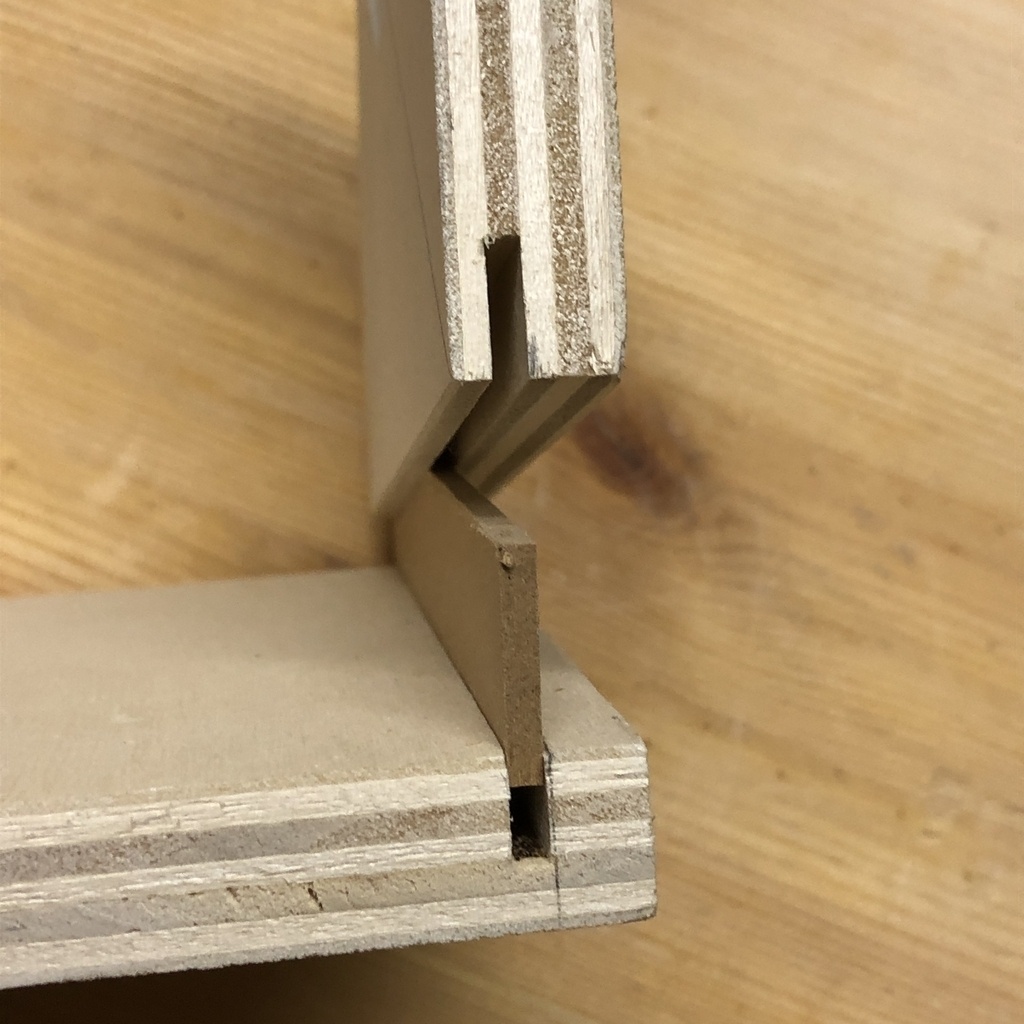

Pour l'assemblage j'ai découpé des lames de mdf de 3mm (largeur de la lame) par 20mm de large.

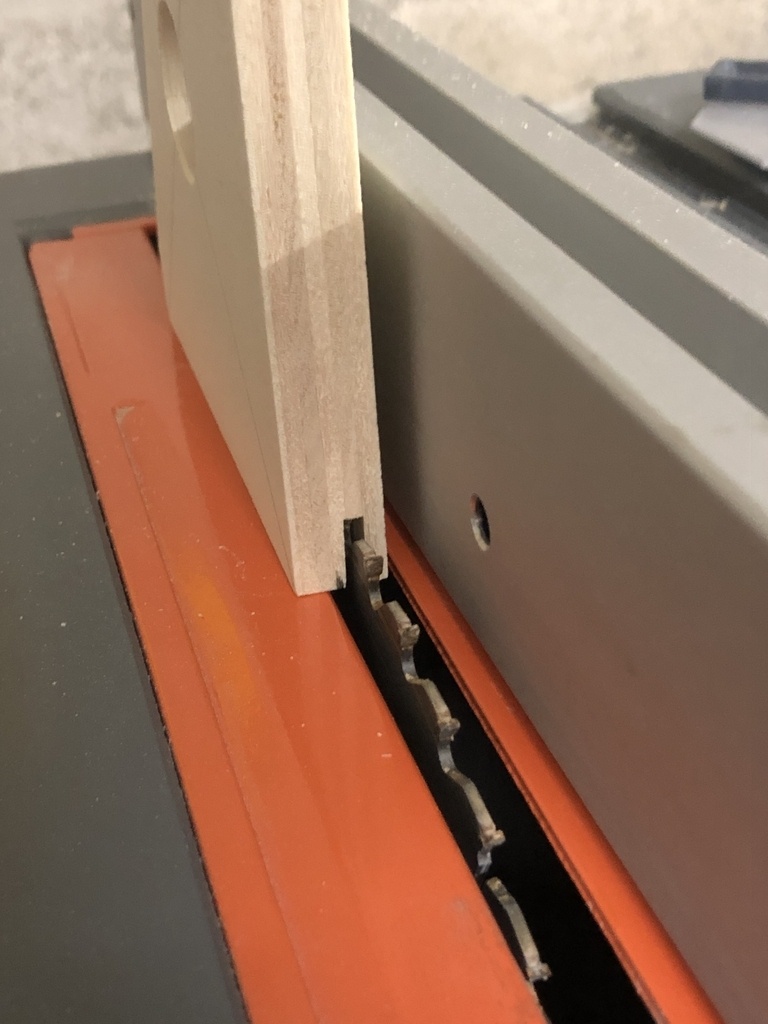

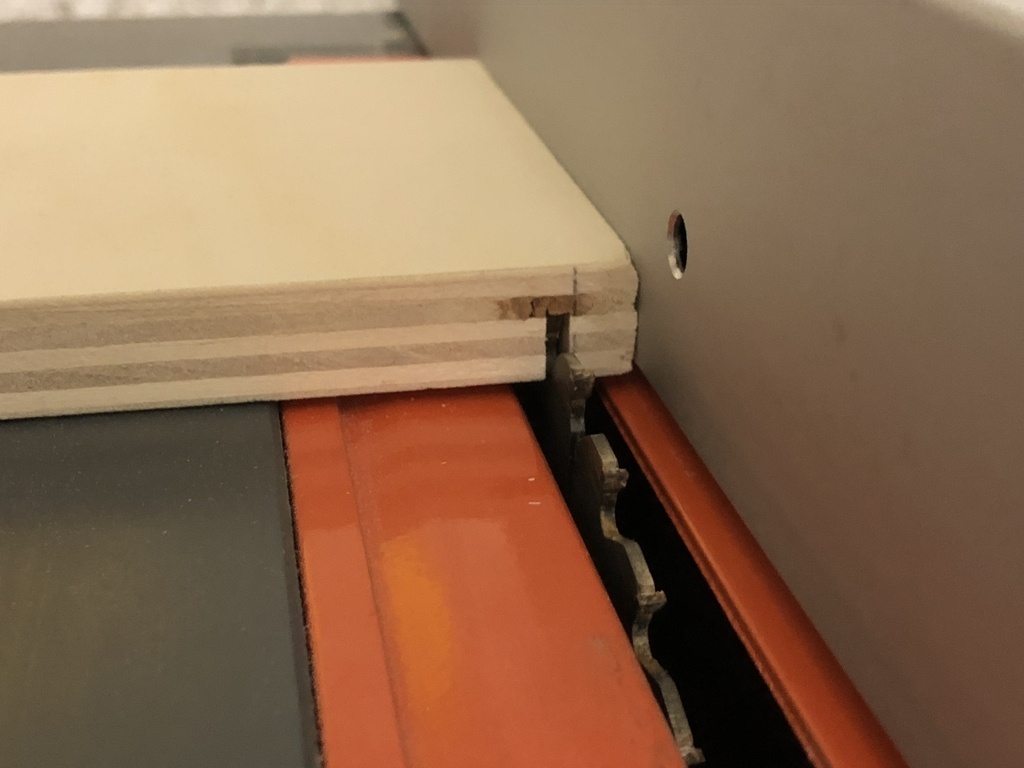

Et ai creusé des encoches de 10mm sur toute la hauteur du chant des côtés et sur le fond.
Encollage, assemblage et ça tient parfaitement.

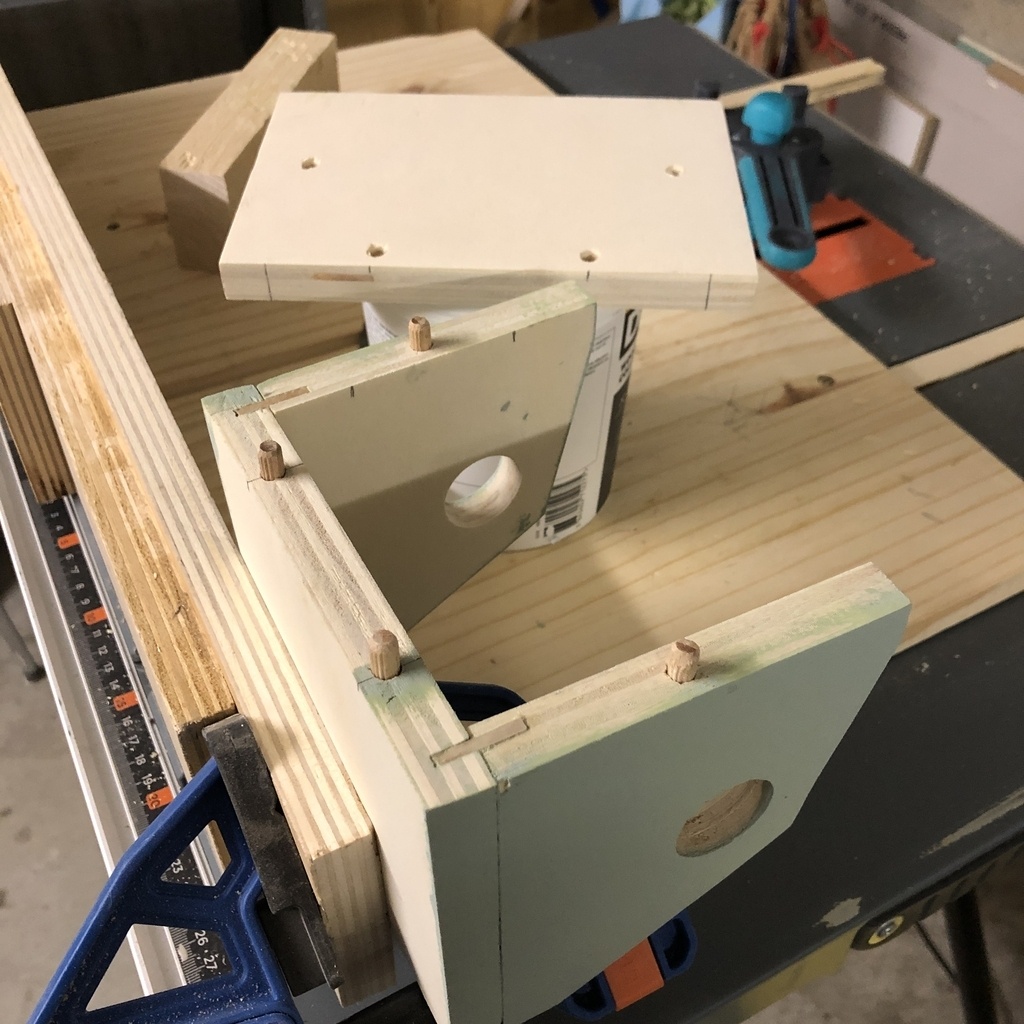

Pour le dessus, j'ai utilisé des tourillons de 6mm, 2 sur le fond et un pour chaque côté.
Un guide de perçage pour percer droit, et des pointes de centrage pour marquer le dessus.

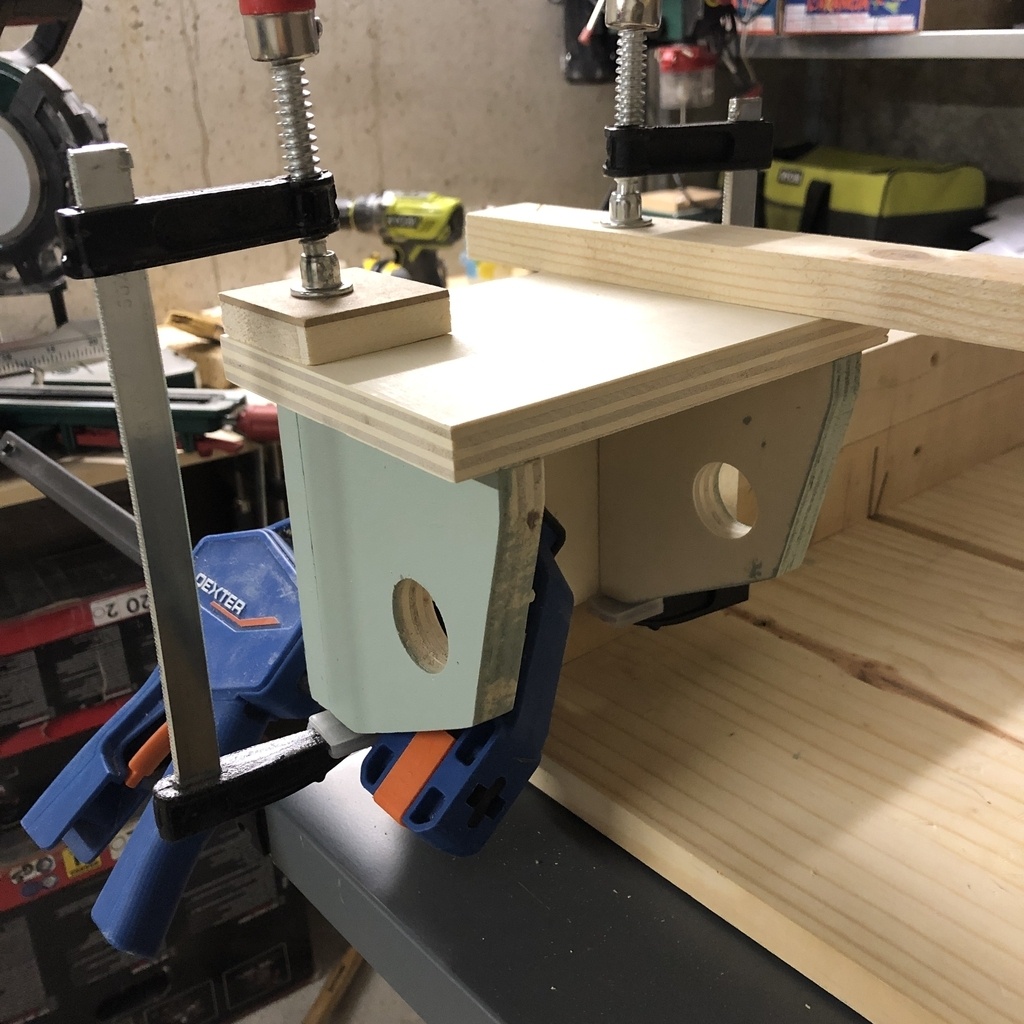

Encollage, assemblage, serrage, et 2 heures de séchage.
