Lucien le Forestier

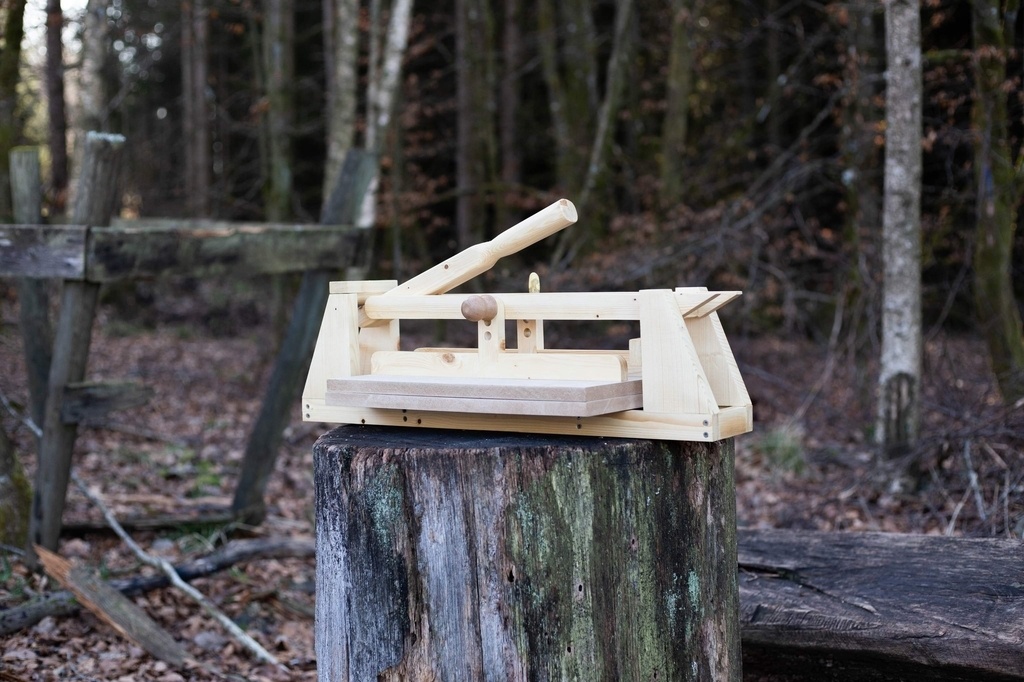

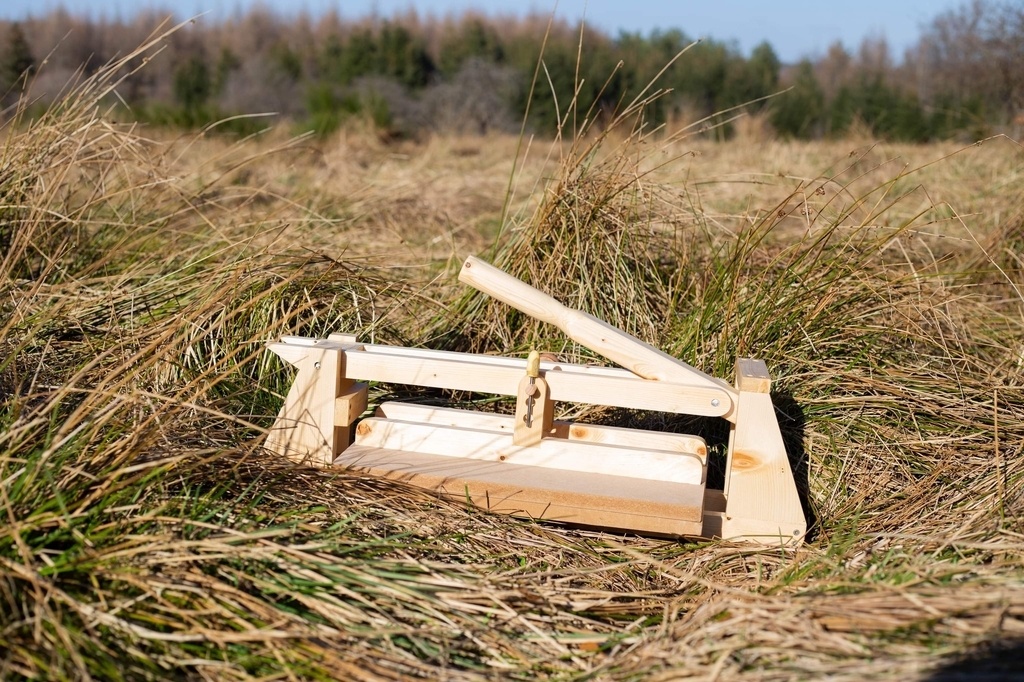

Presse à linoléum


Bonjour à tous !
J’espère que tous se passe bien chez vous dans l’atelier 😄

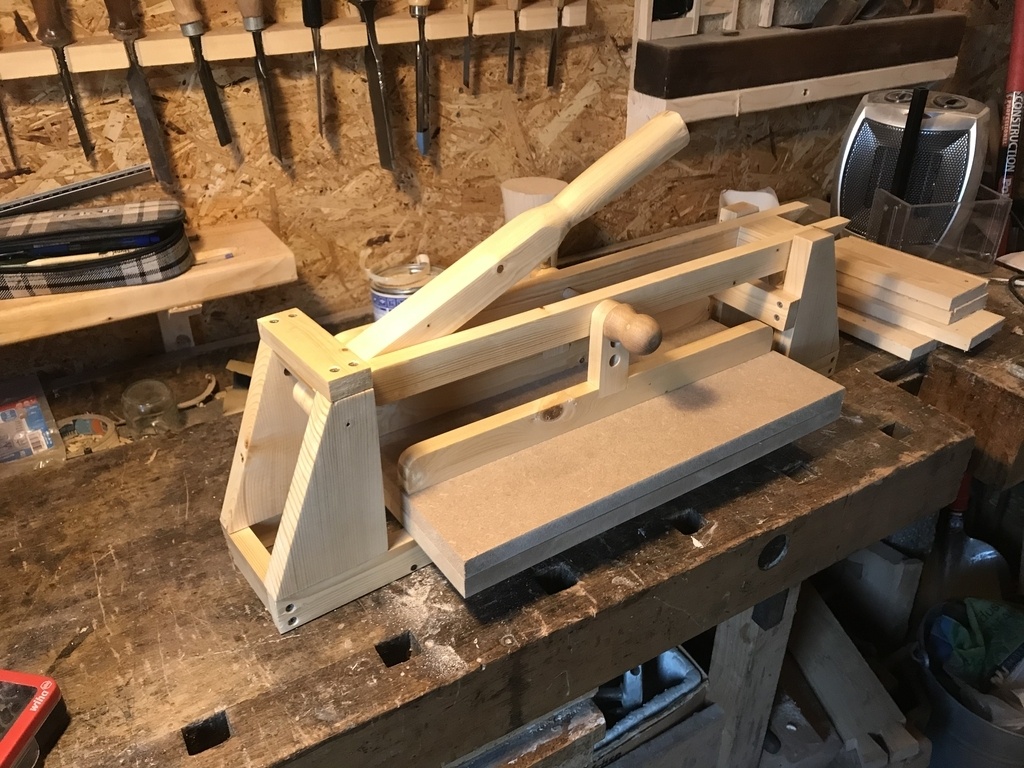

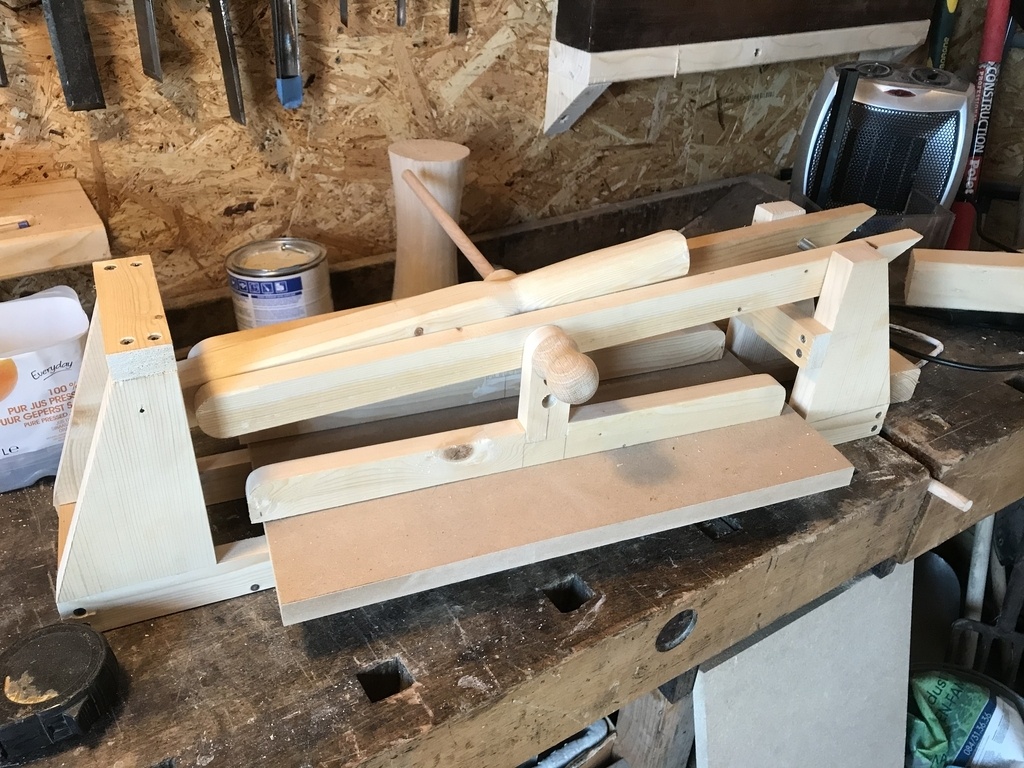

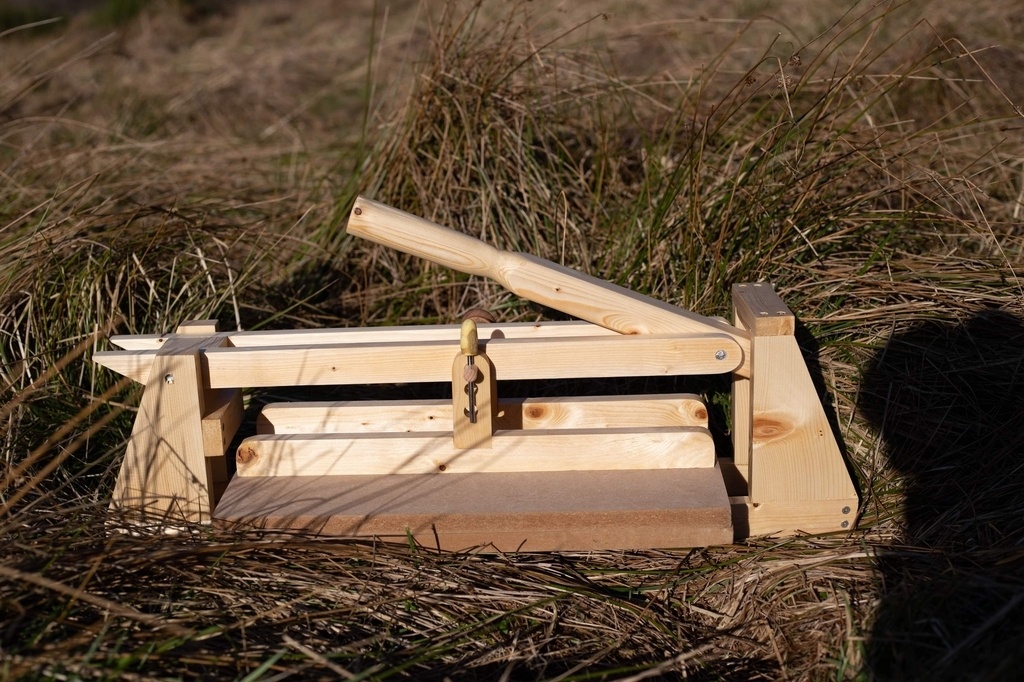

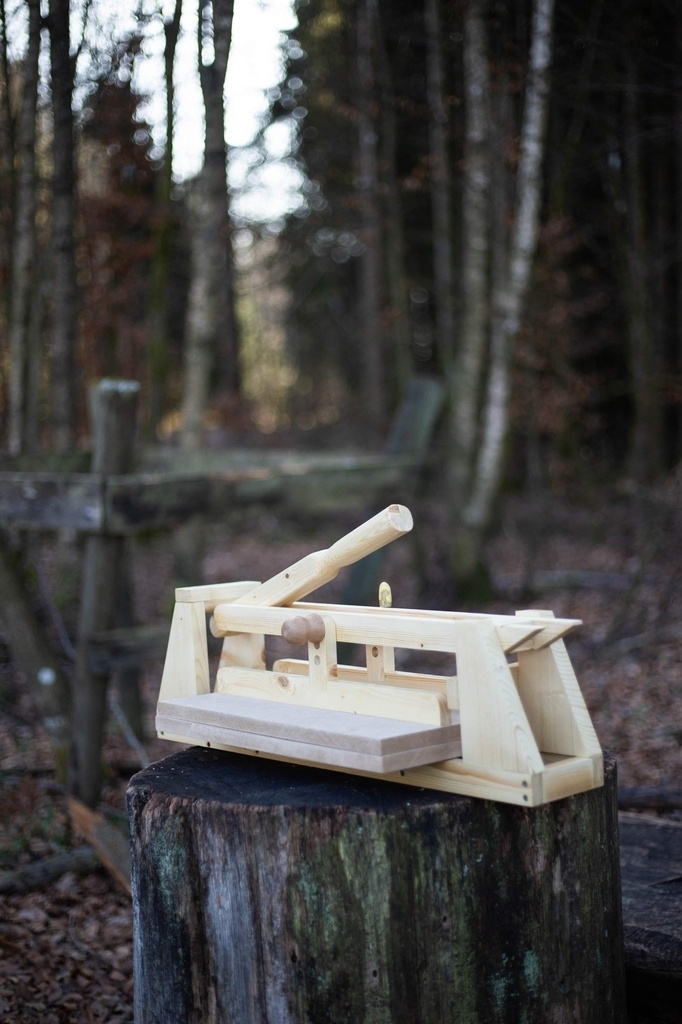

Voici une commande de la part d’une amie : Une presse pour imprimer des gravures en lino sur du papier.

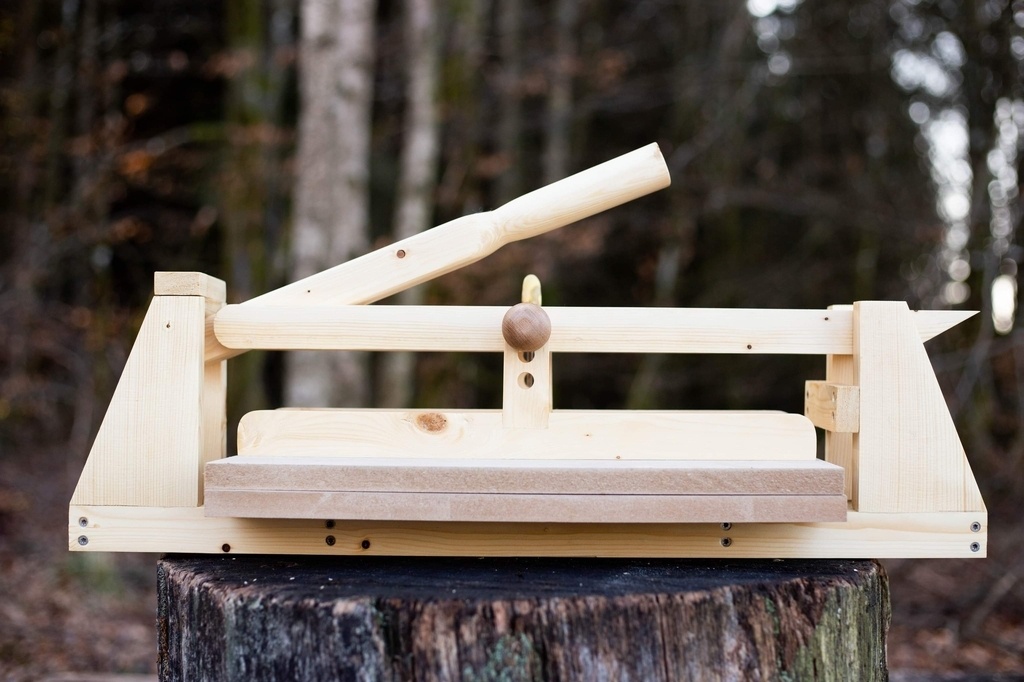

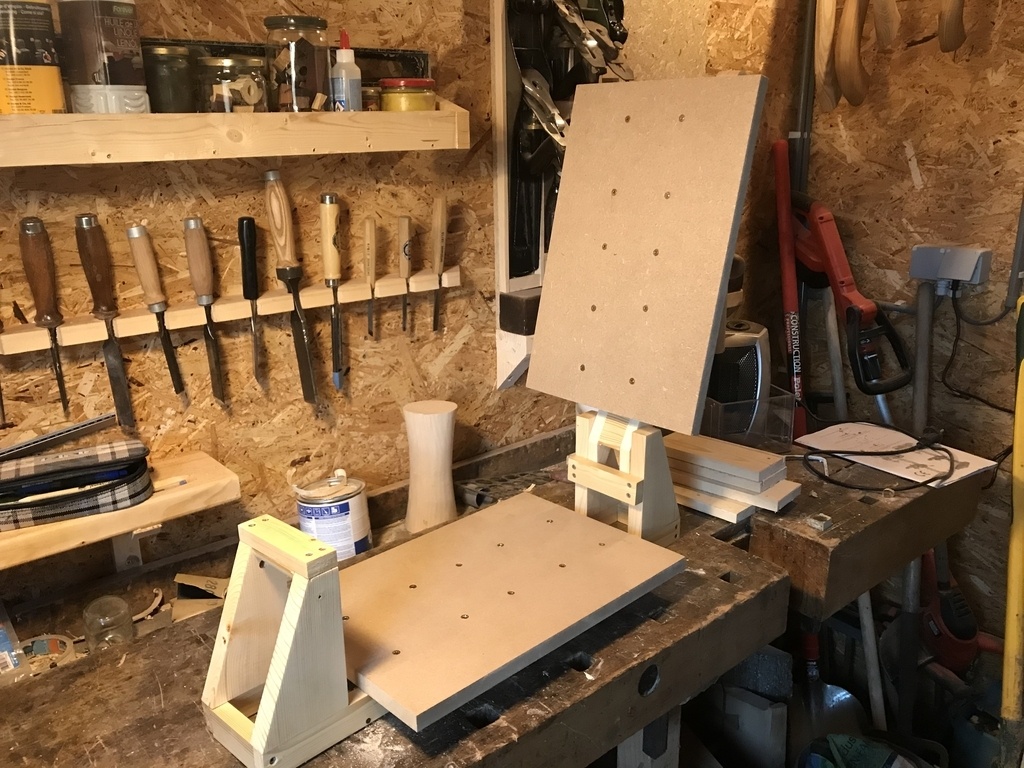

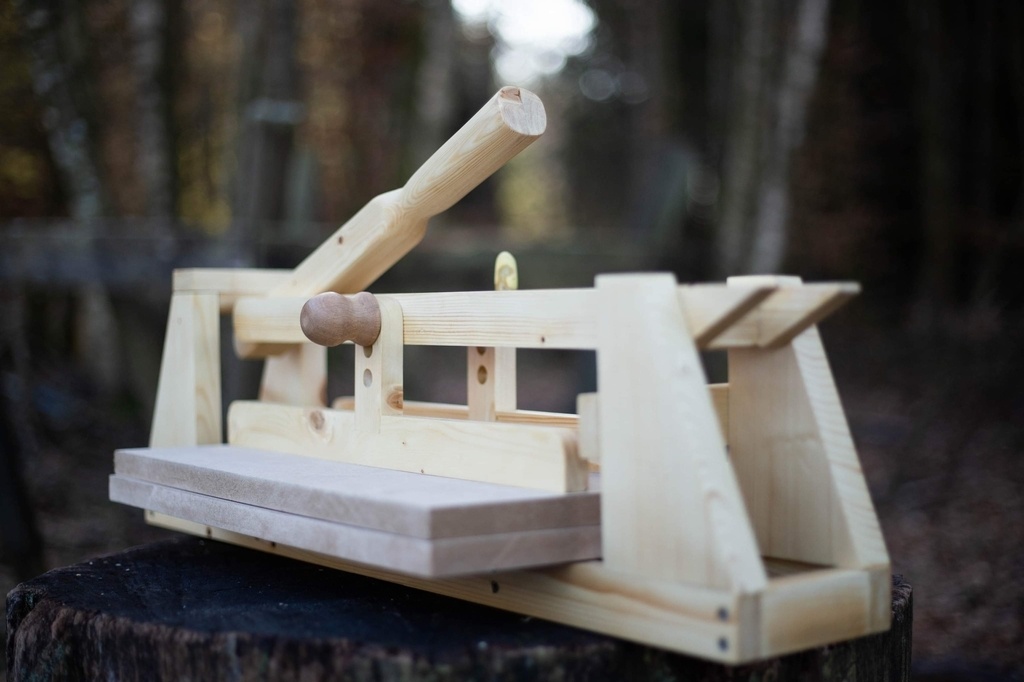

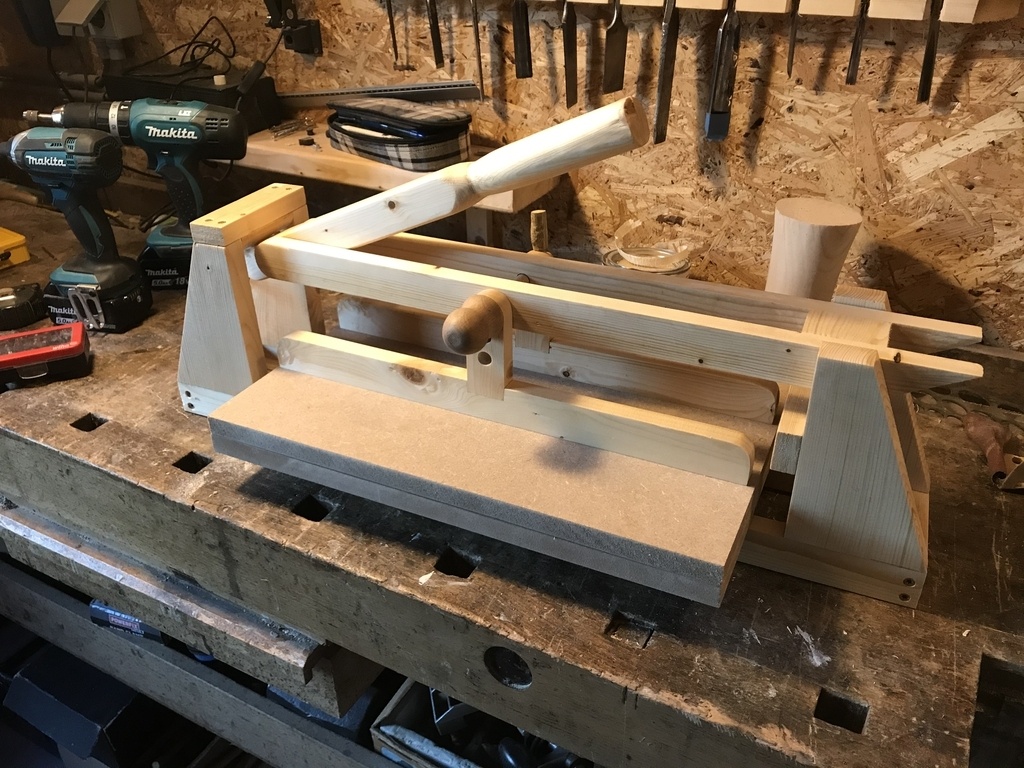

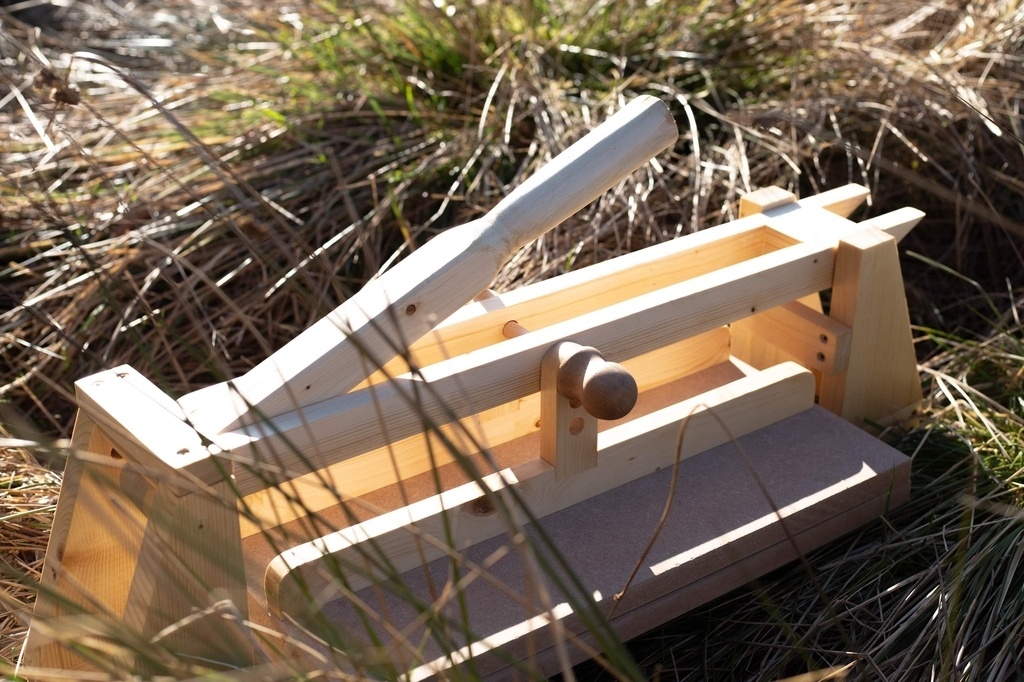

Elle m’a fourni elle-même les plans trouvés sur internette. Le principe est donc de serrer deux panneaux de MDF grâce à un système de levier.

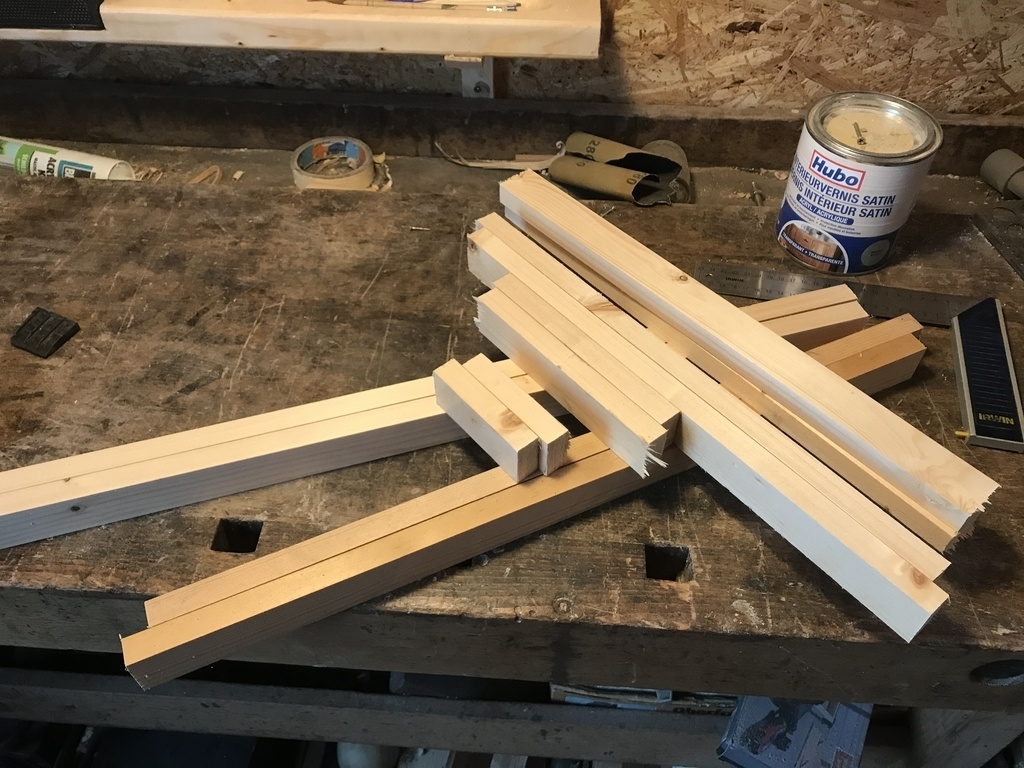

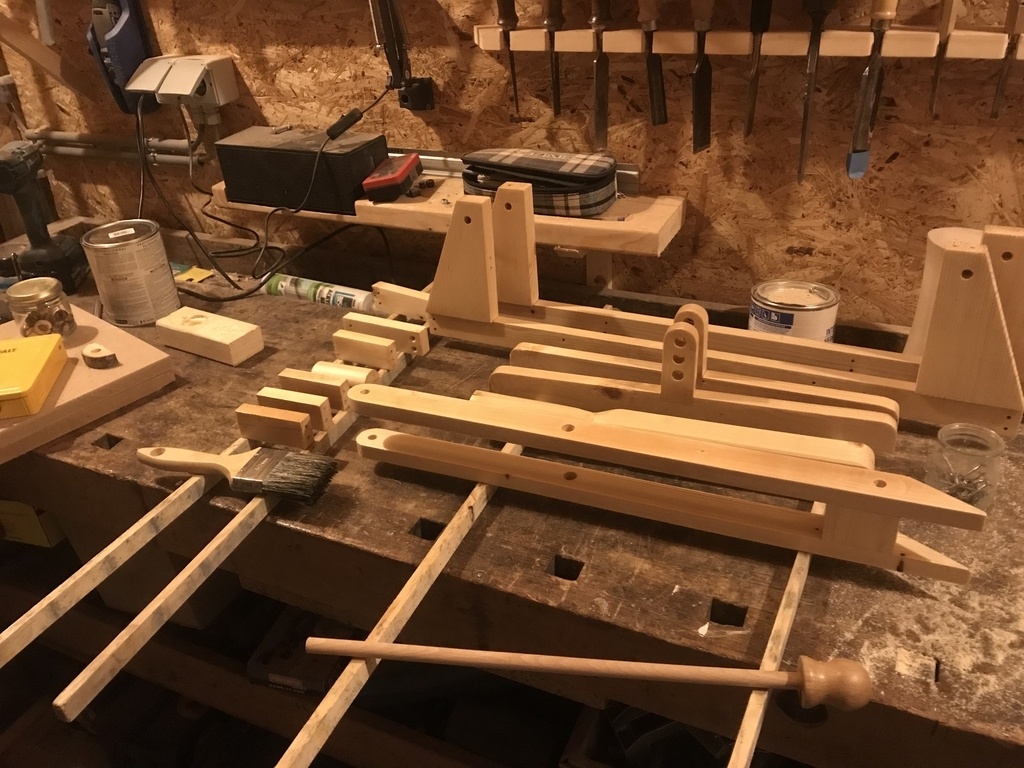

C’est réalisé en bois de récup’, ce sont des restes des aménagements de la maison, et principalement assemblée avec des vis, et fini avec deux couches de vernis ordinaire.

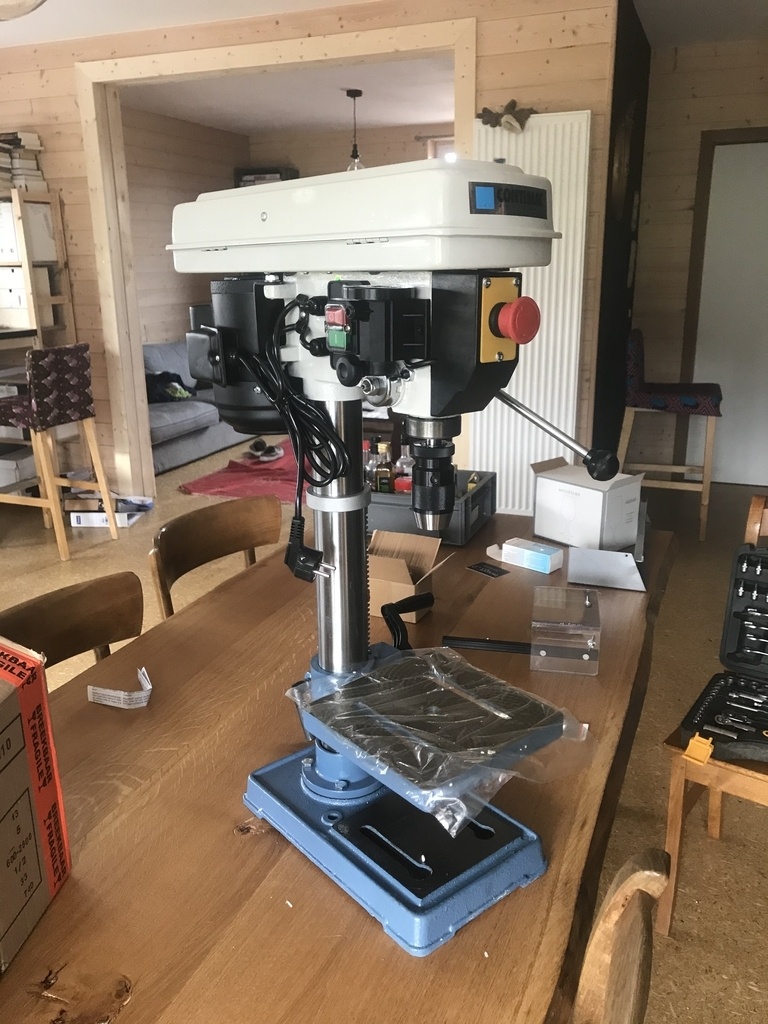

De plus, pour correctement réaliser les articulations par chevilles de la presse, j’ai dû faire l’acquisition (que j’attendais depuis longtemps) d’une foreuse à colonne, et bien je ne regrette pas du tout, je ne pourrais déjà plus m’en passer dans l’atelier😄😍

Bonne soirée à tous, je vous souhaite plein de bonnes choses dans la suite de vos projets !

Mis à jour

Discussions

Lucien le Forestier  a publié la création "Presse à linoléum".
il y a 3 ans
Jean Galmot
( Modifié )

Cool. Tu aurais un lien pour ta perceuse à colonne? Merki.

Lucien le Forestier

Voici d’où vient la mienne, ce modèle :
tecniba.be/sho...ue-ctm0051.html

dependancesbois
( Modifié )

Cool! de retour avec une réa sympa!

Lucien le Forestier

Et oui !
Depuis septembre j'avais pas trop le temps, nouvelle maison, nouvelle école, et maintenant nouveau boulot qui me permet de reprendre le bois

dependancesbois

Lucien le Forestier Cool !
Donc tu vas nous montrer tout ça ! 😉

Lucien le Forestier

dependancesbois Oui, l’atelier est en cours d’aménagement, quand il est fini je le présente, et j’ai aussi pour projet de faire un pas à pas sûr les différents rangements à outils au mur dans l’atelier

mofran
( Modifié )

bel objet utilitaire, ca l'air bien , j'aurai aimé voir le résultat, le rendu final du papier imprimé répond aux attentes?

Lucien le Forestier

Il paraît que ça fonctionne pas mal, je poste une image de papier imprimé dès que mon amie en ira publié su sa page de Facebouque.

RedGuy
( Modifié )

Lucien le Forestier Super réalisation ! Cela me donne des idées pour ma femme, qui fait aussi de la linogravure de temps en temps.
Par curiosité, où a-t-elle trouvé les plans ? Et le fait qu'une partie des plaques de MDF soit en dehors de la zone de presse ne pose pas de problème au moment de la gravure ?

Lucien le Forestier

Non, cela ne pose pas de problème pour presser, les articulations et le léger jeu présent font que la pression est assez bien répartie.

RedGuy

Lucien le Forestier D'accord, merci pour le retour d'expérience ☺

RedGuy

Merci dneis ☺

dneis
( Modifié )

Le système de double levier de cette presse est astucieux.

Seulement, je vois deux faiblesses possibles de cette réalisation (faudra voir à l'usage):

  1. la petite barre transversale tiens avec 4 vis qui sont dans une pièce en bois de bout. J'espère qu'elles sont suffisamment longues, visser en bois de bout c'est jamais bien terrible;
  2. les deux grandes barres horizontales supérieurs me paraissent un peu souples. On aurait intérêt à en augmenter la rigidité et donc augmenter leur hauteur, au moins au milieu dans la zone de fixation de la "plaque mobile". Cela permettrait d'avoir des pression plus importantes.

Après, peut être que les pressions en linogravures ne sont pas si importantes que ça si on utilise des encres à l'eau...

Des retours de d'expérience m'intéressent !
J'imprime aussi, mais comme c'est de la gravure en bois de bout, l'encre et les pressions ne sont pas les mêmes...

Lucien le Forestier

Effectivement, tous ces facteurs on étés étudiés et conçus en conscience.
La barre transversale qui retient le levier pour presser tient avec 4 vis de 4x100mm, ce qui est largement suffisant, et les traverses pivotantes fléchissent effectivement mais la pression est tout de même suffisante, les impressions étaient faites a la main avant l'arrivée de la presse.
