Salut,
Petit projet qui a finalement pris pas mal de temps mais qui est maintenant terminé ! Je pense que ça peut donner des idées à tous les possesseurs de vieilles scies à ruban qui ont besoin d'une petite cure de rajeunissement.

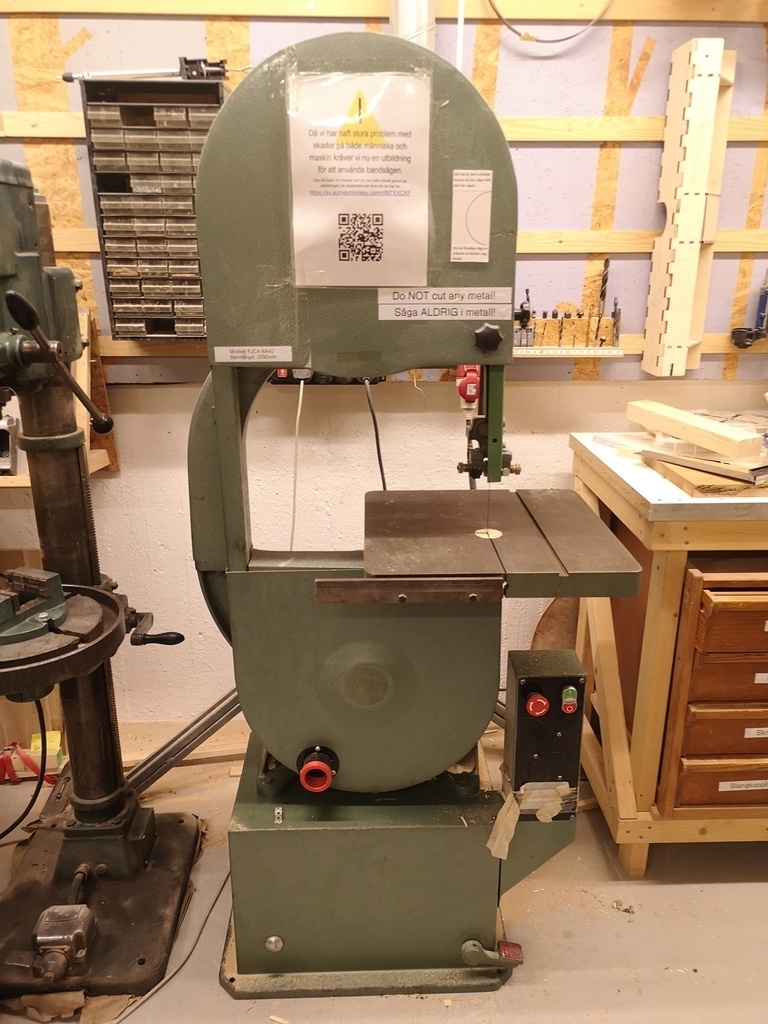

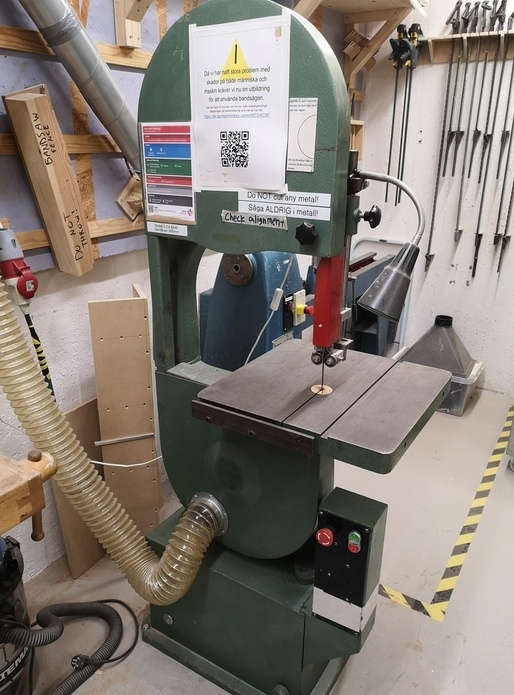

On possède au Makerspace de Stockholm une vieille scie à ruban d'une marque très populaire en Suède, qu'on retrouve dans beaucoup d'écoles, et qui est increvable. Mais entre la 50aines d'utilisateurs différents tous les mois et des composants vieillissants, elle ne coupe pas très droit. Les bandes en caoutchouc sont cuites, les guides de la lame sont merdiques, elle vibre dans tous les senses et la hauteur max de coupe est de 18 cm... On peut mieux faire.

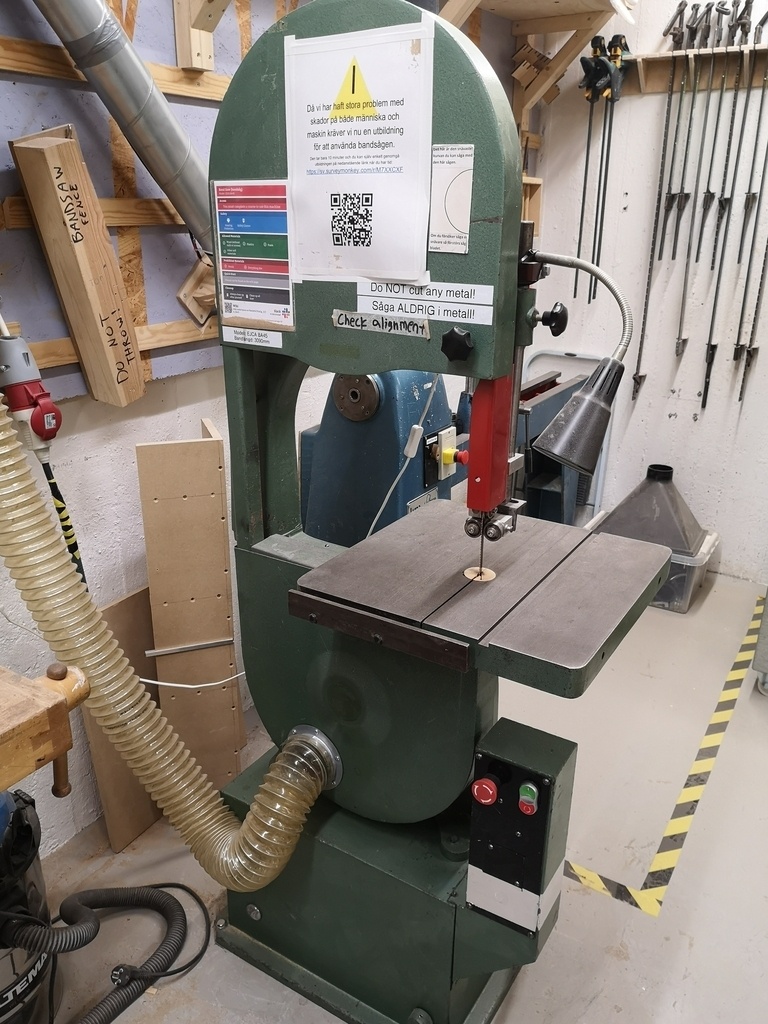

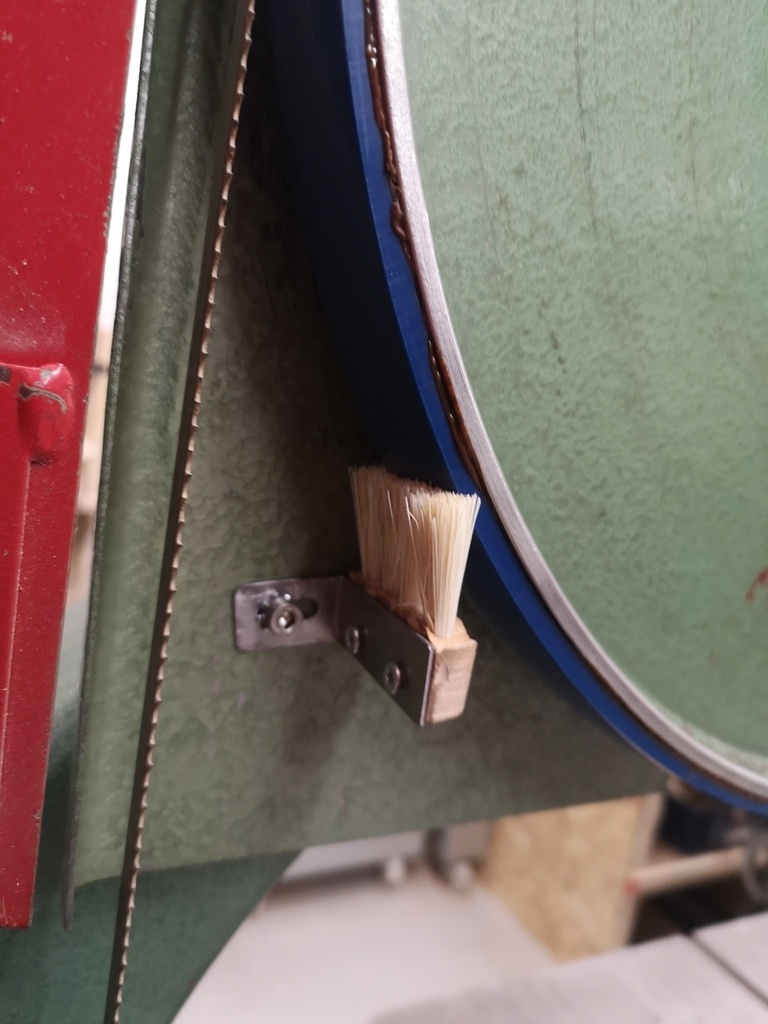

Au programme : remplacement des bandes en caoutchouc par des bandes en urethane, ajout de petites brosses pour réduire l'accumulation de sciure sur les bandes, ajout d'un conduit de 100mm pour l'aspiration et surtout des nouveaux guides pour améliorer et augmenter la hauteur de coupe.

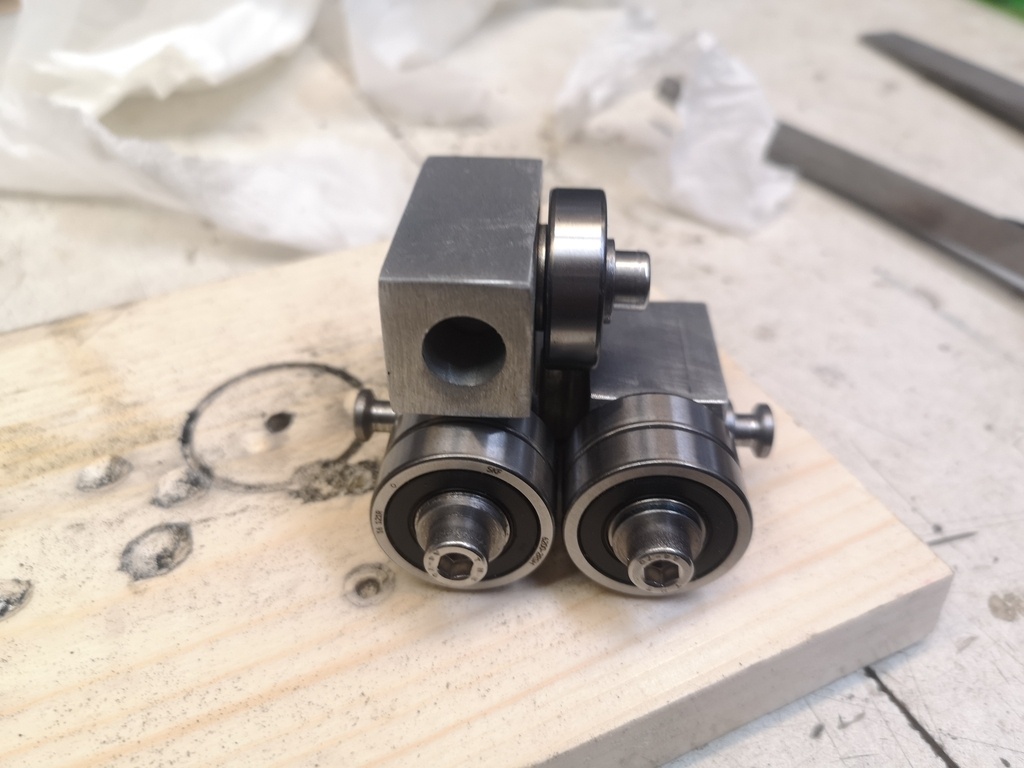

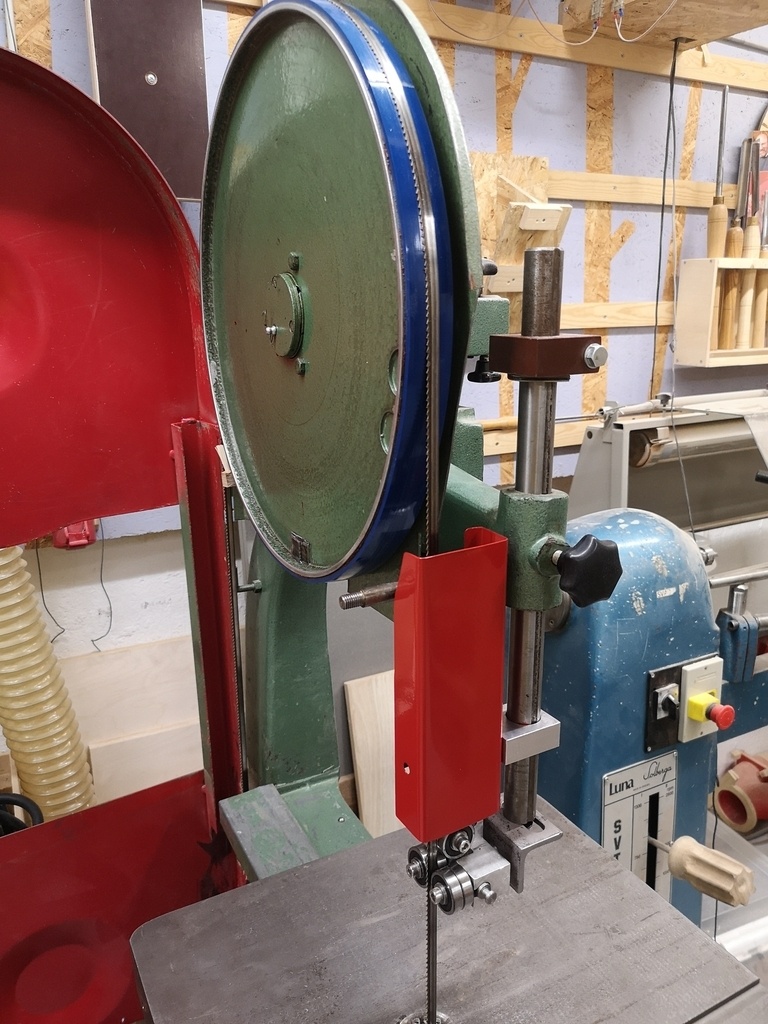

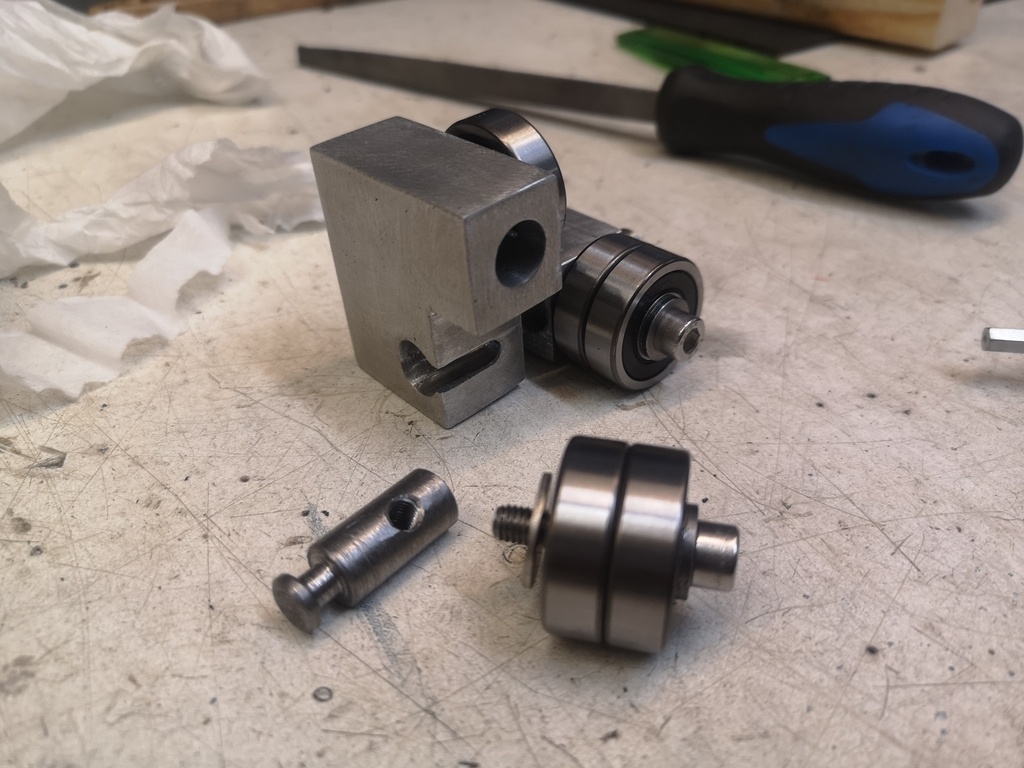

Les nouveaux guides sont fraisés dans un bloc en alu, j'ai tourné les axes et autres pièces qui tiennent les roulements en acier inox au tour. la nouvelle protection est en métal, plié et thermolaqué. J'ai copié le design de ces guides sur un produit qu'on peut trouver sur internet, et qui coute 200 balles sans les frais de port..

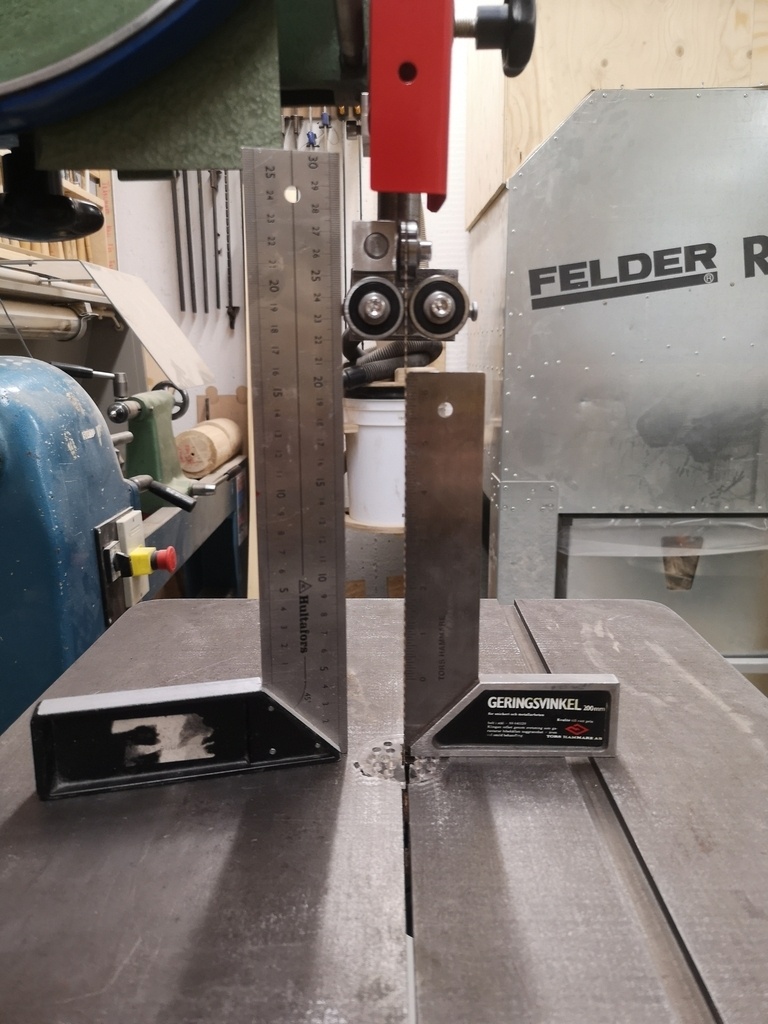

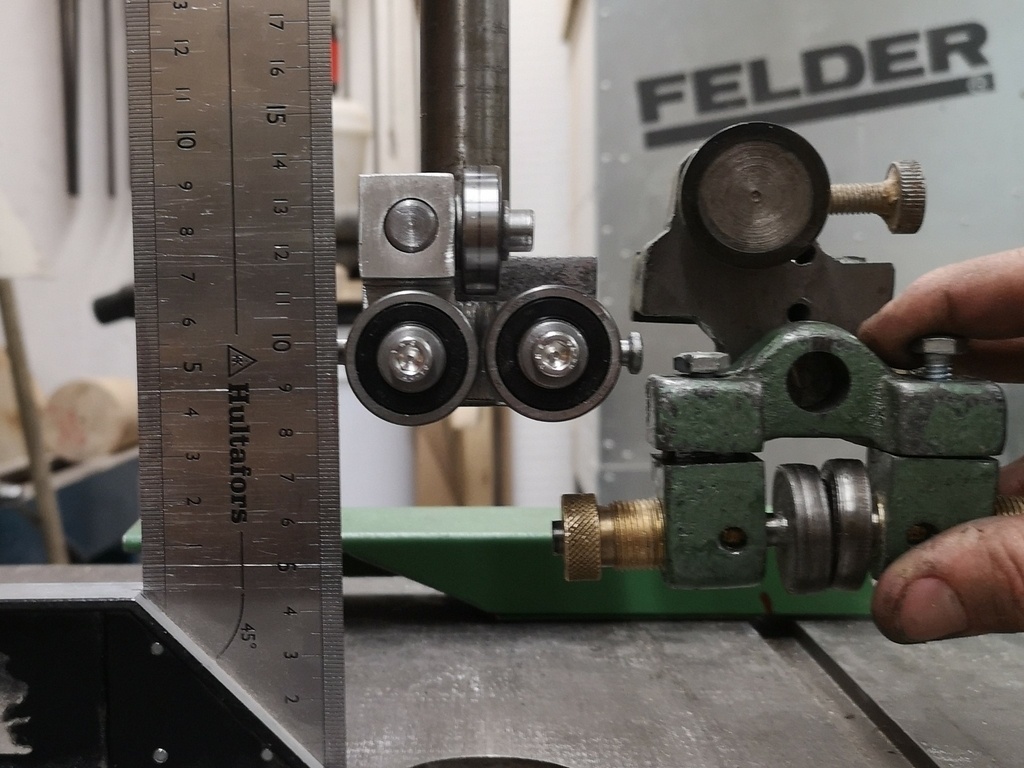

Le guide de lame passe de 11 cm de hauteur à un peu moins de 6 cm, et en enlevant la protection, on peut même atteindre 26.5 cm (+50%!) de hauteur de coupe! J'ai finalement atténué les vibrations and ajoutant quelques poids sur la roue du haut. La lame coupe droit, ne chauffe plus, la sciure est évacuée, mission accomplie.
La prochaine amélioration c'est de monter un système de frein à disque de vélo sur la roue d'entrainement, afin d'arrêter rapidement la scie en cas d'urgence. Le système actuel est usé et contient de l'amiante, donc pas top.
Licence
Discussions

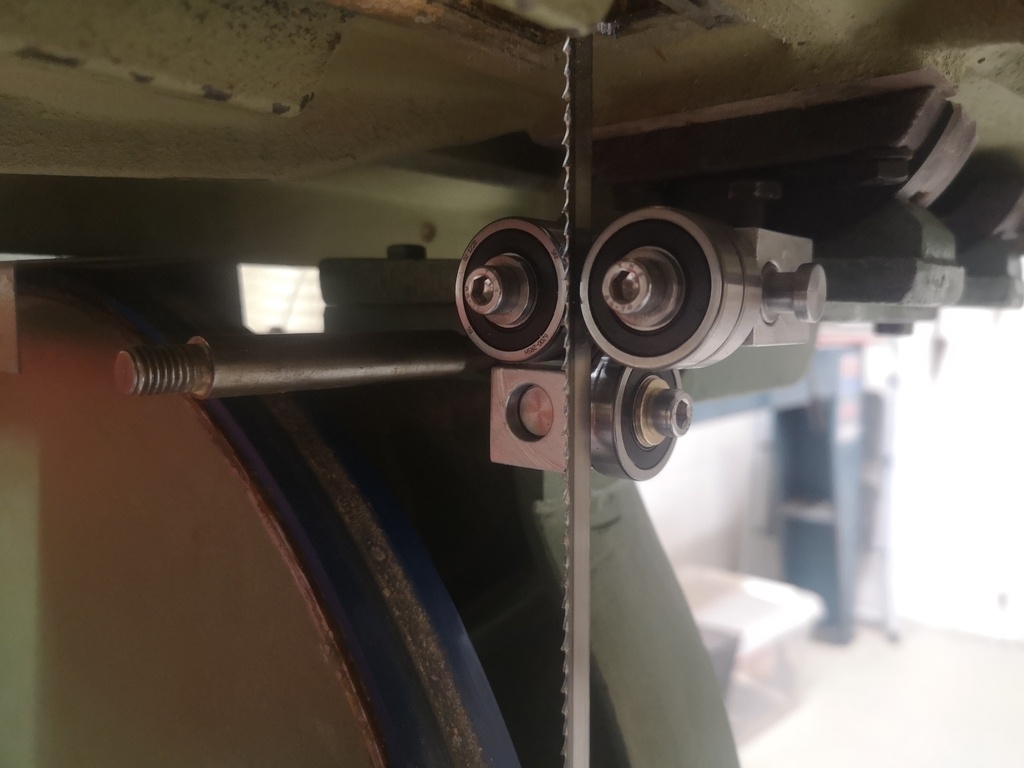

Superbe ! Le guide de lame sous la table est-il nécessaire ? J'ai l'impression que peu de scies à ruban en possèdent...
hum dans mon cas je le trouve absolument nécessaire, j'ai eu des mauvaises surprises avec l'ancien guide (qui était juste des bouts de bois). Si mal ajusté la lame avait tendance à bien s'écarter.
Beau boulot
Les bandes bleues en uréthane tu les a eues où ?
Ma Meber aimerait bien avoir les memes...
Merci
Sur amazon il me semble, contact directement le vendeur en précisant le diamètre et largeur de tes roues, si tes bandes sont plates ou bien bombées.

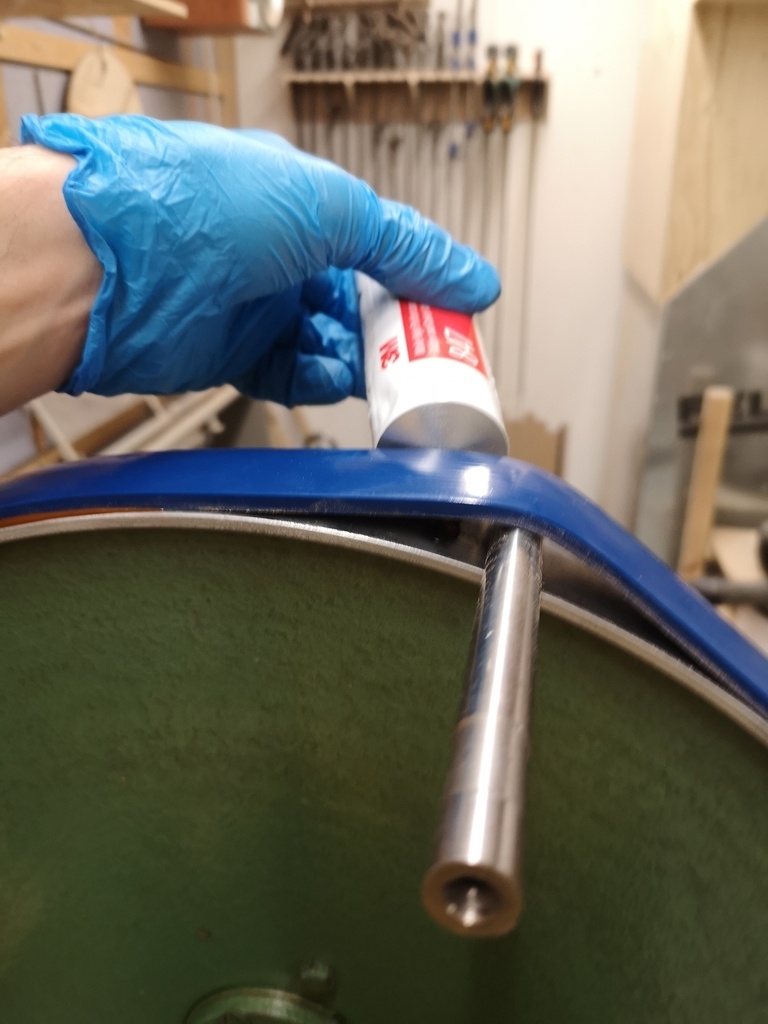

Si tu n'as pas de rebord sur tes roues, il faut les coller avec de la colle nitrile 3M 847 et bien laisser durcir 24h.
Pour l'installation, tu mets les bandes dans l'eau frémissante 5 minutes et ça va tout seul. Utilise un tube que tu roules sur tout le pourtour de la roue pour bien mettre en place et coller les bandes.
C'était le jour et la nuit au niveau de la qualité de la coupe.
