Flomac

Tour d'observation

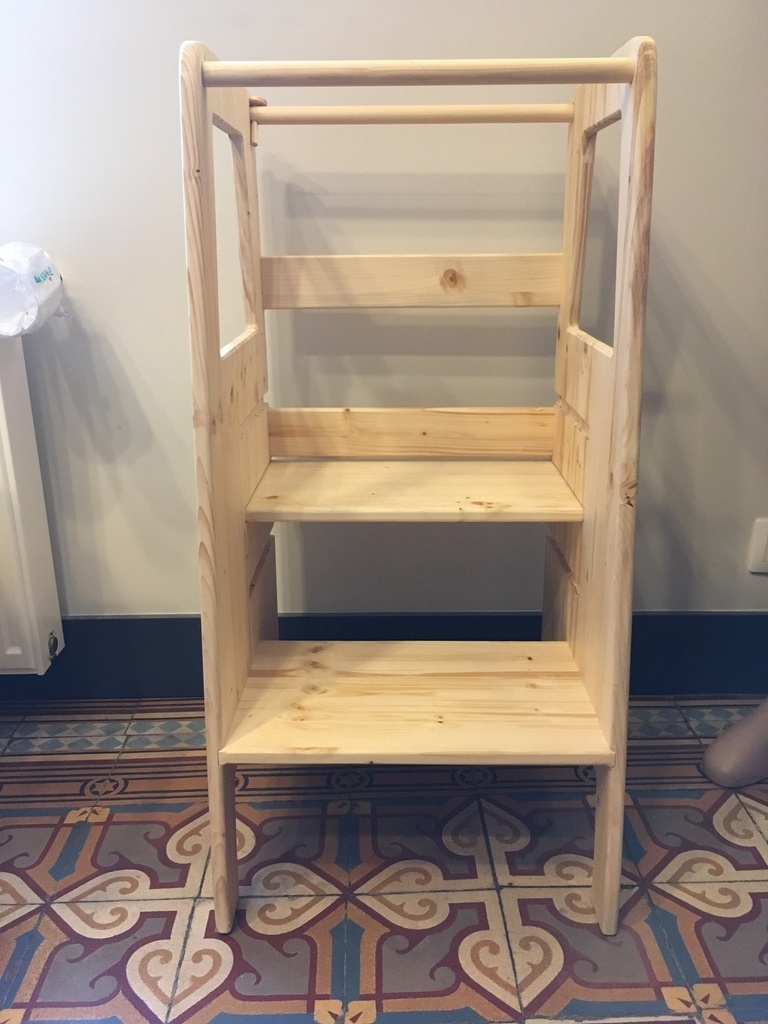

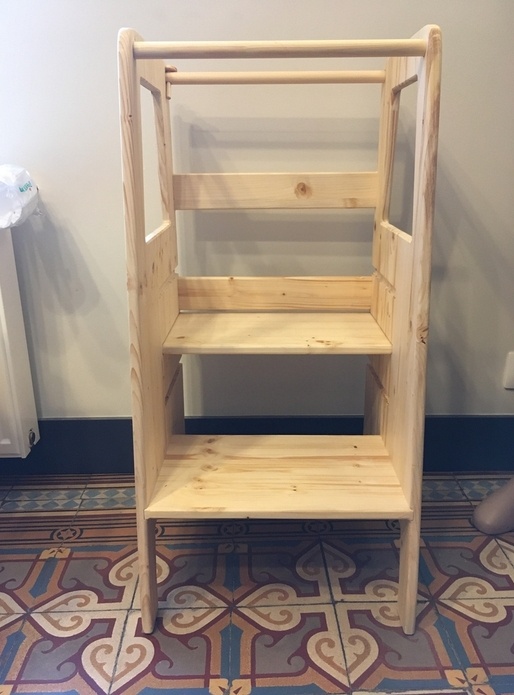

Une tour d'observation de plus ! C'est une copie quasiment complète de la tour de Sébastien. Celle-ci est démontable et en pin, débité dans 2 tablettes de pin de GSB (deux avantages : peu cher et léger).

J'ai quand même fait quelques modifications :

  • la première marche (et donc la largeur de la tour) est un peu plus profonde.

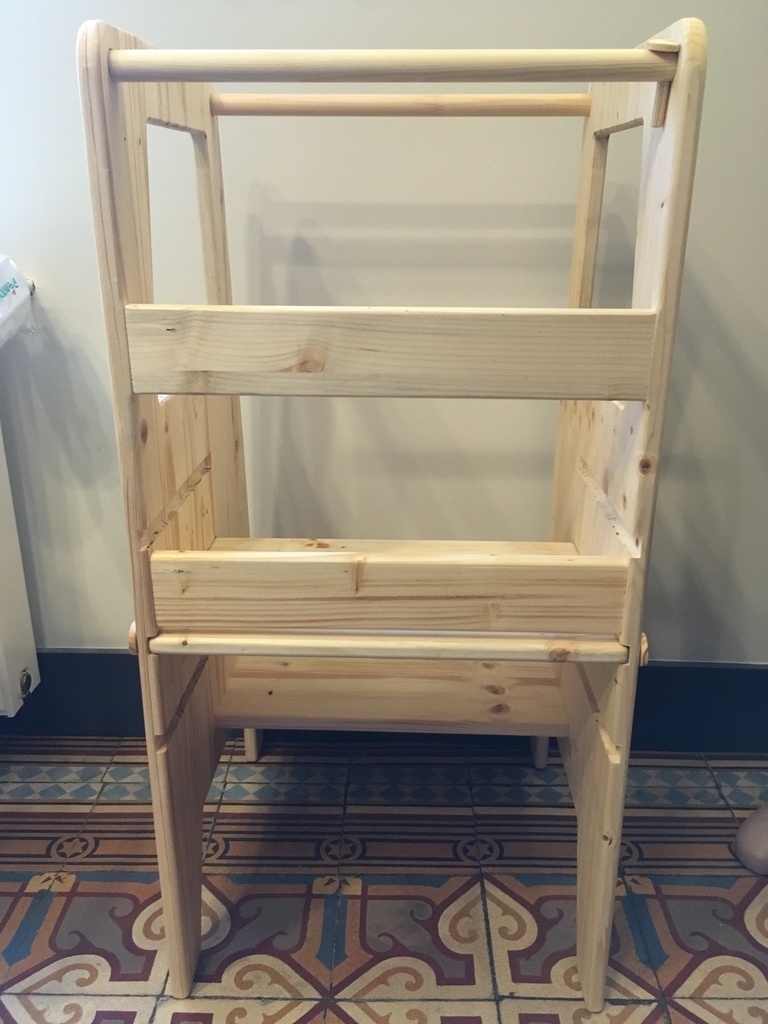

  • le garde-corps haut est amovible.
  • la hauteur du renfort intermédiaire est ajusté pour servir de garde-corps pour une utilisation a une hauteur plus basse.

Ces modifications s'avèrent très utile dans mon cas. La première marche sert d'assise pour observer les parents cuisiner lorsque la tour est remisée 🙂 !

Les deux hauteurs des garde-corps 700mm et 870mm et les trois hauteurs de marche permettent d'utiliser la tour à la fois au niveau d'un plan de travail de cuisine qu'au niveau d'une table.

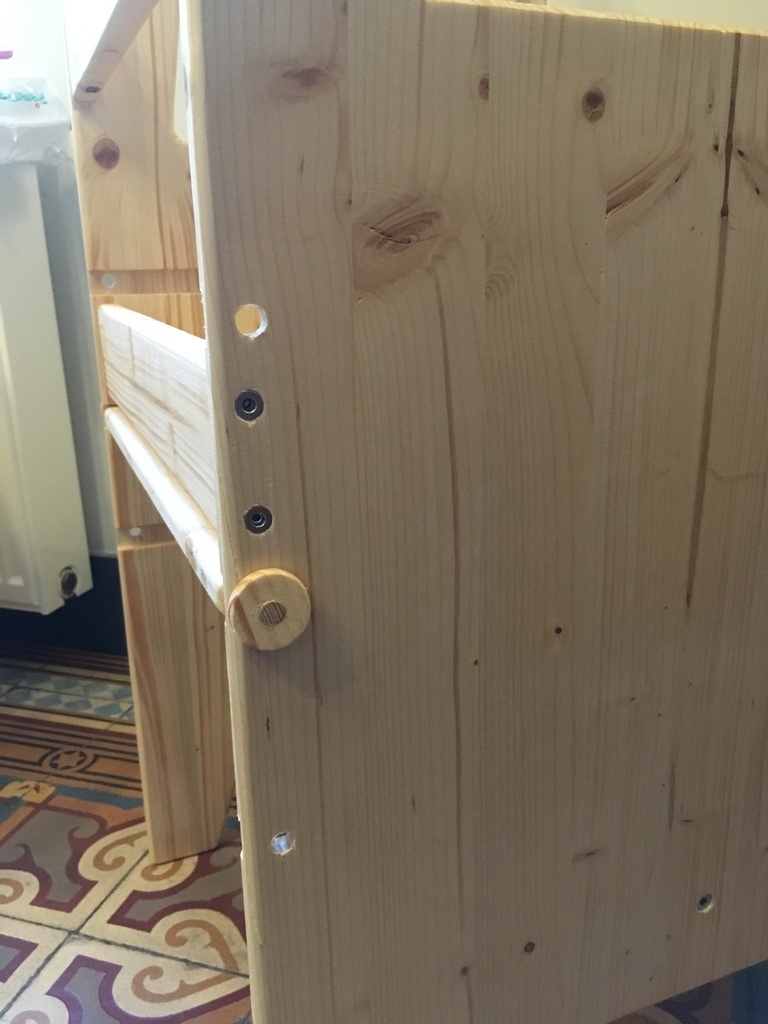

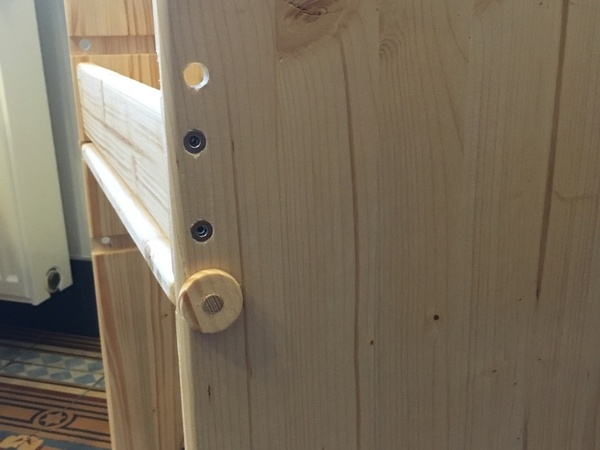

Afin de verrouiller la marche et le garde-corps amovible j'ai utilisé un simple tourillon collé avec une rondelle de pin débité dans une chute de la tablette de pin.

Voici une brève analyse de fabrication :

  • Débit
  • Rainures (en symétrie)

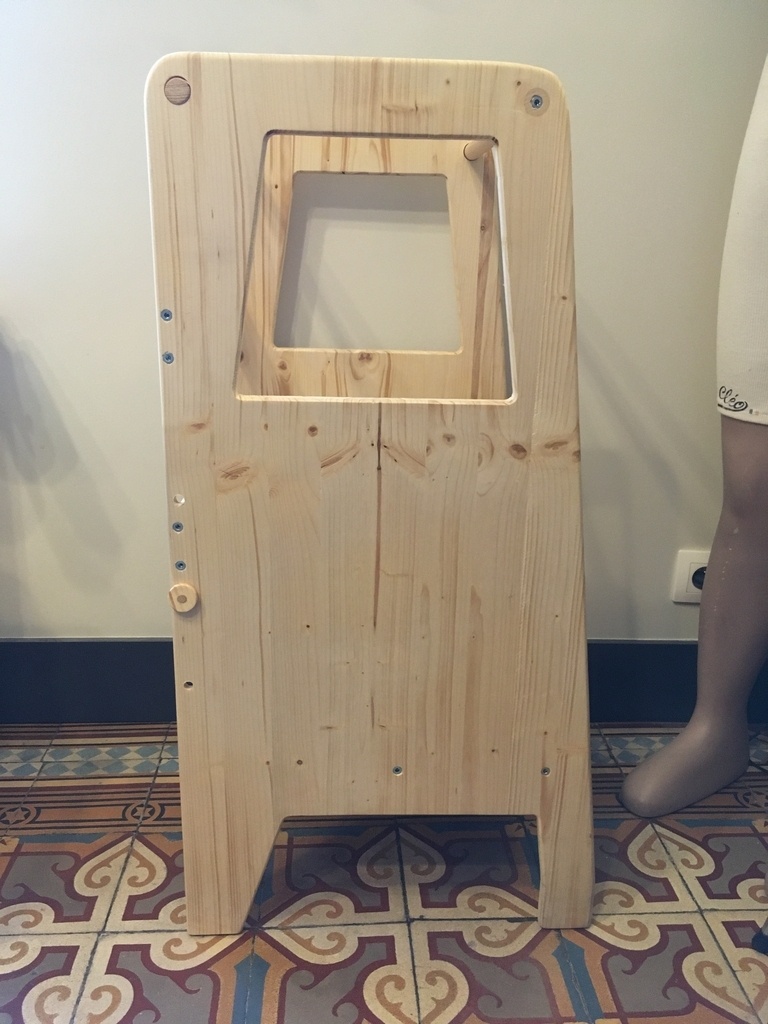

  • Chantournement
    • 1er côté : scie sauteuse puis fraise à copier le long de règles en tasseau
    • 2nd côté : copie depuis le 1er côté à la fraise copier
  • Perçage pour les vis d'assemblage petit ø / fraise / grand ø
  • Bouchage nœud creux
  • 1/4 de rond à l'affleureuse
  • Ponçage
  • Rubio
