Xavier86

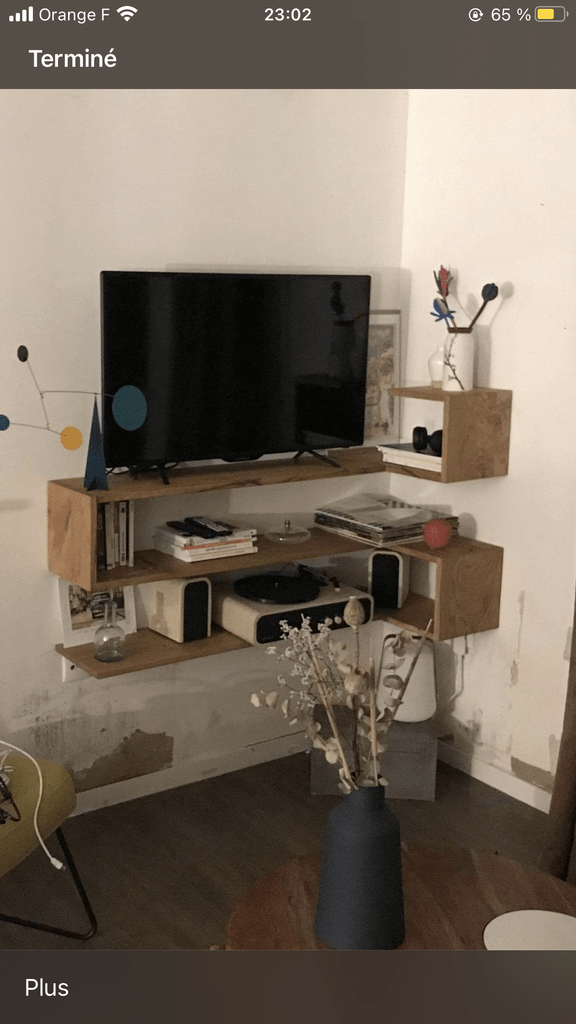

Etagere zig zag


Bonjour à tous,

Voici une nouvelle création qui a émergé d’une photo prise sur le net.

Au niveau du cahier des charges, deux petits impératifs , les dimensions et l’essence à savoir du chêne.

Au niveau des dimensions :
longueur du grand côté 1250 mm
Longueur petit côté 500 mm
Largeur de l’ensemble 250 mm
Espace entre les étagères 250 mm

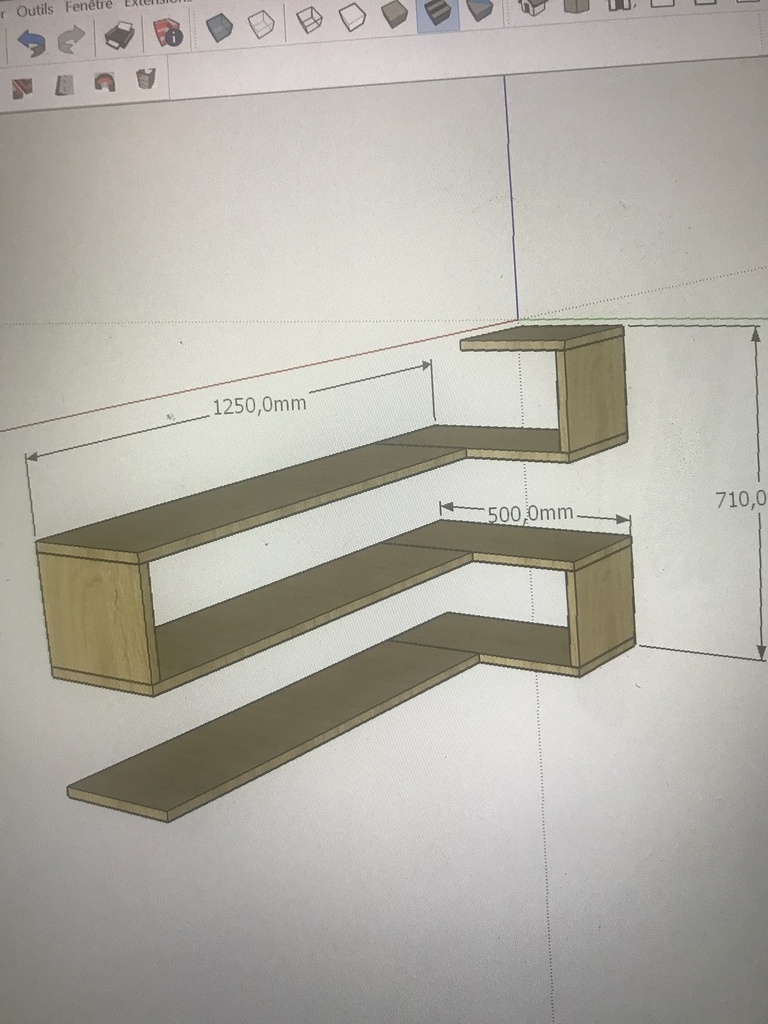

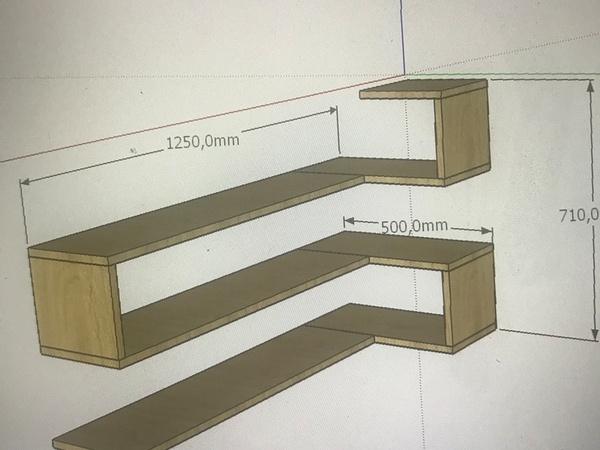

Plan modélisé sur sketchup

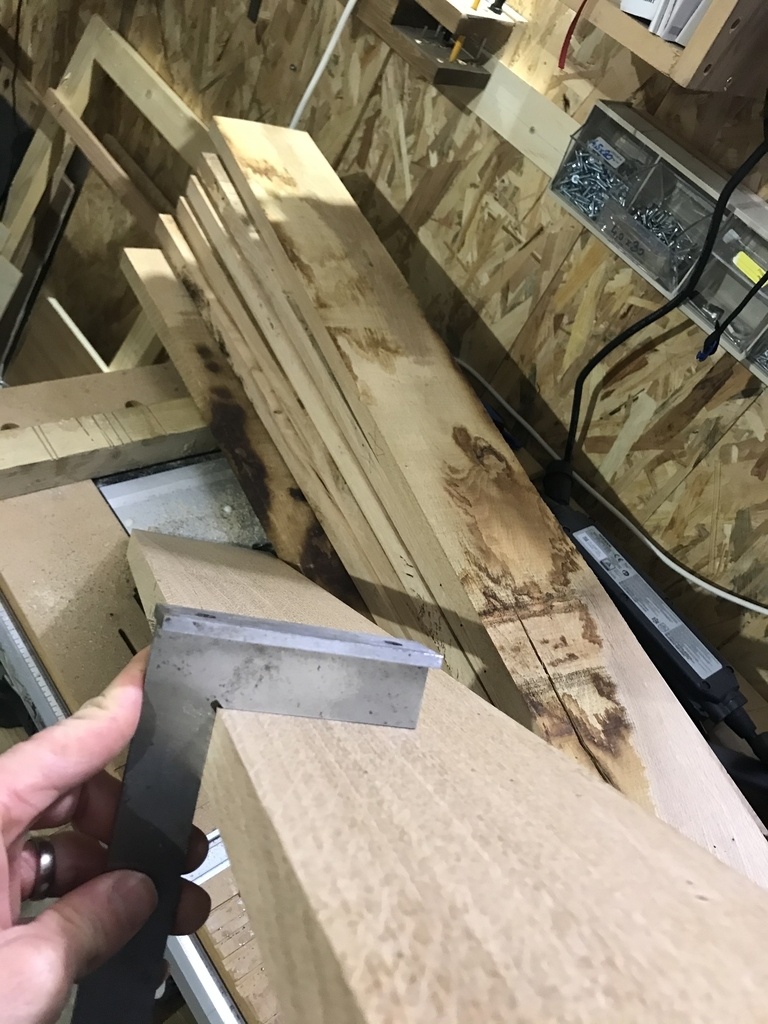

Ensuite c’est partie pour le rabotage dégauchissage. Je vérifie bien mon guide c’est niquel.

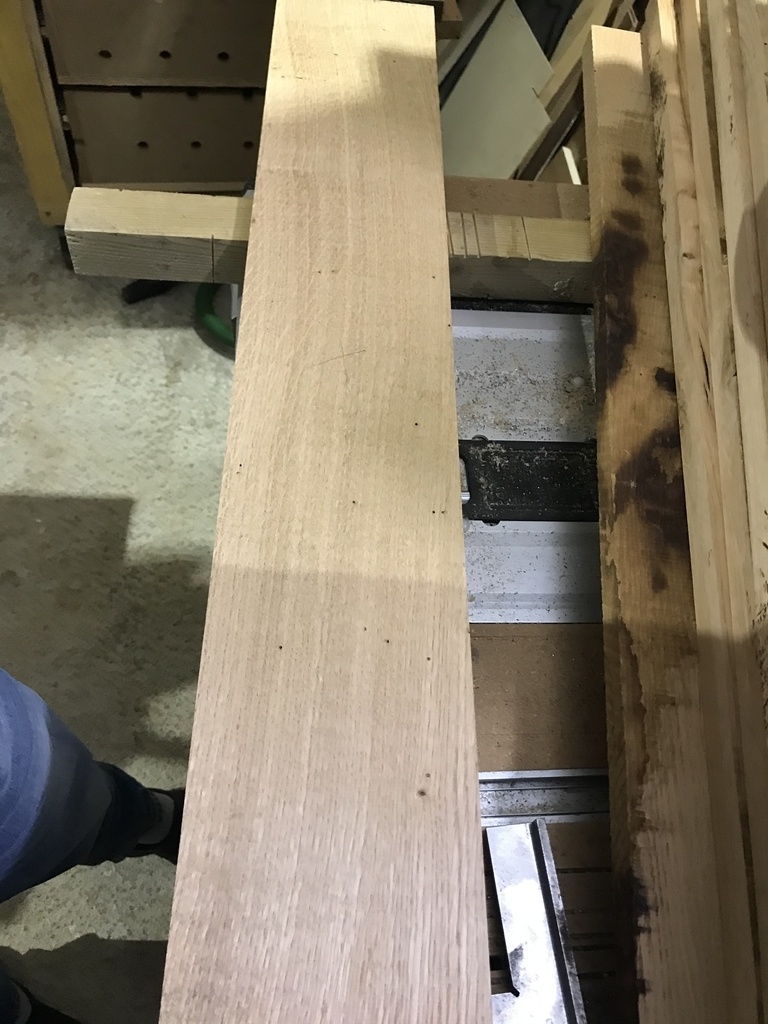

Pour le collage j’ai fais à plat joint. Pas la peine d’être très méticuleux. je vais repasser les planches dans la raboteuse pour avoir une finition niquel.

Les planches sortent à 20mm d’épaisseur juste ce que je voulais.

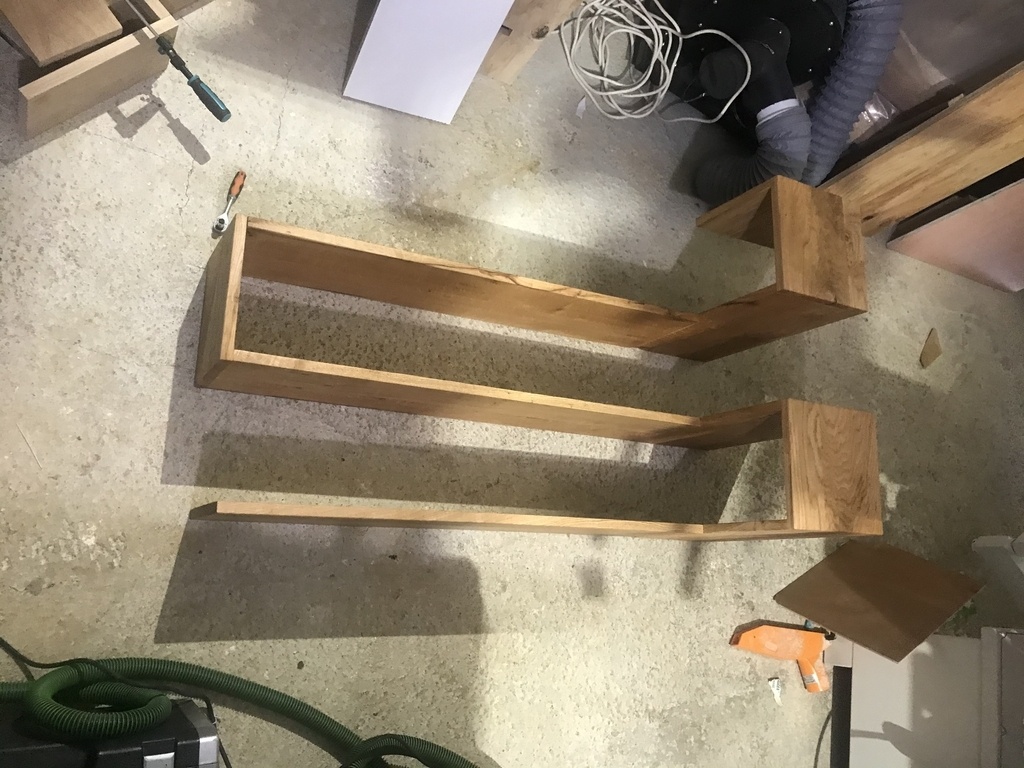

Alors une grande question s’est posée à savoir en combien de partie je faisais cette etagere. Il va s’en dire au vu de la conception qu’elle ne peut pas être en un bloc surtout que ce n’était pas pour moi.

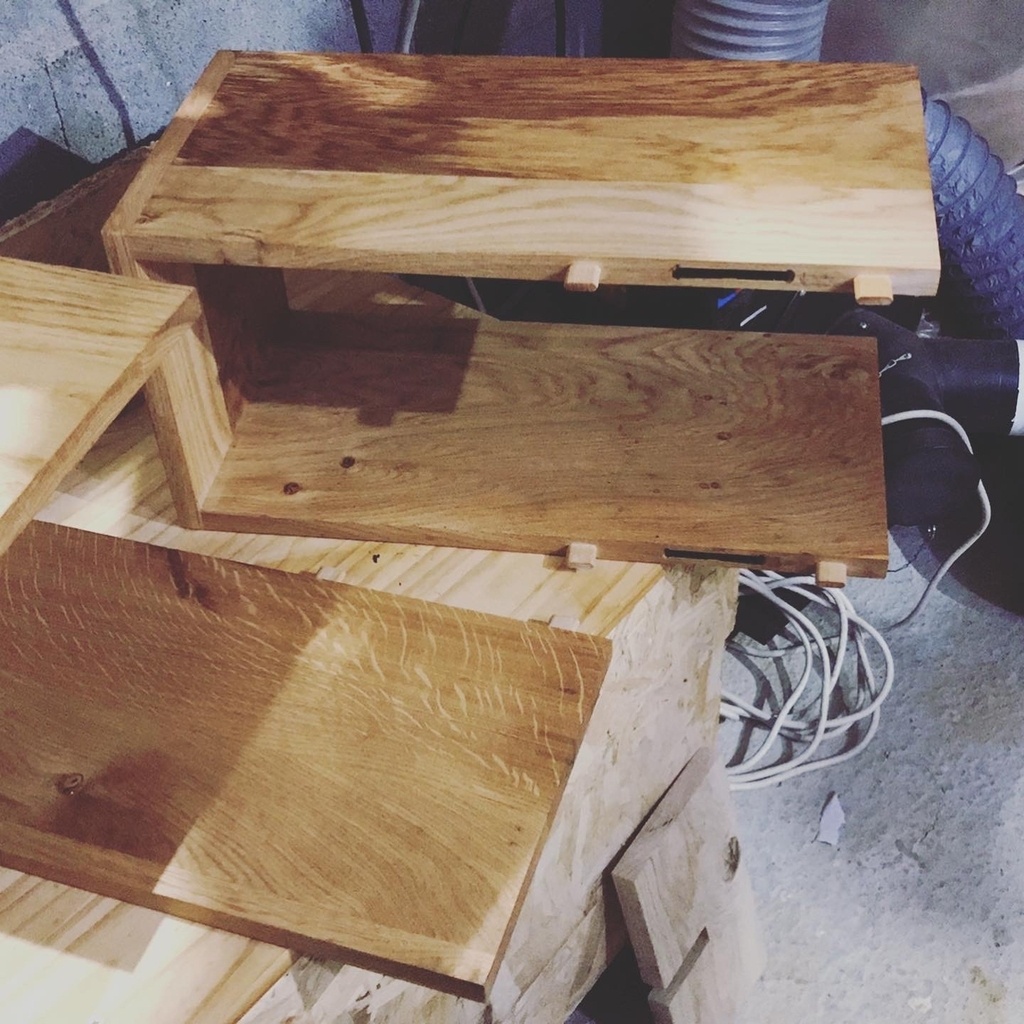

J’ai décidé de coller les petits côtés au domino et colle vinylique. En revanche pour les grands coté je décide de tester mon nouveau jouet à savoir la zeta. Une merveille cette machine associé au domino on est vraiment sur des assemblage solide . J’adore

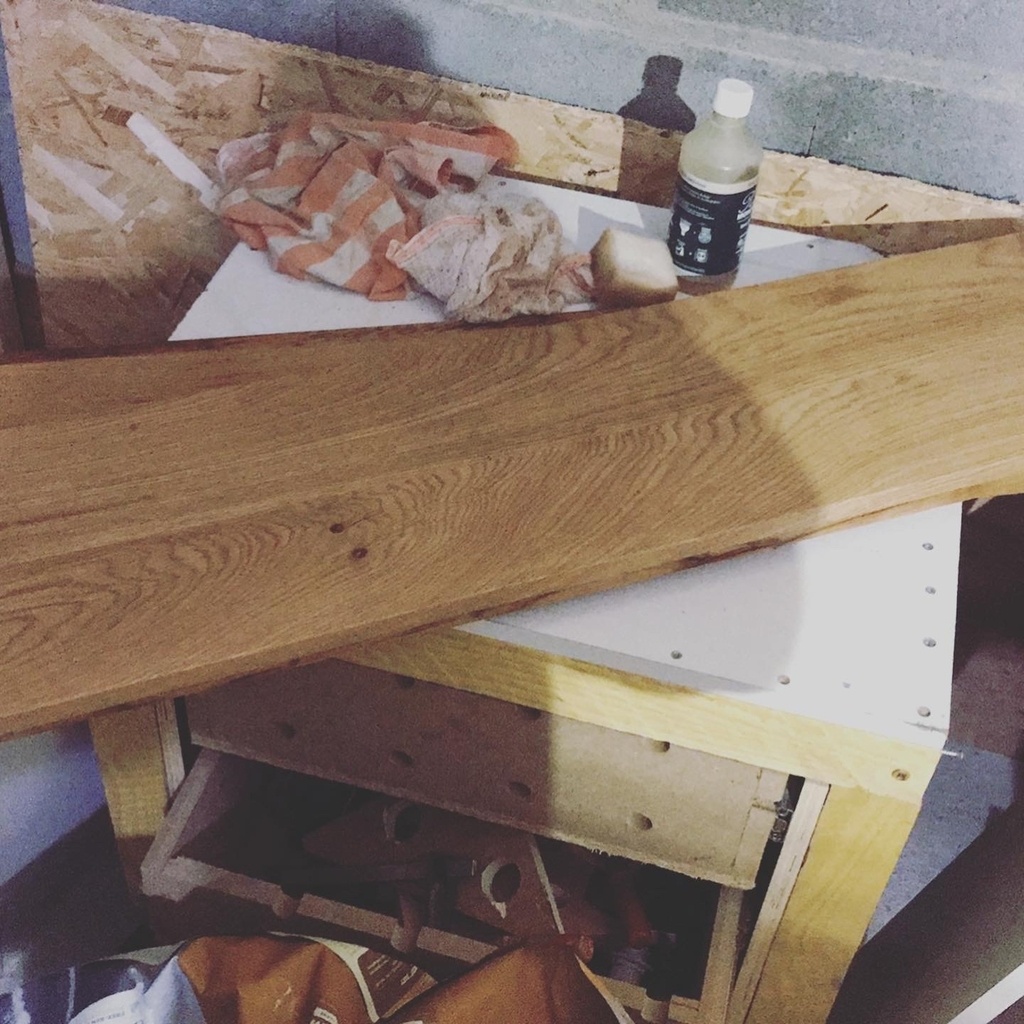

Pour la finition, rubio transparent.

Pour la fixation elle se fera par la cliente avec des corniere en alu. Je ne m’occupais pas de cette partie sinon j’aurai réalisé des rainures avec tasseaux directement dans la tranche des planches

Merci d’avance m’avoir lu

Mis à jour

Discussions

Xavier86  a publié la création "Etagere zig zag".
il y a 3 ans
Vianney - VICA

vivement la photo de l'étagère posée

glaude

Xavmarmar
Bonjour
elle est jolie mais je doute de ton idée de fixation par tasseau caché dans l'épaisseur de la planche si celle ci fait 20mm.D'un point de vue mécanique, il me semble que tu manque d'épaisseur. Pourrais tu me préciser ton idée car je suis curieux de connaitre.
Merci bien

Xavier86

Je n’ai rien inventé, d’autre ont eu cette méthode pour du 20 mp j’aurai réalisé des tasseaux de 9-10 mm. j’aurai fais un assemblage rainuré languette non débouchant. Je pense le fait que l’étagère soit à 90 degrés les côtes se compensent et se soutiennent . Je ne pense pas que sur un seul côté ça tienne aussi bien. Je ne sais pas si je suis clair
