L'Odyssée du Bois

Dôme géodésique sans connecteur

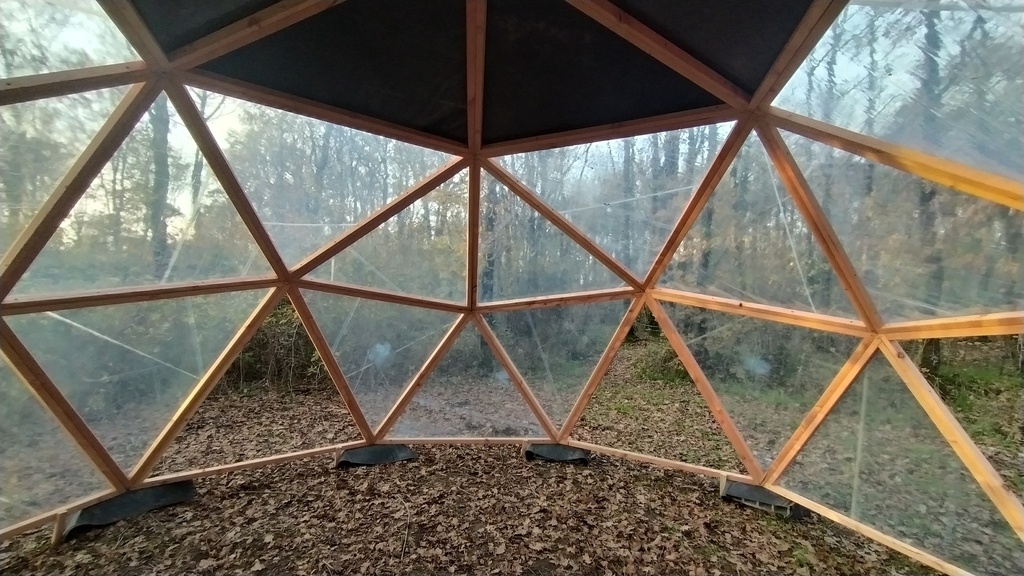

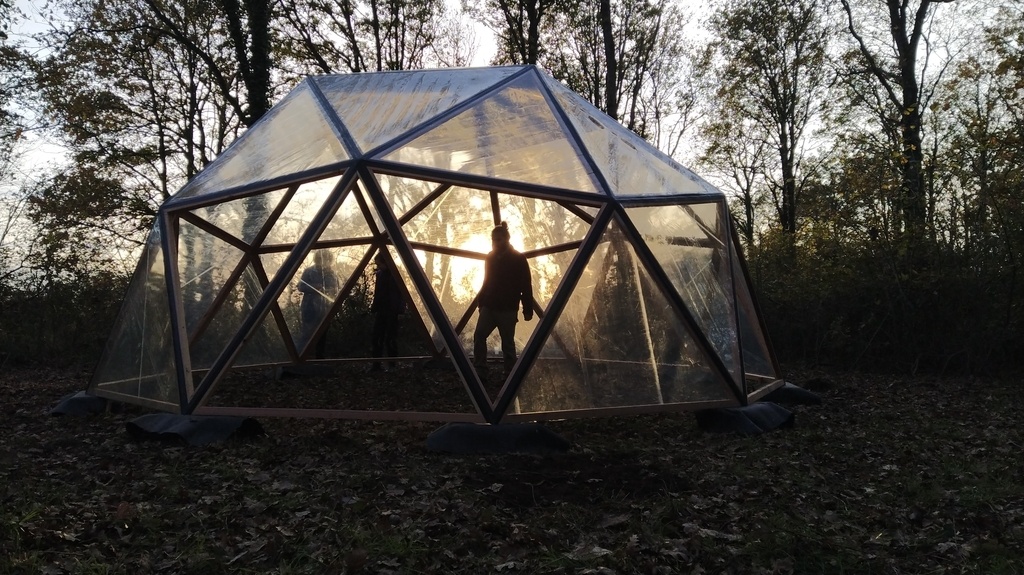

Dôme géodésique de fréquence 2, diamètre 6m, réalisé sur mesure pour l'accueil de public.
Réalisé en Douglas 45*45mm.

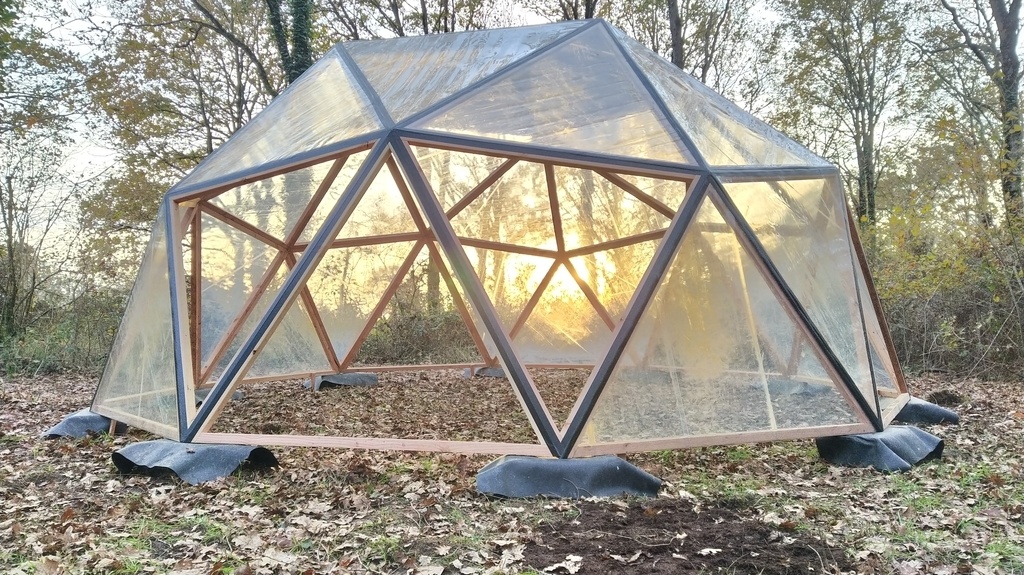

Bâché avec de la bâche horticole 2mm.
Voir vidéo sur ma page Facebook fb.watch/2FBgwifZfT/

Mis à jour

Discussions

L'Odyssée du Bois  a publié la création "Dôme géodésique sans connecteur".
il y a 3 ans
Kentaro

Ah celui la, c'est plus compliqué pour faire les bons angles...

artiste : Kamwei Fong
( Modifié )

Très intéressant le montage sans connecteur ! En plus c'est beaucoup plus beau.

Quelques infos sur la manière dont tu t'y es pris pour calculer les angles ?
Je soupçonne qu'il n'y en a qu'un, toujours le même ?

La vidéo fessebouc marche pas 😕

L'Odyssée du Bois

Les angles sont différents, la structure est composée de triangles équilatéraux et isocèles.

artiste : Kamwei Fong

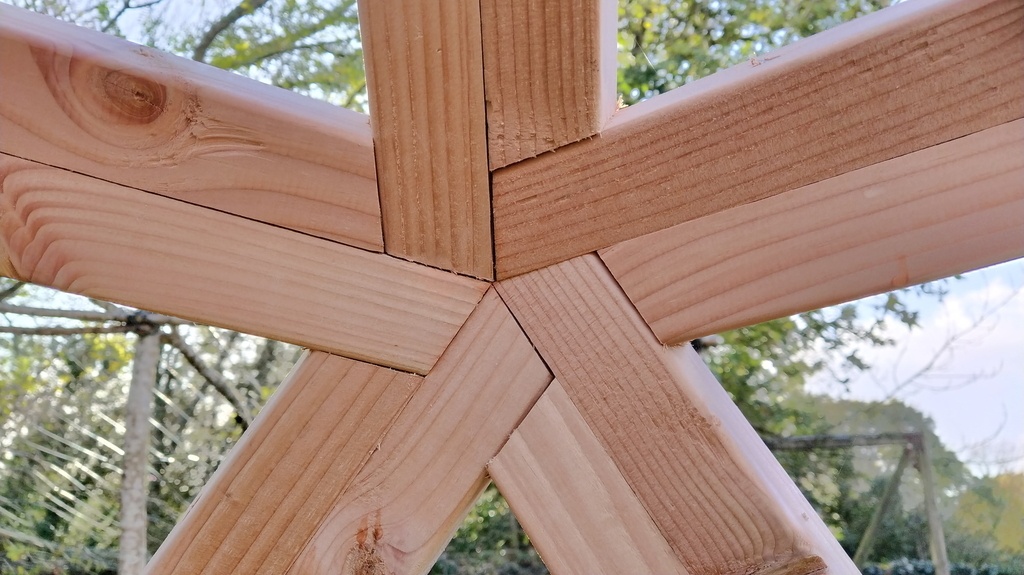

L'Odyssée du Bois Non je parlais des biseaux au bouts des 10 chevrons que tu as assemblés deux à deux pour former les connections, comment t'as fait pour ces angles-là ?

L'Odyssée du Bois

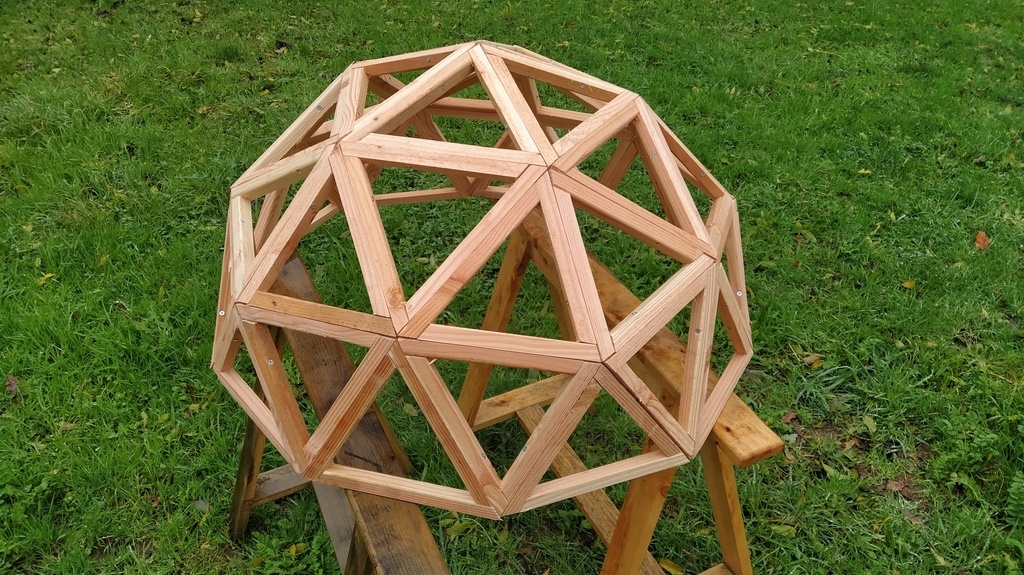

Effectivement chaque membrure possède un angle sur le champ, qui est lié à l'angle dièdre mais n'est pas simple à définir. Je l'ai trouvé de manière empirique à l'aide de prototypes.

artiste : Kamwei Fong

L'Odyssée du Bois Ben ça a bien marché

Elokaze
( Modifié )

Très harmonieux avec l'absence de connecteur et la fréquence 2. comment as-tu fixé la bâche pour qu'il n'y ait pas d'infiltrations ?

L'Odyssée du Bois

Le bâchage est effectué sur chaque triangle indépendamment. Elle est agrafée sur les champs.
J'ai ajouté du scotch pare-pluie sur toutes les jointures.

Copeaux And Co

J'adore! Très inspirant!

César
( Modifié )

Très joli ! Comment as-tu connecté sans connecteurs du coup ? Avec des vis, de la colle ?

L'Odyssée du Bois

C'est un vissage.

KevinC

Yes, Canon!!!!!! Joli travail!!
il n'y a pas à dire sans connecteur encore plus joli!
J'ai une petite question le 45*45 c'est parce que tu avais ca sous la main? ou c'est issu c'est d'un calcul de structure?
