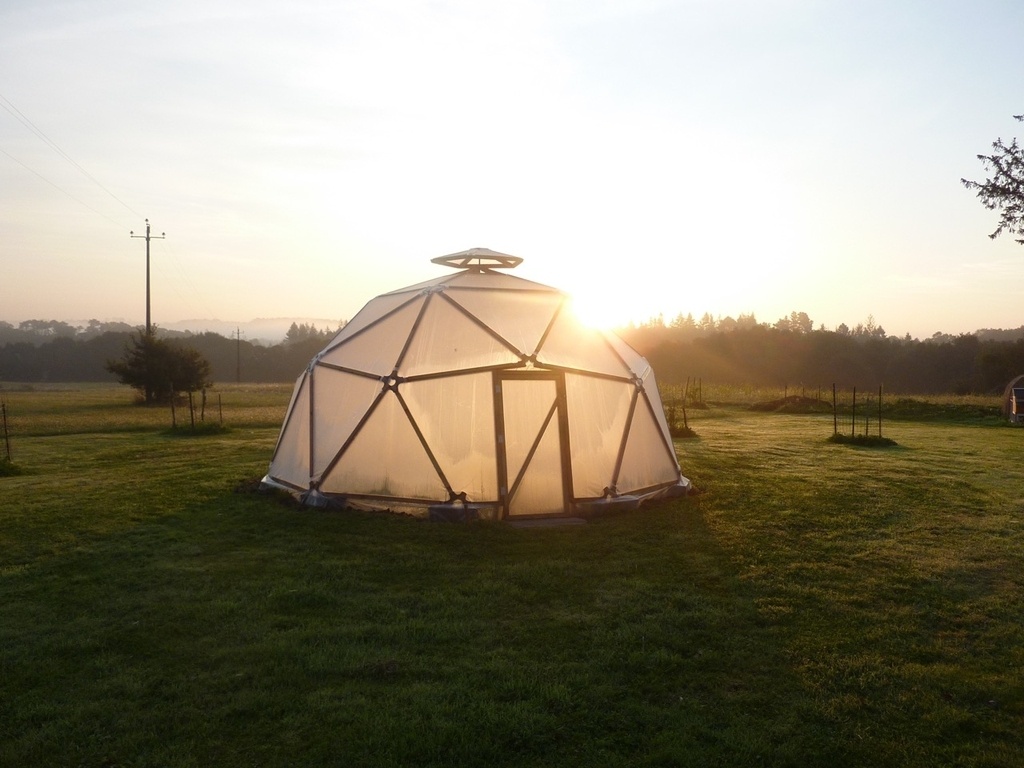

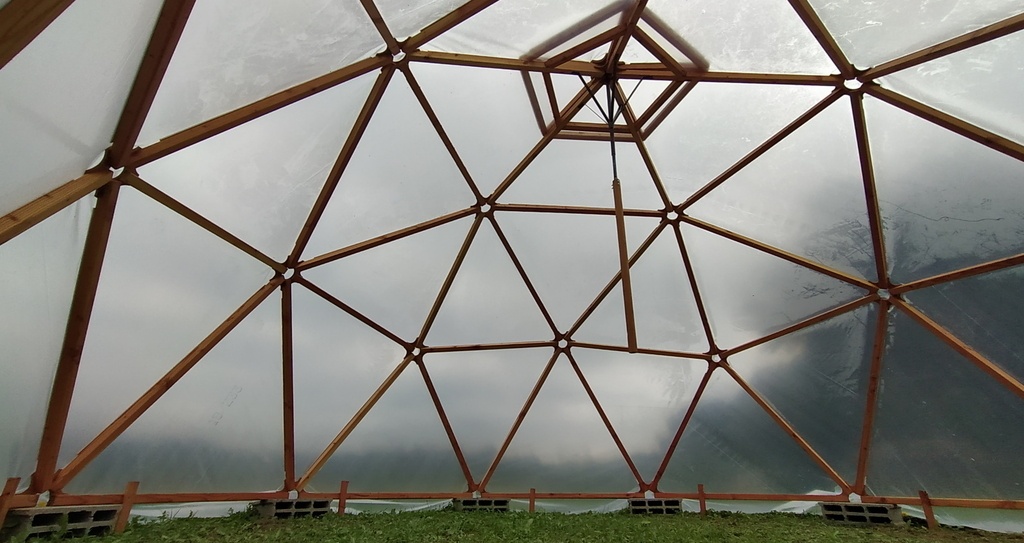

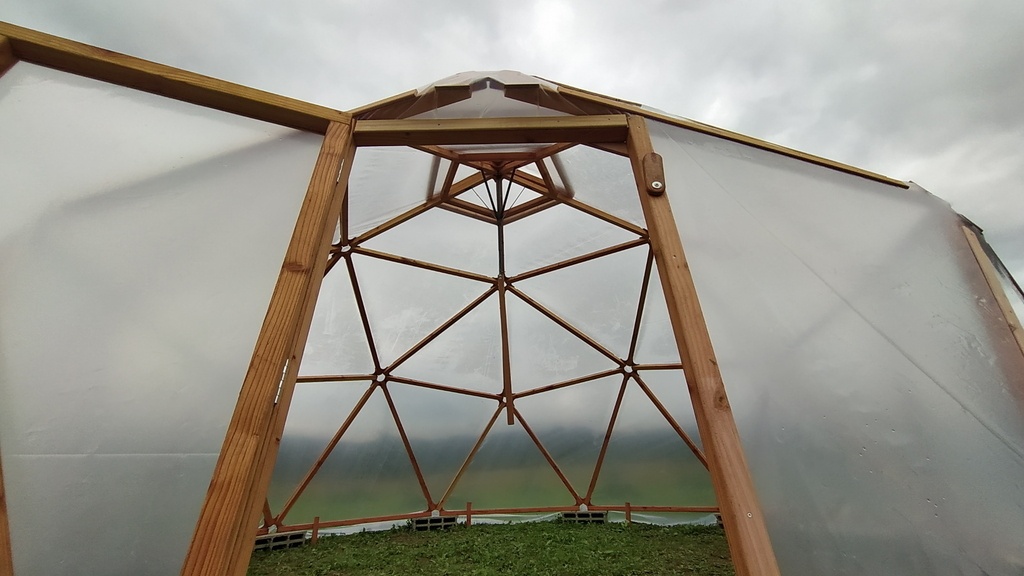

Dôme géodésique de fréquence 2, diamètre 5m, réalisé en Douglas (45x45mm), connecteurs en contreplaqué 10mm CTBX.
Bâché avec bâche horticole 200 microns pour utilisation comme serre.
Publications associées
Licence
Autres créations de
L'Odyssée du Bois
Voir aussi
Discussions
Peux-tu nous montrer les connecteurs ? Comment la bâche est-elle fixée ?
Joli ! On aimerait effectivement des détails techniques
Bonsoir,

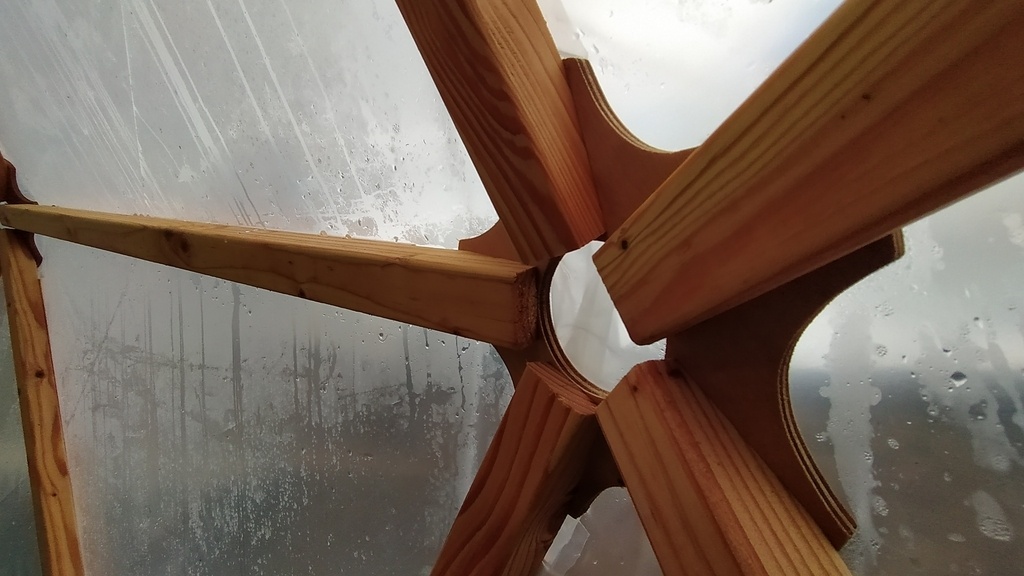

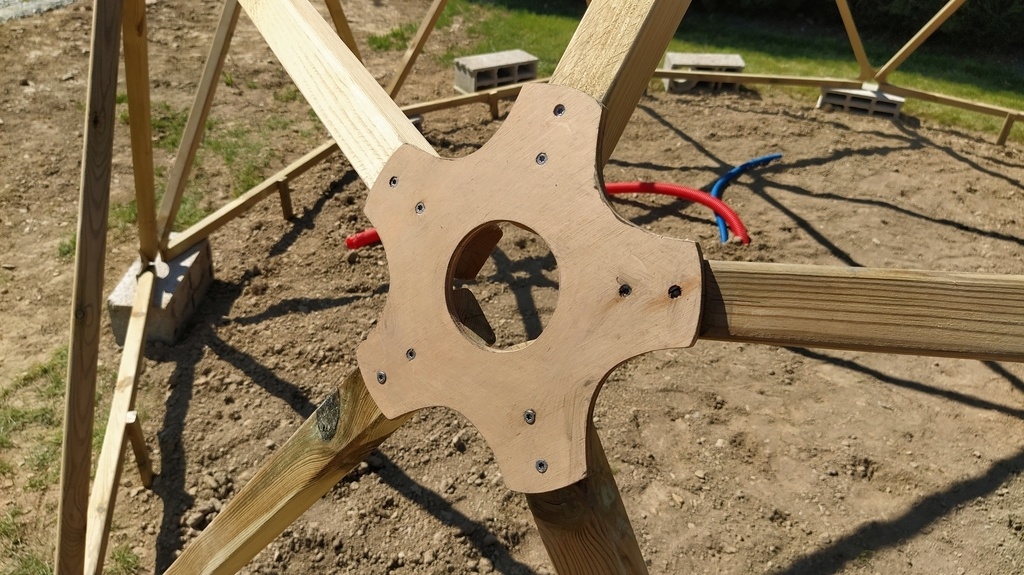

Voici deux photos plus serrées des connecteurs.
La bâche est positionnée tendue, avec des agrafes sur les membrures puis plaquée à l'aide de latte de 6mm vissées dans les membrures.
Merci! Simple et efficace!
Sympa ! C'est quoi la fréquence ?
Fréquence 2
Oui, pardon, je voulais dire "c'est quoi la fréquence d'un dôme ?"...
C'est en quelques sorte la façon dont il est divisé.
Il y a des exemples sur ces pages :
Tu verras que plus la fréquence est élevée plus le dôme se rapproche d'une sphère
Merci !
Superbe,cela donne envie de vous copier
Quel est le système de fermeture de la ventilation haute
Encore bravo
J'aime beaucoup besoin de beaucoup de main d'œuvre pour monter ça ?
Je compte généralement une grosse demi journée pour le montage et une journée pour le bâchage, le tout seul.
L'Odyssée du Bois wow c'est super ça !
Belle initiative !
Peux-tu nous faire un détail sur ton système d’aération haut ?
Les bois sont bien isolés pour ne pas être en contact avec les blocs béton ? J’ai l’impression de ne pas voir d’espace.
J’aurais bien vu des boulons inox pour assembler les connecteurs. Les vis me paraissent parfois un peu légères pour cette utilisation, même si je sais que ce type de structures se contrevente très bien.
Bonne continuation pour la suite.

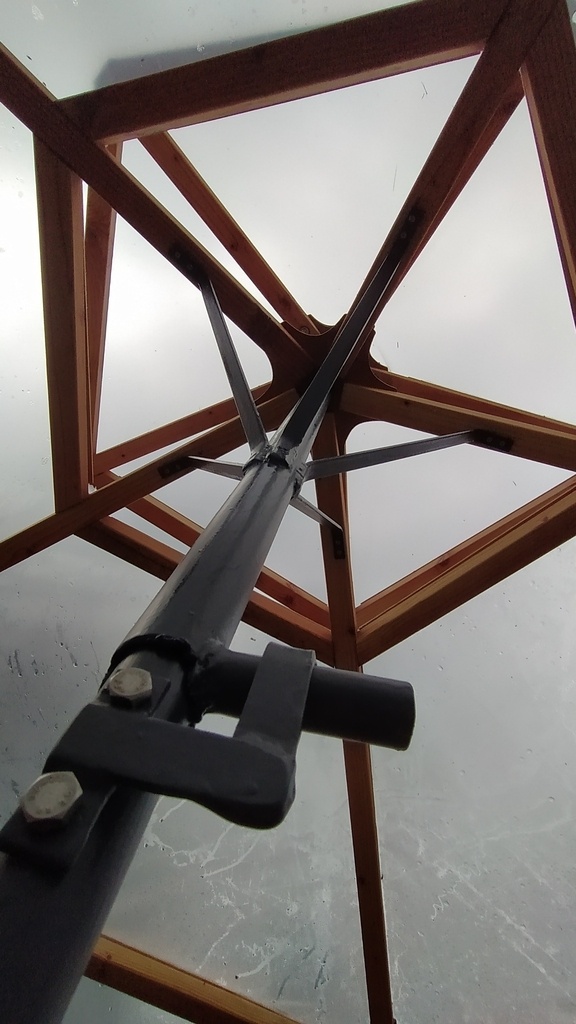

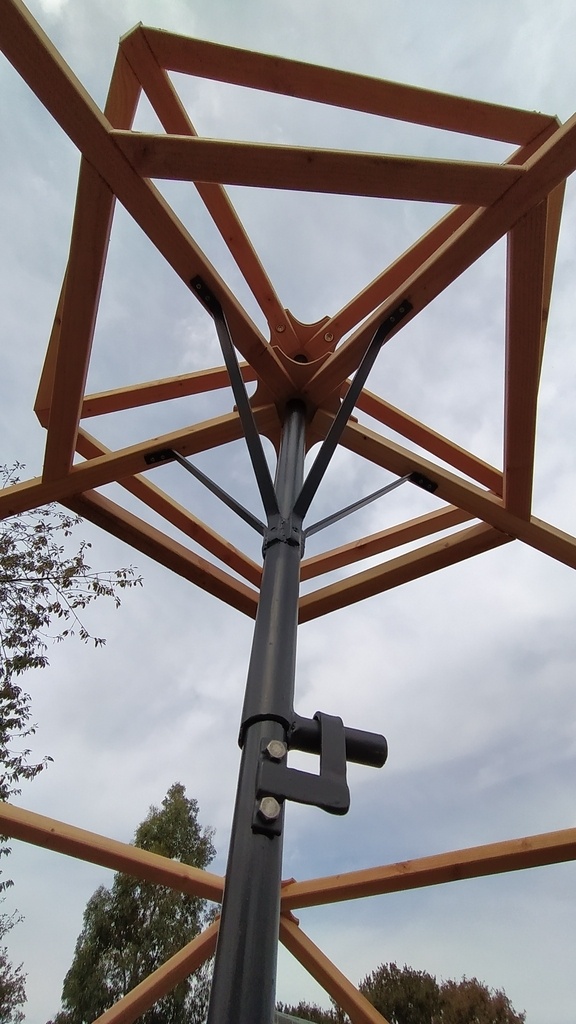

Voici des photos rapprochées du système d'aération.
Une petite animation est aussi disponible sur mon site : odb.bzh/domes-...34-d19248f4f844
Merci pour les détails.
Bien vue le système, simplement un tube qui coulisse dans un autre avec son crochet pour le bloquer en position haute.
Simple et efficace : thumbsup :
Génial j'adore. Bravo!
Très belle réalisation ! Combien d’heures de travail ???
Au final quelle est l’utilisation de la géode ?
Félicitation.
Jean-Paul
Environ 3 jours de boulot, de la fabrication au bâchage.

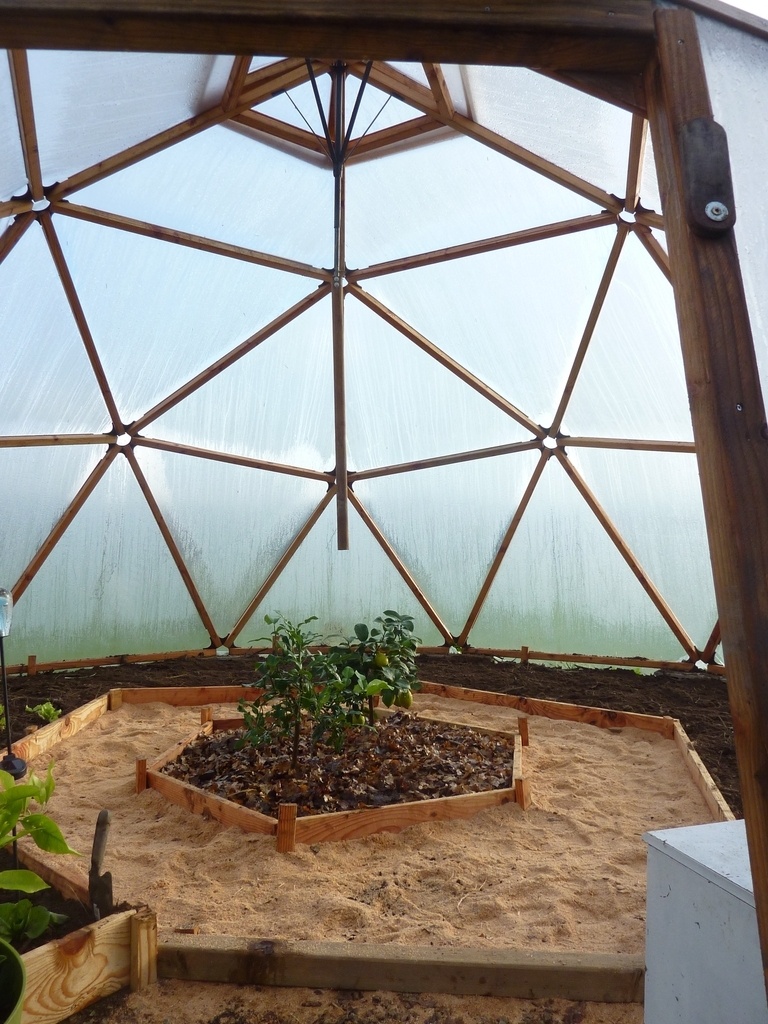

C'est une serre
Le site sur wix est bien , simple , conviviale, clair.
Franchement bien ces dômes !!!
Merci! Une nouvelle page pour la présentation des dômes et de ses différentes options est en cours de réalisation !
Salut
Tu es dans quelle région ?
J’ai un peu peur du vent chez moi
Jean-Paul
Le fameux vent tripotant qui soulève les jupes.
(ça ne fait pas avancer le sujet mais bon)
Je suis basé en Bretagne.
Validé sur une quinzaine de dômes en Bretagne et Loire Atlantique.
La forme sphérique aide: plus il y a de vent plus elle est plaquée au sol. Il faut juste s'assurer que le vent ne s'engouffre pas en dessous en enterrant la bâche.
