David8

Petits bolides


Bonjour

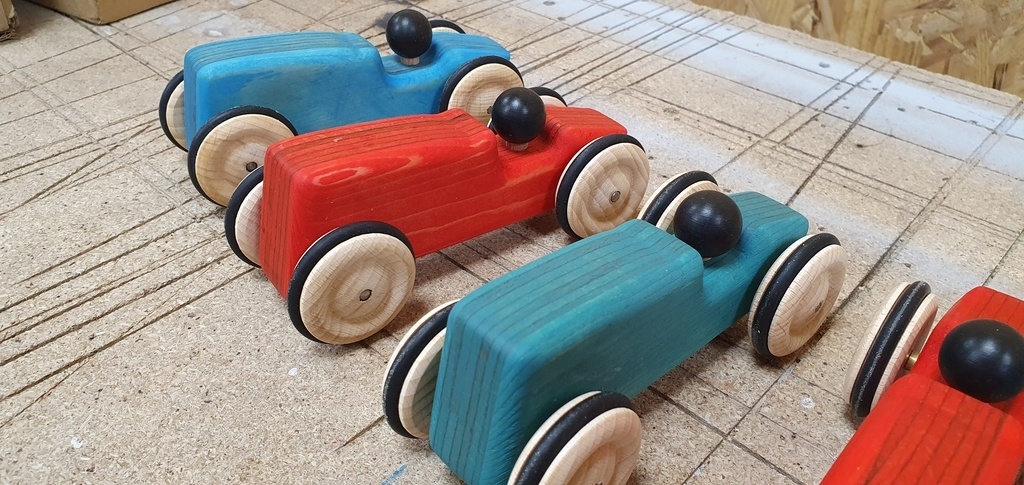

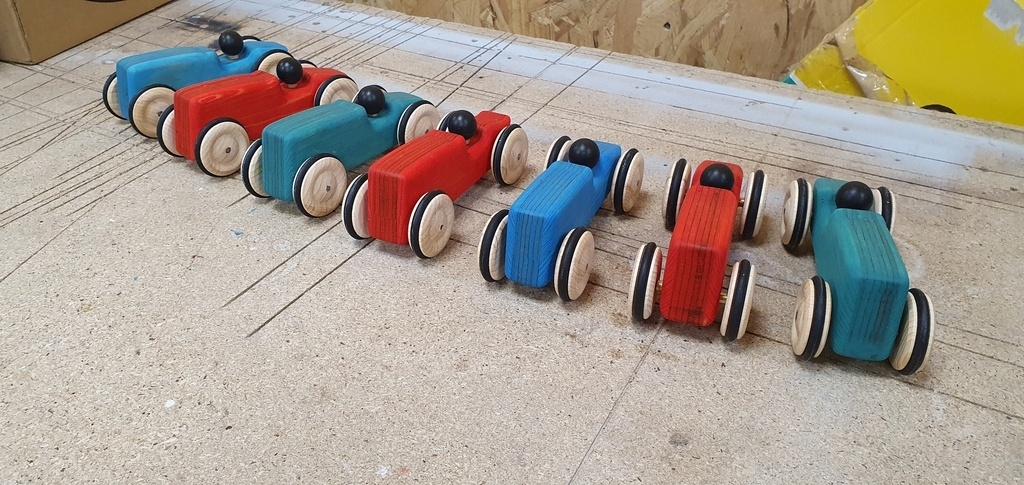

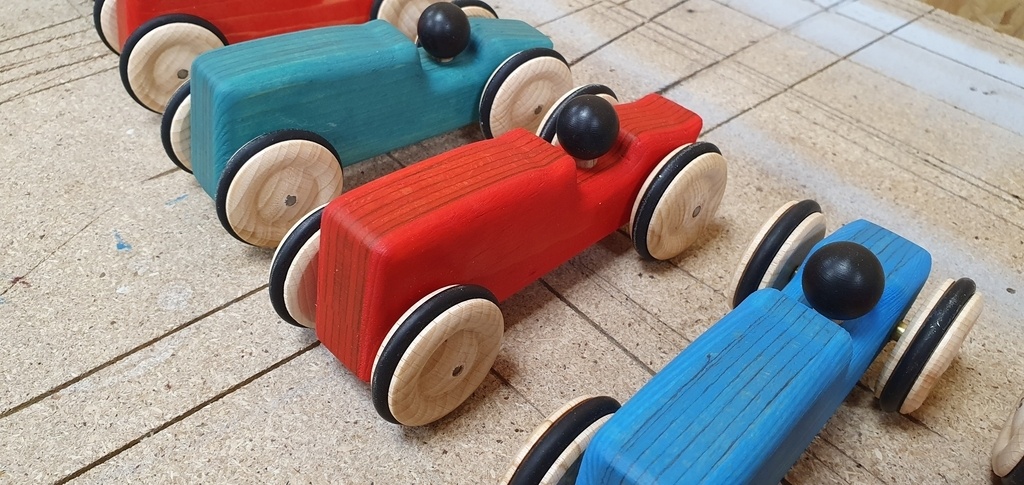

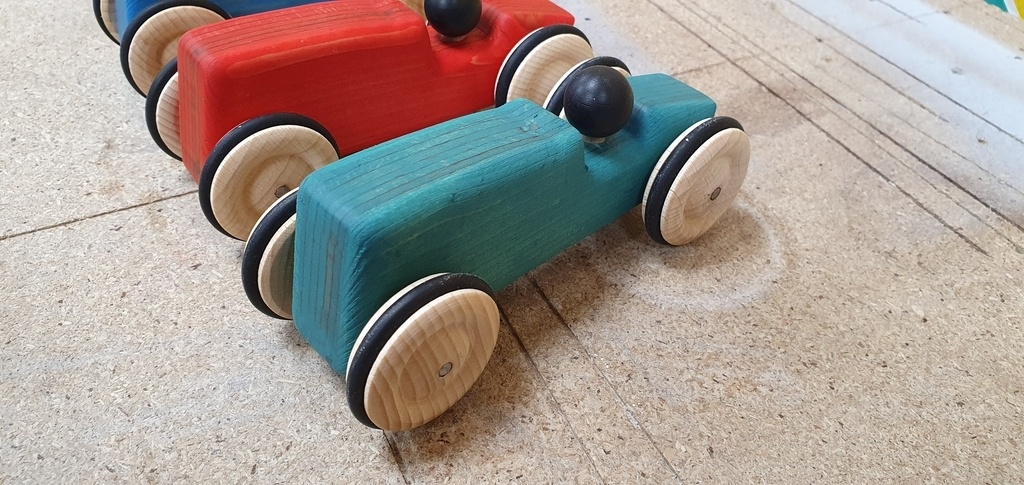

Une série de petites voitures pour, je l’espère, la joie des petits !

c'est un empilement de baubuche (multiligne de hêtre) avec du résineux très clair et tendre sur les flancs (probablement du pin)

j'ai dessiné et fabriqué la voiture mais j'ai acheté les roues et la boule qui sert à faire la tête du pilote.

En 2 mots sur le process : 3d -> impression échelle 1 -> gabarit(mdf) -> défonçage sous table des blocs préalablement découpés, collés et dégrossis -> ponçage et finition

Passez de bonnes fêtes de fin d'année.

David

Mis à jour

Publications associées


Discussions

David8 a publié la création "Petits bolides".
il y a 3 ans
Kentaro
( Modifié )

Oooh!!!

David8

😉 merci

HBM
( Modifié )

Super, très minutieux comme boulot....
Très belle réalisation qui va faire un heureux pour Noël
Donne tes sources, merci
Hervé

David8

Bonjour Hervé

Merci pour ton retour.
Tu ne crois pas si bien dire, ma fille se balade partout avec, elle est même partie dormir avec hier soir 😁 c'est une belle récompense pour moi.

Quand tu parles des sources, tu veux parler des plans ou du site pour les roues ?

Dans le premier cas je peux fournir un step et une capture d'écran de l'esquisse principale (je n'ai pas fait de mise en plan)
Dans le 2ème cas c'est toutpourlejeu.

Bonne journée
David

HBM

Salut David
Oui un fichier step ça me va.
Mais je pense que tu peux déposer ça dans la rubrique plan pour la communauté.
Super pour ta fille, je me doutais
qu´un enfant ne pouvait pas résister 😀
Bye et bon dimanche
Hervé

David8

Salut Hervé

pas possible de mettre un step, j'ai mis un stl ainsi qu'un pdf de l'esquisse principale.

Amuse toi bien 😉

boikar
( Modifié )

salut david,

c'est top cette jolie creation. tu nous dirais comment tu as fixé les roues ?

belle journée

David8

Bonjour Bolkar

bien sur avec plaisir. D'autant plus que c'est le point qui m'a demandé le plus d’effort de réflexion.

La solution la plus simple eut été de simplement percer le bois et y glisser un petit axe métallique (ou bois d’ailleurs).
Mais je ne voulais pas qu'il y ait un jeu important avec l'axe qui glisse dans le bois. Je trouvais cela disgracieux et je me suis dis que les roues allaient user la couleur et le bois prématurément.
En rapprochant les roues de la voiture, je réglais le problème de roues non alignées et du jeu important mais je changeais trop, à mon gout, l’esthétique de la voiture et je ne résolvais pas le problème d'usure par frottements.
J'ai pensé à pas mal d'idées un peu farfelues à base de rondelles autobloquantes et autres clips mais j'ai doucement glisser vers une solution d'entretoise puis finalement de palier, très simple à mettre en œuvre et largement suffisant pour garantir que la voiture roule bien. Le bout du palier frotte un tout petit peu sur la roue mais franchement avec un léger jeu, aucun problème.

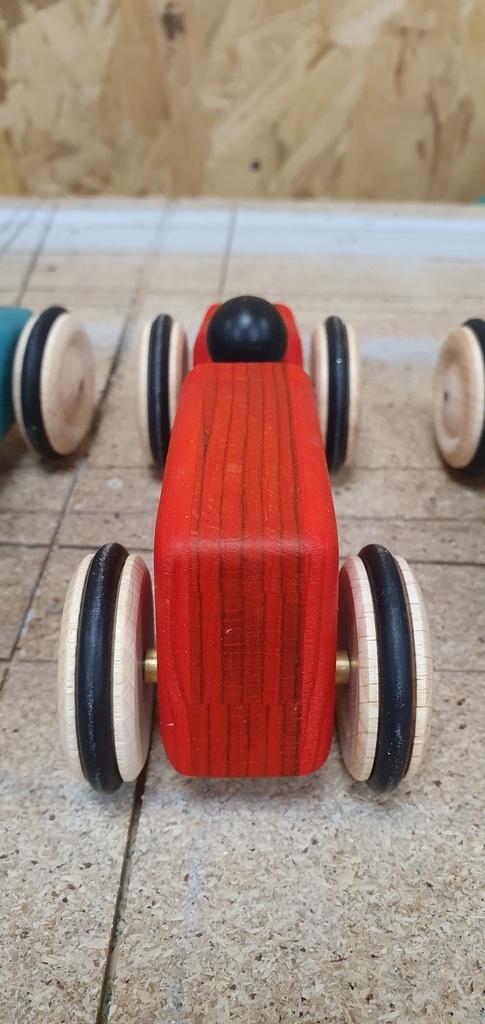

Donc en résumé j'avais un petit tube de laiton diam 8 qui pouvait contenir l'axe d'acier de diam 4 que j'avais acheté pour l'occasion.
J'ai coupé des tronçons de tube de 36mm, et des axes de 56 mm.
j'ai percé à 8mm dans la voiture en essayant d'être le plus perpendiculaire possible, d'ailleurs j'aurais du préparer un gabarit de perçage car j'ai du faire quelques ajustements par la suite.
J'ai ensuite collé les tubes dans la voiture (à peine utile car montage assez serré) et les roues sur les axes avec de la colle à bois, on verra bien dans le temps. Je n'ai pas de grosses convictions sur la tenue métal/bois avec de la colle à bois mais les essais que j'ai fait au préalable n'avaient pas l'air mauvais alors il sera toujours temps de basculer sur une colle plus adaptée si besoin.

N'hésite pas si tu as besoin d'autres détails.

Bonne journée
