dh101083

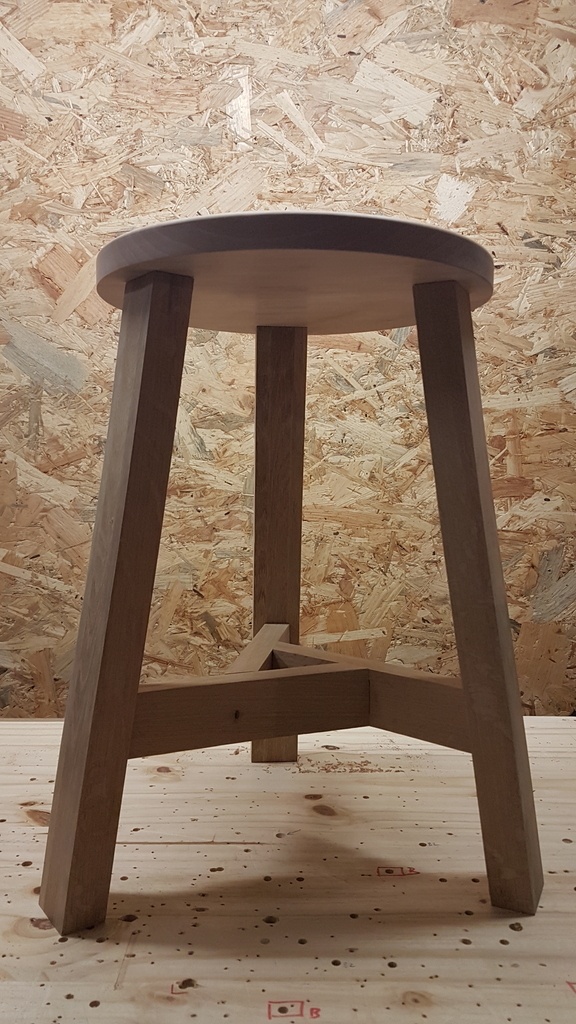

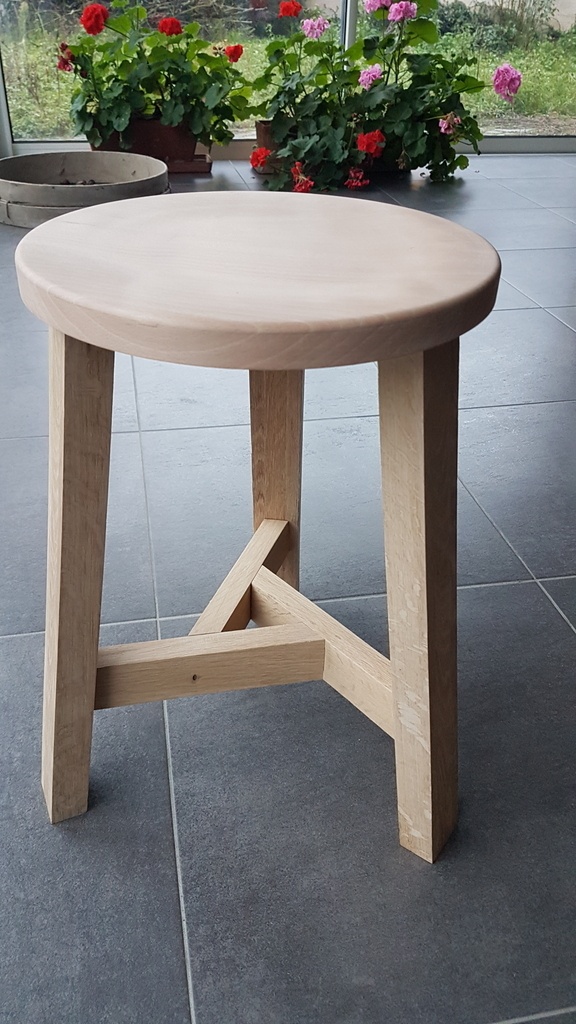

Tabouret à 3 pieds (mon défi technique)


Réalisation d'un tabouret aperçu sur le net.

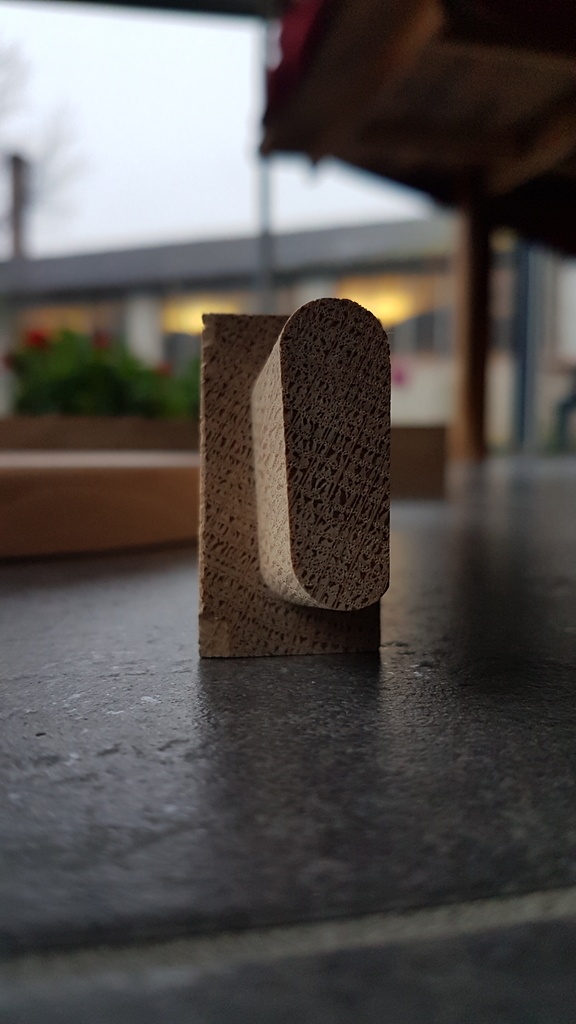

Ce fut beaucoup de premières pour moi : rabotage, collage, tenon/mortaise, ...

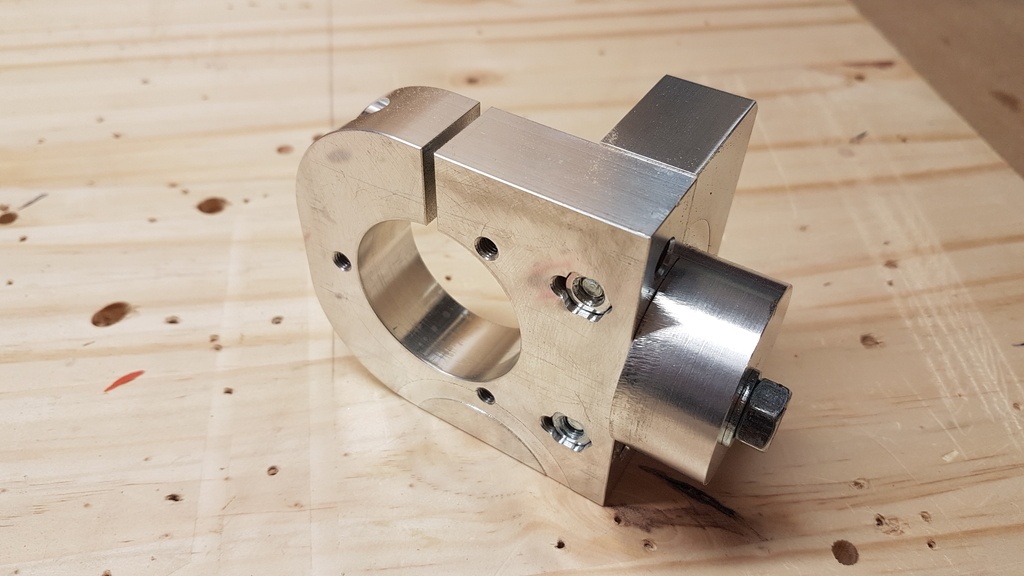

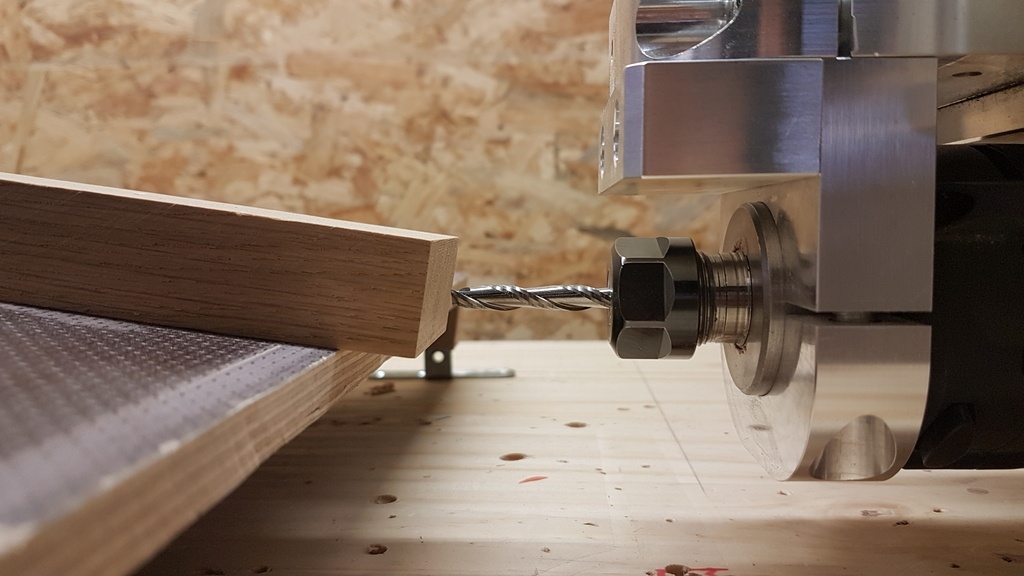

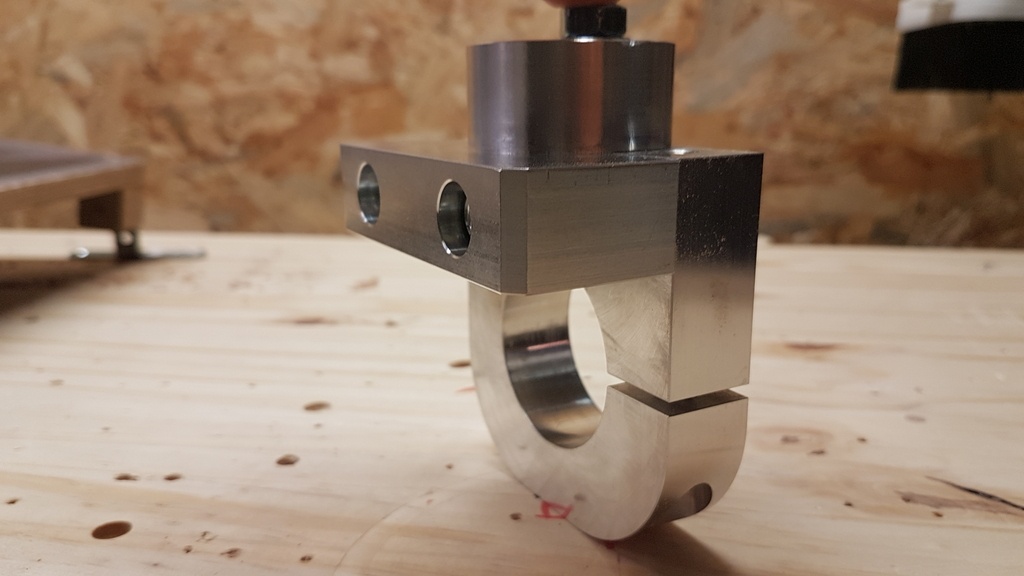

Ce fut l'occasion de créer un adaptateur pour coucher ma fraiseuse sur ma CNC (rotation de 90°, X devient Z et Z devient X) pour permettre le travail des bois en bout pour les tenons. Une réalisation que j'ai faite en Aluminium (encore une première). Un second profil du logiciel de pilotage (Eding CNC) me permet de ne pas faire de modification de câblage des moteurs. Ça en simplifie à l'usage maintenant que les réglages sont faits.

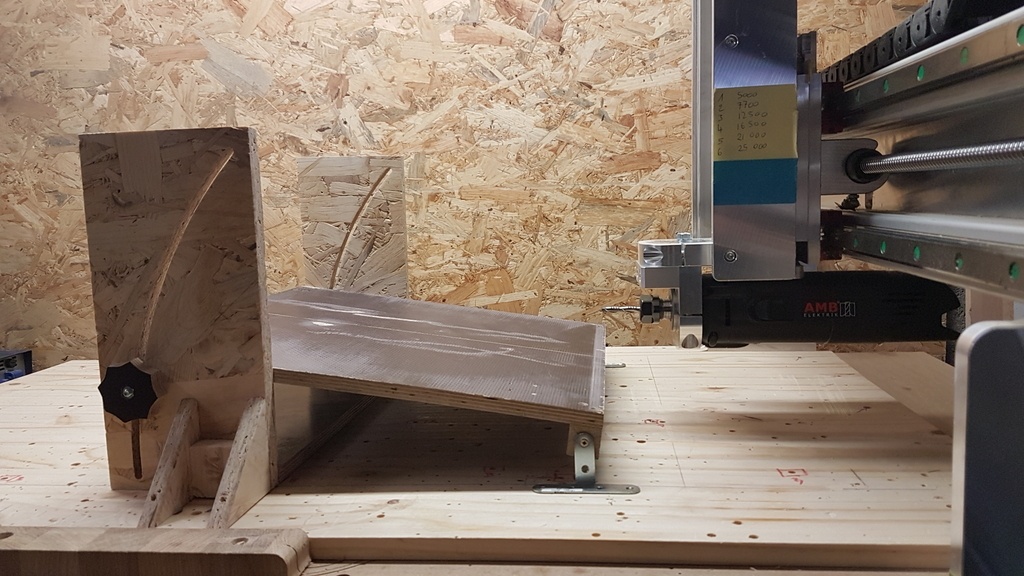

Je me suis confectionné un plan inclinable afin de gérer les angles des tenons. Une découpe à la CNC de triangles de gabarit pour les angles a été faite pour ne pas me préoccuper de la valeur exacte et la mesure de ces angles.
Défi technique réalisé ! Il ne reste plus qu'à coller le tout.

Mis à jour

Publications associées


Discussions

dh101083 a publié la création "Tabouret à 3 pieds (mon défi technique)".
il y a 3 ans
J62

belle réalisation mais je ne comprend rien au jargon technique de la CNC.

Kentaro
( Modifié )

Joli tabouret! Tu peux nous montrer l'adaptateur pour modifier les axes ?

dh101083

Je suis allé faire des photos. N’hésites pas si tu as des questions.

Kentaro

dh101083 Ah oui, c'est ingénieux!
