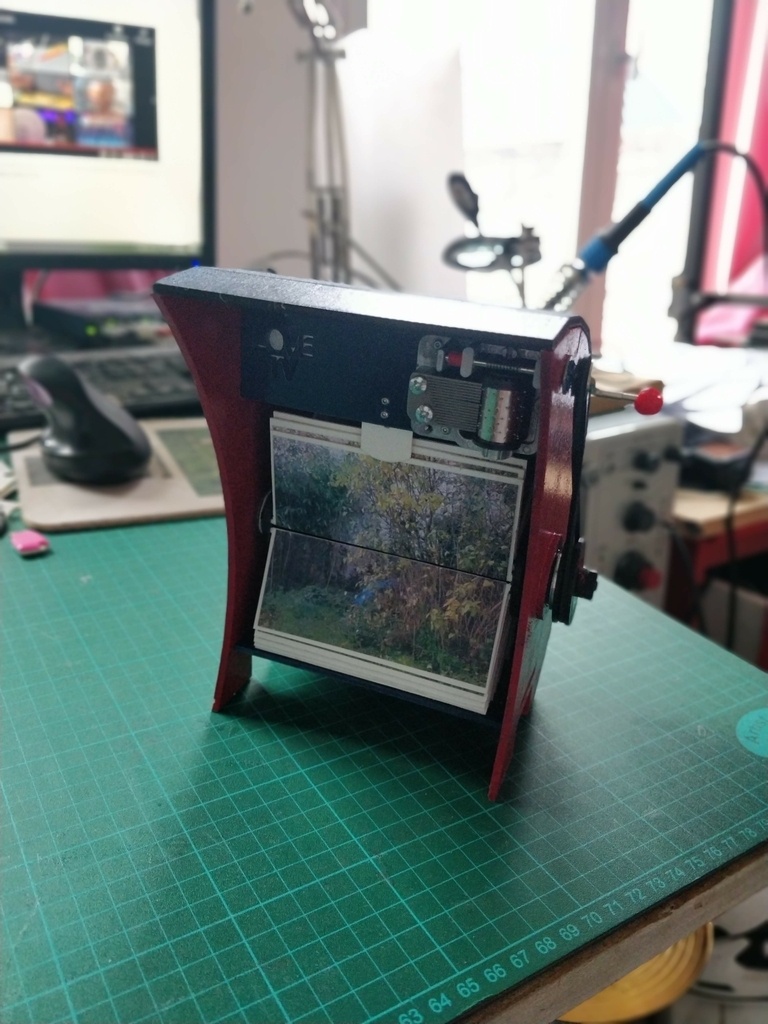

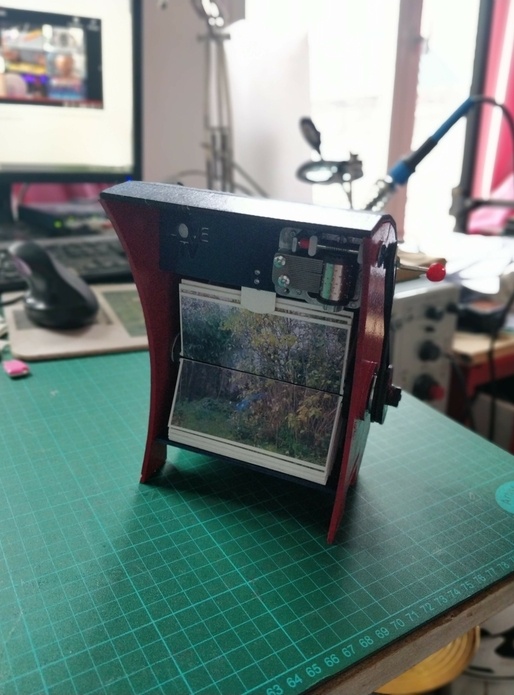

Après avoir vu la "Machine merveilleuse pour déclarer son amour" par Kentaro, j'ai voulut en faire une pour ma chérie a ma sauce et en rajoutant une petite boite a musique.
Un mutoscope fait défiler les images rapidement pour que la persistance rétinien reconstitue un film.

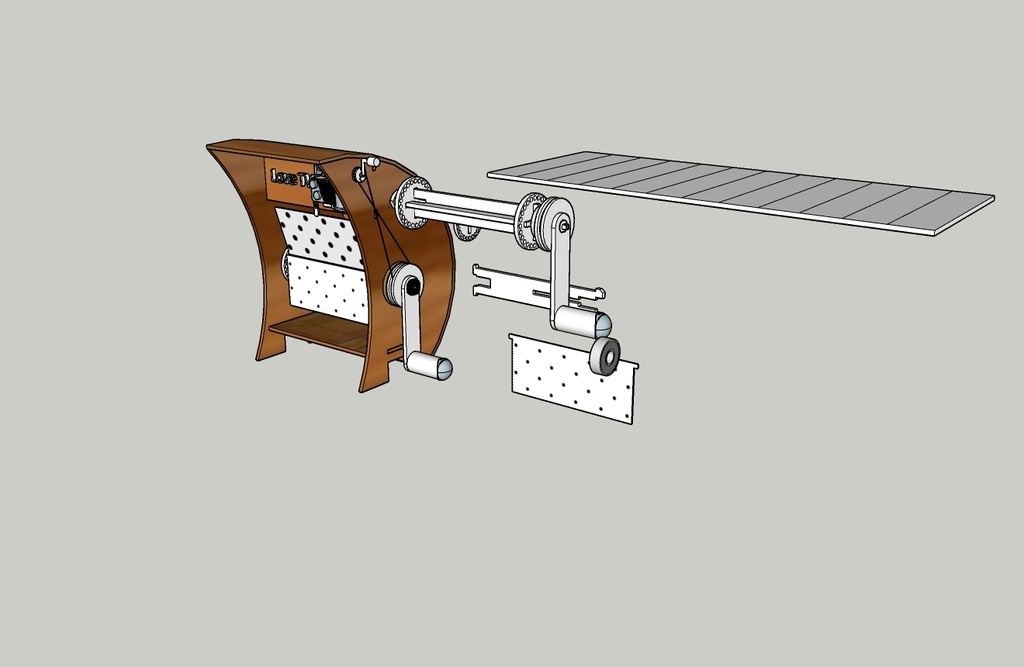

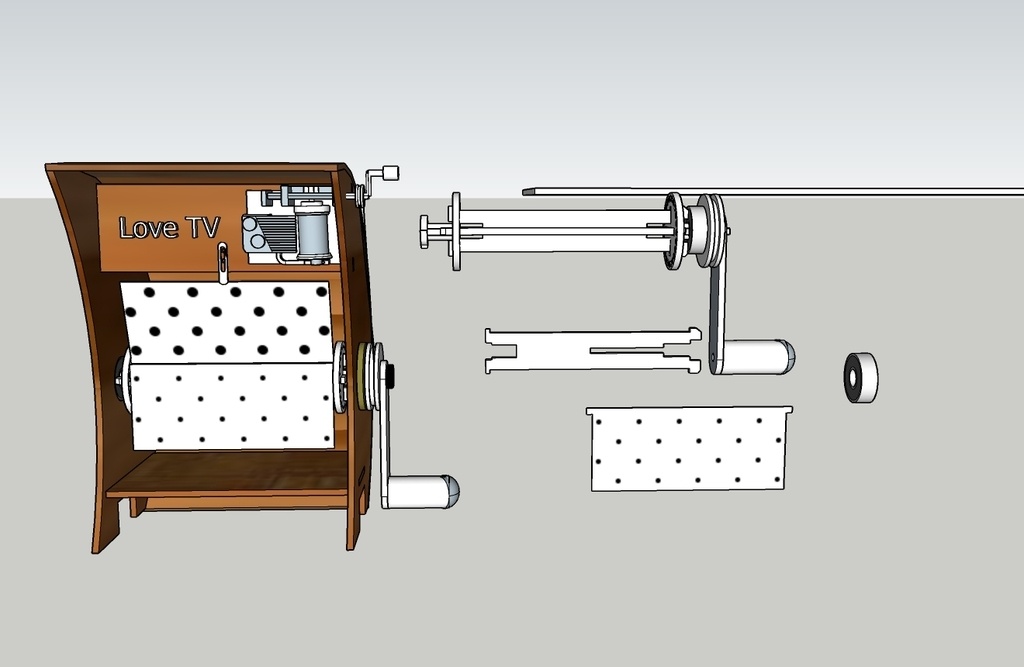

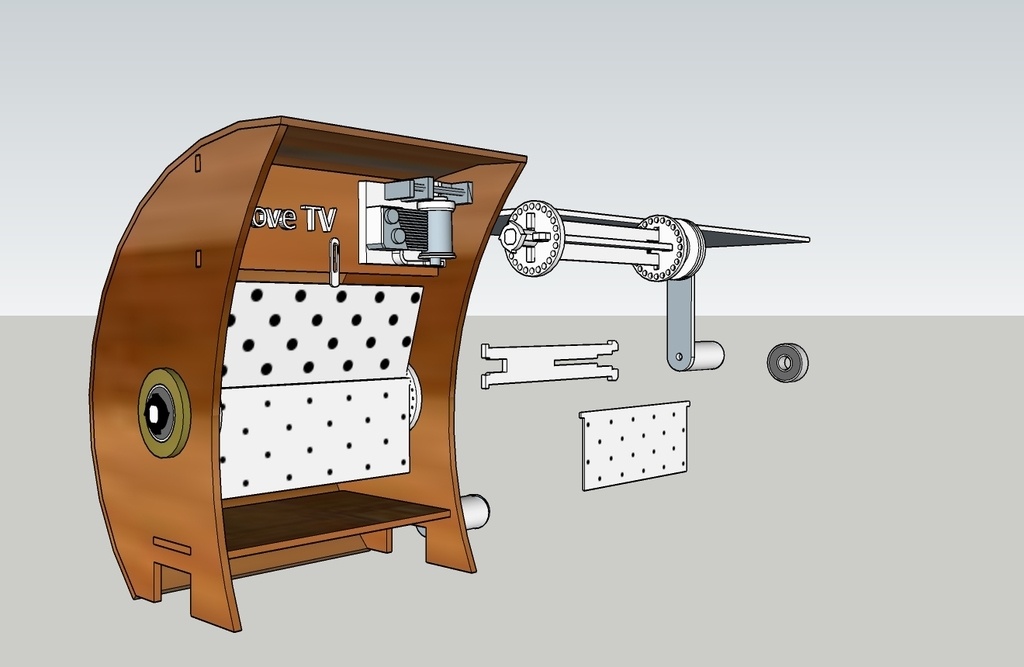

J'ai commencé par faire les plans sur sketchup

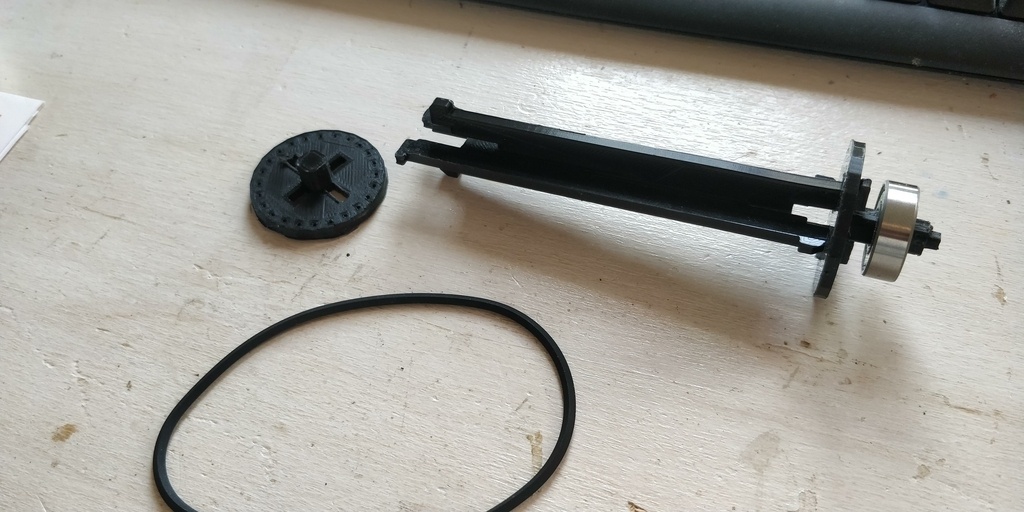

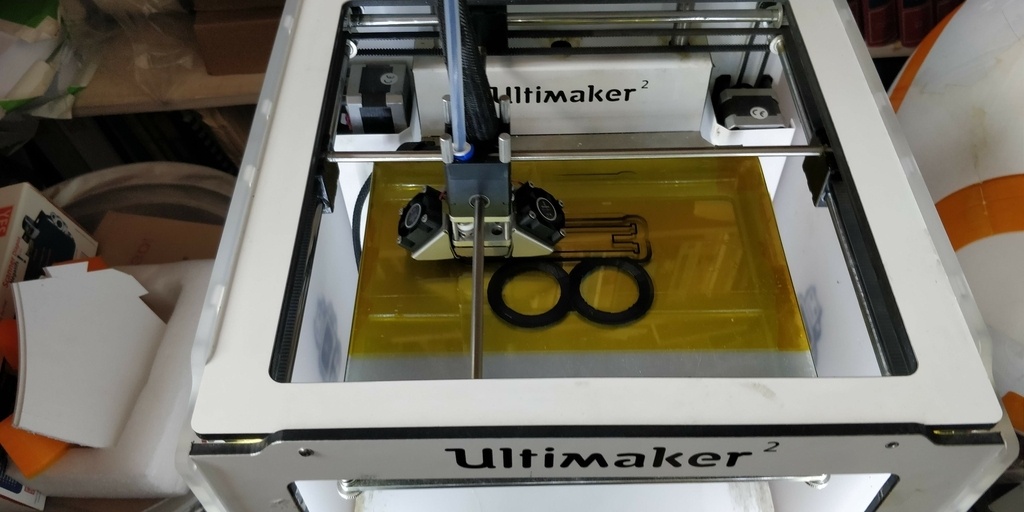

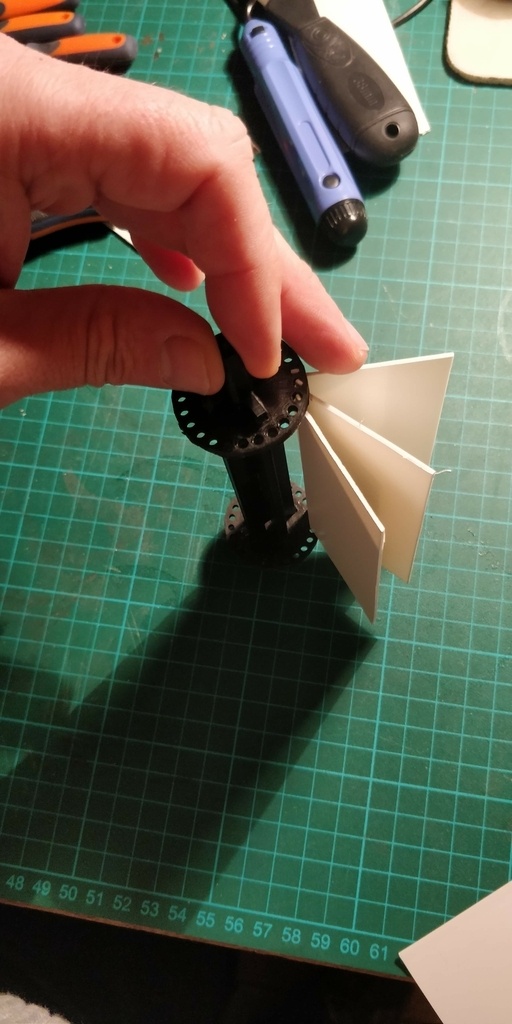

J'ai ensuite imprimer les pièces qui feront défiler les images et poulie (pour la boite a musique)

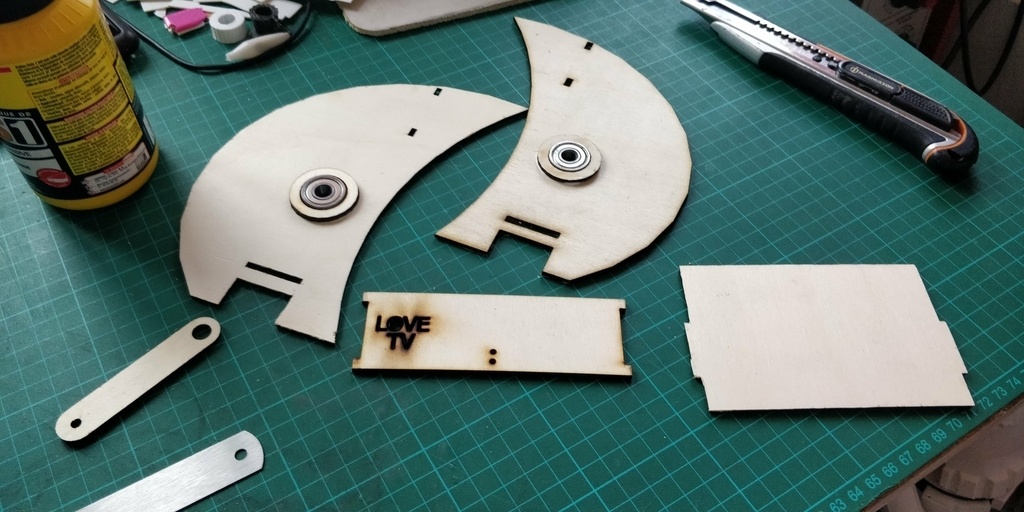

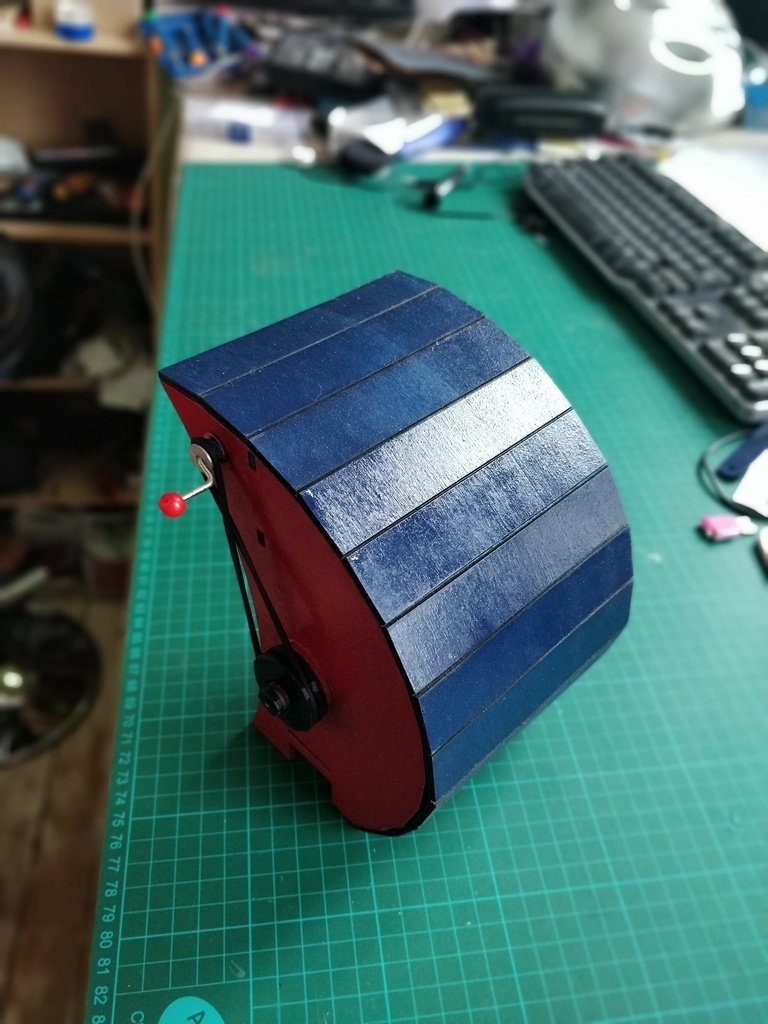

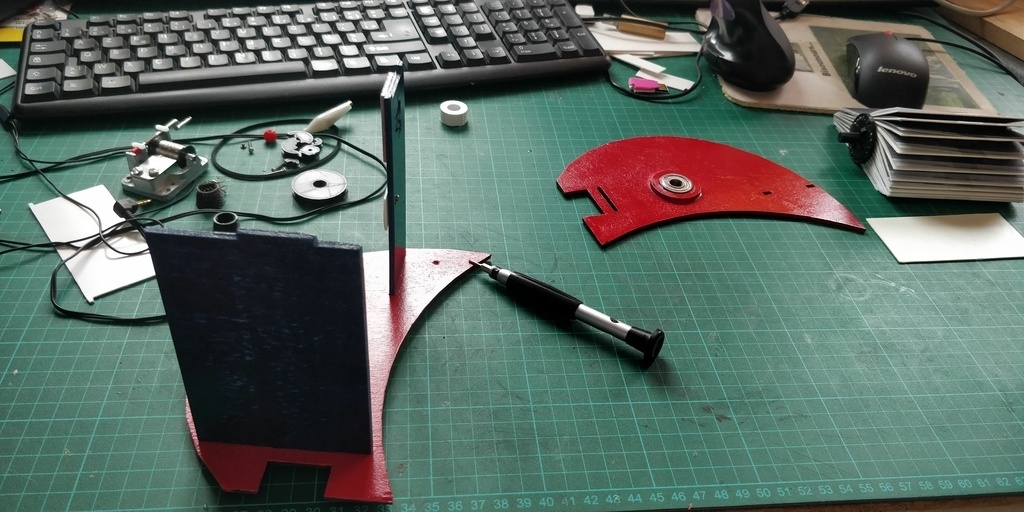

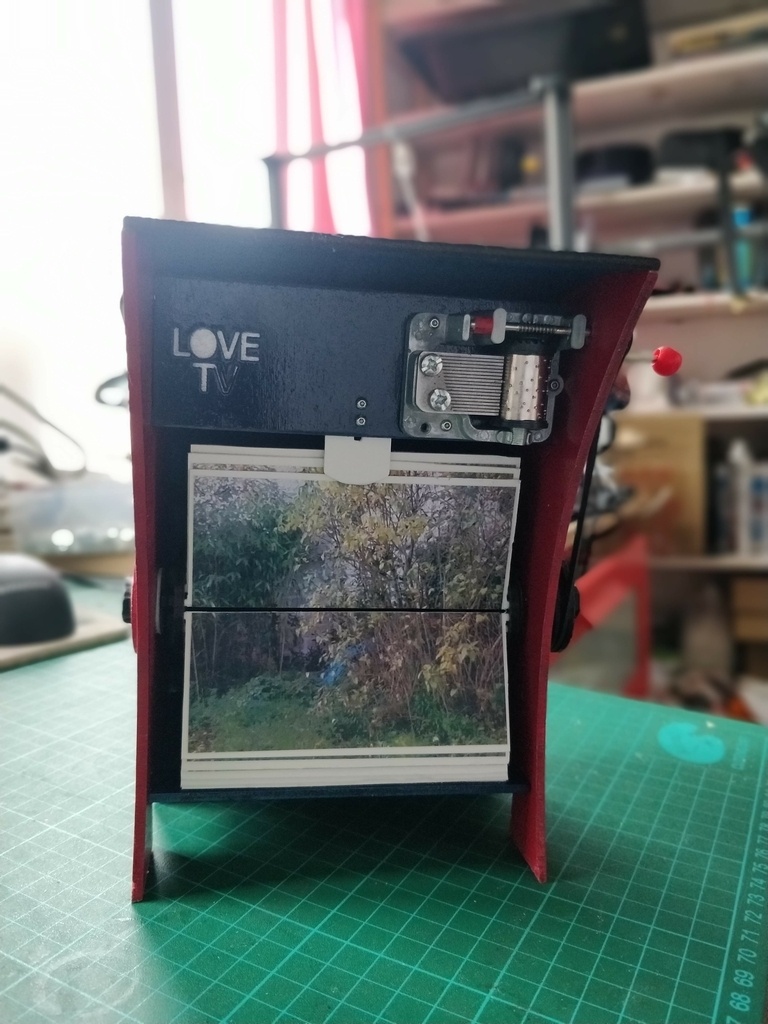

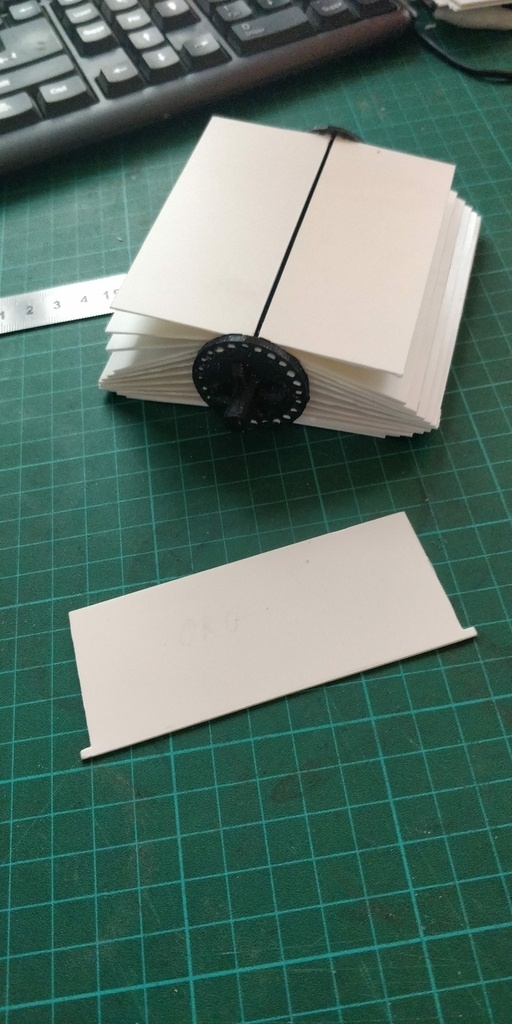

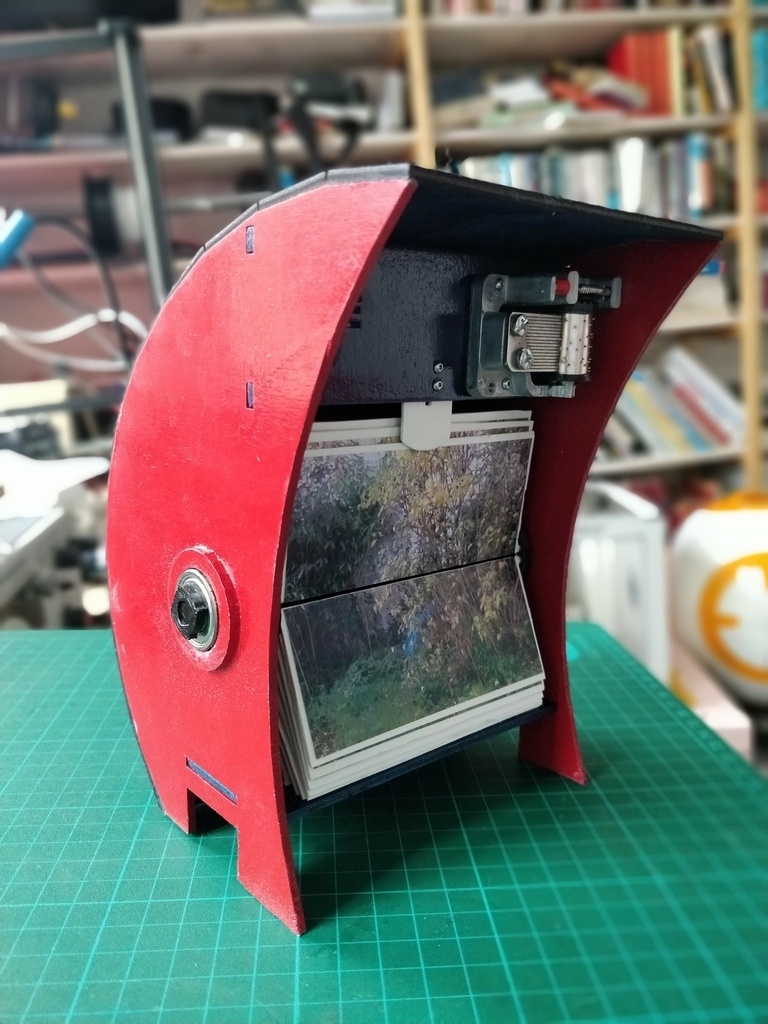

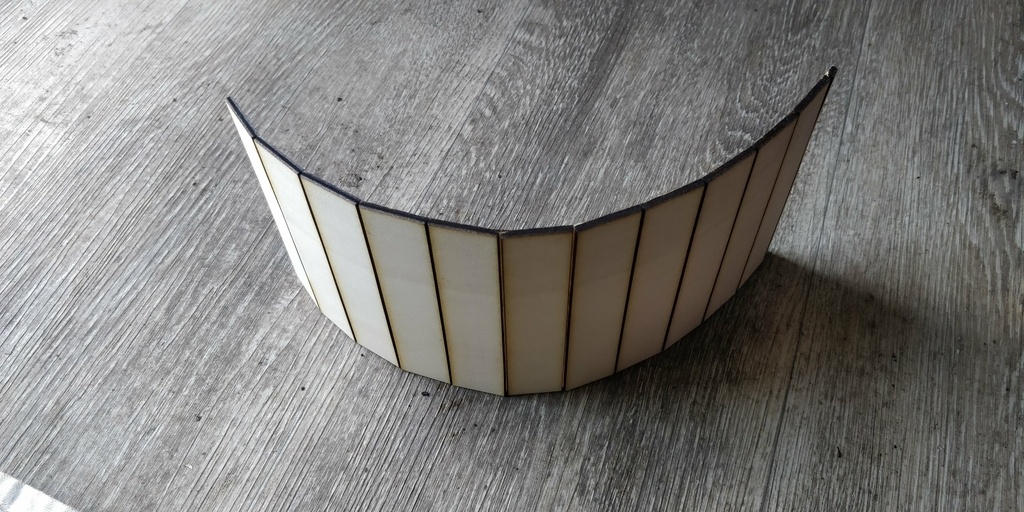

puis découpé du contre plaqué pour faire le boitier (un peu en forme de borne arcade) et peinture. Le support des image a été découpé dans du styrène de 1mm

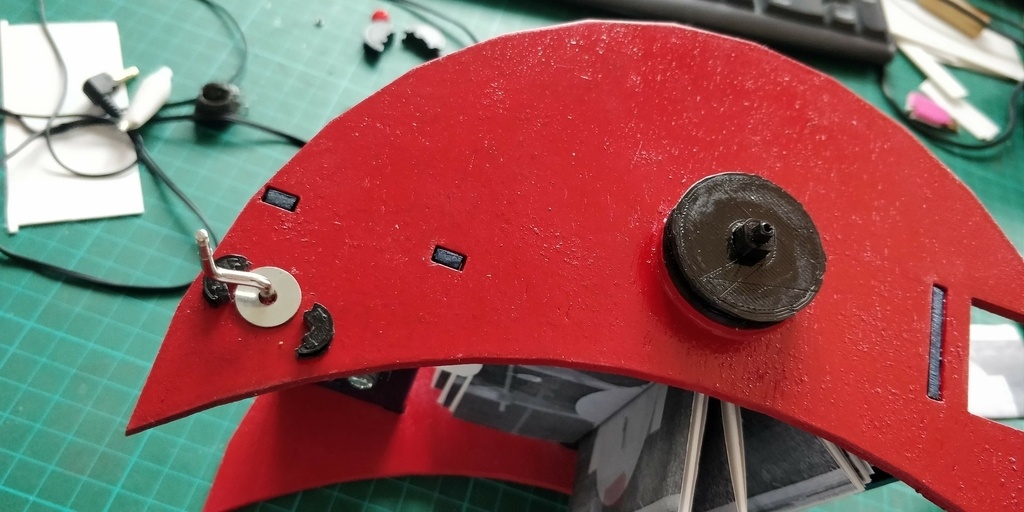

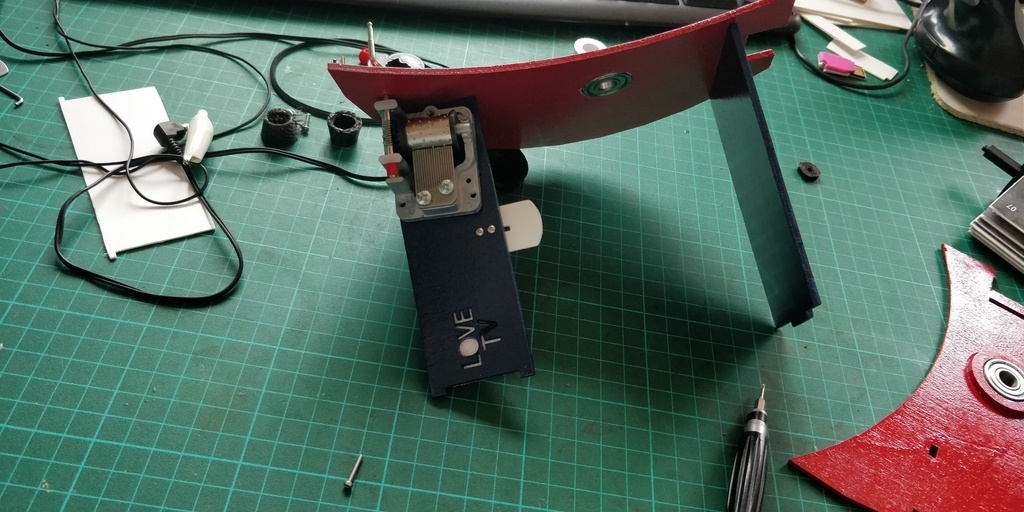

on assemble le tout sur roulement a bille et l'on met une courroie pour faire défiler les photos et jouer de la musique.
C'était très sympas a faire et concevoir, un grand merci a Kentaro et Erebor pour leur précieux conseil :-)
Publications associées
Licence
Discussions
You did it! Trop génial!!
(je pense que si tu mets un "plectre" plus souple, cela fera moins de bruit)
Merci
Ce n'est pas le "plectre" qui fait du bruit mais lorsque la photo "tombe" et choque la photo du dessous, je devrais peut être rajouter un autre "plectre" en bas pour amortir la chute...
christoams Peut-etre coller un peu de feutre au dos des photos ?
Kentaro j'ai essayé mais ça n’atténue que très faiblement le bruit (en plus de faire moche!), je pense que c'est la matière (Styrene) qui pose pb, il faudrait que je trouve autre chose.
Il est trop bien! je rejoint Kentaro a propos du plectre.
Merci, comme je le disais ce n'est pas le plectre qui fait du bruit mais les plaques de styrène qui s'entrechoquent.
Excellent !!
Super projet, j'adore le côté low-tech, le "tout mécanique" avec la boîte à musique.
Bravo.
merci, depuis que j'ai fait ce petit projet, je me suis pris de passion pour les automates mécanique comme l'écrivain de Jaquet-Droz, je les trouves tellement ingénieux. A mon petit niveau j'essaie en ce moment de faire un moteur a ressort pour ensuite animer un mini automate (bon pour l'instant c'est pas gagné!!!)
christoams Aha, je suis curieux d'en voir plus, si tu sors d'autres petites mécaniques. C'est un monde qui me fascine, j'ai quelques idées en tête, mais passer à la réalisation demande courage, patience et aussi pas mal de déssin et d'étude du projet! À suivre … ;)

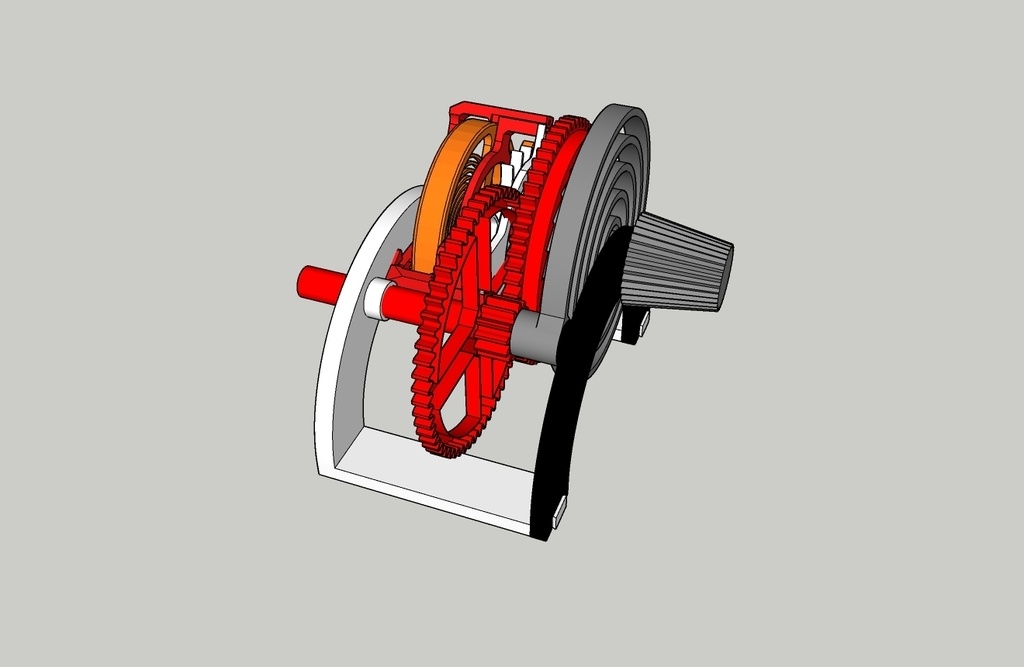

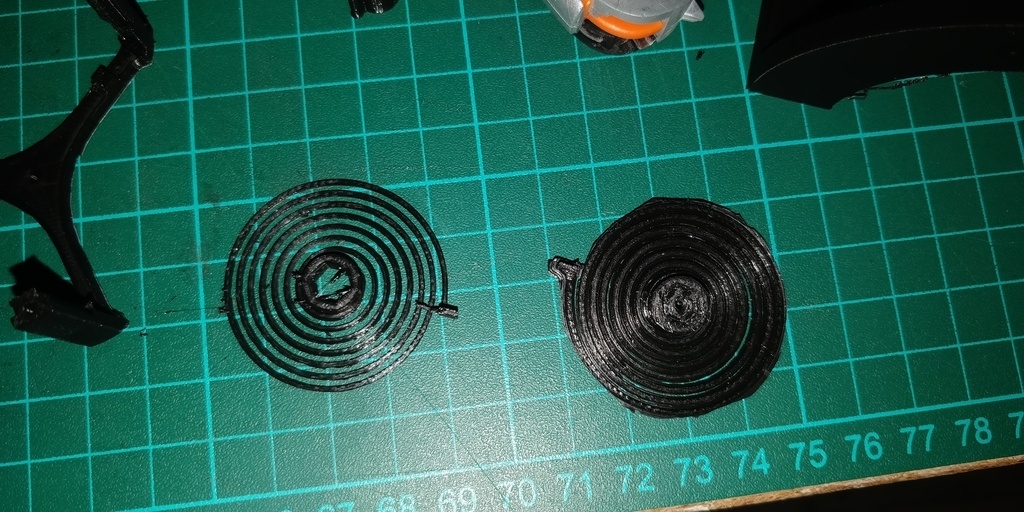

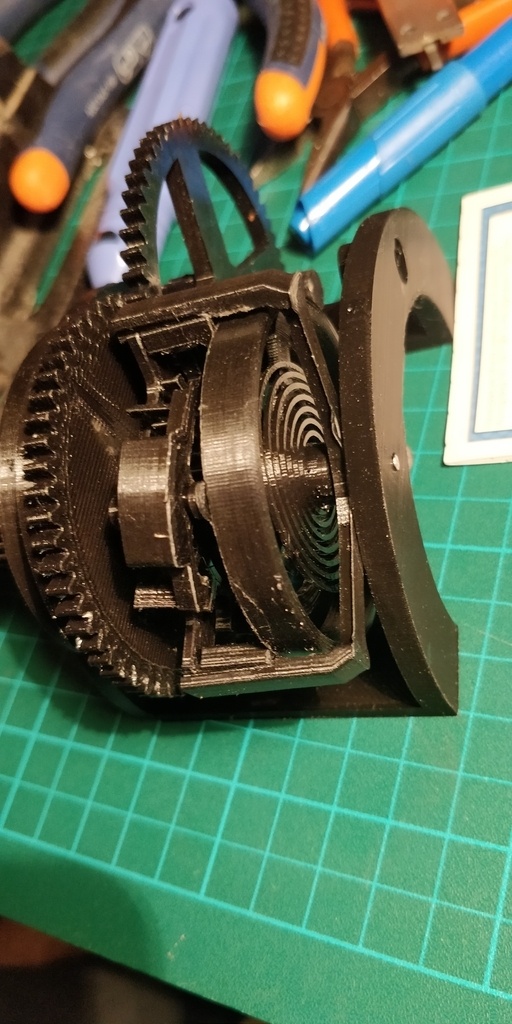

Corentintin Je viens de tester le moteur a ressort, ça fonctionne mais pas bien longtemps (10s avec un ressort en plastique, a voir avec un autre ressort)
youtu.be/mtg19SuFdfI
christoams Il y a un système de cliquet pour le freiner, ou c'est simplement le déroulement naturel du ressort en plastique ? Sinon, tu peux utiliser une roue à inertie, avec une ancre cliquet, comme sur une montre... et un ressort à force constante.
Kentaro non ce n'est que démultiplié par les engrenages, la roue par inertie peut être une bonne idée. L'ancre cliquet et son ressort devra effectivement être rajouté pour prolonger le temps de fonctionnement. Je présume que c'est la longueur du ressort a force constante qui détermine la vitesse de l'ancre, il faudrait que je prévois un système d'accroche réglable pour contrôler ça.
Plus je parcours le sujet et plus je suis épaté par toute les possibilités
Super intéressant! Avec un ressort en métal type horloge tu auras certainement plus d'autonomie (enroulement plus long). C'est prometteur en tous cas.
christoams Donc, en fait, ce sont les frottements, et l'inertie des engrenages qui limitent la libération du ressort.
Pour un système avec ancre, la vitesse de l'oscillation de l'ancre dépend de l'amplitude de l'oscillation de la roue à inertie (exactement comme un pendule).
Regarde aussi le principe des rotissoires qui ont aussi une roue à inertie.
Sinon, dans les voitures à ressort de mon enfance, le ressort était simplement retenu par une roue à dents, et une languette souple (plectre), qui faisait clic clic clic...
Kentaro ah ce fameux plectre!il y a déjà un mécanisme pour remonter le ressort avec 3 branches qui glisse sur une roue dentée (et qui fait un potin d'enfer!).
Je vais regarder les rôtissoires, merci pour ces infos.
Ça doit pas être évident à fabriquer/ajuster un échappement avec une ancre, mais c'est fabuleux si ça fonctionne.
Kentaro, toi qui a l'air calé : dans les boîtes à musique avec une remontoir et un ressort, "le frein" c'est le petit tourniquet avec des pales qui font beaucoup de frottement à l'air ?
Corentintin Oui, cela doit être ça.

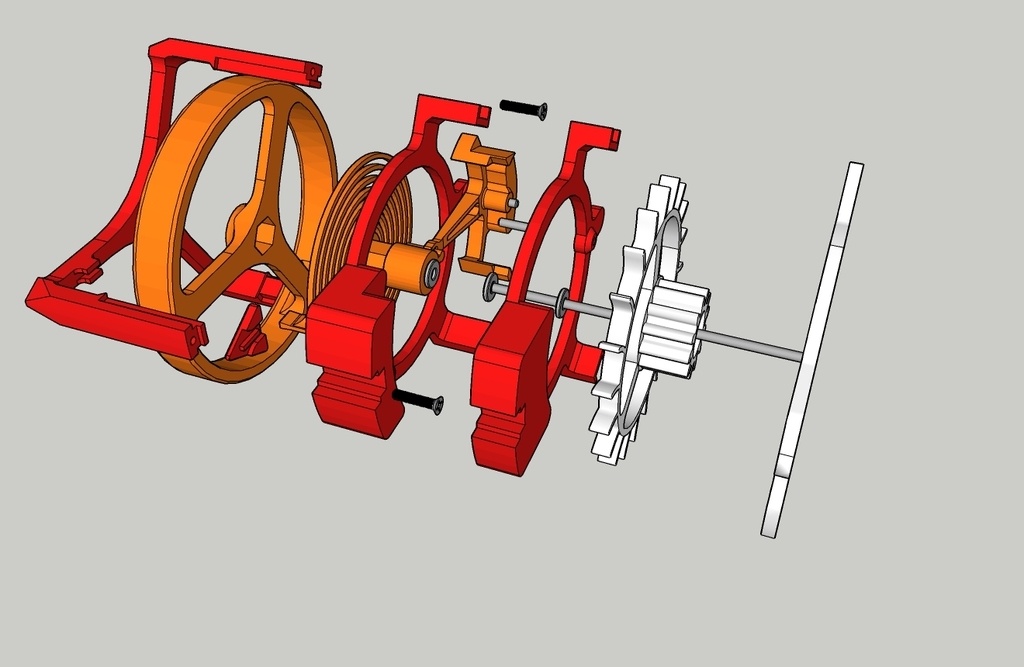

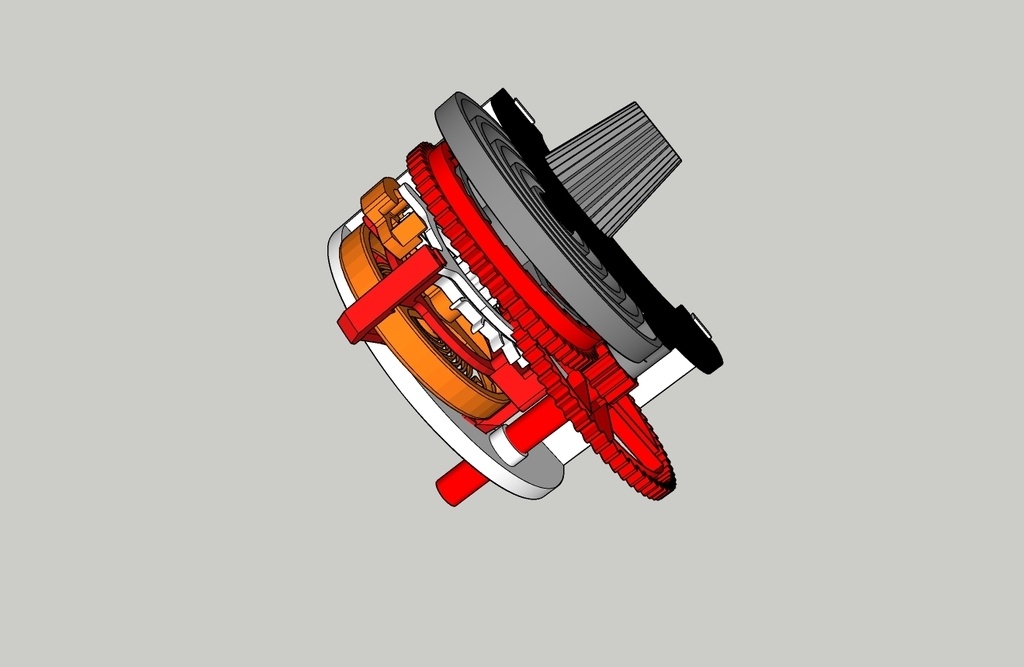

J'ai trouvé sur internet une personne qui a fait un petit chronomètre mécanique avec tourbillon et ancre, j'essaie d'intégrer cela a mon moteur a ressort, a voir si ça marche...
Génial... Il faut peut-être une roue libre à cliquet pour remonter le ressort ?
Kentaro c'est déjà le cas dans le 1er engrenages pour remonter le moteur
christoams ok ok ! Je suis impatient de voir le moteur tourner!

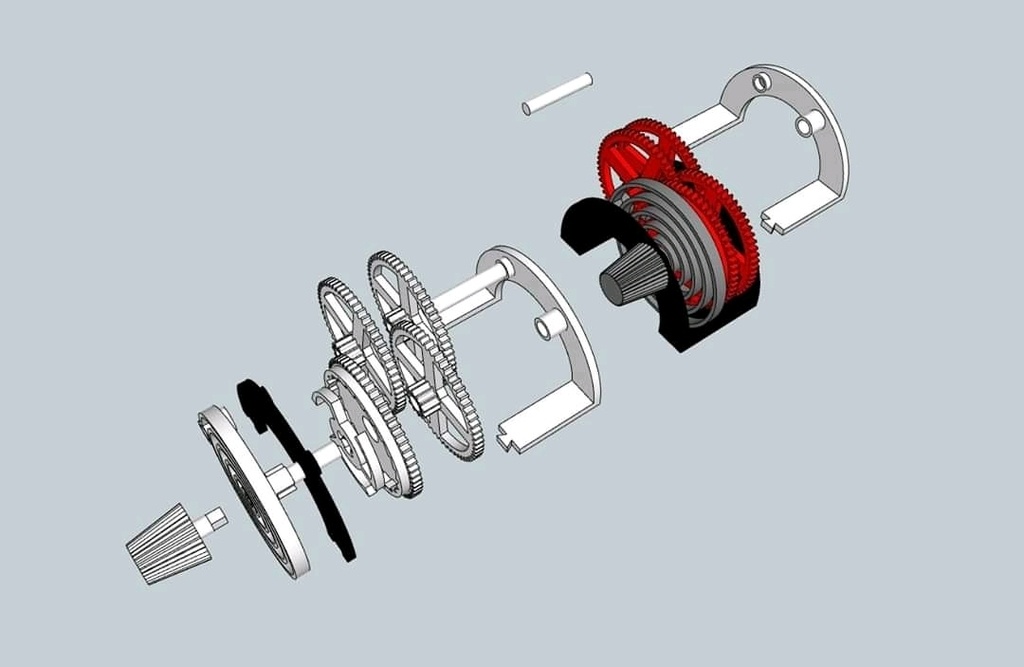

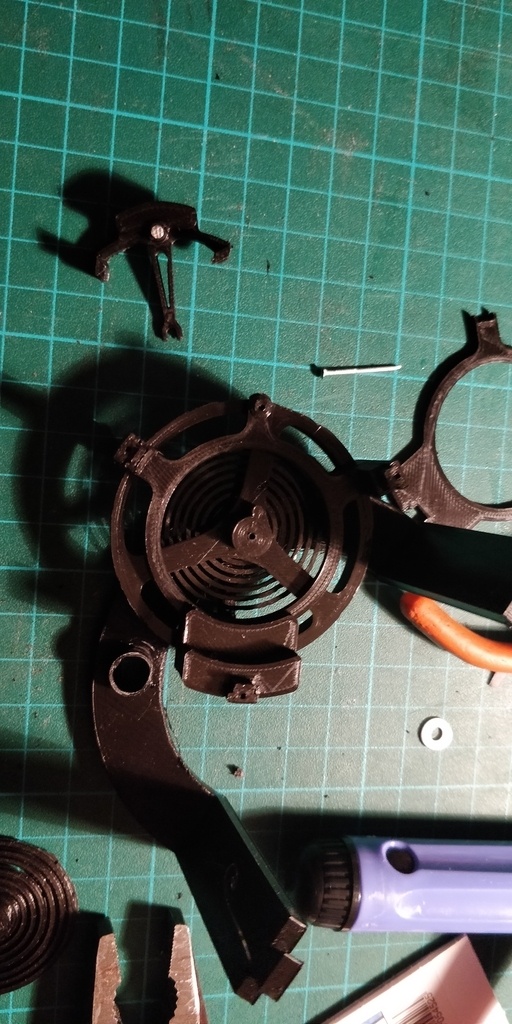

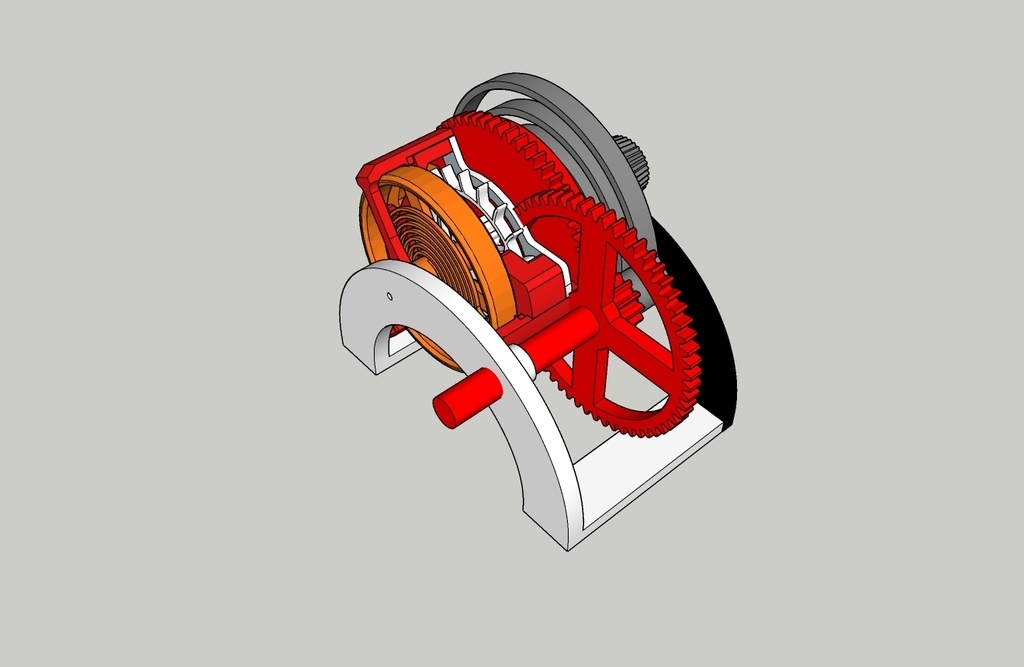

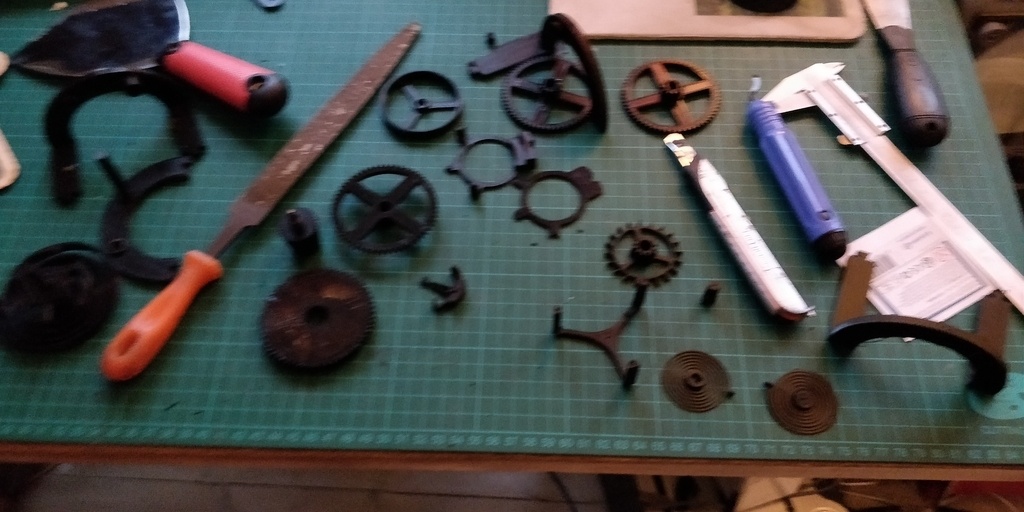

J'avance dans le moteur mais c'est là que cela devient de l'horlogerie ! Je n'ai pas forcément les bon outils et pas d'arbre bien lisse (j'utilise des clous d'un millimètre coupé). L'ancre se met de travers sous l'effort et bloque le ressort du tourbillon et sa roue a inertie. Je dois changer mes plans pour faire un arbre traversant au niveau de l'ancre et éviter qu'il se mette de travers. J'ai pas dit mon dernier mot nom de Diou!
