dh101083

Cadeau de naissance

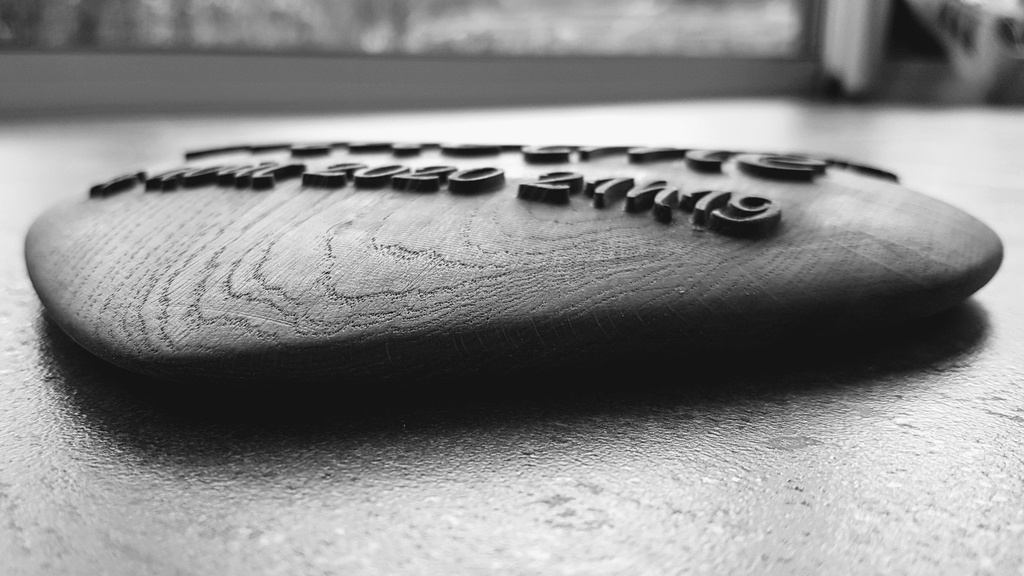

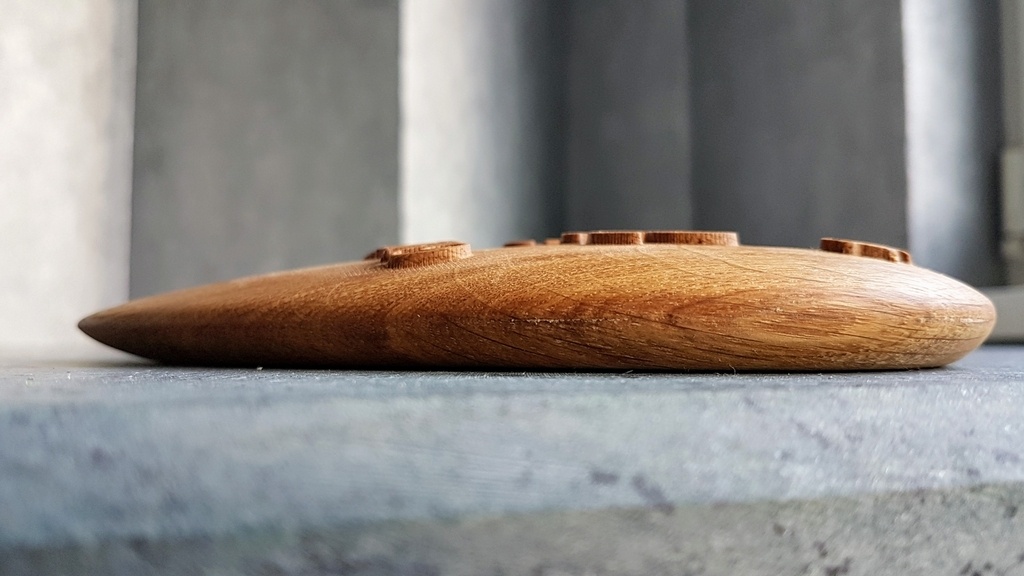

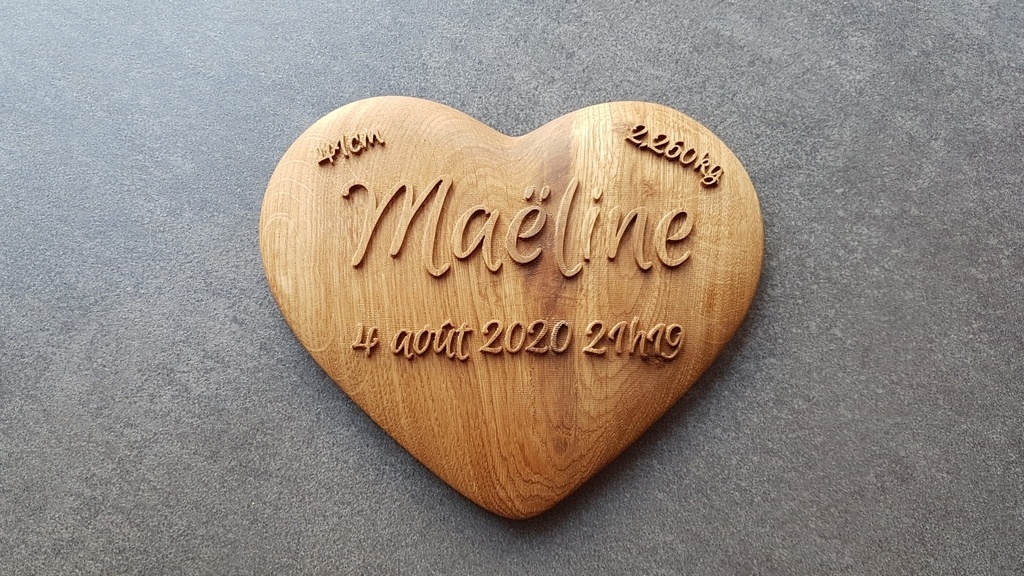

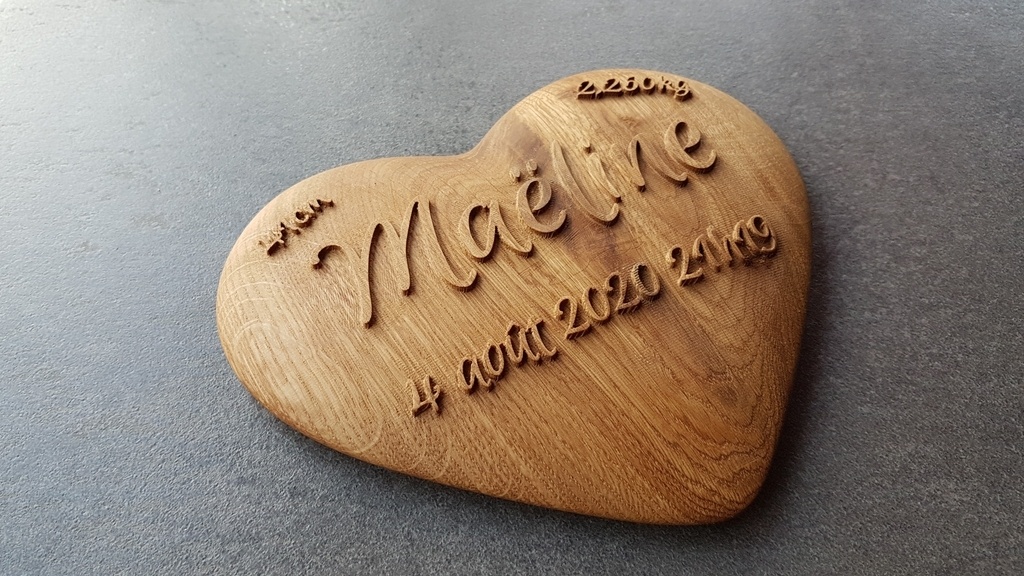

Coeur de bienvenue de 20cm sur 16 pour une petite puce qui se bat face à la maladie.

Quelques informations techniques :
Dans Fusion 360, j'ai d'abord créé le coeur tout en courbes.
Puis je l'ai dupliqué et translaté en Z pour m'en servir comme d'un outil de coupe pour le lettrage (intersection d'objets)
Le choix du morceau de bois s'est fait en essayant de trouver un veinage qui se rapproche de la forme de coeur

Mis à jour

Discussions

dh101083 a publié la création "Cadeau de naissance".
il y a 4 ans
Palissandre
( Modifié )

Je suis pas fan des cnc même si des choses magnifiques sont faites grâce a ces machines tu perds le travail à la main, sinon ces juste magnifique ! et la raison, cause pour laquelle tu l'as fait et encore plus belle maëline vas adorer et ces parents aussi bon courage à eux. Très beau geste et réalisation bravo

dh101083
( Modifié )

Merci Palissandre. Je transmettrai ton message aux parents et à la petite Maëline.

Je me suis confronté plusieurs fois à ta remarque de la perte du travail à la main. Je l'entends bien mais, sans vouloir essayer de te convaincre, je peux t'indiquer que :

  1. Je serai incapable de faire mes réalisations à la main. Je n'ai ni l'outillage ni les compétences. La CNC me permet des réalisations qui étaient inenvisageables pour moi avant.
  2. La conception 3D, la gestion du retournement de la pièce, le choix des fraises et enfin la définition des chemins d'usinage m'ont pris environ 4 heures pour ce petit coeur (sur ordinateur). La complexité est clairement à cette étape là.
  3. Le choix du matériaux reste important (essence, sens des fils, forme du veinage, ...)
  4. La réalisation à la CNC (du particulier) comporte des étapes manuelles (préparation de l'avivé, disposition, retournement et repositionnement précis, changement d'outil, ...)
  5. Les finitions restent manuelles
    La CNC est un outil parmis d'autres. Elle ne fait pas tout comme j'ai pu l'entendre dans la bouche de certains.

Encore merci pour ton mot.
Bonnes réalisations à toi.

Palissandre
( Modifié )

dh101083 face à la maladie nous sommes très peu de choses alors si ton cadeau leur donne le sourire même 2 secondes ces une grande victoire et c'est un soutien inestimable et merci pour les précisions sur les étapes de la réalisation

Maxime62
( Modifié )

Superbe ! Tu as utilisé quoi comme fraise pour l’ébauche ainsi que la finition ? Combien de temps d’usinage en tout ?
Merci pour tes réponses

dh101083

Merci Maxime62.
La réalisation du coeur s'est fait à l'aide de 4 fraises : 1 fraise droite de 8mm, une fraise droite de 4mm, une fraise conique à bout sphérique de 0.8mm (6.2°) et une fraise en T.

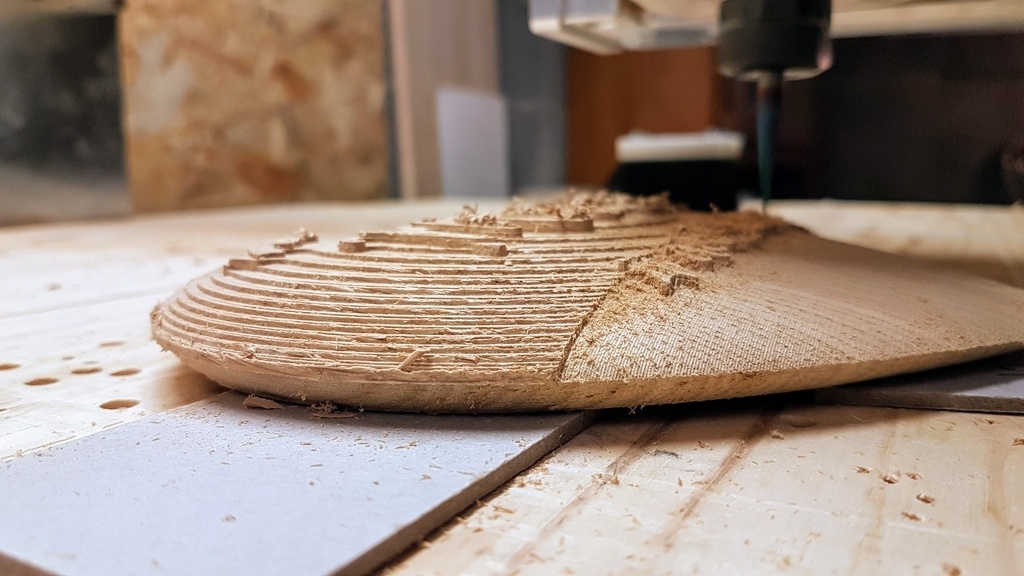

J'ai utilisé les 2 premières sur le recto et le verso pour effectuer une ébauche. La fraise conique m'a permis une finition par chemins parallèles et la fraise en T a servi pour réaliser un trou de fixation.
Je n'ai malheureusement pas souvenir du temps d'usinage. Je pense que je devais être en 2 ou 3 heures de temps machine entrecoupé d'attente de l'opérateur ;-)
