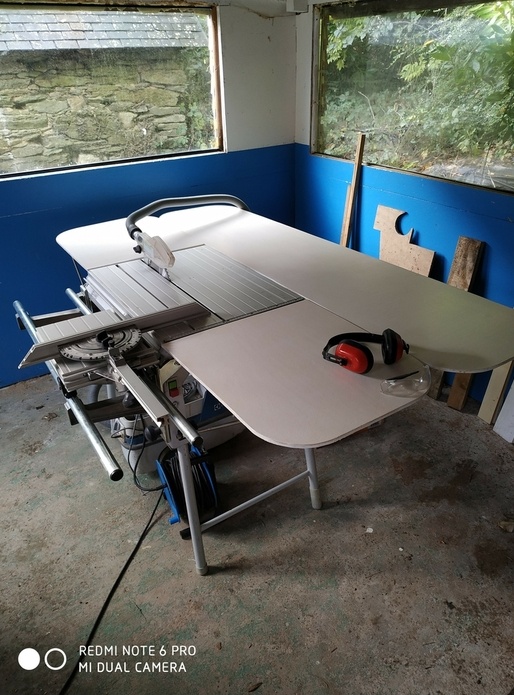

Rallonge de scie sur table FESTOOL CS70

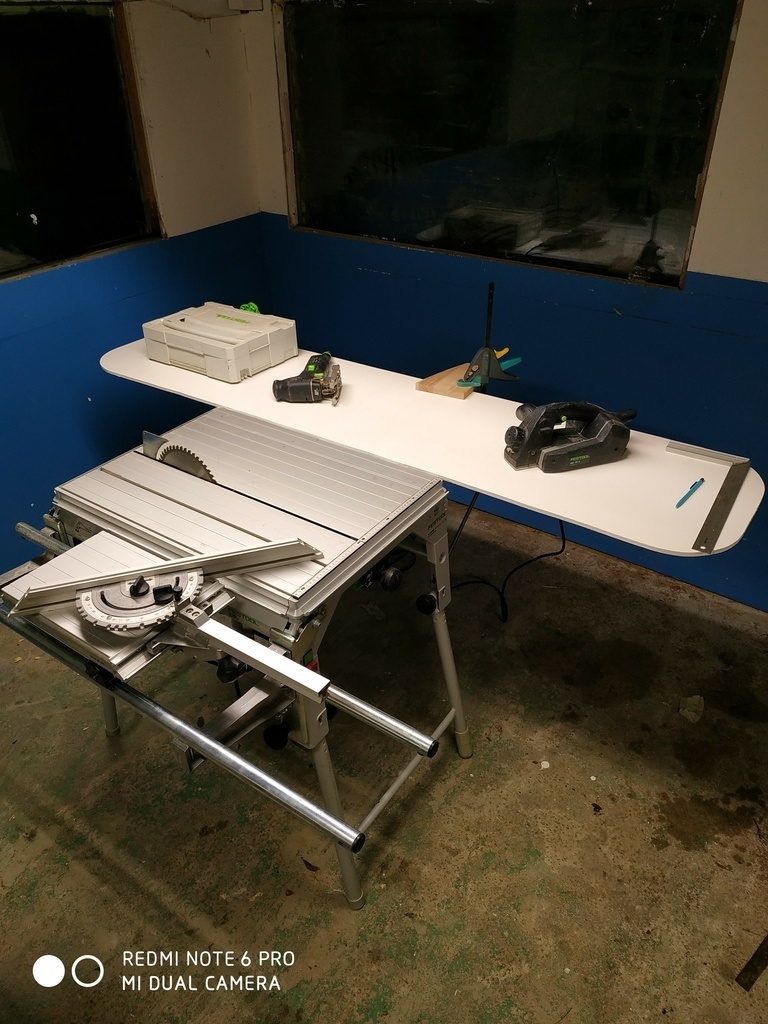

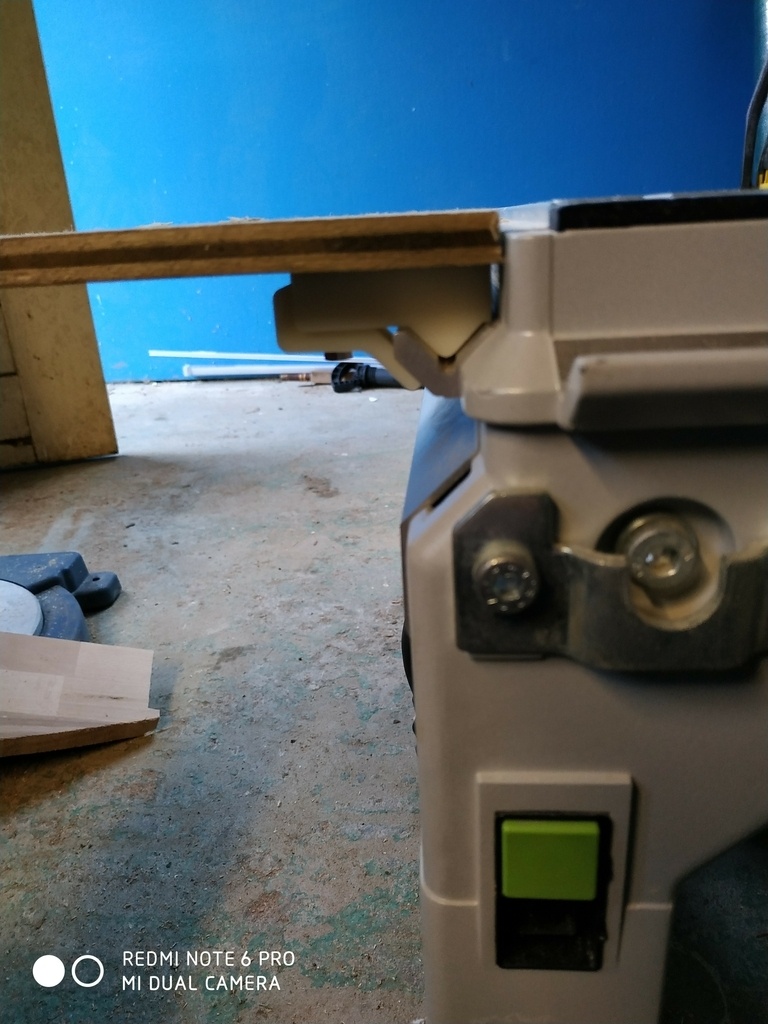

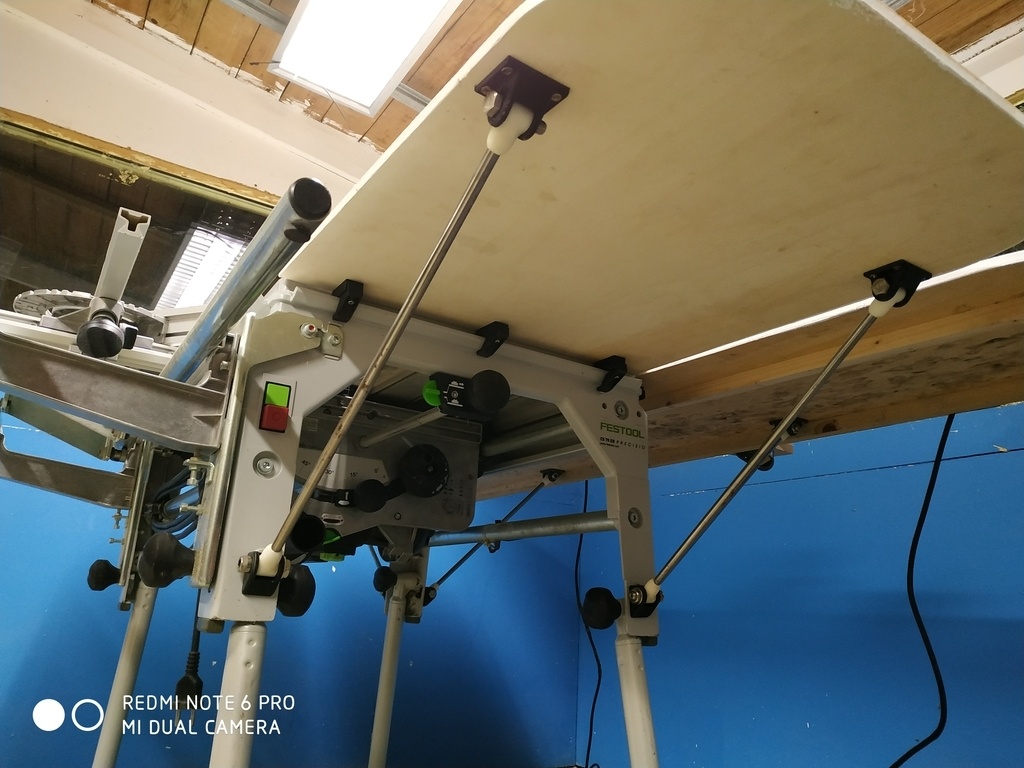

Pour augmenter les capacités de ma scie sur table Festool CS70, j'ai créé des rallonges en CP (peuplier) de 10mm, agrémentées de pièces en impression 3d (ABS) et tiges alu Ø10mm pour la partie fixation.
Les rallonges ont étés peintes, vernies, puis cirées afin que ça glisse bien.

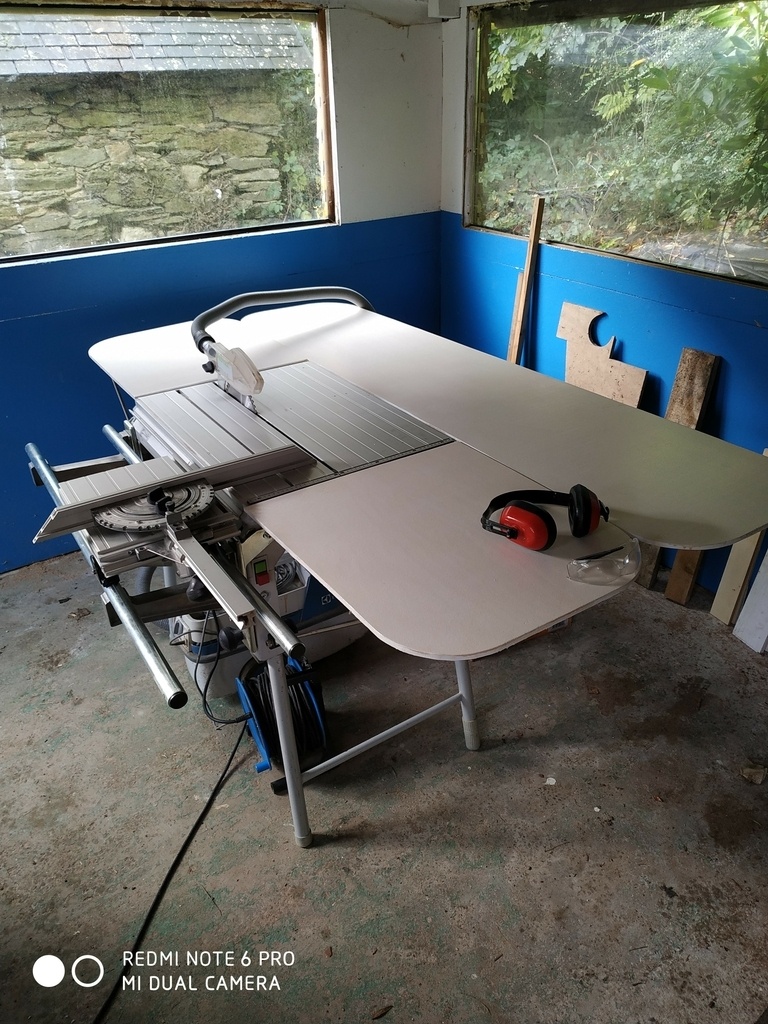

Très pratique, soit pour des découpes volumineuses, soit pour utiliser le coté comme un plan de travail.


Discussions

Bod a publié la création "Rallonge de scie sur table FESTOOL CS70".
il y a 4 ans
isscool
( Modifié )

bonne idée je suis en train de l'examiner pour la CS50

Bod

si besoin, et si tes rails sont identiques, je peux envoyer par mail les fichiers 3d (au format .STL) des pièces imprimées.

FMJ
( Modifié )

Beau boulot, bravo !

Bod

Merci!

benjam
( Modifié )

Bien foutu ton taquet.
De mon côté j'essaie aussi d'améliorer ma cs50 que je trouve pas terrible.

Par contre tu fait comment pour ton guide parallèle ?

Bod

Tu enlève la rallonge arrière

Vincent P
( Modifié )

Salut salut,
Très ingénieux comme réalisation.

  • grand plateau = + grosses planches, avec ton pied excentré, n'as tu pas peur que ca bascule si tu y pet une grosse pièce?
Bod

😏
Je me suis justement bcp poser de questions avant de faire ce projet.
Fairede la rallonge résistante, mais lourde et pas facile à mettre/enlever, ou faire du plug and play?
Un compromis était à trouver.
C'est pour travailler sur du bois pas trop gros.

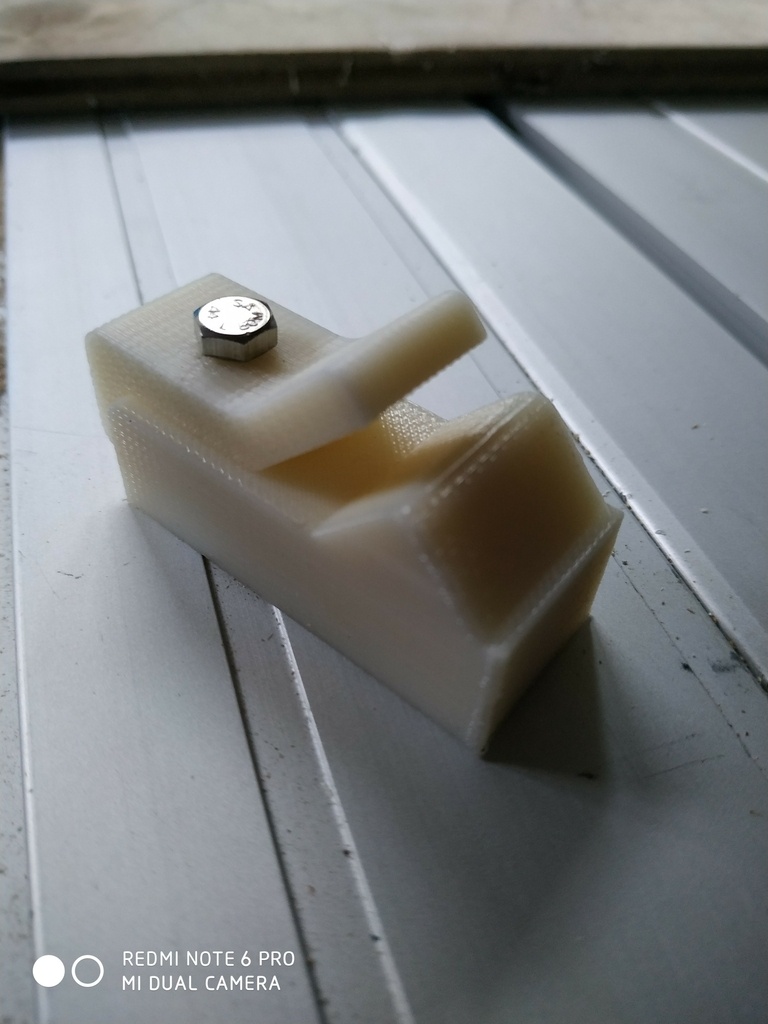

Les pièces en impression 3d sont en plastique, donc c'est mon talon d'Achille, mes fusibles. j'en ai pété quelques uns avant de trouver la bonne forme/épaisseur.
Donc j'ai aussi fais le choix de prendre en CP de faible épaisseur.

Le cahier des charges est respecté: rapide à mettre, léger.
